Строительство мансардной крыши своими руками

Двускатная голландская кровля

Голландская двускатная крыша закладывается преимущественно на малоэтажных зданиях и оптимальна при необходимости обустройства под ней мансарды. Из-за сокращения скосов с 4 до 2 и возможности размещения окон на боковых фронтонах при выборе этого варианта потери полезного объема сводятся к минимуму, единственным минусом конструкции считается громоздкость каркаса.

Сооружение базового варианта своими руками пошагово

При самостоятельном ведении работ стропила полувальмовой кровли чаще всего крепятся наслонным способом. В таких случаях последовательно:

  • Блочные или кирпичные стены укрепляются армопоясом.
  • Выполняется крепление мауэрлата – по периметру несущих боковых стен и под нижней частью треугольных вальм.
  • Проводятся работы по установке лежня, вертикальных опорных стоек и закреплению конькового бруса. Коньковый прогон в таких конструкциях располагается строго по центру с равных удалением от всех стен дома.
  • К коньку и мауэрлату крепятся рядовые стропила. Рядовые стропильные ноги устанавливаются с равномерным шагом около 60-120 см, при распиле этих элементов учитывается потребность 40-50 см запасе на карнизный свес.
  • Выполняется установка диагональных стропил (в верхней точке – с помощью гвоздей, в нижней – металлических уголков). При больших нагрузках эти элементы делают сдвоенными.
  • Монтируются укороченные стропила основного ската и нарожники вальмового. По аналогии с рядовыми стропилами их нижняя часть обычно выпиливается под мауэрлат и дополнительно фиксируются длинными гвоздями или уголками.
  • Монтируются вспомогательные элементы и крепежи под водосточные желоба.
  • Поверх стропильного каркаса набивается обрешетка, настилается рулонная гидроизоляция (с обязательным заходом на хребты) и монтируется кровельное покрытие.

При сравнительно небольшой площади дома и эксплуатации внутреннего пространства в качестве жилого в таких каркасах отсутствуют подкосы и аналогичные узлы укрепления. В остальных случаях и при отсутствии возможности установки центральных вертикальных стоек заложение стропильной системы голландской крыши доверяют профессионалам.

Комбинирование голландской и датской кровли

Помощь специалистов также требуется при усложнении конфигурации крыши, в частности – при комбинировании разных типов каркаса. Среди возможных вариантов особым спросом пользуются:

  • Системы с наклонными треугольными вальмами, продолжающиеся трапециевидными скатами (комбинирование датской и голландской крыши).
  • То же, с поднятием краев скатов вверх (крыши в восточном стиле).
  • Конструкции с ломанными хребтами, зачастую выбираемые при планировании использования внутреннего пространства в качестве жилого.

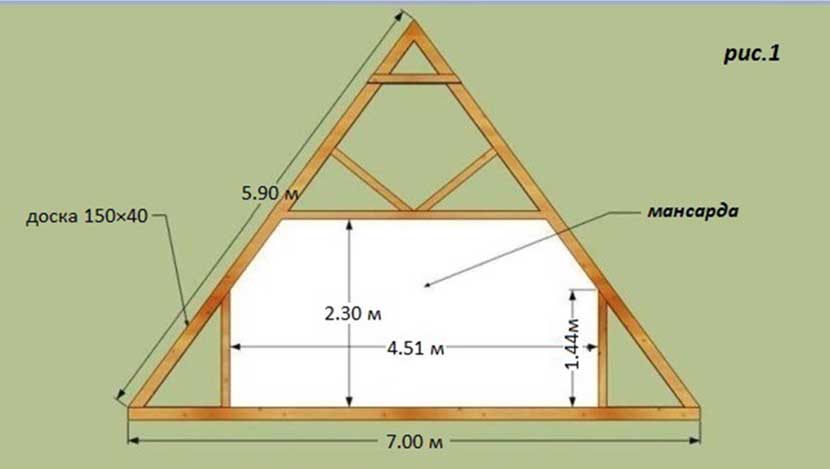

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.


Дом с односкатной крышей, с окнами почти на всю стену Источник drevogid.com

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

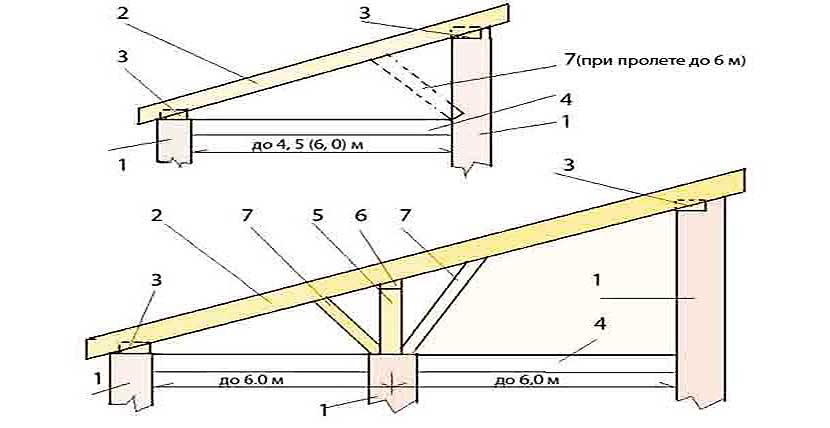

Схема односкатной крыши для мансарды Источник dvorakdesign.ru

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.


Двускатная крыша – традиционная, и чаще всего выбор падает на нее Источник dekoriko.ru

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.


Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышей Источник csgoshik.ru

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.


Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше Источник lbuilding.ru

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.


Схема более сложная, но дает больше пространства Источник moiton.ru

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Создание стропильной системы

Этап первый. Весь каркас мансарды располагают на деревянных балках, имеющих сечение 10 на 10 сантиметров, которые укладывают на слой гидроизоляции (например, рубероид). Укладка балок производится, если будет создаваться перекрытие из железобетонных изделий

Важное замечание: при использовании деревянных стройматериалов для стропильной системы они должны иметь определенную влажность. Если материалы не высушены должным образом, со временем, когда они подсохнут, начнут деформироваться, что может в конечном итоге привести к разрушению конструкции кровли.

Этап третий. Далее выполняется укладка верхнего бруса, имеющего сечение 10х10 сантиметров. Его монтируют к стойкам при помощи металлических скоб или гвоздей. После закрепления верхнего бруса установка подстропильной рамы считается завершенной.

Этап четвертый. Теперь требуется установить мауэрлат, на который возложена важнейшая функция, когда выполняется каркасная мансарда своими руками: к нему крепится вся крыша. Этот элемент не позволяет опрокинуться конструкции крыши в случае мощных порывов ветра. Он требуется для надежного крепления стропил к стенам строения и передает вертикальную нагрузку крыши на них (см. статью: “Мансарда своими руками, необходимые материалы и инструменты”).

Для монтажа мауэрлата нужны доски (толщиной не менее 40 миллиметров) или деревянные брусья (размером 150х100 миллиметров). Их укладывают на стены строго горизонтально согласно уровню. Под доску или брус подлаживают гидроизоляцию – это необходимо для предотвращения попадания влаги от стен на мауэрлат. Для крепления доски к стене нужны скобы или болты. Иногда мауэрлат привязывают отожженной проволокой, вмонтированной в стены на этапе их кладки. Доску мауэрлата обязательно следует обработать противогрибковым средством.

Этап пятый. Теперь все подготовлено для монтажа стропильных ног, изготовление которых можно заказать и уже готовые элементы собрать подобно конструктору. Также их можно сделать самостоятельно. До того, как приступить к установке стропил, надо разметить шаг, с которым они будут крепиться, обычно это 100-120 сантиметров. На стропильную раму и мауэрлат карандашом наносят соответствующие пометки. Сначала укладывают стропила крайние к фронтону

При этом важно, чтобы линия края фронтона и верхняя часть стропил были на одном уровне (см. также статью: “Переделка крыши дома под мансарду: методы и способы”).

Монтаж стропильной системы своими руками, подробно на видео:

Для изготовления стропил, когда возводится не только дом, но и каркасный гараж с мансардой используют 40-50 миллиметровые доски шириной 150 миллиметров – они должны быть прямыми, желательно без сучков, допускается не более 3 штук на один погонный метр

Между крайними стропилами натягивают шпагат, который и будет ориентиром при монтаже остальных элементов стропильной конструкции (прочтите: “Гараж с мансардой своими руками и его преимущества”).

Этап шестой. На завершающей стадии создания стропильной системы производится соединение стропил попарно друг с другом в верхней их части и установка коньковой балки – данный элемент необходим, когда длина крыши составляет более 7 метров, (например, строится каркасный дом 6х9 с мансардой), а стропильная система мансардной крыши имеет большой вес. Если размер крыши меньше, тогда можно использовать метод связки верха стропил при помощи растяжек, которые в дальнейшем используют вместо потолочных балок помещения. Когда зимой снег будет лежать на крыше, растяжки частично примут на себя нагрузку.

Этап седьмой. Теперь приступают к установке обрешетки, укладке гидробарьера, выполнению теплоизоляции кровли, отделке потолка и стен мансарды. Проект мансардной крыши с окнами на потолке реализуется по той же схеме, только на этапе монтажа стропил необходимо выполнить закладку проемов, куда потом установят оконную раму (смотрите статью: “Возможные проекты мансардных домов”).

Необходимые материалы и инструменты

Материалы необходимые для строительства мансарды несколько варьируются в зависимости от проекта, который вы выберете и главное отличие – вид кровельного покрытия.

Наиболее традиционным материалом для стропильной системы мансардной крыши является дерево, хотя это не является правилом. В последнее время все чаще набирает обороты применение металлических балок и швеллеров для кровельного каркаса. Последний вариант потребует от вас наличия сварочного аппарата, болгарки или резака для обустройства скелета крыши, если вы решили строить мансарду своими руками.

Но есть определенный перечень, который необходим при строительстве любой мансарды:

  • брус;
  • доска не обрезная;
  • гвозди для монтажа и шиферные, если материал кровли выбран шифер;
  • гидробарьер;
  • утеплитель;
  • проволока для растяжек.

Отдельные виды работ в монтаже мансарды, требуют наличие электроинструмента. Но можно обойтись и без него, в таком случае устройство мансарды может затянуться несколько дольше.

Но основной набор инструментов, которые вам понадобятся, включает в себя нехитрый перечень в виде:

  • уровень и отвес;
  • молоток;
  • топор;
  • степлер строительный;
  • ножовка;
  • рулетка и карандаш.

Крыша мансарды своими руками

Такой вид крыши своими руками строится быстро и достаточно просто. При этом вы сможете существенно сэкономить на наемных рабочих, так как с устройством крыши сможете справиться с помощью нескольких помощников.

При этом жилая мансарда своими руками строится поэтапно, начиная со скелета:

  1. Укладываются балки, на которые впоследствии лягут стропила. Для реализации этого шага применяют брус 10х10 сантиметров, его укладывают на гидроизоляционный слой, в роли которого выступает рулонный материал из толя или рубероида.
  2. На уложенные несущие балки устанавливаются стойки, которые будут скелетом для удержания стен мансарды, их также выполняют из бруса 10х10 и выставляют строго по отвесу. Внутри такие стойки обшивают фанерой, а снаружи горбылем, пустоты заполняют утеплителем.
  3. Далее следует укладка верхнего слоя бруса аналогичного сечения.
  4. После окончания устройства несущих подстропильных рам переходят к монтажу мауэрлата, который представляет собой нижнюю балку,выступающую в роли опоры подстропильной ноги. Его выполняют из доски 40мм. Перед монтажом мауэрлат тщательно гидроизолируют рубероидом.
  5. Мауэрлат воспринимает основную ветровую нагрузку, поэтому требует дополнительного укрепления отожженной проволокой.
  6. Следующим этапом, который требует мансардная крыша дома своими руками– установка стропильных ног. Стропила делаются из доски шириной в 150 мм и толщиной 40 мм. Устанавливаются с шагом 100 см.
  7. Далее устанавливается коньковая балка, которая служит опорой для стропильных ног. Этот элемент скелета не является обязательным, если длина стропил не превышает 8 метров.
  8. Следующим шагом будет установка кобылок, который идентичен с установкой стропил.
  9. В местах, где проектом предусмотрены окна, стропила укрепляются дополнительными поперечными брусьями.

На этом этапе мансарда из бруса своими руками больше не требует дальнейших работ в обустройстве своего скелета. И остается только решить проблему как отделать мансарду своими руками.

Мансарда своими руками – схема внутренней отделки помещения

Для монтажа со стороны помещения лучше всего применять плитные материалы. Они проще монтируются, а также не подвержены сползанию. Для эффективной вентиляции пирога кровли оставляйте необходимые зазоры (читайте: “Как отделать мансарду внутри, возможные варианты”).

Этапы строительства мансарды, детальный видеоролик:

Основной этап в вопросе, как делать мансарду своими руками, в котором домашние мастера допускают прискорбные ошибки – утепление мансардной кровли. Такое помещение имеет гораздо больше точек холода в виде наружных стен. Именно поэтому даже малейшее отклонение от технологии является недопустимым.

Конструкция и детали несущего каркаса

По внешним характеристикам большинство мансардных кровель можно разделить на 2 вида:

  • Треугольные — нижняя и верхняя часть имеет равнозначный уклон, без изломов в плоскости скатов.
  • Пятиугольные со скатами с выпуклыми углами, состоящие из двух состыкованных частей.

Стропильная система в обоих вариантах состоит из 2-х ярусов. Нижний формирует полезное пространство жилого помещения высотой от 2 до 2,5м. Верхний создает форму верха кровли, он произвольной высоты.

  • Балки перекрытия. Это основа, на которую крепят остальные детали. Их укладывают поверх капитальных стен. Используют при любом варианте выполнения мансарды. Эти детали связывают стойки, являясь каркасом, к которому крепят потолок помещения.
  • Стропила. Элемент прямой при двускатной кровли либо имеет два отдела, если предусмотрена ломаная схема (верхний именуют коньковым, а остальные — боковыми).
  • Коньковый брус. Непременный элемент при сооружении двухскатной крыши. Он иногда не используется при ломаной схеме.
  • Мауэрлат. Так именуют мощный брус, который крепят к боковым стенам дома. На него монтируют ноги стропил.
  • Опорные стойки. Они необходимы, чтобы крепить каркас конструкции. При двускатной системе становятся надежной подпоркой стропила, а в ситуации с ломаным вариантом к ним присоединяют как боковую, так и коньковую ноги. Также этот элемент необходим, чтобы выполнить утепление стен.
  • Скосы. Это связывающие детали, скрепляющие по диагонали стойки и стропила. Благодаря этому конструкция становится намного прочней и устойчивей.
  • Прогоны. Эти детали монтируют при ломаном варианте кровли, чтобы обеспечить жесткость конструкции.

Виды обустройства стропил

При разработке мансардной кровли предусматривают два варианта обустройства стропил:

  1. Наслонный вид. Стропила при монтаже образуют равнобедренный треугольник.

    Опираются они на закрепленный по периметру здания мауэрлат, а также дополнительные опоры, закрепленные под стропилами.

    Также точкой опоры становится место, где две доски сопрягаются в зоне конька.

  2. Висячий тип. Не требует дополнительных опор в виде балок. При монтаже нередко используют затяжки, благодаря которым стропилины работают только на изгиб либо сжатие.

Основные требования

Изготавливать каркас внутри мансардной крыши разрешено из металлических ферм, железобетонных сводов, композитных систем или деревянных стропил. Тип выбранной конструкции обязан соответствовать предполагаемым силовым нагрузкам.

Для несущего каркаса обычно применяют деревянные материалы. Расстояние между стропилами — 1200 мм, но когда угол наклона кровли невелик, его сокращают до 60 см. Непременное условие — скрупулезная обработка пиломатериалов антисептическими препаратами.

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

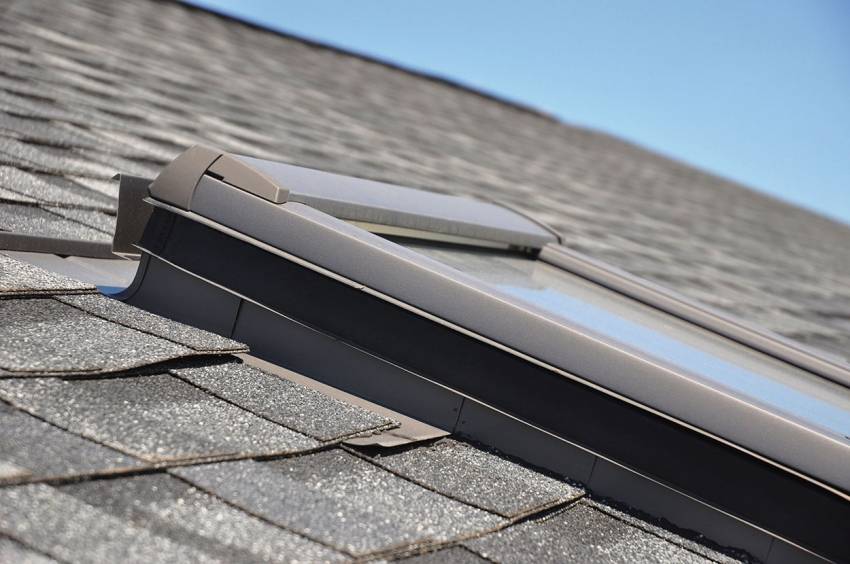

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

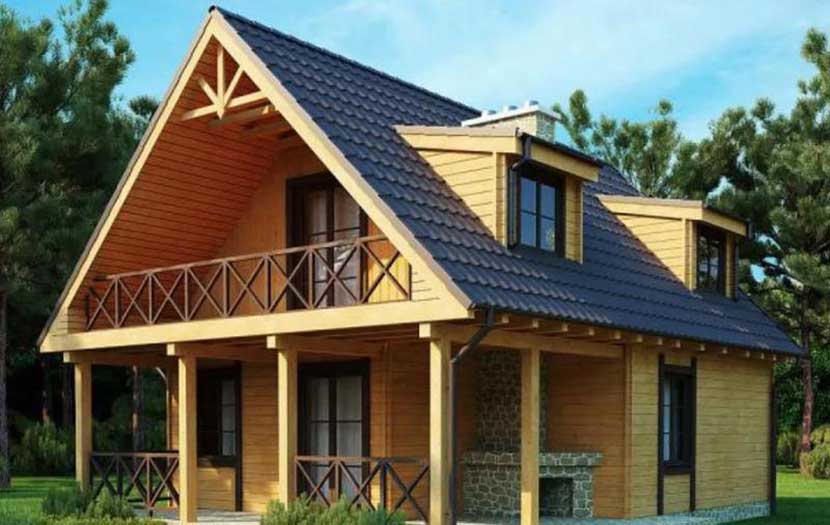

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

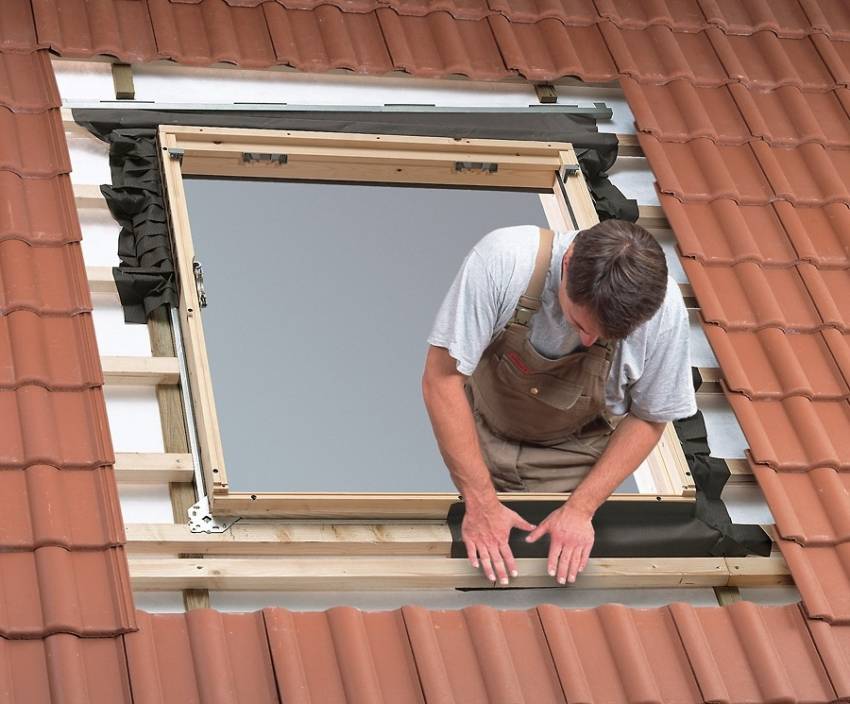

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Мансардная крыша: стропильная система

Мансардная стропильная система может быть различной конфигурации, при правильном монтаже отличается надежностью, функциональностью. Стропильная конструкция является мощнейшим каркасом, способным выдерживать нагрузку не только всей кровли, но и влияние внешних природных факторов.

Каркас из стропильных досок — основа всей кровельной мансардной конструкции, которая способна выдерживать вес всей кровельной системы. Перед тем, как обустраивать кровлю для мансарды, необходимо знать, в каком порядке устанавливать все необходимые элементы стропильной конструкции.

К элементам строения стропильной системы крыши, предназначенной для мансарды, являются:

  • Мауэрлат. Основа всей кровельной конструкции, которая способна выдерживать и равномерно перераспределять нагрузку от системы кровли на опорные стены. Мауэрлат представляет собой доски, которые крепят к внешним стенам здания, к ним же крепят элементы стропильной конструкции;
  • Стойки из балок или стропильные ноги, которые образуют каркас конструкции кровли. Доски для стропильных ног должны выдерживать нагрузку кровельного пирога вместе с внешним покрытием;
  • Вертикальные стойки. Стойки устанавливают для удержания центральной части стропильных брусьев и предохранения их от изгиба, а также для поддержания конькового бруса;
  • Прогоны. Дополнительные брусья, которые устанавливаются под углом для поддержания стропильных ног;
  • Коньковый брус. Монтируется на системах большой длины (более 7 метров) и служит для создания жесткости конструкции;
  • Обрешетка. Дополнительная деревянная конструкция, которая крепится к стропильной системе и служит основанием для кровли.

Кроме того, есть дополнительные элементы: балки, прогоны, ригели, которые устанавливаются в различных частых каркаса кровли для создания жесткости крепления и прочности конструкции в целом.

Стропильная система мансардной крыши: чертежи и фото плана ниже.

План чертежа стропил

Разновидности двухскатных крыш

Рассмотрим основные типы кровель с двумя скатами, стропильная система в которых будет несколько отличаться по исполнению.

Симметричная двускатная крыша

Это самая простая двускатная крыша, однако, наиболее надежная и востребованная. Симметричные скаты позволяют распределять нагрузку на мауэрлат и несущие стены равномерно. В данном случае тип и толщина утепляющего слоя не влияют на выбор кровельного материала. Толстые брусья стропил имеют достаточный запас прочности, поэтому не будут прогибаться. Кроме того, распорки можно устанавливать по своему усмотрению.

Среди недостатков данного варианта можно отметить лишь слишком острый угол скатов, который затрудняет использование чердачного этажа и создает «глухие» зоны, не имеющие применения.

Крыша с двумя ассиметричными скатами

Если угол наклона скатов сделать более 45º, можно задействовать некоторые неиспользуемые участки пространства. Появится возможность даже обустроить жилое помещение на чердаке. Однако потребуются некоторые дополнительные расчеты, поскольку нагрузка на стены станет неравномерной.

Крыша ломаная с внешним или внутренним изломом

Подобная конфигурация дает возможность разместить под крышей просторную мансарду или чердак. Вместе с тем, в данном случае потребуются более сложные инженерные расчеты.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

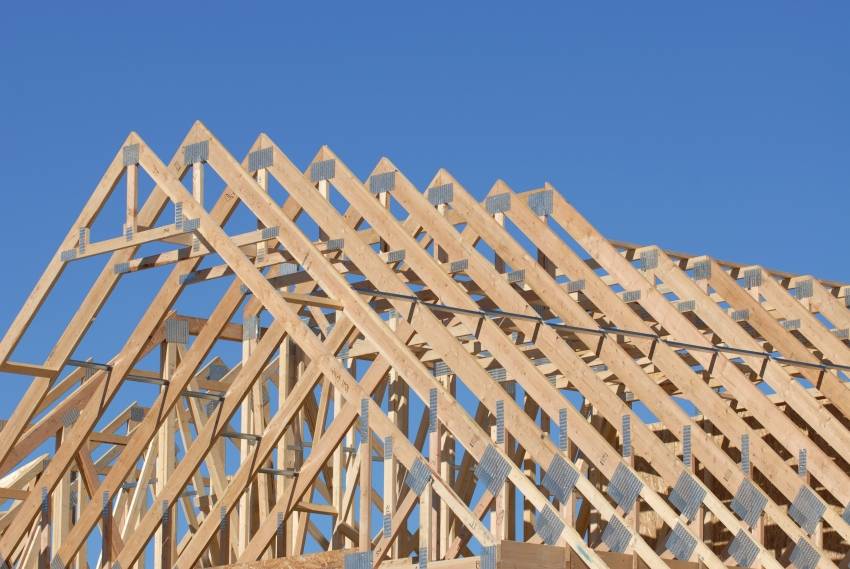

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

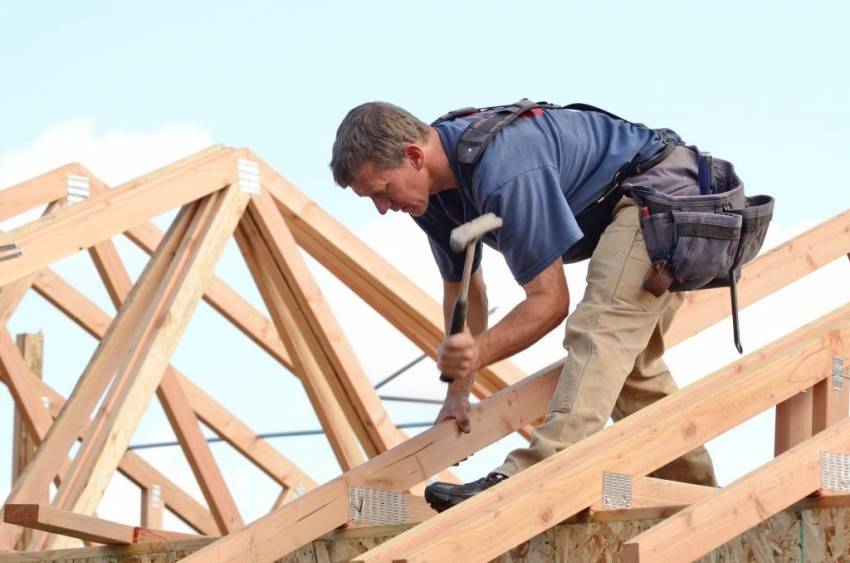

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Стропильная система

Стропильная система ломаной кровли — совокупность всех опорных элементов каркаса, количество и сечение которых определяет расчет. Так как подобная кровля имеет сложную геометрию она состоит из множества частей, чем она массивнее, тяжелее, тем больше элементов, тем они должны быть прочнее.

Вот как она выглядит:

  1. Верхние наслонные стропила. Изготавливаются из прочных, надежный, ровных досок, не имеющих сучков размеров 50х150 мм или 100х150 мм. Они крепятся под углом, которые определяет расчет, одним концом упираясь в конек, а другим в опорную стройку. Стропила испытывают нагрузку на прогиб, на распирание, которые определит расчет воздействующих сил. Шаг установки варьируется от 60 до 120 см. Крепление выполняется жесткого типа.

  2. Затяжка. Горизонтальная стягивающая балка, изготавливающаяся из бруса прямоугольного сечения. Она служит, чтобы разряжать распирающую нагрузку стропил, связывая между собой стропильные пары. Чем выше расположена затяжка, тем толще она должна быть. А еще она выполняет функции каркаса для потолка мансарды.

  3. Бабка. Вертикальная подвеска, связывающая между собой конек с затяжкой, перенося на него вес, минимизируя прогиб. Чтобы сделать бабку необходим брус и специальный подвесной крепеж.
  4. Конек. Место встречи двух стропил, которое можно усилить с помощью конькового прогона, в качестве которого используется также брус.
  5. Стойки. Вертикальные опоры, которые подпирают верхним концом наслонные стропила, а нижним опираются в балки перекрытий. Чаще всего стойки изготавливают из бруса прямоугольного сечения, длина этого элемента должна составлять предполагаемой высоте потолка плюс 20-30 см. Комфортным считается потолок 2-2,5 м. Стойки будут исполнять роль каркаса для создания мансардных стен.

  6. Висячие стропила. Они нижней по принципу ползуна крепятся к балкам перекрытия, а верхней упираются в затяжку. Стропильные ноги также выполняются из досок, подвергаются воздействию на прогиб, но не распирание. Длины стропил должно хватать для формирования комфортного свеса, отступающего от стены не менее, чем на 40-50 см. Если ноги недостаточно длинные, свес компенсируют кобылками.

  7. Подкосы. Опорные элементы, располагающиеся под углом к висячим стропилам, задача подкосов гасить прогиб стропильных ног, перенося часть веса балку перекрытия.
  8. Балка перекрытия. Основа будущего полового перекрытия мансарды, выполненная из бруса.
  9. Мауэрлат. Прочный брус квадратного сечения 100х100 мм или 150х150 мм, который кладут в основание кровли для распределения веса равномерно вдоль несущих стен, предотвращать опрокидывание стропил во время порывов ветра.

Как правильно подготовиться к строительству?

Подготовка к любому строительству всегда начинается с расчётов, проектирования и чертежей здания. Чтобы возвести мансардную крышу тоже нужно провести расчёты, цель которых – найти компромисс между дизайном, надёжностью и стоимостью.

Чертежи и расчёты

Затем важно провести конструктивный расчёт, в котором стоит учесть следующие факторы:

  • Общий вес конструкции. Это важный фактор, поскольку, если фундамент слабый и не рассчитан на серьёзную нагрузку, то здание не выдержит дополнительный вес от мансардной крыши, даст усадку или начнёт разрушаться под давлением.
  • Размеры кровли. Они зависят от габаритов сооружения и желаемой полезной площади.
  • Сила ветра. Если дом находится в местности, где постоянно дует сильный, порывистый ветер, то для крыши нужны самые крепкие, ветроустойчивые материалы.
  • Нагрузка от снега. Снег может неравномерно ложиться на крышу. Например, на участках, где угол наклона крутой – снег не будет долго задерживаться, зато он будет смещаться туда, где угол наклона меньше 30°. В итоге, этот участок должен будет выдерживать двойную нагрузку. К тому же, снег может неравномерно распределяться по правому и левому скатам, в результате чего на балки и стропила будет оказываться сильное давление.

Если угол наклона крыши больше 60°, то снеговую нагрузку можно не принимать во внимание при выборе:

  • Шага стропил. Он должен быть такой же, как и размеры утепляющего материала.
  • Сечения стропил – такая же, как и толщина утеплителя.
  • Типа кровельного материала — даже на шероховатом покрытии снежные массы не будут задерживаться при крутом уклоне.

Материалы и рабочие инструменты

Из материалов потребуется:

  1. Брус для балок перекрытия. Подойдёт размерами 100×150 и 150×200 мм.
  2. Брус для мауэрлата – размерами 100×150 и 150×150 мм.
  3. Брус для стоек – размерами 100×100 и 150×150 мм.
  4. Стальная проволока для соединения между собой некоторых элементов – диаметром 3-4 мм.
  5. Крепёжные элементы (гвозди, болты, скобы, шпильки с двусторонней резьбой, металлические уголки и стальные накладки).
  6. Лист металла или стали для нарезки накладок – толщиной минимум 1 мм.
  7. Древесина для стропильной системы и обрешётки.
  8. Утеплитель.
  9. Гидроизоляция и пароизоляция.
  10. Кровельный материал и крепежи для него.
  11. Антипирен для противопожарной обработки древесины.


Из инструментов пригодится

  • молоток;
  • гвоздодёр;
  • шуруповёрт или гайковёрт, электродрель;
  • рулетка, карандаш;
  • ножовка или электролобзик;
  • строительный степлер и скобы;
  • отвес;
  • топор;
  • стамеска;
  • долото;
  • строительный нож;
  • страховочная система.

Какими бывают крыши мансарды

Жилую мансарду можно устроить под кровлей разной конструкции, если под ней достаточно места, а угол наклона скатов позволяет сделать потолок нормальной высоты.

Рассмотрим, какой может быть крыша мансардного типа: варианты, как сделать комнату под ней максимально просторной и светлой.

Односкатная кровля вполне может быть мансардной, если одна из несущих стен поднята на достаточную высоту. Потолок в этом случае делают скошенным, а окна прорезают в основной стене или на фронтонах. Чаще всего этот вариант встречается в проектах гаражей, бань и небольших садовых домиков.

Загородный двухэтажный дом с односкатной мансардойИсточник mirstrojka.ru

Двухскатная кровля обычно устраивается, если под ней достаточно места для оборудования полноценной комнаты, поэтому перед тем как сделать мансарду с двухскатной крышей, нужно произвести тщательные замеры и выбрать оптимальный наклон скатов. Если же планируется переоборудование чердака уже построенного дома, не обойтись без расчета нагрузки, которую создадут материалы внутренних конструкций на фундамент и перекрытия. Форма помещения под такой крышей может быть прямоугольной или пятиугольной в поперечном сечении. В новых проектах с такой крышей несущие стены поднимают выше перекрытий на 90-150 см, чтобы кровельная конструкция не съедала полезную площадь. Но такой этаж называют полуторным, хотя его форма ничем не отличается от мансарды.

Такая форма позволяет увеличить полезную площадьИсточник stroisam2.ru

  • Ломаная кровля – самый популярный и часто встречающийся вариант. Именно её чаще всего проектируют для мансардных домов, так как эта конструкция позволяет сделать надстройку наиболее просторной без больших финансовых затрат и физических усилий. Окна устраивают в скатах и на фронтонах. Последние иногда заглубляют для устройства лоджий на освободившемся пространстве.
  • Четырехскатная вальмовая крыша – не самое лучшее решение для небольших домов, так как свободного пространства нормальной высоты под ней остается немного, а окна приходится делать только в скатах. А вот полувальма с небольшими торцевыми скатами и фронтоном в форме трапеции в этом отношении выигрывает.

Конструкция полувальмовой кровли удобнее для устройства мансардыИсточник legkovmeste.ru

Это основные типы кровель, но встречаются и более сложные и необычные конструкции, представляющие собой их сочетания на одном или разных уровнях. Если вам хочется воплотить в жизнь одну из них, не стоит думать, как сделать мансардную крышу дома своими руками. Это задача не для дилетантов, а для специалистов с большим опытом и высоким уровнем мастерства. Для самостоятельного сооружения больше подойдут простые скатные или ломаные кровли с оконными проемами на фронтонах или несущих стенах.

Дом со смещенной крышейИсточник krov-torg.ru

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
