Порядовка в английском стиле
Английский камин имеется несколько отличительных черт. Во-первых, у него прямой дымоход, а во-вторых, отопление сопровождается односторонним излучением. Кроме этого, английский камин имеет еще одну отличительную черту – в проекте необходимо выполнить трапециевидную форму разреза для того, чтобы тепло поступало непосредственно в помещение.
Строение английского камина
Внимание также привлекает задняя стенка, которая преломляет кирпичный топливник на 20 градусов, создавая зеркало. Несмотря на сложность проекта, его вполне можно смастерить своими руками
Для изготовления английской печки требуется приблизительно 300 единиц обычного кирпича и 120 огнестойкого, 150 кг огнеупорного раствора и 200 кг глиняно-песчаного.
Инструкция порядовки:
Для первых четырех рядов необходимо использовать только керамический кирпич. Для экономии можно закупить бракованную партию кирпича – все равно, они выполняют роль фундамента для отопительного оборудования. Первый ряд выкладывается боковой стороной кирпича. Дальше основной строительный материал кладется плашмя;
Английский камин с отопительным щитком
На следующих этапах необходимо учитывать одну особенность английской порядовки – у камина не предусмотрено поддувало и колосниковая решетка, которая перекрывается плитой в рассмотренных выше вариантах.
Печь с поддувалом необходимо учитывать в конструкции только для больших комнат, объем которых превышает 70 м3. Для маленьких комнат своими руками устанавливается дымоотвод с выходом на улицу.
12 ряд перекрывается стальным уголком и двумя металлическими полосами. В качестве крепежных элементов используются любые листы металла или оцинкованного железа, из которых вырезаются своими руками две полосы.
Крепежи перекрываются 4 рядами кирпича. На 16 позиции необходимо оставить небольшое отверстие сзади отопительного оборудования. Чертежи английских каминов не предусматривают расположение печки возле стены, поэтому такой проект устанавливается на небольшом расстоянии от стен.
Английский камин с отопительным щитком (порядовка)
Кроме этого, в английском варианте печь располагается в открытом виде. Такая конструкция требует дополнительной защиты комнаты. Топка по всей окружности обкладывается своими руками огнестойкими строительными материалами.
Чертежи не упоминают об одной особенности кирпича, а именно о способности к поглощению воды. Поэтому строительный материал перед кладкой необходимо замочить. Кирпич замачивается на протяжении всего строительства, а не только во время формирования отдельных элементов отопительного оборудования.
После окончания строительных работ до ввода в эксплуатацию отопительного устройства необходимо подождать 2-3 недели, пока печь и вся кладка полностью просохнет. Только после полного высыхания камин можно использовать.
Виды каминов и способы их размещения
Камины классифицируются по трем параметрам – форме, виду портала и размеру топливника. При ширине портала менее 51 см камин считается малым, от 51 до 63 – средним, а все остальные устройства считаются большими.
Перед тем, как изготовить камин своими руками, нужно продумать его размещение, которое может выполняться следующим образом:
- Центральное размещение. Довольно интересный, но не очень популярный вариант. Конечно, установленный прямо в центре комнаты своими руками камин выглядит интересно и достаточно необычно, но конструкция будет препятствовать свободному движению и отнимет существенную часть свободного пространства. Впрочем, желание максимально эффективно реализовать тепло от камина и создать интересный интерьер вполне может перевесить очевидные недостатки.
- Размещение возле стены. Самая популярная схема расположения камина. Из плюсов такой схемы можно выделить хорошую теплоотдачу, экономию свободного пространства и возможность визуального отделения зоны отдыха от остальной площади комнаты. Единственный недостаток – при установке пристенного камина придется уделить максимум внимания теплоизоляции стен.
- Угловое размещение. Довольно удобный вариант для маленьких комнат – для углового камина требуется совсем немного пространства. Несмотря на кажущуюся скромность, расположенный в углу камин будет очень хорошим дополнением к интерьеру помещения. Кроме того, порядовка такого камина очень проста, да и угловое размещение позволяет скрыть незначительные ошибки, допущенные при монтаже. Грамотное выполнение отделочных работ только поспособствует созданию приятного интерьера.
Решая, как правильно построить камин в доме с точки зрения его размещения, следует учитывать следующие рекомендации:
- Устанавливать камин прямо напротив входной двери крайне нежелательно – попадающий через нее холодный воздух помешает нормальной циркуляции разогретого воздуха;
- Если рядом с камином будет постоянно проходить сквозняк, то лучше поискать другое место для установки конструкции.
Пошаговая инструкция по кладке камина
Прежде всего, нужно обозначить на стене контуры будущего камина. Фундамент покрывается двойным слоем рубероида или толя для гидроизоляции. Сначала кирпичи необходимо укладывать насухо (без раствора) для тщательной и правильной подгонки. В процессе выкладывания подтопки с внутренней стороны обязательно применяется огнеупорный кирпич. Стесанные поверхности кирпича закрываются кладкой.
После выполнения подготовительных работ возводятся задняя и боковые стенки камина. Толщина стенок должна составлять порядка 20 см. Первыми укладываются угловые кирпичи. Горизонтальность кладки обязательно проверяется с помощью уровня. После этого выкладывается наружный ряд. Середина выкладывается в последнюю очередь.
Перед началом кладки огнеупорный кирпич нужно ополоснуть в воде, чтобы удалить скопившуюся пыль. Обычные кирпичи замачиваются в воде на 20-30 секунд. Это делается для того, чтобы удалить пузырьки воздуха. Швы нужно делать более тонкими, а потом аккуратно заполнять раствором. Излишек раствора, который образуется во внутритопочном пространстве, обязательно удаляется. В местах сужений и поворотов необходимо добиваться закругленной формы. На эффективность работы камина очень сильно влияет гладкость внутренних поверхностей
Ввиду этого при кладке необходимо уделить особое внимание тому, чтобы вовнутрь были направлены исключительно ровные грани кирпичей. Небольшие выбоины затираются ветошью, которая обязательно предварительно смачивается в глиняном растворе
Кладка выполняется последовательно. Каждый последующий ряд выкладывается исключительно после полного завершения кладки предыдущего.
Когда работа будет подходить к завершению, нужно построить дымовую трубу. Кладка рядов из красных кирпичей выполняется с использованием цементно-песчаного раствора
Очень важно, чтобы в трубу не попадали осадки, т.к. это негативно сказывается на эффективности работы камина
Для исключения такой вероятности используется колпак из оцинкованного железа или жестяной дымник.
Основные конструктивные элементы и требования к ним
Уличный камин, возводимый из кирпича, конструктивно состоит из следующих частей:
- Основание топки, представляющее собой специальную площадку из огнеупорного кирпича. Предназначено для расположения на нём топлива и последующего сжигания. В твердотопливных каминах на нём устанавливают колосниковую решётку для удаления из топочной прогоревших углей. Расположение каминной решётки над фундаментом должно быть на уровне 8-10 см. Площадь основания топки составляет не менее 70% от площади топочной.
- Устье камина – декоративный элемент, расположенный с внешней стороны топки. Его высота должна превышать глубину топливника до 2-х раз.
- Дымовой карниз – представляет собой свод, расположенный над открытой частью топки.
- Каминная доска – полка, которая крепится над дымовым карнизом и служит для размещения на ней различных украшений или предметов. Выполняет декоративную роль.
- Каминный стол – защитное основание, предназначенное для защиты фундамента от воздействия высоких температур в топке.
- Предтопочная площадка, выполняющая противопожарную роль. Располагается перед топкой, изготавливается из огнестойких материалов. Её размеры должны соответствовать следующим требованиям: выступать вперёд на расстояние от 50 см, быть шире портала на 25 см в обе стороны.
- Топливник – ниша в камине, внутри которой сгорает топливо. С его фронтальной части тепловая энергия поступает наружу конструкции для обогрева. Может быть выполнена в виде различных форм: прямоугольной, арочной, трапецеидальной и других.
- Дымоход – предназначен для отведения дыма за пределы камина.
- Дымовая камера с задвижкой – служит для накопления тепловой энергии за счёт скопления дыма, а задвижка для регулировки тяги и процесса горения топлива.
- Зольник – для сбора золы и последующего удаления без прекращения сжигания топлива.
- Конвектор – колпак над камином, обеспечивающий переход от дымоходных каналов к трубе.
- Дефлектор – защита трубы при значительных ветровых нагрузках, предотвращающая появление обратной тяги.
- Искроуловитель – насадка на трубе, выполненная в виде оголовка, которая предназначена для улавливания искр и повышения пожаробезопасности. Представляет собой стальную сетку с размерами ячеек 3х3 мм.

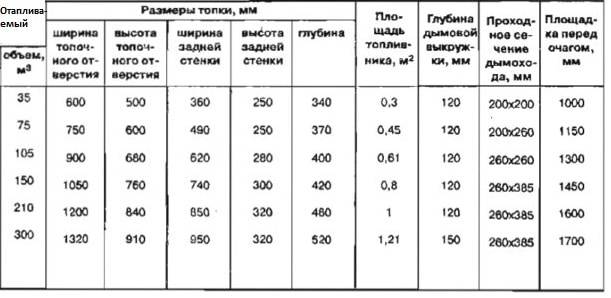

Таблица размеров для камина уличного типа
Оптимальные размеры отдельных элементов конструкции камина уличного типа приведены в таблице ниже.
Оптимальные размеры отдельных элементов конструкции уличного камина
Для предотвращения нарушения тяги рекомендуется пользоваться следующими правилами:
- соотношение высоты к глубине топливника 0,5-0,65 к 1;
- отношение высоты к его ширине 0,6-0,8 к 1;
- соотношение ширины к глубине 3:2 или 2:1.
Кроме того, увеличению тяги способствует наличие уклона задней стенки топливника в 20-220. Такая конструкция также благоприятствует большей теплоотдаче во фронтальном направлении.
Кладка
Схема укладки рядов для углового каминаПорядовка английского камина
Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.
Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.
Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).
Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.
Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.
Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.
Рекомендованная толщина швов – до 0,5 см.
Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.
Кладка камина, пошаговая инструкция
Выложите три сплошных ряда основания.
Кладка камина, пошаговая инструкция
Второй шаг
Выложите 4-5 ряды с обустройством зольника.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Третий шаг
Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Пятый шаг
Выложите 14-19 ряды с обустройством дымосборника.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Шестой шаг
Выложите 20-25 ряды камина с обустройством дымохода.
Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к
на этих этапах очень важно контролировать качество используемого раствора
Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.
При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.
Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

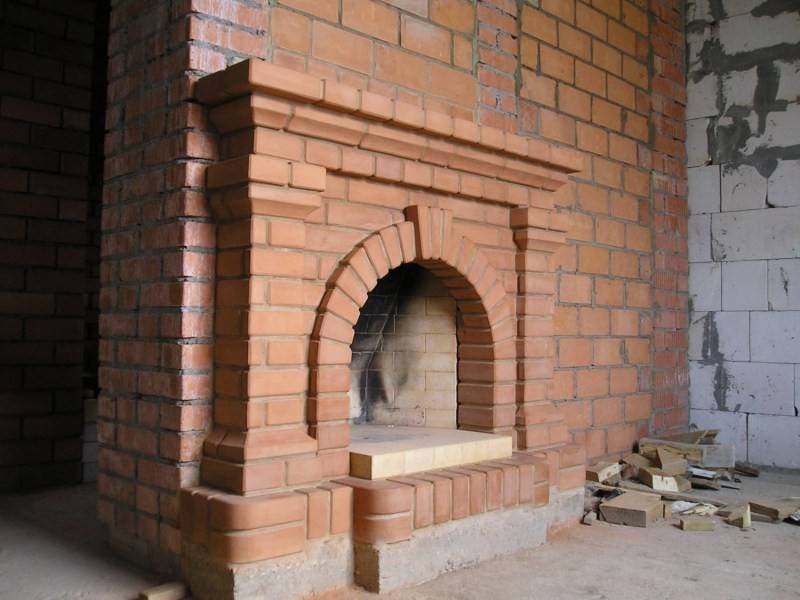

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки
Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду
Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.
Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.
Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.
Кладка камина, пошаговая инструкция
Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.
Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.
Дымоход камина
Каминная труба
Камин, топка которого уже подобрана или спроектирована, нуждается в правильном расчёте и проведений такого элемента как дымоход. Именно через него на улицу выводятся все вредные и опасные для здоровья продукты горения, распада. По сути этот конструктивный элемент, залог вашей безопасности!
Перед покупкой трубы для дымохода, важно правильно рассчитать размер её сечения. Этот параметр рассчитывается исходя их мощности самой топочной камеры, а также площади помещения, в котором будет производиться установка
Чем выше мощность агрегата, тем больше дымовых масс будет выделяться в процессе эксплуатации и тем больше сечение должно быть у дымохода! Неправильно выбранное сечение может стать причиной падания опасных для жизни и здоровья газов, дыма в помещение.
Из этой статьи вы можете узнать, какими могут быть дымоходные трубы для печей и каминов.
Подготовительные работы
Первым делом обустраивается фундамент, от которого зависит долговечность и надежность камина. Фундамент под камин должен быть отдельным – здание дает некоторую усадку, поэтому установленный отопительный агрегат может деформироваться. При создании фундамента в уже эксплуатируемом доме нужно обязательно учитывать все кровельные элементы, которые могут мешать будущей конструкции или влиять на процесс монтажа.
Гораздо проще обустраивать фундамент еще до постройки дома – все работы сведутся к выполнению следующей последовательности операций:
- Сначала нужно выкопать котлован, глубина которого равна или превышает глубину промерзания грунта;
- Дальше устанавливается опалубка, и дно котлована засыпается смесью из щебня и песка;
- Следующий шаг – укладка выбранного гидроизоляционного материала;
- Фундамент армируется металлическими прутьями и заливается раствором до отметки, которая расположена на высоте двух кирпичей ниже уровня пола;
- Залитый фундамент нужно оставить до полного застывания (обычно на это уходит около трех недель).
Если фундамент заливается с нуля, то особых проблем с ним не возникнет. Совсем другое дело – это создание фундамента в уже построенном доме, для которого потребуется разобрать часть пола в том месте, где будет устанавливаться камин.
Процесс работы выглядит так – сначала нужно разметить на полу основание камина и сделать отступы примерно в 20 см в каждую сторону. По отмеченным линиям при помощи болгарки вырезается напольное покрытие. Когда эта операция выполнена, можно приступать к извлечению оголенного грунта и выполнению описанного выше алгоритма.
Когда основание камина выведено на уровень пола, зазор между камнем и напольным покрытием необходимо задекорировать. Кроме того, после каждого этапа работ желательно проводить уборку, а непосредственно перед тем, как делать камин в доме, комнату стоит накрыть полиэтиленовой пленкой, чтобы свести к минимуму количество загрязнений пола и мебели.
После создания фундамента можно приступать к работам по обеспечению пожарной безопасности. Если мы делаем своими руками камин, располагаемый возле стен, необходимо защитить каждую из них от воздействия высоких температур. Для этих целей обычно используются асбестовые листы, но неплохим вариантом будет и керамическая плитка.
Последний этап подготовительных работ – приведение закупленного кирпича в рабочее состояние. Используемый кирпич нужно собрать, рассортировать по размерам, а небольшое количество кирпичей, которые будут использоваться в ближайшее время, нужно смочить – так они не будут забирать влагу из раствора.
Кладка камина своими руками
На этом этапе один из важных вопросов – выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.
Процедура кладки камина
Подготовка связующего раствора
Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.
Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.
Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:
- если масса рассыпалась — добавьте глины;
- приобрела вид лепешки – увеличьте количество песка;
- форма почти не изменилась – состав оптимален.
Выбор материала для камина
Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.
Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой – это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.
Процедура кладки
Кладка камина из кирпича определяется его назначением:
- Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
- Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
- Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.
Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй – поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади — в полкирпича.
Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними – глину, предварительно замоченную на 2-3 дня. Далее выстраивается поддувало — полость, в которую осыпаются угли
Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка
Далее выстраивается поддувало — полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.
При выполнении топливной камеры учтите следующее:
- Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.
- Внутренность обложите огнеупорным кирпичом, как на фото.
- На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
- Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
- При переходе к дымоходу, для управления тягой, установите задвижку – она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.
Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.
Кладка камина своими руками
На этом этапе один из важных вопросов – выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.
Подготовка связующего раствора
Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.
Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.
Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:
- если масса рассыпалась – добавьте глины;
- приобрела вид лепешки – увеличьте количество песка;
- форма почти не изменилась – состав оптимален.
Выбор материала для камина
Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.
Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой – это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.
Процедура кладки
Кладка камина из кирпича определяется его назначением:
- Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
- Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
- Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.
Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй – поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади – в полкирпича.
Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними – глину, предварительно замоченную на 2-3 дня
Далее выстраивается поддувало – полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.
При выполнении топливной камеры учтите следующее:
- Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.
- Внутренность обложите огнеупорным кирпичом, как на фото.
- На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
- Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
- При переходе к дымоходу, для управления тягой, установите задвижку – она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.
Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.
Элементы и схема камина английского типа
Данная схема является актуальной для большинства моделей английского типа.
Эта схема английского типа является сложной, но окупается тем, что у него стабильная тяга и хорошее КПД. Чертеж камина из кирпича английского типа 5×3 и его порядовая схема.
Для его возведения вам потребуется:
- полнотелый керамический кирпич – 350 штук;
- шамотный кирпич – 125 штук;
- песчано-глиняный раствор – 215кг;
- раствор огнеупорный – 155кг.
Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича
Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.
Это строение устанавливают в помещении не менее 80 м3 общего пространства
Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка
Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.
Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.
В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.
Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.
После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.
Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.
Кладка трёхуровневого камина с колосниковой решеткой
Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

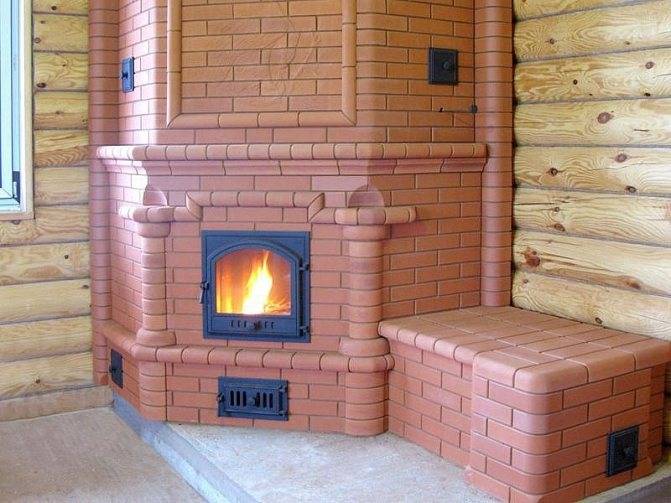

фото камина, состоящего из трёх уровней
Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.
Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.
Схема чертежа трехуровневого камина с колосниковой решеткой
Для кладки понадобятся следующие материалы:
- керамический кирпич – 620шт;
- кирпич шамотный (огнеупорный) – 220 шт;
- решетка колосниковая 420х200мм – 2шт;
- задвижка дымовая 260х260 мм – 1шт;
- уголок стальной №40 – 150см;
- уголок стальной №60 – 100 см;
- стальная полоса 4х60 мм – 300 см;
- глиняный раствор – 750 кг.
Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.
Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.
Раствор для камина своими руками
Подбираем нужную глину. Берёмся за инструкцию как сделать камин. Чтобы подготовить раствор для кладки потребуются широко известные расходные материалы и компоненты. Обычный вариант — глина на водном растворе.
Если у Вас не получится такую найти в продаже или просто подготовить, то придётся добавлять в раствор дополнительные компоненты, что выльется в дополнительные финансовые затраты.
Подготавливаем глину для работы. Глину необходимого количества и нормальной консистенции замачивают в воде на 2-3 дня.
Раствор для кладки. Замешивают будущий раствор обычной лопатой, можно и ногами, предварительно обувшись в резиновые сапожки
Обращайте внимание на состояние глиняного раствора, при появлении любого мусора и грязи — сразу удаляйте их
При отсутствии нормальной глины, можно в равной пропорции смешать жирную и тощую. Отдельно эти 2 вида глины для раствора не используются, даже с добавлением других компонентов.
Готовность глиняной смеси. Предварительно необходимо проверить полученную смесь на качественные свойства. Делаем 2 небольших шарика из раствора, один помещаем сохнуть в тёмное сухое место, второй сплющиваем до состояния лепешки.
Оставляем оба изделия сохнуть на 2-3 дня и проверяем материал. На нём должны отсутствовать какие-либо трещины и изъяны. Если получился жирный раствор, смешайте его с цементом. Если трещин нет, значит у Вас нормальный или тощий раствор.
