Как сделать калитку из профнастила своими руками – пошаговая инструкция

Особенности

Область применения профнастила обширна. Его используют в качестве кровельного материала, для облицовки стен, изготавливают ворота и калитки. Так как гофролист является стройматериалом для наружных работ, изготавливают его из оцинкованной стали.

Профнастил имеет ряд особенностей.

  • Придание фигурного профиля повышает жёсткость оцинкованных пластин. Это делает профлист устойчивым ко многим механическим воздействиям.
  • Антикоррозийное покрытие защитит металл от ржавления.
  • Обширный выбор декорированных вариантов позволит подобрать профнастил на любой цвет и вкус. Выпускаются более простые однотонные варианты, узорные, а также гофролисты с разноплановыми картинами.
  • Благодаря лёгкости использовать профлист становится в разы удобнее. Для устойчивости конструкции будет достаточно небольших балок. Также отпадает необходимость задействовать спецтехнику.
  • Низкая цена также порадует покупателей. Ведь стоимость профлиста около 270 рублей, в то время как кирпич стоит от 7,50 до 25,50 р. за штуку. Но на постройку того же забора оцинкованных пластин потребуется значительно меньше, чем кирпичей.

Конечно, есть и минусы.

  • Звукоизоляция у профнастила отсутствует. Этот материал, наоборот, в разы усиливает звук. Нужно учитывать это, собираясь изготовить калитку из профлиста. Конечно, это может стать плюсом для большого частного дома. В таком случае не нужно будет ставить звонок, ведь любой стук будет отлично слышен.
  • Если защитное покрытие повреждается, гофролист теряет антикоррозийные свойства.

Установка ворот из профнастила своими руками.

(фотографии, инструкция, видео мастер-класс)

Как установить распашные ворота из профнастила своими руками?

Заключительным и, в то же время, самым важным этапом создания распашных ворот из профнастила своими руками является установка.

Обычно, на этом этапе уже имеется готовые полотно ворот (или хотя бы только каркас) и металлические петли, но при создании следующей модели мастер пошёл немного другим путём, причём, довольно интересным:

Собирать ворота он стал сразу в отведённом для них проёме. Для этого нижнюю горизонтальную грань рамы каркаса он положил в этом проёме на два кирпича, а потом уже начал крепить от этой грани всё остальное. Закрепив на таком основании вертикальные стойки рамы, а потом расположив на них верхнюю горизонтальную грань и соединив нижнюю и верхнюю грани двумя вертикальными перемычками (которые будут в последствии боковыми рёбрами створок ворот), мастер создал металлический каркас распашных ворот, который затем сразу же закрепил его на петлях в проёме. Вот и всё, осталось лишь разделить конструкцию каркаса на две части, закрепить на них профлист, и ворота будут готовы.

Пошаговые фотографии, демонстрирующие данный способ установки ворот, к Вашим услугам!

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=kmMW7ufjcekОригинальное название: Ворота и калитка из профнастила своими руками.Автор видео: СЕРГЕЙ СЕЛЬХОЗКИН

Необходимый набор инструментов и материалов

При самостоятельном изготовлении потребуется:

  1. Угольник строительный необходимый для проверки углов рамы.
  2. Сварочный аппарат с комплектом электродов.
  3. Отвес или длинный уровень для контроля вертикальности опор.
  4. Садовый бур или лопата для подготовки ямок под столбы.
  5. Электродрель или шуруповерт (лучше аккумуляторные) для сверления отверстий и закрутки саморезов. Также потребуется сверло, соответствующее диаметру шурупов, насадка под их головки.
  6. Шлифовальная машинка с отрезными дисками. При ее отсутствии — ручная ножовка по металлу.
  7. Для разметки надо запастись рулеткой, чертилкой, маркером, мелом.
  8. Профлист выбранного типа.
  9. Профильные трубы для столбов и рамы.
  10. Саморезы с головками нужного цвета.
  11. Лак или краска.
  12. Петли или навесы.
  13. Замок нужного типа.

Делаем каркас

Раму желательно делать из того же материала, что и опоры. Чаще всего стойки и каркас изготавливаются из металлических изделий. Мы собираем раму из профилированной трубы.

Для сборки каркаса находим горизонтальную площадку, способную свободно вместить хотя бы одну створку.

Процесс предельно простой: нам нужно сварить прямоугольную раму из предварительно нарезанного на куски необходимых размеров трубы (профиля). Углы должны быть строго прямыми. Убеждаемся в этом с помощью угольника.

Разметка и сварка углов каркасаРазметка и сварка углов каркасаРазметка и сварка углов каркаса

Сварив каркас, укрепляем его в углах при помощи стальных уголков. Для придания раме дополнительной жесткости, разделяем ее по высоте на 3 примерно одинаковые части и привариваем по меткам параллельные горизонтальные перемычки. Места соединения перемычек с рамой также укрепляем при помощи стальных уголков. В этих же точках привариваем воротные петли.

Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила

Каркас для калитки собирается аналогичным образом. Если же вы хотите сделать калитку прямо в воротной створке, собирайте раму в несколько ином порядке. Для этого приварите к прямоугольной раме выбранной створки поперечные и продольные металлические перемычки, формируя тем самым раму калитки. Средние габариты калитки – 80х180 см. По возможности придерживайтесь именно этих значений. Места крепления петель на створке смещаем к верхней и нижней кромкам рамы.

Рама для калиткиКаркас калитки

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений

Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Размеры и форма

Для сплошной калитки в качестве столбов берут профилированную трубу сечением 60*60*3 мм. При этом стенки лучше выбрать потолще, так как это скажется на долговечности конструкции. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Калитка — устройство, размеры

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см. Эти размеры основаны из практических соображений, так как зимой или осенью проходить в верхней одежде в узкую калитку с шириной 70-75 см будет неудобно, а также будет трудно пронести при необходимости какие-то крупные вещи.

Ещё стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавив к нему высоту калитки, изготавливают опоры.

Дополнительные укосины увеличивают жесткость

Лопатой или при помощи бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас калитки.

Тщательная подготовка – половина успеха

Чертеж с указаниями размеров и материала для изготовления своими руками

Металлическая калитка изготавливается по заранее подготовленной схеме с участием сварочного аппарата. И как только материал будет приобретен, следует подготовить рабочее место.

Профессиональные сварщики прекрасно понимают, насколько важен и удобен сварочный стол. Конечно, его отсутствие не должно остановить все работы. Можно заменить профессиональный стол просторной ровной поверхностью, на которой своими руками сооружается подобная конструкция. По уровню выставленные подставки накрываются листом ЦСП (цементно-стружечная плита). На нем удобно будет сделать чертеж будущей конструкции и провести сварочные работы.

Перед началом работ требуется уяснить некоторые моменты:

  • от нагрева металл расширяется, а при остывании снова сужается, поэтому весь процесс сварки требует постоянных измерений;
  • если калитка своими руками будет изготавливаться из ржавого материала, то перед процессом сварки рекомендуется его тщательно очистить, это позволит делать ровные и аккуратные швы;
  • забота о безопасности проведения сварочных работ занимает не последнее место.

Будем рассчитывать на то, что у вас уже есть навыки работы со сварочным аппаратом, и о выборе электродов и режиме тока упоминать не будем.

Стоимость

Расценки на забор из профлиста могут варьироваться в зависимости от региона и типа грунта. Прежде чем заказывать выполнение работ в той или иной организации, следует внимательно сверить такой показатель, как цена, с представленными ниже данными.

На дачном участке

Для наглядности представлены несколько наиболее распространенных вариантов возведения ограждения из профнастила С20 и примерная стоимость за 1 погонный метр по каждому из них с учетом размещения на двух лагах:

  • оцинкованный вид при толщине листа 0,4 мм и высоте 1,7 м – 910 руб., 2 м – 950 руб.; при толщине листа 0,5 мм и высоте 1,7 м – 1050 руб., 2 м – 1100 руб.;
  • лист с односторонним полимерным покрытием при толщине листа 0,4 мм и высоте 1,7 м – 1040 руб., 2 м – 1090 руб.; при толщине листа 0,5 мм и высоте 1,7 м – 1100 руб., 2 м – 1200 руб.;
  • лист с двухсторонним полимерным покрытием при толщине листа 0,4 мм и высоте 1,7 м – 1110 руб., 2 м – 1180 руб.; при толщине листа 0,5 мм и высоте 1,7 м – 1150 руб., 2 м – 1280 руб.

Также не менее важно знать цены при установке ворот и калитки из профнастила

К устройству этих важных элементов следует отнестись с особым вниманием и обратиться к проверенным специалистам. Иначе, сэкономив вначале, строитель увеличивает риск получения некачественной работы, которая может вылиться в переделывание того или иного элемента

Металлическое ограждение

При этом для наглядности приведем несколько примеров стоимости изготовления ворот и калиток под ключ:

  • ворота с калиткой из профнастила ВП-01 – 12900 руб.;
  • ворота со встроенной калиткой ВП-03 – 11368 руб.;
  • ворота и калитка с профнастилом в раме ВП-05 – 14546 руб.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

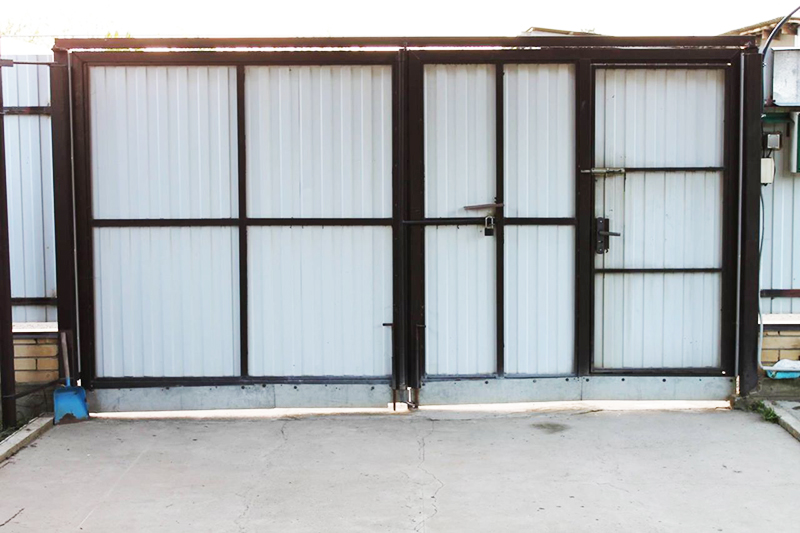

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Обзор видов

Калитки по типу исполнения подразделяются на следующие виды.

Открывающаяся конструкция, которая является частью ворот. Калитка выступает в виде фрагмента ворот, обладает дополнительным запором, не позволяющим воротам открыться полностью. Можно открыть как сами ворота (вместе с калиткой), так и оставить открытой только калитку. Фундаментом такой модели служит основа, встроенная в створку ворот. С одной стороны на ней располагаются петли, а с другой – выемки для блокираторов замка и основного стержня отдельного засова.

Владелец подбирает нужный вариант по ширине двора, а также в зависимости от того, есть ли ворота для въезда машины. Козырёк, красивый кованый орнамент либо скрытая в заборе конструкция – все это дополнительная, второстепенная атрибутика. Скрытая калитка по виду ничем не отличается от фрагмента забора. Догадаться о том, что это именно ворота, а не часть неподвижного ограждения, можно по наличию тонких щелей, отверстий для ключей и щели для почтового ящика. Могут присутствовать подсвечивающие двор фонари, направленные внутрь огороженной территории, вызывная панель домофона и т. д. Калитка может быть откатной: отдельно либо вместе с воротами.

Установка столбов

Начинает процесс закрепления опор с земляных работ, для которых мы заранее подготовили лопату. Выкапываем яму максимально маленьким диаметром, который только позволяет штыковая лопата. Глубина должна быть примерно семьдесят сантиметров, такой глубины будет достаточно чтобы удерживать калитку в неподвижном состоянии даже при частой эксплуатации.

Затем устанавливаем туда балки и расклиниваем досками, брусками, камнями или любыми другими твёрдыми материалами.

Предварительно столб необходимо обработать специальными средствами против гниения и паразитов, а также часть которая погружается в землю должна окутываться полиэтиленовой плёнкой или покрываться толстым слоем смолы.

После того как столы установлены и расклинены, тщательно перепроверяем уровнем ровность и установки и приступаем к засыпанию их землёй. Лучше всего тщательно просушить и размельчить выкопанный грунт. Затем он засыпается максимально утрамбовывается и несколько раз проливается водой, по мере наполнения ямы. Впоследствии вы получаете столб, который с лёгкостью простоит много лет и останется надёжной опорой для вашей калитки.

Монтаж деревянной калитки

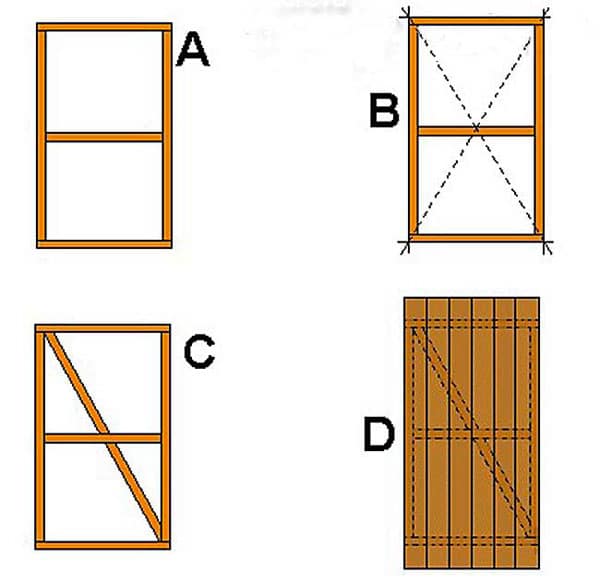

Чаще всего каркас делается в виде буквы Z. После обшивки такого каркаса создается достаточно надежная конструкция, которая выдерживает собственный вес. Во время создания каркаса его элементы должны располагаться на ровной поверхности.

Обшивка может быть сплошной или решетчатой. Выбор зависит от предпочтений владельца участка. Если хочется закрыть участок от посторонних глаз, стоит делать высокую калитку со сплошной обрешеткой.

После того как щит будет собран, необходимо навесить его на калиточные петли, отрегулировав положение. Во время закрепления петель необходимо использовать часть деревянного бруса в качестве подкладки под калитку, чтобы она находилась в определенном положении. Сначала петли прикручиваются к щиту и только после этого происходит закрепление на опоре. Это связано с тем, что при таком способе закрепления легче производить регулировку положения полотна. После установки необходимо проверить, свободно ли открывается калитка. Между созданным изделием и опорой должно остаться небольшое пространство.

После закрепления необходимо обратить внимание на зазор под калиткой из дерева. Он должен быть не меньше 3 см

Установку засова стоит производить только после того, как калитка будет полностью окрашена

Важно помнить о том, что самым незащищенным местом калитки является ее верхняя грань. Это связано с тем, что влага лучше впитывается в поперечный срез деревянного изделия

Чтобы защитить дерево от разрушения стоит сделать окантовку оцинкованной лентой. Закрепляется такой материал при помощи клея или гвоздей.

Таким образом, чтобы сделать калитку из дерева своими руками, достаточно иметь небольшое количество необходимых материалов и стандартные инструменты для работы с древесиной.

Сложные архитектурные формы

Возможно ли сделать такие ворота человеку никогда не делавшему ничего подобного? Мы скажем да, если придерживаться нескольких условий.

Если у вас нет детальных чертежей сложных ворот, даже не пытайтесь сделать ее сами. А без чертежей вам ее никто не сделает. Разработайте детальный чертеж дверки и закажите все сложные криволинейные формы в столярной мастерской.

Особенно это касается фрезерных работ, которыми делаются рейки, столбы, планки сложного профиля. Собрать калитку сложной формы из готовых деталей вполне возможно. Для продления службы, ворота сначала грунтуют, потом окрашивают несколькими слоями эмалей.

В промежутке между сушкой слоев краски ее шлифуют шлифовальными шкурками, покрывают лаками.

Распашные ворота из профнастила с НУЛЯ!!!

(фотографии, инструкция, видео мастер-класс)

Несомненно, самым распространённым типом ворот являются распашные ворота. Так как же сделать распашные ворота из профнастила своими руками? Если вас интересует ответ на этот вопрос, то вы попали по адресу.

Рассмотрим процесс создания распашных ворот своими руками из профнастила и профильной трубы на конкретном примере.

В данном случае, автор видео мастер-класса начинает создание ограждения вместе с воротами полностью с нуля, но мы с вами, пока что, будем считать, что забор у нас создан, и столбы уже стоят, готовые к установке ворот. Про создание же самого забора я расскажу вам в данной статье позже, наберитесь терпения.

Самый популярный вопрос: «А с чего начать?». Конечно же, с выбора материала. В нашем случае, подходящий материал уже известен: стандартный профнастил и профильная труба с площадью поперечного сечения 20х40 миллиметров.

После того, как материал определён, необходимо снять мерки (длину и ширину) с проёма для ворот. Затем, для наглядности, я советую изобразить простенькую схему будущих ворот с намеченными на ней размерами.

По данной схеме будет гораздо проще создавать ворота своими руками.

Профнастил и профильная труба нарезается по нужным размерам. После чего, из профтрубы создаётся металлический каркас ворот, который с лицевой стороны обшивается заготовленным профнастилом.

Этапы создания таких ворот вы можете увидеть на следующих пошаговых фотографиях:

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=itZiYOuXhdsОригинальное название: Забор, ворота и калитка из профнастила своими рукамиАвтор видео: AlekseyStopchik

Как изготовить ворота из профнастила своими руками

Конструкция распашных ворот состоит из двух столбов, двух створок и четырёх воротных петель. В качестве столбов обычно используются круглые или квадратные трубы большого диаметра, способные выдержать нагрузку навешанных створок. В отдельных случаях используются бетонные и кирпичные армированные столбы с металлическими закладными деталями для установки петель. На схеме показано, как установить ворота из профнастила своими руками к закладным деталям столбов из кирпича.

ФОТО: fgpip.ruИзображение внутренней стороны ворот со всеми конструкционными элементами

Каркас створок имеет прямоугольную форму и изготавливается из металлического уголка или квадратных труб небольшого диаметра. Створки, изготовленные из квадратных труб, обладают большей жёсткостью и прочностью на изгиб в сравнении с конструкцией, сваренной из уголка. При креплении профнастила резьбовая часть саморезов находится внутри трубы и не видна. При выборе материала для калитки и створок ворот предпочтительнее квадратные трубы.

Для самостоятельного изготовления распашных ворот с калиткой из профнастила потребуются следующие инструменты:

  • электрический сварочный аппарат, работающий от бытовой сети 220 вольт;
  • электроды;
  • угловая шлифовальная машинка для зачистки сварочных швов и резки металла;
  • шуруповёрт;
  • молоток;
  • кувалда;
  • измерительная рулетка;
  • ватерпас или лазерный уровень.

Далее рассмотрим, как изготовить ворота из профнастила своими руками, используя квадратные трубы.

ФОТО: izomat.byСтальные профильные трубы для каркаса распашных ворот

Советы и рекомендации

Перед тем, как сделать калитку своими руками, рекомендуется ознакомиться с некоторыми советами:

  • Чертежи калиток должны включать данные о размерах, расположении петель, лаг, перекладин, замка, задвижки, ручки, глубины установки опор в грунт;
  • Готовую калитку можно оформить ажурным козырьком, резной окантовкой или почтовым ящиком;
  • Вход может быть в одной цветовой гамме с забором или, напротив, иметь контрастный оттенок;
  • С деревом отлично гармонируют черные петли и замки.

Самодельная калитка станет необычным и ярким украшением участка, если подойти к ее изготовлению максимально творчески, не боясь рисковать, экспериментировать и задействовать непривычные вещи.

Основой для будущего изделия может стать все что угодно, главное, не забыть предварительно составить план и чертеж, рассчитать размеры и ориентироваться на сочетание с существующим дизайном дома и забора.
