Как закрыть трубы в туалете пластиковыми панелями

Выбор конструкции для короба

Перед тем, как задекорировать туалетную нишу и одновременно получить доступ к кранам и счетчикам, делают каркас для монтажа с учетом того, что роллеты и жалюзи в нем не нуждаются. Основным материалом для отделки сантехнических узлов является керамическая плитка (кафель), которую при закрытии проемов укладывают на гипсокартон. Для этого предварительно монтируют гипсокартонный короб нескольких видов в зависимости от расположения водопроводных и канализационных труб.

Рис. 7 Монтаж квадратного короба

Закрывается вся стена

Способ, когда весь проем закрывается отделочными листами или подвесными приспособлениями, используется наиболее часто при коммуникациях, расположенных за унитазом. Для монтажа гипсокартона по периметру проема при помощи дюбелей и саморезов крепят каркас из металлического профиля и обрешетку, после чего к конструкции прикручивают гипсокартон. Доступ к трубам с вентильными кранами и счетчиками воды производится через распашные лючки.

Квадратный короб

В случае, если трубы проходят в углу туалетной комнаты или занимают не всю площадь стены, их закрывают квадратным гипсокартонным коробом. Для его устройства металлический профиль прикручивают к полу, потолку и стенам по периметру конструкции, после чего в него вставляют вертикальные направляющие. Для установки дверцы для доступа к сантехнической арматуре делают окно из металлопрофиля, после чего всю конструкцию покрывают гипсокартоном. Аналогично поступают в ситуации, если водопровод расположен горизонтально на полу – на стены и пол прикручивают направляющие, делают обрешетку и обшивают ее гипсокартоном.

Рис. 8 Короба различных видов

Многоуровневый короб

Одна из нередко встречающихся ситуаций применения многоуровневого короба, когда в санитарном узле достаточно места, протяженность горизонтального участка невелика или хозяева решили немного сэкономить на штроблении.

Метод часто используется, если горизонтальный водопровод расположен внизу. В этом случае вертикальный и горизонтальный трубопровод обшиваются креплением гипсокартона на обрешетку из металлопрофиля.

Косая фальш стена

При определенном расположении трубопроводов для экономии места или материалов делается не квадратная конструкция, а косая. Для устройства фальш стены производят крепление профилей к полу, потолку и стенам, делают горизонтальный каркас, после чего профильную конструкцию обшивают гипсокартоном.

Рис. 9 Установка профильной обрешетки

Каркас для короба из гипсокартона

Ванная комната — это помещение, в котором постоянно наблюдается повышенная влажность воздуха. Значит, и гипсокартон для создания короба следует подбирать влагостойкий. Как правило, он доступен в продаже в формате листов зеленого цвета.Сам по себе гипсокартон имеет немало плюсов как надежный и экологически безопасный отделочный материал:

  • легко режется;
  • формирует эстетически привлекательную и прочную поверхность;
  • позволяет создать надежную и безопасную фальш-стену или перегородку;
  • хорошо сочетается со штукатуркой или керамической плиткой.

Что понадобится?

  • профили;
  • влагостойкий гипсокартон;
  • силиконовый герметик;
  • шурупы;
  • дюбели;
  • нож;
  • перфоратор.

В чем секрет успешного монтажа маскировочного короба из гипсокартона в ванной? Четкое следование подробной схеме-монтажу, представленной ниже, поможет вам быстро и качественно спрятать трубы в ванной, не монтируя их в стену:

  1. заранее продумайте, как будет выглядеть короб, сделайте наброски на бумаге, придайте вашим записям вид четкой и хорошо продуманной схемы;
  2. выполните необходимые замеры, чтобы узнать, какое количество материала вам потребуется;
  3. производятся расчеты, определяющие необходимое количество материалов;
  4. в местах соприкосновения труб со стеной при помощи перфоратора и дюбелей с шурупами закрепите направляющие профили — так вы установите границы каркаса вашей будущей конструкции;
  5. закрепите такие же профили на полу и потолке — для безупречной фиксации верхней и нижней части короба;
  6. установите угловой наружный профиль и закрепите его ребрами жесткости для устойчивости, их можно сделать из тех же направляющих профилей, соединив угловой профиль полученными фрагментами с тем, что закреплен на стене;
  7. обшейте каркас гипсокартоном, вырезая необходимые фрагменты ножом и вставляя между профилями;
  8. после обшивки обработайте все стыки герметиком;
  9. остается лишь выполнить финишную отделку поверхности короба — покрасить, оштукатурить, обложить керамической плиткой.

Если у вас стены в ванной покрыты облицовочной плиткой, то можно выполнить отделку короба в таком же ключе. Так полученная конструкция будет органично смотреться в интерьере ванной и не будет отнимать визуально много пространства.Кстати, гипсокартонные листы в ванной можно успешно заменить пластиковыми панелями. Правда, в пользу первых говорит прочность материала. Пластик при всех его плюсах все же куда более хрупкий материал.

последовательное выполнение всех пунктов монтажа приведет вас к хорошему результату

.Для лучшей наглядности — несколько видео от профессионалов.

И небольшая подборка фото с коробами из гипсокартона в ванной.

(с маркировкой ГКЛВ). Чаще всего такие листы имеют зеленый цвет, но некоторые производители выпускают его и других цветов.

1. Гипсокартонные листы, нарезанные по размеру, крепятся к каркасу саморезами с шагом 30 см. Чтобы они не мешали при дальнейшей наклейке плитки, их утапливают в гипсокартон на пару миллиметров.

Гипсокартон к профилю крепится с помощью шурупов-саморезов

Совет. Чтобы вовремя обнаружить протечку, не следует монтировать короб впритык к полу. Следует отступить от него хотя бы несколько миллиметров. Оставить следует и небольшое расстояние вверху короба для удаления конденсата, скапливаемого на трубах.

2. Дверца для смотрового люка изготавливается следующим образом. Вначале ее по периметру крепится рама из алюминиевых профилей или деревянных брусков. Каркас дверцы также делается из профилей и навешивается на раму с помощью небольших петель. Затем дверца обшивается гипсокартоном (в дальнейшем на нее можно будет наклеить плитку). Чтобы она не слишком бросалась в глаза, смотровой люк можно установить на боковой грани короба.

Готовый смотровой люк можно купить и в хозяйственном магазине

3. Если люком будут пользоваться нечасто, швы между стыками можно заделать шпаклевкой – так они будут менее заметны.

4. Зашить гипсокартоном можно и канализационный стояк. Для того, чтобы звук текущей воды не беспокоил жильцов, можно заполнить его звукоизоляционным материалом.

5. Короб, закрывающий канализационный стояк, можно оформить и в виде шкафчика с полочками. В таком случае в нем можно будет размещать запасы порошка, мыла и пр.

6. При монтаже короба под потолком внутри него можно установить светильники. Для этого в гипсокартоне заранее прорезаются отверстия для проводки.

Короб из гипсокарона в ванной комнате

Короб из гипсокартона

Современные строительные технологии монтажа гипсокартона в последнее время получили самое широкое распространение. Обшивкой листами можно сделать полностью ремонт в туалете и справиться с задачей — как спрятать трубы и водосчетчики за конструкцией короба.

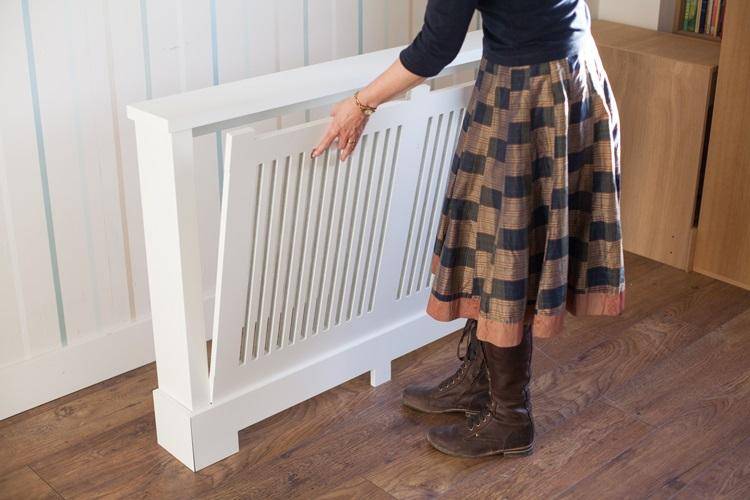

Короб для труб отопления: как спрятать в квартире и частном доме красиво В современном дизайне помещений открытую отопительную разводку декорируют красивыми коробами для труб. Это делается для того, чтобы внутриквартирное пространство соответствовало выбранному стилю…

Домашние мастера освоили этот простой способ заделки стен и научились монтировать гипсокартон на предварительно собранный несущий каркас.

Поэтапная последовательность работ как спрятать трубы за гипсокартоном:

  • Этап № 1. Определяемся с конструкцией короба. Инженерные коммуникации можно спрятать в коробе или в неглубокой нише. В последнем случае задняя стенка выполняется из ГКЛ, установленных непосредственно на стену без опорного каркаса. Фиксацию выполняют специальным клеящим раствором для гипсокартона.
  • Этап № 2. Выбираем форму и размер конструкции. Обычно, что бы просто закрыть трубы, для короба выбирают простую геометрическую конфигурацию, которую легко собрать. В многоэтажных домах центральная труба канализации расположена рядом с водоподающей линией холодной и горячей воды. Размер короба определяют границы проходящих сантехнических коммуникаций. При разметке контуров каркаса отступают на несколько сантиметров от труб.
  • Этап № 3. Сооружаем самодельный короб. Конструкцию собирают из пристенных профилей UD и стоек CD.Размер профилей определяют по размеру закрываемых труб. Если короб будет находится в углу туалета, тогда потребуется создать пространственный каркас, выступающий за грани плоскости стен. После разметочных работ вначале прикручивают вертикальные стойки из профиля по двум граница защитного короба. Когда стойки надежно закреплены к стенам, монтируются поперечные коротыши длиной, равной ширине короба. Расстояние между поперечными участками составляет 300 мм. Когда профили установлены, каждую плоскость объединяют профилем UD. Соединение выполняют саморезкми 9,5 мм с буром. Получается пространственный каркас, по которому можно сделать облицовку.

Способы закрытия канализационных труб в туалете и ванной

Наиболее популярный способ закрытия трубопровода — с помощью использования дополнительных конструкций.

1.Применение фальш-стенок

Если у вас достаточно большая туалетная или ванная комната, стоит закрывать систему канализации при помощи фальш-стенок. Это особая сплошная конструкция, которая имеет размеры, приближенные с размерами стенки.  Устанавливать ее надо полностью впритык с потолком и полом. Используйте следующую вариативную форму скрытия трубопровода посредством фальш-стенки:

косая стенка (этот метод подходит для того, чтобы точечно скрыть трубопровод, закройте все стены, которые прилегают к трубе, специальной конструкцией, которая расположена к несущей стене под острым углом);

2.Применение короба (конструкция от пола до полка для того, чтобы скрыть, например, стояк)

Существует также короб из нескольких уровней (специфическая прямоугольная установка, которая имеет верхнюю горизонтальную плоскость произвольного уровня, позволяющая скрывать всю канализационную систему и сохранять пустое пространство в туалетной комнате). Главный плюс этого способа — поверхность можно использовать в качестве полок для хранения моющих средств.

Устройство,принцип работы,монтаж септика Микроб можно найти на этой странице

Устройство,принцип работы,монтаж септика Осина можно найти на здесь

Устройство,принцип работы,монтаж септика Флотенк можно найти на этой странице

3.Использование гипсокартона

Гипсокартон является основой для облицовки влагостойкими обоями, плиткой и покраской. Перед тем, как закрыть канализационные трубы в туалете гипсокартоном, вам нужно будет приобрести рулетку, уровень, дрель, шуруповерт, крестовую отвертку, финишную шпаклевку и бумажную ленту, чтобы изолировать стыки, монтажный дюбель и пресс шайбы, для того чтобы закрепить гипсокартон, крепежный навес, листы материала и профиль из стали для монтажа каркаса.

Для того чтобы провести монтаж устройства, выполните следующие шаги:

  • Закрепите каркас для установки панели гипсокартона, который полностью аналогичен каркасу, выполненному из пластиковых панелей.
  • Сделайте разметку, для того чтобы закрепить стальной профиль.
  • Прикрепите навесы, на которые далее будет установлен профиль.
  • Закрепите листы, используя пресс шайбы, от пола.
  • Изолируйте образующиеся стыки при помощи  бумажного скотча.
  • Сделайте отверстия в стене из гипсокартона, которое равно габариту люка, и установите в него ревизионный люк.
  • Обработайте поверхности при помощи финишной шпаклевки.

Главный недостаток: если понадобится доступ к патрубкам в аварийной ситуации, гипсокартон необходимо будет демонтировать.

4.Использование плитки

Дополнительно приобретите плитку, клей для нее, а также специальный плиткорез. Устанавливайте плитку на заранее сделанную фальш-стенку. Нанесите слой клея, установите плитку от угла, подождите, пока плитка высохнет, и монтируйте ревизионный люк. Отличный вариант для интерьера.

Как сделать выгребную яму с переливом в частном доме можно найти на этой странице

Бактерии для выгребных ям и септиков можно найти здесь

Доктор Робик для выгребных ям и септиков читайте здесь

5.Использование рольставней

Вместо того чтобы использовать смотровые люки, установите рольставни, как ограждающую конструкцию, чтобы иметь свободный доступ в систему трубопровода между стенкой и установленной фальш-панелью. Используйте дрель, рулетку, уровень, специальный материал для крепежа и комплект для установки рольставней.

Процесс установки:

  • выровняйте стены;
  • облицуйте стены выбранным материалом;
  • учтите расстояние между стальными профилями, которое должно соответствовать проему для установки рольставней;
  • установите направляющий и верхний коробы;
  • закрепите ламели на барабанный вал;
  • проверьте конструкцию на способность открывать и закрываться.

Главные преимущества: компактность рольставней, возможность иметь постоянный доступ к канализационной системе, легкость прочистки трубопровода и осмотра показания счетчиков.

6.Закрытие труб ПВХ панелями

Это наиболее простой и популярный метод. Используйте специальные бруски или металлический профиль, пластиковые панель, дюбель и саморез с пресс-шайбой.

  • Закрепите, используя перфоратор, пластиковый профиль к стенке при помощи дюбель гвоздей.
  • Отложите уровни на потолке и на полу. Снова закрепите профиль.
  • Установите каркас.
  • Обшейте его пластиковой панелью, которая подогнана по размеру.

Расположение труб и планировки санузлов

Первое, что необходимо сделать перед решением вопроса о том, как спрятать трубы в туалете, — это четкое понимание того, куда и откуда какая труба ведет, можно ли их смещать или вовсе удалять при ремонте либо перепланировке.

Ниже представлены схемы наиболее часто встречающихся планировок отдельных туалетов и совмещенных санузлов в многоквартирных домах старой (до 90 года) постройки.

С учетом того, что все сантехнические приборы – унитаз, раковина в ванной комнате, ванна (душевая кабинка), мойка на кухне – должны снабжаться водой и обеспечиваться путем слива использованной жидкости, эти приборы стараются размещать на «одной линии» и, соответственно, трубы прокладываются вдоль одной стены.

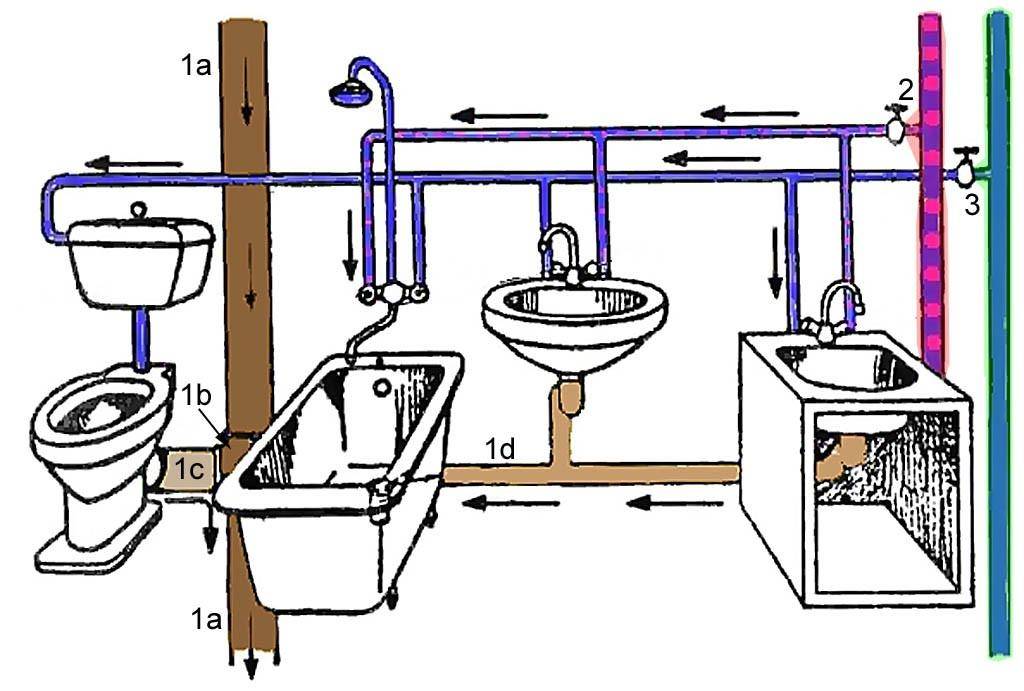

На представленной иллюстрации показано типовое подключение для квартир в домах постройки 70…80 годов прошлого века. Но, несмотря на прошедшее время, в новостройках обычно используется та же схема.

Таким образом, расположенные за унитазом трубы в туалете далее уходят в ванную комнату и кухню и прятать надо пространство только возле одной стены – задней стенки сантехнической кабины или перестроенного помещения туалета (совмещенного санузла).

На схеме выделена та часть туалета, где расположены трубы канализации (зеленый круг), холодной (синий круг) и горячей (красный круг, при централизованном снабжении) воды. Именно эту часть и потребуется зашить.

Простой способ зашить трубы под гипсокартон

Далее будет описан относительно легкий способ, как зашить трубы в ванной. Главными плюсами этого варианта являются небольшая стоимость и простота монтажа. Особенно уместно заделывать трубопроводы в больших ванных комнатах и в помещениях, где начинается капитальный ремонт и есть возможность заранее определиться со всеми нюансами.

При использовании труб из стали их очищают от старого лакокрасочного покрытия и наносят свежее. Вдобавок следует распланировать будущее месторасположение водных магистралей, учесть толщину отделочного материала и стен, обзавестись инструментами и материалами.

Перед тем как закрыть стояк в ванной и трубопроводы, соорудите каркас, следуя этой схеме:

  • С помощью уровня и отвеса нужно отметить, где будет будущая стена.
  • Закрепить дюбелями профиля по нанесенным меткам.
  • Закрепить саморезами профиль стоечного типа.
  • Поперечно укрепить перекладинами конструкцию.

Разобравшись с каркасом, начнем обшивать его гипсокартонном в такой последовательности:

  1. Подготовить заготовочный материал.
  2. С помощью саморезов закрепить листы.
  3. Лишние части листов обрезать с помощью лобзика или пилы. При недостаточной длине не допускайте совпадение стыка с поперечно закрепленными перекладинами.
  4. Сделать смотровой люк и отверстия для трубопроводов.
  5. Ненужные щелевые отверстия, находящиеся между потолком, полом и стенками, запенить.
  6. Произвести монтаж дверки люка, чтобы была возможность достать до стояка и вентиля.
  7. Снаружи покрыть шпаклевкой блоки, а с помощью серпянки проклеить стыки.
  8. После того как шпаклевка высохнет, зашкурить и загрунтовать.
  9. Заняться наружной отделкой.

Теперь стало ясно, как закрыть трубы в ванной комнате. Но, чтобы впоследствии не было трудностей, а ремонт был качественный, никогда не забывайте про надежность всей конструкции, когда занимаетесь разводкой трубопроводов и их заделкой. Также учитывайте все нюансы: специфику помещения, личные пожелания и финансовые возможности. Соблюдая рекомендации и производя работу аккуратно, можно добиться хороших результатов.

Монтаж и подключение водонагревателя

Используют 2 способа монтажа — постоянный или временный.

Во втором случае выполняют такие действия:

Устанавливают бойлер «Титан» на стену. Расстояние между креплениями аппарата измеряют рулеткой, делают разметку поверхности. С помощью перфоратора формируют отверстия под болты. После установки анкерных крючков бойлер вешают на место.

Подключают систему нагрева воды. Трубу холодного водоснабжения оснащают тройником. Монтируют запорную арматуру, соединяют кран в душе с отводом бойлера.

Вариант водонагревателя для ванной.

Для этого выполняют следующие действия:

В водопроводную линию врезают переходники. Устанавливают запорную арматуру.

Подключают трубу холодного водоснабжения к бойлеру. Место подключения отмечено синим цветом.

Отвод нагревателя соединяют со смесителем с помощью металлопластиковой трубы и тройника.

Проверяют герметичность соединений. При наличии течи стыки промазывают герметиком. Если все выполнено правильно, штепсель прибора вводят в розетку.

Как закрыть трубы в туалете пластиковыми панелями

Схема установка маскирующих элементов и общий порядок работы мало отличается от действий с гипсокартоном. Это связано с тем, что для пластиковых панелей также нужен каркас – и для обеспечения нужной прочности лучше всего использовать стандартный профиль для гипсокартона.

Однако в ряде случаев для монтажа пластика используют также деревянный каркас. Конечно, этот вариант хуже, поскольку дерево не влагостойкий материал, а в туалете всегда есть риск возникновения избыточной влажности, особенно возле труб и бачка. Однако при правильной обработке деревянный каркас вполне может выдержать 5…10 лет до капитального ремонта санузла.

Важно: отличие монтажа пластиковых панелей от установки ГКЛ заключается в способе крепления. Чтобы стенка или короб выглядели аккуратно и завершенно, лучше использовать так называемый стартовый профиль и другая фурнитура к панелям

Порядок работ сравнительно прост:

  1. устанавливаются монтажные планки (профиль для гипсокартона или специально для панелей);
  2. с помощью кляймеров или саморезов крепятся базовые профили – стартовый, угловой и так далее;
  3. в пазы профиля вставляются поочередно панели, дополнительно их фиксируют кляймерами, саморезами, реже клеем.

Ниже приведено два видео – по упрощенному созданию короба из пластиковых панелей и по описанной технологии, на металлическом несущем профиле.

Особенно логично решение закрыть трубы в туалете пластиковыми панелями, если ими же полностью обшивается все помещение. За счет сравнительной простоты монтажа все можно сделать своими руками.

Стоит отметить, что устройство фальш-панели или коробов из пластика на каркасе вполне удачно совмещается также с отделкой всего помещения под плитку.

Материалы для обшивки систем укрытия трубопроводов

Строительные компоненты для облицовки каркасов делятся на две категории:

  1. Материалы пригодные к эксплуатации сразу после монтажных работ. К ним относятся:

    • Панели ПВХ. Легкий и красивый материал, прекрасно зарекомендовавший себя при отделке помещений с повышенной влажностью. Бесшовные варианты пластиковых панелей создают впечатление монолитности собранных плоскостей. Пластик очень прост в обработке. Обширная цветовая гамма и разнообразная фактура изделий может удовлетворить самые придирчивые вкусы. Недостатком является излишняя хрупкость.
    • Плиты ЛДСП. Такая мебельная составляющая придает некую уютность туалетной комнате. Особенно если отделка короба выполнена в одном стиле с входной дверью. Кроме того, ламинированные древесно-стружечные плиты можно смонтировать в виде части навесного шкафчика с открывающимися или раздвижными створками. Вполне уместно использование зеркал. Минусом будет высокая стоимость проекта.
    • Деревянная вагонка. Дерево всегда в моде. Но вот гармонично соединить деревянные детали с плиткой или пластиком весьма затруднительно. А вот полностью обшить туалетную комнату вагонкой может не позволить площадь помещения.
  2. Листовые материалы – основа будущей отделки.

    • Плиты ЦСП. Надежный, но очень тяжелый материал, даже если использовать листы толщиной 8 мм. По размеру режется углошлифовальной машиной. Абсолютно не боится воды. Особые трудности могут возникнуть при устройстве ревизионного люка.
    • Гипсокартонные листы. Для обшивки каркасов укрытия рекомендуется применять влагостойкие стеновые ГКЛ толщиной 12,5 мм. Гипсокартон хорошо зарекомендовал себя на строительном рынке. Очень легок в обработке. Не теряет своих свойств под различными отделочными материалами – грунтовками, шпатлевками, декоративными штукатурками и керамической плиткой. Главный недостаток теряет свою структуру под воздействием воды. Ну а случаи затопления санузлов в многоэтажных домах общеизвестны.

Конструкция из пластиковых панелей

Очень часто мастера-отделочники рекомендуют возводить фальш-стену для сокрытия труб, стояков и прочих коммуникаций из пластиковых панелей. Они легкие, недорогие, влагоустойчивые, легко моются и без труда монтируются.

Кроме того, в случае выхода из строя оборудования и необходимости ремонта пластиковые панели можно аккуратно снять, а затем зафиксировать обратно, не принося большого вреда отделке помещения.

Для работы с пластиком потребуются:

  1. Панели из пластика понравившейся раскраски.
  2. Бруски, пластиковые или металлические профиля для изготовления каркаса.
  3. Пластиковые направляющие для крепления панелей.
  4. Пластиковые уголки для оформления внешних углов.
  5. Ножовка или лобзик для раскроя пластикового полотна.

Достоинство этого варианта в том, что соорудить конструкцию из пластика можно своими руками, причем, даже если ремонт в остальном помещении уже сделан. Работу нужно выполнять в следующем порядке:

  • Сначала вокруг стояка монтируем маскирующий короб из металлических направляющих, пластиковых профилей или деревянных брусков.
  • Затем по верху и низу короба пускаем фиксирующую планку для панелей.
  • После этого аккуратно закрываем короб пластиковыми панелями.
  • На завершающем этапе приклеиваем на внешние углы с помощью силиконового клея уголки, чтобы конструкция выглядела аккуратно.

Выбор материалов для маскировки труб

Для того, чтобы надежно упрятать трубы канализации, необходимо со знанием дела подбирать материалы – это будет зависеть эффективность и визуальные качества будущей конструкции.

К материалам для маскировки канализационных труб предъявляются следующие требования:

Важно, чтобы применяемые материалы были безвредными для человеческого здоровья и не выделяли опасных веществ при температурных и атмосферных изменениях;
Маскировать трубы можно материалами, имеющими высокую устойчивость к коррозионному воздействию и его последствиям;
Все материалы должны быть достаточно компактными и легкими, чтобы итоговая конструкция не занимала много места в и без того небольшом помещении.

Данным требованиям соответствует несколько материалов, самыми распространенными из которых стали следующие:

  • Пластик;
  • МДФ;
  • Влагостойкая фанера;
  • Влагостойкий гипсокартон.

Заключение

Вне зависимости от того, какой способ маскировки труб выбран, проводить все работы можно только после того, как состояние коммуникаций проверено и, при необходимости, доведено до нормального. В противном случае все действия по преображению туалета пойдут насмарку после первой же неисправности.
