Вентиляция в частном доме – обустройство, виды

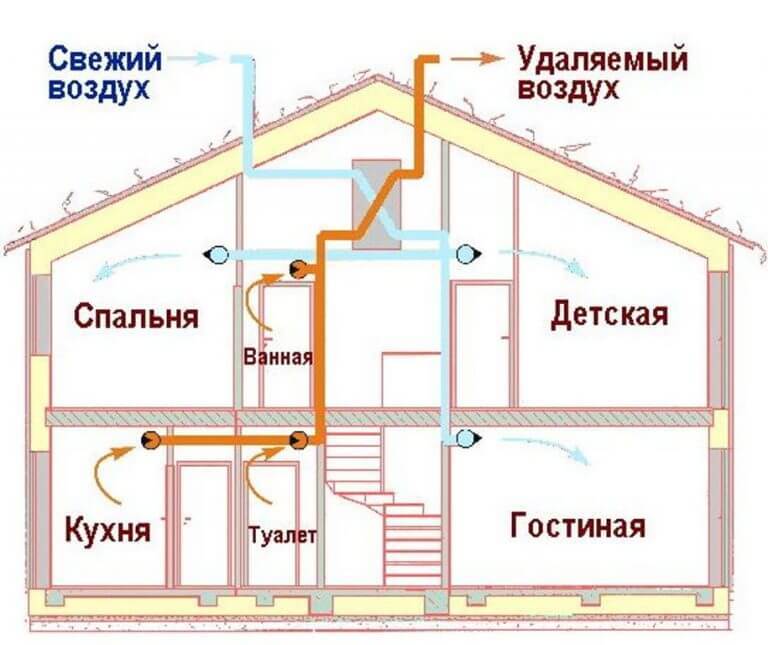

Схема вентиляции частого дома

Сеть для распределения воздуха состоит из труб, фасонных изделий (поворотных элементов, разветвителей, переходников), распределяющих устройств (диффузоров, решеток). На ее основании можно определить:

• рабочее давление вентилятора — оно зависит от технических параметров агрегата, типа и диаметра воздуховодов, числа поворотных и соединительных элементов, используемых распределителей воздуха. Чем длиннее магистраль и больше на ней разных соединителей, поворотов, переходников, тем большее давление должен создавать вентилятор;
• скорость передвижения воздушных масс — зависит от диаметра магистралей. Для жилых домов это 2,5-4 м/с;
• уровень шума — зависит от сечения магистралей и скорости передвижения по ним воздуха. Тихую работу вентсистемы обеспечат трубы большого диаметра. Если установить их нет возможности, используют магистрали сечение 160-250 мм, оснащенных распределительными решетками 20х20, или 20х30 см.

Согласно межгосударственному стандарту (ГОСТ 21.602-2003), на схеме должны быть отображены все элементы вентиляционной системы. Они обозначаются определенными символами и подписываются.

Схема вентиляционной системы

В данном документе также содержатся ссылки на другие нормативные акты, регламентирующие графическое обозначение направления воздуха в системе вентиляции, ее составляющих элементов (вентиляторов, труб).

Трубы

Чтобы проживание в коттедже было комфортным и безопасным для человека, необходимо организовать его вентилирование. Это не только обеспечит благоприятный микроклимат, но и продлит эксплуатационный срок самого сооружения. Существует несколько видов обустройства воздухообмена в помещениях. Выбор конкретной системы зависит от площади, конструктивных особенностей дома, количества проживающих в нем людей, бюджета. Чтобы она работала эффективно, ее планирование и монтаж лучше поручить профессионалам, имеющим опыт работы в данной сфере.

Какие функции

Действительно ли вентиляция необходима, чтобы придать ей такое большое значение? Такой вопрос может задать только дилетант. Потребность в постоянной системе воздухообмена трудно переоценить как с точки зрения создания и поддержания наиболее комфортного для жизни и безопасного для здоровья человека микроклимата, так и с точки зрения обеспечения длительной безаварийной эксплуатации здания в целом.

Кислород в воздухе необходим для нормальной жизнедеятельности человека. Во время дыхания его постепенно заменяет углекислый газ, а при отсутствии постоянного притока свежего воздуха атмосфера в замкнутом пространстве становится тяжелой, удушливой, вызывая быструю усталость, сонливость, беспокойный сон или даже более серьезные реакции в виде одышки, головокружения, конвульсий и т.д., особенно у людей, страдающих хроническими заболеваниями дыхательных путей и кровообращения.

Эффективная вентиляция уже сейчас необходима для поддержания богатой кислородом, дышащей и комфортной атмосферы в доме.

Невозможно избежать того, что человеческая жизнь постоянно сопровождается запахами. Это пот и другие вполне нормальные выделения из организма, запах которых не особенно приятен, это парфюмерия и косметика, это бытовая химия и другие источники. Если эффективная вентиляция не будет обеспечена постоянно, атмосфера в жилых помещениях очень быстро станет непригодной для нормальной эксплуатации.

Даже если мы не учитываем ванную комнату, кухню, в жилом пространстве дома всегда накапливаются запахи, которые могут испортить комфортный микроклимат.

На улице уже почти нет домов с “удобствами”. Комфорт проживания ассоциируется с оборудованной ванной комнатой или, по крайней мере, с душем, теплым туалетом или комбинированной ванной комнатой. Вентиляция должна быть организована таким образом, чтобы воздух вместе с запахами и парами из этих помещений не попадал в жилые помещения, а немедленно выводился наружу.

Кухня всегда нуждается в особом внимании. Это связано с повышенной температурой в этом помещении при приготовлении пищи, продуктами сгорания при использовании газовой плиты, а также многочисленными запахами, приятными и не очень приятными, с жирными дымами и большим количеством пара. Все это должно быть немедленно вывезено из дома.

Приготовление пищи обязательно предполагает большое “разнообразие” с точки зрения степени “приятности” запахов, повышенной влажности и высокой концентрации продуктов сгорания газа. Все это требует быстрого удаления снаружи.

Воздух, выдыхаемый людьми и животными, всегда содержит высокую концентрацию водяного пара. Кроме того, избыточной влажности в помещении способствуют различные бытовые электроприборы – стиральные и посудомоечные машины, утюги, электрочайники и т.п. К этому можно добавить сушку постиранной одежды, влажную уборку и другие причины.

Высокая влажность воздуха, не имеющая выхода из-за отсутствия или недостаточной вентиляции, приводит к влажным стенам, которые становятся любимым “трамплином” для развития разнообразной микрофлоры – грибов, плесени, мха, а при сильных морозах – окна покрываются коркой льда. Прочность переувлажненных строительных конструкций, выполненных из любого материала, резко снижается.

Слишком высокая влажность не так безобидна, как может показаться необученному глазу. Это все последствия отсутствия или неэффективности вентиляции.

К сожалению, не все хорошо с многими материалами, которые обычно используются для отделки, изоляции или производства мебели. Многие из них способны выделять в атмосферу дома такие вещества, как формальдегид, стирол и другие токсичные соединения. Вентиляция помогает максимально снизить эти выбросы.

При проектировании любого здания в наши дни особое внимание уделяется вентиляции. Если владелец по каким-либо причинам получил дом, не оборудованный такой системой, ему придется сделать это без промедления

Вначале будет проще организовать естественную вентиляцию, так как она обычно не требует чрезмерных затрат и больших изменений в интерьере.

Вентиляционные клапаны для окон

Естественная схема вентиляции в квартире способна обеспечить жильё кислородом благодаря проветриванию через окна, форточки, щели в полу или дверях. Но данные способы были актуальны ранее, современные же окна характеризуются высокой герметичностью. Естественные отверстия заменяют специальными регулируемыми отверстиями. Это небольшие вентиляционные решения с хорошим функционалом.

Стеновые и оконные клапаны

Насколько эффективно действуют отверстия реально прочувствовать только с наступлением холодов. Холодные потоки, забор которых осуществляется с улицы, внутри конструкции смешивается с тёплым кислородом комнаты, и только после этого попадает в жильё.

Составление схемы вентиляции для дома

Схема вентиляции составляется перед началом строительства дома или же перед началом капитального ремонта. Если это первый вариант, то для устройства веншахт выбирают внутренние стены дома, отделяющие котельную, кухню, ванную и туалет. Именно эти помещения более всего нуждаются в вентиляции.

Чтобы все правильно устроить и установить оборудование, нужно взять план дома. Если он двух или трехэтажный, то потребуется план каждого этажа (+)

На схеме нужно нанести вентиляционные каналы приточного и удаляемого воздуха, которые будут проходить сквозь комнаты. Следует обязательно указать, где будут располагаться приточные клапаны, вентиляторы, рекуператоры и прочее оборудование, которое предусмотрено в выбранной системе вентиляции.

Ориентируясь на составленную схему предстоит рассчитать мощность агрегатов для каждого помещения и подобрать диаметры вентиляционных труб.

Еще один важный момент – следует учитывать потребность каждого помещения в свежем воздухе в м3.

Согласно нормативам, различным помещениям требуется обеспечить разное количество свежего воздуха в час:

• для кухни – 60 м3 при электроплите и 90 м3 при газовой;
• для ванных комнат –25 м3 в час;
• при совмещенных санузлах – 50 м3;
• для кабинетов, детских комнат, гостиных – 3 м3 на 1 м2 площади.

Для котельных нужно прокладывать отдельный вентканал. Учитывая нормы, нужно рассчитать потребность в свежем воздухе и подобрать соответствующую мощность оборудования, которое способно обеспечить требующуюся скорость движения воздушного потока

Причем важно сделать запас на 30%, чтобы система не работала на пределе своих возможностей

Виды вентиляционных систем

Согласно базовым требованиям гигиенических и санитарных норм, производительность вентиляции любого типа должна составлять:

• 3 м3 в час на 1 метр квадратный площади для жилых комнат;
• 25 м3 для раздельных санитарных узлов;
• 50 м3 для сантехнических помещений.

Количество свежего воздуха, которое необходимо подавать в различные комнаты, зависит и от ряда других факторов – числа людей, характера и частоты выполняемой работы, концентрации вредных веществ.

В жилых помещениях на одного взрослого человека вводят 35 м3 воздуха, для детей в возрасте до 10 лет берут норму 15-20 м3 в час, детям немного старше — 25 м3.

Спроектированная вентиляционная схема с соблюдением этих параметров будет гарантировать регулярный стабильный приток свежего воздуха и комфортное проживание в частном доме.

Системы воздухообмена бывают трех типов:

• естественные — с естественным побуждением циркуляции воздушных потоков;
• механические — с принудительным поступлением и вытяжкой воздуха;
• комбинированные — с частичным применением механической вытяжки и естественного поступления свежих воздушных масс.

В доме необходимо организовать непрерывную автоматическую подачу чистого воздуха. Изменяться может только интенсивность притока и удаления.

Наиболее экономичной и удобной в эксплуатации является естественная вентиляционная система, бесперебойно функционирующая без электричества

Но с другой стороны, задействованные принудительные механизмы значительно упрощают проветривание жилых и вспомогательных помещений.

А о том, как правильно произвести расчет вентиляционной системы для дома читайте далее.

Требования к установке: все по закону

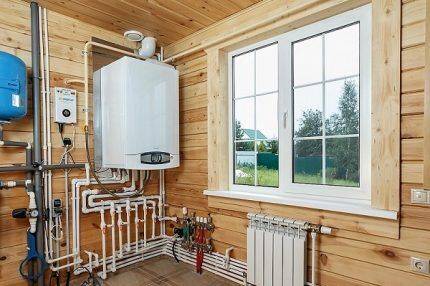

При установке газовых котлов, которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

• наличие прочного фундамента и бетонированного пола;
• проложенные коммуникации – водопровод, канализацию, трубы отопления;
• утепление стен и газоотвода для предотвращения замерзания в холодный период;
• площадь – не менее 15 м³;
• высоту потолков – 2,2 м и выше;
• обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

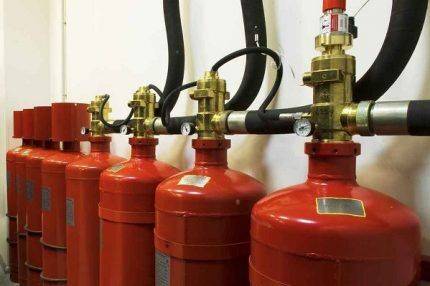

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

• вывод газов и подача воздуха осуществляются через отдельные каналы;
• размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
• котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
• если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или настенного газового котла должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Видео: как устроить естественную вытяжку

Не стоит забывать и о системе кондиционирования. Грамотно-организованный тандем естественной, принудительной вентиляции и кондиционирования, сделает жизнь в доме комфортной и безопасной для здоровья. опубликовано econet.ru

Как сделать вентиляцию в частном доме своими руками в уже построенном доме?

Какие бы варианты устройства вентиляции в новом доме мы не выбрали, в любом случае это будет еще один этап ремонта. Небольшой этап, но с мусором, пылью и прочими неприятными атрибутами.

Если хозяева к этому не готовы, то можно остановиться на простейшем способе вентиляции помещений – через открытые окна. Современные металлопластиковые окна позволяют проветривать комнаты в 3 режимах, включая микропровертивание. Поэтому стоит сравнить временные и финансовые затраты и принять решение, приступать ли к устройству дополнительной вентиляции. Конечно, все было бы проще, если бы вентиляцию в загородном доме  предусмотрели на этапе строительства.

Устройство принудительной вентиляции, а также установка кондиционеров не рассматривается в этой статье, так как для проектирования и монтажа такого оборудования нужно пригласить специалистов.

Если вы все-таки решились, то первым делом необходимо проанализировать конструктивные особенности архитектуры дома. Этажность повлияет на сечение воздуховодов, на их количество или диаметры на каждом этаже.

• Наличие чердачного помещения позволит объединить воздуховоды именно там, а не на последнем этаже под потолками.
• Высота потолков может ограничить прокладку горизонтальных воздуховодов.
• Для смежных комнат можно предусмотреть совмещенные воздуховоды.
• От толщины внешних стен зависит, можно ли будет установить приточные диффузоры с обратными клапанами для предотвращения выброса воздуха наружу. Или от них придется отказаться.

Самостоятельное обустройство притока воздуха в помещение

Наиболее простой способ обустройства приточной вентиляции в загородном доме – это установка приточных клапанов. Их установить может любой домашний мастер с навыками работы электроинструментом.

• Прежде всего, нужно просверлить отверстие соответствующего диаметра в несущей стене. Это самая трудоемкая часть работы, которую можно сделать при помощи перфоратора и бура нужной длины. Если вы хотите чтобы входящий воздух подогревался в холодное время года, то отверстие нужно сделать за, или над батареей отопления. Воздух будет входить, встречать на своем пути отопительные приборы и нагреваться.
• Установить приточный клапан, а щель между ним и стеной запенить монтажной пеной.
• Отрегулировать клапан на поступление нужного объема воздуха.

Принудительную вентиляцию в дачном доме или небольшом загородном коттедже, очень просто можно осуществить с помощью компактных вентиляционных систем. В их конструкцию входят: приточный и вытяжной вентилятор, фильтр очистки воздуха, калорифер, и блок автоматики, для синхронизации и управления всеми процессами. Для установки вам потребуется:

1. Просверлить, согласно размерам два отверстия, для приточного и вытяжного воздуховода.
2. Установить на штатное место телескопические воздуховоды.
3. Подсоединить к ним блок с остальным оборудованием и подключить его к электросети.

Необходимость вентиляции подполья

Организация вентиляции подполья в частном строении обязательна по следующим причинам:

• От разницы температур на улице и под полом конденсат оседает на лагах с балками перекрытия и на цоколе. Без организации проветривания капли воды с содержанием кислоты разрушают бетон, кирпич, древесину, вызывая коррозию строительных материалов.
• Влажность способствует появлению, расселению и развитию плесени и грибка, поражающих и древесину, и металл, и бетон. Уже появившаяся плесень при естественной нормализации уровня влаги никуда не исчезает, а при последующем его повышении начнет развиваться на пораженных участках более активно;
• Замкнутое пространство подпола накапливает углекислый газ, особенно, если в нем хранятся осенние заготовки с собранным урожаем.

Влажность подполья усиливается из-за контакта с грунтами, в которых всегда есть вода в разных пропорциях.

Особенно влажность ощущается на уровне почвы, т.е. почвенно-растительного слоя мощностью до 40см, активно впитывающего осадки и регулярно орошаемого во время полива.

В случае отсутствия или недостаточно эффективного действия вентиляционной системы в подполе будет сыро. Из-за недостатка кислорода сформируется благоприятная среда для развития анаэробных бактерий. В дополнение ко всему, станет накапливаться углекислота

Вентиляция подпола необходима практически при любых конструктивных решениях. Исключением является сооружение пола по грунту, согласно которому балки или плиты кладут прямо на песчаную или щебенистую отсыпку, а не перекрывают ими пролеты между стенками фундамента.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера – мы постараемся вам помочь.
