Как сделать Печь кузнецова с водяным отоплением дома своими руками: порядовка и схема

Конструктивные особенности

Все печи Кузнецова (а их, напомним, более 150 образцов) можно разделить по функционалу:

  • отопительные;
  • варочные;
  • камины;
  • гриль;
  • комплексные.

И хотя самой популярной моделью являются варочные, где предусмотрена функция приготовления пищи, все указанные агрегаты работают по одному и тому же принципу –разделение горячих газов на потоки.

Так выглядит схема печи с водяным контуром:

Усиление нижнего прогрева повышает уровень комфортности человека. Пол прогревается не только под пятном конструкции, но практически по всему периметру, соответственно, увеличивается площадь теплоотдачи, помещение прогревается быстрее и эффективнее.

Некоторые специалисты пытаются доказать неэффективность подобной технологии, ссылаясь на то, что задерживаемый дым ухудшает тягу. Однако, уже более 50 лет такая конструкция считается самой эффективной. Именно поэтому мастера пытаются сделать печи Кузнецова своими руками, находят чертежи, консультируются с автором технологии.

Агрегат можно использовать не только для отопления и приготовления пищи, но и для обеспечения горячего водоснабжения. Достаточно на обратной стороне колпака наварить чугунный или стальной теплообменник.

Почему колпаковый метод такой результативный?

  1. Дымные газы расслаиваются по температурному признаку за пределами топки.
  2. Чем больше колпаков в пределах одной конструкции, тем больше препятствий встречает горячий газ и тем дольше он задерживается внутри.
  3. Расположение колпака непосредственно за топкой – горячий газ моментально попадает в колпак и сохраняет высокую температуру. В колпаке собираются одновременно все продукты сгорания, что увеличивает время их переработки и сокращает сажный налет на дымоходе. К слову, именно поэтому самодельные отопительно-варочные печи Кузнецова не нуждаются в частой чистке.
  4. Теплообменник также располагается вне топки, соответственно, не забирает часть тепла и не снижает КПД.

Говоря иными словами, продукты сгорания, попадая в колпак (-и) вынуждены отдавать все свое тепло, чтобы выйти оттуда. Нижнее выходное отверстие выпускает наружу только холодный газ, уже отдавший всю свою температуру.

Если речь идет о печи с водяным контуром, то в теле присутствует двойной регистр стальных труб, выдающие мощность 17-63 кВт. Предусмотрены также двухконтурные агрегаты, производящие одновременный с отоплением нагрев воды.

А теперь приступаем к ответственному процессу – делаем печь Кузнецова своими руками, публикуем чертежи, видео, пошаговое руководство.

Подготовительный процесс

Необходимые материалы:

  • песок – 150 кг
  • кирпич красный полнотелый – 755 штук;
  • шамотный кирпич – 65 штук;
  • среднефракционная огнеупорная глина – 135 кг;
  • чугунная дверца на поддувало (можно изготовить самостоятельно из спаренного стального листа);
  • стальная проволока;
  • арматура для колосниковой решетки или уже готовый колосник;
  • уголок 350х400х400 мм;
  • задвижка.

Все кирпичи перед кладкой проверяются вручную, на них не должно быть полых трещин, минимальное количество сколов.

Сделать кузнецовку может даже начинающий мастер, при этом важно соблюдать технологию кладки и порядовку

Фундамент

Идеальным фундаментом считается связанный с домом, но только в том случае, если дом и печка строятся одновременно. В противном случае следует готовить новый, а не пытаться связать с прежним.

На фундамент укладывается слой битумной изоляции или рубероид, чтобы исключить проникновение грунтовых вод и намокания нижнего ряда.

Сам конструктор рекомендует изготавливать фундамент из силикатных печей полностью по пятну.

Порядовка

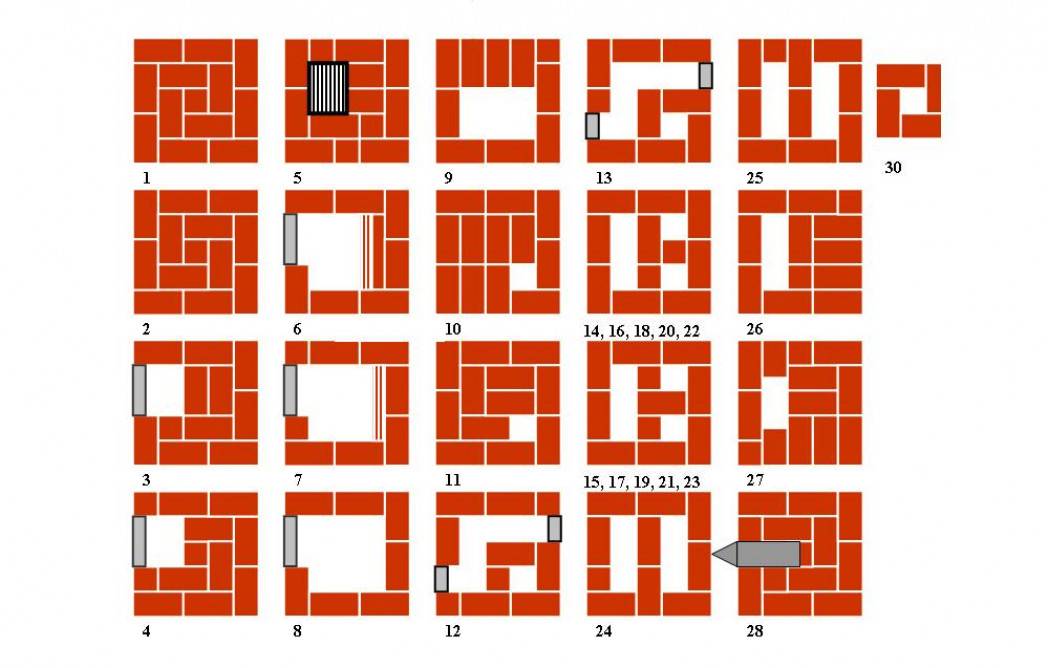

Перед тем, как начинать порядовку, необходимо заранее рассчитать расположение дымохода в соответствии с чертежом. Только после этого можно приступать к собственно укладке

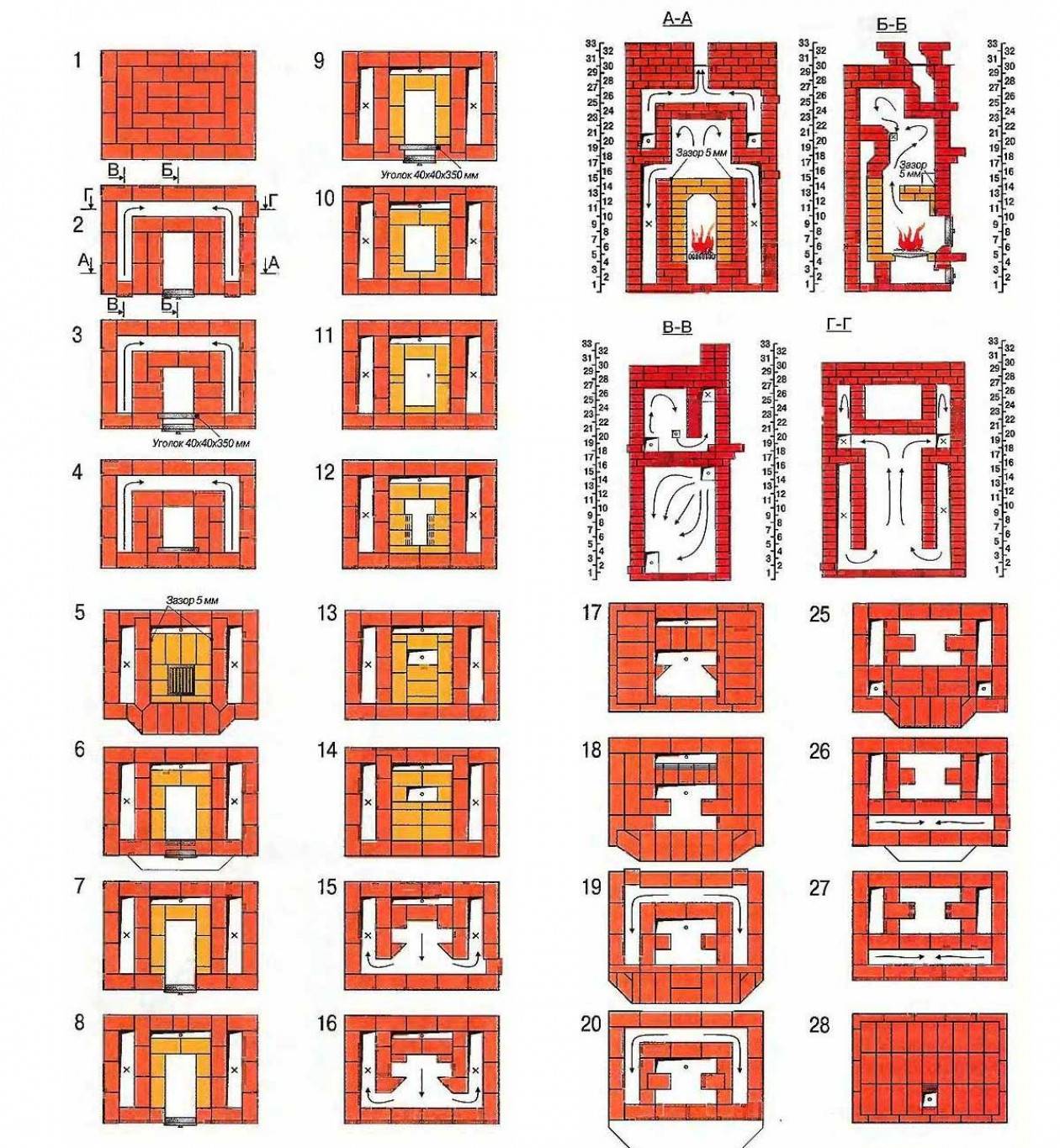

Для того, чтобы не ошибиться в количестве рядов и последовательности укладки, посмотрите видео порядовки печи Кузнецова

Видео 2 Порядовка

Пошаговая инструкция

  1. Первые 2 ряда выкладываете насухо из шамотного огнеупорного кирпича. Сам конструктор рекомендует делать нижнюю часть толще, но 2 ряда – оптимально для эффективной конвекции. После того, как выложен первый ряд, замеряете углы – они должны быть ровно по 900. С 3-го ряда начинается подготовка траектории дымовых каналов.

Требования к печам с водяным обогревательным устройством

Особых условий к таким конструкциям не предъявляется. Это может быть обычное сооружение, даже классическая русская печь, в топливнике которой установлена емкость с водой, подключенная к трубам и радиаторам. Вариантов множество, в том числе варочные печи. Главное – обеспечить хорошую тягу, чтобы горение происходило интенсивно, нагревая кирпичное устройство и теплоноситель. Конструкции с особыми условиями протекания процесса не всегда подходят.

Регистр в дымовом канале

Длительное горение извлекает энергию из дров медленно. Конструкция критична к температуре газов: при недостаточной гаснет, образуется спекшаяся масса, которую трудно удалить. Повышение, наоборот, приводит к появлению пламени, что для устройства – аварийная ситуация. Требуется точно поддерживать тепловой баланс. Поэтому подобные изделия пригодны для совмещения с водяной системой только вместе с автоматикой, регулирующей подачу воздуха, или могут нагревать воду в аккумулирующем баке с последующей запиткой оттуда в систему отопления.

Схема установки водяного контура

Регистр необязательно размещать в топке, расположение над ней тоже может оказаться эффективным, только следует знать, как это сделать. Этот вариант оправдывает себя при использовании печи с колпаковым дымоходом, где размещается теплообменник. Там задерживаются горячие газы, пока не остынут, нагревая воду. В топливнике с котлом дрова сгорают не полностью – газы охлаждаются от контакта с ним, температура недостаточная, чтобы процесс протекал, не оставляя много сажи и копоти.

Топливник в печи с варочной плитой

В колпаковой печи горению в топке ничто не препятствует. Конструкция нагревательного устройства очень простая – прямой вертикальный регистр из труб. Именно возле него собираются самые горячие газы, а охладившиеся опускаются и двигаются в дымоход. Подобным образом циркулирует вода в теплообменнике: холодная поступает снизу, нагреваясь, поднимается, где под колпаком самая высокая температура. Отсюда направляется по трубам в систему.

Все чаще для обогрева применяется, кроме твердого топлива, отработка моторного масла. В печи также устанавливают водяную рубашку, помещение нагревается от стенок и теплоносителя. Конструкция особая, ведь сгорает не масло, а его пары. В домашних условиях создать можно, но требуется хорошо разобраться в устройстве.

Подготовительные работы

В первую очередь необходимо выбрать место для строительства печи. Проще всего делать это до постройки дома — тогда и печь, и здание проектируются совместно так, чтобы отапливались три или хотя бы два помещения. С уже готовым домом дело обстоит сложнее. В таком случае печь стремятся встраивать в межкомнатную перегородку, поскольку внедрение её в несущую стену требует сложных расчётов и опасных трудоёмких работ (часть стены придётся разобрать, удерживая нагрузку от перекрытия системой перемычек и колонн).

Можно, конечно, ограничиться простым пристенным вариантом расположения, но тогда отапливаться будет только одно помещение.

На выбранном месте нужно построить железобетонный фундамент. Его размеры должны превосходить размеры печи хотя бы на 100 мм с каждой стороны. Не допускается объединение фундамента печи с фундаментом здания — оба сооружения дают различную осадку и одно из оснований будет тянуть за собой другое, вызывая его перекос.

Под печь обязательно обустраивается железобетонный фундамент

Глубина заложения фундамента зависит от несущей способности грунта, глубины его промерзания, способа эксплуатации здания (периодически/постоянно). Обычно в зданиях с круглогодичным проживанием людей, расположенных на устойчивом грунте, фундамент заглубляют на 400–600 мм. На дно выемки следует в качестве упрочняющего слоя насыпать щебёнку, а поверх неё — песчаную подушку.

Виды колпаковых печей

И.В. Кузнецов разработал более полутора сотен моделей печей, которые могут использоваться для самых разных целей.

При этом их конфигурация и размеры могут варьироваться в зависимости от расположения колпаков. Обычно, в целях экономии площади занимаемой печью, колпаки располагаются вертикально. Друг над другом. Но могут быть расположены горизонтально. В этом случае печь получается низкой, но длинной.

Впервые столкнувшись с печами Кузнецова на его сайте, печники-любители путаются в маркировке печей, не зная, какую конструкцию выбрать для конкретных целей.

Система маркировки Кузнецовым своих печей не представляет сложности:

  • ИОК – чисто отопительная печь;
  • ОВИК – отопительная-варочная без использования шамотного кирпича;
  • ОВИК БК – отопительно-варочная с боковым камином;
  • ОВИК ЗК – отопительно-варочная с задним камином;
  • ОВИК Л – отопительно-варочная с лежанкой;
  • Буква «Д» добавляется в индекс маркировки при наличии духовки;
  • ПКИК1К – печи со встроенным калорифером;
  • БИК – банные печи;
  • РТИК – колпаковые русские печи.

Ориентируясь на маркировку, можно выбрать необходимый тип печи. Достоинством любого проекта печей Кузнецова является то, что для каждого из видов существует несколько размеров с различной производительностью теплоотдачи. И каждый проект дается в привязке к планировке и площади отапливаемого помещения. Поэтому нет необходимости производить самостоятельные довольно сложные расчеты, чтобы остановить выбор на том или ином варианте.

Требования к отопительным системам

Системы водяного отопления, подключенные к котлам, могут иметь естественную (гравитационную) циркуляцию или принудительную — с циркуляционным насосом.

Гравитационные системы обычно подключают к теплообменникам, встроенным в дымовые каналы. Они медленнее нагреваются и в них ниже риск перегрева и закипания воды. Эффективность таких систем ниже, они подходят для небольшого, чаще одноэтажного дома. Движение воды в трубах происходит по законам физики: теплая вода поднимается вверх — в радиаторы, а холодная стекает вниз и возвращается в котел. Их легко рассчитать и сделать своими руками.

Для монтажа принудительной системы потребуется купить и установить циркуляционный насос, подобрав подходящую по мощности и цене модель. Он с заданной скоростью прогоняет весь объем теплоносителя по системе, в результате чего жидкость быстро нагревается в котле и поступает в радиаторы. Такие системы обычно подключают к котлам и теплообменникам, расположенным непосредственно рядом с топкой. Они способны быстро прогреть большую площадь, поднять воду на высоту второго этажа, обладают высоким КПД.

Следует отметить одну особенность работы кирпичной печи с водяным контуром, включающим циркуляционный насос. Насос работает от электрической сети. При внезапном отключении электроэнергии циркуляция воды в системе прекращается, вода в теплообменнике быстро перегревается, образуется пар, и может произойти взрыв котла.

Эту проблему в котлах длительного горения промышленного производства решают автоматическим отключением котла при исчезновении электроэнергии и остановке насоса. Быстро отключить кирпичную печь, обладающую запасом тепловой энергии невозможно. Нужно или восстановить работу насоса, включив аварийный источник электропитания, или погасить печь и принять меры к снижению давления в системе.

Для обеспечения безопасности в системах с принудительной циркуляцией и теплообменником, расположенным в топке, необходима установка аварийного клапана, сбрасывающего излишек давления в системе! Цена экономии на мерах безопасности может быть очень высока!

Достоинства колпаковых печей

  • Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:
  • колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;
  • температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;
  • на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;
  • для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;
  • отопительные модификации печек при компактных размерах могут отапливать значительную площадь;
  • по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

  1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
  2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
  3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
  4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
  5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
  6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
  7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

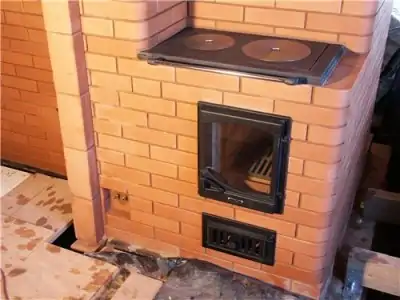

Отопительно-варочный вариант устройства

Особенностью такой конструкции будет измененное расположение первого колпака — он делается выступающим и в его своде устанавливается варочная поверхность, чаще всего из чугуна.

Плита обязательно должна быть цельной, так как из-за конструкции дым не вытягивается из колпака, поэтому будет неизбежно поступать в помещение через разъемные конфорки.

Иногда устанавливают плиту и над вторым колпаком — она не так сильно нагревается и не может служить для приготовления пищи, но будет превосходным средством для сушки овощей, фруктов, грибов и трав. Там часто делают нишу для хранения поленьев и их подсушки перед использованием.

С хлебной камерой

Такой вариант почти не отличается от стандартной отопительно-варочной печи, но дополнительно снабжен духовым шкафом, монтирующимся в пространстве первого колпака. Камеру обычно делают из чугуна или особо прочной стали, изнутри футеруют шамотным кирпичом для обеспечения более мягкого жара для выпекания.

Помимо хлебной камеры, часто устанавливают бак для нагрева воды — для этого подходит также область второго колпака. В зависимости от количества дополнительных функций размеры печи будут увеличиваться, она потребует больших затрат на топливо.

Схема печи с водяным контуром

Устройство, подключенное к водяному контуру, еще более увеличивает свою эффективность, позволяя при той же мощности обогреть значительно большую площадь.

При постройке такой печи котел устанавливается над топкой в зоне первого колпака — воду нагревают раскаленные газы, обволакивающие металлические стенки.

Горячая вода через верхний трубопровод отправляется в радиаторную систему, а через нижний поступает холодная вода.

Остывший воздух после повторного нагрева вытесняется в зону второго колпака, тем самым поддерживая теплоотдачу основной печи.

Теплообменник, устанавливаемый в печи, бывает двух разновидностей:

  • однокамерный — представляет собой отсек для воды, выполненный либо в плоской форме, либо в виде котла;
  • трубчатый — в таком теплообменнике вода постоянно продвигается вперед по трубам, расположенным друг над другом.

Более эффективным считается второй тип — благодаря меньшему объему труб, вода быстрее прогревается и расходится по радиаторной системе. Диаметр труб выбирается минимум в 50 мм — иначе вода в них может кипеть. Размеры печи с любым типом теплообменника зависят от количества колпаков, набора дополнительных функций. Если печь выкладывается только для отопления, достаточно будет компактного вертикального устройства размерами 1м х 1,2м х 2м.

Коротко о главном

Если для прогрева бани применяется классическая дровяная печь, то для нагревания воды в накопительном баке необходимо установить теплообменник. Он позволит значительно сократить расходы. Например, отпадет нужда в электрическом бойлере.

Принцип работы теплообменника очень прост. А вот конструкций много. Владельцу придется выбрать самый приемлемый только индивидуально. Потому что универсального способа не существует. И нужно только на месте решить, какой лучше всего подходит. А на решение повлияет и материал, из которого сделана печь, и место расположение накопительного бака.

Отличительные особенности и принцип функционирования

В народе отопительная колпаковая печь Кузнецова зовется просто “кузнецовка” или “колпаковка”. Свое название она получила в честь своего создателя — И.В. Кузнецова, который начал разработку новой технологии отопления еще в 60-х годах двадцатого века.

В сравнении с обычными агрегатами, функционирующими на твердом топливе, такая конструкция характеризуется большей отдачей тепла и более высокой экономичностью.

Если КПД обычной печи не превышает показатель в 60 %, то производительность колпаковых печей Кузнецова достигает 80 %.

Это обеспечивается за счет уникального принципа, который лежит в основе функционирования таких устройств, который заключается в движении газов внутри печи.

За счет собственной силы тяжести нагретые газы перемещаются по трубе, теплые воздушные массы направляются вверх и вытесняет холодные. В отличие от обычных печей, работающих по принципу “принудительного движения воздуха по дымоходу”, в кузнецовках воздух не выходит из трубы, а скапливается под колпаком. Со временем он там остывает, а после вытесняется горячим потоком воздуха.

Схема устройства колпаковой печи Кузнецова

Конструкция колпаковки и заложенный в основе ее функционирования принцип, более сложные. Однако, именно за счет того, что воздух двигается естественным образом, достигается большая экономия топлива и высокая теплоотдача. Исходя из функциональных особенностей подобные агрегаты подразделяются на:

  • колпаковая печь для бани;
  • печь для приготовления пищи ( с варочной панелью, духовкой, под казан, гриль и т.д.);
  • колпаковая печь с камином;
  • печка для отопления дома;
  • комбинированный тип.

Наибольшую популярность обрели “кузнецовки” комбинированного типа, на которых можно готовить еду и отапливать весь дом.

Для наилучшего понимания принципа действия печи Кузнецова, представьте костер, который разожжен на открытом воздухе. Поскольку постоянно к нему поступает большое количество воздуха, то он отдает немного тепла. Если накрыть этот костер металлическим колпаком, при этом оставив небольшой зазор внизу, чтобы окончательно не погасить образом, горячий воздух будет двигаться вверх и начнет отдавать тепло стенкам. После того как он охладится, он начнет опускаться вниз, а его место займет новый поток горячих воздушных масс. В этом и заключается принцип циркуляции горячих газов, который разработал Кузнецов.

На рисунке представлена схема движения газов в колпаковой печи.

Устройство водяного отопления

Водяные контуры, нагреваясь от топлива, подогревают установку, нагреваются дымовые каналы, стенки отопительного агрегата. К отопителю подключают батареи, которые становятся теплыми в процессе сгорания горючего в топке. Нагретый агрегат обеспечивает теплом помещение, пока стенки полностью не остынут.

Элементы:

  • печь;
  • теплообменник, находящийся внутри, вокруг приспособления в виде змеевика;
  • водяные контуры, размещенные по периметру помещения.

Устройство прибора

Отопительная установка, нагревающая водяные контуры, более доступна, если сравнивать с другим оборудованием для нагрева воздуха.

Схема циркуляции воды в контуре

Отопительная система построена по схеме естественной циркуляции теплоносителя по водяным контурам. Прибор устанавливают в центре помещения, по кругу располагают подводящие трубы, подключенные к основному очагу нагрева.

Устройство будет эффективно нагревать помещения и обеспечивать комфортную температуру. Дома, состоящие из нескольких ярусов, невыгодно оборудовать устройством долгого горения. Придется устанавливать большую печь, присоединяя много радиаторов, это дорого, не эффективно.

Стандартная установка с подключенными радиаторами состоит из:

  • теплообменника;
  • трубопровода из металлического контура;
  • радиаторов, толстых труб;
  • расширительного бака.

Оборудование при одноразовой закладке топлива будет обогревать дом двенадцать часов.

Печь – кирпичная или металлическая

Из какого материала лучше строить устройство длительного нагревания? Чаще выбирают кирпичную или металлическую конструкцию.

Кирпичная нагревается дольше, но теплоотдача длительней. Стальное оборудование длительного горения, наоборот, нагревается быстро, а остывает за короткий отрезок времени.

Кирпичная топка

Кирпичная установка тяжелая, должна быть капитальной, с фундаментом, дополнительными креплениями. Лучше устанавливать на этапе строительства дома.

Если планируется постоянное проживание в доме, подойдет кирпичная печь. Прибор отопления дорогой, сложен в монтаже, однако, имеет высокий коэффициент полезного действия.

Металлическая печь с подключенными водными радиаторами бюджетная. Конструкции недолговечны, однако подойдут для нерегулярного нагрева воздуха в доме.

Агрегат из металла

Выбор зависит от пожеланий хозяина жилого пространства, если хочется возвести систему отопления надолго, лучше выбрать кирпичную конструкцию.

Трубы – нержавейка или металлопластик

Если используются конструкции с водяными контурами, можно выбрать стальные, металлопластиковые или полипропиленовые трубы.

Металлопластиковые трубы популярны. Однако, если нет уверенности, что температура нагреваемой воды не превысит 95 градусов по Цельсию, лучше установить термоустойчивые трубы из нержавейки.

Теплоотдача – радиаторы или регистр

Медленное поступление тепла в контуры обеспечивает длительный обогрев помещения, нужно подсоединить правильные теплообменники для установленного основного прибора.

Выбор теплообменника

Радиатор выглядит, как батарея, регистр — соединение труб. Радиатор вписывается в интерьер. Регистр подойдет для отопления частного дачного дома. Чаще встречаются в деревнях, селах, где вопрос эстетики не важен, главное финансовая выгода, простота конструкции.

Если оборудование установлено правильно, по предварительно продуманной схеме, оба теплообменника будут обеспечивать дом теплом.

Подбираем теплообменник для топки

Чаще изготавливают из стали, чугуна, меди. Теплообменник из меди качественный, но цена слишком высока. Да и самостоятельно спаять устройство сложно.

Чугун по характеристикам лучше, чем сталь. Сделать собственными руками теплообменник сложно. Если взять готовую батарею, при сгорании горючего в топке будет постепенно выгорать уплотнитель, расположенный между секциями. Это увеличивает риск утечки воды в топку, существенно снизит коэффициент полезного действия печи. Чугунную батарею сложно почистить изнутри от сажи.

Стальной змеевик или рубашка из листового металла, самый выигрышный вариант. Конструкцию просто собрать, соединив несколько элементов.

Подготовительные работы

Прежде чем приступить к строительству, выбирают место и определяют конструкцию и расположение дымохода (как в помещении, так и на крыше). После этого можно начинать работы по обустройству основания печи. Если отопительный агрегат возводится вместе с домом, то заливают общий фундамент. В случае когда печь кладут в жилом помещении необходимо удалить часть пола, которая приходится на «кузнецовку». При этом внешний контур основания печи должен быть на 10–15 см больше его габаритов.


Варианты размещения дымохода для колпаковой печи

Для обустройства фундамента делают углубление 20–25 см, на дно которого насыпают песчаную подушку толщиной 10 см, которую проливают водой и утрамбовывают. После этого на высоте 5 см укладывают армирующую сетку, по внешнему периметру устанавливают опалубку и заливают конструкцию бетоном. Приступать к кладке можно сразу же после его полного схватывания, которое в зависимости от температуры происходит примерно за 2–3 суток.

Кроме заливки основания, перед началом кладки потребуется подготовить раствор. Для этого берут чистую глину и просеянный речной песок. Глину высыпают в большую металлическую ёмкость, разминают и замачивают в небольшом количестве воды. После того как она хорошо раскиснет, добавляют песок и доводят консистенцию раствора до состояния очень густой сметаны. Чаще всего печники используют пропорцию 3 части глины на 1 часть песка, но правильное соотношение компонентов зависит от типа глины — чем выше её жирность, тем больше потребуется добавлять песка (вплоть до соотношения 2:1).

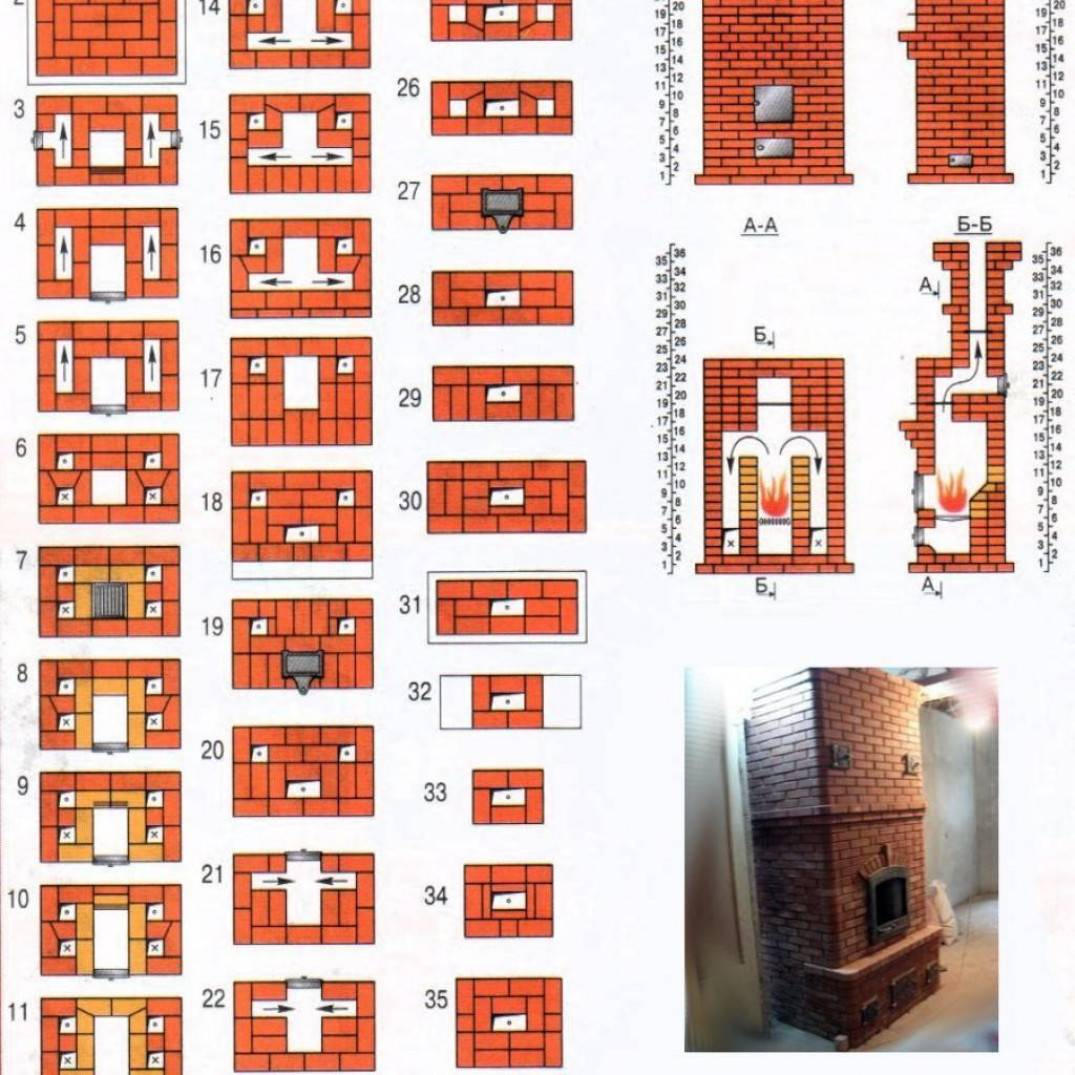

Приступая к работе, лучше распечатать порядовки на бумаге, в процессе строительства зачёркивая каждый уложенный ряд

Особое внимание уделяют местам установки футеровочного слоя — на схемах они выделяются пунктиром или другим цветом. Учтите, что если вместо огнеупорного материала будет использован обычный кирпич, то такая печь будет не только недолговечной, но и малопроизводительной

Кладка кирпичей для печи с водяным котлом

Кладка кирпичей для печи с водяным котлом выполняется следующим образом:

  1. Закладывается фундамент из бетона с армированием.
  2. Для кладки используется глиняно-песчаный раствор. Лучше всего замочить глину и песок на ночь. Комки глины и песка растираются. На следующий день оба компонента смешиваются в соотношении: 1 порция глины на две порции песка.
  3. Поверх фундамента укладывается слой гидроизоляции в виде рубероида.
  4. Распределяется слой раствора равномерно и по уровню поверх гидроизоляции, после чего можно приступать к укладке первого слоя кирпича.
  5. Первым формируется контур поддувала и устанавливается для него дверца. Далее поверх выложенных нескольких слоев кирпичной кладки размещается решетка разделяющая топку и поддувало, в котором будет скапливаться зола.
  6. При формировании топки учитывается размер водяного котла с обязательными зазорами между его внешними стенками и кирпичной кладкой по периметру топки. По контуру первого ряда кирпичей в топке формируется бортик для установки уголка. Именно на уголки будет закрепляться котел. В боковых стенках топки обязательно оставляются проемы для вывода труб обратки и подачи.
  7. Выводятся стенки дымохода с обязательным формированием каналов для рассеивания излишнего тепла и сброса золы и гари.
  8. В довершение выкладывается дымоход. По завершении всех работ можно подключать систему отопления к котлу и проверять ее в действии.


Схема укладки кирпичей для печи с водяным котлом

Схема печи Кузнецова

С целью визуализировать принцип действия печи, приведем примитивный пример. Представьте небольшой костер, горящий на открытом пространстве. Доступ воздуха неограничен, но температура горения невысокая, а тепло беспорядочно рассеивается во все стороны. Если накрыть пламя большим чаном — колпаком, оставив внизу достаточный просвет, то костер не погаснет, но характер процесса изменится.

Раскаленные газы естественным образом поднимутся в верхнюю зону чана и создадут препятствие неограниченному потоку воздуха извне. И только отдавая тепло стенкам чана, они будут охлаждаться, опускаться к проему и постепенно выходить наружу, уступая место более нагретому потоку. Таким образом, в зону горения попадет ровно столько воздуха, сколько нужно для сжигания топлива. Разогретые газы не могут быть вытеснены холодным воздухом, пока не остынут сами, процесс становится саморегулирующимся.

Фокус в том, что строительство печей по системе Кузнецова происходит с использованием не одного колпака, а двух, соединенных между собой вертикальным каналом. Цель такого усовершенствования – решить проблему с эффективной передачей теплоты сжигания в пространство помещения. Продукты горения с высокой температурой поднимаются под свод первого колпака, отдавая теплоту его стенкам. В результате газы охлаждаются и начинают опускаться вниз под собственным весом и давлением восходящего горячего потока из топки.

В оптимизации процесса И.В. Кузнецов пошел еще дальше, он изобрел метод разделения потока газов по температуре еще на первом этапе процесса – сразу после топливника. Для этого пространство колпака отделяется от топки перегородкой, не доходящей до самого свода. Благодаря этому горячий поток с ходу попадает в верхнюю зону. Для газов с низшей температурой предназначается сухой шов в печах Кузнецова, устроенный в перегородке в виде щели заданного размера. Суть процессов изображена ниже на схеме печи:

В результате под первым колпаком образуется постоянное турбулентное движение газов с равномерным распределением по температуре. Это приводит к тому, что в печь не может попасть больше воздуха, чем требуется, его «не пустят» горячие продукты под сводом и перегородка. В таких условиях топливо сгорает целиком, оставляя отход в соответствии с зольностью.

Во втором, верхнем колпаке, происходит такое же движение. Продукты с низкой температурой стелются понизу, в то время как горячие газы поднимаются под свод и продолжают остывать, передавая энергию кирпичным стенкам. Охладившись, они опускаются вдоль вертикальной перегородки, после чего попадают в дымоход.

Как нужно складывать печи колпаковые

Своими руками сложить печь Кузнецова нетрудно. Следующие сведения будут необходимы для правильной постройки:

  • Газ способен заполнить любой объём, который будет предоставлен. Соответственно форма колпака не имеет значения, она может быть любого размера.
  • Стенки колпака одинаково нагреваются в каждом горизонтальном сечении. Верхняя часть резервуара является самой горячей.
  • Источник тепла может быть размещён произвольно, однако он должен находиться в нижнем ярусе колпака.
  • Возможно использование нескольких тепловых источников.

Не рекомендуется делать собственный объект, если это первый опыт кладки. Во-первых, это сложно, а во-вторых, существует большая вероятность ошибиться. Лучше воспользоваться готовыми планировками, они есть в интернете. Не стоит выбирать сразу сложные конструкции, лучше начать с чего-то простого.

Для того чтобы сложить печь Кузнецова, необходимы:

  • Болгарка;
  • Проволока металлическая;
  • Уголок стальной;
  • Печное литьё: дверки, задвижка и решётка колосниковая. Поддувальная, очажная и топочная плита;
  • Песок. Он должен быть очищенным, его должно быть больше глины в два раза.
  • Раствор, предназначенный для кладки (вода, глина и конский навоз). Глина должна быть огнеупорной;
  • Дрель с насадкой миксер или перфоратор;
  • Колосник;
  • Стальная пластина;
  • Кирпич полнотелый, предназначенный именно для этих работ. Кирпич должен быть огнеупорным. А также необходим кирпич для кладки снаружи.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
