Крепление к стене
Как уже было сказано выше, к стене крепятся такие модели, как купольные и навесные, хотя они внешне существенно отличаются. Крепление осуществляется за счет предусмотренных производителем отверстий, расположенных на задней стенке корпуса. Некоторые производители комплектуют подобные изделия специальными шаблонами. Приложив шаблон к стене, отмечаются места крепления, после чего сверлятся отверстия в стене, забиваются дюбеля и в заключение изделие крепится с помощью винтов. Зачастую в комплекте идут и элементы крепления, которые представлены дюбелями и винтами. Если шаблона нет, то придется попотеть, тщательно измерив расстояние между отверстиями, после чего эти размеры следует перенести на стену.
Крепить вытяжку к стене надо через штатные отверстия в корпусе
Конечно, самому все сделать достаточно трудно, поэтому лучше иметь помощника
На этом этапе очень важно позаботиться о том, чтобы вытяжка была закреплена строго по уровню
Будет хуже, если на том месте, где должна висеть вытяжка, проходят трубы и непосредственно к стене закрепить вытяжку не получится. В таком случае придется сначала к стене закрепить бруски из дерева, а уже к ним придется закрепить вытяжку. К сожалению, это не лучший вариант, поскольку вытяжка окажется удаленной от стены и, не будет располагаться непосредственно над плитой, а пространство за вытяжкой – это комфортное место для обитания тех же тараканов, например.
Как установить вытяжку на стену, если мешает газовая труба или стена неровная
Вместо деревянных брусков допустимо воспользоваться специальными длинными шпильками, но опять же, это не очень хороший вариант, поскольку надежного крепления не получится. Лучше позаботиться о том, чтобы вытяжке ничего не мешало, хотя не всегда это возможно.
Как установить вытяжку на неровную стену
Watch this video on YouTube
Какие инструменты и материалы понадобятся для установки
Рассмотрим почти идеальный вариант, когда монтаж вытяжки производится в шкаф, расстояние между стенками которого больше или равно посадочному габариту встраиваемой техники, которая предназначена для крепления к внутренней полке. В таком случае для проведения работ понадобится:
- средство разметки – карандаш, однако практика работы с ДСП показывает, что маркер 0.5 мм – лучше;
- рулетка и столярный уголок;
- сверло по дереву диаметром 10 мм;
- электролобзик и пила по дереву типа CleanWood с разверткой зубьев внутрь полотна;
- в случае наличия круглого воздуховода не лишней будет пила для электролобзика, специально предназначенная для криволинейных резов, с прямым зубом и малой шириной полотна;
- отвертка и работ бит для работы с конфирматами;
- четыре пластиковых одинарных уголка;
- шило;
- шурупы типоразмера 3.5×16, по ДСП, белые;
- любой водостойкий полимерный клей (дракон, примус, контактол).
Будет рассматриваться конструкция шкафа с распашными дверками.
Сразу стоит отметить, что монтаж встроенной вытяжки в шкаф с распашными дверками может потребовать переноса петель. Такую работу можно проделать и самостоятельно, однако в статье не будет даваться советов по проведению данного этапа, так как от конструкции двери может зависеть тип петли, размеры посадочных углублений, а также конкретные расстояния, на которых производится монтаж лап фурнитуры.
Габариты изделия
Встроенная вытяжка — типовое изделие с разными габаритами и соответствующими параметрами. При определении размеров на первый план выходит ширина устройства — стандарт, который задается производителем. Так, у компактных встраиваемых моделей этот параметр равен 50 см. Обычно данному размеру соответствуют выдвижные, телескопические и прочие вытяжки с рециркуляционной системой очистки воздуха, обладающие относительно небольшими габаритами и невысокой производительностью.
Полноформатные вытяжки имеют ширину 60 см. К этой категории относится большинство купольных моделей, подключаемых к вентиляции. Подобные устройства обладают наиболее высокими показателями производительности, подходят для просторных кухонь.
При выборе модели необходимого размера следует обращать внимание на габаритные характеристики шкафа для вытяжки. Он должен соответствовать выбранной технике по ширине, длине и высоте
Кроме этого, такое требование актуально для купольных вытяжек. Подобные системы комплектуются жесткими или гибкими элементами воздуховодов для подключения к вентиляции, которые также занимают достаточно много места. Шкаф под вытяжку шириной 60 см должен обеспечивать свободное размещение элементов системы удаления воздуха без их пережатия или блокировки.
Необходимая мощность
При выборе такого типа оборудования важным критерием, который имеет серьезное влияние, является производительность очистки воздуха, что измеряется в кубометрах. Это значение определяет, какое количество воздушных масс рассматриваемый тип оборудования может пропустить через себя за один час работы.
Если говорить об отечественных нормативах, воздух в кухонном помещении в течение часа должен обновлять полностью 12 раз. И если вам нужно провести подсчет мощности, это можно сделать по простой формуле – высоту потолков необходимо будет умножить на площадь кухонного помещения и полученное число умножить на 12.
При проведении подсчетов необходимо сделать небольшой запас на падение мощности по причине наличия различных воздуховодных изгибов, протяженность шахты вентиляции и другие характеристики. Для этого к результату, который был получен, следует прибавить 30%.
Большое количество недорогих установок встраиваемого типа отличается небольшими габаритами, но это преимущество может стать проблемой в плане недостаточной мощности воздухонасоса. Данную проблему можно устранить небольшой доработкой, которую можно легко выполнить собственноручно.
Суть в том, чтобы смонтировать дополнительный вентилятор канального типа в любой части воздуховода отходящего типа. Для осуществления этой затеи потребуется всего лишь парочка переходников. Нужно проложить шнур электроснабжения вентилятора либо параллельно с каналом, либо в нем самом.
Установка может осуществляться и с целью увеличения мощности уже с учетом того, что работает штатный вентилятор и дополнительный канальный. При желании можно осуществить и замену встроенного решения моделью наружного типа с получением мощности в два-три раза большей, чем стандартная производительность вентиляторов. Понятное дело, что слишком мощным вентилятором никто не будет комплектовать недорогую систему.

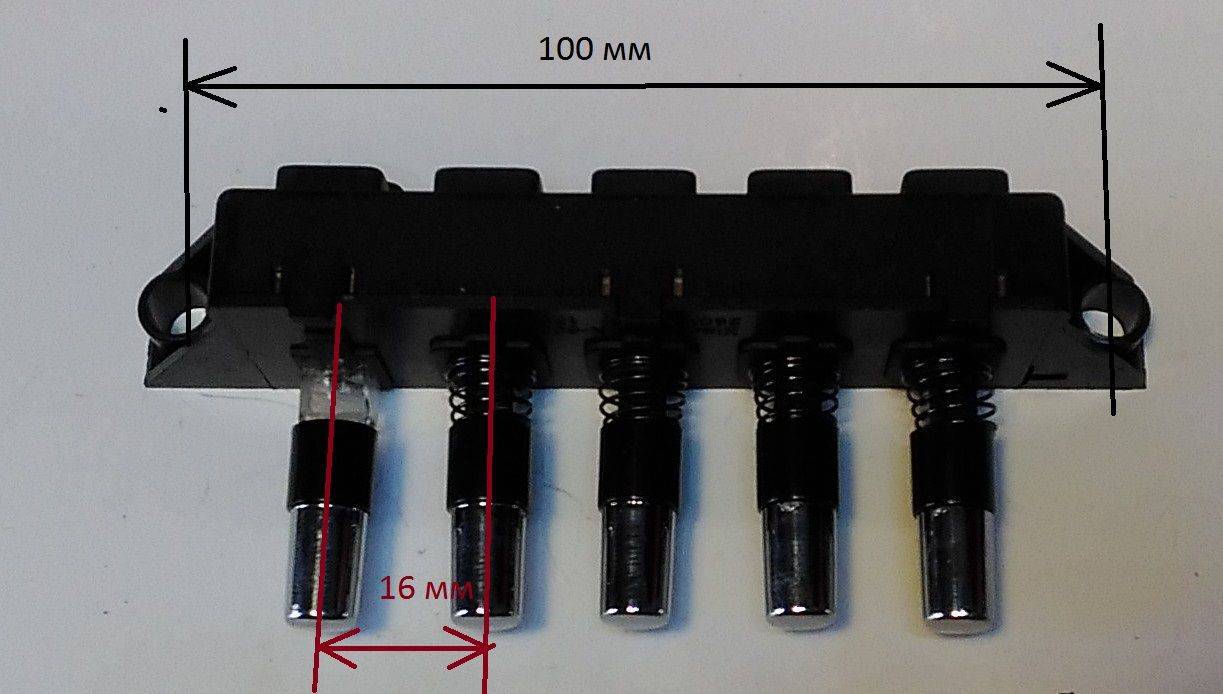

Необходимо не забывать, что переключатель, которым комплектуются вытяжки, имеющие возможность работы в различных режимах, может оказаться не рассчитан на подключение еще одного вентилятора, помимо стандартного. Тогда лучше не пытаться разобраться в сути устройства такого выключателя, а просто осуществить установку дополнительного тумблера корпусного типа. Для этого требуется всего лишь просверлить еще дополнительное отверстие в любой удобной части прибора и произвести установку выключателя и его подключение.
Требования к монтажу вытяжки
Установленная вытяжка и вентиляция на кухне должна отвечать следующим ключевым правилам:
- мастера четко выполняют все требования паспортов оборудования;
- горизонтальность вытяжки устанавливают по уровню;
- для трассы подключения выбирают воздухопроводы одного диаметра;
- в процессе работы минимизируют количество сужений, существенно повышающих уровень шума;
- не допускают повороты с углом большим девяносто градусов;
- количество поворотов должно быть наименьшим;
- разрешено максимум три поворота при разводке воздуховодов;
- при длине трассы более трех метров необходимо наличие второго вытяжного вентилятора;
- в процессе эксплуатации трассу прочищают пару раз за год.
Подбор материала воздухопровода
В качестве материала трассы часто используются гибкие воздуховоды на основе фольги алюминиевой. Они упрощают монтаж и благодаря возможности поворота позволяют отказаться от применения колен и переходников. Крепление к вытяжке производят хомутами, а к выходу решеткой.
Вид такой трассы не украшает дизайн кухни и ее желательно закрывать коробами из пластика. При значительной длине гофрированные воздухопроводы издают существенный шум.
Предпочтительным является использование пластиковых ПВХ воздухопроводов. К их преимуществам относят:
- красивый внешний вид, позволяющий отказаться от наружных коробов;
- возможность максимально быстро и легко осуществить монтаж кухонной вытяжки с вентиляцией;
- невысокую стоимость;
- сниженное сопротивление;
- малый шум при работе сети;
- наличие серийно выпускаемых колен, переходников, адаптеров;
- небольшой вес;
- удобство обслуживания.
Особенности ухода за вытяжками с выходом в вентиляцию
Мы пока ещё не выбрали вытяжку для кухни, поскольку в пазле не хватает нескольких важных кусочков. Немаловажным компонентом хорошей техники является специфика очистки подобных вытяжек.
Производители рекомендуют производить очистку устройства не менее одного раза в неделю. Для обеспечения максимальной эффективности нужно не только обработать моющим средством внешнюю поверхность, но и достать фильтр грубой очистки, поскольку на нём оседает немалая часть загрязнений.
Очистка фильтра избавит от неприятных запахов и сохранит мощность изделия.
Также не реже, чем раз в год желательно производить очистку вентиляционного канала. Качественно эту процедуру помогут осуществить специализированные организации.
Особенности рабочего момента
Если вы думаете, что вышеописанной информации хватит для установки вытяжки своими силами, то здесь вы немного заблуждаетесь.
Данный раздел содержит самые необходимые и важные моменты рабочего процесса, которые могут возникнуть при различных обстоятельствах.
Воздуховод нельзя сужать самовольно, без нужных на то причин. Это может повредить гофрированную трубу, которая сделана из «фольги». Также опасны для такого хрупкого изделия острые загибы. И вообще стоит придерживаться следующего правила: чем больше диаметр воздуховода, тем эффективнее вытягивается воздух.
- Ориентироваться при установке вытяжки следует по росту хозяйки, которая будет готовить пищу. Если ее рост не превышает 160 см, то расстояние между плитой и прибором можно сократить до 60 см.
- Не должно быть никаких проводов над плитой, это и с эстетической точки зрения, и по правилам пожарной безопасности. Лучше всего – вывести розетку на уровень вытяжки, чтобы и провод не видно было, и риск возгорания был снижен. Если это невозможно, то протяните удлинитель за шкафами и зафиксируйте его на карнизе.
- Кто бы вам, что не говорил, но вытяжка работает всегда с шумом. Самые тихие приборы, которые работают в режиме рециркуляции. Либо используется пластиковый воздуховод.
- Правильная установка кухонных вытяжек осуществляется согласно прилагаемой инструкции. Придерживайтесь тех рекомендаций, которые указаны производителем.
- Установка кухонной вытяжки в частном доме на стену из сибита может осуществляться без использования дюбель-гвоздей. Возьмите длинный саморез и вкрутите его в стену.
Надеемся на то, что все советы при установке вам помогут обойтись без эксцессов, избежать недоразумений.
Строение обычной горизонтальной вытяжки
С технической стороны строение кухонной вытяжки крайне простое. По сути, это короб со встроенным электромотором, но давайте копнем поглубже, чтобы точно знать все важные составные части прибора. Эта информация может пригодиться многим во время самостоятельного ремонта.
Таблица 1. Строение вытяжки
| Деталь, фото | Описание |
|---|---|
| Мощный электромотор | Сердце вытяжки – это электрический двигатель, который последовательно через вал соединяется с нагнетательным механизмом. Он может иметь конструкцию как обычная крыльчатка или турбина, как показано на фото. При компактных размерах турбины более эффективно тянут воздух, однако они создают больше шума, что обязательно нужно учитывать при подборе модели. Мощность электромоторов небольшая, но для раскручивания лопастей, перегоняющих воздух много и не надо – для бытовых приборов она составляет 100-400 Вт.Совет! Многие, особенно китайские производители пишут огромные цифры, превосходящие даже характеристики товаров именитых брендов, но по факту они совершенно не тянут. Конечно, производители хитрят и нарочно завышают показатели. Также несовершенна конструкция их продукции не позволяющая создать достаточный перепад давления воздуха, чтобы начать его эффективно двигать. Будьте, в общем, внимательны. |
| Сенсорная панель управления | Управляется вытяжка при помощи панели управления, которая может быть реализована в виде набора из механических переключателей и кнопок, или сенсора, будучи напичканная электроникой. Такие модели относятся к сегменту «премьер», они дороже, но намного сложнее в обслуживании и ремонте. Некоторые вытяжки комплектуются дистанционными пультами управления или специальными датчиками, запускающими прибор автоматически при улавливании пара и повышенной температуры. Есть и модели с дисплеями, на которых отображается активный режим, температура воздуха в помещении или время.При выборе ориентируйтесь на свои вкусовые предпочтения и удобство управления. |
| Осветительные приборы | Покупая вытяжку, не забывайте, что в потребляемую мощность прибора входят и лампочки, используемые для подсветки рабочей области. Обычно используются галогенные или светодиодные лампы, установленные в корпус с рассеивателем, заподлицо с нижней панелью вытяжки. Есть и множество других решений, но в бюджетном сегменте распространены именно такие.Включается подсветка автоматически, когда выдвигается в рабочее положение передняя панель, хотя установлен и отдельный тумблер, который может отключить освещение, если оно в данный момент не требуется. |
| Передняя выдвижная панель | Передняя панель является пассивной частью конструкции, которая помимо всасывателя является выключателем, точнее одним из них. Система устроена так, что в ней есть контакты, которые замыкаются, когда панель выдвинута почти до конца. При этом есть еще и тумблер, который также может разорвать питающую сеть. Панель также оборудована жироулавливающей сеткой, которая при необходимости легко снимается. Двигается она по металлическим полозьям на шариках, поэтому ход плавный и четкий. |
| Жироулавливатели | Алюминиевые сетки в пластиковой раме – это и есть жироулавливатели. Через них спокойно проходит воздух, но основная часть жира задерживается в ячейках. Удерживаются фильтры при помощи пружинных защелок, что позволяет их легко снимать для того чтобы помыть. При необходимости их можно менять на новые, подходящие по размерам. |
| Выходной патрубок | В верхней части корпуса вытяжки вы можете увидеть выходное сопло, через которое выдувается втягиваемый снизу воздух. Эта часть соединяется с вентиляционными трубами, если вытяжка проточная или прикрыта декоративной накладкой, если циркуляционная. Некоторые модели вытяжек комплектуются фальшь накладками, чтобы можно было все аккуратно спрятать. Для встраиваемого оборудования такие дополнения ни к чему. |
| Угольный фильтр | Циркуляционные вытяжки дополнительно комплектуются угольными фильтрами, в которых во время работы оседают пыль, жир, продукты горения газа и прочее. Элемент является сменным, поэтому в конструкциях обычно предусматривается удобный доступ к ним. |
| Провод питания | Не забываем, что вытяжка – это электрический прибор. Ее нужно запитать, а значит, в месте установки стоит предусмотреть отдельную розетку или проложить от нее трассу удлинителями, что не очень красиво при открытом расположении прибора, но для скрытой вытяжки это никакого значения не имеет. |
Разобрать вытяжку по запчастям можно за считанные минуты, фактически, все спрятано сразу за жироулавливателями, поэтому ремонтировать их достаточно просто, если учесть, что сегодняшний ремонт – это простая замена неисправной детали на новую.
Подключение к электросети
По причине накапливания пара и жировых отложений внутри такой техники есть вероятность получить удар током, если подключение было осуществлено неправильно. Чтобы подключить вытяжное устройство на кухне и подать на него электричество, должно быть три кабеля – фаза, ноль и земля. Проведение земли по стандартам должен быть желтого цвета, разделенного зеленой полоской. И перед тем как начинать монтажные работы, следует убедиться, что заземление вообще есть.
Конечно, если в кухне уже есть заземлительный кабель и смонтированы розетки евростандарта, то это существенно упрощает подключение: достаточно подключить провод к заземлительному контакту, что обычно имеет обозначение в виде полосок различной длины либо буквенной аббревиатуры GND. Если в устройстве заземление не предусмотрено, а такие модели на рынке встречаются, то лучше сделать его самостоятельно, просто присоединив кабель к корпусу из металла.
Если же в розетках заземление не предусмотрено, то проводить его необходимо своими руками. Но если не знаете, как сами сможете это сделать, то лучше прибегнуть к услугам соответствующего специалиста. И не следует пытаться присоединять нулевой провод к трубам либо батарее. Его необходимо закреплять исключительно на глухой нейтрали.
Во время строительства любого помещения, которое будет использоваться для проживания людей, делается и вентиляционная система. Когда вы или специалист, которого вы вызовите, осуществляет подключение кухонной вытяжки, то ее работа нарушается. Чтобы свести эти нарушения к минимуму, следует осуществить монтаж дополнительного короба, оснащенного спецклапаном. Его принцип работы крайне прост: когда вытяжка отключена, то клапан перекрыт крышкой, а воздух выходит самостоятельно. Когда идет приготовление пищи и вытяжка активируется, то клапан напорной силой воздуха от вентилятора перекрывает дырку естественной вентиляции. Подобный механизм имеет плюсы – нет тяги обратного типа.
Теперь перейдем непосредственно к описанию процесса подключения вытяжного устройства к электрической сети.
Когда конструкция была полностью установлена, необходимо осуществить монтаж розетки, если ее еще нет на нужном месте. Следует провести отдельную линию от коробки раздаточного типа. Будет неплохо, если она расположена на стене, расположенной в коридоре. Тогда необходимо будет лишь выполнить в стене отверстие, осуществить вывод проводов и прикрепить розетку в удобном для вас месте.
Размеры встроенной вытяжки
Схема вытяжки с выдвижным блоком с подробными размерами
Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование
Если не обратить на это внимание, то может получиться так, что размер устройства будет превышать габариты шкафа
Параметры для установки вытяжки по высоте
Тогда с ним нужно будет проводить дополнительные манипуляции – менять стенки соседних шкафчиков или мастерить новый короб, под размеры вытяжки. Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.
Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см
Корпус у большинства встраиваемых вытяжек, имеет прямоугольную форму, что значительно облегчает монтаж. Ширина устройств разная. Имеются компактные варианты, от 45 до 50 см, которые помещаются в стандартные кухонные гарнитуры.
Еще один важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты. Размещать высоко от варочной панели нецелесообразно, существенно снизится производительность. Пар с запахом приготовленной пищи плохо втягивается прибором, нужной эффективности не будет.
В инструкции к прибору вы всегда найдете рекомендованные сантиметры, средние показатели для всех приборов такие:
- для электрической плиты – от 65 см до 70см будет оптимально;
- для газовой – от 70 см до 80 см, так как присутствует открытый огонь.
Расстояние от газовой плиты и электроплиты до вытяжки
Размер плиты так же имеет значение. Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель. Это обеспечит максимальную эффективность установки, а если она меньше плиты, то часть воздуха не будет захватываться, а это снизит производительность.
Рекомендуемое расстояние от плиты до вытяжек различного типа
Это интересно: Коптильня горячего копчения своими руками — раскрываем все нюансы
Важные правила установки вытяжки
- Вентиляционный прибор должен располагаться на 60 см от плитки;
- Ширина вытяжки соотносится с шириной плиты, поэтому ее нужно ставить после покупки и монтажа плиты;
- Розетки электрических моделей лучше разместить на отдалении от плитки — это исключит риски возгораний;
- В случае прямого подключения вытяжки к воздухоотводящему каналу у трубы должно быть минимум изгибов;
- Заборное отверстие, равное по ширине варочной поверхности, работает максимально эффективно;
- Оптимальное удаление вытяжки от нагревательных устройств — от 75 до 80 см;
- Если в квартире или доме нет вентиляционной шахты, подойдет вытяжной прибор с рециркуляцией воздуха;
- Изделие должно соответствовать интерьерному решению кухни по цвету и стилю.
Общие советы по конструкции шкафа под вытяжку
Монтаж встраиваемой вытяжки всегда следует начинать со сборки короба. Чтобы изготовить короб можно использовать дерево, МДФ. Для телескопических воздухоочистителей он собирается по такому же принципу, что и для обычных вытяжек. Верхняя часть шкафа и боковые части скрепляются сразу. После стягивания, необходимо сравнить с размером телескопической вытяжки.
Затем монтируется нижняя часть шкафа с отверстием для воздуховода. После монтажа шкафа, выпилить это отверстие будет сложно. Чтобы вентиляция работала бесшумно, лучше использовать не гофрированные трубы, а пластиковые воздуховоды.
Как нужно устанавливать гофру?
Если вентиляционное отверстие располагается над плитой, соединить его с вытяжкой можно небольшим переходником. Но зачастую их разделяет гораздо большее расстояние. Тогда следует установить специальный воздуховод для вытяжки. Он представляет собой либо гладкую пластиковую трубу, либо гофрированную из пластика или алюминия.
Выбирая гладкую трубу (круглую или квадратную), нужно дополнительно приобрести соединительные колена, которые помогут обойти углы. Кроме того, пригодится переходник для крепления на вытяжке и ещё один для вентиляционного отверстия.
Все стыки и соединения надёжно промазываем герметиком. Выглядит достаточно эстетично, поэтому можно пустить под потолком без дополнительной декорации.
Если есть возможность спрятать воздуховод в стенном шкафу, то можно воспользоваться гофрой, она дешевле и легче при монтаже.
Переходники не потребуются, так как гофра хорошо огибает углы.
Перед установкой максимально растяните гофру, чтобы уменьшить шум при работе вытяжки. Выбирая диаметр гофрированной трубы, ориентируйтесь на размер выходного отверстия самой вытяжки. Гофру фиксируют на патрубке вытяжки при помощи хомута, а на вентиляционном отверстии специальной решёткой.
Организация вентиляции на кухне
Установка внешней вытяжки в любом случае скажется на работе штатной системы вентиляции. Некоторые ошибочно считают, что если увеличить выходное отверстие канала отвода воздуха, то это повысит перегоняемые объёмы. Но на самом деле это не так. Дело в том, что сечение основной шахты останется неизменным, и именно этот момент влияет на качество воздухообмена.

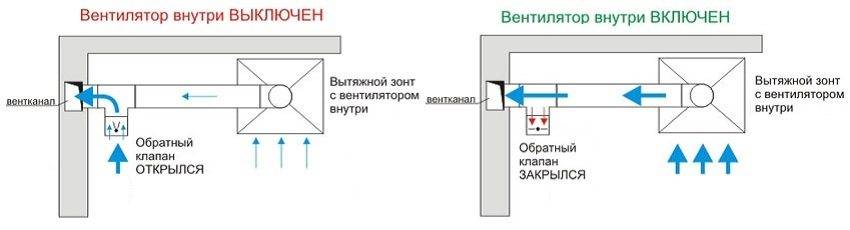

Но решение есть, причём весьма простое. Для увеличения эффективности вытяжки потребуется монтаж специального антивозвратного короба с динамическим клапаном (см. схему). Последний отмечен на изображении красной тонкой линией.
Когда клапан находится в горизонтальном положении, то есть закрыт, работает естественная вытяжка: с окна на кухне или открытых дверей. При включении вентилятора нагнетается давление, и крышка поднимается, запуская тем самым принудительный отвод воздуха.
Явный плюс подобных систем – это отсутствие обратной тяги. То есть, неприятные запахи, гуляющие по общему стояку, не окажутся на кухне. За движение крышки отвечает пружина, обозначенная на схеме ломанной серой линией. Сам клапан может быть выполнен из любого лёгкого материала, вроде пластика или алюминия.
Установка вытяжки на кухне
Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.
Схема установки
Монтаж воздуховода для кухонной вытяжки часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.
Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.
Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.
Установка вентилятора
Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:
- Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
- В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
- С внешней стороны устанавливается решётка.
- После проведённых манипуляций вентилятор можно подключить к электросети.
Вытяжка на кухне своими руками
Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:
- Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
- На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
- В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
- Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
- Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3—5 мм по краям.
- Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
- Шкаф с гофрой устанавливается на место.
- Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
- На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.
При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.
Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.
Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:
- Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
- При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
- Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
- Противостоять подаче отработанного воздуха поможет установка обратного клапана.
Правильно выбранный вентиляционный клапан не имеет привода, пружины, но у него есть заслонка, со смещённой относительно центра осью поворота.
