Конструкция и принцип работы
Принцип работы вытяжки – рециркуляционной и проточной
При рассмотрении устройства вытяжных конструкций важно обратить внимание на то, что они в принципе отличаются от вентиляционных систем. Последние представляют собой устроенные в стенах ниши, позволяющие выводить отработанный воздух наружу естественным способом. Приток свежих воздушных масс в этом случае возможен только через зазоры в дверных и оконных проемах
Этот способ воздухообмена характеризуется низкой эффективностью и не способен полностью вывести присутствующие на кухне запахи, а также удалить копоть и другие бытовые испарения. Для этих целей потребуются особые устройства, обеспечивающие принудительную вентиляцию и называемые вытяжками. С их помощью исходящие от варочной поверхности или плиты пары собираются в одном месте, а затем через специальный воздуховод выводятся по вентиляционным каналам
Приток свежих воздушных масс в этом случае возможен только через зазоры в дверных и оконных проемах. Этот способ воздухообмена характеризуется низкой эффективностью и не способен полностью вывести присутствующие на кухне запахи, а также удалить копоть и другие бытовые испарения. Для этих целей потребуются особые устройства, обеспечивающие принудительную вентиляцию и называемые вытяжками. С их помощью исходящие от варочной поверхности или плиты пары собираются в одном месте, а затем через специальный воздуховод выводятся по вентиляционным каналам.
Принцип работы
Угольный фильтр для рециркуляционной вытяжки
В соответствии с этим фактором все предлагаемые рынком устройства подразделяются на три типа:
- рециркуляционные (без отвода в действующую вентиляцию);
- проточные;
- комбинированные.
Вытяжки без отвода в вентиляционный канал содержат в своем составе особые фильтры и систему принудительного забора посредством встроенного вентилятора. При функционировании они пропускают загрязненный воздух через систему фильтрующих элементов, а после его очистки возвращают назад в кухонное помещение.
Проточные модели подключаются напрямую к имеющемуся на кухне воздуховоду. Через него поступает свежий воздух, после чего загрязненные слои удаляются принудительным путем. Устройства комбинированного типа способны поочередно работать в одном из двух рассмотренных выше режимов.
Устройство вытяжек различных модификаций

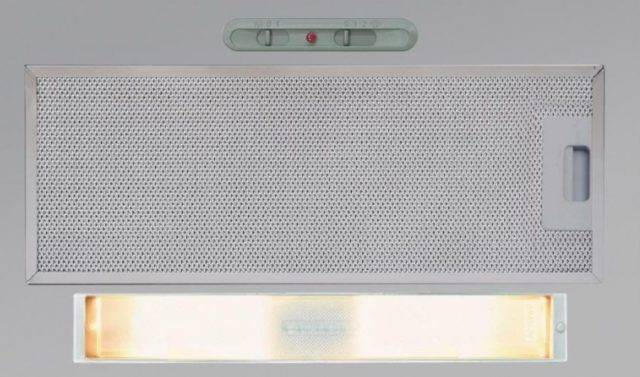

Жировой фильтр для вытяжки
Современные вытяжные изделия изготавливаются в нескольких исполнениях, определяющих их предназначение. В зависимости от этого они делятся на вытяжки, позволяющие только удалять грязный воздух, а также на модели, фильтрующие его и возвращающие обратно в систему в уже очищенном виде. Проточные устройства содержат в своем составе комплект мягких пластиковых или жестких металлических труб определенной формы. Они используются для подсоединения к вентиляционной системе.
В нижней части таких изделий имеются особые фильтры (жироулавливатели), задерживающие исходящие от плит копоть и жир. Сверху они маскируются специальными декоративными панелями, а во внутренней области располагаются вентиляторы и приводной электродвигатель. За этими элементами конструкции находится воздуховод, подсоединяемый непосредственно к вентиляции.
Проведение замеров и расчетов
Как видно, учесть все факторы и провести точный расчёт достаточно сложно. Но нужно постараться, чтобы не жалеть о приобретении прибора, который не справляется с возложенными на него задачами.

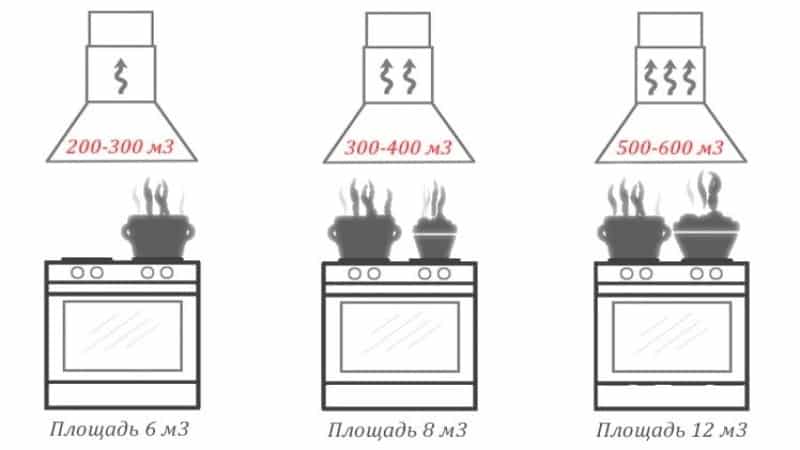

Существуют критерии, разработанные производителями:
- Прибор с производительностью от 200 до 300 куб. м/час подойдёт для тех, кто готовит немного или кухня небольших размеров. То есть постоянно используется 1-2 конфорки.
- Вытяжка с производительностью от 300 до 400 куб. м/час рекомендуется для семей из 3-4 человек, или для кухни средних размеров, а так же там, где ежедневно пользуются 2-3 конфорками.
- Прибор с производительностью 500-600 куб. м/час очистит воздух в большой кухне, покроет потребности многодетной семьи. Такая вытяжка будет незаменимой, если плита активно используется ежедневно и включены все конфорки (их может быть 5-6).
Для ориентировочных показателей можно использовать специальные таблицы или данные от производителей.
Для быстрого расчёта производительности используют два значения, площадь кухни и высоту потолков. Эти приблизительные данные можно умножить на коэффициент плиты
Если у кухни нестандартные размеры или её площадь не превышает 40 куб. м, то рассчитать эту величину для конкретного помещения просто перемножив длину кухни на ее ширину и на высоту потолков. Полученный результат нужно умножить на 10 или 12
Числа 10 или 12 – это неизменные коэффициенты, основанные на санитарных нормах. Они означают, что воздух должен очищаться каждые 5 минут, то есть 10-12 раз в час. Поэтому производительность превышает объём кухни минимум в 10-12 раз.
Иногда этот коэффициент повышается из-за частоты включения и особенностей используемой плиты. Например, для газовой плиты с большими конфорками, которые включают каждый день, это число может достигать 20. Для электрической плиты можно приметь коэффициент 15.
Если плита нестандартная и готовят ежедневно, то для расчёта производительности стоит использовать дополнительные коэффициенты для этажности, для плиты, для курящих. Но не следует приобретать устройство с большим запасом мощности
Например, длина и ширина кухни составляют 2 и 3 м соответственно, а высота потолков 2,5 м.
Поэтому, ориентировочная производительность будет составлять: 2 * 3 * 2,5 * 10 = 150 куб. м/час.
Это показатель можно умножить на коэффициент этажности 1,3. Он соответствует санитарным нормам.
Если на кухне кто-то курит, то к производительности прибавляется ещё 15% на каждого курящего от общего числа.
Полученные данные верны для замкнутых помещений. Если кухня не закрывается дверью, а отделена от других комнат проходом, то следует прибавить ещё 30% от полученной мощности.
У нас на сайте есть подробные инструкции по расчету вытяжки для кухни.
Следующим показателем считается рост повара
Очень важно, чтобы вытяжка не задевала голову и не мешала дотягиваться до дальних конфорок или ставить большие кастрюли
Поэтому перед покупкой и монтажом сделайте замеры и смоделируйте процесс работы за плитой. Чтобы не допустить ошибок при проведении замеров помните, что наклонную вытяжку измерять следует от самой нижней точки до конфорок.
Все прямые вытяжки (купольные или встроенные) следует измерять от фильтров до поверхности плиты.

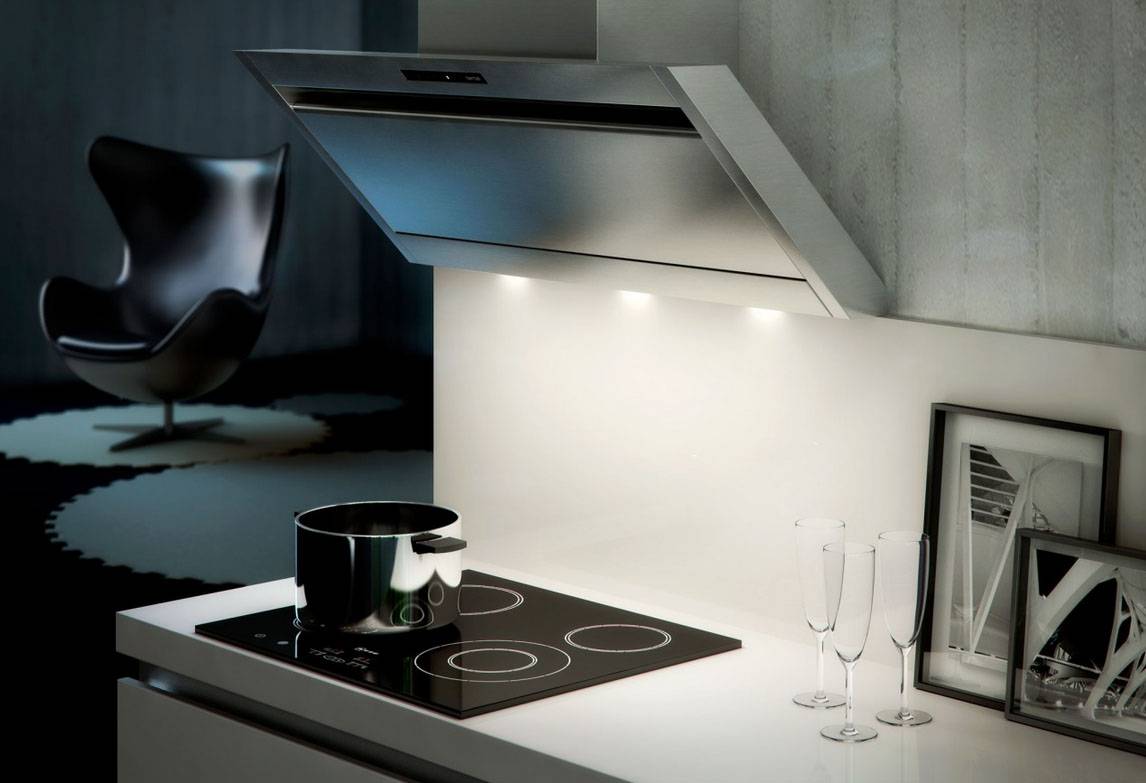

Наклонные вытяжки специалисты рекомендуют выбирать для электронных, галогенных и индукционных плит. Они не требуют много места и отлично справляются с очищением воздуха
Также следует учесть и длину вытяжки. Определите, на сколько она будет выступать вперёд над варочной поверхностью, насколько будет удобно готовить и заменять угольные и жировые фильтры, а также мыть плиту и дотягиваться до дальних конфорок.
Все описанные факторы, влияющие на расстояние, должны быть согласованы. Иначе есть риск того, что вытяжка не будет справляться со своими задачами. Даже самое мощное устройство, установленное слишком высоко, не справится со всеми примесями в воздухе. Или же копоть, осевшая на нижней части слишком низко установленной вытяжки, может воспламениться.
Грамотный выбор высоты установки продлит срок службы вытяжки, позволит устройству работать на полную силу с минимальными затратами. В худшем случае прибор может не справляться со своими функциями или просто сгореть.
Конструкция вытяжки
Интегрированные вытяжки удобны тем, что визуально практически незаметны Современные настенные вытяжки — настоящий предмет искусства
Островные вытяжки требуют дополнительного воздуховода на потолке Угловая вытяжка не только не портит дизайн кухни, но и способна украсить его
По конструкции кухонные вытяжки бывают:
- Интегрированные (встраиваемые), которые устанавливаются внутрь настенного подвесного шкафа над варочной панелью таким образом, что на видном месте остается только решетка. Недостаток встраиваемой вытяжки состоит в повышенном уровне шума при работе прибора.

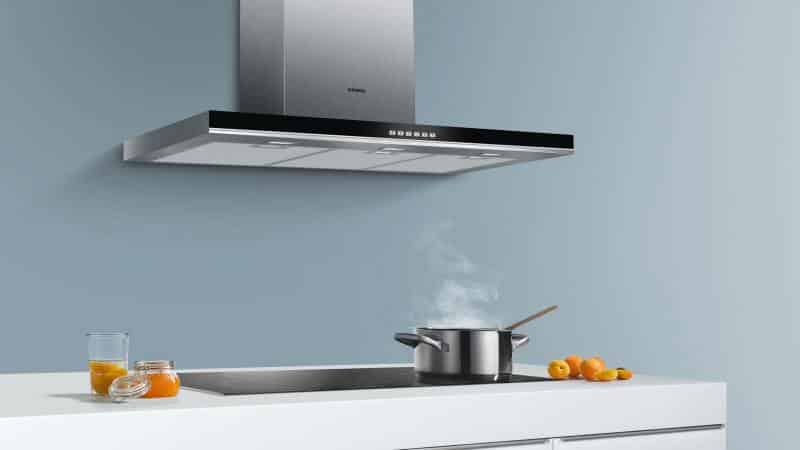

- Настенные вытяжки – это те, которые крепятся к стене над варочной панелью. Они могут находиться внутри подвесного шкафа или висеть вместо него.

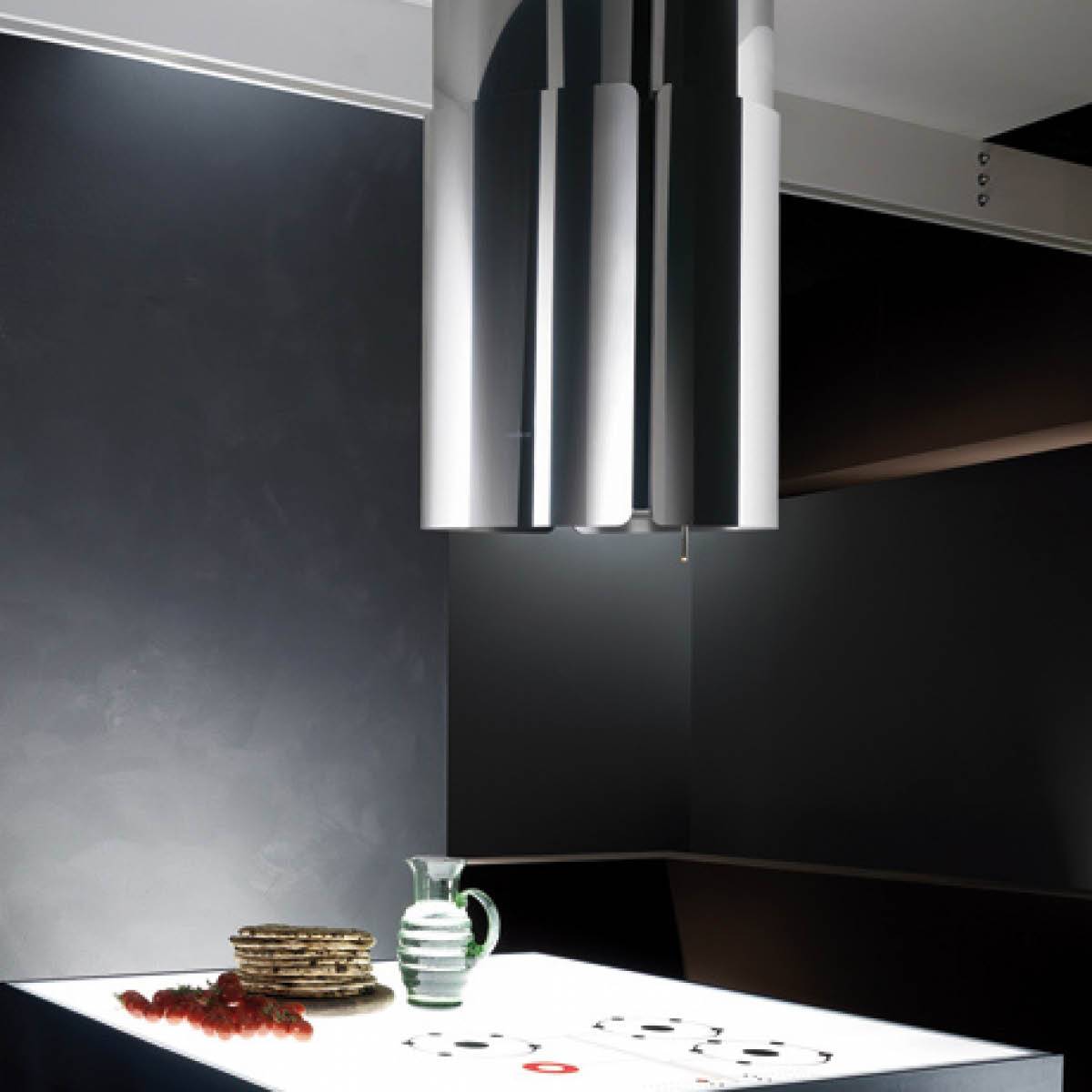

- Островные вытяжные модули крепятся непосредственно к потолку и применяются чаще всего для кухонь с особенной планировкой.

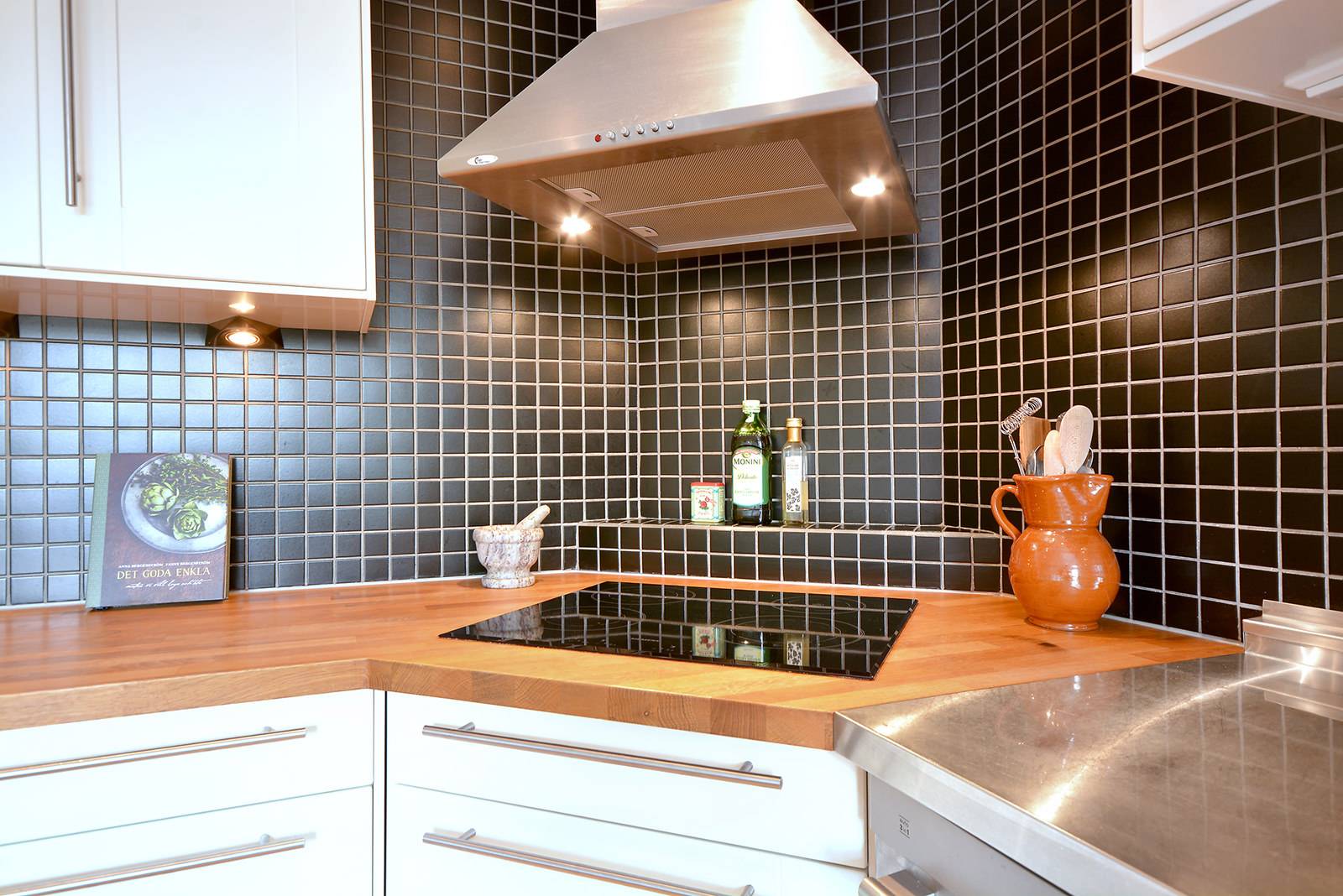

- Угловые воздухоочистители необычны по своей форме. Угловая конструкция позволяет устанавливать прибор в углу кухонного помещения.
Классификация вытяжек
По режиму очистки
Очищение может происходить двумя способами.
- При помощи специальных встроенных фильтров.
- Вытяжная вентиляция, при которой воздух перемещают за пределы помещения.
100% очистку обеспечивает именно второй режим. Такие системы присоединяются к специальному вентиляционному каналу или дымоходу, но не всегда есть такая возможность. Кроме того, дополнительный воздуховод может испортить вам дизайн кухни.
Если вы решили, что лучше выбрать вытяжку-фильтр, нужно будет купить картриджи. Их потребуется менять по необходимости. Фильтры разделяются на грубую и тонкую очистку. Первые выглядят как сетки из металла многоразового использования, на них задерживаются частицы жира, их можно мыть. Многие позволено отмывать в посудомоечной машине, потому что вручную задубевший жир убрать крайне тяжело.
Существует дополнительный фильтр – одноразовая сетка из синтетического материала, которую требуется периодически менять. Фильтры тонкой очистки – это угольные, которые приобретаются отдельно и также требуют замены на новые. В зависимости от условий эксплуатации частота смены колеблется в диапазоне от 4 до 6 месяцев. Они выглядят как емкость с активированным углем. Туда еще могут добавлять элементы обеззараживания: катиониты, серебро, ионообменные смолы. Иногда такие фильтры входят в стандартный комплект.
По размеру
Чтобы знать, как выбрать кухонную вытяжку, нужно опираться на размеры плиты. Оборудование не должно быть меньше нее, лучше больше, чтобы эффективно очищать воздух. Существуют стандартные модели этого устройства: 120, 90, 60, 50 см; и нестандартные., но последний вариант встречается крайне редко.
По производительности
Этот параметр показывает количество воздуха, который проходит через устройство за час. Измеряется в метрах кубических. По санитарным нормам весь воздух должен меняться минимум 12 раз в сутки.
Чтобы рассчитать, как правильно выбрать вытяжку для кухни по этому параметру, можно взять следующую формулу: площадь кухни умножить на высоту потолка, далее на 12 (норма воздухообмена, принятая СЭС), потом на коэффициент потенциального запаса (равен 1,3). Например, для кухни с площадью 6 метров и высотой потолка 2,5 метра, подойдет оборудование с производительностью не меньше 234 куб.м/ч.
По громкости работы
Выбирая вытяжку на кухню, следует учесть еще такую тонкость, как уровень шума, ведь времени в помещении проводится немало, и оно не должно превращаться в головную боль. Среди звуков выделяют не только шум мотора, но и воздуха, который двигается в оборудовании наподобие ветра. Большая громкость образуется вследствие нескольких причин.
- Электродвигатель относится к «громким» моделям.
- Плохое направление потоков воздуха.
- Неправильная конструкция отверстий в фильтре.
- Наличие твердых материалов в жироулавливающем фильтре.
В современных вытяжках вентиляторы обладают специальным строением лопасти, которое влияет на уменьшение шума при максимальной производительности.
Как выбрать вытяжку для кухни по этому критерию? Смотрите на характеристики производителей.
Чем меньше, тем лучше. Выше 60 будет невыносимо находиться на кухне длительное время.
По мощности вытяжки
Этот параметр характеризует не столько продуктивность устройства, сколько его экономичность. Мощность вытяжки для кухни — это количество затрачиваемой электроэнергии на работу электромоторов, подсветку и другие электронные составляющие. Основное количество вытяжек обладает несколькими режимами работы двигателей. Для таких моделей производители будут указывать не только максимальную мощность потребления, но и ее промежуточные значения.
По способу управления
Какая вытяжка лучше по этому критерию? Конкретного ответа нет, так как это дело вкуса. Есть три основных типа управления.
- Кнопочное (с выпуклой кнопкой).
- Сенсорно-электронное (невыпуклые кнопки).
- Ползунково-слайдерное (имеет механический горизонтальный переключатель).
Современные устройства уже не делают с механическими кнопками. Тем более это не предусматривает модернизированная электронная начинка. Теперь при управлении можно регулировать режимы двигателя, подсветку, производительность, если имеется – работу ультрафиолетовой обеззараживающей лампы. Все это способствует не только удобству использования, но и экономическим характеристикам.
О правильном выборе вытяжки на кухню
Правильный расчет производительности вытяжки для кухни и ее мощности – решает значительно больше проблем, нежели нам кажется:
- Неприятные запахи при подгорании;
- Неизбежность испарений от нагревательных приборов;
- Надоедливый налет на потолках и стенах кухни и т.д.
Все эти проблемы решаются при помощи установки кухонной вытяжки.
Сюда же следует добавить что вытяжка дает:
- Чистый воздух (очень важный аспект для всей семьи, особенно, для аллергиков);
- Экономию денежных средств на частые косметические ремонты помещений и мебели (из-за повышенной влажности);
- Экономию времени во время генеральной уборки (налет).
Сопоставив все эти «за» и «против», вы начнете понимать, что очень важно выбрать именно ту вытяжку, которая необходима для вашей квартиры
Разногласия при расчете производительности вытяжек
При расчете производительности вытяжек для кухни часто наблюдается определенная путаница.
Разные производители, указывая параметры приборов опираются на разные способы:
- некоторые декларируют «голую» турбинную производительность;
- другие говорят о о реальных замерах для каждой конкретной модели.
В рециркуляционных втяжках не забывайте производить замену угольных фильтров раз в пол года.
О средней производительности
Перелопатив массу статей на данную тему может показаться, что расчет вытяжки для кухни на производительность – дело довольно легкое. Всего-то и нужно: объем кухни умножить на 10 (рассчетный коэффициент).
Хотя, этот показатель возможно увеличить до 12 и более при том условии, что вы часто и много будете готовить, либо являетесь любителем покурить на кухне.
Средний показатель производительности выбранной вами кухонной вытяжки должен соответствовать 600 м3 в час, не менее. Производительность следует рассчитывать кубометрами воздуха за час времени, которые сможет перегнать вытяжка. Средний показатель производительности вытяжки соответствует 300-600 м3 в час.
Лучшие купольные вытяжки
Hansa OKC 6726 IH
Универсальная вытяжка для работы в режимах отвода и циркуляции воздуха. Электродвигатель мощностью 160 Ватт обеспечивает максимальную производительность в 620 м³/час, при включении четвертого режима скорости. Управляется устройство сенсорными кнопками, с отображением текущего режима работы на дисплее.
+ Плюсы Hansa OKC 6726 IH
- Оригинальный дизайн.
- Яркая подсветка рабочей зоны – может использоваться вместо обычного света на кухне.
- Четыре режима работы для регулировки шум/производительность.
— Минусы Hansa OKC 6726 IH
- Сильно нагреваются лампы освещения – надо во время их работы не касаться корпуса, либо менять их на низкотемпературные.
- Изредка может «клинить» сенсорные кнопки – приходится выключать вытяжку из розетки.
- Слабая подсветка сенсорных кнопок – при ярком освещении их просто плохо видно, а когда вытяжка находится в режиме ожидания, то клавиши приходится нажимать наощупь.
Kronasteel LINA 600 white 4P-S
Каминная вытяжка с электронным управлением и производительностью 800 м³/час. Устанавливается в проем шириной 60 см и может работать в режимах циркуляции и отвода воздуха. Двигатель с максимальной мощностью 198 Ватт работает в четырех режимах, обеспечивая низкий уровень звука и экономию электроэнергии.
+ Плюсы Kronasteel LINA 600 white 4P-S
- Тихая работа. Шум слышно только на 3-4 скорости, а для обычной готовки достаточно и первых двух.
- Дизайн. Светодиодная подсветка, сенсорное управление и дисплей придают вытяжке индивидуальные черты.
- Универсальность. Если докупить к вытяжке угольный фильтр, то можно использовать ее в рециркуляционном режиме.
— Минусы Kronasteel LINA 600 white 4P-S
- Для питания светодиодной подсветки применяется отдельный трансформатор – если он выйдет из строя, то поиск нового и его замена займут определенное время.
- При монтаже сетевой шнур слишком сильно пережимается защитным кожухом – приходится либо делать углубление в стене, или рассверливать сам кожух.
MAUNFELD Tower C 60
Стильная вытяжка со стеклянной рабочей поверхностью, шириной встраивания 600 мм и кнопочным управлением. В зависимости от потребностей используется один из трех режимов работы, что позволяет регулировать уровень шума на кухне. Вытяжка пропускает через себя 520 м³ воздуха в час, чего более чем достаточно для помещения в 20 м².
+ Плюсы MAUNFELD Tower C 60
- Соотношение цена-качество.
- Дополнительная подсветка зоны для готовки.
- Рабочая поверхность расположена под углом – меньшая вероятность удариться об нее головой.
- Возможность подключения в циркуляционном и проточном режимах.
- В стандартной комплектации есть обратный клапан.
— Минусы MAUNFELD Tower C 60
Расчет мощности
Для правильного выбора агрегата необходимо заранее рассчитать необходимые требования по мощности. Для определения этого параметра нужно исходить из существующих санитарных требований. В соответствии с ними в течение каждого часа весь объём воздуха в помещении должен полностью поменяться 12 раз. Перед тем, как определить мощность вытяжки для кухни, нужно учесть факторы, которые на неё влияют.
Расчет воздухообмена агрегата можно сделать следующим образом, воспользовавшись следующей формулой:
Q = S x H x 12
В ней применяются следующие обозначения:
- Q – это мощность, которая должна быть у вытяжки;
- S представляет собой площадь помещения, измеренная в кв. м.;
- Y – это его высота.
Расчет вытяжки для кухни производится в соответствии с существующими санитарными требованиями. Сказанное можно пояснить на следующем примере. Если площадь кухни составляет 8 кв. м., а высота потолков — 2,6 м., то потребуется кухонная вытяжка, которая имеет мощность 249,6 куб. м. в час. (8 x 2,6 x 12 = 249,6). Для кухни 12 квадратных метров этот показатель соответственно увеличится. Расчет мощности вытяжки по площади требует уточнений.
Нужно учитывать, что для указанного объёма аппарат работает в режиме максимальной интенсивности. Постоянно в нём работая, он будет сильно изнашиваться. Поэтому при покупке вытяжки от надёжного бренда, рекомендуется выбирать модель с немного большей мощностью, чем было посчитано по формуле. Планируя, как посчитать мощность вытяжки для кухни с учётом этого обстоятельства можно, например, ввести поправочный коэффициент.
Для такой кухни достаточно можно воспользоваться недорогой разновидностью, но нужно учитывать, что она будет работать на пределе. Это может привести к ускоренному износу. В таком случае выгоднее приобрести более дорогую систему, но использовать вытяжку для кухни по мощности, превосходящей рассчитанный параметр.
Уровень шума
Работа вытяжки в кухне необходима для очистки воздуха. При этом нужно учитывать, что вентиляция производится принудительным образом. Для этого требуется постоянная работа электромотора. Это не только увеличивает потребление электроэнергии, но и создаёт постоянный шум.
Существует мнение о том, что чем мощнее оборудование, тем громче звук работающего мотора. На самом деле зависимость не является такой простой. На качественных вытяжках могут быть установлены , которые не будут раздражать жильцов постоянным урчанием.
Если владелец не позаботится о снижении уровня шума, это может повлиять на его здоровье, вызвать утомление или головную боль. Современные модели для улучшения воздухообмена кухни рассчитаны на 35-40 дБ. Этот уровень меньше, чем, например, тот, который возникает при работе пылесоса. Однако при повышении интенсивности работы шум может стать громче.
Для того, чтобы решить эту проблему, удобно выбрать, какую вытяжку можно регулировать в нужных пределах. В таком случае корректировка интенсивности работы вентиляторов позволит держать уровень шума в допустимых пределах.
Выполнение точных расчётов позволит точно определить, какой мощности следует ожидать от новой вытяжки. Это позволит избежать чрезмерной траты средств на слишком эффективное и затратное оборудование. При этом получится избежать установки слишком громких электромоторов для прокачки воздуха.
Рейтинг бюджетных встраиваемых вытяжек
Лучшие модели хороших встраиваемых вытяжек можно найти в бюджетной категории. Такая техника редко поддерживает много дополнительных опций, но справляется с основными функциями.
Krona Kerry 600
Устройство предназначено для кухни 6-10 м2. Обладает шириной 60 см, управление механическое. Есть три скорости для легкой и глубокой очистки воздуха.
Купить Krona Kerry можно от 3500 рублей Плюсы
- производительность 400 м3;
- есть режим рециркуляции;
- простое управление.
Минусы
- нет угольного фильтра в комплекте;
- не справится с большой кухней.
Мне нравится2Не нравится3
Cata G 45 White
Вытяжка с двумя скоростями пропускает 600 м3 за час и издает шум всего около 44 дБ. Металлический корпус легко отмывать от загрязнений.
Стоимость Cata G 45 стартует от 5100 рублей Плюсы
- легко поддается очистке;
- негромкая работа;
- два скоростных режима.
Минусы
- невысокая долговечность;
- малые габариты.
Мне нравится2Не нравится3

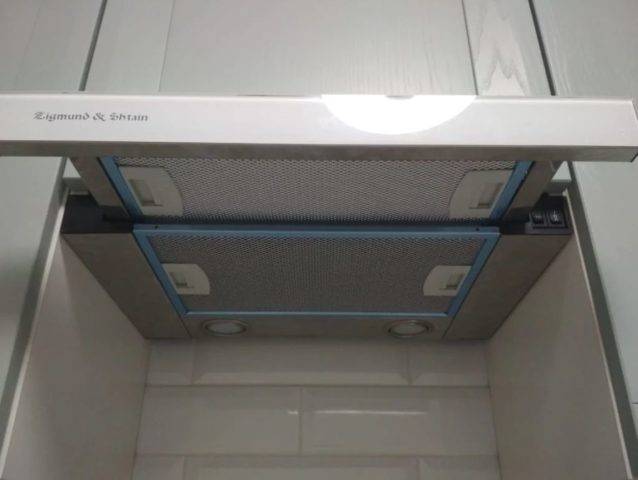

Zigmund & Shtain K 005.41 S
Скромное по размерам, но мощное устройство быстро очищает воздух на небольшой кухне. Поддерживает отвод и рециркуляцию, издает умеренный по громкости гул.
Цена Zigmund & Shtain стартует от 5500 рублей Плюсы
- долговечность;
- легко очистить от загрязнений.
Минусы
- нужно отдельно покупать угольные фильтры;
- не подходит для больших помещений.
Мне нравится2Не нравится3
Germes Chester 60 IX
Одна из самых дешевых встроенных моделей для очистки воздуха работает в трех режимах скорости. Не создает раздражающего шума, есть мягкая подсветка.
Цена вытяжки Germes Chester стартует от 2900 рублей Плюсы
- есть таймер;
- шумность 47 дБ;
- надежное механическое управление.
Минусы
- дешевая сборка;
- нет рециркуляционной очистки.
Мне нравится2Не нравится3
Что скрывается под названием «вытяжка»?
Не всем известно, что стандартная вентиляционная система не полностью справляется со своим предназначением. Иногда количество загрязняющих воздух компонентов настолько много, что нужна дополнительная помощь. Устройство поможет устранить все последствия сгорания и любой неприятный запах. Его действие происходит, благодаря специальным фильтрам. Выбор кухонной вытяжки предусматривает знание всех деталей и тонкостей устройства.
Чтобы правильно подобрать вытяжку, нужно разобраться в том, как функционирует данное устройство. Оно устраняет все ненужные элементы, благодаря системе фильтрации. Модели делятся на несколько типов, объединенных общими признаками. Какую вытяжку лучше выбрать вам?
В проточной вытяжке воздух поступает при помощи внешней вентиляции
Отличия устройств
Вытяжки отличаются по внешнему виду. Так, существуют: встраиваемые, подвесные и настенные виды вытяжек. Какая лучше для вас?
- Встроенные устройства отлично подойдут для кухонь со встроенной плитой. Выбрать встраиваемую вытяжку для кухни вам помогут в любом специализированном магазине.
- Подвесные модели являются дешёвыми и популярными среди покупателей, также благодаря простоте в установке.
- Настенные вытяжки пользуются популярностью, так как работают в обоих режимах, описанных выше.
Функциональность фильтра
Очистка воздуха происходит, благодаря работе специальных фильтров. Какие-то из них нужны для удаления посторонних запахов, а остальные – для улавливания жировых частиц и копоти. В зависимости от этого, фильтры бывают одноразовые и многоразовые.
- Одноразовые съёмные фильтры собирают маслянистые частицы, материал продукта – пластик, синтепон.
- Многоразовые фильтры улавливают жировые элементы, материал продукта – алюминий и сталь.
- Одноразовые угольные фильтры нейтрализуют неприятные запахи.
Для чего нужно вычисление мощности
От производительности двигателя будет зависеть, какое количество отработанного воздуха вытяжка сможет заменить за час и замеряется оно при этом в кубических метрах. Основной задачей данного прибора является уничтожение на кухне специфических запахов, а также своевременное удаление жира, копоти, испарений, которые неизбежно присутствуют при варке и жарении пищи.
Как рассчитать вытяжку на кухне, чтобы при этом производительность соответствовала условиям СНиП. Подобрав и установив вытяжку требующейся мощности, затраты на нее со временем компенсируются за счет сбережения моющих препаратов.
Формула расчета
Минимальный расчет мощности вытяжки для кухни, зависящий только от размеров площади, осуществляют по формуле Q=S*H*12.Но его рекомендуют использовать только для небольших помещений. Чтобы устройство не работало постоянно на максимальном режиме, для снижения нагрузки к рассчитанному значению рекомендуют добавлять еще 15%. Существуют калькуляторы, которые помогают вычислять мощность вытяжки онлайн.
Формула корректируется в зависимости от типа плиты. Для электрических поверхностей применяют коэффициент 1,5, для газовых — 2. Когда вытяжная система ведет в воздуховод, добавляют коэффициент 1,3 — это запас мощности. Для рециркуляционных моделей прибавляют 1,7.
Пример расчета мощности вытяжки для кухни площадью 20 кв. м
Рассмотрим, как рассчитывать мощность вытяжки на примере кухни площадью 20 кв. м с высотой потолков 2,7 м. В помещении установлена электрическая варочная панель, имеется воздухоотвод. Коэффициент для электроплиты — 1,5, для вентиляционной системы — 1,3. Для формулы берем максимальный — 1,5.
Q=20*2,7*12*1,5=972. Таким образом, для этой кухни производительность вытяжки должна быть не менее 972 м³/ч.
Расчет мощности вытяжки по площади
Кухонные вытяжки, выпускаемые промышленностью, обладают производительностью в широком диапазоне, который составляет 200-1500 м3 в час. Устройства с небольшой мощностью – 250-350 м3 в час подходят для небольших помещений, площадь которых не превышает 5-6 м2, а пища готовится сравнительно редко. Слишком мощные устройства сюда не подойдут поскольку они сильно шумят во время работы и стоят очень дорого. В связи с этим перед многими хозяевами часто возникает проблема, как выбрать вытяжку для кухни по мощности, чтобы она была наиболее подходящей именно для данного помещения.
Для расчетов кухонной вытяжки средней мощности применяется специальная формула. Объем помещения умножается на параметр, определяемый санитарными нормами, после чего, полученное значение умножается на 12. Это означает перемещение воздушных масс в данном помещении 12 раз в течение часа. Именно такое количество перемещений создает наиболее комфортную атмосферу.
Перед тем как рассчитать мощность вытяжки для кухни, нужно определить объем помещения, путем умножения его площади на высоту. Более точные результаты получаются при вычитании из общего объема, пространства, занимаемого мебелью и бытовой техникой.
При решении вопроса, как определить мощность вытяжки для кухни, в качестве примера можно взять кухню, площадью 12 м2 и высотой 2,7 м. После умножения одного значения на другое получается общая площадь 32,4 м2. Далее следует умножить 32,4 на 12 и получить значение 389 м3 в час, что соответствует примерной мощности вытяжки, которая будет наиболее эффективной для данного помещения. Тем не менее, выбирать вытяжку для кухни нужно таким образом, чтобы она могла при необходимости работать на разных скоростях. То есть, вытяжка не должна постоянно находиться под максимальной нагрузкой, иначе она быстро выйдет из строя. Поэтому фактическая мощность устройства должна быть выше расчетной. Эти данные будут нужны, когда будет решаться проблема, как выбрать кухонную вытяжку по мощности.
При покупке вытяжной системы, кроме мощности следует учесть вид плиты, расположение кухни относительно других помещений, а также частота приготовления пищи. Варочная панель имеет большое значение. Например, при использовании газовой плиты, в воздухе существенно увеличивается копоть и содержание вредных веществ. В связи с этим, в такое помещение потребуется более мощное вытяжное оборудование.
Эффективность вытяжки падает при открытых дверях, когда кухня оказывается совмещенной с другими помещениями, например, гостиной или столовой. В этом случае расчетные данные не будут отражать истинного положения дел и производительность вытяжки придется повышать. Как посчитать мощность вытяжки для кухни в таких случаях? Для этого постоянную составляющую 12 нужно будет заменить на 15, а иногда и на 20. Рекомендуется воспользоваться общепринятым корректирующим коэффициентом 1,6, добавляемым к первоначальному результату. Если 389 умножить на 1,6, то получится новое значение 622, которое и будет правильным.
Как правило, в инструкции производителей указывается площадь, на которую рассчитан конкретный прибор. В связи с этим можно не делать расчетов, а просто использовать представленные рекомендации.
Что скрывается под названием «вытяжка»?
Не всем известно, что стандартная вентиляционная система не полностью справляется со своим предназначением. Иногда количество загрязняющих воздух компонентов настолько много, что нужна дополнительная помощь. Устройство поможет устранить все последствия сгорания и любой неприятный запах. Его действие происходит, благодаря специальным фильтрам. Выбор кухонной вытяжки предусматривает знание всех деталей и тонкостей устройства.
Чтобы правильно подобрать вытяжку, нужно разобраться в том, как функционирует данное устройство. Оно устраняет все ненужные элементы, благодаря системе фильтрации. Модели делятся на несколько типов, объединенных общими признаками. Какую вытяжку лучше выбрать вам?
В проточной вытяжке воздух поступает при помощи внешней вентиляции
Отличия устройств
Вытяжки отличаются по внешнему виду. Так, существуют: встраиваемые, подвесные и настенные виды вытяжек. Какая лучше для вас?
- Встроенные устройства отлично подойдут для кухонь со встроенной плитой. Выбрать встраиваемую вытяжку для кухни вам помогут в любом специализированном магазине.
- Подвесные модели являются дешёвыми и популярными среди покупателей, также благодаря простоте в установке.
- Настенные вытяжки пользуются популярностью, так как работают в обоих режимах, описанных выше.
Функциональность фильтра
Очистка воздуха происходит, благодаря работе специальных фильтров. Какие-то из них нужны для удаления посторонних запахов, а остальные – для улавливания жировых частиц и копоти. В зависимости от этого, фильтры бывают одноразовые и многоразовые.
- Одноразовые съёмные фильтры собирают маслянистые частицы, материал продукта – пластик, синтепон.
- Многоразовые фильтры улавливают жировые элементы, материал продукта – алюминий и сталь.
- Одноразовые угольные фильтры нейтрализуют неприятные запахи.
Особенность кухонной вытяжки
У моделей вытяжных зонтов мощность существенно выше – 200-1100 м3/ч. Такая мощность необходима для затягивания в воздуховод летучих загрязнителей, образующихся при готовке пищи.
Однако продавцы вытяжек заявляют иную причину выбора мощности вытяжного устройства – потребность частого воздухообмена на кухне.
Установленный над плитой короб вытяжки не отвечает за воздухообмен в помещении кухни. Этот прибор лишь отводит летучие продукты готовки пищи. Условные обозначения: A – отвод продуктов сгорания от плиты, B и C – направление движения воздуха в процессе воздухообмена
Нормативы механической вентиляции действительно утверждают 10-12 кратной смены воздуха в объеме обслуживаемого помещения (СНиП 41-01-2003).
Но расположенный над кухонной плитой зонт вытяжки не выполняет функции «вентиляция помещения», поскольку не способен.
Нуждающийся в обновлении (замене) воздух накапливается у потолка. Засосать его в вентканал вытяжной зонт не способен – его раструб выставлен недостаточно высоко. А воздушный поток при выбросе и закачке ведет себя неодинаково.
Электромеханическая установка тянет воздух с дистанции, не превышающей диаметра всасывающего раструба. Т.е. при 400 мм ширине зонта вытяжки в нее будет затянут воздух, находящийся не далее 400 мм от раструба.
Между тем выброс воздушного потока происходит на дистанцию, превышающую 15 диаметров вытяжного проема.
Простой «домашний» пример: включенный бытовой вентилятор. С его обратной стороны движение воздуха еле заметно, но с лицевой – мощный воздушный поток. Кстати, пылесос работает на всасывание пыли лишь на минимальном расстоянии от ковра.
Единственный эффективный способ отвода летучих продуктов приготовления пищи – самостоятельный вентканал. Иначе запахи останутся в доме
Вытяжной зонт над кухонной плитой выполняет единственную задачу – удаление воздуха, поступившего к нему от поверхности варочной плиты.
Разумеется, взамен закачанного воздуха к плите поступит его другая порция из форточки, открытой двери в соседнюю комнату и т.п. Но полной смены воздушного объема в помещении кухни не произойдет.
Если запахи готовящейся пищи поднимутся к потолку – они не будут участвовать в смешивании и их трудно удалить.
По этой причине инструкция к вытяжным зонтам содержит следующие условия размещения вытяжки и работы: 600 мм от электроплиты; 750 мм от газплиты; воздушные потоки (сквозняки) при работе вытяжки не допускать, иначе запахи распространятся по комнате.
Плитная вытяжка не обеспечивает смены воздуха на кухне. При выборе ее модели воздушный объем комнаты не имеет значения. Зависимость между размерами кухни и мощностью вытяжного зонта придумали продавцы салонов кухонной техники.
Как же рассчитать требуемую мощность вытяжки? Разумеется, на основании производительности кухонной плиты.
При выполнении расчетов для подбора кухонной вытяжки следует учесть следующие факторы:
