Стабилизатор напряжения 220 В для дома, дачи, газового котла

Как правильно выбрать?

В первую очередь необходимо обратить внимание на габариты. Наиболее громоздкие модели дома будут занимать больше места

Еще один немаловажный фактор – бесшумность. Новые разработки не вызывают шумовых дефектов, не раздражают слух. Самым важным критерием является мощность. Чем мощнее агрегат – тем выше защита. Устройства, разработанные по нанотехнологиям с легкостью защищают бытовые приборы от короткого замыкания и скачков напряжения. Для частного использования профессионалы рекомендуют выбрать малогабаритные бесшумные модели с высокой мощностью

Наиболее громоздкие модели дома будут занимать больше места. Еще один немаловажный фактор – бесшумность. Новые разработки не вызывают шумовых дефектов, не раздражают слух. Самым важным критерием является мощность. Чем мощнее агрегат – тем выше защита. Устройства, разработанные по нанотехнологиям с легкостью защищают бытовые приборы от короткого замыкания и скачков напряжения. Для частного использования профессионалы рекомендуют выбрать малогабаритные бесшумные модели с высокой мощностью.

Именно такие устройства имеют наиболее положительные отзывы.

1 или 3-фазный агрегат?

Однофазные устройства предназначены для сетей с напряжением 220в. Именно таким типом напряжения оборудованы частные дома и квартиры. Агрегаты применяют для защиты от замыкания и перепадов сети. Защищают плазмы, оргтехнику, кухонные устройства, компьютерную периферию. К плюсам можно отнести беспрерывный контроль. К минусам – большой шум, плохую реакцию на входное напряжение.

Трехфазные агрегаты предназначены для сетей с напряжением 380в. Предназначены для больших нагрузок. Идеально подходят для частного дома, квартир, небольших предприятий. Также могут обеспечить защиту газового котла, компрессора, строительных и промышленных объектов. К плюсам относят отличную выдержку больших нагрузок. К минусам можно отнести неудобный ремонт. При поломке даже одной фазы, устройство перестает работать в штатном режиме.

Расчет мощности

Точный расчет на видео

Мощность рассчитывается от числа работающих приборов.

Агрегаты устанавливаются на вводе для всех устройств. В одну таблицу необходимо выписать устройства. Во второй графе указывают активную мощность в ваттах. Ее параметры можно взять из прилагаемой инструкции. Иногда потребляемую мощность указывают на корпусе самих приборов.

В первую очередь необходимо точно определить то, какие именно приборы включены одновременно.

Из полученной таблицы выбираем те устройства, в которых находятся электродвигатели.

Такой выбор необходим для учета пускового тока. Их величина может более чем в пять раз превышать величину номинального тока. Все данные должны быть указаны в прилагаемой инструкции. Но если документация не сохранилась, то мощность необходимо умножить на 3 или 4.

Полная мощность рассчитывается в ВА. Отличается параметром косинуса фи (cos φ). При не сохранении документации данный коэффициент может быть приблизительно равен 0,75.

Например утюг имеет cos φ, равный одной единице. Энергосберегающие лампы имеют показатель, равный 0,9.

Большинство остальных приборов имеют показатель, равный 0,75. Из ранее полученных данных делим мощность на показатель косинуса.

В конечном счете, должна получиться мощность всех бытовых приборов. На основе полученных данных можно правильно выбрать устройство для частного использования. Цены на такие модели разрозненны. Чтобы правильно подобрать хороший стабилизатор – нужно выбрать фирму-произовителя.

Фирма производитель

Все компании предлагают потребителям стабилизаторы напряжения различных моделей. Существуют устройства для частного дома, малогабаритных квартир, больших особняков. Разработаны модели для крупных компаний, строительных фирм. Некоторые устройства предназначены для стабилизации напряжения газового котла. Чтобы правильно купить устройство, необходимо знать технические характеристики. У каждой фирмы-производителя они разные. Некоторые агрегаты имеют функцию Bypass, другие – функцию задержки. Различаются наличием крепления на полу или стене. Имеют разную точность и диапазон колебаний.

Для дачи (до 5 кВт)

Главное для дачи – это надежность прибора и его цена. Поэтому я подобрал хорошие варианты по соотношению цены и качества

При выборе обратите внимание на рабочую температуру устройства. Если планируется круглогодичная работа в неотапливаемом помещении, то нужно выбирать устройство с работой до -30 градусов

Мощности до 5 кВт хватит, если у вас нет мощных электроприборов.

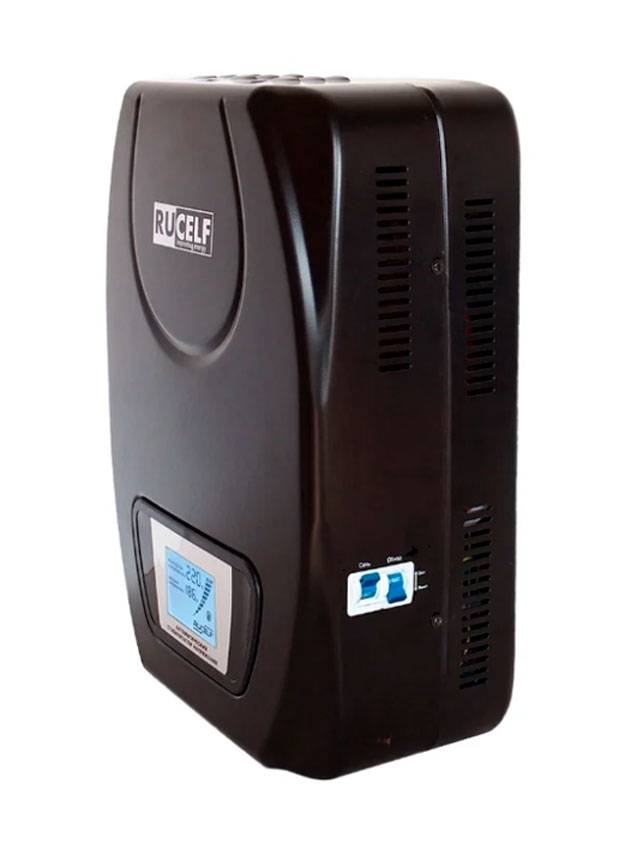

3. RUCELF SDWII-6000-L — от 12 850 рублей

Электромеханический стабилизатор для дачи. Активной мощности в 5 кВт хватит для защиты всего дома при условии, что не будут использоваться мощные инструменты. Выходной сигнал синусоидной формы без искажений. Я считаю его подходящим для дачи, потому что он показывает отличную точность, которая подойдет любым электроприборам, но при этом стоит относительно недорого.

ДостоинстваНедостатки
  • Высокий КПД;
  • Точность 1,5%;
  • Низкий уровень шума.
  • Высокая цена;
  • Требует установки в отапливаемом помещении.

Стабилизаторы такого типа отличаются высокой точностью регулирования и способностью выдерживать перегрузки – в данном случае до 280 В. Поскольку в конструкции используются электросхемы, электромеханические стабилизаторы работают меньше своих коллег. Это обусловлено тем, что схемы выходят из строя раньше механических частей. В данном случае гарантийный срок всего 365 дней.

Таблица характеристик RUCELF SDWII-6000-L
ХарактеристикаЗначение
Активная мощность5 кВт
Диапазон входных напряжений140-260 В
Точность1,5%
Рабочая температура0…+40
КПД98%
ОхлаждениеЕстественное
ИсполнениеНастенный

Оцените подробный видео обзор:

4. Ресанта ACH-5000/1-Ц – от 5 870 рублей

Релейный стабилизатор напряжения 220в, подходит для дома 5 кВт. Низкое время отклика, высокий КПД и низкая цена – отличный вариант для размещения на даче или в частном доме. Но присутствуют и недостатки: точность стабилизации в районе 8%.

ДостоинстваНедостатки
  • КПД 97%;
  • Отклик 7 мс;
  • Низкий уровень шума;
  • Бюджетная цена
  • Точность стабилизации 8%;
  • Зимой должен находиться в доме.

Учтите при покупке, что точность стабилизации не должна быть хуже, чем требует этого электроприбор. Если в документации к нему написано 220 В ± 5%, то это устройство для него не подойдет. Подключать осветительную аппаратуру к ACH-5000/1-Ц не рекомендую.

Таблица характеристик Ресанта ACH-5000/1-Ц
ХарактеристикаЗначение
Активная мощность5 кВт
Диапазон входных напряжений140-260 В
Точность8%
Рабочая температура0…+45
КПД97%
ОхлаждениеЕстественное
ИсполнениеНапольный

Обзор стабилизатора от производителя:

5. Энергия ACH 5000 – от 6 900 рублей

Релейный стабилизатор напряжения 220 В. Диапазон входных значений стандартный для моего списка – 140-260 В. Этого должно хватить для большинства сетей, но для большей уверенности рекомендую измерить напряжение в своем доме: если оно падает ниже 140 или переваливает за 260, то нужно выбирать другой вариант.

Таблица характеристик Энергия ACH 5000
ДостоинстваНедостатки
  • КПД 98%;
  • Отклик 4 мс;
  • Компактный;
  • Можно разместить на улице.

Если выбираете стабилизатор для защиты осветительных приборов, то важно обратить внимание на количество ступеней стабилизации. Если их меньше 10-16, то будут заметны мерцания. Чем больше, тем лучше, а при 36 их практически невидно

Чем больше, тем лучше, а при 36 их практически невидно.

Мерцания связаны с тем, что при переключении обмоток автотрансформатора напряжение на выходе изменяется скачкообразно.

Таблица характеристик Энергия ACH 5000
ХарактеристикаЗначение
Активная мощность5 кВт
Диапазон входных напряжений140-260 В
Точность6%
Рабочая температура-30…+40
КПД98%
ОхлаждениеПринудительное
ИсполнениеНапольный

Посмотрите видео длиной семь минут, чтобы познакомиться с ним лучше:

Как работает стабилизатор напряжения

Коротко опишу принцип работы каждого типа стабилизаторов, чтобы вы лучше понимали сильные и слабые стороны каждого типа приборов.

Инверторные стабилизаторы

Классический инвертор напряжения состоит из двух фильтров, выпрямителя и корректора коэффициента. Они осуществляют два основных процесса: преобразование входного переменного тока в постоянный и наоборот.

Эти задачи решает выпрямитель и корректор коэффициента мощности. Говоря простыми словами, нестабильный ток входит в стабилизатор, где проходит через фильтр, превращается в постоянный и снова фильтруется.

На выходе ток имеет практически идеальную синусоидальную форму, характеризуется частотой 50 Гц и напряжением 220 В. Главное преимущество такого типа работы – высокий коэффициент мощности, близкий к единице. Другие преимущества:

  1. Тихая работа.
  2. Точность нормализации напряжения.
  3. Малый вес и габариты.
  4. Поддерживает напряжение на входе от 115 до 300 В.

Инверторный стабилизатор является одним из лучших, поэтому его главный недостаток – высокая стоимость. Второй недостаток – снижение диапазона входных частот при увеличении нагрузки:

  1. 51-69% – 140-300 В.
  2. Больше 70% — 160-300 В.

Автотрансформаторные стабилизаторы

Наиболее популярный стабилизатор, заслуживший признательность народа из-за соотношения цены и качества. Принцип работы: электронные ключи коммутируют отводы автотрансформатора. Ключи – это симисторы или тиристоры, работающие под управлением микропроцессора.

Быстродействие на уровне 10-20 мс, точность поддержания выходного напряжения +/- 0,5% — главные преимущества автотрансформаторных стабилизаторов. По точности они не уступают плавно регулируемым собратьям. Форма сетевой синусоиды практически не искажается.

Более понятные вещи: бюджетный ценовой сегмент, компактность, высокий КПД в районе 98%, ресурс работы порядка 15-20 лет. Но модели этого типа не лишены и недостатков.

Главный из них – ступенчатость регулирования выходного напряжения. К примеру, из-за этого мерцают лампы накаливания и галогеновые лампы. Чем больше ступеней, тем меньшую роль играет этот недостаток. При 36 ступенях становится практически незаметным даже у ламп накаливания.

Релейные стабилизаторы

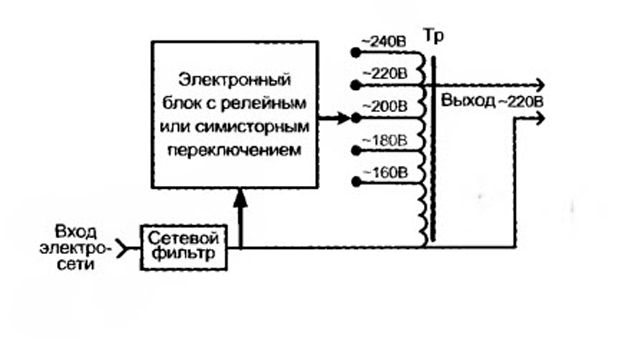

В основе релейного стабилизатора автоматический вольтодобавочный трансформатор. За работу устройства отвечает электронная схема. Работает в четыре этапа:

  1. На электронную схему подается и проверяется ток;
  2. На основании разницы входного и выходного напряжения подбирается число обмоток и их витков;
  3. Реле последовательно переключает витки;
  4. Ток с допустимыми параметрами подается на выход.

Отлично работает в российских климатических условиях благодаря диапазону рабочей температуры -40…+40оС. Работает около десяти лет, не шумит и обладает невысокой чувствительностью к искажениям входного тока. Среди недостатков:

  1. Низкая точность стабилизации – ~8%;
  2. Ступенчатое выравнивание напряжения;
  3. Периодическое обострение скачков выходного напряжения.

Тиристорные стабилизаторы

Состоит из автоматического трансформатора, тиристорных ключей, светодиодных индикаторов и электронных схем. За нормализацию тока отвечает автоматический трансформатор. Включение или выключение тиристорных ключей может искажать синусоидальную форму тока. Это решается встроенным микропроцессором, поэтому не является проблемой. Бывают одно- и двухкаскадными.

Среди преимуществ:

  1. Нормализация тока не вызывает шумов;
  2. Тиристоры работают более 1 млрд раз;
  3. Относительно низкое энергопотребление;
  4. Небольшие габариты;
  5. Высокая скорость выравнивания напряжения.

Но присутствуют и недостатки: ступенчатая стабилизация тока, электронная схема микроконтроллера может подвисать, а стоят такие стабилизаторы недешево.

Симисторные стабилизаторы

Обязательно присутствуют контроллеры, ключи силового типа и автоматический трансформатор. Напряжение регулируется контроллерами. Работу можно разделить на четыре этапа:

  1. Замер напряжения внутри сети;
  2. Обработка информации по замерам;
  3. Формирование решения о преобразовании сигнала;
  4. Снижение или понижение показателей трансформаторной обмоткой.

Такие стабилизаторы подходят для бытовой техники вроде телевизора и холодильника, потому что обладают высокой чувствительностью к помехам и быстрой реакцией. Но недостатки ограничивают его сферу применения:

  1. При заниженных входных напряжениях теряется мощность;
  2. Высокая цена;
  3. Сложный ремонт;
  4. Работа с реактивными нагрузками ограничена.

Какой мощности нужен стабилизатор

Для начала необходимо обозначить, что мощность газового котла, например, 24 кВт не означает, что нужно для него искать стабилизатор напряжения на 24 киловатта. 24 кВт — это максимальная полезная тепловая мощность, которую способен выдать котел, а при выборе стабилизатора следует ориентироваться на потребляемую мощность, которая заявлена в «Вт» (ваттах) и часто составляет 150 Вт.

Во всех документах к газовому оборудованию указывается только его рабочий ток, но в момент запуска он превышает номинальный в 3-5 раз. Поэтому, если на котел подбирался аппарат исходя из его номинальной мощности, то в моменты включения газового оборудования стабилизатор будет испытывать сильные перегрузки, что приведет к сильному сокращению срока его службы.

Чтобы и котел был под защитой и стабилизатор не приходилось часто менять, необходимо брать аппарат с запасом по мощности.

Еще один момент который нужно понимать — мощность стабилизаторов указывается в «ВА» (вольт-амперах), а мощность котлов в «Вт» (ваттах). Большинство наших соотечественников ошибочно считают эти два параметра одинаковыми. На самом деле вольт-амперы — это полная мощность, а ватты — только часть ее и называется «полезная мощность». Поэтому, когда для стабилизатора напряжения заявлена мощность в 500 ВА (вольт-ампер), то полезной мощности (ватт) в нем будет только 350 Вт.

Вот таблица по самым популярным мощностям стабилизаторов для котлов в вольт-амперах и их реальная мощность в ваттах:

Мощность, 500 ВАМощность, 1000 ВАМощность, 1500 ВА
350 Вт700 Вт1050 Вт

Вот теперь цифры более реальные и не возникает вопроса «Почему для моего котла на 150Вт нужен котел на 500Вт?». Теперь ясно, что реальных в нем только 350 Вт.

Второе правило:

Понимаем, что значение мощности 500 ВА стабилизатора и 500 Вт котла не одно и тоже. Ориентируемся на реальные показатели.

Виды и типы стабилизаторов

В зависимости от того, для чего нужен стабилизатор напряжения, выбирают сетевой или магистральный. Первые используются для защиты одного прибора и подключаются к розетке. Вторые защищают все приборы дома, в том числе освещение, и подключены к автоматическому выключателю, установленному на вводе.

Стабилизаторы предназначены для понижения или повышения напряжения, в зависимости от его изменения на входе до величины 220—230 В на выходе. При выходе сетевого напряжения за пределы 140—260 В питание подключенных приборов отключается. Любой бытовой стабилизатор работает автоматически без участия человека.

Выбор стабилизатора напряжения для дома следует начинать с определения оптимального типа. Производители предлагают несколько типов, различающихся по принципу действия. Каждый из них имеет свои особенности и условия применения.

Электромеханический тип

В принципе это автотрансформатор, в котором перемещение токосъёмной щётки производится сервоприводом или электродвигателем через редуктор. Управление приводом производится электронной схемой, отслеживающей изменение напряжения на входе.

К достоинствам относятся:

  • достаточный в большинстве случаев диапазон регулирования (от 130 до 260 В);
  • отсутствие искажений формы напряжения на выходе;
  • способность выдерживать длительные перегрузки;
  • на качество работы не влияют помехи и искажения.

Недостатками считаются замедленность реагирования и шум, издаваемый при работе. Поскольку в конструкции применены подвижные элементы, требуется регулярное техобслуживание, которое проводят в мастерской или вызывают техника на дом.

Релейные и гибридные

В основу также заложен автотрансформатор, но изменение напряжения происходит за счёт переключения секций обмотки, осуществляемых с помощью реле (от 4 до 8 шт.). Реле управляются электронной схемой слежения.

Несмотря на ступенчатость регулировки, изменение напряжения не превышает допустимой нормы для электронных приборов, но лампы накаливания будут заметно мигать. Поскольку щелчки при срабатывании реле раздражают, лучше устанавливать такое устройство подальше от зон отдыха.

К достоинствам относится: высокое быстродействие, расширенная до 105 В зона реагирования, отсутствие техобслуживания и длительный, до 10 лет, срок службы. Стоят дороже электромеханических, но сохраняют работоспособность до -30⁰ C, что позволяет устанавливать их на улице. Без ущерба выдерживают перегрузку в 110% от номинала длительное время и кратковременную, до 4 секунд, 2-кратную.

Объединение электромеханического и релейного стабилизаторов позволило устранить присущие им недостатки и улучшить характеристики. В диапазоне от 105 до 280 В работает электромеханика, обеспечивая плавное и точное регулирование напряжения. При понижении до 140 В защита не будет срабатывать, а подключится релейный блок, способный обеспечить 220 В на выходе при напряжении сети до 105 В. Недостатком считается невозможность эксплуатации при температуре ниже +0⁰ C и напольная установка.

Электронные устройства

В этих стабилизаторах вместо реле используются тиристоры или симисторы, что позволяет сохранять на выходе нормальное напряжение при падении на входе до 60 В. Отсутствие подвижных элементов обеспечивает бесшумность работы и долгий срок службы, поэтому их используют даже в городских квартирах. Благодаря использованию большого количества элементов регулирования шаг регулирования меньше, чем у релейных аналогов. Основным недостатком является высокая стоимость.

К достоинствам относятся:

  • большой, начиная с 60 В, рабочий диапазон;
  • абсолютная бесшумность;
  • плавная регулировка;
  • высокая точность поддержания выходных параметров;
  • удобное настенное крепление;
  • расширенная гарантия до 3 лет.

Выбор производителя и цены

Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.

Советы по выбору стабилизатора

Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер

Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.

Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.

Несколько примеров стабилизаторов разного типа мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Смотрите сами.

НазваниеТипРабочее входное напряжениеТочность стабилизацииТип размещенияЦенаОценка пользователей по 5-балльной шкалеПримечания
RUCELF SRWII-12000-Lрелейный140-260 В3,5%настенный270$4,0
RUCELF SRFII-12000-Lрелейный140-260 В3,5%напольное270$5,0
Энергия Hybrid СНВТ-10000/1гибридный144-256 В3%напольное300$4,0на выходе идеальная синусоида, защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Энергия Voltron PCH-15000релейный100-260 В10%напольное300$4,0
RUCELF SDWII-12000-Lэлектромеханический140-260 В1,5%настенное330$4,5
РЕСАНТА ACH-10000/1-ЭМэлектромеханический140-260 В2%напольное220$5.0
РЕСАНТА LUX АСН-10000Н/1-Црелейный140-260 В8%настенное150$4,5синусоида без искажений
Защита
от короткого замыкания, от перегрева, от повышенного напряжения, от помех
РЕСАНТА ACH-10000/1-Црелейный140-260 В8%напольное170$4.0синусоида без искажений
Защита
от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Otea Vega 10-15 / 7-20электронный187-253 В0,5%напольное1550$5,0
Штиль R 12000электронный155-255 В5%напольное1030$4,5
Штиль R 12000Cэлектронный155-255 В5%напольное1140$4.5
Энергия Classic 15000электронный125-254 В5%настенное830$4,5
Энергия Ultra 15000электронный138-250 В3%настенное950$4,5
СДП-1/1-10-220-Тэлектронный инверторный176-276 В1%напольное1040$5синусоида без искажений

Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.

Как выбрать стабилизатор напряжения для дома: типы устройств

Прежде, чем начать разбирать по полочкам отдельные характеристики и параметры стабилизаторов в общем, нужно оговориться, что прибор может быть сетевым и магистральным. Сетевой тип – это такой себе переходник между электроприбором и розеткой, соединяющийся напрямую к последней. Магистральный, как можно понять из названия, подключается к электрической магистрали и защищает абсолютно все электроприборы в доме. Покупать первый вариант имеет смысл, если вы переживаете за какую-то конкретную технику, например, домашний ПК, второй – если напряжение прыгает часто, и защита нужна всему, даже лампочкам.

Различают три основных типа стабилизаторов:

  1. Релейные, они же ступенчатые – самый популярный и щадящий для вашего бюджета вариант. Под корпусом такого варианта находится автоматическое реле, которое анализирует входящее и исходящее напряжение и понижает или повышает его до нужного уровня. Помимо доступной цены, к преимуществам такого варианта можно отнести его компактные размеры, способность работать и при морозе в -20 градусов, и на сорокоградусной жаре и бесшумность работы. Единственный минус напрямую вытекает из принципа работы – напряжение стабилизируется путем переключения между разными реле, и в ходе этого могут мигать лампочки. Если вас не смущает иногда возникающая из-за этой особенности атмосфера фильма ужасов, то можете смело брать именно этот тип.
  2. Электронные или тиристорные – полупроводники этого прибора могут менять свою проводимость примерно сто раз за секунду, если вам это о чем-то говорит. Если перейти на человеческий язык, то такой стабилизатор обладает большей настройки напряжений по сравнению с предыдущим вариантом, при этом нет задержек и сохраняется мощность, поэтому о мигающих лампочках можете забыть. Минусы – большая цена и размер. Такой вариант хорош для частного дома, в котором много дорогостоящей и чувствительной электротехники.
  3. Электромеханические, они же сервоприводные – могут быть и сетевыми, и магистральными, а диапазон входящих напряжений от 130 до 260 вольт, то есть этот вариант подстрахует технику даже в случае очень серьезных скачков. Кроме того, такой стабилизатор стойко выдерживает перегрузки, отсекает часть помех и может похвастаться хорошей мощностью. Ложка дегтя – устройство не работает на морозе и тем сильнее шумит при работе, чем больше мощность. Реакция медленнее, чем у электронных.

Подводя итоги, можно сказать, что электронные стабилизаторы являются самыми мощными и надежными, но и самыми дорогими, электромеханические дешевле, но не могут похвастаться такими высокими характеристиками. Золотая середина – релейные модели, поэтому именно их чаще всего выбирают для защиты электроприборов.

Уровень точности

Еще один важный параметр — это уровень точности стабилизатора.
Как уже указывалось выше, нет таких стабилизаторов, которые всё время на выходе стабильно выдают 220 вольт.
Погрешность присутствует в любом случае! И уровень этой погрешности сильно зависит от типа стабилизатора.
Если у вас будет подключаться через стабилизатор обычная бытовая техника (холодильник, стиральная машина, нагревательные устройства),
то погрешности в 5% будет вполне достаточно.
Если же будет подключаться высокоточная измерительная, медицинская или музыкальная аппаратура,
то выбирать следует высокоточный стабилизатор с погрешностью 1-2%.
В промышленности повышенные требования к качеству напряжения могут предъявляться для работы станков с ЧПУ.
