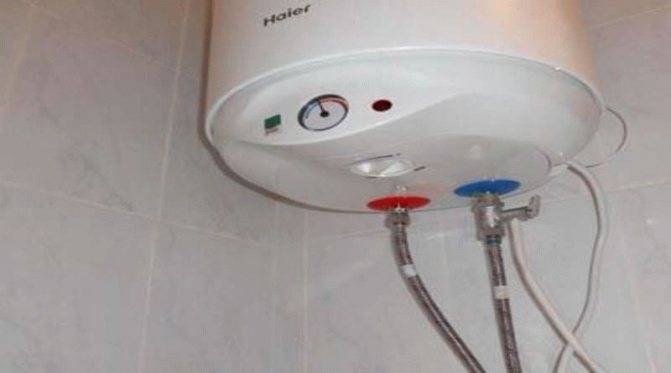

Как установить бойлер в квартире: монтаж и подключение своими руками

Установка УЗО

В питающей линии бойлера обязательна установка УЗО – устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

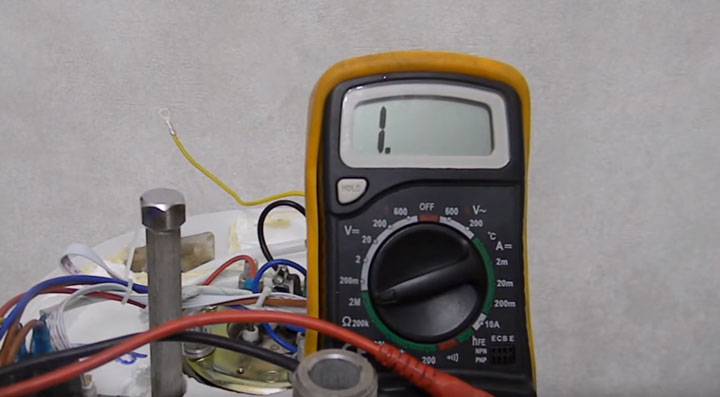

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант – это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

Как установить электрический накопительный водонагреватель

Обеспечить жилье автономным горячим водоснабжением можно, осуществив подключение водонагревателя (бойлера) к системе водопровода. Бойлеры бывают газовые и электрические, проточные и накопительные. На сегодняшний день наиболее экономичным и практичным является электрический накопительный водонагреватель.

Совершая покупку в обычном магазине, скорее всего, вы получите информацию о фирме, которая занимается монтажом водонагревателей. Однако установить электрический накопительный водонагреватель можно и самостоятельно.

Для эффективности и удобства работу следует разбить на этапы:

1. Выбор места расположения;

4. Монтаж водопровода;

5. Подключение и тестирование.

К примеру, вами был приобретен накопительный электрический вертикальный водонагреватель с одним открытым тэном, объемом 50 литров, мощностью 1500 Вт, популярного производителя. В коробке, как правило, находится:

• электрический шнур с вилкой;

• кронштейны и/или анкеры;

Водонагреватель должен быть целым снаружи: нет вмятин, царапин, нет повреждений на шнурах и креплениях. После тщательных замеров места расположения водонагревателя, нужно докупить самостоятельно дополнительные трубы, переходники и, при необходимости, краники.

Расположение

Монтаж накопительного водонагревателя требует наличие свободного места, превышающего общий размер агрегата. Обычно в квартирах и жилых домах бойлер располагается в туалетных или ванных комнатах, реже – на кухне, иногда – в кладовке. Стена, на которой будет размещаться бак водонагревателя, должна быть бетонной или кирпичной, чтобы выдержать вес наполненного водой нагревателя. А также рядом с местом монтажа должны находиться трубы водопровода.

Особых рекомендаций по выбору высоты размещения бойлера нет, поэтому стоит руководствоваться личной выгодой и практичностью. Не нужно вешать впритык к потолку или стене хотя бы потому, что так будет сложнее его снимать. После примерки отмечаем карандашом на стене нужную высоту. Затем с помощью уровня (измерительный инструмент) определяем точки, в которые будут вбиты дюбеля.

Установка электрического водонагревателя своими руками: пошаговая инструкция и схемы подключения

Водонагреватели делятся на накопительные и проточные. Эти модели имеют разный принцип работы, по-разному расходуют электроэнергию, поэтому перед монтажом совсем нелишним будет знание нюансов установки и принципов работы основных узлов бойлеров.

• Проточный водонагреватель греет воду, пропуская ее постоянным потоком через ТЭН.
• Накопительный водонагреватель нагревает воду, которая заранее набрана в резервуар.

1.Общие рекомендации по подключению проточного или накопительного водонагревателя

1. Выберите и максимально точно измерьте то место, где вы планируете установить водонагреватель.

2. Определите, на какое количество водоразборных точек будет работать водонагреватель (раковина в ванной, раковина в кухне, душевая и т.д.) – это непосредственно влияет на выбор мощности и процесс подключения.

3. Обязательно выясните возможности электропроводки вашей квартиры – сечение и материал кабеля, предельно допустимую нагрузку. Если вы не знаете, как сделать это самостоятельно, проконсультируйтесь с электриком

Это особенно важно, если вы выбрали проточный водонагреватель. Необходимо понимать, что если возможности существующей электропроводки будут недостаточны, вам понадобится проложить от электрощита новый отдельный кабель для того, чтобы подключение было безопасным

Немаловажным фактом является заземление прибора.

Подключение бытовых приборов большой мощности обязательно требует прокладки отдельного электрического кабеля от распределительного щитка. Пользуясь таблицей, вы можете выбрать минимальное сечение кабеля, которым должен подключаться ваш электроприбор. В таблице предполагается использование кабеля из меди, при напряжении 220 В, 1 фаза, 2 жилы. Мощность прибора, кВт 1,0 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 8,0 9,0 Сила тока, А 4,5 9,0 11,4 13,6 15,9 18,2 20,5 22,5 27,3 36,4 40,5 Номинальный ток автомата защиты, А 6 10 16 16 20 20 25 25 32 40 50 Минимальное сечение токопроводящей жилы, мм2 1 1,5 2,5 2,5 2,5 4 4 4 4 6 10

4. Если ваша водопроводная вода не отличается хорошим качеством, настоятельно рекомендуется устанавливать фильтры, очищающие воду перед попаданием в водонагреватель. В противном случае, срок «жизни» водонагревателя будет существенно меньше заявленного производителем.

5. Определите для себя тип водонагревателя (накопительный или проточный), выберите дизайн (круглый, прямоугольный, плоский и т.д.), а также определитесь с производительностью. См. совет «Как выбрать водонагреватель».

6. В зависимости от места установки накопительного водонагревателя, определите, нужен Вам настенный или напольный, вертикальный или горизонтальный водонагреватель.

7. В случае если Вы планируете устанавливать прибор самостоятельно, Вам понадобится приобрести дополнительные материалы (электропровод, автоматический выключатель электричества, подводка к водопроводу, краны, и т.д.).

В любом случае установка конкретного накопительного или проточного водонагревателя должна производиться строго в соответствии с прилагаемой к прибору инструкцией. В ней описаны нужное количество отверстий на стене, количество и особенности креплений, последовательность присоединения шлангов, их размер и расположение (вертикально, горизонтально), а также другая важная информация.

8. Накопительный водонагреватель должен быть особенно прочно закреплен на крюках (болтах), без возможности перемещения в стороны.

9. Все соединения водонагревателя с водопроводом должны быть герметичны.

10. Подводка к водопроводу может выполняться пластиковой, металлопластиковой, стальной или медной трубой. Не рекомендуется использовать гибкую подводку резиновыми шлангами из-за их быстрого износа.

11. При включении проточного водонагревателя необходимо убедится в наличии воды в водопроводе. При включении накопительного водонагревателя нужно убедиться в том, что бак заполнен.

Как сделать своими руками

Для тех, кто любит что-то делать своими руками или имеет техническое образование, не составит труда сделать проточный бойлер.

Простая конструкция сама по себе ремонтоспособна и производительна – все это возможно за бюджетные деньги. Самодельный проточный бойлер устанавливается путем огибания спиралью блина электрической плиты или газовой комфорки.

Для изготовления водонагревателя в домашних условиях Вам понадобятся:

1. Труба из меди, так как именно медь является отличным теплопроводником. Иногда используют нихромовую проволоку, сматывая ее в несколько раз.

Обратите внимание: длина трубы не влияет на количество тепла, передаваемого от источника, поэтому в данном случае не обязательно загромождать конструкцию дополнительными кольцами

1. Шланг резиновый (желательно новый).
2. Резиновые прокладки, подходящие по диаметру к шлангу и металлические хомуты.

Для того чтобы сделать все грамотно и безопасно, необходимо ознакомиться с технической документацией электрической (газовой) плиты и определить ее потенциал.

Ход работы:

1. Измерьте диаметр блина электроплиты или конфорки.
2. Согните медную трубу в спираль по диаметру чуть больше диаметра плиты таким образом, чтобы выходы спирали выступали на 20-30 см от плиты. Нужно, чтобы спираль плотно прилегала к основанию плиты и не имела перекосов. Убедитесь, что спираль имеет ровные гладкие края.
3. Закрепите спираль с помощью дужек и болтов (для закрепления Вы можете использовать другую крепежную скобянку).
4. Подсоедините к выходам спирали резиновый шланг и зафиксируйте его металлическим хомутом.
5. Другой конец шланга подключите к смесителю и установите его вдоль раковины.
6. Включите воду и проверьте функционирование системы на наличие протечек.

Важно знать: перед тем, как выключить воду, сначала необходимо отключить нагревательный элемент. В случае, если сделать наоборот, то спираль может сгореть

Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее

Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее.

В случает перегрева спирали запрещается включать воду – это может привести к разрыву металла. Выключите газ (электричество) и дайте немного времени металлу остыть.

Все параметры можно варьировать, так как, по сути, самодельный бойлер опирается на потенциал и возможности газо- или электроплиты.

Бойлер для квартиры – советы по выбору

Водонагреватели делятся на проточные и накопительные. Они по-разному расходуют электроэнергию и имеют разный принцип работы.

В случае если горячая вода нужна будет только время от времени для одного или двух человек, то внимание стоит обратить на проточный бойлер. Такой нагреватель не займет много места и мгновенно подогреет воду

Однако его использование не экономично с точки зрения потребления энергии (за час около пяти киловатт).
Если в квартире проживает три человека и более, которые пользуются горячей водой постоянно, то приобрести лучше накопительный водонагреватель.

Как работает накопительный бойлер

Накопительный водонагреватель имеет бак, который наполняется водой.

• Холодная вода, поступающая в емкость, подогревается до установленной температуры с помощью нагревательного элемента.
• Необходимая температура устанавливается терморегулятором, которым оборудован бойлер.
• Нагревается вода около полутора часов.
• Между стенками емкости имеется воздушная прослойка, которая не дает воде быстро остыть.
• В течение дня механизм нагрева воды сам запускается с помощью терморегулятора. Таким образом, заданная температура поддерживается постоянно.
• За час накопительный бойлер потребляет всего от полутора до двух киловатт.
• Минусы водонагревателя: медленное нагревание воды и достаточно большой объем бака, который занимает много места.

Практические советы по выбору бойлера в квартиру

Требуемый объем накопительного резервуара. Разнообразие выбора большое, поэтому следует определиться с количеством человек, которые будут пользоваться нагревающейся водой, и числом точек водоразбора, подключенных к водонагревателю.

Потребляемая мощность . Для среднестатистического бойлера достаточно два — два с половиной киловатта в час. Избыточная мощность не нужна, иначе в квартире будет серьезно нагружаться электропроводка.

Вид и габариты корпуса. В основном эти параметры зависят от объема водонагревателя. Однако и здесь есть свои особенности.

• Бойлеры вертикального исполнения более экономичные, производительные и имеют невысокую стоимость.
• Резервуары горизонтального размещения отличаются быстрым нагревом воды. В последнее время они стали очень популярны и, если в помещении позволяет ширина стены, то выбирают именно такой вид бойлера.
• «Плоские» водонагреватели более компактны. Их бак с двух краев приплюснут и поэтому менее габаритен. Однако возможность коррозийного воздействия и общую прочность конструкции снижает немалое количество сварных швов. Да и стоит такой резервуар достаточно дорого.
• Бойлеры в виде цилиндра просты в устройстве и обслуживании. Но в тесной ванной комнате их установка удается не всегда, так как бак чрезмерно выступает по фронту.

Тип электрического нагревателя. ТЭН может быть «мокрым» или «сухим».

• «Мокрый» ТЭН более эффективен, так как контактирует непосредственно с водой. Однако он наиболее уязвим к отложению накипи и к коррозии.
• Заключенный в капсулу «сухой» ТЭН с водой не контактирует. Его легко можно поменять, если он выйдет из строя, хотя такой ТЭН долговечен.
• Минус его в том, что эти достоинства отражаются на стоимости водонагревателя.

Можно ли устанавливать бойлер самому?

Правы были наши предки, когда говорили, что лучше «семь раз отмерить…». Эта народная мудрость вполне применима и к выбору той или иной технологии установки накопительного нагревателя воды. Если вы не имеете хотя бы минимального багажа знаний, связанного с сантехникой, то будет лучше, чтобы установкой бойлера занялись профессионалы. Это в большей мере касается городских квартир, ведь если вы в чем-то ошибетесь, то последствия могут быть самыми плачевными, вплоть до затопления соседей снизу и связанного с этим разбирательства.

Словом, самостоятельная установка водонагревателя сопряжена с большими рисками. Но, если вы будете следовать всем нашим советами и инструкциям, то никаких проблем не будет, более того, монтаж своими руками даст существенные преимущества.

1. Вы сэкономите деньги, которые потратили бы на оплату работы специалистов.
2. Вы получите навыки, которые пригодятся вам в дальнейшем обслуживании прибора.
3. Вы сэкономите драгоценное время.
4. Если в комнате, где установлен бойлер, будут проводиться какие-либо ремонтные работы, вам не потребуется вызывать специалиста для демонтажа прибора.

Теперь рассмотрим, как будет проводиться установка накопительного нагревателя воды.

Как установить проточный водонагреватель?

Установка проточного водонагревателя

Проточные бойлеры бывают переносные и стационарные.

В первом случае никаких сложностей. Вода обычно подаётся из душа без распылителя. Для установки переносного прибора нужно:

• Выбрать место.
• Определиться с местом для крепежа с учётом длины проводки, чтобы дотянулась до розетки.
• Сделать отверстия и вкрутить в них крюки.
• И повесить устройство на них, подведя шланг и включая в сеть.

Если устанавливаете проточный водонагреватель и у вас только холодная труба:

Решить с местом

Важно, чтобы устройство было недалеко от трубы.

Повесить водонагреватель на крюки.

И если есть выход с краном, подвести к нему и прибору шланг.

Не забыть о выходе устройства. Подведите к нему шланг, а второй конец к смесителю.

Если точек для забора не одна, положить прокладку, а только потом подвести шланг нагревателя к холодной трубе.

 Лучшие вытяжки для кухниУстановка водонагревателя в ванне

Что делать, если устанавливаете водонагреватель в ванне, а отдельного выхода нет? Придумать его самому!

Для этого:

• Закрыть подачу воды, а её остатки слить.
• Разрезать трубу поближе к нагревателю.
• В разрез установить тройник. Поможет паяльник.
• На тройник поставить кран.
• И подвести шланги к устройству.

После установки проточного нагревателя проверьте герметичность. Откройте воду и посмотрите, не протекают ли стыки. А после уже запустите нагреватель, проверить, как он греет.

Устанавливая проточный водонагреватель, когда трубопровод с холодной и горячей водой, дополнительно нужно поставить два крана и тройник. Для этого:

• Тройник установить на горячей трубе.
• Один кран повесить перед тройником, а второй на выходе из устройства.

Так, можно будет открывать и закрывать горячую воду от разных источников. Например, если пользуетесь центральной водой, нужно закрыть все краны нагревателя. А если пользуетесь водой из бойлера, то краны от него открываются, а кран перед тройником – закрывается.

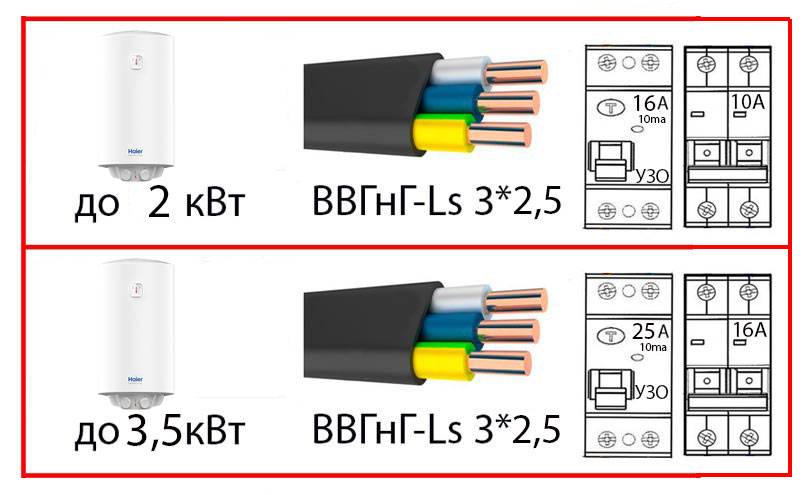

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Ошибки при монтаже водонагревателя

Среди основных ошибок неправильного монтажа бойлера числятся:

1. Замена предохранительного “срывного” клапана на обратный (от перегрева и взрыва котла такой вариант не защитит).
2. Недостаточная надежность креплений (фото с разбитыми от падения водонагревателя унитазами в сети гуляет немало).
3. Установка запорного вентиля или длинного шланга между штуцером котла и клапаном сброса давления.

В последнем случае, если установить вентиль, то в закрытом состоянии он не пропустит избыточный пар до клапана-предохранителя. Взрыв при такой схеме подключения будет неизбежным. А если вставить перед этим клапаном шланг, то при повышении давления последний может быть разорван.

Схема подключения электрического бойлера к сети

Зачем нужен водонагреватель?

Согласитесь, когда дома нет тёплой воды, сразу чувствуется дискомфорт. В современных постройках её подача часто централизованная, то есть вода греется в котельной, а оттуда подаётся во все квартиры. Но такое снабжение нельзя назвать идеальным, особенно когда случается авария, и тёплой воды нет у всех.

В частных домах централизованной подачи нет и эту проблему нужно решать самостоятельно. Поэтому многие устанавливают водонагреватель воды. При этом это решение настолько комфортное, что квартирные жители тоже с удовольствием им пользуются, отказываясь от центральной системы.

Инструкция по установке бойлера

Пошаговая инструкция нужна чтобы домашний мастер учел советы специалистов при монтаже бойлера. Работа эта трудоемкая, а неправильный монтаж может испортить не только новоприобретенный водонагреватель, но и внешний облик помещения. Работа по установке электрического нагревателя для воды делится на несколько этапов: крепление, обвязка с внутридомовыми сетями и первый пробный пуск.

Крепление к стене

Монтаж выполняют с помощью монтажных крюков, которые закрепляются к стене, на которые впоследствии надевается корпус бойлера. Иногда крепят конструкцию с помощью специальной монтажной планки, которая поставляется в комплекте. Ее монтируют на стенку анкерными болтами, а уж только после этого на ней фиксируется электробойлер.

Для того чтобы правильно закрепить устройство выполняют следующие действия:

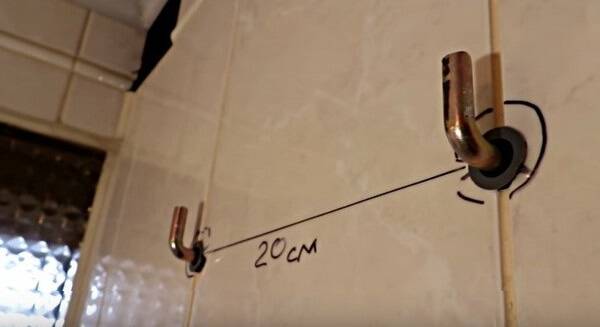

1. Измеряют размеры корпуса, оценивают ориентировочно место установки, так чтобы от ограждающих поверхностей оставались зазоры по 4-5 см, а съемную крышку, возможно, было бы убрать для выполнения ремонтных работ и техобслуживания. Расстояние от потолка должно быть достаточным, чтобы установить конструкцию на монтажную планку.
2. По шаблону, размечают и просверливают отверстия под крючки или анкера. Кафельную плитку проходят сверлом для керамики, а затем используют сверло для бетона и ударную дрель.
3. Устанавливают в выполненные отверстия дюбели и заворачивают крючки или вставляют анкерные болты через дыры в монтажной планке и закручивают их гаечным ключом.
4. Навешивают водонагреватель на крепежные детали.
5. Строительным уровнем контролируют отсутствие отклонений от горизонтали и вертикали. Это необходимо, чтобы в процессе работы, во внутреннем баке не создавались воздушные пробки, иначе ТЭНы будут быстро выходить из строя.

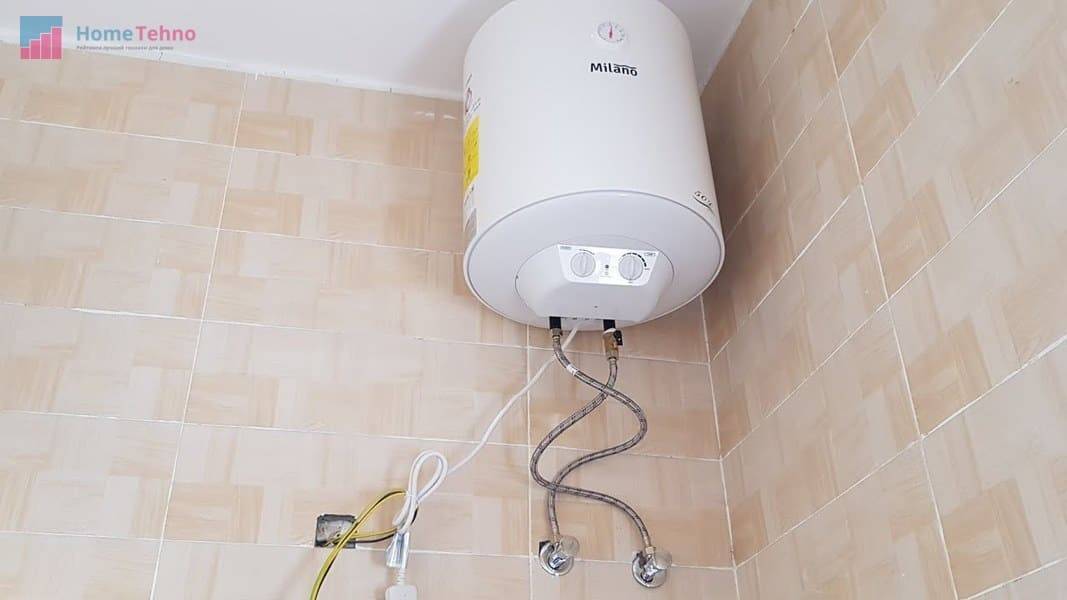

Подключение к водопроводу

Обвязку электрического водонагревателя допускается выполнять, как с помощью стандартных шлангов, так и ПХВ-трубами. Схема подключения бойлера должна соответствовать чертежам, указанным в заводской документации.

Обвязка бойлера с водопроводом

Алгоритм подключения электрического бойлера к системе водоснабжения:

1. Наворачивают на синий патрубок холодной воды водонагревателя тройник Ду 15.
2. К нижнему отводу тройника диаметром ½ дюйма подключают сбросной клапан стрелкой направленной к электробойлеру, а к боковому — присоединяют шаровой кран, для дренажа водонагревателя во время ремонта или обслуживания.
3. Все соединения тщательно уплотняют ФУМ-лентой.
4. Накручивают на голубой патрубок ГВС нагревателя шаровой кран и соединяют его с тройником с использованием гибкого шланга либо ПХВ-труб.
5. Затягивают соединительные гайки вручную, после гаечными ключами.
6. Надевают шланг на сбросной клапан и выводят его в канализацию, чтобы вода, которая будет течь при терморасширении, уходила в слив.

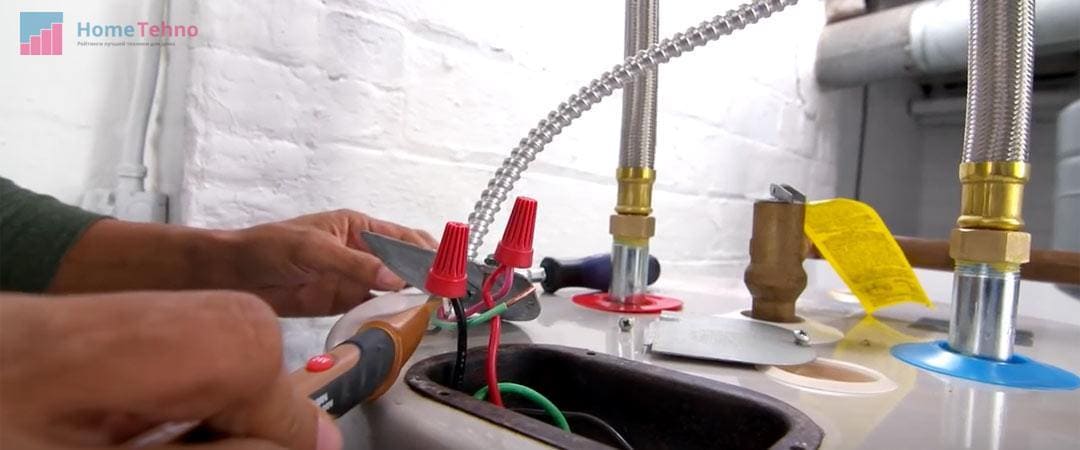

Как подключить к электропитанию

Современные электрические нагреватели по российскому стандарту поставляются с кабелем и электрической вилкой. Для надежного подключения бойлера достаточно включить вилку в розетку, имеющей заземление.

В других вариантах, линию надо будет подсоединить своими руками. Если кабель не идет в комплекте устройства, покупают трёхжильный кабель ПВС 3х2,5 и подключают его напрямую от электрощита.

Работы могут выполнять лица имеющие группу допуска для работы с электрооборудованием. Для того чтобы защитить внутридомовую электрическую сеть от возможного перенапряжения в линии бойлера, устанавливают автоматический дифвыключатель на 16 А.

Затем подсоединяют провода к клеммнику бойлера по схеме указанной заводом: фаза провод – к L, нуль – к N, а заземление – к PE либо на корпус.

Достоинства и недостатки проточного водонагревателя

Установка водонагревателя

Преимущества

1. Компактные размеры. Проточный обогреватель не занимает много пространства. При этом в продаже доступны модели нагревателей, укомплектованные смесителем и лейкой душа, что позволяет дополнительно сэкономить.
2. Быстрый нагрев. В отличие от моделей накопительного типа, проточные нагреватели начинают давать теплую воду уже спустя 30-60 секунд после запуска.
3. Отсутствие ограничений на объем подогретой воды. Пользователь может получить ровно такое количество горячей воды, которое ему нужно, в отличие от накопительных баков, объем которых ограничен.
4. Сравнительно низкая цена.

Недостатки

1. Сравнительно высокое потребление электроэнергии.
2. Требовательность к проводке, автомату и счетчику.
3. Ограниченная производительность. Этот недостаток актуален только для маломощных и компактных бюджетных моделей, способных готовить горячую воду исключительно для ванной комнаты. При необходимости обустройства разводки и на кухню придется потратить больше денег на покупку более энергоемкой и габаритной модели.

4. Сравнительно дорогая эксплуатация по причине существенного потребления электроэнергии.

   Установка водонагревателя своими руками

Проточные водонагреватели лучше всего подходят для домов и квартир, укомплектованных электрическими плитами. В данном случае счетчик и электропроводка уже будут соответствовать нормативным требованиям.

Установка накопительного водонагревателя

Выбор места

Поскольку установка накопительного водонагревателя является более сложным и трудоёмким процессом, начнём именно с неё.

Перед покупкой водонагревателя необходимо определиться с местом его будущего расположения и сделать необходимые замеры.

Учтите, что водонагреватель не может размещаться в закрытом труднодоступном месте, поскольку к нему должен быть обеспечен свободный доступ для технического обслуживания и возможного ремонта. Накопительные водонагреватели можно крепить только на несущие стены.

Монтаж настенных креплений

Установка накопительного водонагревателя начинается с монтажа настенных креплений. Большинство моделей крепятся на 2 (модели до 200 литров) или 4 (более 200 литров) крюка. В качестве крюков лучше всего использовать анкерные болты со специальным наконечником. Такие болты просто устанавливаются и при этом обеспечивают надёжное крепление водонагревателя.

Подключение к водопроводу

Перед подключением нагревателя воду необходимо перекрыть. Также нужно спустить остаточное давление в трубах, открыв краны горячей (при его наличии) и холодной воды.

Если вы не удовлетворены чистотой воды в вашем доме, то на трубе подачи холодной воды следом за запорной арматурой можно установить фильтр очистки. Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети.

Далее на трубы устанавливают тройники, от которых будет сделано подключение непосредственно к водонагревателю и точкам потребления горячей воды.

Подключать нагреватель к водопроводу лучше всего с помощью пластиковых труб или специальных гибких шлангов. Если вы не ставили запорную арматуру сразу за водяным стояком, рекомендуем установить её непосредственно перед водонагревателем. А вот поставить предохранительный клапан сброса воды при повышенном давлении внутри прибора нужно обязательно. Он устанавливается на линию входа холодной воды в водонагреватель (на большинстве приборов соответствующий патрубок обозначен синим цветом).

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой.

Когда вода подключена, необходимо проверить систему на предмет отсутствия течи. Для этого открываем запорную арматуру на трубе подачи холодной воды в нагреватель и кран горячей воды над умывальником или раковиной. Когда из крана побежит вода под нормальным давлением, это будет означать, что водонагреватель полон, его следует закрыть и тщательно проверить все соединения на наличие течи. В случае её обнаружения необходима обработка герметиком или же следует заново собрать всё, обмотав предварительно дополнительным слоем фум-ленты.

Подключение к электросети

Поскольку водонагреватель является достаточно мощным прибором, его нельзя просто включить в первую попавшуюся розетку.

Во-первых, водонагреватель обязательно необходимо заземлить. Во-вторых, необходимо проверить сечение электрокабеля, который подходит к выбранной для включения прибора розетке, и убедиться в его соответствии с минимально допустимыми требованиями для вашего водонагревателя. Информацию об этом найдёте в инструкции. Даже в том случае, если сечение кабеля превышает минимально допустимое, настоятельно не рекомендуем включать в розетку нагревателя дополнительные приборы в момент его использования.

И в заключении важный совет: никогда нельзя включать водонагреватель при ненаполненном водой баке!

Последовательность действий

Сразу стоит упомянуть, что приведенная ниже последовательность запуска верна как для проточных, так и для накопительных нагревателей. Пара нюансов – в случае с первым типом не придется ждать заполнения бака водой, и закрывать кран во 2-м пункте.

1. Начать следует с отключения подачи горячей воды, которая поступает из городской системы снабжения. Если пропустить этот шаг нагретая бойлером вода будет уходить в общий стояк, невзирая на обратный клапан.
2. Открываем кран с горячей водой. Ждем, пока с труб стечет оставшаяся в них жидкость. Закрываем кран.
3. Ко дну бойлера подходят две трубы. Одна, отмеченная синим кольцом, – подводная, другая, с красным маркером, служит для подачи в трубы горячей воды.
4. Открываем вентиль на подводной трубе. Вода начинает поступать в накопитель аппарата.
5. Далее, раскручиваем второй вентиль на бойлере. Позволяя водичке, выходить в трубы.
6. На смесителе открываем горячую воду. Ждем, пока из системы выйдет воздух, и потечет ровная струя воды. Перекрываем воду.
7. Подключаем нагреватель к электрической сети и выставляем нужный температурный режим.

В доме, где нет горячего водоснабжения, первый шаг необходимо пропустить. Последующие включения нагревателя будут, происходит по той же схеме. Единственное отличие в 6-м пункте. Тогда из бака нагревателя начнет выходить не воздух, а застоявшаяся вода.

Выбор режима нагрева

Выставляем режим нагрева. Главное, в этом вопросе выставлять температуру воды, комфортную для пользователя. Однако, приведем несколько советов, выполнение которых, позволит существенно продлить срок службы прибора. Тем самым сэкономить на будущих ремонтах.

• Как можно реже выставляйте температуру 30–40 градусов. В таких условиях, внутри накопительного бака, будут быстро развиваться бактерии. Это приведет к появлению неприятного запаха плесени. Стенки покроются грибком, который трудно вывести.
• Оптимальный режим работы, 55–60 градусов. В таком диапазоне температур на нагревательном тэне будет образовываться меньше накипи. Снизится риск появления плесени. Он комфортен для человеческой кожи.
• Один раз в неделю на бойлере необходимо выставлять 90 градусов. Выжидать пару часов, и возвращать прежний режим. Это делается для полного уничтожения бактерий в накопительном бачке.
• Некоторые приборы обладают экономичным режимом работы. Нагреватель в этом случае не потреблять меньше электроэнергии. Будут выставлены настройки, как в пункте 2 и речь идет о снижении риска поломки.
• В случае нагревателя, проточного типа, регулировка температуры производится также напором воды.

Процедура врезки в водопровод

Самыми большими сложностями чаще всего сопровождается самостоятельное подключение после того, как водопроводная система введена в эксплуатацию. Тем не менее своими руками выполнить работы не сложно.

Врезка в полипропиленовый водопровод предполагает:

• нарезку труб и присоединение тройников посредством специального паяльника;
• присоединение к тройникам труб, монтируемых к водогрейному прибору;
• подсоединение труб к водонагревателю при помощи крана и оконечной муфты;
• выполнение аналогичных работ по подключению трубы горячего водоснабжения к водогрейному прибору.

Процесс подключения бойлерной установки к водопроводной системе металлического типа осуществляется в следующей последовательности:

• подготовка места врезки с удалением загрязнений и остатков окрашенного слоя;
• установка на трубу хомута с прокладкой-уплотнителем;
• высверливание в трубе отверстия под втулку через патрубок;
• нанесение резьбы и установка «сгонов»;
• монтаж кранов;
• подсоединение кранов к трубам;
• подключение труб к водогрею.

Проще всего самостоятельно установить металлопластиковую водопроводную систему, посредством разрезки труб с установкой тройников и отводов до водонагревательного оборудования.

На заключительном этапе установленный и подключенный водонагревательный прибор заполняется водой из системы водоснабжения, после чего подключается к электрической сети с заземлением и тестируется в штатном режиме.

Проточники малой мощности

Однако главное преимущество таких маломощных проточников (до 3,5кВт) в том, что их можно подключать в обычную 16А розетку.

Подойдет даже та, куда вы включаете стиральную машинку.

Все что выше – требует отдельной проводки со щитовой

При этом обратите внимание, большинство моделей на 5,5кВт-6,5кВт имеют на панели два переключателя, которые запускают устройство в трех режимах:. минимальном – 2,2-3,0кВт

минимальном – 2,2-3,0кВт

среднем – 3,3-3,5кВт

максимальном – 5,5-6,5кВт (температура нагрева в летний период 43С)

Для временного использования вполне приемлемо подключить прибор через вилку с розеткой на средних значениях мощности. Но полноценной горячей воды в этом случае не ожидайте.

Особенно зимой, когда вода в трубах и так холодная (+5С).

Ванную даже при мощности 6,5кВт точно не набрать, да и под “электрический душик” не каждый рискнет встать. Не говоря уже про посадку напряжения.

Тем не менее, из-за простоты подключения многих такой вариант вполне устраивает. Это гораздо удобнее тех самоделок, к которым вынуждены порой прибегать жильцы многоэтажек.

Давайте подробнее рассмотрим все этапы подключения проточника в двух вариациях:

на отдельную точку

на весь дом или квартиру

Изучим как эл.монтажные работы (выбора кабеля, УЗО, автомата), так и сантехнические.

Как пользоваться проточным нагревателем?

Важно разбираться не только в порядке подключения проточного водонагревателя, но и в особенностях его использования. В случае если спираль нагревателя будет покрыта жидкостью в недостаточном объеме, она сломается и пользоваться прибором станет невозможно

В случае если спираль нагревателя будет покрыта жидкостью в недостаточном объеме, она сломается и пользоваться прибором станет невозможно.

Как пользоваться проточным нагревателем

Схема подключения водонагревателя в квартире

Вне зависимости от выбранного вами варианта подсоединения проточного нагревателя использование такого устройства выполняется в следующем порядке:

• открывается вентиль;
• холодная вода переводится на нагреватель;
• через некоторое время из лейки нагревателя начинает выходить холодная жидкость;
• вы включаете водонагреватель;

• спустя 30-60 секунд из лейки идет уже нагретая вода.

  Как пользоваться проточным нагревателем

Выключение прибора выполняется в аналогичном порядке – вы отключаете нагреватель, ждете, пока из душевой лейки начинает идти холодная жидкость, и лишь после этого выключаете подачу воды.

Выводы и полезное видео по теме

Три информативных видеоролика познакомят вас с секретами установки проточных водонагревателей и предупредят вопросы, часто возникающие в процессе монтажа.

Видеоинструкция по монтажу электрического водонагревателя Stiebel Eltron DHC:

Как установить проточный водонагреватель CLAGE DSX с пультом:

Профессиональная установка газовой колонки:

Как видите, установить проточный электрический или газовый водонагреватель можно самостоятельно, пользуясь инструкцией производителя или полезными видеороликами. Однако сохранить гарантию и увеличить срок службы прибора можно только с помощью профессионального обслуживания.
