Еще несколько рекомендаций
Если провести еще один небольшой ликбез, следует поговорить немножко о взаимозависимости геометрии лестницы и высоты этажей. Высотой называют разницу между уровнем (отметкой) чистого пола нижнего этажа и верхнего. Таким образом, когда считаете высоту этажа самостоятельно, не забудьте включить в нее толщину отделки (стяжки, керамической плитки, паркета или линолеума и пр.). В проектировании частного жилья наиболее распространенной считают высоту этажа 2,8 либо 3,0 м, а также 2,7 либо 3,3 м (главное: более 2,4 м и кратную 300 мм). С указанными высотами вы легко разместите лестницу в жилом пространстве, причем принятые размеры ступеней будут отвечать нормам безопасности.
Важно учитывать на чертеже толщину перекрытия и отделки, если таковая имеется. Когда высота этажа в вашем жилище отлична от нормативной, вам придется с миллиметровой точностью рассчитать размеры ступеней своими руками. Не забывайте о таких параметрах, как безопасный угол наклона
Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели
Не забывайте о таких параметрах, как безопасный угол наклона. Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели
Когда высота этажа в вашем жилище отлична от нормативной, вам придется с миллиметровой точностью рассчитать размеры ступеней своими руками. Не забывайте о таких параметрах, как безопасный угол наклона. Кроме того, следите, чтобы все подступенки были одной высоты. Шаг по лестнице с разной высотой ступени может быть травмоопасен, поэтому все округления во время расчета лучше добавить к размеру нижней фризовой панели.
Для округления размеров можно использовать специальную подиумную ступень.
Металл идеален для реализации уникальных проектов
Металл предоставляет возможность создавать проекты, которые не приемлемы для других материалов:
- Благодаря большой гибкости материала его можно эффективно использовать для создания спиральных и криволинейных лестниц.
- Возможно изготавливать лестницы для дома с прозрачными площадками или ступенями.
- Объединив прочность металла с изысканностью древесины, можно создать элегантный и стильный дизайн.
- Надежные металлические лестницы в доме, благодаря уникальным характеристикам материала, могут быть созданы по индивидуальным размерам или воплощать дизайнерские идеи.
- Этот материал довольно часто предпочитают при создании проекта дома опытные архитекторы и современные дизайнеры.
Виды межэтажных лестниц
Лестницы, располагаемые между этажами, можно поделить в зависимости от их особенностей, на группы по:
- размещению – внутри и снаружи дома, внутри здания на открытые или размещенные в шахте. Лестница на втором этаже в частном доме почти всегда находится внутри строения;
- способу строительства – сборные (из крупных модулей или отдельных деталей), монолитные (железобетонные и бетонные), металлические (с открытым или скрытым металлическим каркасом, обычно выполняются комбинированными), деревянные (самонесущие);
- назначению – основные и вспомогательные, в том числе спасательные и пожарные;
- материалу – бетон и железобетон, кирпич, камень (натуральный и искусственный), металл, стекло, дерево, полимеры, комбинированные;
- по типу монтажа – консольные (вмонтированные в стену с помощью венцов или непосредственно ступеней); на одном или нескольких косоурах, тетивах, на больцах (специальные детали, скрепляющие ступени в цельную конструкцию), подвесные на тросах;
- по типу ступеней – с подступенком, без подступенка, с частично закрытым просветом между ступенями;
- по количеству и форме лестничных маршей – прямые одно- или многомаршевые (обычно двухмаршевые), поворотные (в виде букв Г, П, S, спирально-винтовые, четверть- и полуоборотные, круговые, криволинейные, комбинированные;
- по наличию лестничных площадок – отсутствуют или имеются (одна, две, три и более);
- по форме ступеней – прямые, забежные (винтовые и поворотные), «гусиный (утиный) шаг» (ступени расположены симметрично относительно линии хода), комбинированные;
- стационарные и раскладные (распашные, сдвижные).
Выбор конкретного вида межэтажной лестницы зависит от площади свободного пространства для сооружения, удобства размещения конкретной разновидности и надежности ее крепления. Необходимо также учитывать вопрос, как сделать перила для лестницы – их наличие обязательно в жилых и общественных помещениях. Мы подготовили для вас отдельную статью про строительство забежной лестницы своими руками. Здесь более детально описаны все нюансы, связанные с этим видом конструкции лестниц.
Виды лестниц
Определяясь с типом лестницы, важно иметь в виду вес конструкции: для легких строений каркасного типа, деревянных домов монолитные модели из железобетона или массивного металла неуместны, поскольку создают избыточную нагрузку на основание постройки. Устанавливать легкие деревянные, комбинированные и металлокаркасные варианты можно в любых строениях
Выбор раскладной лестницы имеет смысл при редком посещении этажа (например, технический этаж многоквартирного здания или чердак в частном доме).
Компактность лестницы имеет значение в малогабаритных частных домах, но установка таких моделей ограничена физическими возможностями пользователей. При наличии в семье пожилых людей с проблемами координации и маленьких детей желательно выбрать традиционный вариант. Если разбирается вопрос, как сделать лестницу на дачу, можно использовать более крутые и компактные модели при условии их редкой эксплуатации.
Сделать лестницу по инструкции: лестница на тетивах
Видов лестницей есть множество, сейчас мы расскажем о лестнице на тетивах.
Лестница на второй этаж на тетивах
Как сделать тетиву
Начинать возводить лестницу на тетивах надо с их изготовления. Для чего выбирается или прочная цельная и достаточно толстая доска, или же прочный клеёный брус. Длина досок подбирается исходя из длины лестницы или марша. Также нужно приготовить тяжи, которыми вы скрепите балки для того, чтобы они не разъехались в разные стороны в процессе эксплуатации.
Разметка делается ещё до установки тетив. Этот этап играет важную роль, поскольку неправильное её выполнение часто приводит к банальному перекашиванию ступеней. Для того, чтобы вырезы пазов были полностью одинаковыми, расположены равноудалено друг от друга, при разметке используют самодельный шаблон. В качестве шаблона используют тонкий лист фанеры.
На внутренней стороне доски нужно провести ограничительную линию, отступив 5 см от края, иначе тетива имеет шанс превратиться в косоур.
Именно эти линии будут выступать в качестве границы ступеней. Потом берут шаблон, прикладывают и очерчивают места для будущих пазов, перемещая до конца. Расположение пазов на балках тетив должно быть зеркальным.
Монтаж тетивы
Монтирование тетив не требует каких-то особых навыков и много времени. Вся процедура заключается в том, что тетива крепится саморезами к полу и перекрытию этажей. Иногда, если предполагается очень большая нагрузка, используют опорные балки. Но такая конструкция редко встречается в интерьерах, ввиду её громоздкости и отсутствия практической необходимости.
Вырезание элеметов
Для вырезания пазов используют обычную фрезерную машину. Для этого требуется два-три подхода, не больше. Начинают практически всегда с боковых пропилов, после которых делают дополнительные, облегчающие работу с помощью стамески. Оптимальной является глубина 1,5–2 см. В конце пазы зачищают и перед монтажом ступеней края смазывают клеем.
Как сделать ступени и смонтировать их
Изготовление ступеней является одной из самых простых процедур среди всех монтажных работ. Берётся сухая доска. Её толщина должна быть не меньше 3,5 см. Ширина должна соответствовать той, которая была выбрана для ступенек при расчётах. Доску нарезают исходя из ширины лестницы, учитывая в том числе и перила. После нарезания шлифуют. Процедура изготовления подступенок выглядит практически так же. Разве что можно использовать менее толстую доску — до 2 см.
При сборке лестничного марша первым делом крепятся ступени, для чего используются саморезы. Наилучшим вариантом являются саморезы 6х90, которых должно быть шесть штук.
Возможно также крепление без использования дополнительных приспособлений, а только на клей. Но, его прочность зависит того, насколько плотно ступенька заходит в паз.
Иногда ступени крепят к тетивам не применяя пазы. Тогда ко внутренней стороне досок прикрепляются с помощью металлических держателей прибоины или бруски, на которые ступени и кладутся. Подступенки могут крепиться к тетивам также как с помощью шурупов, так и без.
Как сделать перила и смонтировать их
Перила можно как изготовить самостоятельно, так и купить готовые. Хотя они могут отличаться друг от друга внешним видом, конструкция у них у всех одинаковая — состоят перила из поручней и балясин. Поручни обычно делают из доски, а балясины — из брусков квадратного сечения. Причём, последние могут быть как очень простыми, так и резными.
Количество балясин обычно должно соответствовать числу ступеней. Две из них, устанавливающиеся в начале лестницы и в её конце, играют роль опорных. Все же остальные — декоративных.
Также они помогают безопасному пользованию конструкцией. В качестве крепежа выступают саморезы, которые можно скрыть с помощью декоративной заглушки. После закрепления балясин к ним прикрепляют поручни. Для этого тоже нужны саморезы.
Подготовка материала и инструмента
Для обустройства понадобятся:
- профильная труба в необходимом количестве;
- сварочный аппарат и электроды;
- болгарка и специальные круги;
- уголок металлический;
- основа для ступеней (проступь), она делается из камня, дерева, пластика;
- молоток;
- перфоратор и сверла.
Не следует забывать о технике безопасности: сварочные очки и защитный костюм – обязательные элементы сварочных работ.
Не забываем подготовить инструмент
Сборка системы
Разбираясь, как сварить и собрать лестницу из металлического профиля, следует учитывать разные конструктивные решения.
Конструкция из металлического профиля может состоять из тетивы (двух несущих балок с закрепленными между ними ступенями, она может сооружаться с применением одного или двух косоуров). Это зависит от предпочтений хозяев дома. Центральный ломанный косоур изготавливается из отдельных деталей методом сварки. Два отрезка металлического профиля свариваются под прямым углом.
Часто используют центральную балку из стальной профильной трубы, к ней сверху привариваются специальные подставки, на которые устанавливаются проступи. Следует учитывать, что конструкция с центральным косоуром должна выдерживать большие нагрузки, соответственно, необходимо использовать трубу с толщиной стенок не менее 6 мм.
Лестница из металлического профиля на двух косоурах, расположенных по краям, более прочна и надежна. При изготовлении необходимо следить, чтобы два косоура для лестничного марша полностью совпадали между собой. Поэтому детали для сварки должны располагаться на идеально ровной поверхности. Лучше всего использовать стол. Расположенные под прямым углом элементы косоура прихватываются сваркой, сначала с одной, потом с другой стороны, а после – качественно проваривается. Правильное изготовление косоура – залог безопасности и красоты всей конструкции.
Обычно используют металлический профиль 40×60 см, он обеспечивает оптимальное соотношение легкости и надежности конструкции. Если планируется тяжелый материал для проступей, к косоурам приваривается металлический уголок, образующий рамку.
Установка ступеней
Для установки ступеней в косоурах предварительно просверливаются сквозные отверстия. Проступи можно крепить с обратной стороны при помощи саморезов. Между косоуром и проступью необходимо установить небольшую подложку из фанеры, кусочка линолеума или нанести полоску силиконового герметика, это избавит ступени от скрипа. Часто они крепятся с внешней стороны с помощью болтов с декоративными головками. Через некоторое время после начала эксплуатации следует дополнительно подтянуть крепежные элементы.
В качестве элемента крепления ступеней лестницы можно использовать металлическую футорку, дополнительно закрепленную в деревянной проступи при помощи клея. Такое крепление позволяет несколько раз перемонтировать ступени при необходимости.
Покраска конструкции
Аккуратно изготовленные и отшлифованные элементы лестницы из металлического профиля легко покрываются антикоррозийным составом, грунтовкой и окрашиваются. Для окраски часто используют молотковые краски или автомобильные эмали. Чтобы окраска была качественной, пользуются краскопультом. Именно поэтому она выполняется до установки проступи и подступенков. Можно использовать для окраски маленький валик.
Монтирование ограждений
Ограждение лестницы может быть различным: кованые элементы, металлические или деревянные балясины, прозрачные или цветные пластины из стекла или пластика – фантазии есть, где разгуляться. Следует помнить, что если в доме есть маленькие дети, ограждение лестницы должно быть особенно продуманным – малыш не должен пролезть между элементами ограждения или застрять между балясинами. Высота перил должна быть не менее 90 см, в доме с детьми, престарелыми людьми и инвалидами — 120 см.
Не забываем про ограждения
Ограждения могут крепиться к ступеням или привариваться к тетивам лестницы. Часто дополнительно монтируются опорные столбики по краям маршевого пролета. Это делается для повышения безопасности. Для крепления деревянных деталей к ступеням используют специальные шпильки. Балясины закрепляются на подперильник шурупами, а сверху монтируются перила. Их чаще всего делают деревянными или пластиковыми. Дерево хорошо обрабатывают и покрывают несколькими слоями лака.
Хитрости дизайна
Выбор дизайна конструкции — один из самых важных моментов в ее проектировании. Именно лестницу на второй этаж гости видят при входе в дом, ведь чаще всего она располагается как раз в прихожей. Именно поэтому она должна гармонично вписываться в общий интерьер.
Это интересно: особенности дизайна лестниц.
Лестница в современном интерьере
Для комнат в современном стиле характерен минимализм, это касается и лестницы. Все линии должны быть строгими, никакого лишнего декора, сдержанные цвета. Из материалов идеально подходит металл и стекло, дерево менее подходящее (не всегда). Иногда встречаются бетонные конструкции.
Дизайн можно подобрать любой, в зависимости от вашего вкуса
Для современного интерьера характерно отсутствие перил. Иногда их монтируют на стену. Также отличительным элементом такой конструкции может стать тумба с цветами или картиной на лестничной площадке между этажами.
Классический стиль
Самые подходящие виды конструкции для такого интерьера — маршевая, на тетивах или косоурах, редко встречается винтовая лестница. Для отделки рекомендуется использовать натуральные материалы (дерево или камень).
Особой популярностью пользуются деревянные конструкции с резными перилами или кованые. Они смотрятся очень элегантно и интересно. Гармонично дополняют любой интерьер.
Особенности самостоятельного сооружения
Для изготовления потребуется сварочный аппарат, механическая пила и наждачный круг для удаления заусенцев. Если предполагается обшивка древесиной, то еще и циркуляционная пила, струбцины для временной состыковки деталей и сверла по металлу для формирования отверстий под саморезы.
Согласно созданному заранее проекту, о выполнении которого прочесть можно в соответствующей статье, рассчитывается, сколько потребуется метров металлического профиля, труб, стальных листов и арматурной стали. Следует учесть, что достойная металлическая лестница своими руками будет сварена после ряда практических занятий, курс которых можно также пройти самостоятельно по видео и описанию.
С помощью компактного аппарата для электродуговой сварки выполняются прочные швы, превращающие сооружение в монолитную конструкцию с равнозначными в любой точке характеристиками прочности
Для изготовления несущих балок (косоура или тетивы) рекомендовано использовать швеллер, подойдет двутавр, вполне пригодна уголковая сталь, трубы с прямоугольным сечением.
Данная простейшая лестница из металла своими руками сооружаться будет из поставленного на ребро швеллера с размерами 8-10. Если предполагается последующая обшивка, для изготовления ступеней можно использовать листовую сталь, для ступеней наружных конструкций потребуются листы с рельефом, подойдет прессованный решетчатый металлический настил или подобный материал с противоскользящими свойствами. Для ограждений нужна будет угловая сталь, для выполнения опор для проступей арматура.
Схема простой металлической лестницы с несущими балками из швеллера, к которым привариваются сделанные из арматуры кобылки
Из арматуры нужно сделать по проектным размерам кобылки – конгруэнтные друг другу опорные приспособления, устанавливаемые на балку. К той части кобылки, на которую непосредственно «ляжет» ступень, нужно приварить кронштейны для крепления. К поставленному на ребро швеллеру надо приварить кобылки по точной, заранее выполненной разметке
С целью достижения полной идентичности второй швеллер рекомендовано приложить к швеллеру-балке с уже приваренными кобылками и скорректировать разметку в случае отклонений.Обратите внимание. Для устройства лестницы со стандартной шириной до 1 метра достаточно сделать два косоура или тетивы. Более широкую конструкцию нужно оснастить тремя и более балками
Более широкую конструкцию нужно оснастить тремя и более балками.
- Затем все составляющие металлической лестницы собираются воедино посредством электродуговой сварки, если все сделано из металла или путем установки деревянных ступеней.
- Готовое сооружение надо обработать грунтом и покрыть защищающим от коррозии составом.
Опорными деталями для крепления ступеней могут служить сваренные из швеллера стойки, металлические уголки, приваренные к несущим балкам.
Варианты привариваемых к несущей балке приспособлений для установки ступеней: слева — сваренные из швеллера, справа из углового проката
Более сложный вариант – изготовление лестниц из металла с вырезанной из толстой листовой стали пилообразной тетивой. Резать нужно, очень тщательно, досконально соблюдая размеры.
Предположим, решено, что наружная металлическая лестница будет оснащена деревянными накладками для проступей. Перед выполнением обшивки надо оценить вероятность закладки дополнительных крепежных деталей.
На металлических ступенях размечается расположение отверстий для саморезов или болтов с шайбами, периодичность 15 см. От торца отверстия должны отступать минимум на 2 см. К металлическим проступям монтируют подложку из фанеры. Ее крепление производится с помощью специфического монтажного клея с эффектом заполнения, он не сминается после застывания
Заполняющий пустоты клей поможет устранить дефекты, неизбежные даже при качественно выполненной сварке.Внимание. Крепить подложку на монтажную пену нельзя, т.к. она не устойчива к смятию
она не устойчива к смятию.
Двумя струбцинами накладка из древесины фиксируется на металлической проступи и крепиться саморезами через высверленные отверстия снизу в подтай или открыто болтами с шурупами.
Металлическая лестница с деревянными ступенями: крепление элементов из древесины в «поттай» скрыто от обозрения
Изучив простейшие способы и узнав, как сварить металлическую лестницу, можно смело приступать к устройству простого сооружения, ведущего, к примеру, в погреб. А затем опытный уже исполнитель вполне способен будет изготовить более сложную, более эстетичную конструкцию, собственноручным производством которой не грех будет и похвастаться.
Наружные металлические лестницы
Открытая наружная металлическая лестница представляет собой довольно массивную конструкцию, выполненную преимущественно из нержавеющей стали. Они активно используются для входных групп, пожарных и эвакуационных элементов постройки. Примечательно, что ввиду массивности металлические лестницы чаще всего изготавливают крупными фрагментами, сваривание которых происходит непосредственно на месте.
Основные требования
Учитывая специфику использования наружных лестниц из металла, главное, чтобы они отвечали современным требованиям надежности и безопасности. Для ее производства используются черные металлы и нержавеющая сталь. Для предотвращения коррозии поверхность металла покрывается порошковой краской. Соединение конструктивных элементов происходит за счет сварки и массивных болтов.
Металлическое ограждение для лестниц наружного типа – обязательное условие, обеспечивающее безопасность во время передвижения по ней. Если речь идет о пожарных и эвакуационных лестницах, они в первую очередь должны быть доступными и не затруднять передвижение. Поэтому требования предъявляются к ширине ступеней, она должна быть не менее 90 см. Сами ступени должны быть выполнены из перфорированной стали с ребристой антискользящей поверхностью.
Конечно, вы не найдете даже в специализированном магазине готовой лестницы – скорее всего, к осмотру будет предложена лишь ее небольшая часть. На самом деле тестирование и проверка подобных металлоконструкций осуществляется особыми организациями, имеющими на это все полномочия.
Наружные металлические лестницы могут иметь различное предназначение и, как следствие, различную конфигурацию. Конструктивно выделяют следующие разновидности наружных лестниц:
Конечно, чаще всего можно встретить именно стационарные лестницы маршевого типа. А все потому, что они отвечают всем требованиям безопасности, передвигаться по ним довольно удобно. Винтовая металлическая лестница снаружи здания – явление редкое. Такой вариант менее функционален, однако эффектно смотрится и может стать полноценным украшением, визитной карточкой здания.
Где используются
Сфера использования наружных лестниц довольно широка. Это может быть:
- наружная металлическая лестница на второй этаж;
Трудности обслуживания
В идеале, если лестница изготовлена в соответствии с хотя бы основными требованиями, она не требует особого ухода. Необходимо лишь периодически, как правило, раз в 5-7 лет производить ее испытание для оценки состояния и возможности дальнейшей эксплуатации.
Конструкции металлических лестниц могут быть различными, главное – соответствие основным требованиям и практичность. Только лишь в этом случае лестница из простого архитектурного элемента превратится в действительно функционально сооружение.
Поворот на 90 градусов
Во время расчета отмечается точка «А», от которой откладываться прямой отрезок АС. В такой ситуации можно выбрать 2 варианта по расположению ступенек:
- отрезок АС пересекает угловую ступень ровно посередине;
- 2 ступени краями касаются отрезка АС.
При выборе последнего варианта откладываться отрезок движения ac, как показывает схема. На криволинейном участке откладываем прямые b – это ширина ступеньки. После этого рассчитываем необходимое количество забежных ступенек. Пусть это ступеньки 1, 2, 3 и 4. Через край ступеньки 4 откладывается прямая ЕВ, на котором точка «В» — это место пересечения линий EB и CA. После этого с точки «А» в произвольном порядке откладывается линия AD, на ней обозначаются следующие точки: 2, 3 и 4. Это необходимо делать так, чтобы длинна отрезка 2A, отвечала двум частям, прямая 23 соответствовала трем, а отрезок 34 соответственно четырем. Имеется ввиду, что за одну часть необходимо принимать отрезок 1, равноценный какой-то единице измерения (например см).
Соедините точку 4 с точкой B. После этого с точек 2 и 3 необходимо провести прямые отрезки до линии AB, они должны быть параллельными В4. Точки, что Вы отметили на АВ, соединяем с 3 и 2, что расположены по линии ac. Эти проведенные отрезки устанавливают строение забежных ступеней.
Лестница в частном доме как важный элемент удобства планировки
При выборе материала и дизайн необходимо руководствоваться не только эстетическими предпочтениями, но и помнить о безопасности и эргономии. Правильно осуществить выбор конструкции и материалов для лестницы помогут следующие критерии:
- имеет значение расположение – в центре холла или как второстепенный вариант в других комнатах;
- размеры и площадь под постройку лестницы;
- уровень безопасности конструкции;
- толщина стен, к которым будет монтироваться лестница;
- окружающий интерьер в помещении, где будет размещаться конструкция.

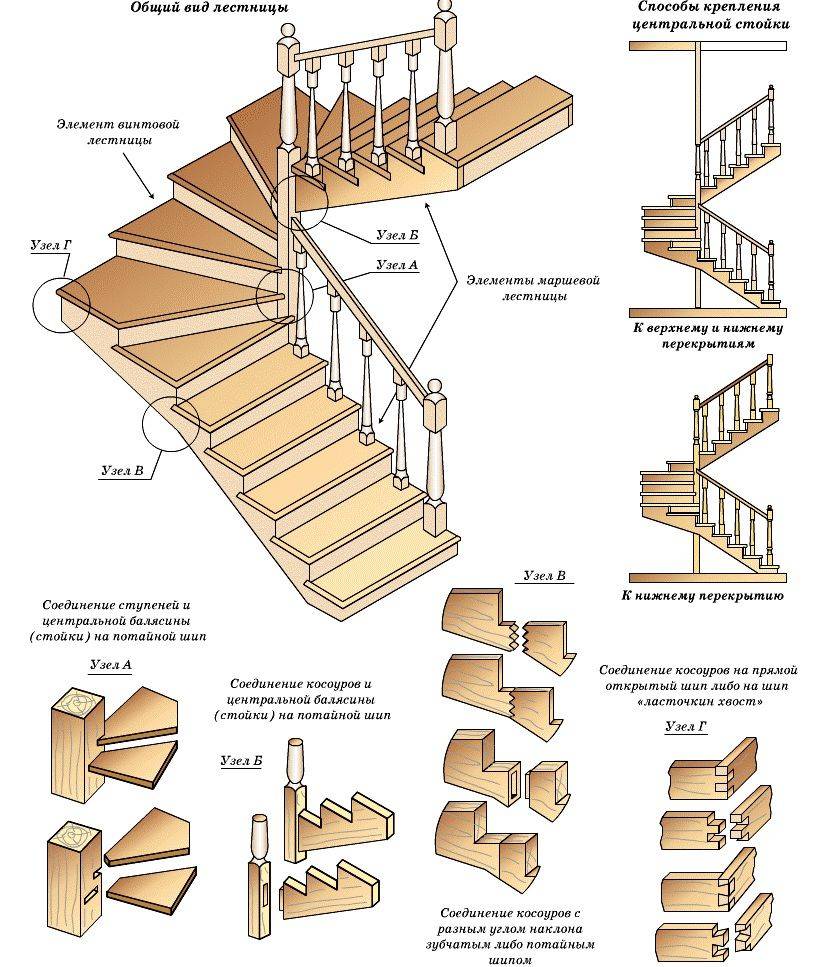

Схема устройства лестничной конструкции
Есть специальные требования и нормы СНиП, которые нужно соблюдать. Перед работой выполняются чертежи и расчеты. Для удобства расчетов применяются различные онлайн-калькулятор лестницы.
Стоит учитывать следующие технические требования:
несущие стены должны выдерживать лестничную конструкцию;
опорные части должны устанавливаться под определенным углом и на специальную поверхность;
важно выдерживать рекомендуемое расстояние между ступеньками;
перила должны выдерживать определенную нагрузку в 400 Н;
необходимо выдерживать правильное расстояние между тетивами;
между пролетами также должно быть необходимое расстояние;
марши должны иметь зазор и одинаковый уклон.
Основные составляющие элементы
Основные конструкционные элементы можно посмотреть в таблице ниже:
Важные компоненты лестничной конструкции | Из чего могут состоять (варианты) |
---|---|
Несущая конструкция | Тетивы – боковые элементы, поддерживающие ступени с торцов и снизу. Выглядят как изогнутые балки. Устанавливаются под наклоном.Косоуры – поддерживают ступеньки в нижней части.Больцы – специальные болты, которые помогают зафиксировать ступени и стены здания.Опора для винтовой конструкции – вертикальная стойка, на которой закреплены все элементы.Несущие детали могут выполняться из разных материалов. |
Ступени | Ступени могут быть дугообразными, забежными, скошенными или прямыми.Лестница может быть двухмаршевой или многомаршевой. В этом случае между маршами монтируется ступенька. |
Ограждения | Ограждения гарантируют безопасное перемещение. К ним относятся следующие элементы:Балясина представляет собой вертикальную стойку, которая поддерживает перила;Перила используются для ограждения маршей и площадок;Поручень – наклонный элемент перил, который фиксируется на балясинах. Иногда поручни могут монтироваться к стене |
Лестница на второй этаж своими руками из дерева одномаршевая
Данная конструкция состоит из следующих элементов:
- косоуры;
- подступенки;
- проступи;
- перила.
С тем, что представляет собой каждый из этих элементов, мы уже разобрались, поэтому сразу переходим к главному.
Итак, высота одномаршевой лестницы на второй этаж должна быть такой же, как дистанция между этажами + перекрытия. Для упрощения расчета вначале необходимо определить габариты самих ступенек. Если с вами живут дети или пожилые родственники, то желательно, чтобы ступени были 15 сантиметров в высоту, в остальных же случаях эта высота может составлять 20 сантиметров. Превышать последнее значение нежелательно, поскольку подъем получится более крутым, а подниматься будет не так удобно.
Что же касается ширины ступеней, то она должна варьироваться в пределах от 20 до 30 сантиметров – конкретное значение зависит от того, сколько именно свободного пространства выделяется под лестничную конструкцию. Ведь чем ступеньки шире, тем больше пространства потребуется. Выбрать требуемые размеры, приступайте к подсчету длины основания и кол-ва ступеней. Берите суммарную высоту всей конструкции и разделите на высоту одного подступенка, а число, которое получите, округлите до целого и умножьте на значение глубины проступи. К примеру, вся лестница на второй этаж своими руками будет иметь высоту 300 сантиметров, а высоту каждого подступенка составит 20 сантиметров.
Здесь потребуется 15 ступенек, потому что:
300:20=15
И если ширина каждой ступеньки будет составлять 25 сантиметров, то основание должно быть 37,5 сантиметра в длину (15х25=37,5).
Пошаговая инструкция по изготовлению лестницы на второй этаж
Закончив с расчетами, начинайте изготавливать все необходимые элементы конструкции. Косоуры нужно изготавливать из твердого и плотного дерева, поскольку на них будет приходиться как вес людей, так и вес всей лестницы. Вырежьте шаблон из толстого картона, сделав вырезы, соответствующие габаритам ступенек, уклон при этом должен быть таким же, как угол наклона самой лестницы. Вырежьте на торцах косоуров пазы, посредством которых они будут крепиться к перекрытию и основе, а затем выполните разметку в соответствии с заранее сделанным шаблоном.
Чтобы справиться с последующей работой, вы должны подготовить:
- электрический лобзик;
- молоток;
- шлифовальную машинку;
- дрель;
- уровень;
- и, наконец, анкерные болты.
Возьмите лобзик и сделайте с его помощью выступы на косоурах в соответствии с разметкой, после чего тщательно отшлифуйте обе стороны. Далее вырубите в балках перекрытия крепежные отверстия или, как вариант, установите металлические опоры. В месте, где на первом этаже будет располагаться первая ступенька, установите опорный брус, зафиксировав его при помощи анкерных болтов. Затем установите косоуры, в обязательном порядке проверив уклон посредством уровня. Зафиксируйте косоуры сверху/снизу при помощи тех же анкерных болтов.
Теперь можете сделать сами ступеньки. Возьмите сухие доски, толщина которых составляет не менее 3,6 сантиметра; ширина в это время должна быть аналогичной ширине будущих ступенек или даже несколько больше.
Что же касается длины заготовок, то она должна быть такой же, как ширина всей конструкции (то есть, в пределах 80-120 сантиметров).
Завершив обрезку, тщательно отшлифуйте каждую заготовку с целью удаления неровностей и острых срезов. Сам процесс монтажа ничего сложного собой не представляет: промажьте нижние вырезы на косоурах с помощью столярного клея, приложите подступенки и выровняйте все по краям. Далее закрепите их, используя саморезы, а поверх уложите сами ступени. Если не будете использовать клей, то деревянные детали при нагрузке будут создавать скрипы.
Аналогичным образом уложите все ступеньки, после чего начинайте крепление перил. Балясины для перил делайте из квадратных брусьев или, как вариант, фигурных деревянных заготовок. Монтировать можете на каждой ступеньке или же через одну (все зависит от того, каковы характеристики пролета). Крепите саморезами, не забывайте закрывать шляпки декоративными заглушками. Ежели лестница на второй этаж своими руками будет находиться примерно посередине помещения, можете оборудовать перила сразу с каждой из сторон.
В конце готовую лестницу хорошенько отшлифуйте и обработайте антисептиком. Затем древесину покрасьте либо вскройте лаком
Важно, чтобы итоговая поверхность не была слишком гладкой – шероховатость ступенек значительно повысит безопасность жителей дома. Финишное покрытие наносите двумя-тремя слоями, причем до каждого нового слоя предыдущий должен целиком высохнуть
Крепления на косоурах
Самые распространенные и традиционные лестницы — это выполненные на косоурах, которые служат несущими элементами.
В основных балках делается форма гребенки, в которую затем вставляются ступени и подступенки. Бывает расположение двух косоуров, ближе к краям ступеней, или одного центрального, на который укладывается средняя часть ступени.
При центральном креплении подступенки не используются и вся конструкция выглядит более легкой и воздушной. Такой способ устройства лестницы облегчает ее ремонт, который можно производить, заменяя всего одну ступеньку, при необходимости, и исключает появление скрипа.
Лестница из металла на второй этаж — расчет
Многомаршевую лестницу с поворотом рассчитывают по тому же алгоритму, что и одномаршевую.
- Отличие состоит в том, что в конструкцию добавляют еще одну горизонтальную площадку. Таким образом, получают два прямолинейных отрезка.
- Следом решают задачу – на какой высоте ее расположить. Для этого вычерчивают конструкцию на бумаге в двух проекциях. Сумма высот каждого пролета должна быть равна общей высоте каркаса.
- Далее рассчитывают количество ступеней для каждого отрезка. При этом руководствуются правилом, что глубина проступи и высота проступенника на всех интервалах должны быть одинаковыми.
Допускается изменять высоту фризовых ступеней – первой и последней.
Отрезок с забежными ступенями обсчитывают так же, как спиральную конструкцию. Проектируемую глубину проступей закладывают по серединной линии. Добиваются при этом единства параметров для прямолинейных и для криволинейных пролетов.
ГОСТ
В заключение несколько слов о регламентирующих документах:
ГОСТ 23120-78 – отражает общие требования для металлических лестниц
- материал для изготовления – углеродистая сталь класса С38/23
- сварные соединения – выполняются механизированным способом
- угол наклона не менее 45° и не более 60°
- параметры нагрузки: от 200 до 400 кгс/см2
- типы ступеней: сплошные и решетчатые (при ширине проступи и высоте шага от 12 до 25 см)
- обязательно наличие окантовочных элементов на лестничных площадках
- высота лестничного ограждения (от площадки): 90 см (для конструкций внутри здания), 120 (для наружных лестниц)
- эксплуатация в температурных условиях до – 65°
ГОСТ 26887-86 – разработан для мобильных и приставных моделей
- материал — алюминиевые сплавов (марки ВСт3пс6) и сталь (09Г2С12)
- опорные концы конструкции снабжают накладками из нескользящего материала
- высота ступеней – до 0, 34 м
- высота перильного ограждения – не менее 1 м, бортового – от 0,1 м
- обязательно наличие страховочного ограждения (дугового либо канатного)
ГОСТ Р 53254-2009 – требования к пожарным и эвакуационным лестницам
- расположение – не ближе 1 метра от оконных проемов
- наличие зазоров (75 мм) между узлами конструкции для прокладки пожарного рукава
- минимальная ширина: общая – 0, 9 м, ступеней – 0, 25 м, ограждений – 1, 2 м
- длина площадки, ведущей на кровлю – 0, 8 м
- отсутствие ограждения в месте прохода на крышу
- испытательная нагрузка на ступени – 1, 8 кг/ступень, на ограждение – 0, 54 кг/ступень
- сварные швы узлов выполняются в соответствии с ГОСТ 5264
- окрашивание поверхностей по ГОСТ 9.032 (с применением негорючих ЛКМ)
