Как использовать обратную тягу в дымоходе и что такое стабилизатор тяги дымохода: Причины и устранение

Что такое тяга

Процесс образования естественной тяги в дымоходе можно описать с точки зрения такой науки, как физика следующим образом:

  1. газы, раскаленные за счет сгорания в печи (котле) дров или их аналогов, имеют температуру около 1000ºС;
  2. по законам физики прогретый воздух всегда поднимается вверх;
  3. поднимаясь по специальной трубе (со скоростью приблизительно 2 м/с) газы создают область пониженного давления;
  4. давление стабилизируется за счет притока свежего воздуха, который попадает в печь (котел) через специальные поддувала, колосниковые решетки и иное аналогичное оборудование.

Движение газов при правильной тяге

Исходя из физических процессов образования естественной тяги в трубе, можно определить перечень факторов, влияющих на ее величину. К ним относятся:

длина дымохода. В соответствии с действующими нормами длина дымоотводного канала не должна быть менее 5 м. Оптимальный показатель длины можно определить, исходя их места расположения дымохода на крыше;

Расчет длины дымохода в соответствии с его расположением

  • материал, из которого изготовлен дымоход. Чтобы максимально облегчить прохождение газов, рекомендуется изготавливать дымоход из материалов с ровной внутренней поверхностью. А если это правило не соблюдено, то прибегать к периодической чистке канала для удаления сажи и иных отложений;
  • наличие/отсутствие утеплителя. Если дымовой канал не утеплен с внешней стороны, то при остывании газов будет образовываться большое количество конденсата, который негативно влияет на уровень тяги;

Защита от образования конденсата

Производить утепление дымохода можно только негорючими материалами.

сечение трубы. Именно от правильно подобранного диаметра дымовой трубы и зависит уровень тяги.

Тяга в дымоотводящем канале также обуславливается и естественными факторами:

  • температурой и влажностью внутри жилого помещения;
  • погодными условиями (ветер, осадки, низкая температура и так далее);
  • количеством проживающих;
  • периодичностью проветривания и так далее.

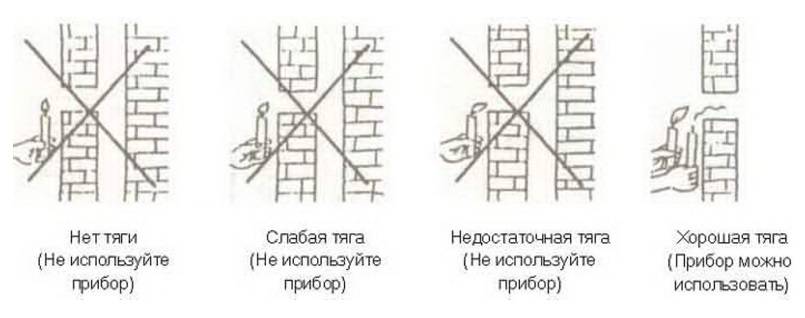

Как проверить наличие/отсутствие тяги? Произвести проверку уровня тяги в трубе можно при помощи зажженной спички, свечи или бумаги.

Самостоятельная проверка тяги в трубе

стабилизатор тяги дымохода .

Стабилизатор тяги нужен дымоходу? Регулятор тяги Втюхивают? Тепло Без Газа — 10 лет опыта.

Нажми для просмотра

Заказ
(096)640-50-01,
(066) 682-04-76,
(063)437-67-61 (044)
338-58-89 Тепло
Без Газа — 10
лет
опыта …



Тэги:

Стабилизатор тяги дымохода НА ТВЕРДОТОПЛИВНЫЙ КОТЕЛ

Нажми для просмотра

В данном
видео, вы
узнаете
что такое
стабилизат
ор тяги
дымохода,
как он
влияет на
работу
твердотопл
ивно…



Тэги:

Коротенько, про пользительную вещь: про регулятор тяги дымохода

Нажми для просмотра

Для тех,
кого
измучала
гудящая
пламенем
печь с
бешенной
тягой и для
тех, кому
нужно
повысить
длительнос
т…



Тэги:

Тестируем стабилизатор тяги дымохода! Цифры не врут!

Нажми для просмотра

, Moldova, Chisinau,
str. 5, tel: (022)
83-53-53Измеря
ем тягу в
дымоходе
твердотопл
ивного
котла со …



Тэги:

Стабилизатор тяги дымохода

Нажми для просмотра

Полезный
девайс для
котла.
стабилизат
ор тяги
своими
руками,
самодельны
й. На котле
холмова,
шахтный
коте…



Тэги:

Часть1 Регулятор тяги дымохода. Покупка, установка, настройка

Нажми для просмотра

Стабилизат
ор тяги,
дымоходы
из
нержавеюще
й стали
,
сендвич
трубы,
нержавейка
с
утеплением
 …



Тэги:

Cтабилизатор тяги дымохода для твердотопливных котлов отопления

Нажми для просмотра

Регулятор
обзор и
принцип
действия.



Тэги:

Регулятор тяги дымохода своими руками

Нажми для просмотра

Изготовлен
из
нержавеюще
й стали
толщиной 1
мм
. Почта —
metalblesk74@
Вайбер —
0506264205
Ватсап …



Тэги:

Стабилизатор тяги дымохода по новому.

Нажми для просмотра

Большая
тяга-деньг
на улицу.
Можно
сделать
стабилизат
ор тяги
самому из
обратного
клапана
вентиляц…



Тэги:

Стабилизатор тяги из обратного клапана.

Нажми для просмотра

Купить
стабилизат
ор тяги
дымохода
лоя
твердотопл
ивного
котла …



Тэги:

Стабилизатор тяги дымохода — видео отзыв

Нажми для просмотра

Приобрести
стабилизат
ор тяги для
дымохода
можно в
компании
ТОВ
«Трио-Тр
йд» (044)
495-1839
Стабилизат
ор…



Тэги:

Сравнение польского стабилизатора тяги Darco и стабилизатора тяги украинского производства

Нажми для просмотра

FAQ по 99%
вопросам и
ответам на
них,
которые
возникают
у людей, ни
разу
дымоход не
ставивших:



Тэги:

Как лучше ставить дымоход: по прямой, через крышу или на кронштейнах, по стене? Плюсы и минусы

Нажми для просмотра

Если есть
дымоход, то
должна
быть и
тяга.
Отсутствие
тяги
говорит
только о
том что
дымоход…



Тэги:

Тяга в дымоходе

Нажми для просмотра

В этом
видео я
расскажу о
том, как
расчитать
минимально
необходиму
ю высоту
дымохода
или
основные
принци…



Тэги:

Как расчитать высоту дымохода!

Нажми для просмотра

Каждый
производит
ель для
своих
котлов
разрабатыв
ает
собственны
е правила
присоедине
ния к
дымоходу,…



Тэги:

Схемы дымоходов для котла

Нажми для просмотра

Приобрести
стабилизат
ор тяги
дымохода
можно в
компании
ТОВ
«Трио-Тр
йд» (044)
495-1839
Регулятор
этого типа



Тэги:

Как работает стабилизатор тяги дымохода

Нажми для просмотра

Задувает
котел?
Проблема
решена.
Поддержите
канал : 5368
2900 0136 8523 (
ВТБ )
Яндекс
коше…



Тэги:

Задвижка для котла

Нажми для просмотра

Теперь
устройство
выглядит
так —
Заказать .
Украина.
Краматорск
. 0506264205.
0970052898.



Тэги:

Стабилизатор тяги дымохода от Metalblesk. Мастерская дымоходов.

Нажми для просмотра

Купить
можно тут:
stabilizator-tiagi-d
ymohoda
Нормальный
магазин,
проверил
на себе.



Тэги:

Подготовка к зиме, начало. Стабилизатор тяги дымохода

Нажми для просмотра

Работа
стабилизат
ора тяги
дымохода.
Расположен
ие — в
нижней
(торцевой)
части
дымохода.



Тэги:

Стабилизатор тяги дымохода

Нажми для просмотра

Тяга
холодного
дымохода.
Сразу
после
котла, я
поставил
на дымоход
стабилизат
ор тяги.
Его
сделал…



Тэги:

Тяга холодного дымохода.

Нажми для просмотра

Стабилизат
ор тяги
дымохода
снижает
расход
топлива
пеллетной
горелки.



Тэги:

Стабилизатор тяги дымохода Bege Mott

Нажми для просмотра

Подпишитес
ь на канал!
Поставьте
лайк!
Напишите
свои
комментари
и к видео!
Консультац
ия / заказ-
тел. моб….



Тэги:

Как настроить регулятор тяги дымохода твердотопливного котла на экономное сжигание дров?» rel=»spf-prefetch

Газовый котёл задувает ветром что делать

Зачастую причиной остановки работы газового котла отопления становится задувание ветра. Его отключение зимой — очень неприятная неожиданность для хозяев. Это может привести не только к резкому уменьшению температуры внутри дома, но и повреждению всей системы отопления. Давайте разбираться с проблемой.

Если у вас неожиданно отключился газовый котёл, не паникуйте и для начал исключите такую возможную причину, как резкое снижение давления газа в трубопроводе. Для этого можно просто включить газовую печку и посмотреть на пламя, его размеры, проверить, насколько быстро закипит вода. Низкое давление газа на варочной поверхности вы заметите сразу. В таком случае ваш котёл точно не виноват, звоните газовщикам и выясняйте причины проблемы. Скорее всего, она не только у вас, но и у всех соседей.

Кроме того, проверьте и исключите вероятность утечки газа — с помощью мыльного раствора, который наносится губкой или пульверизатором на места соединений труб и деталей. Нет запаха и пузырей — значит дело не в утечке.

Впрочем, зачастую причина отключения газового котла очевидна — на улице ураганный ветер, который просто свистит в трубах. Сильные порывы ветра, попадая в дымоход, вызывают обратную тягу, срабатывает клапан, автоматически пламя в котле гаснет.

Задуматься над предотвращением риска задувания котла следует ещё на этапе установки дымохода. Очень желательно учитывать розу ветров в вашем регионе. Некорректно расположенный относительно зоны ветрового подпора дымоход существенно увеличивает риск задувания горелки котла. Неправильная конфигурация дымоходной трубы тоже может стать причиной этой проблемы.

Хорошо справляется с проблемой задувания котла дефлектор, установленный на оголовок дымоходной трубы. Это достаточно простая конструкция, которая усиливает тягу в дымоходе, защищает его от осадков и задувания. Обязательно задумайтесь об установке дефлектора или сразу приобретите конструкцию с таким устройством.

Важно! Действия с газовым оборудованием требуют согласования с соответствующей службой. Поэтому перед установкой дефлектора или флюгарки проконсультируйтесь с газовщиками

Причиной задувания газового котла также может стать прогорание металлической трубы дымохода

В результате прогорания образуется отверстие, куда поступает поток воздуха — появляются проблемы с дымоходом. Справиться с ситуацией поможет только замена трубы. В случае с коаксиальными дымоходами риска прогорания нет, ведь горячий газ из котла идёт по внутренней трубе, охлаждаясь встречным холодным воздушным потоком

Причиной задувания газового котла также может стать прогорание металлической трубы дымохода. В результате прогорания образуется отверстие, куда поступает поток воздуха — появляются проблемы с дымоходом. Справиться с ситуацией поможет только замена трубы. В случае с коаксиальными дымоходами риска прогорания нет, ведь горячий газ из котла идёт по внутренней трубе, охлаждаясь встречным холодным воздушным потоком.

Ещё две возможных причины задувания газового котла:

Образование наледи на дымоходе. Такое часто случается с коаксиальными конструкциями при морозе -10..-15 °C. Горячий пар выходит из дымохода, постепенно охлаждается, превращается в капельки воды, конденсат, который замерзает, образуя сосульки и толстый слой льда. Это приводит к нарушению тяги, срабатывает автоматика котла, он останавливает работу. Если возникла такая проблема, не спешите сбивать ледяной нарост — можно повредить сам дымоход. Лучше всего снять оголовок, верхнюю часть трубы и занести в тёплое помещение, чтобы лёд растаял естественным путём. Перед тем, как снимать и чистить трубу, подачу газа необходимо перекрыть! Помогает избежать появления наледи дополнительное утепление дымохода;

Плохая вентиляция в котельной может привести к проблемам в работе атмосферного котла. Поможет обустройство принудительной вентиляции в помещении или отверстия с мелкой сеткой в нижней части двери котельной.

Помогают справиться с задуванием котла манипуляции с трубой — диаметр её выхода можно уменьшить или увеличить длину. Слишком большое отверстие дымохода можно уменьшить, установив дополнительную внутреннюю трубу. Помните, что вертикальный дымоход должен быть выше конька крыши на 50 см.

При этом слишком большая длина дымохода может стать причиной избыточной, сильной тяги, которая будет буквально отрывать пламя от горелки котла.

Настоятельно советуем вам в случае появления проблем в работе газового котла вызвать специалистов! Только они смогут точно определить причину отключения устройства и устранить её.

Монтаж и калибровка регулятора тяги своими руками

Несложная конструкция позволяет выполнить монтаж приспособления своими руками. Если рассматривать котел со всех сторон, в проекции, то для установки регулятора выбирается фронтальная или боковая поверхность агрегата. Для этой цели в изделии имеется специальное отверстие. Монтируется регулятор с помощью резьбового соединения. На схемах показано, как нужно устанавливать регулятор, и как нельзя ставить приспособление.

На заметку: В данном случае не может быть срединного решения. Как указано в инструкции, таким образом, осуществляется установка регулятора тяги на твердотопливный котел.


Правильность установки определяется посредством выравнивания устройства в вертикальном и горизонтальном положении. После того, как регулятор установлен, затягиваются все вращающие элементы, существующие места сопряжения подлежат герметизации специальным термоустойчивым составом. Рычаг ставится в положение, что бы отверстие, через которое будет проходить цепь, находилось над заслонкой, в вертикальном положении.

Если первый этап достаточно понятен и прост, то последующие действия требуют особого внимания, аккуратности и последовательности действий. Калибровка регулятора является важнейшим этапом его функциональности.

Этап первый

Установив регулятор на свой отопительный агрегат, можно начинать растопку. Доведя температуру котловой воды до 60 0С, фиксируйте эту же самую температуру на маховике (термостат) регулятора тяги. Рычаг в это время должен быть соединен цепочкой с заслонкой.

Зафиксировав заслонку в определенном положении, при настроенном регуляторе на отметке в 60 градусов, делаем следующие действия.

Этап второй

Термостат переводим на отметку 80 0С. Если вы установили регулятор тяги правильно и выполнили все предыдущие действия согласно инструкции, при нагреве котла до заданной температуры, заслонка автоматически закроется. В топку перестанет поступать воздух, соответственно снизится интенсивность горения топлива. Погрешность в точности измерения температуры может достигать +/- 5 0С, что для обычных, несложных нагревательных приборов систем отопления, не является критичным.

Настраивать регулятор тяги необходимо как можно чаще. Механические повреждения цепочки, туго двигающая заслонка могут стать причиной нарушения функциональности приспособления.

Если регулировать тягу вручную

Количество воздуха, проходящего через топку твердотопливника, а значит и силу его горения (отдаваемую мощность), можно регулировать вручную, открывая или закрывая крышку поддувала (воздушную заслонку). Т.е. за котлом нужно постоянно следить.

Без автоматизации вполне возможна ситуация, когда заложили топлива много и дали максимум воздуха, чтобы оно побыстрее разгорелось

Затем котел оставили без надзора по любой причине, а когда на него обратили внимание, то обнаружилось, что температура теплоносителя уже 100 град, предохранительный клапан шипит, в котле грохот – пар вырывается в систему…. Контроль за работой котла в корне отличается от обслуживания большой теплоемкой печи без водяного контура

С печью можно забыть открытую заслонку, так как вся энергия от закладки топлива уйдет на разогрев большой тяжелой конструкции и перегрев воздуха в доме. Любая массивная печь на это рассчитана. В котле же забор мощности осуществляется движущимся теплоносителем, и если тепла окажется излишне много, то жидкость вскипит, котел перегреется…

Контроль за работой котла в корне отличается от обслуживания большой теплоемкой печи без водяного контура. С печью можно забыть открытую заслонку, так как вся энергия от закладки топлива уйдет на разогрев большой тяжелой конструкции и перегрев воздуха в доме. Любая массивная печь на это рассчитана. В котле же забор мощности осуществляется движущимся теплоносителем, и если тепла окажется излишне много, то жидкость вскипит, котел перегреется….

Изготовление стабилизатора разрежения воздуха

Стабилизатор тяги — это механизм, подающий вторичный воздух порционно, отчего в дымоходе сохраняется необходимое разряжение. Он работает автономно, человеку следить за работой не нужно. В стабилизатор внедрена предохранительная заслонка, которая застраховывает от возникновения чрезмерного давления.


Стабилизатор помогает выводить из трубы дым, поскольку регулирует давление внутри неё

Перед конструированием стабилизатора тяги нужно запастись:

  • баллоном, заполненным газом — сжатым аргоном;
  • полуавтоматом для сварки металла в аргоне;
  • шлифовальными дисками из нержавеющей стали со специальной формой лепестков;
  • листовой нержавеющей сталью толщиной 1 мм (например, металлом марки Aisi 321, 304);
  • стальным прутом для оси с диаметром 1 см;
  • винтами, шайбами и гайками.

Сырьём для изготовления стабилизатора тяги может быть только нержавеющая сталь. Оцинкованный металл использовать запрещается.


Стабилизатор тяги можно изготавливать только из нержавеющей стали

Стабилизатор, который способен как регулировать, так и ограничивать силу тяги, создают следующим образом:

  1. Из металлического листа формируют трубу длиной 30 см.
  2. Делают сварной шов, накладывая один край листа на 1 см другого. При этом должно получиться изделие с диаметром 11,5 см.
  3. Места сварки зачищают шлифовальным диском.
  4. Внутри созданного клапана устанавливают заглушку с вырезом, размер которого равен 15% площади сечения трубы.
  5. В трубе делают два отверстия друг напротив друга. Они должны находиться в середине металлического изделия. В них продевают стальной прут, фиксирующий и поворачивающий заслонку.
  6. Заслонку приваривают к пруту внутри трубы. Снаружи ось оснащают рукояткой.

Правила монтажа

Стандартная резьба гильзы и регулятора обычно составляет 3/4 дюйма. Аксессуар вкручивается не сразу — сначала на резьбу наносят средства для герметизации. Часто используется лента ФУМ (фторопластовый уплотнительный материал для герметизации трубопроводов). Также для установки понадобятся регулируемый гаечный ключ и обычная крестовая отвертка.

Перед началом работ из водяного контура сливается жидкость (теплоноситель). Затем перекрываются отсечные краны, удаляется заглушка из гильзы котла. На наружную резьбу тягового регулятора наносится ФУМ-лента.

Устройство закручивается по часовой стрелке достаточно плотно, но без чрезмерных усилий. На этом монтаж регулятора закончен. Осталось подготовить его к работе и правильно запустить.

Изготовление своими руками

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

  • болгарка, отрезной и шлифовальный абразивный круг;
  • дрель;
  • метчик;
  • масло для смазки метчика при нарезке резьбы;
  • молоток;
  • тиски;
  • плоскогубцы;
  • сварка;
  • керн;
  • электроды для нержавеющей стали;
  • циркуль;
  • рулетка;
  • маркер перманентный.

Из материалов следует сразу подготовить:

  • лист нержавеющей стали толщиной 1.5 -2 мм.
  • трубку нержавейку с внутренним диаметром 6 мм;
  • 2 болта 8мм,
  • гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

  1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
  2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
  3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
  4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
  5. Отрезаем трубу болгаркой с отрезным кругом.
  6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
  7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
  8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
  9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
  10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
  11. Собираем заслонку в трубку.Шаг 7
  12. Делаем шаблон для фиксатора заслонки.Шаг 8
  13. Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
  14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
  15. Привариваем к трубе.Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

  1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
  2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
  3. Устанавливается заслонка.
  4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
  5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Как сделать регулятор тяги своими руками

Изготавливать компенсатор   своими руками или купить готовый – решать вам. Для удобства стоит сделать чертеж с точными размерами. Можно подготовить выкройки из ватмана и по ним вырезать детали из металлического листа.

Своими руками стабилизатор изготавливают из трубы подходящего диаметра, материал – нержавеющая сталь марки AISI 304 или 321. Можно сварить трубу из листа нержавейки, понадобится аргоновая сварка. Толщина листа – 1 мм. Внутренний диаметр совпадает с диаметром дымохода. Длина – 250-300 мм. Швы необходимо тщательно зачистить. Для клапана выполняется вырез – примерно 15 % от сечения борова дымохода.

Возле выреза устанавливается поворотная ось – пруток диаметром 8-10 мм, на нее крепится пластина клапана, закрывающая отверстие. Для крепления оси приваривают гайки к трубе и пластинке, ось вставляется в них. Для регулировки на пластину приваривают противовес – болт с накрученной гайкой большой высоты. Возле верхнего и нижнего края на расстоянии 25-30 мм от края трубы необходимо развальцевать канавки для фиксации стабилизатора. Устройство крепится широкими хомутами к дымоходу.

Технологию изготовления самодельного регулятора можно увидеть на видео:

Заслонка

Представляет собой обыкновенную заслонку, частично или полностью перекрывающая сечение трубы. Самый простой вариант – это поперечная задвижка (как в классических русских печах или каминах).

Другой вариант – диск внутри корпуса. Круг крепится к поперечному стержню, посредством которого, осуществляется установка положения заслонки внутри трубы. Существенный минус обоих приспособлений – это ручная регулировка, которая требует почти постоянного наблюдения за режимом работы котла.

«Грибок»

Изготавливается в виде конусообразной вставки в основную трубу. Внешне напоминает зонтик. Внутри конструкции устанавливается термодатчик, который контролирует температуру газового потока. При возникновении обратной тяги или при неустойчивом режиме, отработанные продукты горения скапливаются под «зонтиком». Происходит общее повышение теплового фона. Срабатывает датчик и подаёт сигнал на регулирующее устройство подачи природного газа. Котел отключается.

Стабилизатор тяги дымохода своими руками

Для того, чтобы соорудить регулятор тяги для дымохода своими руками, изначально необходимо обзавестись всеми инструментами, которые пригодятся во время работы.

Вам понадобятся:

  • баллон с газообразным веществом в виде сжатого аргона;
  • листы нержавеющей стали, которые выполнены в виде лепестков;
  • лист нержавейки, толщина которого 1,2 мм;
  • сварочный аппарат;
  • арматура или прут для оси с диаметром 8-10 мм;
  • болты, гайки, винтики;
  • ключи, отвертки, молоток, ножницы по металлу.

Для того, чтобы самостоятельно сконструировать стабилизатор нужно использовать исключительно нержавеющую сталь. Цинковое покрытие в такой ситуации не подходит вовсе.

Для того, чтобы у стабилизатора было универсальное значение, т.е. чтобы он мог осуществлять регулировку и перекрытие дымохода, нужно выполнить последовательность действий:

Необходимо свернуть трубу, чтобы ее длина составляла примерно 300 мм

Далее нужно приварить стык внахлест до 10 мм, при этом важно, чтобы длина внутреннего диаметра составляла 115 мм и выше. На следующем этапе швы тщательно зачищаются с обеих сторон

Затем вам следует сделать вырез на клапане, который будет равняться 15 % площади сечения трубы. Следующее, что нужно сделать — это прикрутить винтовой фиксатор, который будет выполнять функцию поворота лепестка на 180°. Для того, чтобы клапан можно было легко поворачивать, нужно оборудовать его рукояткой. Соорудите бортик посередине трубы.

Про дымоход из сэндвич-труб можно прочитать здесь.

Установка стабилизатора для увеличения тяги дымовой трубы — процесс несложный. Вам необходимо оборудовать специальные «лапы» и дно, куда опирается сам стабилизатор дымохода.

При отсутствии должного опыта в подобных работах, лучше воспользуйтесь услугами специалистов. Если же все таки решили самостоятельно соорудить подобное устройство, то внимательно изучите схемы и чертежи установки.

Многие пользователи задаются вопросом: как произвести расчет тяги дымовой трубы? Стоит отметить, что эта процедура осуществляется в основном для промышленных дымоходных конструкций. Для частных домов данный показатель не играет существенной роли.

https://youtube.com/watch?v=CpjsJfAFmQg

Как выявить обратную тягу

Для обозначения обратного движения воздушных потоков (не через дымоход, а обратно в помещение) существует термин — опрокидывание тяги. Название говорит само за себя: поток газов от сгорающего топлива стремится обратно в помещение, а не наружу. Об этом в сети есть немало видео с подробным описанием.

Народные методы

  • О факторах и причинах поговорим чуть ниже, а сейчас давайте разберемся, что же нужно делать для того, чтобы выявить сам факт опрокидывания тяги:
  • если в топке стеклянная дверца (например, у каминов такой элемент встречается довольно часто) — сквозь стекло хорошо видно, как она быстро коптится. Стоит только приоткрыть дверцу, и облако дыма тут же вырывается наружу, то есть в комнату;
  • достаточно приложить лист тонкой бумаги к проему открытой топки и посмотреть, в какую сторону он отклоняется. То же самое покажет и дымящаяся сигарета вместо бумажного листка.

Профессиональные методы


Существует измерительная аппаратура, позволяющая измерить тягу в дымоходе с максимальной точностью, в единицах давления. Нормальными считаются показатели в пределах 10-20 Па.

  • Замеры производятся двусторонним методом:
  • вверху дымохода;
  • у его основания.

Однако данная методика для частного дома вряд ли актуальна — большинство людей обходятся народными визуальными способами.

Анемометр не дает объективную информацию при скоростях ветра ниже 1 м/сек. То есть в безветренную погоду пользоваться таким прибором не имеет смысла.

Визуальные подсказки

  • Если соотношение процессов горения и тяги нормальное, то:
  • пламя имеет желтый цвет с золотистым оттенком;
  • дым появляется и тут же улетучивается в дымоходный канал — без рывков, плавно и в то же время энергично.

Ситуация, когда нормальная тяга слишком велика — это не есть хорошо, т. к. топливо будет выгорать слишком быстро. О чрезмерной тяге скажет белый цвет пламени и гул в дымоходной трубе.

От чего зависит тяга в дымоходе

Величина тяги зависит от очень большого количества факторов.

Основные факторы

Основные факторы, влияющие на движение отходящих газов:

  • высота трубы;
  • размеры дымоходного канала;
  • особенности конструкции (наличие горизонтальных или наклонных участков) расположение оголовка трубы относительно конька крыши;
  • наличие притока свежего воздуха в помещение с котлом или камином;
  • утепление стенок дымохода.

Вспомогательные факторы

Есть и менее важные, но также значимые для усиления или ослабления тока дымовых газов факторы:

наличие дефлектора;
канал должен быть герметичным – это особенно важно при монтаже современных дымовых труб из готовых элементов;
гладкость или шероховатость внутренних стенок дымохода;
отложения сажи в дымовом канале;
механические препятствия – закрытые заслонки (шибера), намерзание на искрогасителе или верхней части дымохода конденсата или льда, перекрывающего сечение канала;
высокая температура окружающего воздуха (летом);
сильный ветер, туман, дождь, снег.

Способы улучшения тяги в дымоходе

В некоторых случаях все проверено, все недочеты устранены, а тяга в дымоходе недостаточна, либо периодически опрокидывается. Чаще всего такое наблюдается в местностях со сложным рельефом, с нестабильными ветрами, если рядом растут большие деревья или близко стоят более высокие дома. Потоки воздуха отражаются от находящегося рядом препятствия и попадают в дымовую трубу. Для таких случаев есть устройства для увеличения тяги в дымоходе, вы можете:

  • Поставить дымосос. Это вытяжной электровентилятор, который ставится в дымоходе и включается обычно на непродолжительное время (на время растопки, когда природной тяги недостаточно и необходимы «танцы с бубнами», чтобы запустить систему). Минусы такого решения — зависимость от наличия электричества и ухудшение «природной» тяги (вентилятор частично перекрывает просвет дымохода). Чтобы естественная тяга в дымоходе не нарушалась, дымосос ставят в ответвление (приваривают трубу под углом не более 45°).

  • Установить стабилизатор тяги. Существуют стабилизаторы тяги различного рода, которые блокируют обратное движение воздушных масс в дымоходе. Он, кстати, будет экономить топливо за счет недопущения слишком сильной тяги и слишком активного сжигания дров/угля.

Поставить на верхушке трубы дефлектор. Это оголовок специальной конструкции, исключающий задувание ветра внутрь трубы. Конструкции дефлекторов бывают разные, но обычно они выглядят как цилиндрическая насадка на конце трубы большего диаметра, сверху прикрытая конусной крышкой. Подбирать высоту установки дефлектора надо «по месту», так как во многом она зависит от положения трубы и дома, наличия вблизи препятствий для движения воздуха и т.д.
Цилиндрическая насадка на верхушке дымохода — дефлектор

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
