Как выполнить сборку каркаса дома своими руками из досок и бруса: Технология каркасных домов

Строительство кровли

Правильная схема возведения каркасного дома предполагает монтаж крыши только после того, как все стены будут возведены. Есть несколько параметров, которые определяют устройство кровли.

1. Уклон

2. Число скатов.

3. Размеры.

4. Число стропил и их шаг.

5. Кровельный материал.

Однако перед началом монтажа крыши, пошаговая инструкция строительства предполагает размещение потолочных балок. Они крепятся к верхней обвязке стены гвоздями, либо кронштейнами в специально проделанные для этого пазы. Там, где будут располагаться межкомнатные перегородки, потребуется установка подпирающих брусьев для дополнительной опоры. После этого можно проводить монтаж потолка.

Фото. Строительство крыши каркасного дома

В строительстве есть одно неписанное правило — чем сложнее форма крыши, тем изысканнее она выглядит. Однако сложность формы предполагает значительную трудоемкость изготовления крыши. Ее монтаж также будет сложен. Самой популярной является двускатная кровля. Как видно на многочисленных фото и видео в интернете, ее конструкция достаточно проста в изготовлении и не создает большой нагрузки на стены и основу. Еще одной выгодой крыши такого типа служит отсутствие вогнутых углов — ендов, которые считаются одними из наиболее проблемных в изготовлении компонентов крыши.

Для хорошего удаления различных атмосферных осадков, в частности снега, пошаговая инструкция предполагает уклон крыши не менее 28°. Однако если сделать уклон свыше 50°, то кровля будет испытывать значительное давление ветра. Наиболее оптимальный уклон — 35-45°. Посмотрев  фото такой крыши можно удостовериться в ее презентабельности.

Фото. Двускатная крыша

Начинать монтаж кровли необходимо с установки стропил. Обычно для стропил выбирают доски 150х50 мм. Два конца доски нужно сбить между собой так, чтобы получилась буква Л.  Далее эту конструкцию размещают на крыше и подбирают угол наклона. При этом, снизу доски опираются на верхнюю обвязку. При выборе длины стропила, необходимо учесть тот факт, что они должны выступать за стены здания примерно на 40 — 50 см. Подобрав оптимальный угол, доски фиксируются ригелем. В итоге получается образец требующихся стропил.

Для плотного прилегания нижней части стропил к местам опоры на стены, в досках можно сделать треугольные вырезы. Количество стропил, требующихся на всю дину крыши, зависит от расстояния между ними, которое не должно быть шире 1 м. Оптимальная схема устройства кровли предусматривает шаг равный ширине утеплителя, который будет использоваться для ее утепления.

В коньке стропила

Для покрытия крыши применяется металлочерепица, битумная черепица, профнастил. После монтажа крыши наступает черед устройства системы водостока, отмостки и дренажа. Теперь каркасный дом своими руками полностью готов к эксплуатации.

Видео фотоотчет. Строительство каркасного дома

Крепежи для обшивки углов

Для обшивки теплых углов каркасного дома традиционно используют гвозди длиной 150 мм. Для формирования надежного узлового крепления нужно 3-4 гвоздя. При их забивании от края доски отступают 2 см. В тех местах, где важна повышенная жесткость и прочность крепления, используют анкерные болты.

Соединительными элементами служат и нагели — деревянные штыри. Особую прочность имеют детали из древесины дуба. Оптимальный диаметр штырей — 20 мм. Неудобство их применения заключается в предварительной подготовке отверстий. Они должны быть на 10-20 мм больше, чем длина крепежа.

Монтаж углов в каркасном доме с использованием схемы и грамотно подобранных материалов позволяет на долгие годы сохранить целостность конструкции, поддержать комфортный микроклимат в помещениях.

Преимущества каркасных домов

Дома, построенные по каркасной технологии и предназначенные для круглогодичного проживания, отличаются от других типов домов рядом преимуществ.

Экологичность. При строительстве каркасников применяется большое количество экологичных материалов: обрезная доска и брус, каменная вата, ориентированно-стружечные плиты, фанера. Такие дома безвредны для своих жильцов.

Скорость возведения. Строительный цикл у каркасных домов самый короткий в домостроении. Такой дом можно построить буквально за один сезон. Силовой каркас, собранный из сухой доски, не дает усадки, поэтому к внутренней отделке, установке окон и дверей можно приступать сразу.

Если применять домокомплект, напиленный в размер на производстве, весь цикл займет два-три месяца — от начала геодезических исследований участка до вселения хозяев.

Энергоэффективность. Дом, построенный с соблюдением всех норм и требований каркасной технологии, отличается высокой энергоэффективностью. В зимний период ограждающие конструкции дома великолепно удерживают тепло в помещениях, а летом не дают проникать жаре внутрь – затраты на отопление и кондиционирование заметно снижаются.

Цена. Себестоимость строительства деревянных домов заметно ниже кирпичных и монолитных строений, а также домов из бруса и бревна. Строительные материалы отличаются высокой доступностью и низкой ценой. На этапе сборки не нужна тяжелая техника, даже самые крупные узлы дома — стены и перекрытия – собираются и поднимаются силами нескольких человек.

Делаем проемы под окна

Во время установки стоек задаем ими дверной и оконные проемы, увеличивая шаг между стойками на ширину проемов. В результате мы имеет оконные и дверные проемы, бока которых образовываются стойками. Можно использовать доски шириной 150 и толщиной 50 мм, чтобы произвести верх и низ проема. С помощью уголков доски фиксируются на стойки.

Оконный проем в каркасе дома

При установке проема окон, обратите внимание, что горизонтальные доски должны лежать на стойке, которая в свою очередь крепится к стойкам каркаса. При этом сверху верхней доски лучше установить хедер — доска на ребре. Это позволит лучше распределить нагрузку от веса крыши по всей поверхности оконного проема

Это позволит лучше распределить нагрузку от веса крыши по всей поверхности оконного проема.

Опоры распределяют нагрузку равномерно и передают ее на фундамент

Не забывайте, что проемы лучше сделать выше и шире, чем планируемые окна и двери. При монтаже потребуется примерно 40 мм пространства, так как такое расстояние потребуется для монтажной пены (20 мм с каждого края). О том, как самостоятельно поставить окна, читайте здесь.

Лучшее видео по теме:

https://youtube.com/watch?v=-WuDilriJpI

https://www.youtube.com/watch?v=GoR9ImoY3Kk

Этапы подготовки древесины перед использованием

Для возведения перегородки своими руками используют брусья хвойных деревьев с различными размерами сечений, выбор которых зависит от способа обшивки и высоты возводимой перегородки.

Основные требования, при соблюдении которых конструкция прослужит дольше:

  • Уровень влажности в помещении – меньше или равняется 18%;
  • Для перегородок, высота которых не превышает 3 метра, стояк – сечение 6х5 см, обрешетка – 6х4 см;
  • Для перегородок свыше 3 м – обрешетка и стояк с одинаковым сечением, которое равняется 6х5 см.
  • Выбор гипрока зависит от высоты перегородки. Соотношение высоты и толщины листа прямо пропорционально, чем выше конструкция, тем толще гипрок;
  • В независимости от выбранных высоты, сечения и толщины шаг составляет 60 см;
  • Обработка, снижающая индекс воспламенения материала, выполняется согласно требованиям первой группы пожаробезопасности;
  • Крепления выполняют с помощью гвоздей, саморезов, шипов. Используя последний вид крепежа, соединение становится прочнее и прослужит дольше;
  • Для звукоизоляции используют минеральную вату толщиной не менее 5 см и не более 6 см;
  • Толщина новой перегородки с наивысшим значением 132 мм и наименьшим – 85 мм;
  • Расчет индекса изоляции происходит, основываясь на выбранную толщину перегородки. Он варьируется между 41 – 51.


Отделка гипсокартоном своими руками

Химическая обработка не менее важный этап, чем противопожарная. Она направлена на продуктивную борьбу с разнообразными факторами биологического происхождения. Рассмотрим подробно:

  • Плесень и грибок приводят в негодность используемый пиломатериал, что в дальнейшем чревато разрушением;
  • Природное гниение – некробиоз, распад. Антисептическая обработка предотвращает эти природные процессы;
  • Насекомые. Многие виды этих представителей фауны приводят материал в негодность;
  • Не менее опасны грызуны. Специальный состав способен отпугивать их.


Антисептик Антисептиками выступают разнообразные химические составы. За счет эффективности предпочтение отдают фтористому натрию. Он представляет собой порошок светло-серого цвета, который растворяется в горячей воде. Структура брусьев пропускает натрий вглубь. Неоспоримым приоритетом выступает плохая вымываемость раствора, он не разлагается, без противного аромата, не токсичен и не оказывает коррозийного действия на металл.

Используют и кремнефтористый натрий, в который добавляют кальцинированную соду. Такое сочетание превращает первое вещество в чистый состав фтористого натрия.


Древесина, поврежденная насекомыми

Стены каркасного дома

После укладки пола можно заняться монтажом стен. Для крепления стен, так же, как и пола, можно использовать гвозди или металлические уголки. Углы крепятся с помощью шпилек. Самый оптимальный размер доски каркаса – 50*150 или 50*200. При этом нужно определиться и выбрать один размер для всего дома. Как правило, профессионалы отталкиваются от толщины утеплителя.

Сбор каркаса стен выполняется в следующей последовательности:

  1. Собираются стены, окна и двери;
  2. Далее выполняется установка и крепление стен на своих местах;
  3. Конечный этап – выполнение верхней обвязки и усиление конструкции.

Стену стоит собирать на полу. Внешняя стена дома, как правило, состоит из OSB плиты, пароизоляции, утеплителя, бруса, рейки, гидроизоляции и внешней отделки. После того, как каркас стен становится на свое место, выполняется верхняя обвязка. Для этого используется та же доска, что и при монтаже стен.

Верхняя обвязка необходима для того, чтобы сделать всю конструкцию более прочной, связав все отдельные элементы воедино. Доска прибивается гвоздями на расстоянии 12-115 см. Все стены перекрываются напуском.

Последний этап создания стен – возведение внутренних перегородок. Внутренние перегородки очень похожи на внешние стены. При этом они не имеют такого толстого слоя утеплителя. Толщина внутренних перегородок минимальна. Если в перегородках и используется утеплитель, то в большинстве случаев для того, чтобы обеспечить лучшую теплоизоляцию.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

  • 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
  • 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
  • 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

  • засыпные материалы — керамзит, вермикулит, перлит и т.д.;
  • волокнистые — базальтовая вата, стекловата и т.д.;
  • полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
  • напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

  • Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
  • Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

История каркасного строительства

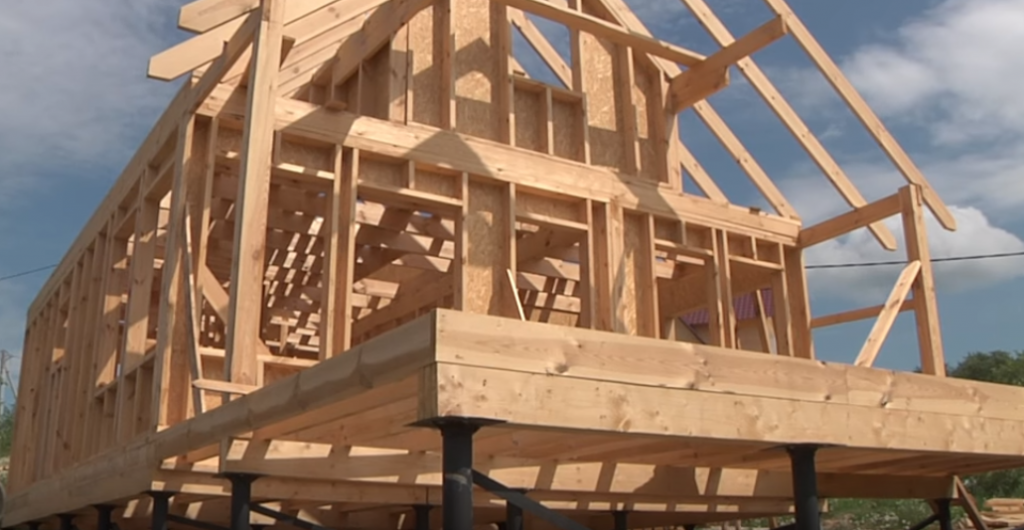

Каркасный дом на этапе строительства

Сегодня каркасное домостроение наиболее популярно в США и Канаде. Именно там несколько веков назад при освоении обширных территорий основным материалом для строительства зданий стала древесина, расходуемая весьма экономно (в виде бруса и досок, а не как на Руси было принято, целыми бревнами). При этом строения требовалось возводить быстро (за несколько недель или месяц, а не за пару лет) и с минимумом затрат. К тому же те европейцы, которые осваивали новые земли, не имели возможности буквально на голом месте возводить кирпичные заводы или заливать глубокие бетонные фундаменты.

Облегченная деревянная каркасная конструкция дома стала выходом из создавшегося положения. Со временем (и освоением более холодных северных территорий) стены превратились в настоящий «сэндвич» с эффективным теплоизоляционным материалом внутри.

Конечно, такой тип строительство встречается не только в Америке, но и в Европе, и в Скандинавии, где уже несколько столетий таким способом возводятся и одно-, двухэтажные дома, и трех-, четырехэтажные здания различного назначения.

А вот в России такое домостроение (в нынешней его форме) стало популярно только в последние десятилетия.
