Монтаж рольставень
На направляющих шинах делают разметку. От каждого края шины отступают 10-15 см, на остальном отрезке метки распределяют равномерно, с шагом 45-50 см. Во внутренней стенке шины сверлят отверстия диаметром 11,8 мм, для крепления короба к проему. На краю передней отбортовки короба и его крышки сверлят совместные отверстия диаметром 4,2 мм, по два с каждой стороны. В дальнейшем они будут использоваться для фиксации крышки короба заклепками. Далее, различают и сверлят отверстие диаметром 8 мм в верхней отбортовке панели короба для крепления его в проеме.
Схема монтажа рольставень для сантехнического шкафа
Собирают каркас роллет (короб и направляющие) и устанавливают его в проеме строго по уровню. Железное полотно заводят над валом привода со стороны задней стенки короба в направляющие шины. На краю полотна закрепляют тяговые пружины и закрепляют их на вал. Фиксируют крышку короба. Закрывают отверстия заглушками. Проверяют работу системы.
Декоративная маскировка
Возможно, все упомянутые выше способы покажутся вам сложными и вы захотите узнать, как замаскировать трубы проще — не занимаясь подбором строительных материалов, не собирая какие-либо конструкции и потратив минимальную сумму денег. Что ж, такой вариант тоже существует, а для его реализации вам понадобятся лишь кисти, краски и хорошая фантазия.
Есть несколько вариантов цветовой маскировки:
- Тон в тон. Это означает, что вам нужно покрасить трубы под цвет плитки или краски на стенах. Если на плитке имеются узоры (пятна, полоски, геометрические фигуры и прочее), их также придется повторить. Аналогично обстоит ситуация с градиентами. Конечный результат во многом зависит от вашего мастерства и правильно подобранных оттенков.
- Декор. Если вы не хотите прятать трубу, а наоборот, стремитесь превратить ее в произведение искусства, этот вариант — для вас. Здесь у вас будет неограниченное пространство для творчества. К примеру, с помощью белой и темно-серой краски можете разрисовать спрятавшийся в углу стояк под ствол березы, а ветки и листья изобразить уже на стене. Либо обвить импровизированный ствол искусственной зеленью. Столь же просто превратить стояк в шею и переднюю ногу жирафа (туловище животного и остальные ноги будут нарисованы уже на стене).
Такой способ, хоть и не требует навыков в строительстве, временных затрат и больших финансов, подойдет не всем. Вы должны обладать художественным вкусом и чувством прекрасного, чтобы не сделать еще хуже, чем было до начала работ.
Варианты конструкций
Конструкция, посредством которой будут маскироваться коммуникации, выбирается исходя из ряда факторов:
- размеров и направления труб;
- удаленности труб относительно друг друга;
- наличия дополнительных устройств и запорных механизмов;
- общей обстановки в санузле.
Определиться с типом будущей конструкции поможет детальный анализ перечисленных особенностей.
Короб
Такой вариант скрытия труб относится к наиболее простым. Для создания каркаса используются деревянные рейки либо металлический профиль. Затем основа обшивается выбранным отделочным материалом. В зависимости от того, что предполагается скрыть (трубы, плюс дополнительно счетчики, краны), для обеспечения доступа к трубам нужно оставить лючок.
Чаще всего короб обшивают при помощи гипсокартона либо пластиковых панелей. Декор короба можно выполнить любым материалом, которым отделаны стены. Несмотря на то, что сегодня есть готовые конструкции коробов, лучше сделать его самостоятельно, поскольку можно учесть практически все нюансы и особенности помещения. В случае с готовым коробом придется осуществлять подгонку по месту.
По конструктивному исполнению короб может иметь разный вид:
- фальшстена. Неплохой вариант, позволяющий скрыть сразу несколько труб, которые расположены рядом. Смотрится такая конструкция красиво, но занимает немало места;
- квадрат. Расположение может быть горизонтальным, вертикальным. Отлично подходит для комнат с угловым расположением труб;
- косая фальшстена. Представляет собой нечто среднее между двумя предыдущими вариантами. Крепление конструкции выполняется под острым углом к задней либо боковой стенке. По аналогии с фальшстеной можно скрыть несколько труб, но при этом удается сэкономить пространство;
- многоуровневый. Монтируется при хаотичном расположении труб в санузле. Чтобы сэкономить пространство, короба собирают в местах расположения труб.
Сантехнический шкаф
При таком способе маскировки удается решить сразу несколько задач:
- образуется ниша с полочками для хранения различных чистящих средств;
- не затрудняется доступ к счетчикам и другому оснащению;
- при необходимости ремонта, шкаф не будет являться препятствием для проведения работ.
Чаще всего для сборки такой конструкции используют:
- деревянные рейки;
- фанеру;
- ПВХ панели;
- стекло;
- МДФ или ДСП;
- металлические дверцы.
Чтобы выбрать тот или иной материал, ориентируются на интерьер санузла. Так, если дом построен из дерева, то для шкафа следует использовать любые конструкции, содержащие деревянные элементы. В случае с городским туалетом, который обшит пластиком, наиболее предпочтительным вариантом будут дверцы из пластика.
Жалюзи
Подобная маскировка похожа на фальшстену, но при этом задействуется шторная конструкция. Если потребуется, ее можно будет свернуть. К плюсам такой системы относятся:
- экономия времени на монтаж;
- длительный срок службы;
- доступная стоимость;
- возможность использования ниши для хранения;
- компактность конструкции как в закрытом, так и открытом виде;
- широкий выбор материала, цветов и рисунков жалюзи;
- в случае повреждения ламели, достаточно будет заменить сломанный элемент.
Рольставни
Этот вариант по сравнению с жалюзи является более надежным, но мало соответствует площади большинства санузлов. Если размеры туалета позволяют, то лучше установить именно рольставни. К тому же существуют автоматические модели, которые можно открывать с помощью пульта.
Скрытые коммуникации
Одним из лучших способов маскировки труб как в санузле, так и в любой другой комнате, является метод штробления. Штроба – канавка в стене, в которую прячут трубы. Основным преимуществом такого способа является эстетичность: трубы можно полностью зашить в стенах. К тому же можно обойтись без коробов. Единственный минус состоит в том, что стояк скрыть в стену не удастся из-за размеров трубы.
Штробление стен выполняют согласно определенным требованиям:
- скрывать можно только неразъемные трубы;
- в стене, в которой будут прорезаться канавки, не должна проходить электропроводка;
- следует учитывать линейное расширение материала труб.
Виды
Рассмотрим основные разновидности роллет. Различаются рольставни по нескольким параметрам.
Короб жалюзи может быть расположен:
- сверху;
- снизу;
- снаружи;
- внутри.
Отличаются и типы управления механизмом конструкции:
- механические (открываются и закрываются вручную);
- автоматические или электрические (двигаются с помощью специального электропривода, управление которым осуществляется пультом или нажатием на кнопку включения/выключения).
Механизированный вариант намного практичнее и дешевле. Самыми популярными являются два вида.
Ленточные (шнуровые). В этом случае к валу и лентоукладчику прикрепляется лента, потянув за которую человек приводит механизм в действие. Такой способ рассчитан на нагрузки не более 15 килограммов, чего, как правило, вполне хватает для корректной работы рольставен в санузле продолжительное время. Этот вариант подойдет для узких проемов – шириной до 50 см, для более широких конструкций минусом ленточного механизма становится невозможность фиксации в промежуточном положении, что может доставить неудобства при использовании.
Рольставни делятся по типу профиля.
- Ламели роликовой прокатки с наполнителем из пены. Этот вариант самый экономичный по стоимости, чаще всего такие рольставни делают из тонких листов алюминия.
- Усиленные цельнотянутые профили – более прочный вариант, чаще всего используется для установки в дверных и оконных проемах.
Как сделать короб из гипсокартона в туалете: материалы и инструмент
Первый шаг в конструировании короба для санузла: выберите, какого размера будет будущая конструкция. Если санузел узкий, а трубы расположены вдоль его короткой стены, можно зашить ее полностью на всю ширину и по всей высоте.
А в просторном туалете короб можно эффектно замаскировать под выступ или колонну. Для изготовления короба используется один из самых популярных в современном строительстве материал — листы гипсокартона. Они крепятся на специальный профиль, который можно купить в любом строительном магазине.
Для короба понадобятся:
- Лист гипсокартона влагостойкого (ГКЛ);
- Профиля направляющие (ПН);
- Профиля стеновые (их еще называют стоечными, ПС);
- Дюбель-гвозди 6х60;
- Саморезы для ;
- Петли-лягушки для лючка.
Для экономии пространства можно заменить профиля стеновые, обладающие размерами 50х50, на потолочные ПП 60х27, а направляющие 50х40 — на потолочные направляющие ППН 27х28.
Инструментарий для того, чтобы сделать короб из гипсокартона своими руками, пригодится такой:
- Шуруповерт;
- Перфоратор/дрель ударная;
- Нож малярный для ;
- Уровень;
- Ножницы по металлу/болгарка для нарезки профилей;
- Рулетка;
- Отвес.
Если вопрос экономии денег стоит остро, можно заменить металлические профиля деревянным брусом, а гипсокартон более дешевыми пластиковыми панелями. Когда весь инструментарий собран, а материал закуплен, и размер короба определен, можно начинать сами работы по зашивке сантехнических труб.
Особенности сборки короба из гипсокартона в ванной комнате
Короб из гипсокартона в ванной и туалете своими руками собрать может любой домашний мастер, который хоть немного знаком со строительным инструментом.
План действий будет такой:
первым делом снять со стен старое покрытие;
- стены выровнять при необходимости, если кривизна небольшая, это можно сделать, приклеив гипсокартон на плиточный клей;
- заменить сантехнику;
- установить инсталляцию;
- произвести разметку;
- собрать короб из профилей;
- раскроить и прикрутить гипсокартон;
- выполнить отделку.
Работы не так много, как может показаться на первый взгляд, и выполнить ее можно самостоятельно за один день.
Сантехнический шкаф
Организация шкафа за унитазом — это очень крутой вариант, если позволяет место. Так и трубы закроются, и дополнительное полезное пространство появится. Все, что от вас потребуется — это сделать полки и что-то придумать с дверцами. О том, из чего и как сделать полочки, рассказывать не будем. А вот с дверьми существует два популярных варианта.
Жалюзийные дверцы
На рынке полно так называемых жалюзийных дверей. Их стоимость в популярном Леруа Мерлен составляет порядка 1000 рублей, что довольно демократично. Однако стоит иметь в виду, что зачастую эти варианты не покрашены и имеют голую текстуру дерева — подойдет она не всегда и не везде.
Покрасить дверцы можно без особого труда и самостоятельно. Если заниматься творчеством желания нет — придется озаботиться поиском готовых вариантов, что иногда может быть совсем не просто.
Жалюзийные двери отличаются несложной установкой, симпатичным внешним видом (даже с намеком на «изыски» вроде подсветки) и демократичной стоимостью. Но не обошлось и без минусов. Недостаток первый — готовые двери должна «попасть» в ваш размер. Недостаток второй — если спрятанные за ними трубы шумят, то «дырявая» структура будет приглушать звук не так сильно, как хотелось бы.

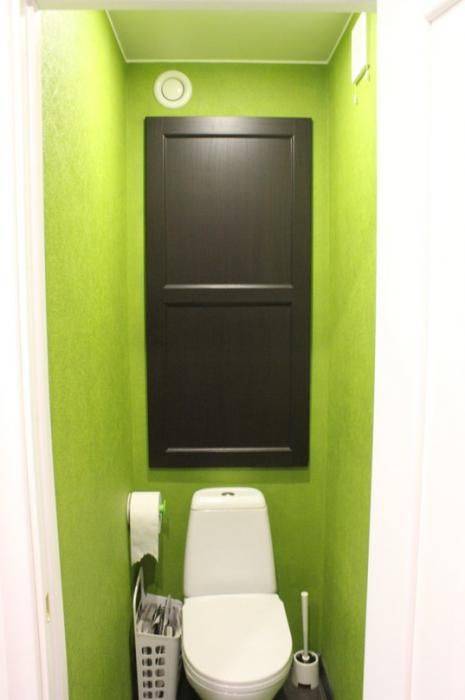

Шкаф с дверьми из ДСП
Двери из ДСП — более универсальный вариант, поскольку они могут быть в совершенно любых размерах и цветах. К сожалению, не все «мебельщики» хотят браться за такой мелкий заказ, если помимо дверей ничего другого не требуется. Выходов два: долго искать исполнителя и готовиться к переплатам, или сделать двери самому. Нарезка ДСП в размер обойдется примерно в 1000 рублей. Останется только врезать петли и установить.
По сравнению с жалюзийными дверьми, решение из ДСП будет обладать лучшей шумоизоляцией. В остальном — дело лишь индивидуальных предпочтений и видения конечного результата. Кроме того, из ДСП можно закрыть «неподвижные» участки, которые просто не должны быть видны.

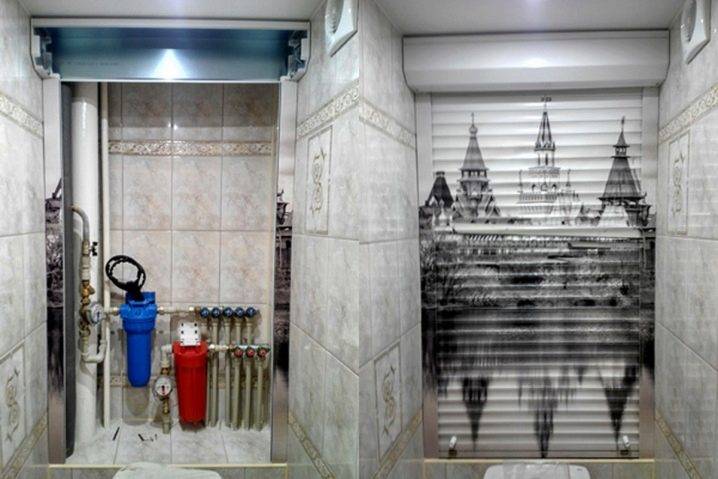

Как спрятать трубы в туалете с доступом к ним: монтаж роллетов
Роллеты или жалюзи – легкие конструкции из металла или пластика, которые не только маскируют коммуникации в помещении, но и могут стать интересным элементом интерьера. В продаже можно найти сантехнические рольставни различных расцветок, а также изделия, украшенные принтами.
Роллеты или жалюзи не только маскируют коммуникации в помещении, но и могут стать интересным элементом интерьера
Жалюзи могут подниматься механически (вручную) и автоматически. Вариант открытия зависит от размеров полотна. Если ширина проема не превышает 52 см, система может управляться вручную с помощью шнура. Если проем гораздо больше, придется установить автоматику.
Рольставни устанавливаются в каркас, который можно изготовить по одной из вышеописанных технологий: собрать короб из пластика или гипсокартона или же построить фальш-стену. Чтобы подъемный механизм нормально функционировал, стороны каркаса должны располагаться строго параллельно по отношению друг к другу. Даже при наличии незначительного перекоса ролики не смогут свободно перемещаться.
Как спрятать трубы в туалете с доступом через рольставни? Можно воспользоваться одним из способов:
Если в туалете монтируется автоматическая система, двигатель подъемника обязательно должен находиться в герметичном корпусе
- Установить жалюзи в верхней части короба – этот тип монтажа подойдет для тех случаев, когда трубопровод располагается в естественной нише. Чтобы установить систему, достаточно закрепить по периметру профили и непосредственно сами рольставни.
- Сформировать короб вокруг полотна – монтаж системы предполагает создание выступающей конструкции, которая по бокам зашита гипсокартонными листами и облицована плиткой. Само полотно рольставен выполняет функцию лицевой стороны.
Если для монтажа выбрана система, которая открывается вручную, сначала выполняется сборка рольставен, только после этого можно приступать к установке конструкции.
Как спрятать трубы в туалете — 27 фото популярных способов
При ремонте туалетных комнат всегда возникает вопрос, как спрятать трубы в туалете. Ведь вид трубопровода создает впечатление «вечного» ремонта. Рынок строительных материалов предлагает много видов отделочных материалов, которые способны замаскировать технический узел.
Маскировка водопровода и канализации должна быть такой, чтобы доступ к вентилям и счетчикам был удобным. В случае поломки, маскирующая конструкция должна давать доступ к основным узлам. У многих владельцев возникает вопрос, как спрятать трубы в туалете, а, главное, чем. Существует три варианта конструкций для декорирования трубопровода.
1. Короб для труб в туалете
Одна из самых простых конструкций. Для обшивки труб пригодится гипсокартон или пластик. Такой способ довольно прост: достаточно приобрести лист гипсокартона, желательно влагостойкого. Стоимость одного листа составляет порядка 4,5 доллароов. Помимо ГКЛ понадобится профиль. Он может быть деревянным или металлическим. Лучше выбирать металлический профиль. Он бывает двух типов:
- Направляющий. Образуют контур и крепится по 4-м углам, на расстоянии не менее 10 см. от труб.
- Стеновой. Служат для усиления конструкции.
Короб из гипсокартона с ревизионным люком
Если высота короба меньше метра, то можно обойтись и без них. После установки каркаса, лист гипсокартона крепится к нему с помощью саморезов.
Такой короб можно облицевать плиткой и сделать незаметным. Стоимость создания короба из ГКЛ будет немного выше, чем обшивка пластиковыми панелями.
Принцип постройки короба из пластиковых панелей такой же, как и из ГКЛ. Если вкратце, то закрыть трубы в туалете пластиковыми панелями очень просто:
- Необходимо установить каркас по периметру на расстоянии 5-10 см от труб.
- Если высота короба больше двух метров стоит усилить конструкцию поперечным профилем либо деревянными брусками.
- Обшить ПВХ-панелями. Метр квадратный такого материала обойдется в среднем около 5 долларов.
Способ довольно простой и малозатратный, но из-за недостатка места бывает очень сложно правильно установить короб.
Процесс монтажа каркаса
Скрытый ревизионный люк, задекорированный плиткой
2. Сантехнический шкаф
Полезный шкафчик, который не только закроет трубы в туалете, но и оставит место для хранения чистящих средств. Пользуется большой популярностью у владельцев квартир. Такой шкаф можно построить из того же гипсокартона. В качестве дешевого варианта подойдут ламинированные доски, обычная обрезная доска. Каркас обычно деревянный, его обшивают необходимым материалом. Различные варианты шкафчиков не требуют больших денежных вложений. Область под шкафом часто скрывают фанерой, ГКЛ либо ламинированной доской. Остается лишь подобрать и прикрепить двери.
Такой экран требует наличия технологических отверстий под шланг для подвода воды. Достоинством этого метода является его функциональность, ведь сантехшкаф не только прячет трубы, но и служит местом для хранения туалетной утвари. Кроме того, можно закрыть трубы рольставнями или купить уже готовые дверцы для сантехшкафов — эти варианты также довольно популярны.
Распашные двери для сантехнического шкафа
Мебельные фасады для сантехшкафа
Дверцы как у шкафа-купе тоже подойдут, чтобы спрятать труб в туалете
3. Как скрыть трубы в туалете посредством жалюзи
Жалюзи в туалете – это оптимальный вариант для тех, кто не хочет возиться с гипсокартоном и сооружать различные строения. Такой вариант подойдет для небольших санузлов. Закрыть коммуникации с помощью жалюзи гораздо проще, но его стоимость в 2-3 раз превышает стоимость короба либо сантехнического шкафа. Обычные жалюзи можно сделать от пола до потолка. Монтаж жалюзи занимает мало времени и практически не оставляет строительного мусора.
Выбирая способ маскировки коммуникаций, определите возможность монтажа той или иной конструкции в вашем туалете. Чтобы избежать поломки труб перед монтажом маскировочной конструкции стоит проверить все соединения на герметичность.
Использование гипсокартонных панелей
При желании сэкономить и не приобретать готовый вариант можно заняться создание короба самостоятельно – его конструкция крайне проста, поэтому никаких сложностей не возникнет. Для работы потребуется обычный гипсокартон и минимальный набор инструментов.
Сборка гипсокартонной панели осуществляется в такой последовательности:
- Сначала изготавливается Г-образная конструкция, которая должна упираться в углы помещения (при необходимо можно заменить конструкцию П-образным каркасом, который можно крепить только к одной стене);
- Установленный каркас снаружи зашивается предварительно вырезанными полосами гипсокартона (предпочтение лучше отдать влагостойкому материалу, особенно если туалет совмещен с ванной).
Сантехнический шкаф
Организация шкафа за унитазом — это очень крутой вариант, если позволяет место. Так и трубы закроются, и дополнительное полезное пространство появится. Все, что от вас потребуется — это сделать полки и что-то придумать с дверцами. О том, из чего и как сделать полочки, рассказывать не будем. А вот с дверьми существует два популярных варианта.
Жалюзийные дверцы
На рынке полно так называемых жалюзийных дверей. Их стоимость в популярном Леруа Мерлен составляет порядка 1000 рублей, что довольно демократично. Однако стоит иметь в виду, что зачастую эти варианты не покрашены и имеют голую текстуру дерева — подойдет она не всегда и не везде.
Покрасить дверцы можно без особого труда и самостоятельно. Если заниматься творчеством желания нет — придется озаботиться поиском готовых вариантов, что иногда может быть совсем не просто.
Жалюзийные двери отличаются несложной установкой, симпатичным внешним видом (даже с намеком на «изыски» вроде подсветки) и демократичной стоимостью. Но не обошлось и без минусов. Недостаток первый — готовые двери должна «попасть» в ваш размер. Недостаток второй — если спрятанные за ними трубы шумят, то «дырявая» структура будет приглушать звук не так сильно, как хотелось бы.
Шкаф с дверьми из ДСП
Двери из ДСП — более универсальный вариант, поскольку они могут быть в совершенно любых размерах и цветах. К сожалению, не все «мебельщики» хотят браться за такой мелкий заказ, если помимо дверей ничего другого не требуется. Выходов два: долго искать исполнителя и готовиться к переплатам, или сделать двери самому. Нарезка ДСП в размер обойдется примерно в 1000 рублей. Останется только врезать петли и установить.
По сравнению с жалюзийными дверьми, решение из ДСП будет обладать лучшей шумоизоляцией. В остальном — дело лишь индивидуальных предпочтений и видения конечного результата. Кроме того, из ДСП можно закрыть «неподвижные» участки, которые просто не должны быть видны.
Способы маскировки стояка
Так как же можно закрыть стояк в ванной? Сделать это можно самыми разнообразными способами:
- Маскировка в стенах. Таким способом можно скрыть стояк только на этапе его монтажа. И работы весьма непростые и трудоёмкие, будьте готовы к этому. Сначала нужно составить и перенести на стену схему расположения всех коммуникаций. Затем с помощью перфоратора следует сделать углубления, незначительно превышающие диаметр труб. Далее в штробы укладываются трубы. Затем желательно всю поверхность закрыть гипсокартонным листом , ДСП, фанерой или панелями ПВХ, чтобы сделать своеобразную фальш-стену. Заполнять углубления бетоном не рекомендуется, при поломках и демонтаже вы можете сильно повредить стояк.
- Шкаф. Да, скрыть стояк можно в шкафу. Причём вы можете как приобрести готовый предмет мебели с отсутствующей задней стенкой и прорезями в полках, так и сделать его самостоятельно из обычного. Вам нужно будет демонтировать заднюю часть. Затем с помощью коронки и дрели сделайте отверстия в полках соответствующего трубам диаметра. Такой способ позволит не только скрыть стояк, но и обеспечить дополнительное место для хранения средств или предметов гигиены.
- Короб является наиболее распространённым способом маскировки коммуникаций. Он удобен тем, что вы можете приобрести в магазине сантехники готовую конструкцию нужных размеров. Она проста в установке, так что её монтаж не составит труда. Кроме того, есть разные варианты форм и конфигураций: треугольные, закруглённые, прямоугольные коробы, а также состоящие из одного или нескольких уровней.
- Гипсокартонная перегородка. Чтобы смонтировать её, нужно сначала установить прочный каркас, который обычно изготавливается из оцинкованных профилей. Хотя некоторые используют деревянные брусья, но этот материал требует дополнительной обработки влагозащитными и противогрибковыми средствами. Далее на каркас крепятся с помощью саморезов и сами гипсокартонные листы, причём желательно использовать влагостойкие, так как влажность в ванной комнате значительно повышена. Следующий этап – это отделка. Можно использовать разные материалы, но наиболее практичными и предпочтительными будут панели ПВХ и керамическая плитка.
- Конструкция из пластиковых панелей . Пластиковые панели практичные, недорогие, влагостойкие, лёгкие и относительно простые в монтаже, так как имеют удобные стыки. Но единственный недостаток их использования – это полное отсутствие шумоизоляции, через них будут проникать любые звуки. Если это вас не смущает, то приступайте к работам. Сначала установите каркас, который может изготавливаться так же, как и для гипсокартонной перегородки. Но в данном случае желательно использовать именно металлопрофиль. На него установите пластиковые панели. Места стыков можно замаскировать уголками.
- Роллетные ставни позволят не только скрыть от глаз все коммуникации, но и оставить беспрепятственный доступ к ним. В любой момент вы сможете отодвинуть ставню, чтобы, например, открыть или закрыть вентиль или устранить возникшие неполадки. Роллеты устанавливаются в направляющие. При этом сам стояк должен располагаться в углублении, чтобы он не мешал перемещению ставень. А по краям такого углубления как раз монтируется каркас будущей конструкции. В настоящее время можно приобрести специальные рольставни, предназначенные для ванных и туалетных комнат. Они не только играют роль маскировки, но ещё и выполняют гидро- и шумоизоляционные функции, так как оснащаются дополнительным внутренним покрытием.
