Как скрыть трубы в туалете и ванной комнате – несколько способов и пошаговый монтаж своими руками

Как выбрать трубы?

Определяющий параметр – надежность. Трубы в ванной комнате должны выдерживать максимальное давление. Для централизованных систем оно колеблется от 2 до 7 Атм. при норме 4 Атм. В автономных – до 5 Атм. Нужно учитывать не только толщину стенки магистрали, но и надежность соединительных элементов – фитингов, сварных или резьбовых конструкций.

Обзор труб для обустройства водоснабжения ванной комнаты:

• Пластиковые. Материал изготовления – ПВХ, полипропилен (ПП). Для повышения надежности имеют многослойную структуру – армирование алюминиевой фольгой или стекловолокном, барьер от попадания воздуха в воду. Соединяются сваркой, холодной или горячей. Пример – универсальные трубы Рехау серии Rautitan Flex.
• Металлопластиковые. По контракции схожи с пластиковыми, материал – PE (полиэтилен), PE-X (сшитый полиэтилен) или PE-RT (для отопления и горячего водоснабжения). Соединение механическое, с помощью стальных муфт. Обладают лучшей гибкостью, чем пластиковые, возможность оперативной замены отдельных участков водопровода.
• Металлические. Применяются редко, причины – ржавление, большая масса, трудоемкость установки. Соединение сварочное, реже применяются резьбовые муфты.

Диаметр влияет на напор воды, что важно для систем водоснабжения. Чем он меньше, тем больше напор

Для разводки труб в ванной применяют трубопроводы диаметром до 20 мм. Если общая протяженность магистрали превышает 30 м, нужно увеличить этот параметр до 32 мм. Устанавливая водопровод в ванной комнате из полипропиленовых труб нужно учесть температурное расширение материала. Для протяженных участков необходим монтаж компенсационных петель.

Пластиковые трубы

• Длительный срок эксплуатации, до 30 лет
• Нет коррозии
• Быстрый монтаж
• Хорошая термоизоляция

• Температурное расширение, нужны компенсаторные петли
• Часть разрушается под воздействием солнечных лучей
• Для соединения нужен сварочный аппарат

Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…

Металлопластиковые трубы

• Непроницаемы для кислорода, не будет завоздушивания
• Механическая стойкость
• Для установки муфт не нужны специальные приспособления
• Минимальный радиус изгиба до 5 диаметров

• Максимальная температура воды до +95°С
• Горючесть
• Разные проходные диаметры у труб и фитингов

Стальные трубы

• Высокая прочность
• Работа в системах с высоким давлением
• Хорошая герметичность, нет завоздушивания

• Максимальная температура воды до +95°С
• Горючесть
• Разные проходные диаметры у труб и фитингов

При соединении стальных труб с фитингами из других металлов на месте стыка будет происходить быстрое окисление.

Полка-ступенька

Если вы не видите необходимости возводить шкафчик еще и в туалете, а разнообразить дизайн хочется, можно использовать популярный прием – полку-ступеньку. Но раз уж вы взялись за это, не стоит оставлять ее пустой – добавьте несколько деталей, иначе она будет смотреться сиротливо. Отлично подойдут сувениры, привезенные из путешествий, особенно если не удалось найти им место в остальной квартире.

Логичным будет вопрос, а как быть со счетчиками, ведь они не могут быть закрыты наглухо? Продаются специальные люки под плитку, которые открываются нажатием. После работы хорошего мастера, заметить, где именно установлен люк, смогут только те, кто об этом знает. Но учтите, что максимальная ширина люка – 70 см. Так что, если у вас счетчики расположены шире, придется брать два самых узких – 20 на 20 см, а остальное пространство закладывать гипсокартоном.

Короб для труб

Самый очевидный способ закрыть трубы в туалете — просто зашить их в короб, чтобы их не было ни видно, ни слышно. Кроме того, плюсами такого решения являются также:

• Более целостный и гармоничный дизайн туалета в целом;
• Возможность скрыть даже запутанную систему из труб;
• Возможность одновременной организации полезного пространства.

Вот, например: трубы расположись в углу вертикально, а также за унитазом. Благодаря нехитрой организации пространства, они надежно скрыты, а за унитазом даже образовалось дополнительная полочка. То же касается и вентиляции, чей канал оказался спрятан за стеной.

Как правило, короб для труб рассчитывают в самом начале ремонта. Из-за этого его можно сделать даже в самых сложных формах, причем это не особо влияет на конечную стоимость конструкции.

Современный подход к созданию короба для труб, как правило, сводится к выстраиванию стены из листов гипсокартона или ему подобных материалов. В простейшем варианте для этого понадобится 1-2 листа ГКЛ, металлический каркас и крепеж. После создания фальшстены необходимо лишь облицевать ее плиткой.

Из этого возникают и соответствующие минусы конструкции:

• Для доступа к трубам или счетчикам необходимо делать люк
• В случае каких-то проблем с трубами существует риск сноса короба для полноценного доступа к ним

Потому, если дело касается хрущевок, перед ремонтом убедитесь в том, что трубы заменены и в целом их состояние не вызывает нареканий.

Сантехнический обычный

В простейшем варианте для доступа к трубам будет достаточно люка из строительного магазина. Это просто белая дверца, которую необходимо врезать. Довольно простое и дешевое решение, однако не всем оно понравится из-за внешнего вида. Вот, как это может выглядеть на практике.

Скрытый люк под плитку

Более продвинутым с точки зрения дизайна будет ревизионный люк с возможностью отделки плиткой. На деле это просто крепкий люк из стали или алюминия, который открывается от нажатия и рассчитан на высокие нагрузки. Ревизионные люки бывают довольно больших размеров, а потому без проблем обеспечат доступ к счетчикам и фитингам.

К сожалению, при всей изящности и красоте такого способа по скрытию труб, он отличается не самой приятной стоимостью: если самые простые и маленькие модели можно отыскать за условные 1500 рублей, то стоимость более массивных, больших и надежных вариантов может доходить и до 10000 рублей.

Как известно, красота требует жертв и денежных вложений, потому если вы хотите спрятать трубы в туалете действительно качественно, будто их там и не было вовсе, то без ревизионного люка вряд ли сможете обойтись. Хотя варианты есть — об этом дальше.

Как скрыть трубы своими руками

Рассматривая поэтапно, как и чем закрыть трубы, чтобы к ним был доступ, следует остановиться на способах маскировки.

Короб из ПВХ-панелей

Короб можно выполнить как из пластика, так и из гипсокартона. Однако в первом случае получается сразу готовая конструкция. Особенно такой вариант актуален, если в качестве отделки санузла используются ПВХ панели.

Монтируют короб следующим образом:

1. Проверяют трубы на предмет качества соединений.
2. Обрабатывают антисептиками стены и потолок в месте монтажа конструкции.
3. Крепят обрешетку.
4. Устанавливают пластиковые панели.

Чтобы была возможность доступа к трубам, счетчикам или запорным механизмам, устанавливают готовый сантехнический люк.

Более подробно об изготовлении короба можно узнать из видео.

Короб из гипсокартона

Для работы понадобятся такие инструменты и материалы:

• ножовка по дереву;
• электролобзик;
• электродрель и сверла;
• ножницы по металлу;
• саморезы;
• гипсокартон.

Инструмент выбирают, исходя из материала, который будет использоваться для каркаса. Если в конструкции задействуются деревянные элементы, их заранее обрабатывают защитными средствами от влаги. В остальном процесс монтажа каркаса состоит из таких шагов:

1. При помощи лазерного уровня, карандаша и угольника наносят разметку на полу и стенах для крепления направляющих.
2. Подготавливают направляющие и соединительные планки. Для этого нарезают металлопрофиль на отрезки нужной длины.
3. Производят крепление направляющих вдоль стояка, используя дюбели и саморезы.
4. Монтируют закладные элементы в профиль. Делается это для того, чтобы была возможность фиксации люка, гипсокартона и фанеры.
5. Устанавливают люк. Для этого на вертикальных стойках закрепляют поперечины с закладными. Затем монтируют сам люк на саморезы к закладным.
6. Крепят фанеру. Ее используют для увеличения жесткости гипсокартона в том случае, если планируется навешивание полок на короб.
7. Обшивают короб с торцевой стороны гипсокартонном.
8. С фронтальной части короба крепят ГКЛ.

Дальнейшие работы направлены на подготовку поверхности гипсокартона к отделке, т.е. грунтование. Причем обработка грунтом необходима независимо от типа отделки – под плитку или покраску. Если всю работу выполнить качественно, то конструкция получится надежной, а люк будет практически незаметным.

Трубы в ванной комнате или туалете можно зашить гипсокартоном, но при этом оставить к ним доступ, сделав одну из секций съемной на магнитах либо на петлях.

Встроенный сантехнический шкаф

Монтаж дверок сантехнического шкафа выполняют по аналогии с любыми дверьми: на основание (раму) навешивают петли. Обычные створки можно задействовать для просторного санузла. Для маленькой комнаты подойдут компактные двери-гармошки.

Рольставни

В отличие от смотровых люков, рольставни более практичны. Благодаря такой конструкции можно быстро получить доступ к скрытому пространству. Для монтажа рольставней понадобятся:

• электродрель;
• рулетка и уровень;
• крепеж;
• комплект для рольставней.

Предварительно подготавливают поверхность стен, чтобы расстояние между ними по высоте было одинаковым. Затем монтируют рольставни в каркас из металлических профилей, который аналогичен конструкции для пластиковых панелей. В целом установку выполняют в такой последовательности:

1. Устанавливают направляющие и верхний короб.
2. Крепят ламели на барабанный вал.
3. Когда установлена последняя ламель, проверяют конструкцию на закрытие/открытие.

Рассмотрев наиболее распространенные способы, как спрятать трубы в туалете с доступом к ним своими руками с фото-примерами и пошаговыми инструкциями, можно будет заметно преобразить интерьер санузла, сделав его современным и привлекательным. Выбирая способ маскировки труб, следует исходить из общего дизайна, бюджета и личных предпочтений.

С чего начинается разводка труб

Многие начинающие мастера сразу берут в руки ключ и трубу, после чего приступают к делу. Такой подход к делу, даже для себя, является вовсе неправильным. Начинать работу нужно с того, что создаётся план или схема разводки, посредством которых определяется количество необходимого материала, просчитывается расход воды и затраты на покупки.

Начинается выполнение схемы с того, что выбирается перечень оборудования, которое планируется разместить в санузле. Если в квартире или доме ванная комната и туалет разделены между собой, то разводка труб будет выполняться отдельно для каждой комнаты. В совмещённом санузле все намного проще, так как схема понадобится только одна. Как только принято решение, какие сантехнические потребители будут размещены в ванной комнате и туалете, можно перейти к этапу выбора трубопровода соответствующих размеров для канализации.

Для этого имеются уже готовые таблицы, в которых представлена вся необходимая информация для выбора канализационных труб.

Подача воды выполняется с помощью нескольких диаметров трубопровода, составляющие ½ и ¾ дюйма. Составляя схему, нужно ориентироваться на следующие значения:

• для душевой кабины и ванной нужно подводить два трубопровода: горячее и холодное водоснабжение, а также канализация;
• умывальник и раковина также нуждается в подведении двух труб подачи воды и канализации;
• к биде подключается горячая и холодная вода, а также канализация;
• к унитазу подводится только холодная вода и канализация;
• если в ванной размещается стиральная машинка, то к ней подводится холодная вода и канализация.

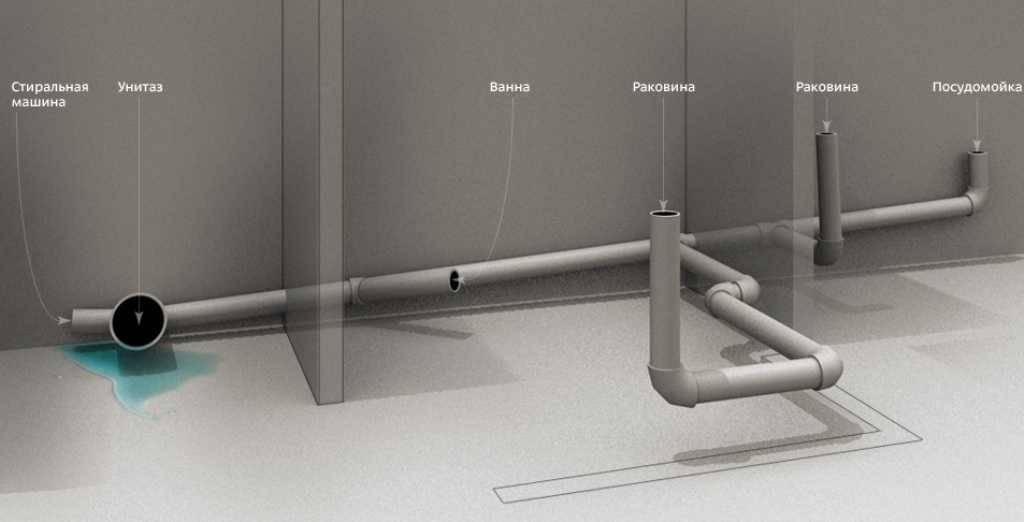

Чтобы произвести точные расчёты, нужно расчертить схему в соответствии с размерами комнаты. На схеме нужно распределить все потребители сантехники, после чего приступать к расчёту необходимого материала. На схеме обозначаются все планируемые к подключению потребители, распределяя их канализационное подключение следующим образом:

1. Ближе всего к центральному стояку должен располагаться унитаз. Он должен располагаться на коротком расстоянии от слива, что позволит избежать засоров в трубопроводе, а также неприятного запаха.
2. Рядом с унитазом монтируется при помощи соответствующих фитингов слив для ванной, душевой кабинки, а также умывальника и раковины.
3. Слив стиральной машинки можно вывести в виде отдельного отверстия в центральном стояке.

Разводка труб канализации должна иметь соответствующие уклоны, что позволит исключить образование засоров в трубопроводе.

Первоначально рекомендуется выполнить прокладку канализационных труб в ванной, после чего приступать к монтажу водопровода. Специалисты могут выполнять прокладку водопровода и канализации параллельно, однако этого делать не рекомендуется начинающим мастерам, так как могут проявиться недоработки.

Видео как закрыть стояк

Если собственного опыта для проведения качественного ремонта не хватает, всегда можно обратиться за квалифицированной помощью к специалистам. Профессионалы быстро оценят все возможные варианты, проведут расчеты и навсегда спрячут с глаз некрасивую канализацию наиболее подходящим способом.

Можно ли закрывать канализационный стояк? Да, можно, главное сделать это правильно. Существует несколько способов того, как выполнить данную работу.

Применение фальш-стены. Это наиболее капитальный способ. Для того чтобы её изготовить, вам понадобится фанера или ДСП

Мы также рекомендуем вам обратить внимание на гипсокартон. Перед тем как монтировать перекрытие, полностью удалите всю ржавчину и покрасьте конструкцию. Используйте оцинкованные профили для выполнения каркаса фальш-стены

Закрепите профили к стенам, после к полу. Между перегородками должно быть расстояние в 3 см. Гипсокартон закрепляется к каркасу посредством саморезов. В коробе прячется канализационный трубопровод. Данная конструкция может быть трехгранной и четырехгранной. Иногда монтируются многоуровневые коробы. Данный способ — оптимальный вариант, если вы закрываете стояк в ванной комнате. Если же у вас отдельный туалет, то можете использовать вместо оцинкованных профилей деревянные бруски

Используйте оцинкованные профили для выполнения каркаса фальш-стены. Закрепите профили к стенам, после к полу. Между перегородками должно быть расстояние в 3 см. Гипсокартон закрепляется к каркасу посредством саморезов. В коробе прячется канализационный трубопровод. Данная конструкция может быть трехгранной и четырехгранной. Иногда монтируются многоуровневые коробы. Данный способ — оптимальный вариант, если вы закрываете стояк в ванной комнате. Если же у вас отдельный туалет, то можете использовать вместо оцинкованных профилей деревянные бруски.

Пластиковые панели. Это очень практичный материал, на который не действуют внешние раздражители такие, как влажность, температурные перепады, плесень. Их также просто разбирать и собирать, не нужно красить и шпаклевать. Достаточно просто подобрать пластиковые панели необходимого цвета. Вам нужно будет соорудить каркас для стены и короба, уложить панели.

Рольставни. Если вы не хотите тратить время на сложные способы, вы можете закрыть канализационные патрубки рольставнями. Они не требуют отделки, их просто установить, так как это обычные жалюзи, и они открывают максимальный доступ к стояку. Сейчас есть особенные конструкции, например, с шумоизоляцией и теплосбережением.

• Короб из гипсокартона или пластика. Используйте металлический профиль и просто обшейте его пластиком.
• Хозяйственный шкаф. Это отличный вариант, чтобы замаскировать вентили, фильтры, счетчики и трубы и хранить чистящие средства, хозяйственные предметы. Сделайте каркас из брусков из дерева, закрепите его при помощи дюбелей к стенам туалета, установите петли и двери. Для изготовления шкафчика подойдут ламинированная ДСП и фанера.

Выбираем подходящий способ монтажа

После тщательной проработки эскиза, где нанесены все разметки и размеры и продуманной схемы разводки, придется подумать над тем, каким образом все это будет реализовано на практике. Особых трудностей с этим в принципе быть не должно, поскольку развести трубы можно одним из двух способов — открытым или скрытым.

Открытый способ это когда трубопроводы коммуникаций находятся снаружи. Характеризуется простой выполнения монтажных работ, однако эстетические параметры оставляют желать лучшего. Даже если все коммуникации будут проходить как можно ближе к поверхности пола.

Говорить об эстетичности не приходится — однозначно некрасиво

Скрытый же способ подразумевает, что трубы прячутся в стеновые конструкции. Здесь с визуальным восприятием все в порядке – магистрали просто не будут видны. А вот выполнять монтаж таким способом крайне затруднительное мероприятие. Много сил отнимет, к примеру, штробирование

Важно заметить, что штробирование стен при скрытой разводке не может выполняться в несущих стенах

По окончании отделочных работ труб не будет видно вообще

Продолжаем работать со схемой разводки, теперь нужно определиться с тем каким образом физически будут уложены трубы: последовательно, коллекторно, с проходными розетками. Последний в быту практически не используется, поэтому оставим его профессионалам. Лучше детально рассмотрим два первых метода.

Последовательно

Преимущества этого варианта в том, что все предельно просто и понятно: магистраль трубопровода прокладывается поэтапно, соединяя один прибор с другим. С точки зрения монтажа – отличный вариант.

Недостаток тут один – в процессе эксплуатации, неравномерное распределение напора воды, если одновременно используются несколько приборов.

С коллектором

Этот метод предусматривает установку крана на каждой трубе, идущей к прибору. Это обеспечит возможность ремонта без отключения всей системы. Коллекторная разводка – это создание отдельного участка трубопровода для каждого прибора. Обеспечивается равномерное распределение воды по водозаборным точкам. «Новичку-сантехнику», однако, такой метод может оказаться не по зубам – требует большого терпения и трудозатрат. Ну и плюс ко всему прочему тут получается увеличенный расход материалов.

Такая разводка достаточно сложна в монтаже — подумайте стоит ли браться за нее самостоятельно

Какому бы варианту не было отдано предпочтение, в любом случае должны быть соблюдены следующие условия: минимально возможное количество соединительных узлов и изгибов магистралей, а также максимум целостности. Перехлесты магистралей холодной и горячей воды допускаются только в исключительно случаях со сложной подачей воды, а вообще разводка труб водоснабжения и водоотвода должна иметь законченный лаконичный вид.

Требования к материалам для заделки труб

Первое, что необходимо сделать, прежде чем приступить к заделке труб в ванной – определиться с подходящим материалом.

Руководствоваться при выборе материала для скрытия труб в ванной комнате исключительно эстетической составляющей изделий не совсем правильно

Критерии, на которые стоит ориентироваться при выборе материала:

• Легковесность. Чтобы конструкция не загромождала и без того ограниченное пространство, нужно подбирать материалы, для фиксации которых нет необходимости сооружать тяжеловесные каркасы. Можно задействовать обычные деревянные рейки или металлические профили.
• Влагостойкость. Повышенная влажность для ванной комнаты является привычным явлением. Используемые при ее обустройстве материалы непременно будут подвергаться ее влиянию. Поэтому предпочтение стоит отдавать тем вариантам, которые не впитывают влагу и не деформируются при ее оседании на поверхности.
• Устойчивость к воздействию химических реагентов. Без применения бытовой «химии» поддерживать чистоту в санузле довольно проблематично. При генеральной уборке помещения обработке подлежат все вертикальные и горизонтальные поверхности. А потому материалы, используемые для их облицовки, должны безболезненно переносить непосредственный контакт с бытовыми чистящими средствами.

Для скрытия коммуникаций в санузле отлично подходят декоративные МДФ плиты, стеновые панели из пластика, листы влагостойкого гипсокартона.

В облицовке стеновых конструкций интересно будут смотреться плиты декоративного оргалита, покрытые слоем меламинового ламината, и гипсовые 3D панели

Разнообразные текстуры популярных в последние годы гипсовых 3D панелей способны имитировать дерево, кирпич, мозаику и создавать на стенах причудливые узоры.

Важный момент: независимо от типа облицовочного материала, прежде чем закрывать трубы, стоит убедиться в их надежности. Закрыв трубопровод, который имеет дефекты, велик риск того, что в скором будущем придется в аварийном порядке разбирать конструкцию.

Перед началом работ

Планируя ремонт ванной комнаты и туалета, обязательно продумайте способ маскировки водопроводных труб

Прежде всего, необходимо убедиться в исправности коммуникаций. Ни в коем случае, не должно быть коррозийных участков и, тем более, протечек. Перед тем как спрятать трубы отопления и водоснабжения желательно выполнить их изоляцию. Заранее нужно определить место расположения технологических люков и установить магистральные фильтры для очистки воды. В последнее время, особой популярностью пользуются рольставни для туалета. Такой вариант сочетает в себе аккуратный внешний вид и полный доступ к коммуникациям

Обязательно обращают внимание на состояние стен. Необходимо убедиться, что на них отсутствуют следы плесени или грибка

При наличии последних, проводят тщательную механическую очистку и двукратную обработку фунгицидами.

Разводка коммуникаций: основные виды

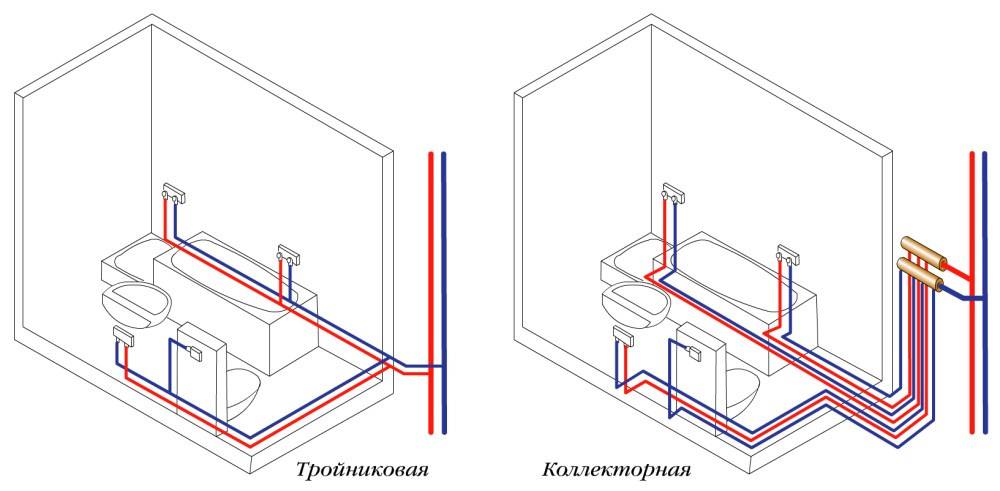

Разводка труб бывает двух видов: последовательная или тройниковая и коллекторная. Популярностью в старых домах и квартирах пользуется последовательный способ подключения. Все два варианта имеют преимущества и недостатки, поэтому проанализируем их более детально.

Последовательный тип разводки

Схема последовательной разводки труб является простой и экономной. Возле каждого потребителя устанавливается тройник, к которому подключается следующее сантехническое устройство. Применять такую схему рационально в случае, если в санузле установлено небольшое количество потребителей (туалет, ванна и умывальник).

Недостатком такой разводки труб в ванной является снижение давление при открытии кранов на каждом потребителе. Если в доме проживает несколько человек, то такая схема будет оптимальным вариантом. Если же дом двухэтажный, то такая схема не сможет обеспечить нормальное функционирование водопровода.

В остальном этот метод прост в монтаже, экономичен и не требует приобретения дополнительного оборудования.

Коллекторный вариант разводки

Провести водопровод можно коллекторным способом, если в доме установлено большое количество потребителей. Реализуется такая схема при помощи размещения специального устройства, которое называется коллектором. С его помощью происходит равномерное распределение потока воды к каждому потребителю.

Монтаж труб по системе коллекторного типа имеет следующие преимущества:

1. Перепады напора воды отсутствуют, даже если открыть все краны в доме.
2. Возможность увеличения напора воды путём ограничения её подачи к другим потребителям.
3. Отключение одного потребителя от водоснабжения для проведения ремонтных работ, а к остальным при этом будет подаваться вода в нормальном режиме.
4. Надёжность системы, так как каждый потребитель имеет свой отдельный трубопровод.

Из недостатков коллекторной системы нужно отметить только то, что она требует больших затрат, а также увеличивает объёмы работ. Однако все эти расходы окупаются, поэтому при соответствующих факторах, рекомендуется остановиться именно на данном варианте.

Подключение водопровода и канализации

При использовании полипропиленовых труб для монтажа водопровода покупать специальный паяльник не рационально, так как его стоимость достаточно высока. Для таких целей его можно занять у знакомого мастера или взять в аренду в магазине.

Соединение и разводка полипропиленовых труб выполняется с помощью специальных пластиковых фитингов. Не редко приходится делать выходы из пластика на металлические или медные трубы. Для этих целей также предусмотрены специальные переходники с резьбовыми соединениями. Если при спайке пластиковой трубы допущена ошибка, то не стоит торопиться её утилизировать, так как можно обрезать лишнюю часть, и выполнить соединение повторно.

С монтажом канализационных труб все гораздо проще, так как для их соединения используется раструбный способ. Главное условие, которое нужно учитывать при сооружении канализации — соблюдать угол наклона горизонтальных канализационных трубопроводов. Самотечная система работает только путём соблюдения специального угла наклона. Угол наклона составляет 2-3 см на 1 м длины трубы.

Канализация требует периодической очистки, несмотря даже на то, что она выполняется из пластиковых материалов. Чтобы облегчить жизнь, нужно в местах поворота трубопровода устанавливать фитинги с ревизией. Для прочистки понадобится выкрутить крышку, после чего протолкнуть засор.

Чтобы установить унитаз, нужно первоначально определиться с типом выхода, который установлен на устройстве. Исходя из типа выхода, приобретается соответствующий соединитель пластикового типа, который соединяется унитаз с канализационным отверстием.

Сделать разводку трубопровода в доме или квартире не сложно, и для этого не нужно быть мастером или сантехником со стажем. Достаточно запастись необходимым инструментом и материалом, а также временем и терпением. Работа требует выполнения последовательности всех действий, однако самостоятельный подход поможет сэкономить приличную сумму денег.

Способы монтажа водопроводных труб

Находящиеся на виду трубы в санузле могут произвести неприятное впечатление и испортить внешнее впечатление. Для решения этой проблемы используют различные технологии, позволяющие маскировать водопровод.

Перед выбором одного из способов следует ознакомиться с преимуществами и недостатками каждого.

Открытая прокладка

Открыто трубы монтируют вдоль стен или над полом, прикрепляя их с помощью специальных держателей. Это не улучшит дизайн санузла, но даст ряд других преимуществ. Монтаж не требует сложных работ, а возможность осмотра водопровода поможет вовремя обнаружить и устранить протечки. Стоимость открытой прокладки невелика.

Пластиковые трубы можно повредить. Это одна из причин, по которым прокладку выполняют в местах, где вероятность механического воздействия на трубы сводится к минимуму. Уменьшить возможность повреждений, и улучшить дизайн поможет устройство защитных коробов.

Эти конструкции в ванной нетрудно собрать своими руками из пластиковых панелей или водостойкого гипсокартона. Также коммуникации водопровода прячут за фальшстенами или рольставнями. На выбор маскировки влияют конструктивные особенности санузла и пожелания хозяев.

В санузлах постоянно держится повышенная влажность, что способствует появлению ржавчины на стальных элементах. Процесс коррозии не тормозит даже покраска металлических узлов и деталей. Если изделия из металла закрыть коробом или чем-то еще, концентрация влаги вокруг них повысится в несколько раз. Поэтому стальные трубы закрывать не рекомендуется.

Скрытая укладка инженерных коммуникаций

Чтобы скрыть трубы разводки, требуется нарезка специальных пазов. Сначала размечают трассу на стене санузла, потом перфоратором высверливают ниши, ширина и глубина которых должны быть больше, чем диаметр укладываемых в них труб канализации или водопровода.Основное преимущество скрытой разводки – эстетичность. Скрытые трубы невозможно повредить механически. Выводы водопровода аккуратно устраивают в виде раструбов или розеток.

Это трудоемкая и грязная работа, занимающая много времени. На заделку труб требуются отделочные материалы, что увеличивает затраты. Замурованные трубы невозможно осматривать и проводить профилактические ремонты.

В случае решения спрятать водопровод в стену надо грамотно спроектировать трассу. Штробы не разрешается нарезать в несущих стенах и в тонких перегородках. Глубина ниши будет составлять не меньше 6-7 см, что существенно ослабляет даже капитальные перегородки.

Поэтому скрытый монтаж допустим только в кирпичных постройках или сделанных из полнотелых блоков. Допускается нарезка каналов под водопровод в квартирах со свободной планировкой. Устройство штроб в плитах перекрытия запрещено в зданиях любого типа.

Чтобы скрыть трубопровод в санузле здания, стены которого не пригодны для устройства каналов, можно поверх разводки положить стяжку, провести трубы за обшивкой стены или под потолком.

Оптимальным решением станет устройство подиума соответствующей высоты. Под ним могут проходить любые трубы по разным направлениям.

Смонтированные и защищенные трубы следует уложить в каналы, после чего заделать их раствором заподлицо со стеной. Осматривать конструкцию с целью выявления протечек будет невозможно. Поэтому устойчивость элементов к коррозии должна быть максимальной, а качество стыков – высоким. Для скрытого монтажа подойдут медные, пластиковые и металлопластиковые трубы.

Мне нравитсяНе нравится

Классификация типов разводки коммуникаций

Перед тем, как приступить к разводке труб в ванной комнате своими руками, надо ознакомиться с типами конструкций.

Последовательный

Так вода поступает к жильцам домов и квартир. На каждом водоразборе используются специальные тройники, а подключение конечного потребителя происходит на одном из отводов. Данный вид актуален, если эксплуатация осуществляется небольшим количеством людей.

Рис 2. Последовательная

Однако для квартирного помещения, данный вид может стать хорошим вариантом. Но существует один серьезный нюанс: невозможность отключения одного прибора для последующей замены или проведения ремонтных работ.

Что касается достоинств, отметим простоту монтажа. Конструкция не предполагает сложных и затейливых схем. Также разводка не предполагает больших материальных затрат. Потребуется минимальное количество материалов: труб, соединительных элементов.

Коллекторный

Потребитель отдельно подключается к основной магистрали. Для реализации поставленной задачи используется специальный инструмент под названием коллектор. Основной целью является распределение потока воды.

При создании более сложной системы, каждый коллектор имеет дополнительное оснащение в виде запорного крана. Разводка коллекторного вида считается оптимальным решением. В первую очередь исключаются постоянные перепады давления, что позволяет доставлять воду без перебоев ко всем потребителям. Кроме того, при минимальном напоре воды, можно отключить подачу на один из санузлов, чтобы увеличить поток. Кроме того, система позволяет производить отключение сантехнических приборов при надобности проведения ремонтных работ или полной замены устройств.

Рис 3. Коллекторная

Протечка может образоваться не только в системе, но и около нее. Для решения проблемы, достаточно перекрыть подачу воды и вызвать профессионалов.

Примеры схем разводки их виды

Главное отличие разводки сантехнических труб – расположение в ванной комнате, способы распределения водных потоков и методы прокладки. Классическая схема – это последовательное подключение к сантехническим приборам. При составлении нужно учесть расположение узлов подачи воды. В стандартной планировке ванной они находятся у центрального стояка, рядом с унитазом.

Пример схемы подключения для холодного водоснабжения с электрическим водонагревателем.

1. Счетчик холодной воды.
2. Подключение к унитазу, биде.
3. Система фильтрации с элементами грубой и тонкой очистки.
4. Стиральная машина.
5. Электрический водонагреватель. Общая ветка от него ведет на кухню. К ней подключается ванная (душ), раковина.
6. Раковина, ванная.

Если в доме центральная система горячего водоснабжения, в схему добавляется полотенцесушитель. При нагреве воды с помощью проточного газового нагревателя, который обычно устанавливается на кухне, трубопровод горячего водоснабжения ведет из этого помещения в ванную комнату.

Совет: при выборе места установки системы фильтрации учитывается доступность, возможность быстрой смены фильтров. Частный случай – очистка автономного водоснабжения происходит сразу после насосной станции.
