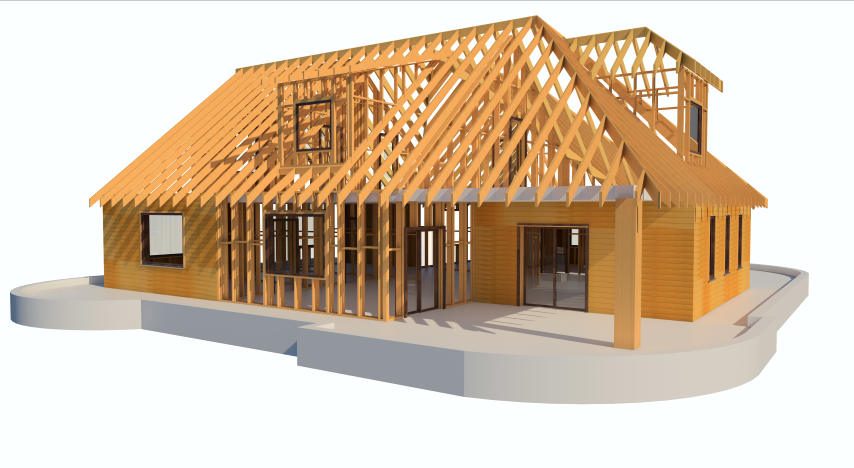

Канадская технология строительства каркасных домов: плюсы данной технологии + чертежи узлов и пошаговая инструкция

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

• Большой вес.
• Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
• Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

• Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
• Экологически безопасный.
• Плиты имеют малый вес.
• Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

• не боится низких температур;
• легко поддается обработке;
• высокая прочность на сжатие;
• доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

• Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
• Их стыки должны приходиться на середину каркасного бруса.
• Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
• Саморезы вкручивают с отступом от края плиты не менее 10 мм.
• Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Как построить стены каркасного дома своими руками: пошаговая инструкция

Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.

Иллюстрация
Описание действия

Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.

Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними

Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.

Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей

Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.

Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.

Примерно так должны выглядеть стены, которые уже готовы к установке
Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.

Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа
Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.

Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.

Утепление стен: как оно производится, материалы, технология

После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»

Цена каркасного дома

Сегодня в интернете можно найти тысячи объявлений о строительстве каркасных домов «под ключ». Предлагаемые проекты могут быть самыми разными, поэтому и цена на них может быть, как низкой, так и высокой. Причем, что на сайтах часто указывают минимальную стоимость. То есть в нее может быть не включена сборка, доставка, возведение коробки. Средняя цена одного «квадрата» каркасного дома — около $600, что меньше стоимости самого дешевого жилья из газосиликата.

Плюсы каркасных домов

1. Самый главный плюс заключается в том, что нужно совсем немного времени, чтобы его построить. Не нужно ждать усадки, можно сразу приступать к отделочным работам. Для сравнения в кирпичном или панельном доме усадка длится в среднем 1,5 года. Усадка у цельного бревна — 12 месяцев.
2. Цена — как мы уже писали выше, достаточно доступная. Сэкономить также можно и на фундаменте: конструкция каркасного дома легкая, поэтому и фундамент для него подойдет столбчатый. Для обшивки можно использовать доски второго сорта, которые гораздо дешевле первого сорта.
3. Прочная конструкция. По шкале Рихтера она выдерживает точки до 7 баллов, а шквалистый ветер до третьей степени по пятибалльной шкале.
4. Внешний вид. Каркасный дом может быть практически любой формы. Сегодня можно заказать изготовление щитов разной формы, чтобы в итоге получить тот место, о котором вы мечтали.
5. Разнообразная планировка. На ваше усмотрение расположение комнат может быть самой разной.

Минусы каркасных домов

Сделать перепланировку в таком жилье невозможно. Если вы решили провести обновление, переделать в нем что-то, то придется ограничиться сменой цвета стен и перестановкой мебели. Ограниченная этажность. Вообще, в идеале этаж должен быть один этаж, однако допустимо возведение чердачного этажа — мансарды. Ограниченный срок эксплуатации

Важно понимать, что жилище из каркаса прослужит максимум 75-100 лет. После того, как пройдет это время дом, конечно, не рухнет, но серьезный ремонт в нем придется сделать. Хотя, если говорить честно, то 100-летнему строению  мало что поможет

Проще и дешевле снести его и на его месте построить новый. Непригодность для проживания в зимнее время. В какой-то степени — это правда. Когда каркасное домостроение только начало свое развитие не производили качественных утеплителей. Теперь же рынок материалов настолько богат, что можно без труда подобрать качественный, экологически чистый материал, который будет греть дом в любое время года.  Плохая звукоизоляция. Если вы строите ваше жилище далеко от города, то это не проблема. Однако, если дом будет находиться в городе или, например, возле дороги, то необходимо применить дополнительные средства для создания хорошей звукоизоляции. В полости стен могут завестись грызуны. Химикаты, которыми обрабатывается дерево, не спасают от них на 100%. Не стоит устанавливать водопровод в стенах каркаса. На трубах образуется испарина, которая увлажняет воздух в простенке

Хотя, если говорить честно, то 100-летнему строению  мало что поможет. Проще и дешевле снести его и на его месте построить новый. Непригодность для проживания в зимнее время. В какой-то степени — это правда. Когда каркасное домостроение только начало свое развитие не производили качественных утеплителей. Теперь же рынок материалов настолько богат, что можно без труда подобрать качественный, экологически чистый материал, который будет греть дом в любое время года.  Плохая звукоизоляция. Если вы строите ваше жилище далеко от города, то это не проблема. Однако, если дом будет находиться в городе или, например, возле дороги, то необходимо применить дополнительные средства для создания хорошей звукоизоляции. В полости стен могут завестись грызуны. Химикаты, которыми обрабатывается дерево, не спасают от них на 100%. Не стоит устанавливать водопровод в стенах каркаса. На трубах образуется испарина, которая увлажняет воздух в простенке.

Узлы верхней обвязки

К обустройству верхней обвязки приступают после монтажа угловых вертикальных стоек. При длине стен более шести метров предварительно устанавливают и промежуточные опоры.

При выполнении работ стоит придерживаться ряда правил:

• обвязку формируют из двух досок;
• ряды досок укладывают в шахматном порядке, чтобы стыки не пересекались;
• для крепления берут гвозди длиной 6 и более см;
• участки стыковки досок переносят на середину вертикальных стоек;
• концы досок фиксируют двумя гвоздями.

После монтажа обвязки устанавливают промежуточные стеновые стойки с учетом расположения окон и дверей.

Полезное: Каркасный дом с гаражом

Отличия в европейском и американском каркасном домострое

Забегая вперед, можно сразу заметить, что зачастую, все эти громкие названия практически являются лишь частью маркетинговой обработки клиентов. Действительно, каркасное домостроения известно на западе уже не первую сотню лет. И ранее в разных странах существовал ряд различий в технологиях. Они были вызваны региональной привязкой к доступным материалам, независимым развитием, национальными традициям, климатическими факторами и т.д. Например, вот некоторые из особенностей, которыми характеризовалась специфика классических американской, канадской и немецкой, скандинавской, финской технологий строительства каркасных домов:

«Домашняя» метрическая система влияла на выбор размера обшивочного материала. Даже сегодняшние его наиболее популярные наследники – листы OSB имеют габариты: «американские» ― 48”*96” (1220*2440 мм), «европейские» ― 1250х2500 мм.
Колонизация американского континента предполагала быстрое и максимально рентабельное строительство. Поэтому для каркаса использовали стойки из доски толщиной 40(38) мм и часто не самого высокого качества. Каркасные дома по скандинавской технологии (или европейской) возводились уже с более основательным подходом. Пиломатериалы брались толще, хорошо высушенные, струганные

Стойки 50 мм позволяли вести сборку с шагом установки 600 мм.
В американских (особенно североамериканских) домах так же, как и в европейских, всегда немалое внимание уделялось их теплоэффективности. Однако для «американцев», кроме того, острым является вопрос прочности

Он вызван угрозами ураганов, которые периодически случаются. Поэтому в американо-канадских конструкциях широко использовались и используются сдвоенные (строенные) доски, особенно вокруг оконно-дверных заполнений. Такое усиление не характерно для финской технологии каркасных домов, ведь оно одновременно становится мостиком холода.
Компоновка строений. Вспомните фильмы о Диком Западе. Обычно в домах на втором этаже размещается спальня. У тех же финнов наверху, нередко, гостиная.

Есть ли национальные отличия сегодня?

Есть, но они не настолько выражены благодаря глобализации во всех сферах нашей жизни. Говоря о любой канадской или финской каркасной технологии строительства, в общем случае подразумевается создание объектов, в которых ограждающие конструкции собираются на основе из несущих утепленных каркасов из пиломатериалов с двухсторонней защитно-декоративной обшивкой.

В большей же степени различия проявляются не в региональных технологиях, а в индивидуальном подходе отдельных строительных организаций к ряду вопросов: проектированию, узловым ноу-хау, используемым материалам, сборочным цепочкам и т.д. Другими словами, в современных каркасниках каждый из производителей старается совместить свои и общечеловеческие наработки. Бывает что-то упрощается (в пределах допустимого) в угоду рентабельности либо, наоборот, усложняется или постоянно совершенствуется до бесконечности.

Тем не менее, западные строительные компании довольно строго придерживаются международных строительных правил и их редакций, адаптированных под местные условия. Например, сегодня уже ни в Америке, ни в Европе никому не придет в голову использовать для скелетов зданий первичную обрезную доску, а не струганную, прошедшую камерную сушку.

Для наших строителей был также разработан отечественный стандарт СП 31-105-2002, взявший за основу канадский профильный Code. Любая уважающая себя организация обязательно использует в своей деятельности эти цивилизованные нормы.

Теплоизоляция стен – выбор материала и его укладка

Правильно подобранный утеплитель для каркасного дома обеспечивает не только комфортный микроклимат в нем в любое время года. Низкий показатель теплопроводности и грамотная укладка материала существенно снижают расходы электроэнергии.

Один из основных теплоизоляционных материалов, используемых в каркасном строительстве, – это минеральная вата. Она хорошо сохраняет тепло, обеспечивает качественную шумоизоляцию, но боится намокания и в небольшом количестве выделяет в воздух вредные вещества. Оптимальная плотность минеральной ваты для каркасных стен – 30-50 кг/куб. м.

При работе с минватой использование средств индивидуальной защиты обязательно.

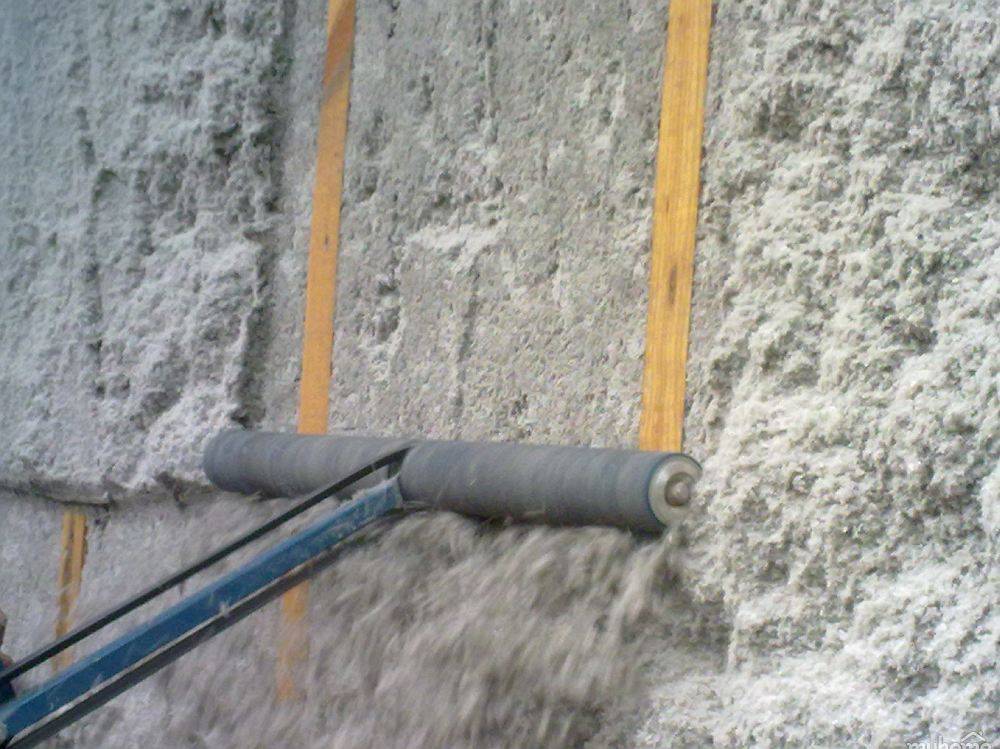

По эксплуатационным свойствам ее превосходит эковата – целлюлоза со специальной пропиткой. Она не боится намокания, экологичная и негорючая, прекрасно заполняет все пустоты. Однако для укладки эковаты придется привлекать опытных специалистов.

Пенопласт – устойчивый к влаге и экономичный материал, который не выделяет никаких веществ и не дает усадку. Однако хрупкость, усиливающаяся при низких температурах, и горючесть делают его невостребованным в каркасном строительстве. Гораздо практичнее и устойчивее к внешним воздействиям является «родственник» пенопласта – экструдированный пенополистирол.

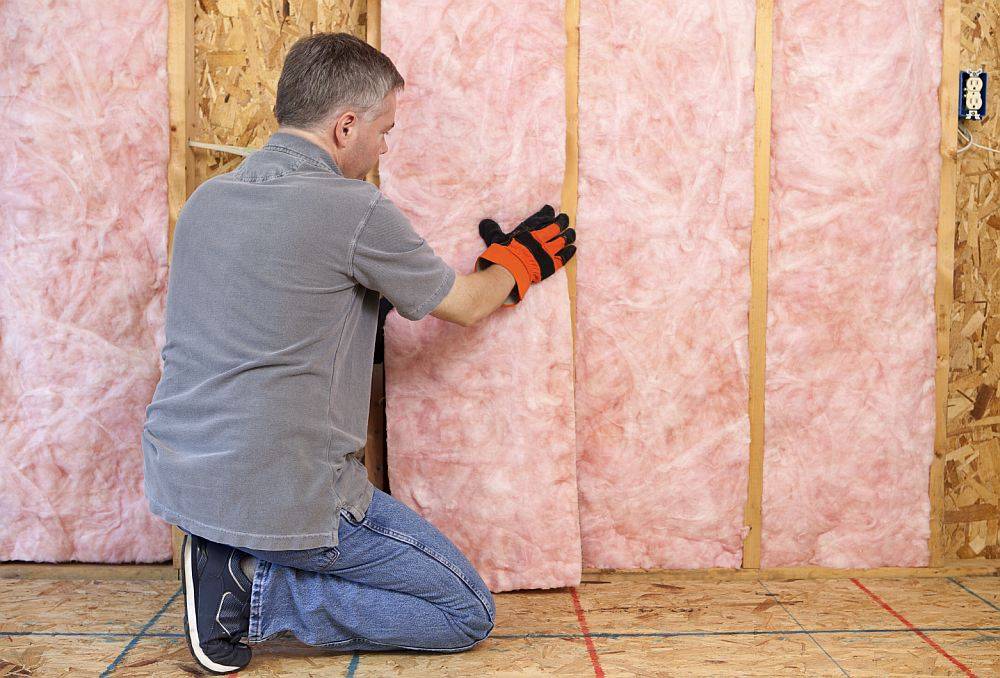

Любой утеплитель укладывают между стойками каркаса так плотно, чтобы не оставалось никаких пустот и зазоров.

Способы фиксации вертикальных стоек

При сборке конструкции каркасного дома применяют три способа соединения стоек и нижней обвязки:

1. С использованием уголков. Самый простой метод, который обычно используют начинающие строители. Кроме того, такой стык применяют для монтажа угловых опор. При фиксации встык для крепления используют усиленные стальные уголки и прочные саморезы.
2. Частичная вырубка. В балке нижней обвязки делают отверстие под заведение вертикальной стойки. Размер вырубки составляет порядка 30-50% от общей толщины балки нижней обвязки. Такой вариант сложнее в реализации, но надежнее – стыковка уменьшает подвижки каркаса и бруса при усыхании.
3. Соединение с вырубкой. Подготавливают выемку под размеры сечения вертикальной опоры. Метод задействуют для фиксации стоек посередине стены. Положение опор закрепляют укосинами.

Проектирование и подготовительные работы

Проектирование

Любая постройка начинается с проектирования, и наш случай ничем не отличается. Первым делом вам нужно составить план или проект дома. Самому сделать это без определенных навыков не получится, так как в таком деле есть множество своих нюансов, от которых зависит прочность, долговечность и безопасность постройки. Поэтому лучше доверить такую работу квалифицированному архитектору, который сделает все необходимые чертежи, прислушавшись к вашим желаниям, а также сможет сделать смету, рассчитав, сколько материалов вам понадобиться и сколько все это будет стоить. Конечно, цена такой услуги немаленькая, но оно того стоит, особенно если вы хотите строить большой дом с различными конструктивными особенностями.

Когда же вы не располагаете дополнительными средствами для найма специалиста, можете поискать готовые проекты в интернете. Только теперь вам придется довольствоваться тем, что есть. Да и тут нужно быть крайне осторожным, так как непонятно происхождение тех или иных планов. Для надежности не пользуйтесь бесплатными ресурсами, обезопасив себя от некачественного материала. Лучше все же заплатить и быть спокойным. Помните, от правильности составленного проекта зависит очень многое.

Материалы для строительства

После того как проект готов, вам необходимо закупить все нужные материалы. Предусмотрите специальное помещение или место под навесом, где древесина будет правильно храниться. Вам нужно уберечь ее от влаги. Теперь вам следует определиться с местом строительства и подготовить его: уберите все лишнее, проведите свет на площадку, обеспечьте ее водоснабжением и подготовьте все необходимые материалы. Как только все готово, вы может приступать к строительству основания вашего будущего дома.

Кратко о возведении стен

Перед установкой стен необходимо убедиться, что основание идеально ровное. Канадское строительство подразумевает использование СИП-панелей для каркасных домов, монтаж с использованием таких панелей значительно проще, а качество – намного выше. В соответствии с чертежом необходимо сделать обвязку, куда впоследствии будут насаживаться панели.

Доски должны соответствовать зазору в СИП-панелях, так как возведение стен также происходит по системе шип-паз. Обвязка к основанию крепится посредством саморезов. Работы по возведению стен начинаются с угла, так как это выровняет конструкцию, и дальнейший монтаж можно производить по выставленному углу, последующая сборка также выполняется панель в панель с применением бруса, по системе шип-паз.

Плюсы и минусы каркасных домов

Как и у всех домов, у объектов каркасного строительства существуют свои положительные и отрицательные отличительные особенности. Благодаря совершенствованию технологий каркасного строительства происходит повышение качества, а также надёжности этих домов. К положительным особенностям каркасного домостроения относятся:

• Дом тёплый. Небольшая толщина стены способна удерживать теплый климат в помещении, что подтверждается не только строителями, но и жильцами.
• Скорость строительства и отсутствие необходимости в применении тяжелой спецтехники. С профессиональной бригадой процесс возведения займёт несколько недель.

Сборку каркаса можно выполнить очень быстроИсточник market.sakh.com

• Экономичное обслуживание. Благодаря способности таких домов удерживать тепло в помещении, меньше будут затраты на отопление здания. Тепло в комнате может сохраняться достаточно продолжительный период. Сохранится комфортная температура и в летнюю жару, ведь охлаждённая с помощью кондиционера комната долгое время сможет оставаться таковой.
• Невысокая стоимость строительства. Небольшая цена древесины и каркасная технология строительства позволяют построить себе жильё людям при среднем доходе.
• Разнообразие вариантов архитектуры. У облегчённого деревянного дома могут иметься балконы, террасы, веранды. Могут реализовываться прочие дизайнерские идеи при меньших финансовых затратах, чем у кирпичных, каменных построек.
• Возможность ведения строительства в любое время года.

На отрицательные особенности тоже стоит обратить внимание для возможности их исправить в дальнейшем:

• Недостаточная шумоизоляция. Эта проблема, решается с помощью звукоизоляционных стройматериалов.
• Пожароопасные материалы. Древесину нельзя назвать огнеустойчивой, именно поэтому сейчас выпускаются всевозможные антипирены, которыми пропитывается дерево или они наносятся на поверхность в составе краски для увеличения огнеустойчивости.

При комплексном строительстве, все детали обрабатываются антиперенами и антибиотиками еще на производствеИсточник pilomarket.ru

• Недолговечное использование. В большей степени это относится к утеплителю снаружи, но его потребуется заменять через три десятка лет.
• Дерево гниет. Этот недостаток может проявиться при недобросовестности производителей стройматериалов или строителей.
• Поражение дерева грибком. Особенно это проявляется при повышенной влажности. Дополнительное вентилирование, проветривание, обработка антисептическими материалами способны это предотвратить.
• Вероятность недостаточной экологичности. Исключительно деревянная постройка без сомнения экологична. Каркасный объект не полностью деревянный, он включает утеплители, клей, другие материалы. Уважающая себя и клиента строительная компания всегда предоставит вам сертификаты качества на используемые материалы.
• Грызуны, насекомые. Обработка материалов позволяет предотвратить распространение насекомых, а мыши обычно заводятся там, где могут найти себе поесть, независимо от материала, из которого построен дом.

Технологии каркасного строительства

В настоящее время используют несколько технологий каркасного домостроения, они получили свои названия от стран, в которых возникли:

• норвежская или скандинавская;
• немецкая;
• канадская.

В России наибольшее распространение получила канадская технология строительства каркасных домов. Это произошло из-за схожести климата стран. Кроме того, технология предполагает строительство из дерева – стройматериала, с которым нет проблем как в Канаде, так и в России.

Строительство каркасных домов в Канаде получило активное развитие в 30-х годах прошлого века, это было обусловлено обилием древесины, ее дешевизной, необходимостью возводить быстрое и недорогое жилье. Изначально такие дома представляли собой конструкцию из деревянных балок и стоек. Снаружи постройку обшивали досками

Из-за сурового климата большое внимание уделяли сохранению тепла в домах

Узлы нижней обвязки

Способ крепления зависит от типа фундамента. При возведении каркасника задействуют три типа основания: плитное, ленточное или столбчатое.

Ленточные и плитные основания

На бетонный фундамент выкладывают лежни – деревянные доски, необходимые для выравнивания основания. Их фиксируют анкерами.

Возможны два варианта крепления лежней:

• сверление;
• бетонирование.

Вариант 1. В подготовленном фундаменте и доске высверливают отверстие. Глубина зависит от типа основания и высоты возводимой стены.

Для стандартного каркасника со стеной высотой 2,5-3 м анкерный болт заглубляют на 15-20 см.

Вариант 2. Анкерные шпильки бетонируют еще на этапе заливки фундамента. В незастывший бетон в обозначенных местах устанавливают полые конусы с резьбой. Когда раствор застынет, в конусовидные шпильки заводят анкеры.

Полезное: Утеплитель для пола каркасного дома

Особенности столбчатых фундаментов

Технология крепления нижней обвязки для узлов каркасного дома с упором на столбчатый или винтовой фундамент:

1. Для удобства фиксации необходимо предусмотреть, чтобы верхняя часть опоры имела плоский металлический оголовок с отверстиями.
2. Сверху «подошвы» кладут деревянные балки, которые и будут ростверком свайно-винтового основания.
3. В балках делают отверстия в соответствии с местоположением отверстий в оголовке.
4. Нижнюю обвязку закрепляют болтами.

Выполнять фиксацию брусьев нижней обвязки с фундаментом надо обязательно, так как при замерзании основание дома подвергается подвижкам.

Возведение крыши

Существует много видов крыш (вальмовые, сводчатые, бубновые, шатровые и др.), но чаще всего при строительстве домов используют двускатную крышу. Возводится такая крыша довольно быстро и легко.

1. Сначала на перекрытие монтируется мауэрлат, к нему потом будет фиксироваться стропильная система. Для изготовления стропил обычно применяют доски, их ширина равняется 100 мм, а толщина 50 мм.
2. Монтаж стропил выполняется под углом 45 — 50 градусов. Изготавливать их можно на площадке или же прямо на крыше. Между собой сверху стропила соединяют обычными гвоздями (торцевое соединение). Чтобы обеспечить им лучшую жесткость необходимо отступить от верхнего соединения 700 мм и приколотить ригель, в результате стропила будут похожи на букву «А». На мауэрлат ставят нижние концы и крепко их фиксируют. Обязательно нужно делать выпуск примерно в 250 – 300 миллиметров.
3. В первую очередь монтируются крайние стропила, их размещают сзади и спереди дома. Посередине стропил необходимо выполнить прогон и укосины, это поможет обеспечить лучшую фиксацию и жесткость конструкции. Далее стропила устанавливают посередине здания и сверху приколачивают доску коньковую. Теперь осталось выполнить монтаж остальных стропил. Для обшивки фронтонов можно применить СИП панели.
4. Далее выполняется обрешетка. Для её создания потребуются доски шириной от 100 миллиметров, в толщину от 25 миллиметров. Доски фиксируют к стропилам, при этом выдерживается шаг 50 мм. Для их фиксации применяют обычные гвозди.

Схема устройства обрешетки

Как только обрешетка будет готова на неё укладывается рубероид, его можно настилать в один слой или в несколько, он обеспечит гидроизоляцию. Укладывать его необходимо по вертикали, при этом обязательно выдерживать нахлёст около 100 — 130мм. Для того чтобы прикрепить рубероид к обрешётке применяют небольшие гвоздики или степлер. Вот и всё, теперь осталось выбрать и уложить кровельный материал.

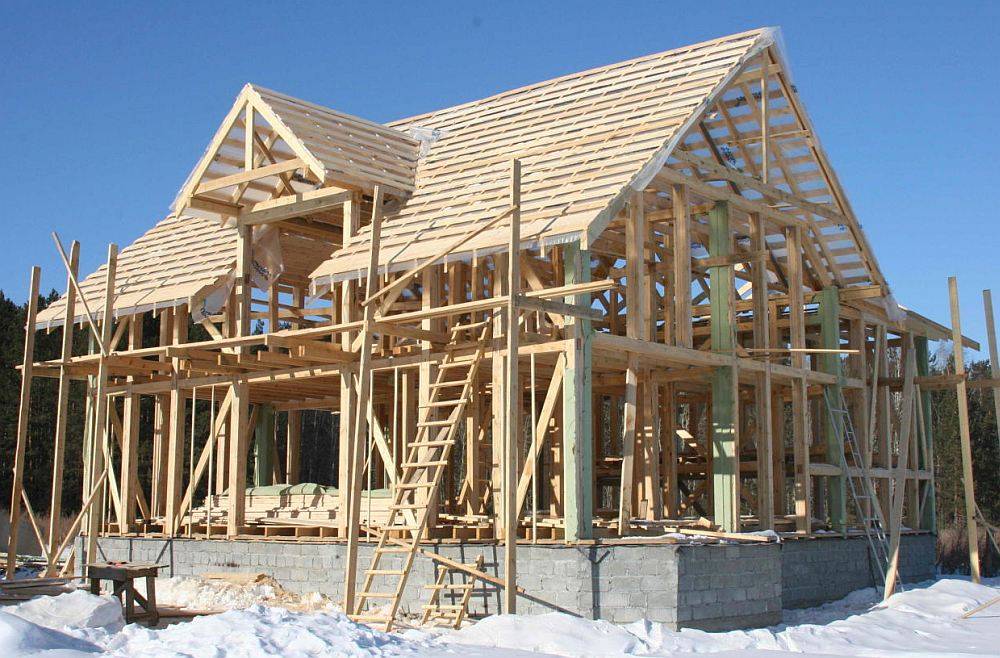

Каркасный дом возведенный по канадской технологии

Как вы сами смогли убедиться строительство каркасных домов, использую канадскую технологию — посильная задача даже для тех, кто не совсем силен в терминологии и практике их возведения. Однако на сооружении каркаса, строительство дома не заканчивается.

Предстоит еще огромный перечень работ, по внутренней и внешней отделки. Установка окон, дверей, подвод коммуникаций к дому, отделка фасадов — это лишь небольшой список того, что еще нужно сделать. Утешением же для вас должно являться то, что основной фронт работ уже выполнен. Построенный дом по канадской технологии будет радовать вас и ваших близких на протяжении многих лет.

История появления

Дома канадского типа зародились совсем не в Канаде, а в Европе, а затем в США. Несмотря на то что технология срубов, которые строят в России, была хорошо известна американцам у них не так таких морозов, чтобы строить тяжелые дома, требующие и тяжелых каменных фундаментов.

Учитывая, что к концу 19 века деревообрабатывающая промышленность в США развилась настолько, что изготовить брус не предоставлялось сложной задачей, а одноэтажная Америка, с прибытием эмигрантов расстраивалась стремительными темпами – каркасные дома начали расти, как грибы.

Они были дешевыми, быстро строились практически на любых почвах. Бедные эмигранты из Старого Света могли себе это позволить.

Это привело к тому, что 80 % малоэтажной Америки живет в каркасных домах. И бедные, и богатые. А каркасные дома могут быть и простыми и престижными.

Впоследствии эта технология строительства перекочевала и в Канаду. После Второй мировой войны возникла необходимость обеспечить вернувшихся солдат, эмигрантов, беженцев жильем. Каркасные дома – было самым простым решением.

Канадские строительные компании быстро сообразили, где можно заработать и разработали не только массу проектов домов, но и начали поставку готовых узлов для быстрой сборки дома. Отсюда и название – канадские домики.

Хотя в Советском Союзе такие дома всегда назывались – финскими, и поставлялись они из Финляндии.

Возведение стен каркасного дома

Для начала нужно убедиться в том, что основание, которое вы сделали, идеально ровное. Ведь все неровности будут сказываться на конструкции здания в целом, провоцируя перекосы. Только потом можно приступать к строительству стен вашего дома.

Строительство стен из СИП панелей

В качестве стен, придерживаясь канадской технологии, лучше использовать СИП-панели, монтаж которых прост, а будущий дом будет довольно теплым. Чтобы сделать такие стены, для начала вам нужно сделать нижнюю обвязку, на которую впоследствии будут «насаживаться» панели. Обвязка делается в соответствии с чертежами вашего дома. Обвязочные доски нужно фиксировать по периметру и по всему дому, чтобы они повторяли конструкцию стен перекрытия. Доски должны иметь такую ширину, которая бы позволяла СИП-панели войти в нее. Ведь возведение стен тоже будет происходить методом шип в паз.

Сборка стен из СИП панелей

Обвязку нужно прикреплять к основанию саморезами. Чтобы измерять правильность размещения обвязки, используйте шаблон из панели СИП. После чего для надежности в обвязке и основании делается отверстие к фундаменту и все фиксируется анкерными болтами. Возводить стены лучше с углов дома. Первая панель выставляется по уровню и крепится к обвязочному брусу монтажной пеной и саморезами. Теперь запеньте соединение и установите вторую панель, чтобы образовался угол здания. Панели друг с другом на углу соедините при помощи 220 мм саморезов. Теперь, согласно чертежам, продолжайте возводить конструкцию таким же способом, как и пол. Плиты соединяются между собой при помощи бруса, который выступает в роли шипа между пазами плит. Не забывайте об оконных и дверных проемах. После того как каркас готов, верхние пазы панелей нужно запенить и поместить туда обвязочную доску.

Теперь настало время сделать перекрытие, которое может быть выполнено как из обычных досок, так из тех же СИП-панелей. Если вы строите двух или трехэтажный дом, то после монтирования перекрытия продолжайте возводить стены по тому же принципу, как и первый этаж. А когда вы строите одноэтажный домик, то самое время приступать к строительству крыши.

Стоимость и сроки возведения

Каркасные дома по канадской технологии имеют относительно невысокую стоимость по сравнению со многими другими способами строительства малоэтажного жилья как за счет небольших затрат в период строительства, так и во время эксплуатации.

Преимущества следующие:

1. короткие строки строительства – дом по канадской технологии собирается в течение максимум 2-х месяцев;
2. все деревянные конструкции имеют небольшой вес, собираются вручную, что не требует привлечения дорогостоящих грузоподъемных механизмов;
3. дома по канадской технологии относятся к энергоэффективным, так как за счет использования современных утеплителей и различных приемов защиты внутреннего микроклимата обеспечивается большая экономия энергозатрат во время эксплуатации;
4. канадское строительство каркасных домов может вестись в любое время года, при этом элементы каркаса не подвержены воздействию усадки, как дома из массивного бруса или срубы.
