Какие типы фитинга в зависимости от материала и способа монтажа: Советы по выбору

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

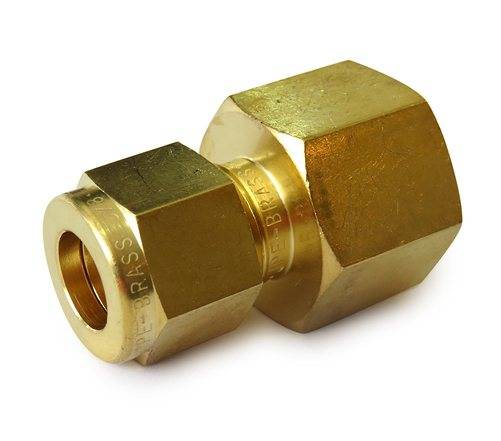

Так выглядят компрессионные фитинги

Ассортимент фитингов широк  уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

  • Гайка и кольцо надеваются на трубу.
  • Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
  • Кольцо натягивается тоже до упора на фитинг.

    Перед затягивание гайки

  • Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Инструкция по применению

На следующем этапе можно заняться раскроем трубопроката на отрезки требуемой длины. Для каждого стыка трубопровода следует подобрать зажим. Монтаж, для которого будут использоваться фитинги, выполняется в определенной последовательности. На первом этапе цангу следует поместить во внутреннюю часть трубопровода. Специальная гайка накручивается на наружную часть соединительного элемента. Цанговая муфта начнет действовать определенным образом. Труба изнутри будет расширяться ее внутренней частью, тогда как наружную можно будет обжать гайкой. С другой трубой, применяемой в формируемом соединении, следует выполнить такие же действия.

Цанговое соединение для пластиковых труб оказывает на элементы трубопровода сильное воздействие, поэтому использовать его необходимо аккуратно. Если крепежная гайка будет перетянута, вы можете столкнуться с тем, что труба просто лопнет. Поэтому при использовании зажимов, которые будут устанавливаться на пластиковые изделия, следует регулировать усилие. Это особенно касается труб из ПНД. Усилие должно быть размеренным при закручивании крепежной гайки.

Каким ГОСТам должна соответствовать стальная труба

— ТУ 1317-006.1-593377520-03

— ТУ 1317-233-0147016-02

— ТУ 14-161-148-94

— ТУ 14-158-113-99

— ТУ 14-158-114-99

— ТУ 14-162-14-96

  • Котельные используются для паровых котлов и турбин, строго соответствуют ТУ 14-3р-55-2001 и ТУ 14-3-460-2004.
  • Трубопроводы горячедеформированные — общего промышленного назначения, которые обычно производят строго в соответствии с ГОСТ 8732-78 и ГОСТ Р 53383-2009.
  • Холоднодеформированные выполняют строго по ГОСТ 8734-75.

Дополнительные указания

  1. Все трубы, которые идут по ГОСТу должны быть без глубоких рисок, трещин, вмятин и прочих повреждений.
  2. Выпуклость и вогнутость стенок труб допускается не более 0,01 м относительно их размеру.

Итак, если вы хотите заказать металлоизделие высокого качества, обязательно обращайте внимание на соответствие каждой категории труб своему ГОСТу. На нашем сайте вы можете ознакомиться с ГОСТами, в соответствии с которыми мы осуществляем реализацию металлопродукции. Компания «Трубпром» гарантирует 100% качество

Компания «Трубпром» гарантирует 100% качество.

Несмотря на появление на рынке металлопластиковых труб, стальные все еще остаются достаточно популярными. Все дело в том, что они способны выдерживать гораздо большее давление теплоносителя в системе.

Сталь хорошо проводит тепло, а, следовательно, такие трубы и сами способны отдавать его воздуху. То есть работа всей системы в целом проходит более равномерно, чем при использовании пластика. Современные бесшовные стальные трубы могут прослужить порядка 20 лет.

Критерии подбора и особенности моделей фитингов для газа

Из многообразия имеющихся в ассортименте стыковочных соединений для безопасной проводки газовых коммуникаций пригодны только определенные виды, которые соответствуют необходимым показателям.

Стальные фитинги и трубы

Изделия из высокопрочной стали всегда славились своим качеством. Для подвода бытовых коммуникаций имеется возможность использования нескольких видов стыковочных элементов. Полную герметичность обеспечивают и бесшовные прокатные стыки, и трубы, сваренныекак холодным, так и горячим методом.

Металлические фитинги для газопровода

Стальные отводы прокладывают к жилым дамам наземным способом. Для защиты от вредных внешних воздействий выполняется двойное покрытие поверхности, грунтовкой и краской.

Стыковые крепления для таких магистралей изготавливаются из чугуна, стали или латуни. По конструкции подходят только два типа, это:

  • резьбовой (разъемный),сварной (монолитный).

Модели фитингов, предназначенные для неразъемной стыковки, устанавливаются на протяжении основной линии подачи газа. Особенности монтажа включают формирование ровного и гладкого кольцевого шва электродуговым методом или газовой пайкой.

Ответвления, идущие к счетчику и приборам, скрепляются только разъемными резьбовыми фитингами.

Герметичность стыков обеспечивается термостойким полимерным материалом ФУМ. Такая лента легко ложится на сгон, но может быть повреждена движением муфты против часовой стрелки, что приведет к утечке. Поэтому монтаж фитингов для газа с использованием ленты ФУМ требует опыта и навыков.

Пресс-фитинги и их использование

Прессованные стыковочные элементы чаще всего применяются в процессе монтажа теплого пола или других скрытых от глаз коммуникаций. Для их установки требуется использовать специальное оборудование – пресс-клещ, а потому монтаж лучше доверять специалистам. Самостоятельно приобрести инструмент можно, но стоит помнить о его высокой стоимости.

Недостатком прессованных крепежей для трубопроводов является то, что их конструкция не подлежит разбору. По этой причине данный вид соединителей нельзя использовать вторично.

Из всего вышеизложенного можно сделать вывод, что пресс-фитинги станут оптимальным выбором для монтажа скрытых долговечных конструкций, в работу которых не требуется вмешательство со стороны человека. Крепежи могут быть спрятаны под поверхностью стен или напольных покрытий.

Если монтаж трубопровода проводится на открытом участке, гораздо разумнее использовать обжимные универсальные фитинги. При этом стоит помнить, что место установки должно быть доступным для человека в любое время, что сделает возможным их регулярное обслуживание.

Возможность повторного использования

Быстроразъемные цанговые соединения хороши еще и тем, что, в отличие от сварных соединений и фитингов, использовать их можно неоднократно. Это отличает данную методику от той, которая предусматривает соединение пластиковых труб с помощью нагрева

Это важное качество зажимов позволяет упростить процесс ремонта трубопровода. Цанговое быстросъемное соединение позволяет использовать фитинги многократно, поэтому выполнить замену отдельных участков, избегая демонтажа всей системы, вы сможете довольно просто

Однако у таких зажимов есть и минусы. К наиболее значимым следует отнести тот факт, что соединительные элементы со временем ослабевают. Это может стать причиной протечек в системах. Устранить такую проблему будет несложно, для этого необходимо подкрутить цанговый фитинг. Из-за подобного недостатка зажимов размещать их необходимо в тех местах, где к системе обеспечен быстрый доступ. Фитинговые элементы нельзя использовать внутри стен и иных строительных конструкций. Подтяжка фитингов для улучшения герметичности выполняется примерно один раз в год.

Варианты исполнения деталей соединения

Соединение торцов труб стальных магистралей осуществляют двумя способами: разъемным и неразъемным. Первый предполагает задействование фитингов, второй – сварку деталей.

Материалом для изготовления соединительных элементов чаще всего выступают нержавеющая сталь или черный металл. Из цветных металлов: латунь или медь.

Соединительные элементы могут быть просто стальными либо же покрыты хромированным составом. Хромированные изделия более предпочтительны в том плане, что имеют более высокие антикоррозионные свойства.

Использование фитингов дает возможность не только соединять отрезки трубопровода в единую систему, но и состыковывать элементы разного диаметра

Хоть специалисты и не советуют задействовать фитинги из материалов, отличных от тех, что использованы при изготовлении труб, но это все же допускается. Так, латунные фитинги отлично подходят для состыковки медных труб. Медными можно смело соединять трубы, выполненные из любых типов материала. Надежность соединения от этого не пострадает.

Главное – избегать комбинации состыковки медных элементов с отводами из нелегированной оцинкованной стали. При взаимодействии этих двух металлов моментально запускаются коррозийные процессы, пагубно сказывающиеся на долговечности изделий.

  1. Муфты – элементы, устанавливаемые на прямых участках для состыковки труб равного диаметра.
  2. Тройники – конструкции с тремя выходами, которые меняют направление трубопровода и создают ответвление от основной ветки в одну сторону.
  3. Крестовины – конструкции с четырьмя выходами делят поток на несколько «лучей», обеспечивая ответвление от основной магистрали в перпендикулярных направлениях.
  4. Переходники – предназначены для состыковки элементов, имеющих разный диаметр.
  5. Штуцеры – задействуют при необходимости состыковки жесткого патрубка с гибким шлангом.
  6. Заглушки – задействуют при необходимости герметичной заделки концов труб.

Для изменения направления трубопровода в пределах 45-90° как вертикальной, так и в горизонтальной плоскости устанавливают угольники.

Для соединения концов труб идентичного диаметра устанавливают прямые фитинги, а для состыковки разнокалиберных элементов – переходные (например, 1″/3/4″)

Диапазон размеров условного прохода выпускаемых производителями фитингов довольно широк и варьируется в пределах от 8 до 125 мм.

Специфика применения трубной арматуры:

  • изделия D 16-63 мм используют там, где давление не достигает 16 атмосфер;
  • фитинги D 75-125 мм задействуют для трубопроводов, где давление в 10 атмосфер.

Все размеры трубных изделий из металла соответствуют действующему ГОСТу 8996-75. Согласно этому нормативному документу, по индивидуальному заказу допускается также производство муфт, имеющих внутренний диаметр в 150 мм.

Если размер труб указан в дюймах, то это указывает на значение внешнего диаметра. Если в других единицах измерения – миллиметрах, то это показатель внутреннего сечения изделия.

Важный момент! Независимо от конструктивного исполнения, приобретая фитинги, следует обращать внимание на то, чтобы как наружная, так и внутренняя поверхность не имели каких-либо раковин и инородных включений. Торцевые плоскости соединительных элементов должны быть строго под прямым углом относительно осей проходов

Металлические

Такие трубы отличаются прочностью и способностью выдерживать высокую температуру. Но при этом нужно учесть, что их довольно сложно изгибать (понадобится трубогиб), придется нарезать резьбу и надежно герметизировать стыки.

Медь

«Плюсы»

  • металл сравнительно мягкий, поэтому легко обрабатывается;
  • можно устанавливать без «маскировки», так как внешний вид труб довольно привлекательный;
  • есть мнение, что медь «очищает» теплоноситель, поэтому отложение солей – минимальное;
  • небольшой вес, поэтому не будет сложностей при креплении;
  • не нуждаются в покраске;
  • срок эксплуатации – порядка 100 лет.

«Минусы»

  • высокая цена;
  • ограничение в применении отопительных приборов. К примеру, радиаторы из алюминия (самые дешевые) в такую систему устанавливать нельзя;
  • особенности монтажа, которые известны только профессионалам. Например, как правильно сочленить трубу медную и стальную (или пластиковую)? Нюансов более чем достаточно.

«Оцинковка»

«Плюсы»

учитывая материал покрытия, такие трубы не ржавеют, следовательно, их не придется часто красить (если это предусматривается по месту установки).

«Минусы»

  • сталь стоит дорого;
  • некоторые ограничения в применении. Большое количество стыков (к примеру, при «лучевой» разводке) влечет дополнительные риски по возникновению протечек.

«Нержавейка» гофрированная

Ее редко используют, несмотря на удобство в монтаже. Для обжима фитингов необходимо спецприспособление, которое стоит дорого и имеется практически только у профессионалов.

Металл черный

«Плюсы»

пожалуй, единственный – низкая стоимость по сравнению с аналогами.

«Минусы»

  • шероховатость полости, что вызывает интенсивное отложение солей;
  • подверженность коррозии. Как следствие – частички ржавчины в теплоносителе, которые забивают не только фильтры, но и теплообменник котла;
  • необходимость в периодической «подкраске».

Классификация

Существует огромное количество фитингов для радиаторов отопления, отдельных труб, из-за чего покупатель может запутаться при выборе. Для удобства их классифицируют зависимо от разных факторов.

По назначению

По сфере применения соединительные детали делятся на несколько групп:

  1. Крестовины, тройники. Используются для подключения отдельных контуров к основному трубопроводу.
  2. Угловые. Нужны для изменения направления магистрали. Это необходимо если на пути труб присутствуют преграды, которые невозможно убрать.
  3. Заглушки. Применяются для перекрытия труб, чтобы жидкость не могла вытекать из системы.
  4. Муфты. Детали для соединения отдельных труб на прямолинейных участках.
  5. Сгоны. Приспособления для соединения труб в тех местах, где их невозможно прикрутить или стянуть.
  6. Переходники. Детали для скрепления трубок разного диаметра.
  7. Американки. Фитинги для изготовления разъемных соединений, которые имеют накидную гайку со специальным резиновым уплотнителем.


Фитинги из полипропилена

По материалу

Зависимо от материала детали могут быть:

  1. Чугунными. Считаются классическими для сборки трубопроводов в многоэтажных зданиях. Подходят для батарей из чугуна. Отличаются от изделий из других материалов высокой прочностью, долговечностью.
  2. Стальные. Могут изготавливаться из легированной, нержавеющей, углеродистой стали.
  3. Полипропиленовые. Фитинги из этого материала с каждым годом становятся все популярнее. Связано это с эксплуатационными характеристиками, низкой ценой.
  4. Латунные. Отличаются высокими показателями прочности, термостойкости.

По способу установки

Зависимо от сложности монтажа выделяется несколько видов деталей:

  1. Пресс-фитинги. Применяются для изготовления неразъемных соединений. Чтобы выполнить монтаж, необходимо использовать специальный пресс.
  2. Сварные. Для скрепление отдельных элементов, нужно использовать специальный паяльник или сварочный аппарат (зависимо от материала).
  3. Фитинги под гайку. Предназначены для соединения отдельных элементов в медных трубопроводах. Для скрепления деталей нужна горелка, припой.
  4. Обжимные, компрессионные. Предназначены для изготовления разъемных соединений. Обжимное кольцо зажимается с помощью гайки, чтобы добиться высокого показателя герметичности.
  5. Резьбовые. Ходовые детали, с помощью которых изготавливаются разъемные соединения.

Трубы и фитинги для газа обзор вариантов

Вышеперечисленные требования вынуждают использовать в бытовых газопроводах следующие разновидности труб и соединительных элементов:

Фитинги и трубы из стали

Стальные трубы и фитинги славятся своей прочностью. При этом для бытовых газопроводов можно использовать не только бесшовный прокат, но и сварные трубы, прочность которых немного меньше, чем у горячекатаного или холоднокатаного варианта.

Стальные трубы и фитинги

Внутренний диаметр газовых труб обычно не превышает ½ дюйма. Ведь газообразная среда практически не имеет вязкости. Собственно поэтому большинство угловых сопряжений и врезок стыкуют элементы трубопровода под прямым углом.

Фитинги для газовых труб из стали рассчитаны на резьбовой (разъемный) или сварной (неразъемный) монтаж. Последний вариант (неразъемный монтаж) предполагает формирование кольцевого шва, накладываемого в раскрой стыка между фитингом и трубой с помощью газовой пайки или электродуговой технологии.

И еще – такой монтаж можно использовать только на протяженных участках самого трубопровода, обыгрывая стыки, врезки или угловые сопряжения. А вот фитинги к газовому счетчику, а равно и соединительные элементы точек потребления могут быть только разъемными.

Разъемный монтаж осуществляется следующим образом: на теле трубы плашкой нарезают сгон, на который накручивают контргайку и фитинг (с внутренней резьбой). Причем место стыка заранее уплотняют полимерной лентой (ФУМ) и поджимают (для надежности) контргайкой. По такому же принципу монтируют и резьбовые фитинги для газового оборудования, накручивая соединительные элементы на резьбовой отвод плиты или котла.

После завершения сборки газопровода система грунтуется и окрашивается в желтый цвет. Хотя в быту желтую маркировку, обязательную на производстве, можно заменить любым другим колером.

Шланги из резины и полимеров с металлическими фитингами

Резиновые или полимерные шланги используют для подвода газопровода к точкам потребления. То есть, до определенной отметки доходит стальная труба, на которую накручивают вентиль, а между этой точкой и штуцером потребляющего газ прибора размещают гибкий трубопровод – шланг.

При этом газовый шланг поставляется в комплекте с уже закрепленными обжимными фитингами, под внутреннюю или наружную резьбу. Поэтому монтаж участка газопровода (где будет использован шланг) осуществляется сразу же.

Для этого нужно нанести ФУМ на фитинг внешней резьбой и вкрутить его в вентиль. После этого можно накрутить фитинг с внутренней резьбой на штуцер газового прибора (обмотанный тем же ФУМ).

Шланги из резины и полимеров с металлическими фитингами

Если вы ошиблись и выбрали не те фитинги для газовых шлангов, то вам помогут переходники – втулка (две внешних резьбы) и штуцер (внутренняя и внешняя резьба). Но использование переходников уменьшает прочность конструкции, поэтому перед монтажом подумайте еще раз о том, какие фитинги должны быть на шланге.

Полимерные трубы и фитинги

Полимерные трубы легко режутся, выдерживают огромное давление, не имеют швов и монтируются на сварные фитинги с помощью обычного паяльника.

При этом труба боится механических повреждений, но не подвержена коррозии. Поэтому полимерные газопроводы используют при монтаже подземных коммуникаций и соединения бытового трубопровода с магистральным газопроводом среднего давления.

Металлопластиковые трубы и металлические фитинги

Металлопластиковые трубы, в большинстве случаев, используются при строительстве водопроводов или магистралей систем бытового отопления.

Однако эту разновидность труб можно задействовать и при сборке бытового газопровода. Ведь металлопластиковые трубы выдерживают давление в 4,5 мПа и легко монтируются на резьбовые или обжимные фитинги.

Причем в газопроводах лучше всего использовать именно обжимные фитинги, которые сохраняют герметичность во время всего периода эксплуатации. А вот резьбовые фитинги со временем раскручиваются, превращаясь из надежного соединительного элемента в источник угрозы безопасности владельцев жилища.

Основное достоинство металлопластиковых труб заключается в высокой коррозионной стойкости таких изделий и не менее высокой гибкости тела трубопровода. В итоге, при монтаже не нужны угловые фитинги — газовые трубы из металлопластика можно согнуть под любым углом даже руками.

ПВХ

Напорные трубы ПХВ для водоснабжения применяются в нашей стране довольно редко: они лишены эластичности полиэтилена (и, таким образом, плохо подходят для подземной прокладки наружных сетей), ненамного превосходят его термостойкостью, и не обладают прочностью стали или чугуна. Приоритетная область их применения — внутренние, реже — внешние  водопроводы ХВС.

Изготовленная из ПВХ труба для водоснабжения 40 мм диаметром

Особенности

  • Трубы для напорного водоснабжения из ПВХ несколько дешевле полиэтиленовых при том же диаметре и рабочем давлении;
  • Несмотря на низкую термостойкость, они относятся к слабогорючим материалам;
  • Они боятся деформации и в процессе эксплуатации не должны испытывать ударных нагрузок.

Соединение

Для монтажа водопровода из ПВХ применяются раструбные соединения — с эластичными кольцевыми уплотнителями и клеевые.

Клеевое соединение фитинга и трубы ПВХ

Советы, как выбирать

Для сварки полипропиленовых труб применяют только полипропиленовые муфты, тройники и уголки. Для перехода на металл используют комбинированные изделия, состоящие из ПП муфты и вплавленной в нее металлической (латунной) части – резьбы, накидной гайки с резьбой и т.д.

Для монтажа трубопроводов из ПВХ также используют разборные муфты из поливинилхлорида или комбинированные соединители ПВХ/металл. К трубопроводу соединители из ПВХ приклеиваются специальным клеем.

Для монтажа медных труб применяют медные фитинги под пайку или латунные – компрессионные, обжимные. Мягкость меди позволяет это. Для подключения медной системы используют комбинированные муфты – с одной стороны патрубок под пайку, с другой – латунная резьба или накидная гайка.

При прокладке трубопроводов из сшитого полиэтилена (армированных проволочной сеткой) применяют обжимные или прессовые конструкции. Для обычного полиэтилена низкого давления (высокой плотности) – муфты и переходники с цанговыми зажимами. Можно использовать обжимные, прессовые, надвижные, пуш-фитинги.

Неразъемные соединители соединяют трубопровод и разборке уже не подлежат. В случае неисправности трубопровод придется обрезать, трубы наращивать и соединять при помощи нового фитинга. Неразъемные соединения надежнее и герметичнее, чем разъемные.

Разъемные соединители удобнее использовать – трубопровод при необходимости можно разобрать и затем собрать на любом участке, можно добавить часть системы, установить отопительный прибор, смеситель или регулятор. При монтаже системы теплого пола или на опасных производствах разъемные конструкции не применяют.

Для раструбных систем канализации используют раструбные же фитинги из того же материала.

При выборе фитингов для монтажа конкретной сантехнической системы необходимо проанализировать требования герметичности, выяснить материал для прокладки трубопроводов. Затем начертить схему и отметить все подключения к системе сантехнических или отопительных приборов.

Для каждого материала выбираются свои фитинги, практически выбор может быть только на полиэтиленовых трубах. При применении труб из сшитого полиэтилена применяют компрессионные, пресс- или пуш-фитинги. При прокладке трубопроводов из ПНД используют конструкции с цанговыми зажимами, изредка компрессионные или прессовые соединители.

При устройстве трубопроводов в частном доме и небольших диаметров не используют терморезисторные муфты – они слишком дороги и требуют специального сварочного аппарата.

Большинство фитингов отечественного производства обладают хорошим качеством. Необязательно покупать импортные тройники для канализации или ПП муфты. А вот медные соединители стоит брать качественные – система потенциально может простоять 100 лет, а переделки на меди выглядят не очень эстетично. Разница в качестве латунных изделий также имеется.

Примерная цена

Отечественные фитинги стоят в 2-3-5 и больше раз дешевле импортных. Самые дешевые – муфты и МРН под пайку для полипропиленовых систем. Например, муфта Ø 25 мм стоит от 6 рублей, МРН – от 80 рублей, МРН с накидной гайкой – от 130 рублей.

Самые дорогие – медные фитинги. Стоимость соединительной муфты под сварку фирмы VIEGA Ø 20 мм составляет 320 рублей; тройник Ø 22×2х15 – 950 рублей, муфта-переходник Ø 22 мм x3/4″- 760 рублей.

Раструбные пластиковые фитинги для канализации стоят недорого – отвод Ø 110 мм стоит от 50 рублей, тройник Ø 50 мм – от 85 рублей.

Пресс-фитинги из латуни под трубу Ø 20 мм стоят от 70 рублей; компрессионные – 60-70 рублей. Муфта разборная под клей из ПВХ для соединения труб Ø 25 мм стоит от 550 рублей, отвод неразборной – 15 рублей. Муфта полиэтиленовая с цанговым зажимом Ø 25 мм стоит от 150 рублей.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Правила монтажа труб для отопления своими руками

Установка системы отопления из меди с помощью специальных пресс-фитингов вполне можно выполнить своими руками. Образуются разъемные соединения, которые можно разобрать и собрать при необходимости.

Необходимые инструменты и материалы

Для разводки системы отопления понадобятся:

  • Ножовка по металлу, а еще лучше – труборез.
  • Напильник, наждачная бумага.
  • Калибратор.
  • Два гаечных ключа.
  • Трубогиб.

Чертежи и схемы

В первую очередь нужно начертить схему или чертеж. Это поможет определиться с количеством фитингов и правильно закупить материалы.

Ход работ

  1. Сначала отрезается и зачищается от заусенцев. Затем калибратором срез калибруется так, чтобы он имел круглую форму (медь мягкая и заготовка при резке сминается).
  2. Затем с фитинга скручивается обжимная гайка, надевается на заготовку, патрубок вставляется в фитинг, гайка закручивается вручную с небольшим усилием.
  3. Затем захватывают фитинг гаечным ключом, вторым ключом затягивают гайку на 1-1,5 оборота.
  4. С другой стороны заготовки работы повторяются. Затем вся заготовка монтируется в систему. Для поворотов применяют угловые фитинги, но можно изогнуть трубу с помощью трубогиба.
  5. Примерно через 80 сантиметров устанавливаются кронштейны.
  6. После сборки система заполняется водой и испытывается. При необходимости гайки подтягиваются с помощью гаечных ключей.

Все нюансы монтажа можно увидеть на нашем видео:

Особенности монтажа

Нельзя использовать монтаж трубопроводов на компрессионных фитингах для системы теплого пола.

Не стоит увеличивать и уменьшать диаметры трубопроводов – это не улучшит отопление и приведет к разбалансировке системы.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
