Делаем ворота на гараж своими руками: подъемно поворотные и распашные – Обзор

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

  • ширину проема;
  • высоту проема;
  • притолоку;
  • боковину левую;
  • боковину правую;
  • глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

  • размером проема;
  • высотой ворот;
  • фундаментом;
  • зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

  1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
  2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
  3. Направляющие элементы составляют 6 метров с параметрами 60х70.

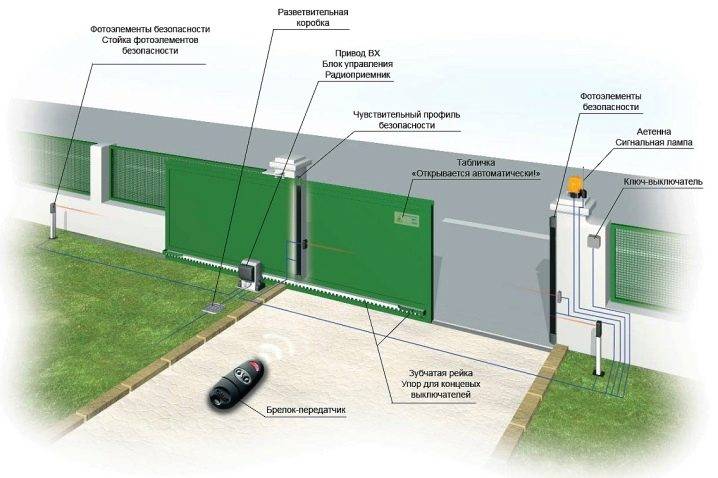

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

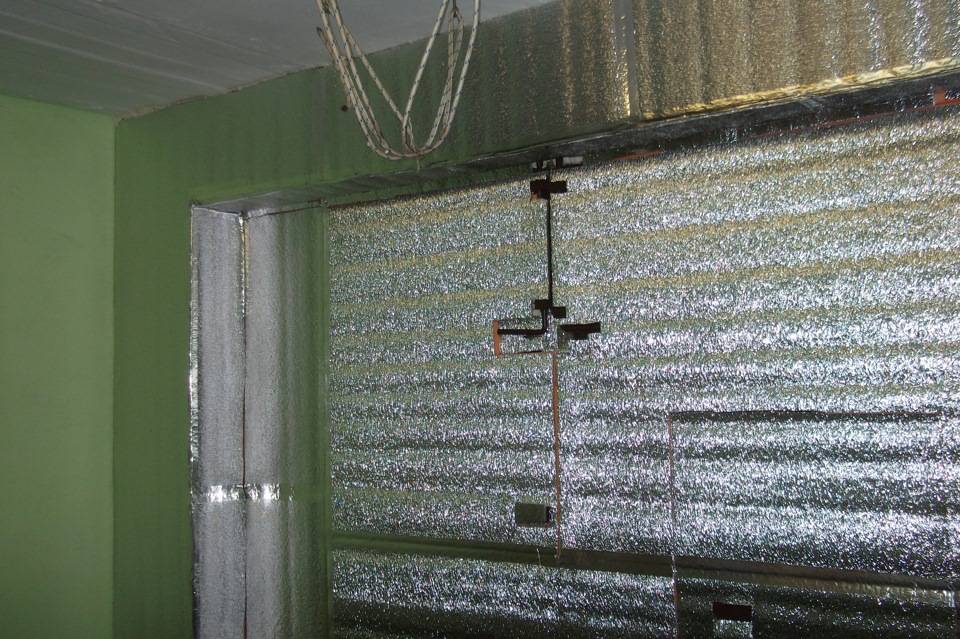

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Кроме пенопласта можно использовать и другие материалы

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Сооружаем складные ворота для гаража своими руками

Необходимые инструменты и материалы

В зависимости от выбранного материала, под рукой нужно иметь:

  • для дерева — ножовку, электролобзик, шуруповерт, лак;
  • для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
  • набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;
  • плоскогубцы, кусачки;
  • молоток, крепеж;
  • инструмент для замеров: уровень, рулетку, карандаш, маркер.

Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

Чертежи и разметка

Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.

Гармошка

Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность

Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам

Простой подъемный ручной механизм

Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.

Сдвижной механизм с направляющими под потолком

Установка несущих столбов

После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах

На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков

Монтируем складной каркас

Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами

Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась

Устанавливаем навес и складные створки

Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

Обшивка и утепление

Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

Распашные ворота

Это классика въездных ворот: распашные ворота делали еще столетия назад. С веками их конструкция особенно не изменилась, а достоинства и  недостатки остались прежними.

Как и много столетий назад, они фиксируются к ограждению петлями. Единственное: петли, под влиянием развития техники, сейчас применяют подшипниковые, благодаря чему ворота ходят исключительно мягко и при полном отсутствии петельного скрипа.

Преимущества распашных ворот

  • несложный монтаж;
  • возможность сделать калитку;
  • можно выбрать практически любую форму и красиво вписать ворота в общий дизайн участка.

Недостатки распашных ворот

  • «съедают» много места на участке. Можно сделать такие ворота открывающимися наружу, но автоматические распашные ворота в подавляющем большинстве случаев открываются створками вовнутрь участка;
  • требуют постоянной очистки зоны своего действия от снега и льда.

У меня сейчас старые распашные. Зимой утомился  долбить снег и лед, чтобы их открыть. Сейчас планирую исключительно откатные, причем без верхней балки, чтобы грузовик проходил. И без нижних колесиков — тогда и снег почти не надо чистить.

Распашные ворота подходят большим участкам,  размеры которых позволят распахнуть ворота, без неудобств въехать, поставить машину и без препятствий закрыть створки.

Конструктивно распашные ворота делятся на:

  • двустворчатые;
  • одностворчатые. Одностворчатые ворота подходят узким и длинным участкам.

На схеме ниже показано устройство распашных ворот. Конструкция состоит из:

  1. Опорных столбов;
  2. Каркаса створок;
  3. Заполнителя створок (дерево, профнастил, сэндвич-панели, тонкая листовая сталь и т.п.)
  4. Петель;
  5. Ребер жесткости и раскосов;
  6. Стопора, задвижки (для фиксации ворот), замка.
  7. Дополнительно может быть установлен механизм автоматического открытия.

Чтобы опорные столбы не расшатывались и створки не провисали, их устанавливают в довольно основательный заглубленный фундамент.

Нельзя делать створки распашных ворот из тяжелого металла, чтобы не увеличивать нагрузку на опорные столбы и петли.

Пользоваться распашными воротами будет удобнее, если установить фиксаторы:

  • внизу, в центре проема ворот — чтобы ворота оставались в закрытом положении.
  • пружинные фиксаторы, которые не позволят распахнутым створкам самопроизвольно закрыться.

Надо предусмотреть защиту от самопроизвольного открывания-закрывания, чтобы машинку не помять или палец не прищемить.

Петли – важная составляющая конструкции распашных ворот. Если их установить правильно, конструкция будет прочной и прослужит долго. Как можно разместить петли на створках, показано на схеме ниже, но, в любом случае, потребуется не менее четырех петель с диаметром стержня 12 мм и более.

  • чтобы крепление петли было прочным, к створкам и столбам нужно приварить пластину толщиной 5-6 мм;
  • между опорными столбами и створками ворот должен оставаться зазор шириной 5 -15 мм;
  • петли нужно приваривать в противоположном направлении – тогда створки не будут сниматься с  них.

Ворота хотел распашные, с возможностью впоследствии установить привод, чтобы открывались без проблем круглый год. И без верхней перемычки.

Ворота и калитка стоят на общем ленточном фундаменте, на нем – три кирпичных столба с внутренним армированием. Сделаны они из профтрубы с деревянной обшивкой.

Принцип неоднократно описан на форуме. Варим сплошную конструкцию, потом разрезаем на две отдельные створки.

Материалы для изготовления складных дверей

Современные складные межкомнатные двери могут быть изготовлены из самых различных материалов. Изучив отзывы покупателей, мы можем дать характеристику каждого из них.

Массив дерева. Порода дерева не имеет значения. Это может быть и редкая, очень дорогая древесина, и дешёвая из хвойных пород. Натуральное, экологически чистое сырьё обязательно обрабатывается антисептическими средствами. Чтобы добиться требуемого оттенка, полотно покрывается морилкой и лакокрасочными материалами. Это необходимое мероприятие позволяет продлить срок службы готового изделия, ведь дерево очень чувствительно к влажности.

ДСП — бюджетный вариант. Данный материал делается из коры, опилок и прочих отходов деревопроизводства, которые прессуются и склеиваются между собой. Внешний вид такого полотна достаточно неплохой, однако имеются определённые недостатки. Часто открываемые двери из ДСП могут быстро выйти из строя. Да и процесс монтажа может вызвать определённые трудности. Крепёж будет держатся недостаточно крепко, так что качество покрытия определяет срок эксплуатации двери.

Пластик – не менее популярный вариант. Кроме того, покрытие ПВХ панелей может иметь вид, имитирующий не только натуральную древесину, но и мрамор. Богатый спектр цветовой гаммы таких панелей позволит создать дверное полотно, максимально подходящее под интерьер любой комнаты. При этом стоимость готовой конструкции будет невысокой.

Стекло – любители инноваций могут себе позволить заказать складную межкомнатную дверь, изготовленную из стекла. На выбор может быть установлено прозрачное либо же матовое стекло. Однако, стоимость такой конструкции будет очень высокой.

Кожа – используется реже, но имеет особенности крепления материала к механизму.

Особенности сборки

Помимо самих ворот первоначально устанавливается рама. Чтобы ее сделать, нужно сварить 3 металлических длинных угла, после чего вмонтировать их в арку гаража.

  1. В идеале они должны уходить немного в землю, это повысит надежность конструкции.
  2. Далее на эту раму нужно наварить крепления для петель ворот. Делается это очень просто, необходимо иметь базовые навыки сварщика и все необходимые материалы.
  3. После этого на створках нужно приварить петли, далее останутся только косметические работы и установка их на место.
  4. В качестве механизма закрытия может использоваться навесной амбарный замок.
  5. Это самый простой вариант, однако располагать его рекомендуется не на улице, а внутри гаража.
  6. Для этого в створке делается отверстие, на манер глазка во входной двери. Оно должно быть такого диаметра, чтобы туда свободно проходила рука.
  7. С внутренней стороны гаража располагается закрытый замок, личиной повернутый к отверстию.
  8. Таким простым способом получиться избежать вероятности взлома замка, добившись высокой надежности.

Более сложным вариантом будет врезка полноценного дверного замка. Для этого на внутренней стороне одной из створок варится каркас для крепления замка. Далее замок вставляется внутрь и закрепляется. На другой створке вырезаются отверстия для того, чтобы механизм закрывался.

Когда вся конструкция будет в сборе, ее нужно будет отшлифовать и обезжирить поверхность для дальнейшей покраски. Красить необходимо в несколько слоев влагоустойчивой краской. Она намного лучше обычной, продержится минимум 2 полных сезона.

Секционные ворота

Их высота может достигать до 3–4 метров. Во время открытия, они полностью складываются под потолком. Имеют около 4 – 6 секций, которые устанавливаются горизонтально. Каждая из них имеет размеры от 35 до 61 см в ширину, и около 5 метров в длину. Размеры полотна подбираются с учетом высоты проема.
Все секции держаться на шарнирных петлях. На краю этих ячеек имеется роликовая система.
Как правило, секция представляет собой сэндвич-панель. Ее толщина – 40 см. Основное полотно сделано из стальных листов с оцинковкой.

Для улучшения теплоизоляционных свойств, расстояние между секциями закладывается изделиями из полиуретана. Секционные гаражные ворота отличаются улучшенными прочностными качествами. По краю ворот распределяется уплотнитель из эластичного материала. Данные створки могут открываться как вручную, так и автоматически. По необходимости выполняется монтаж калитки внутри ворот для удобства свободного входа в гараж.

Достоинства секционных створок

  • Достаточно места
  • Отличные тепло и звукоизоляционные показатели

Недостатки:

  • Непростая сборка конструкции
  • Легко взломать

Пошаговая инструкция изготовления

Сварка стыков элементов рамы

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Проверка правильности работы ворот

Монтирование створки ворот

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Что собой представляют распашные ворота

Распашные ворота могут быть как двустворчатыми, так и одностворчатыми

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают.  Существуют два вида этой конструкции:

  • с одной створкой;
  • с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

  • каркас из металлического уголка, круглой или профилированной трубы;
  • створок;
  • калитки в одной из створок, если таковая предусмотрена проектом;
  • петель;
  • укосин/перекладин/перемычек;
  • засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Это интересно: Схема теплового узла: все нюансы

Советы по эксплуатации

При эксплуатации ворот необходимо производить регулярное техническое обслуживание. Кроме того, вам, возможно, придется делать их ремонт. Чаще всего необходимость ремонта обусловлена выходом из строя уплотнителя или поломкой декоративной фурнитуры. Также возможен износ пружин или колёс, поскольку это детали, на которые приходится самая большая нагрузка. Именно поэтому за ними нужно в первую очередь следить и обслуживать.

Ещё одна проблема, которая может возникнуть в процессе эксплуатации – заклинивание автоматического привода. Как правило, это обусловлено перекосом конструкции, вызванным усадкой гаража или деформацией грунта.

Все эти проблемы возникают ввиду ошибок при установке ворот. В целом, техническое обслуживание необходимо производить примерно раз в год в случае, если вы используете ворота для бытовых нужд. А вот секционные модели, установленные в производственных помещениях, нужно обслуживать каждые полгода.

Для того, чтобы избежать возможных нарушений в работе секционных ворот, необходимо поддерживать хороший микроклимат в помещении, вентилировать его. На износ механизмов влияет повышенная влажность, а также температурный режим в помещении. Нужно обеспечить хорошую вентиляцию, а также сухость механизма.

Необходимо регулярно производить периодический осмотр конструкций – проверять герметичность и целостность панелей, степень износа всей фурнитуры и замковых креплений.

Ролики, держатели и замки, а также задвижки необходимо регулярно смазывать. Нужно следить за степенью износа роликов и своевременно заменять их на новые. Если в конструкции ворот имеются пружины, то их необходимо контролировать и регулировать, натягивать, если они ослабляются.

Регулировка ворот – это один из самых важных показателей их работоспособности.

О том, как самостоятельно установить секционные ворота, смотрите в видео ниже.

Виды

Секционные вертикальные ворота пользуются большим спросом. Полотно в них составляется из нескольких блоков, которые соединяются между собой петлями на шарнирах. Каждая панель бывает шириной не более 50 см. Во время открытия секции, образуя дугу, смещаются.

Бывает два вида секционных ворот:

  1. для гаражей;
  2. промышленного предназначения.

Преимущество такой конструкции:

  • безотказность в работе;
  • простота;
  • удобство в эксплуатации;
  • резистентность к механическим повреждениям.

На рынке представлен большой выбор секционных ворот разных форматов. Проще купить готовый комплект, так как сделать подобное изделия своими руками – задача сложная.

Схема функционирования секционных ворот довольно проста: секции соединяются друг с другом петлями, которые передвигаются вверх по особым шинам. Между двумя прослойками закладывается утеплитель из ПВХ или минеральной ваты, внешняя поверхность обшивается профлистом. Толщина панелей – порядка 4 см, чего вполне достаточно, чтобы гараж в холодное время года был теплым.

Преимущества:

  • экономия площади;
  • эстетическая привлекательность;
  • надежность;
  • экономическая целесообразность.

Секционные ворота дифференцируются также по типу подъема:

  • обычный – это самый распространенный вид ворот;
  • низкий – монтируется такой вид ворот с небольшим размером притолоки;
  • высокий – дает возможность экономить пространство в районе притолоки;
  • наклонный – горизонтальные направляющие имеют такой же угол наклона, что и потолок.

Вертикальный подъем – это когда ворота вертикально двигаются вдоль стены. Пружинные растяжения – секционные ворота в этом случае спроектированы под притолоку 10 см и являются самыми маленькими. В подъемном механизме присутствует специальная пружина (торсионная или простая), которая дает возможность найти оптимальный режим, необходимый для закрытия и открытия.

Управление механизмом возможно на расстоянии с помощью пульта. Сэндвич-панели соединяются между собой специальными замками, что позволяет конструкции быть монолитной.

Большую популярность получили откидные ворота. Этот вид ворот позволяет избежать «невидимой зоны» при выезде из гаража, нередко этот фактор является причиной аварий.

Когда нет распашных створок, обзор гораздо больше. Достоинства откидных ворот:

  1. стоят недорого;
  2. просты в эксплуатации.

Ворота собираются из двух рам, которые закрывают дверной проем. Присутствует главная опора, на которую прикрепляются направляющие. При работе главная часть движется на подшипниках вверх до тех пор, пока не окажется в районе горизонтальных балок. При этом активно бывают задействованы компенсационные пружины или противовесы.

Жалюзийные конструкции встречаются в самых разнообразных вариантах. Принцип устройства несложен: гибкая сматывающаяся завеса во время работы накручивается на специальный вал, он находится в области перемычки.

Конец гибкого полотна фиксируется на валу. Во время открывания непрерывно увеличивается рулон из слоев завесы, которые плотно ложатся один на другой.

Достоинства:

  • стоят недорого;
  • имеют небольшой вес;
  • потребляют минимальное количество энергии.

Из недостатков можно отметить, что витки полотна, находясь в рулоне, трутся друг о друга, микрочастицы оказывают нежелательное механическое воздействие на слой покрытия.

Подобный узел обладает достоинством: когда длина в рычагах консолей самая большая, приводное напряжение позволительно слегка ослабить.

В период открывания действенное плечо становится короче, полотно заходит в центральную часть ворот. Этим фактором объясняется, почему энергозатраты минимальны. Заметно снижаются нагрузки на сам электропривод, что способствует его надежному функционированию и долговечности. Еще одно положительное качество заключается в том, что скорость движения таких ворот высока.

Нередко вместо металлического каркаса делают раму из брусьев, обработанных специальной антисептической грунтовкой. Устройство деревянного каркаса будет стоить дешевле, по устойчивости и надежности он будет мало отличаться от металлического.

В вертикальные ворота часто врезается дверь, технически сделать это просто. Складывающиеся ворота, к сожалению, оборудовать дверью не представляется возможным.

Пошаговая инструкция изготовления гаражных ворот из дерева

Изготовить деревянные ворота для гаража можно своими руками. Для этого достаточно запастись необходимыми материалами и инструментом, а также освоить некоторые навыки строителя! Рассмотрим данный алгоритм проводимых работ более подробно.

Делаем чертеж и подготавливаем проем

После подготовки места под строительство (выравнивание территории) можно приступать к составлению чертежа. При этом требуется проведение соответствующих замеров, которые помогут определиться с размерами будущего строения.

Создание эскиза будущих ворот гаража следует выполнять в формате стандартного рисунка, где как можно понятнее следует обозначить наиболее важные моменты:

  1. высоту стен;
  2. ширину входного проема;
  3. вид облицовочного материала.

В чертежном плане также следует отразить следующие моменты:

  • Наличие горизонтальной балки и вертикальных стояков из бруса, которые будут формировать проем.
  • Зазор не более 10мм между створками и проемом для свободного функционирования ворот.
  • Установка на каркасе укрепляющих диагональных балок (укосин).

Как только будет подготовлен чертеж, следует приступать к изготовлению проема. Для этого приготовленные брусья смазывают битумной мастикой и устанавливают в грунт, на глубину до 2м. Образовавшиеся просветы ямок можно бетонировать. С помощью саморезов скрепляют перемычку с гаражными стенками.

Монтируем каркас

Сбор каркаса будущих деревянных ворот для гаража производят на ровной площадке, взяв в руки рубанок и брус. После проведения необходимых замеров (соответствующих требуемой высоте) приступают к распиливанию отмеренных досок. Готовые заготовки обязательно обрабатывают рубанком для сглаживания их поверхностей. После этого скрепляют обрезанные части друг с другом при помощи саморезов. Справиться с образовавшимися на изделиях из дерева стыками можно при помощи клея!

Отделочные работы

Чем обшить гаражные ворота снаружи? Для этих целей можно использовать различные материалы:

  1. железо;
  2. пластик;
  3. сайдинг.

Перед тем как проводить отделочные работы на воротах гаража снаружи следует их тщательно ошкурить. Это поможет избежать возникновения пор внутри досок, в которые сможет попасть влага.

Не лишним бывает утепление деревянных конструкций. С этой целью на каркас до обшивки укладывают подготовленные слои теплоизолирующего материала (минваты). Наружная отделка должна накладываться на ровные высушенные поверхности дерева, иначе каркас может «сыграть» либо покрыться плесневым грибком.

Установка петель и крепление створок

После изготовления створок их готовые каркасы навешивают на строение при помощи металлических петель. Для этого следует пригласить дополнительных работников, так как в одиночку выполнить данные манипуляции практически невозможно. Алгоритм проводимых работ будет следующим:

  • Створки с прикрепленными петлями болтами крепят к установленным опорам (трубам либо столбам).
  • Проводят обязательную шпатлевку.

Привариваем засовы

На гаражные ворота можно устанавливать, как внутренние, так и наружные засовы. Наибольшей популярностью пользуются:

  1. сдвижной механизм;
  2. шлагбаум;
  3. засов-вертушок.

С помощью саморезов их аккуратно монтируют к брусьям. При наличии на каркасе специальных металлических накладок возможно приваривание подобных засовов к воротам гаража.

Небольшое отступление

Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.

Готовый шов после удаления излишков  ФОТО: atvarmor.ru

Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.

Правый баллон с эластичной пеной именно тот, который требуется для уплотнения  ФОТО: atvarmor.ru

После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.

Вот такой шов получается после уплотнения  ФОТО: atvarmor.ru

Виды ворот

Для установки в гараж используют 2 вида ворот.

Подъемно-секционные ворота

Данный вид ворот является сборной конструкцией из некоторого числа панелей. Во время открытия гаража, сами ворота по роликам уходят внутрь гаража.

Данная конструкция имеет как положительные аспекты, так и отрицательные:

Плюсы: минимальный уровень шума при открывании, легко открываются и закрываются.

Минусы: невысокая прочность всей системы, трудности при установке и на производстве.

Подъемно-поворотные ворота

Плюсы: сложно взломать, конструкция проще, чем первый вариант, а значит изготовить легче.

Минусы: При резком падении температуры механизм может давать сбой. Сложней устанавливать.

Как изготовить ворота?

Чтобы работа завершилась успехом, важно провести расчеты параметров будущих конструкций. Перед тем как сделать откатные ворота своими руками, определяют их высоту и ширину

При этом обязательно берется во внимание, что общая ширина полотна должна быть хотя бы на 20 см больше, чем ширина въезда, иначе при закрытых воротах будет образовываться заметная щель

Самодельные откатные ворота делают из несущей рамы, в проемы которой вваривают элементы для крепления полотна. Раму лучше всего изготовить из профилированной стальной трубы сечением 60х30, 60х40 или 50х50 мм. Слишком массивное основание делать не стоит, так как его вес будет требовать установки мощной и дорогостоящей автоматики.

Ворота из профлиста — самый распространенный, дешевый и простой в выполнении вариант подобных конструкций. Металлические листы соединяются заклепками или болтами с рамой (обрешеткой), которая изготовляется из трубы прямоугольного сечения размерами 40х20 мм. Такой размер выбран неслучайно: в плоскую сторону трубы легко попасть саморезом, болтом или заклепкой, а небольшая толщина не будет требовать применения мощного инструмента для проделывания отверстий.

Для того чтобы сварить всю конструкцию воедино, понадобится сварочный аппарат и болгарка с двумя кругами: отрезным (для порезки трубы на фрагменты необходимого размера) и зачистным (для очистки от ржавчины и остатков окалины). Если вы хотите обшить автоматические откатные ворота с обеих сторон, то фрагменты внутренней рамы следует располагать на одинаковом расстоянии от краев каркаса.

В том случае, когда конструкция откатных ворот предполагает одностороннюю обшивку, обрешетка смещается заподлицо с будущей фронтальной стороной.

После зачистки сварочных швов можно приступать к покраске каркаса. Для этой операции подходят алкидные эмали или краски по металлу. Швы предварительно грунтуются, краска наносится не менее чем в 2 слоя, причем второй — после полного высыхания первого.

Обшивку закрепляют на каркасе заклепками или саморезами. Во втором случае лучше воспользоваться крепежами по металлу, на кончике которых имеется небольшое твердосплавное сверло. Это позволит сделать все максимально быстро, не тратя время на проделывание отверстий.

Виды

Наиболее распространены 3 вида самодельных подъемных конструкций:

  • подъемно-поворотные или щитовые:
  • секционные;
  • роллетные.

Подъемно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии она поднимается вверх, разворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесным. Первый вид на рычагах представляет собой наиболее простые конструкции, которые обеспечивают плавное и беспрепятственное перемещение створки в горизонтальное положение.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, вдоль которых перемещается рама, пружинного механизма или противовеса с лебедкой. Поднятие может быть ручным с помощью ручки в нижней части корпуса. Это делается легко благодаря растянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм подключением электропривода, тогда поднятие-опускание створки происходит простым нажатием кнопки.

Створка подъемно-секционных ворот собрана из нескольких панелей шириной до 50 см, которые соединены между собой шарнирными петлями. При ее поднятии эти панели (их еще называют ламелями) двигаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Эта конструкция напоминает сэндвич панели, применяемые в строительстве.

Механизм роллетных ворот для гаража такой же, как у створок роллетов в торговых центрах. Складные ламели у них более узкие, чем у подъемно-секционных видов, при открытии они поднимаются и закручиваются в специальный короб небольшой ширины. Поэтому такой тип имеет явное преимущество – экономию места внутри гаража. При этом нет необходимости монтировать под потолком длинные направляющие.

Материалы для каркаса, коробки и направляющих рельс подъемных ворот обычно металлические, но лучше всего выбирать нержавеющую сталь. Коробка может быть выполнена из толстых деревянных брусьев или металлических уголков. Цельные створки подобной конструкции можно изготовить в виде полотна из досок в металлической раме. Снаружи их часто обшивают листовым металлом.

Коробка покрывается антикоррозийной грунтовкой, после этого красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или роллетных воротах обычно тоже изготавливаются из оцинкованной стали или алюминия, внутри листов можно поместить теплоизоляционный материал. Поверхность таких панелей может быть с любой расцветкой – на вкус хозяина. Подвижные элементы конструкции – ролики, муфты, делаются из пластмассы или легких металлов, направляющие – из нержавеющей стали или других материалов, не подверженных коррозии.

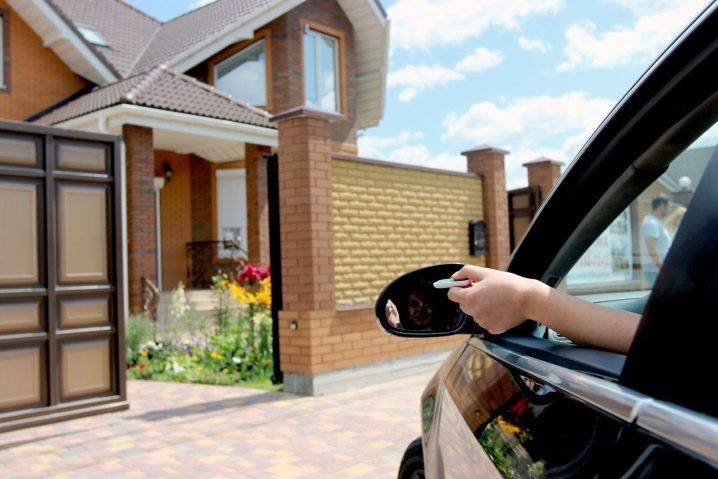

Автоматика открываемых с помощью электропривода дверей поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми створками, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма есть возможность подобрать соответствующий по мощности электромотор, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Самые распространенные схемы, которые легко сделать самому, это:

  • механизмы, установленные на полотно ворот;
  • закрепленные на направляющих;
  • монтируемые на боковые стойки.

Есть возможность заказать готовую конструкцию, в комплект которой уже будет входить автоматический привод для поднятия, такими, например, снабжены многие роллеты с ламелями из оцинкованной стали.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
