Система умный дом и монтаж своими руками – Инструкция и Обзор

Подготовительные работы и пошаговая инструкция


Сложнее всего составить проект, учесть все нюансы и мелочи

Подготовительный этап является самым сложным. Он заключается в составлении грамотного проекта, где должны быть учтены все нюансы. После этого нужно закупить оборудование, материалы и инструменты.

Пошаговая инструкция по монтажу системы автоматизации дома:

  1. Проведение разметки.
  2. Установка приборов управления — двигателей, приводов, подъемников.
  3. Монтаж элементов системы — пульта управления, датчиков, ламп, розеток, теплого пола, бытовой аппаратуры и техники.
  4. Соединение установленного оборудования в единую сеть.

В заключение осуществляется поэтапная синхронизация узлов, проведение настройки, калибровки и испытание системы на всех режимах.

Монтаж системы

После того как все подготовительные работы выполнены, определены цели и задачи, можно приступать непосредственно к монтированию оборудования и прокладке кабеля.

По трудоемкости этот процесс является самым большим и сложным, так как зависит от планируемой функциональности системы и площади дома (или отдельных помещений).

Следующим шагом станут пусконаладочные работы и тестирование как функционирования отдельных элементов, так и всей системы в целом. При необходимости именно на этом этапе вносятся коррективы и проводится повторное программирование. При успешном завершении этого процесса «умный дом» запускается в эксплуатацию.

Представить себе работу «умного дома» без использования современных приборов связи (телефона, персонального ПК или смартфона) практически невозможно, поэтому насущной проблемой становится подключение системы к интернету.

В этом случае управление и контроль всех процессов можно сделать удаленным, а умные гаджеты для дома будут беспрекословно выполнять команды, например, за час-два до прихода с работы включат отопление или сделают уборку в квартире.

Такая удаленная коммуникация с домом не только снимает бремя бытовых проблем и повышает комфортность жилья, но и делает его максимально безопасным.

В этом случае даже забытый включенный утюг не станет проблемой, так как его будет легко отключить, а визит непрошеных гостей вряд ли ускользнет от внимания системы контроля, которая одновременно оповестит о событии и хозяина, и службу охраны (в случае заключения договора обслуживания).

Освещение

Освещение — самая популярная часть «умного» дома, которая у всех на слуху. Создать «умное» освещение можно одним из двух способов. Первый — приобрести «умные» лампочки, светильники и люстры, а затем управлять ими через приложение со смартфона. Этот способ подойдет для тех, кто только переехал или планирует покупать новые осветительные приборы.

«Умные» лампочки Xiaomi

(Фото: mi.com)

Если же не хочется обновлять торшеры, люстры и ночники, а на «умные» лампочки жалко денег, то есть и более бюджетный способ. Можно приобрести «умные» выключатели или беспроводное реле и с их помощью управлять той же люстрой в комнате без необходимости покупать дорогие «умные» лампочки или целые люстры.

Хорошая «умная» лампочка обойдется примерно в ₽1 500. В люстру с пятью плафонами вам понадобится пять таких лампочек, это уже ₽7 500. При этом «умный» выключатель стоит ₽2 000 и ₽1 500 возьмет электрик за работу по его установке. Также при покупке выключателя нужно будет купить и специальный переходник, так как в России монтажные коробки круглые, а большинство «умных» выключателей рассчитаны на прямоугольные, их цена варьируется от ₽300 до ₽700. Итого разница между лампочками и выключателем почти двукратная, при этом последний еще и надежнее, а лампочки придется каждый раз когда они сгорят.

Выключатель Aqara

(Фото: aqara.ru)

Если же не хочется даже менять переключатели, то можно установить в щиток беспроводное реле, которое будет управлять включением и выключением света в разных комнатах. Для этого решения, как и для замены выключателя, вам потребуется вызвать электрика.

Беспроводное реле Aqara

(Фото: aqara.ru)

Помимо реле и выключателей стоит отметить и «умные» розетки, которые можно использовать в паре с простыми ночниками: подобный гаджет будет просто включать/выключать питание по вашим командам или сценариям.

А еще контролировать освещение можно с помощью «умных» карнизов. В карниз встроен специальный моторчик, открывающий и закрывающий шторы, управлять им можно со смартфона, а подключается карниз к обычной розетке. Открытие штор по расписанию может стать отличной альтернативой классическим будильникам, однако стоит помнить, что разбудить может не только свет из окна, но и звук двигающихся штор, что уже звучит не так заманчиво.

«Умный» карниз Aqara

(Фото: aqara.ru)

Перспективы

Развитие технологий сопряжено как с повышением функциональности электроники, так и с ее удешевлением. Логично предположить, что в будущем “умные дома” станут дешевле, и будут уметь больше – в этом случае они наверняка станут более распространены.

Нельзя не упомянуть и о любительских конструкциях – люди, увлеченные техникой и электроникой, часто собирают их вручную, получая результат, не уступающий заводскому. Фото и видео с подобными системами доступны в интернете, и заинтересованный человек может легко собрать их самостоятельно. Однако это опять-таки штучные изделия, и на массовое распространение они влиять не будут.

Оборудование «Умного дома», на которое стоит обратить внимание

Приведём примеры некоторых «умных» устройств, которые могут быть успешно интегрированы в систему умного дома.

Светильник HIPER IoT DL221

Особенностями являются возможность регулировки яркости, настройки таймеров и сохранения комфортных режимов эксплуатации для разных пользователей.Оснащён качественными светодиодами, сенсорным управлением. Может регулироваться угол наклона.Камера HIPER IoT Cam F1 поддерживает облачные технологии, способна работать 8 суток в режиме записи, также в камере реализованы ночной и охранный режимы. Может крепиться к потолку или стене.

Умная сирена c метеостанцией HIPER IoT A1

Датчик позволяет контролировать микроклимат в помещении, может осуществляться управление кондиционером. Может использоваться для оповещения как сирена. Сохраняется история случаев срабатывания.

Умная розетка HIPER IoT P01

Поддерживает облачные технологии, может использоваться для удаленного включения и выключения приборов, поддерживает голосовых помощников – Алису и Google Home. Возможна настройка работы по расписанию. В случае отключения электроэнергии все настройки сохраняются.

Умный сетевой фильтр HIPER IoT PS44

Поддерживает голосовых помощников – Алису и Google Home. Оснащён евророзетками (4 шт) и USB-портами (также 4 шт). Розетки можно включать отдельно друг от друга по расписанию. Предусмотрена защита от короткого замыкания.Фильтр изготовлен из качественного негорючего пластика. При отключении электроэнергии настройки не сбрасываются.

Лучшие системы отопления «Умный дом»

Климатическое оборудование, установленное в загородном доме, офисе или городской квартире, потребляет большой объем энергии. Основную часть времени жильцы или сотрудники компаний отсутствуют в помещении, что позволяет снизить температуру воздуха и сократить расходы на отопление без создания атмосферы дискомфорта. При использовании масляных обогревателей, конвекторов, инфракрасных нагревателей организовать управление климатом помогут умные розетки, которые будут контролироваться интеллектуальной электроникой. Предлагаем рассмотреть три комплекта, которые различаются сложностью монтажа, но обладают хорошим функционалом.

Hommyn Управление климатом KH-30-WZ

Разработка предназначена для управления обогревателем и увлажнителем воздуха. В составе комплекта центральный контроллер, выполняющий функцию координатора mesh-сети, детектор температуры и влажности, умная розетка. Передача информации между устройствами выполняется с помощью зашифрованного радиоканала. Контроллер получает данные, обрабатывает, запускает сценарии, отправляет push-уведомления на смартфон владельца недвижимости. Есть настройка хранения данных в облаке. К централи можно подключить сенсоры системы безопасности, автоматического освещения.

Для мониторинга климата помещения задаются параметры зоны, в которой сенсор измеряет температуру, влажность воздуха. Эти настройки корректируются с помощью приложения в смартфоне. Умные розетки связываются с контроллером по Wi-Fi, включают или отключают подключенное климатическое оборудование.

Достоинства:

  • Два протокола связи;
  • Элементы крепления в комплекте;
  • Хорошие возможности для расширения;
  • Чувствительные сенсоры.

Недостатки:

Не обнаружены.

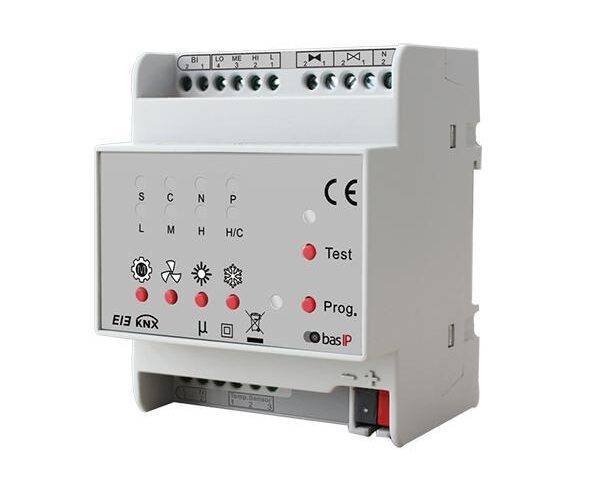

BAS-IP KA-30

Контроллер, предназначенный для установки на DIN-шину. Используется для управления отоплением, кондиционированием. Регулирует скоростью работы кондиционера – выбирает один из 4 предустановленных режимов. Управляет четырьмя клапанами, анализируя информацию от внутренних и внешних датчиков температуры. Контролирует положение штор кондиционера, управляется с температурной панели.

Предназначена для многоквартирных домов, бизнес-центров, административных зданий. Можно перевести в ручной режим управления. Для питания необходимо напряжение 21-30 В. Работает при температуре от -5 градусов, что позволяет устанавливать в щитки, расположенные в подъездах и холлах.

Достоинства:

  • Небольшие размеры;
  • Продолжительный срок службы;
  • Устойчивость к скачкам напряжения;
  • Высокая скорость обработки информации;
  • Простой монтаж.

Недостатки:

Высокая цена.

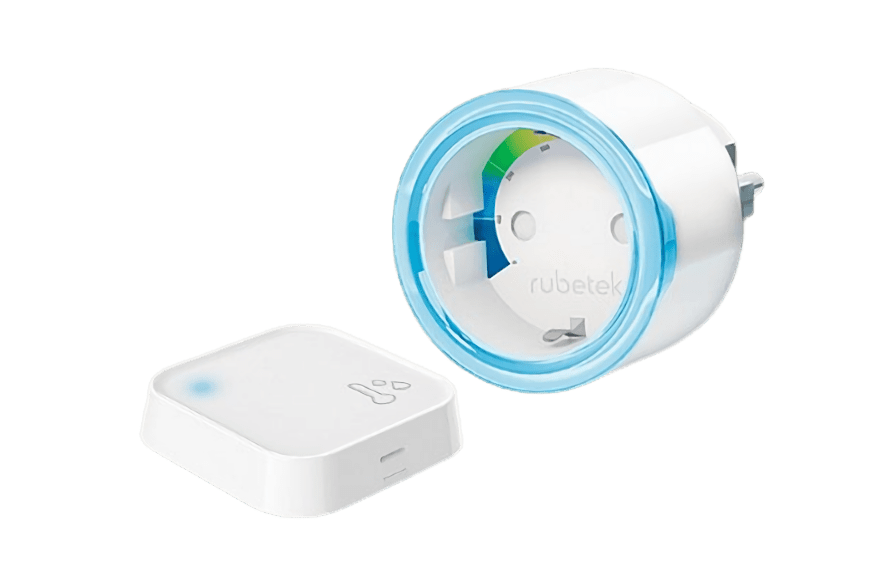

Rubetek RK-3591

Дачный вариант «умной розетки», предназначенный для подключения обогревателя. Встроенные сенсоры температуры, влажности обеспечивают контроль над основными климатическими показателями в помещении. Информирует пользователя о превышении предустановленных параметров. Может работать в паре с кондиционером, увлажнителем воздуха, инфракрасным обогревателем.

При работе не требуется постоянный контроль пользователя: управление осуществляется по сценариям в автоматическом режиме. Информация отправляется на мобильное приложение, установленное в смартфоне или планшете. Передача данных по Wi-Fi через домашний или мобильный роутер. Допускается подключение климатической техники, мощностью 2,3 кВт, справляется с пиковыми нагрузками в 3 кВт.

Достоинства:

  • Термостойкий пластик корпуса;
  • Предупреждение о слабом заряде батарей;
  • Дальность срабатывания детекторов 30 м;
  • Простой монтаж сенсора;
  • Низкая цена.

Недостатки:

Нет возможности для расширения функционала.

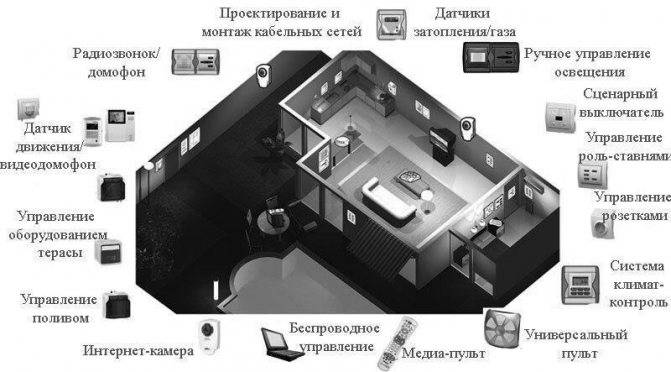

Схема «умного дома»

Перед началом работ по установке необходимо составить схему, позволяющую определить все точки монтажа, способы соединения, коммуникации и контроля за элементами.

Схема комплекса включает в себя множество элементов, например, камеры, видеосервер, датчики исполнители

Схематическое изображение позволяет наглядно представить себе конфигурацию, принцип действия системы, определить наиболее ответственные её узлы и участки. Она состоит из трёх основных групп элементов:

  • Датчики. Они являются «органами чувств» системы, сигнализирующими об изменениях или обнаруженных нарушениях.
  • Исполнительные элементы, механизмы. Эти устройства осуществляют непосредственное воздействие на коммуникации, изменяют режим работы, переключение или регулировку.
  • Приборы управления, контроллеры, серверы. Это центральная часть системы, производящая контроль, выполняющая установленные программы и управляющая её функционированием.

Это поможет наглядно представить себе конфигурацию, обнаружить допущенные ошибки, составить спецификацию на состав системы.

Виды связи и подключения

Вариантов всего два:

  • подключение и связи между элементами по проводам;
  • беспроводное подключение и обмен сигналами.

Первый вариант работает надежнее, обмен сигналами и реакции происходят быстрее, комплектующие стоят дешевле. Все компоненты соединяются проводами. Вариант беспроигрышный для новостроек. Перед началом монтажных работ необходимо разработать проект. Лучше доверить проектирование профессионалам. В зависимости от функционала и размеров квартиры (дома), проводов может быть очень много. Количество материала для монтажа так же определятся проектом. Скрытая проводка выполняется по пробитым в стенах каналам (т.н. штраба). По окончании монтажа и коммутации, штрабы заделываются, проводки не видно (скрытая). Метод применим для квартиры и для загородного дома, если это новостройка или планируется ремонт.

Беспроводной вариант не требует монтажа проводов между компонентами и монтируется быстро. Однако компоненты ее стоят дороже и их элементы питания требуют своевременной и частой замены.

Поэтапный план

Итак, теперь осталось составить план предстоящих работ. Опять же повторимся — такое хорошее дело как «Умный дом», требует к себе профессионального отношения. Наличие поэтапного плана даст возможность оценить объем предстоящих работ и предвидеть заранее все плюсы и минусы каждого этапа работ.

Профессионалы советуют — на первом месте по важности стоят электромонтажные работы. Как минимум необходимо понять состояние электропроводки

Если она изношена, то она сама станет дополнительным источником неприятностей для жилища. Помимо всего прочего это просто небезопасно.

Да конечно есть беспроводные системы. Но и для их полноценной работы требуется наличие электричества. Да хотя бы для той же самой панели управления необходима электропроводка. Понятно, что такие системы дублируются автономными источниками питания. Но ключевое слово — «ДУБЛИРУЮТСЯ», а не заменяют.

Если датчики могут работать автономно, от батареек, то для контроллера и разнообразных исполнительных устройств (реле, электромоторы, умных патронов и так далее) необходимо провести проводку чтобы сделать монтаж в нужном месте.

Мало того, необходимо учесть и перспективу будущей модернизации умного дома.

Для этой цели и нужен проект. Он позволит заранее наметить места установки для умных устройств с постоянным электропитанием. А вы сможете проверить возможность прокладки электрокабеля в нужных местах.

Если предполагается использовать уже имеющиеся домашние розетки лучше заранее убедиться что подрозетники подходят по размерам к предполагаемым модулям, которыми будет окружён умный дом.

Для некоторых реле и выключателей необходимо наличие третьего заземляющего провода или нулевой фазы. Тут нужна помощь профессионального электрика.

Если нет, то лучше поискать такие модификации реле, где нет необходимости обязательного подсоединения к нулю.

Схемы систем умного дома — сочетание приборов

Используя различные сочетания возможностей приборов, мы можем научить своими руками наш дачный дом многим интересным трюкам.

Например, зимой, перед нашим приездом автоматически включить отопление. Закрыть окна шторами, когда встало солнце или ставнями, когда пора ложится спать, заранее подогреть воду для душа, воспрепятствовать проникновению на дачу злоумышленников, использовать автоматическое освещение.

Такие устройства не особо сложно собрать, соединив готовые блоки. Скажем, реле времени и автоматические шторы, датчик движения и освещение и т.д.

Спаять узел умного дома по готовой схеме не столь сложно, как может показаться

Кто хоть немного дружит с паяльником и знает основные обозначения электронных деталей, может собрать ряд узлов самостоятельно. Достаточно найти в сети подходящую схему и купить необходимые реле, датчики и прочие детали. Мы так же в серии статей расскажем как сделать автоматическое отопление, автоматическое освещение, как сделать автоматическую противопожарную защиту и защиту от проникновения злоумышленников своими руками.

Такой подход, кроме того, что интересен, будет минимален и по финансовым затратам. Так, к примеру, вполне реально собрать описанную выше систему полива.

В результате ваш дом постепенно наполнится различными устройствами, не зависящими или мало зависимыми друг от друга. Каждое, из таких устройств будет выполнять одну или несколько функций.

В целом же такая сеть самостоятельно будет решать задачи, которые входят в обязанности умного дома. Если самостоятельно справиться с проблемой у неё не получится, она подаст сигнал хозяевам, позовет на помощь полицию или пожарную команду. Но об этом мы поговорим в других статьях об умном доме на даче своими руками.

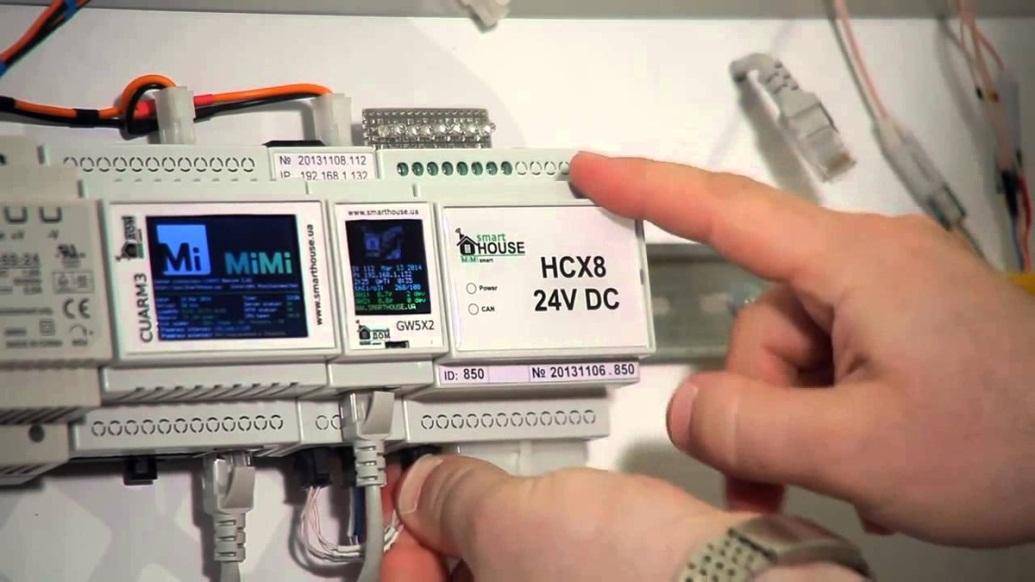

Как сделать Умный дом своими руками

Установка интеллектуальной системы «Умный дом» требуют правильного исполнения, поэтому многие пользователи обращаются за помощью к профессионалам. Однако обладая лишь элементарными навыками, монтаж и подключение аппаратуры вполне доступно осуществить своими руками.

Все оборудование для организации умного дома условно делится на три основные категории:

  • датчики – реагируют на происходящие изменения и отправляют сигнал на основное устройство;
  • центральный контроллер – обрабатывает полученную информацию, принимает решение и отправляет сигнал на приборы;
  • исполнительные устройства – элементы, которые получают и беспрекословно выполняют команды.

Все компоненты системы подключаются к смарт-системе посредством проводной и беспроводной связи. Первый вариант считается устаревшим, но до сих пор остается самым надежным способом соединения в отличие от второго, который, напротив, менее стабилен. Связь между приборами в этом случае осуществляется посредством Wi-Fi, Bluetooth и других стандартов.

Датчики, видеокамеры и другие элементы

Основные функции в системе умного дома выполняют датчики. Условно их можно разделить на две группы: отслеживающие движение и реагирующие на изменение состояния окружающей среды. Первые используются в охранных целях и реализации интеллектуальной подсветки. К ним относятся:

Тип устройстваОписание
Датчик движенияРеагирует на изменение ультразвукового или инфракрасного поля
Датчик присутствияИспользует аналогичную технологию, но более чувствителен к изменению параметров
Индикатор присутствияИспользуется для управления светильниками и бытовой техникой
Извещатель разбитого стеклаРеагирует на звук при разрушении стекол
Фотоэлектрический датчикОпределяет перемещение человека, подходит для установки в дверных проемах или на въездных воротах
Лазерный датчик перемещенияРеагирует на движение даже небольших объектов и характеризуется охватом большого радиуса.
Камеры, микрофоныПозволяют дистанционно отслеживать события, происходящие в доме

Если датчики движения способны функционировать самостоятельно, сенсоры, реагирующие на параметры окружающей среды работают в совместно с инженерными сетями. В эту группу входят:

Тип устройстваОписание
Внешний температурный датчикСчитывает значения о температуре воздуха вне помещения
Внутренний температурный датчикПолучает данные о температуре внутри дома
Газовый регистраторРеагирует на утечку газа пронзительным сигналом
Противопожарный сенсорРеагирует на появление дыма и повышение температуры воздуха в помещении
Датчик давления водыКонтролирует уровень давления в трубах, в случае изменения показателей самостоятельно принимает решение о перекрытии потока
Сенсор протечкиОтслеживает состояние труб и в случае появления воды, подает сигнал
Датчик сыростиДемонстрирует повышенные показатели влажности и указывает на проблемы с отопительной системой
Датчик дождяИспользуется на участке во время полива, регулирует подачу воды

Система управления и связи

Важную роль в организации «Умного дома» играют различные системы. В зависимости от назначения различают следующие виды.

РазновидностьФункциональное назначение
Система связиОбеспечивает взаимодействие всех элементов и передачу информации
Система управленияОтвечает за работу всех устройств
Осветительная сетьКонтролирует уровень освещения в помещениях
Сеть электропитанияОсуществляет бесперебойную подачу электричества
Система контроля микроклиматаВключает отопление, вентиляцию и кондиционирование. Регулирует температуру, уровень влажности,
Система водоснабженияКонтролирует подачу воды, очистку канализации
Система безопасностиВключает систему видеонаблюдения и контроля доступа в помещение, охранную сигнализацию.
МультирумКонтролирует автоматическое включение и отключение аудио и видеоустройств.

Порядок монтажа

  • Установить серверный шкаф и проложить сеть кабелей, после чего замаскировать монтажными коробками.
  • В техническом помещении установить выключатели, разместить оборудование для электроснабжения, подключить автоматику.
  • Установить систему управления, акустические колонки, в соответствии со схемой произвести монтаж приборов.
  • Выполнить проверку системы в тестовом режиме для выявления просчетов и недоделок.
  • На завершающем этапе произвести окончательную настройку аппаратуры, и ввести систему в эксплуатацию.

При правильном выполнении всех этапов работ, начиная с создания проекта и заканчивая установкой оборудования, «Умный дом» начнет эффективно функционировать, обеспечивая комфорт и безопасность его обитателей.

Канализация и водоснабжение

Давление в водопроводной системе дачного домика часто далеко от идеала. Датчик, контролирующий напор воды, сможет включать насос при недостаточном давлении, и проблема будет решена. Полезное дополнение – поддержание заданной температуры в накопителе с горячей водой. Таким образом, можно добиться бесперебойной подачи подогретой воды и существенно сэкономить электроэнергию.

Канализационная система дачного дома тоже может быть усовершенствована. Если в зимний период пользоваться ею от случая к случаю, она может перемерзнуть, что очень неприятно. Хорошее решение – прокладка и подключение обогревающего кабеля. Система будет включать его в работу при снижении уличной температуры до заданных значений, что позволит избежать неприятных проблем с канализационной системой.

Функции умного дома

Функциональность проекта

Функции и возможности умного дома почти безграничны. Поэтому рассмотреть придется только некоторые из них.

Управление светом

Свет можно регулировать при помощи нескольких устройств. Например, для регулирования уровня освещенности можно установить диммеры. Такие устройства, правда, будут работать только в определенных случаях. Они не станут срабатывать в лампах дневного света.

Выключатели устанавливаются на том месте, где обычно находятся выключатели света. С их помощью свет можно включать и выключать.

Бытовые приборы

Управление электроприборами

Бытовую технику можно включать и выключать с помощью таких же выключателей, как и в случае с регулировкой света.

Наблюдение

Система наблюдения Систему наблюдения можно оборудовать так, что за камерами, расположенными в доме, появится возможность следить даже с рабочего места. Это не очень сложно, систему видеокамер можно установить в качестве первой функции будущего умного дома. Суть такой технологии в том, что сигнал от камер передается на определенный компьютер. Данные с датчиков и камер можно получать даже на портативные устройства.

Одновременно с видеокамерами можно установить и датчики движения. Они будут работать по тому же самому принципу. Чтобы наладить ПО в компьютере, надо только скачать соответствующие модули с открытым кодом. Для того чтобы в будущем уметь регулировать и модифицировать код, придется немного разобраться в устройстве таких систем. Это проще, чем изучение программирования.

Желание и труд помогут преодолеть препятствия в освоении увлекательной науки по созданию умного дома. Надо только не бояться нового, и со временем появится даже увлеченность процессом.

Заключение

Если вы всё ещё не знаете, зачем вам нужен умный дом, смотрите как можно использовать датчики из этой подборки. Берём такой набор:

Умная лампочка HIPER IoT A60 (1 090 руб.) Умный ИК датчик HIPER IoT IR (1 190 руб.) Умный датчик открытия HIPER IoT D1 (1 190 руб.)

Теперь настраиваем сценарий через приложение HIPER IoT, и получаем результат:

Дверь открылась, лампа зажглась – идеально для гардеробных.

Это самый простой сценарий, который уже сэкономит ваше время, и всего за 2 280 руб. Таким образом, можно создать самые навороченные сценарии использования бытовой техникой, докупая аксессуары HIPER.

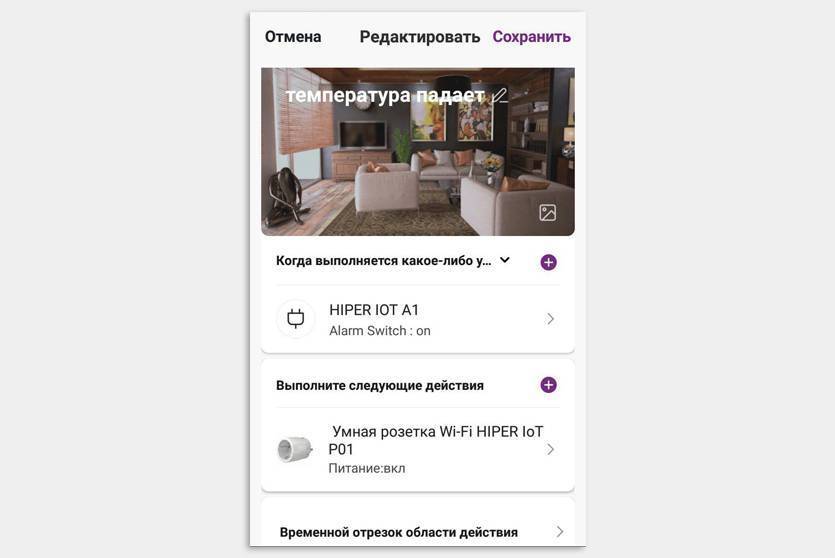

Другой сценарий с использованием умной розетки:

Температура падает, включается обогреватель через умную розетку.

Также можно управлять «умным домом» можно при помощи голосового помощника Алиса. Вы приходите домой, открываете дверь и голосом сообщаете: «Алиса, я дома».

В результате включится кондиционер на 20 градусов, включится умная розетка (ее можно задействовать по-разному, от включения радио приёмника, торшера, телевизора, медиацентра, до чайника или мультиварки) и свет с теплым зеленым оттенком.

Настройка такого сценария выглядит следующим образом:

И таких сценариев можно придумать и настроить великое множество.

Вы приходите домой и открываете дверь. Срабатывает датчик открытия дверей, который активирует включение света в прихожей, не слишком яркого, теплого оттенка, а ИК-датчик уже дал команду включиться телевизору, или медиацентру.

И в какой-то момент вы уже не будете представлять, как раньше жили без этих гаджетов, которые упрощают жизнь и экономят время, позволяя заниматься любимыми делами не думая о домашней рутине.
