Этапы проектирования вентсистемы
Объем и содержание проекта будут меняться в зависимости от его сложности, но основные составляющие будут примерно одинаковыми. Так, на предварительной стадии составляется технический проект, который, по сути, является ТЭО (технико-экономическим обоснованием). На этой стадии специалисты выезжают на объект для фиксации изначальных сведений, включая назначение и функции сооружения или помещения, его площадь, количество жильцов/служащих.
Первоначальный этап завершается подбором оборудования, рассмотрением основных характеристик и свойств. Принимаются оптимизационные решения по взаимодействию с прочими инженерными системами. А расчет воздухообмена каждого конкретного помещения осуществляется согласно техническим условиям, строительным и санитарным нормам.
Далее разрабатывается схема для расчета диаметра и площади воздуховодов и определяется уровень шума. Чертежи отправляют на согласование. Дизайнер проекта или непосредственный заказчик может внести изменения.
На следующем этапе, после согласования, готовят пакет документов по сантехническим, строительным работам и электрическому питанию.
Только после завершения всех перечисленных стадий выполняют монтаж вентиляции и ее запуск.
Высота потолков играет немаловажную роль в проектировании вентиляционной системы. Существенно усложняет задачу низко размещенный потолок, как правило, встречается такое в гостиной, спальне и кухне, в случае, если коридор полностью примыкает к стенке жилой комнаты
Немаловажное значение в проектировании имеет также рациональное распределение средств, предназначенных для приобретения оборудования и материалов. На современном рынке представлен огромный ассортимент техники и устройств различных производителей разной ценовой категории
Для закупки оборудования понадобятся специальные расчеты:
- С помощью площади и назначения помещения, указанного в поэтажном плане сооружения, определяется необходимая производительность. Исчисляется показатель в м3/ч.
- Учитывая производительность, значение температуры воздуха на выходе вентиляционной системы и минимальную температуру окружающей среды определяют мощность калорифера. Используется канальный нагреватель исключительно в холодное время года в качестве обогревателя здания.
- Характеристики вентилятора зависят от длины и сложности трассы. Для расчетов необходимой мощности используются вид и диаметр воздуховода, переходы диаметров, количество изгибов.
- Расчет скорости воздушного потока в воздуховодах.
- Скорость воздуха влияет на уровень шума.
Бюджет проекта рассчитывается после завершения всех расчетов, нанесения на план здания предполагаемых вентиляционных каналов. Составленное ТЗ должно быть одобрено заказчиком и ведомственными структурами.
В частном доме проект на вентиляционную систему должен быть на руках еще до закладки фундамента. Все детали необходимо продумать заранее до мелочей, что позволит обеспечить эффективную систему воздухообмена
Специализированные помещения
Особенности изготовления вентиляции напрямую зависят от функций и специфики помещения, где она будет установлена. Если естественный тип не может обеспечить эффективный воздухообмен, придется установить принудительный. Такая разновидность подходит для специализированных комнат, таких как ванная, кухня и туалет.
Устанавливая важные узлы будущей системы, нужно руководствоваться определенными требованиями:
Вытяжные установки для кухни должны обрабатывать максимально больше свободного пространства над варочной панелью, но не перекрывать вытяжную решетку сверху стены.
Чтобы снизить расход электричества во время работы вентилятора для ванной, его нужно присоединить к выключателю света. В таком случае устройство будет запускаться только при пребывании человека комнате.
Вентиляцию санузла оборудуют специальным коробом, который связан с общей шахтой, а на вентиляторы устанавливаются обратные клапаны. Таким образом воздушные потоки из туалета и ванной не будут смешиваться.
Модели для ванной должны быть максимально надежными и устойчивыми к воздействию повышенной влажности
Специалисты советуют использовать приборы, закрепленные в полипропиленовый или акриловый корпус.
При покупке бесшумного вентилятора важно понимать, что работают такие устройства гораздо тише, но они расходуют очень много электрической энергии.
Как рассчитать воздухообмен в частном доме
В помещении всегда должен происходить непрерывный обмен воздуха. Процесс важен и в холодное, и в теплое время года.
В первую очередь это необходимо для поддержания санитарно-гигиенических норм, для очистки воздуха от пыли, грязи, повышенной влажности. В закупоренном помещении возникает «эффект консервации», и все микробы и бактерии размножаются в повышенном темпе.
Кроме того, посредством воздухообмена может проходить процесс охлаждения или нагрева помещения.
Особенности организации воздухообмена в помещениях регулируются Строительными нормами и правилами (СНиП).
Различают нормы для общественных зданий, жилых многоквартирных домов, промышленных построек и общие нормы и требования.
В помещениях жилой направленности вентиляция бывает:
- с естественной циркуляцией воздуха;
- с механической (включая функцию отопления);
- смешанная.
Поступление кислорода в комнаты происходит через окна, форточки, стеновые клапаны. Удаление обычно производится через вытяжки в кухнях, ванных комнатах, санузлах.
- до 30 м 3 /час на 1 м 2 при условии, что на 1 человека приходится менее 20 м 2 площади;
- от 30 м 3 /час — если более 20 м 2 .
В кухонные помещения воздух проникает так же, как и в жилые. Но работа плит, пар от приготовления еды делают необходимой организацию усиленной естественной тяги либо установку вытяжек.
Нормы для кухни: от 60 до 100 м 3 /час.
В санузлах воздухообмен должен быть от 25 м 3 /час, т. к. должны удаляться неприятные запахи и химикаты. В комнатах, где стирается и сушится белье, — от 90 м 3 /час. Поступает воздух через двери и дверные щели из соседних комнат.
В офисных помещениях воздухообмен составляет от 60 м 3 /час на одного человека.
Можно выделить главные требования к системе вентиляции в помещении:
- полноценное снабжение свежим воздухом;
- бесшумность;
- приток и отток;
- экономичный расход тепло- и электроэнергии.
Приток воздуха в помещение осуществляется следующими способами.
- Сквозь неплотные ограждения.
Процесс называется инфильтрация. Заключается в поступлении воздуха сквозь стены, щели в оконных рамах и дверных проемах.
Производится путем открытия окон и дверей полностью или частично. В зависимости от широты обмена меняется скорость полной замены воздуха в помещении: от 3-х до 80-ти минут.
- Встроенные клапаны инфильтрации.
Представляют собой специальные отверстия в оконной раме, через которые проникает воздух с улицы. При отсутствии таковых используют специальные клапаны с заглушкой, которые помещаются либо в стену рядом с окном, либо над радиатором, для получения теплого воздуха.
Речь идет об использовании вентиляторов, калориферов, фильтров, шумоизолирующих элементов.
Система вытяжки воздуха бывает двух видов:
Естественная система применяется в том случае, если нет необходимости в отведении больших объемов воздуха. Либо тогда, когда в конструкции здания предусмотрена вентиляционная шахта. Механическую же используют в санузлах, ванных комнатах, кухнях, т. е. там, где нужно очищать крупные потоки воздуха. Для этого используют встраиваемые вытяжки, электрические вентиляторы.
Монтаж вентиляционной системы
Установка вентиляции невозможна без ряда материалов:
- фланцевых шин;
- разнокалиберных уголков;
- саморезов;
- шпилек;
- анкеров;
- монтажной пены и скоб;
- армированного скотча;
- обратных клапанов;
- вентиляционных труб (пластиковых либо оцинкованных).
Этапы установки вентиляционных систем
Самостоятельный монтаж вытяжки осуществляется за несколько этапов:
- Подготовка необходимых инструментов и определение объёма работ.
- Разметка поверхности. Приточное оборудование располагают на высоте полуметра от пола, вытяжное – в 15–30 см от потолка.
- Просверливание отверстий шириной на 1,5–2 см больше сечения трубопровода.
- Тщательное очищение поверхности от грязи.
- Установка и закрепление вентиляторов. Их диаметр должен быть на 1–2 см меньше сечения труб.
- Фиксация труб в просверленных отверстиях.
- Заполнение пустых промежутков монтажной пеной.
Аналогично осуществляется установка оборудования во всех комнатах.
Закончив вывод и обустройство вытяжки, рекомендуется надеть на конец каждой трубы декоративную решётку.
Требования к вытяжке в специализированных помещениях
Специфика монтажа систем вентиляции зависит от назначения помещения. Там, где естественная вентиляция не способна гарантировать качественное обновление воздуха, монтируется принудительная. В большинстве случаев, специальными вентиляционными устройствами оборудуют ванную, кухню, туалет.
При их установке рекомендуется придерживаться определённых требований:
- Кухонные вытяжки должны охватывать пространство над варочной панелью, не перекрывая вытяжную решётку на верхней части стены.
- Для экономии электрической энергии, при установке вентилятора в ванной своими руками, его лучше подсоединить к электровыключателю света.
- Для вентиляции санузла используют специальный короб, соединённый с общей шахтой. Воздушные потоки из ванной и туалета не будут перемешиваться, если установить на вентиляторы обратные клапаны.
- Для ванной рекомендуется оборудование с высокой степенью защиты от влаги. Более долговечными и качественными считаются устройства в полипропиленовом или акриловом корпусе.
- Приобретая бесшумные модели вентиляторов, стоит понимать, что использовать их намного удобнее, но электроэнергии они будут потреблять больше стандартных.
Виды и особенности
По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва) вентиляцию в доме можно разделить на три типа:
- Естественная;
- Приточная, или как её ещё называют, механическая;
- Приточно-вытяжная установка с рекуперацией тепла.
petrovk:
– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.
Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.
При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.
При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.
Один из вариантов — установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.
На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.
Консультант нашего форума Елена Горбунова(ник на форуме Matilda):
– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.
Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.
Часто возникает вопрос,
а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.
Пользователь нашего форума Владимир (ник на форуме Беспечный ангел) считает что:
– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.
Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов — применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.
Matilda:
– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал — это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.
Правила составления проекта вентиляции
Полноценная работа вентиляционной системы напрямую зависит от точного вычисления технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.
Разработка схемы размещения оборудования и разводки труб дает возможность заложить в проект каналы для вытяжки спертого воздуха. Кроме того, удобно будет отрегулировать высоту потолков в помещениях с учетом дополнительного пространства для прокладки отходящих труб.
Расчет вентиляции и аспирации необходимо проводить еще на этапе архитектурного планирования жилого объекта
Если же проводить монтаж вентиляции при перепланировке/реконструкции здания, нужно специально штробить стены под вентиляционные каналы или устанавливать массивные приставные шахты, которые выглядят совсем не эстетично.
Именно на этапе инженерного проектирования системы воздухообмена определяют базовые технические решения:
- способ распределения воздушных потоков в доме;
- тип вентиляции и вытяжных шахт;
- наличие фильтрационного оборудования.
Однако при расчетах вентиляционной системы инфильтрацию не принимают во внимание, поскольку вклад в циркуляцию воздушных потоков ничтожно мал. Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений
Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома
Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома
На качество воздуха в жилых и подсобных помещениях влияет много факторов. При разработке проекта вентиляции, кроме конструктивных особенностей частного сооружения, учитывают разные общепринятые стандарты и объективные показатели. Также немаловажную роль в этом процессе играют персональные предпочтения владельца дома и доступный бюджет.
Проектирование вентиляционных систем выполняют по такому плану:
- На начальном этапе составляют техническое задание.
- Второй шаг – выбор оптимальной концепции воздухообмена в частном доме.
- Следующий этап – разработка схемы с расчетом уровня, создаваемого вентиляцией, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
- Дальше следует подготовка чертежа для утверждения заказчиком.
- Последний этап – окончательное оформление и сдача готовой схемы вентиляции.
Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования придется демонтировать части строительных конструкций или декоративную отделку. Поэтому фильтры, нагреватели, вентиляторы и другие компоненты системы лучше разместить в специальном техническом помещении.
Это также решит проблему организации эффективной изоляции шума работающей вентиляционной установки.
В процессе разработки проектной документации нужно дополнительно изучить вопросы будущей эксплуатации и обслуживания вентиляционной системы.
Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.
При разработке схемы вентиляции нужно акцентировать внимание на некоторых технических особенностях:
- объемы вытяжных и приточных воздушных масс должны быть сбалансированными;
- свежий и чистый воздух подается лишь в жилые комнаты, а отработанный – удаляется из подсобных помещений;
- не допускается объединение вытяжки из кухни и санузла в один вентиляционный канал;
- скорость течения воздушного потока в вытяжных трубах и магистральных воздуховодах не должна превышать отметку 6 м/с. На выходе из решетки максимальный показатель — 3 м/с;
- вентиляционные шахты, которые проходят по улице, нужно утеплять изоляционными материалами толщиной не меньше 5 см.
Специалисты рекомендуют выбирать принципиальную приточно-вытяжную схему. Устроенная вентиляция такого типа будет эффективно справляться с подачей свежего воздуха и фильтрацией внутреннего.
Правильный подход к устройству циркуляции воздушных масс поможет создать благоприятный и комфортный микроклимат в доме.
Нормы для вентиляции в частном доме
Для точного и правильного проектирования вентиляционной системы нужно провести расчёты, учитывая при этом два базовых норматива – расход наружного воздуха и кратность воздухообмена. Кратность (интенсивность) воздухообмена определяется числом обменов воздуха за один час. Для вычисления кратности необходимо объем поступающего в течение определенного периода (чаще всего в течение 1 часа) воздуха разделить на объем помещения, куда он подается. В комнатах постоянного нахождения людей его нормативное значение – один объем в час, в других помещениях, где жильцы лишь изредка бывают (подсобки, гардеробные) – всего 0,2 за аналогичный период времени. Что касается нормы расхода воздуха, то она зависит от характеристики помещения и его площади. Чем большим объемом обладает комната, тем меньший расход воздуха на одного человека. К примеру, если объем жилого помещения на 1 человека больше 20 м3 – расход воздуха будет 20 м³/час. Если же на 1 жителя выделено меньше 20 м3 объема помещения – нормативный показатель увеличивается до 30 м³/час. В уборную и ванную должно поступать не менее 25 м3/ч. Норма расхода воздуха в кухне зависит от характеристики используемой плиты: при 2-конфорочных плитах – не менее 60 м3/ч, при 3-конфорочных – 75 м3/ч, при 4-конфорочных плитах – не менее 90 м3/ч.
Все нормативы рассчитываются для помещений с базовым температурным режимом — +18 °C или +20°C в угловых комнатах.
Виды вентиляции: приточная и вытяжная
Задача вентиляции — обновлять воздух. Взамен удаляемого из помещения воздуха с улицы должен поступать свежий. Поэтому любая система вентиляции состоит из двух частей — приточной и вытяжной. Конструктивно эти две части вентиляционной системы различаются.

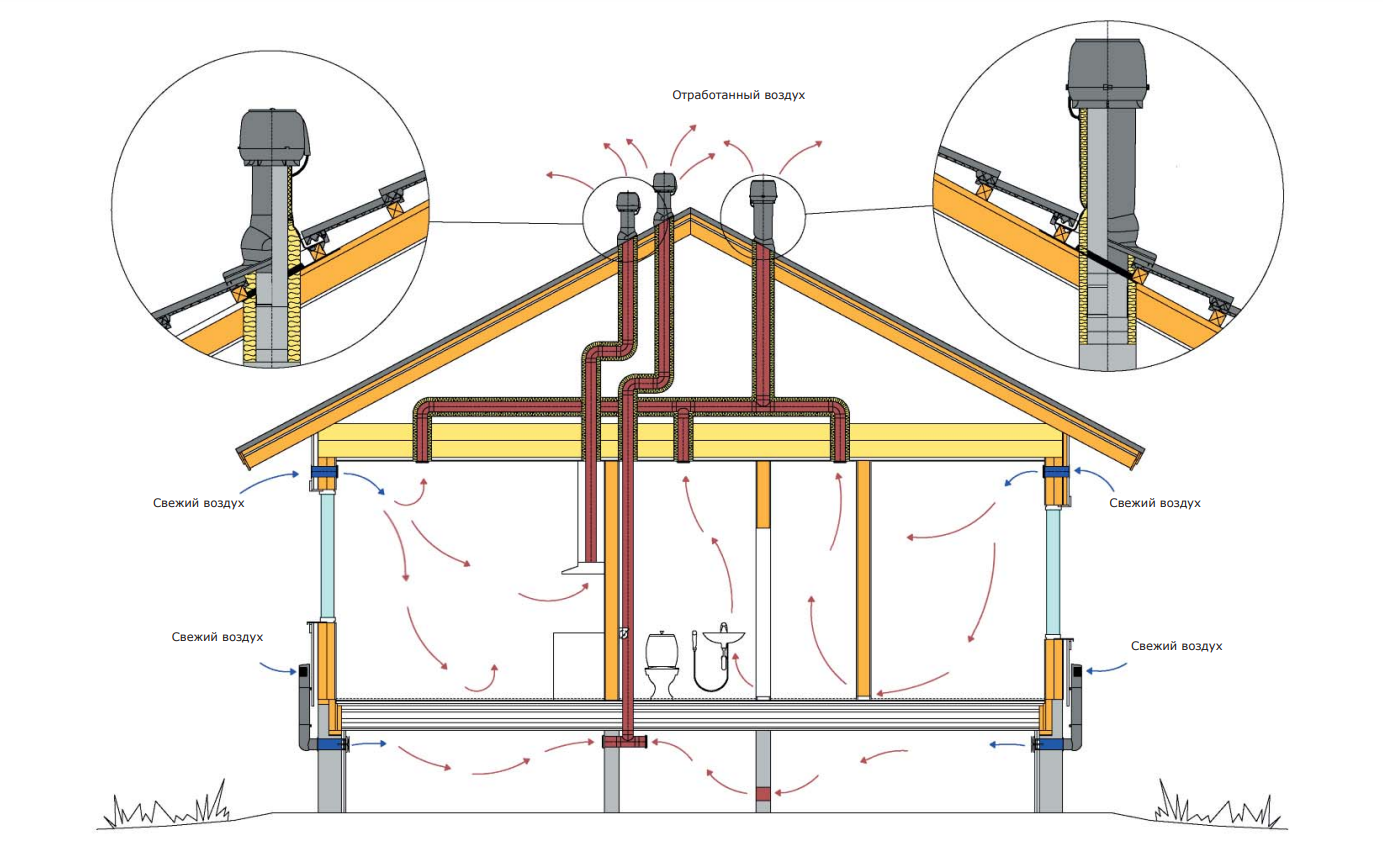

Движение воздуха через приточную и вытяжную вентиляцию
Вытяжная вентиляция представляет собой, как правило, одну или несколько вертикальных труб, через которые отработанный воздух выводится из помещения на улицу. В такой схеме воздух движется под действием естественной разности давлений на концах трубы (естественная вентиляция). В вентканал может устанавливаться вентилятор, обеспечивающий эффективную работу системы с заданной производительностью (принудительная вентиляция). Привычные всем вентиляционные решетки под потолком санузла или кухни — это как раз вытяжная вентиляция.
Одно из оптимальных мест для размещения вентилятора — на крыше. Такое решение имеет несколько преимуществ:
вентилятор работает одновременно на все вентиляционные каналы, подключенные к нему;
шум от вентилятора не проникает в помещение;
для ремонта и замены к вентилятору есть свободный доступ.
Крышные вентиляторы марки VILPE устанавливаются на воздуховоды диаметром 125 мм, способны работать в диапазоне температур от -40 °C до + 80 °C и позволяют регулировать воздухообмен от 0 до 400 м³/час.
Приточная вентиляция обеспечивает поступление в помещение свежего воздуха с улицы. Конструктивно это могут быть специальные отверстия в рамах окон, отверстия в стенах, или более сложные решения с очисткой и подогревом (охлаждением) входящего воздуха.
Исторически сложилось так, что приточной вентиляции уделяется недостаточно внимания. Дома строились без обособленной приточной вентиляции, потому что через неплотности деревянных рам, через щели в дверных косяках и через форточки в помещение проникало достаточно воздуха для нормальной работы вентиляции.
С широким распространением пластиковых окон, отличающихся высокой герметичностью, возникла проблема: вытяжная вентиляция перестала функционировать с должной эффективностью. Как следствие, воздух в помещениях стал застаиваться и насыщаться избыточной влагой.

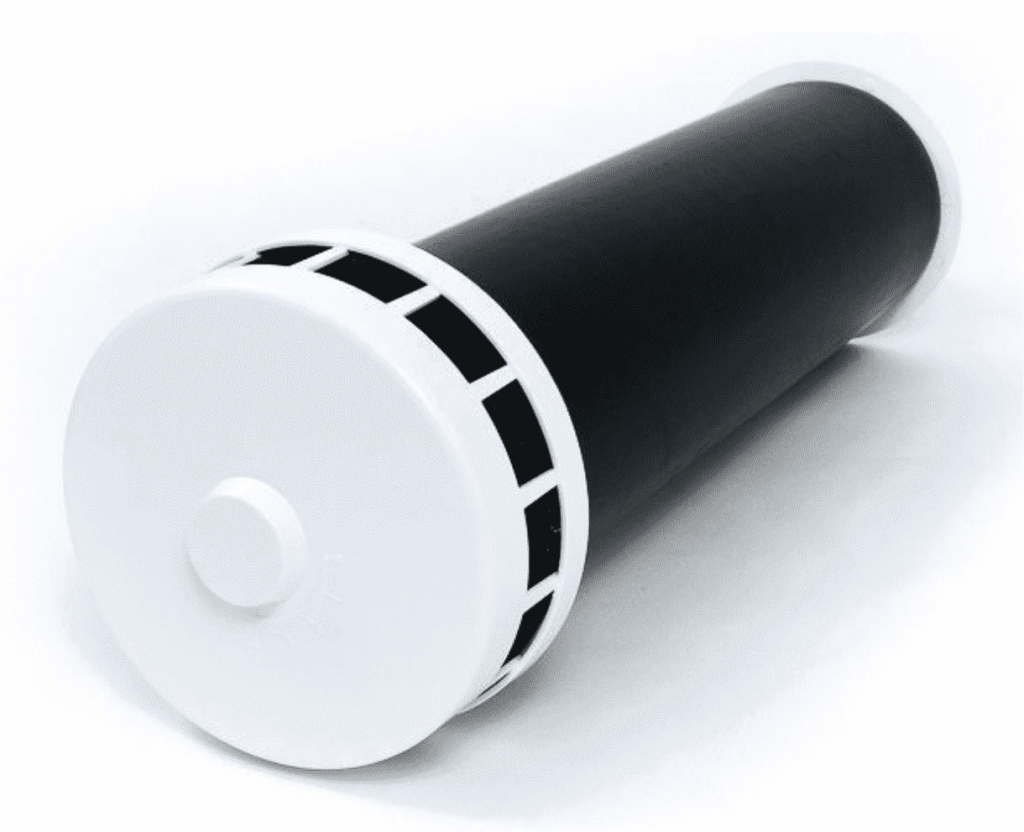

Чтобы решить эту проблему, дома начали оборудовать приточной вентиляцией. В простейшем случае это горизонтальный канал в наружной стене рядом с окном, закрытый специальным клапаном. Фильтры, установленные в клапане, не пропускают в помещение пыль и насекомых. Поступающее через клапан количество воздуха регулируется.
 |  |
Описанные выше приточные клапана дешевы, просты в установке, не требуют для работы электропитания. Однако они не способны тщательно очищать воздух. Более сложные модели приточных клапанов, например, марки Marley оборудованы сменными фильтрами, задерживающими не только уличную пыль, но и цветочную пыльцу.
Серьезный недостаток указанных приточных клапанов в том, что они никак не влияют на температуру проходящего через них воздуха. Из-за этого зимой в морозы их приходится просто закрывать, чтобы не выстудить помещение холодным воздухом, поступающим снаружи.

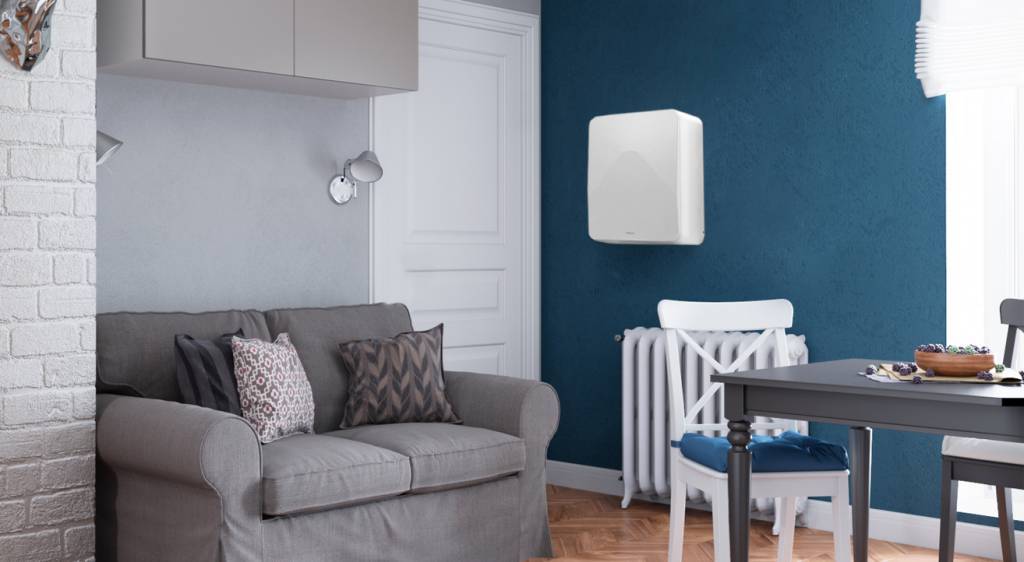

Чтобы проветривать и освежать воздух в комнате в любую погоду понадобится бризер, например Tion 3S Standard. Этот компактный прибор устанавливается вместо приточного клапана. Он забирает воздух с улицы, тщательно очищает его, при необходимости подогревает до заданной температуры и подает в помещение. Бризер заменяет открытую форточку, а в режиме рециркуляции фильтрует воздух в комнате.
Значительное энергопотребление в режиме подогрева воздуха (например, 1,45 кВт для модели Tion 3S Standard) — существенный недостаток бризера. К тому же свежий воздух, закачиваемый с улицы, вытесняет через вытяжную вентиляцию теплый отработанный воздух, что увеличивает теплопотери дома. Для снижения энергопотребления и уменьшения теплопотерь через вентиляцию служат рекуператоры — о них расскажем ниже.
Вентиляция различных помещений дома на примерах
Не существует единственной универсальной схемы вентиляции. Разные помещения дома требуют разных решений. Эти обобщенные примеры помогут вам понять основные принципы и применить их в своем доме.
Схема работы приточно-вытяжной вентиляции дома
Жилые комнаты
Свежий воздух поступает в жилые комнаты через открытые окна или форточки, а в холодное время года через каналы приточной вентиляции в наружных стенах и оконных рамах. Каналы оснащаются приточными клапанами, рекуператорами или бризерами. Поступающий с улицы воздух вытесняется в коридор через дверной проем. Дверь должна пропускать воздух даже в закрытом положении. Обычно для этого достаточно щели между дверным полотном и полом шириной около 1 см.
Кухня
В процессе приготовления пищи в воздух выделяются запахи и водяной пар. Поэтому кухня обязательно оборудуется вытяжкой, расположенной над газовой или электрической плитой. Вытяжка подключается к вытяжному вентиляционному каналу и включается по мере необходимости.
Эффективность вытяжки зависит от конструктивного исполнения и высоты установки над кухонной плитой. К сожалению, эффективность бытовых вытяжек не превышает 70%. Это значит, что более трети образующихся над плитой газов вытяжкой не улавливаются и поступают в воздух кухни. Поэтому, кроме вытяжки, в кухне обязательно оборудуется вытяжная вентиляция. И, разумеется, в кухне должна быть приточная вентиляция, без которой вытяжная не сможет нормально функционировать.
Ванная и туалет
Ванная — помещение с повышенной влажностью. Кроме того, уровень влажности очень сильно меняется: от нормальной до 100% в то время, когда ванной кто-то пользуется. Вентиляция должна за короткое время удалять избыточную влажность.

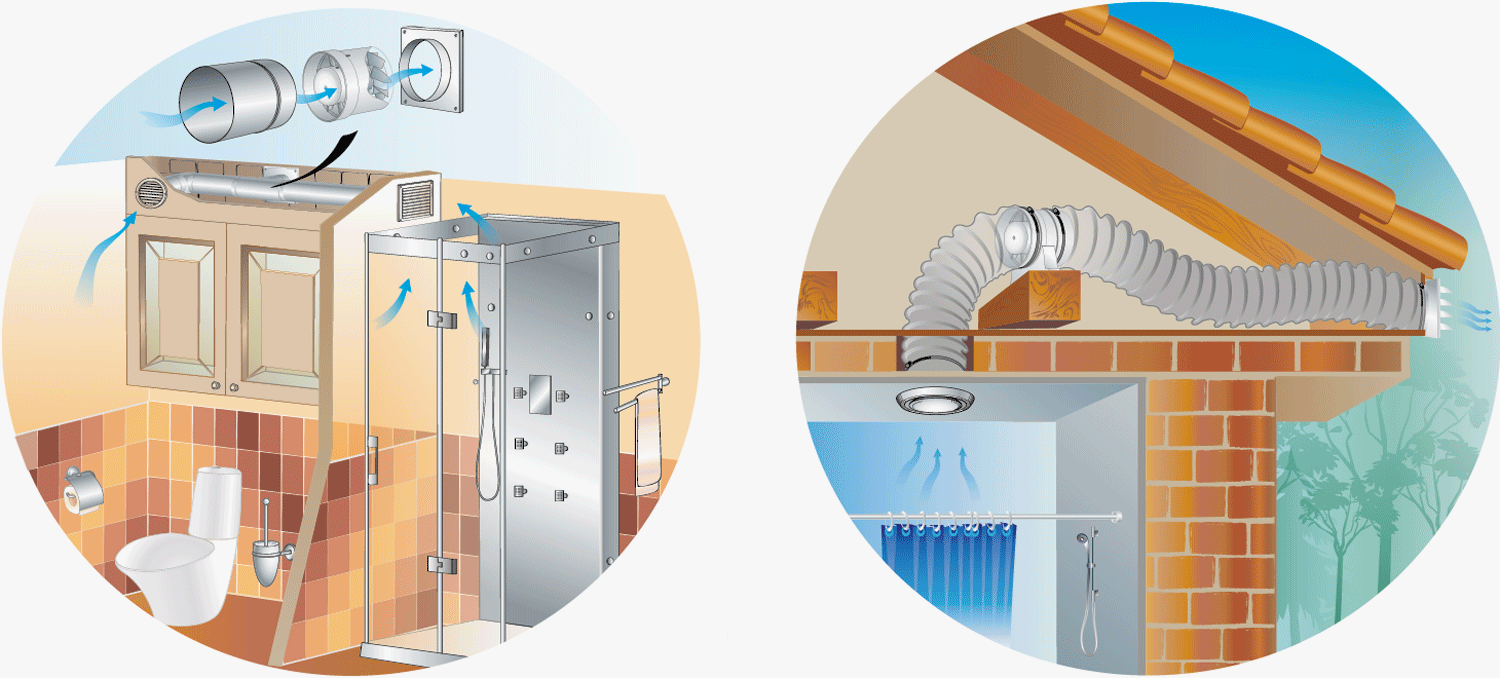

Вытяжная вентиляция санузла
Вот почему в вентиляцию ванной часто устанавливается дополнительный вентилятор, который включают по мере необходимости. Существуют также более дорогие автоматические вентиляторы, включающиеся по сигналам датчика влажности.
Не следует впадать в крайность — слишком интенсивная вентиляция в ванной тоже не нужна. Она будет откачивать теплый воздух и пользоваться ванной будет некомфортно.
Специальная приточная вентиляция в санузлах обычно не оборудуется. Ее роль выполняет щель между дверным полотном и полом шириной 2 см. Также в нижней части дверного полотна можно установить специальную вентиляционную решетку, через которую воздух из коридора поступает внутрь ванной и туалета.
Неприятные запахи в санузле могут появляться из-за ошибок в проектировании канализационной системы. Внутренняя полость канализации отделяется от помещения гидрозатворами. Понижение давления в полости канализации приводит к тому, что вода из гидрозатвора уходит и в помещение начинают проникать неприятные запахи из канализации. Для нормальной работы гидрозатвора канализация должна сообщаться с атмосферой — верхний конец канализационного стояка выводится на крышу.
Канализационный стояк сообщается с атмосферой
Бойлерные и котельные
Технические помещения оборудуются вентиляцией особенно тщательно. Для горения газа в котле требуется достаточное количество воздуха, в свою очередь, продукты горения должны полностью выводиться за пределы дома. В руководстве по эксплуатации котла указаны все требования к вентиляции — на них нужно опираться в первую очередь. Не следует смешивать дымоходы и вентиляцию. Они различаются конструктивно и используемыми материалами.
Дымоход соединяется непосредственно с котлом
Цокольные этажи и подвалы
Вентиляция этих помещений предотвращает образование конденсата, разрушающего строительные материалы. Кроме того, из грунта может выделяться опасный для здоровья человека и животных радиоактивный газ радон. Он значительно тяжелее воздуха и поэтому скапливается в подвалах и цокольных этажах.
Как правило, в цоколе или подвале предусматриваются специальные вентиляционные отверстия. Желательно, чтобы приточные вентиляционные отверстия были оборудованы воздухозаборниками, поднятыми выше уровня снегового покрова. Благодаря этому вентиляция сможет эффективно функционировать и зимой.
Выводы и полезное видео по теме
Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:
Как реализовать приточную вентиляцию в коттедже своими руками:
Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.
Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.
