Приточная вентиляция в частном доме: принцип обустройства приточной вентиляции в частном дома своими руками

Бесканальная и канальная система вентиляции

Следующий параметр, по которому классифицируют вентиляционные системы – это тип конструкции. Они могут быть бесканальные и канальные.Канальная система состоит из множества воздуховодов, главная задача которых – транспортировать воздух. Весомым плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она возможно быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным либо целым сечением. Большой популярностью в наши дни пользуются установки с прямоугольным сечением.

      У бесканальной системы нет воздуховодов. Она основывается на применении вентиляторов, установленных, так, например, в проеме стены. Легкие массы при такой системе движутся сквозь зазоры, щели, форточки и таким образом поддерживается созданный микроклимат.

Конструкция систем вентиляции бывает еще наборной либо моноблочной. Наборная система предусматривает индивидуальный подбор компонентов, которые она имеет. Ими являются вентиляционный фильтр, глушитель, приспособление автоматики, многообразные типы вентиляторов. Ее плюсом все время будет то, что она может вентилировать разные помещения. Это может быть и крохотный офис, и просторный зал ресторана. Чаще всего такая установка размещается в отдельной вентиляционной камере.Если же проектируется моноблочная система, то ее условием будет компактность. Это связано с тем, что разместить ее должны в пределах одного изолированного корпуса. Моноблочная система имеет уже законченный вариант и смонтирована одним целым.

Приточные канальные мульти-системы

Канальная вентиляция – это комплекс воздуховодов, проложенных во всех комнатах. Сердце системы – приточное оборудование, размещенное на входе.

Схема построения и работы вентиляции определяется типом вентустановки. Обозначим особенности двух наиболее экономичных и эффективных способов организации подачи воздуха: вентиляции с рекуперацией и применения VAV-агрегатов.

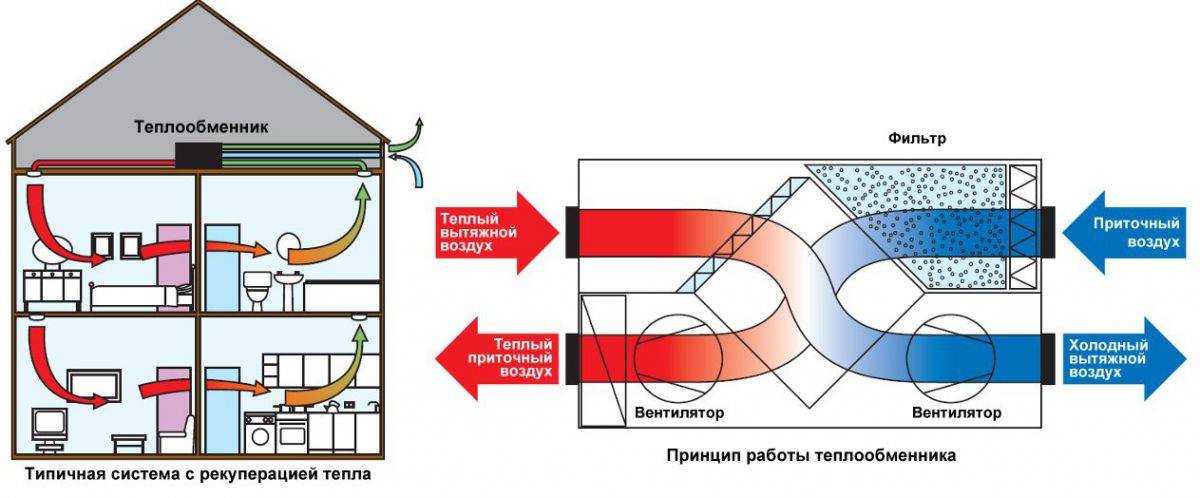

Принцип работы комплекса с рекуперацией

Рекуператор является составляющим элементом приточно-вытяжной установки. Теплообменник позволяет значительно снизить потребление энергоресурсов, обеспечивая передачу тепла от разогретого вытяжного воздуха холодным поступающим потокам.

Для функционирования рекуператора помимо приточного воздуховода требуется монтаж вытяжных каналов, что сказывается на стоимости системы. Эффективность работы некоторых теплообменников достигает 95%

В вентиляционных системах устанавливаются теплообменники двух типов: пластинчатые и роторные.

Пластинчатые рекуператоры. Конструктивно представляют собой кассету, установленную в воздуховод. Воздушные потоки «разрезаются» блоком из пластин. Теплый воздух проходит с одной стороны пластины, а холодный с другой. Вследствие теплообмена образуется конденсат, подлежащий удалению.

Особенности работы пластинчатых рекуператоров:

• свежий приточный и отработанный воздух не перемешиваются;
• вероятность обмерзания зимой;
• в рекуператорах, изготовленных из паропроницаемых тонких пленок, не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Роторные рекуператоры. Принцип перераспределения тепла базируется на вращении барабана, через который двигаются разносторонние воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда разогретый участок ротора попадает в холодный приточный поток, воздух нагревается, а ротор охлаждается.

Роторные рекуператоры отличаются компактными размерами и высокой энергоэффективностью. Недостаток устройства – частичное смешивание грязного и свежего воздуха. В холодное время выключение роторных моделей нежелательно

VAV-система – вентиляция по потребностям

Variable Air Volume (VAV) установка –эффективная вентиляционная система, обеспечивающая приток и подогрев воздуха с минимальным расходом энергии. Комплекс позволяет регулировать параметры и режим вентиляции для каждой комнаты отдельно.

Стандартная вентсистема подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность VAV-системы выбирается пользователем исходя из конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Допустим, что комплекс с максимальной производительностью в 300 куб.м/ч обслуживает два помещения: спальню и гостиную. Если бы зимой для подогрева воздушного потока до комфортной температуры мощности калорифера не хватило, то в случае с обычной вентиляцией пришлось бы снизить суммарную производительность. Как результат, в обеих комнатах стало бы душно.

Работу VAV-системы можно скорректировать: в течение дня подавать воздух в гостиную, а в ночное время – в спальню. К каждой комнате подведен отдельный выключатель вентиляции

Регулировка производительности позволяет сэкономить до 25-50% энергии по сравнению с традиционной вентиляцией.

Помимо снижения счетов за электроэнергию VAV-система имеет и другие преимущества:

• отсутствие обмерзания оборудования;
• «отработка» выводится через имеющиеся вентканалы, поэтому не надо обустраивать сеть вытяжных воздуховодов;
• низкая стоимость эксплуатации.

Недостаток VAV-вентиляции – высокая цена оборудования и трудности при сборке и наладке работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.

Вентиляция в деревянном доме

Несмотря на то, что деревянные жилые строения считаются «дышащими», продумать систему вентиляции в них все-таки нужно, так как без правильного проекта воздухообмена могут возникать проблемы с поддержанием уровня увлажненности и сохранением тепла.

Вентиляция в доме из дерева используется во всех помещениях, а вид системы вентилирования выбирается в зависимости от назначения и расположения комнаты.

В гостиной, спальне, детской комнате можно остановить выбор на естественной системе, которой будет достаточно, благодаря свойствам дерева, которое не создает лишней герметичности и обеспечивает естественный приток и отток воздуха.

Но для кухонных, подвальных помещений, ванной и санузла лучше организовать совмещенную систему вентиляции. Поступление воздуха в эти участки дома будет происходить естественным способом, а выведение будет обеспечиваться вытяжкой, выходящей на крышу. Вытяжку стоит оснастить вентилятором, который оптимизирует выведение отработанного воздуха.

Если вы не знаете, как сделать вентиляцию в частном доме из дерева, то можно взять за основу примерный алгоритм устройства вентиляции приточного типа для деревянного дома:

• вентилятор для установки в вентиляционный канал с целью обеспечения притока воздуха;
• устройство для шумопоглощения вибраций, создаваемых работой вентилятора;
• электрический обогреватель для организации обогрева поступающего в помещение воздушного потока;
• увлажнитель, применяемый летом для поддержания нормальной влажности;
• фильтры, задерживающие пыль.

По желанию можно оснастить свою систему приборами контроля и автоматикой для управления.

1. Установка оборудования для распределения воздушных потоков. Лучший вариант установки – чердачное помещение.
2. Создание трасс, обеспечивающих подведение и отвод потоков воздуха. Трассы лучше прокладывать в перекрытиях и под потолком.
3. Разводка воздуховодов. Для воздуховодов можно применять пластиковые или металлические трубы. Основное условие для создания качественной системы – обеспечение минимального расстояния между вентиляционной установкой, расположенной в чердачном пространстве, и местами вытяжек под потолком во всех комнатах.

Опыт показывает, что канал, подающий свежий воздух, лучше размещать во фронтоне, а выводящий участок трассы уместно проводить через отверстия в крыше. Такая схема вентилирования позволит фильтровать и подогревать при необходимости входящий поток и эффективно выводить отработанные массы воздуха.

Нормы для вентиляции в частном доме

Для точного и правильного проектирования вентиляционной системы нужно провести расчёты, учитывая при этом два базовых норматива – расход наружного воздуха и кратность воздухообмена. Кратность (интенсивность) воздухообмена определяется числом обменов воздуха за один час. Для вычисления кратности необходимо объем поступающего в течение определенного периода (чаще всего в течение 1 часа) воздуха разделить на объем помещения, куда он подается. В комнатах постоянного нахождения людей его нормативное значение – один объем в час, в других помещениях, где жильцы лишь изредка бывают (подсобки, гардеробные) – всего 0,2 за аналогичный период времени. Что касается нормы расхода воздуха, то она зависит от характеристики помещения и его площади. Чем большим объемом обладает комната, тем меньший расход воздуха на одного человека. К примеру, если объем жилого помещения на 1 человека больше 20 м3 – расход воздуха будет 20 м³/час. Если же на 1 жителя выделено меньше 20 м3 объема помещения – нормативный показатель увеличивается до 30 м³/час. В уборную и ванную должно поступать не менее 25 м3/ч. Норма расхода воздуха в кухне зависит от характеристики используемой плиты: при 2-конфорочных плитах – не менее 60 м3/ч, при 3-конфорочных – 75 м3/ч, при 4-конфорочных плитах – не менее 90 м3/ч.

Все нормативы рассчитываются для помещений с базовым температурным режимом — +18 °C или +20°C в угловых комнатах.

Особенности проектирования вентиляции

Учитывая, какие виды вентиляции бывают и их главные параметры, возможно, добиться требуемого результата. В зданиях с плохой вентиляционной системой есть риск накопления пыли. Применение средств бытовой химии, труд бытовых приборов приводят к изменению физических и химических характеристик воздуха. Проектирование жилого дома либо производственных зданий не обходится без заранее обдуманной системы вентиляции.

Правильно спланированная система позволяет добиться необходимых показателей микроклимата. Многообразные виды вентиляции помещений – жилых, общественных, производственных — обладают своими нормами и требованиями. Все это важный инженерно–технологический аспект. Только грамотное выполнение проектирования систем вентиляции будет обеспечивать стабильно приемлемые условия в любых зданиях.

Как сделать вентиляцию в частном доме своими руками в уже построенном доме?

Какие бы варианты устройства вентиляции в новом доме мы не выбрали, в любом случае это будет еще один этап ремонта. Небольшой этап, но с мусором, пылью и прочими неприятными атрибутами.

Если хозяева к этому не готовы, то можно остановиться на простейшем способе вентиляции помещений – через открытые окна. Современные металлопластиковые окна позволяют проветривать комнаты в 3 режимах, включая микропровертивание. Поэтому стоит сравнить временные и финансовые затраты и принять решение, приступать ли к устройству дополнительной вентиляции. Конечно, все было бы проще, если бы вентиляцию в загородном доме  предусмотрели на этапе строительства.

Устройство принудительной вентиляции, а также установка кондиционеров не рассматривается в этой статье, так как для проектирования и монтажа такого оборудования нужно пригласить специалистов.

Если вы все-таки решились, то первым делом необходимо проанализировать конструктивные особенности архитектуры дома. Этажность повлияет на сечение воздуховодов, на их количество или диаметры на каждом этаже.

• Наличие чердачного помещения позволит объединить воздуховоды именно там, а не на последнем этаже под потолками.
• Высота потолков может ограничить прокладку горизонтальных воздуховодов.
• Для смежных комнат можно предусмотреть совмещенные воздуховоды.
• От толщины внешних стен зависит, можно ли будет установить приточные диффузоры с обратными клапанами для предотвращения выброса воздуха наружу. Или от них придется отказаться.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

1. Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат,  планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

1. Перфоратор.
2. Гаечные ключи.
3. Кувалда.
4. Шуруповерт.
5. Молоток.
6. Трещоточный ключ.
7. Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры

Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение

Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

Что такое вентиляция?

Как часто мы проветриваем комнату? Ответ должен быть максимально честным: 1–2 раза в день, если не забыли открыть окно. А ночью сколько раз? Риторический вопрос.

Согласно санитарно-гигиеническим нормам общая масса воздуха в комнате, где постоянно находятся люди, должна полностью обновляться каждые 2 часа.

Под обычной вентиляцией понимают процесс обмена воздушных масс между замкнутым пространством и окружающей средой. Этот молекулярно-кинетический процесс предоставляет возможность удаления излишков теплоты и влаги с помощью фильтрационной системы.

Вентиляция также обеспечивает соответствие воздуха в помещении санитарно-гигиеническим требованиям, что накладывает собственные технологические ограничения на оборудование, которое будет генерировать этот процесс.

Вентиляционная подсистема – совокупность технологических устройств и механизмов для забора, отвода, перемещения и очистки воздуха. Она является частью комплексной системы коммуникаций помещений и зданий.

Рекомендуем не сопоставлять понятия вентиляции и кондиционирование – очень схожие категории, которые имеют ряд отличий.

1. Основная идея. Кондиционирование обеспечивает поддержку определённых параметров воздуха в замкнутом пространстве, а именно температуру, влажность, степень ионизации частиц и тому подобное. Вентиляция же производит управляемую замену всего объёма воздуха через приток и отвод.
2. Главная особенность. Система кондиционирования работает с воздухом, который находится в помещении и сам приток свежего воздуха может вообще отсутствовать. Система вентилирования всегда работает на границе замкнутого пространства и окружающей среды посредством обмена.
3. Средства и методы. В отличие от вентиляции в упрощённом виде кондиционирование являет собой модульную схему из нескольких блоков, которая обрабатывает небольшую часть воздуха и таким образом поддерживает санитарно-гигиенические параметры воздуха в указанном диапазоне.

Система вентиляции в доме может быть расширена до любого необходимого масштаба и обеспечивает, в случае аварийной ситуации в помещении, довольно быструю замену всего объёма воздушной массы. Что происходит с помощью мощных вентиляторов, нагревателей, фильтров и разветвлённой системы трубопроводов.

Вам может быть интересна информация от обустройстве вентиляционного трубопровода из пластиковых воздуховодов, рассмотренная в другой нашей статье.

Кроме основной функции, вентиляционные системы могут являться частью интерьера в промышленном стиле, который применяется для офисных и торговых помещений, развлекательных заведений

Выделяют несколько классов вентиляции, которые можно разделить относительно способа генерации давления, распространения, архитектуры и назначения.

Искусственное нагнетание воздуха в системе производится с помощью нагнетательных установок — вентиляторов, воздуходувок. Увеличив давление в системе трубопроводов, можно перемещать газовоздушную смесь на большие расстояния и в значительном объёме.

Это характерно для промышленных объектов, производственных помещений и общественных объектов с центральной системой вентилирования.

Генерация давления воздуха в системе может быть нескольких типов: искусственная, естественная или комбинированная. Часто применяется комбинированный метод

Рассматривают системы вентиляции местные (локальные) и центральные. Локальные системы вентиляции — “точечные” узконаправленные решения для конкретных помещений, где необходимо строгое соответствие стандартам.

Центральное вентилирование предоставляет возможность создать регулярный обмен воздуха для значительного количества одинаковых по назначению помещений.

И последний класс систем: приточные, вытяжные и комбинированные. Приточно-вытяжные системы вентиляции обеспечивают одновременный приток и вытяжку воздуха в пространстве. Это наиболее распространённая подгруппа систем вентилирования.

Такие конструкции обеспечивают лёгкое масштабирование и обслуживание для самых разнообразных помещений промышленного, офисного и жилого типа.

Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

Естественная или принудительная вентиляционная система?

Естественная вентиляция частного дома должна быть организована подобным образом: температурная разница воздуха на улице и дома заставляет воздушный поток подниматься в верхнюю часть канала вентиляции. Сам канал располагается в вертикальном положении и соединен со всеми этажами здания через определенные отверстия для выхода воздуха, поэтому воздух (начиная с подвального помещения) постепенно проходит через отверстие и выходит в вытяжной канал.

Тяга вытяжного отверстия зависит от некоторых факторов, которые совершенно не находятся во власти человека:

• Уровень ветра;
• Параметры установленного канала, а именно его диаметр и высота;
• Материал, из которого выполнен канал.

Естественная вентиляция становится проблематичной в зимний период времени. В холод через вентиляционные отверстия уходит большое количество тепла.

Естественная вентиляция дома

Помимо этого, воздух уходит в основном из ванной комнаты, кухни, туалета и прочее, а, следовательно, в комнатах циркуляция воздушного потока как такового не происходит. В результате столкновения холодного и теплого воздуха, образуется конденсат, во избежание появления которого была разработана принудительная вентиляция.

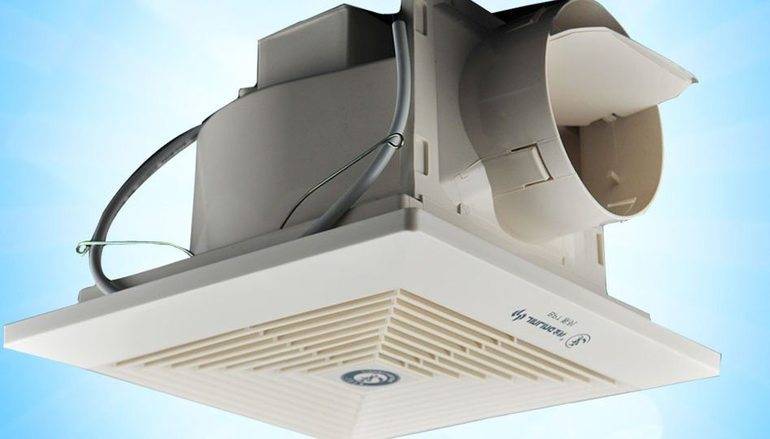

Выбор модели

Чтобы выбрать вытяжной вентилятор, недостаточно определиться с принципом его действия. Существует ряд дополнительных факторов, от которых зависят эффективность работы устройства в конкретных условиях, долговечность и удобство эксплуатации. Чтобы покупка оправдала ожидания, нужно изучить и проанализировать все особенности прибора.

Производительность работы

Принято считать, что за один час весь объем воздуха в помещении должен смениться десять раз. В паспорте устройства обязательно указывается потребляемая мощность. Однако это не означает, что более мощный вытяжной вентилятор всегда эффективнее. Производительность работы принято измерять в кубических метрах воздуха, перемещаемых устройством в течение часа работы. Сейчас этот параметр указывается в сопроводительной документации большинства устройств.

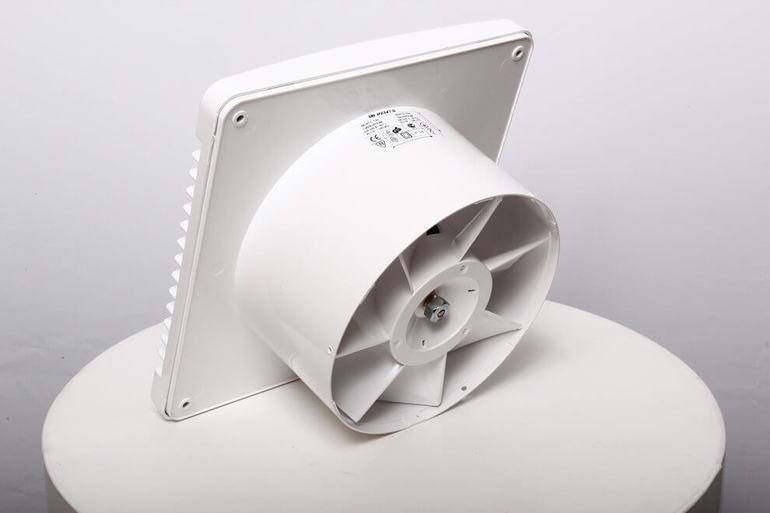

Используемые материалы

Подавляющее большинство устройств на сегодняшний день изготавливаются из пластика. При современном уровне развития химической промышленности качественный пластик может обеспечивать достойные прочностные характеристики, надежность и долговечность.

Однако следует обращать внимание на качество изготовления отдельных деталей. Визуально отличить хрупкий дешевый пластик бывает довольно сложно. Помочь может тщательный осмотр поверхности всех элементов

Дешевая продукция обычно имеет следы некачественного литья, незачищенные швы и другие мелкие дефекты. Лучше всего они заметны с внутренней стороны корпуса, крыльчатки и других элементов. Если устройство выглядит неаккуратно, от его покупки лучше отказаться

Помочь может тщательный осмотр поверхности всех элементов. Дешевая продукция обычно имеет следы некачественного литья, незачищенные швы и другие мелкие дефекты. Лучше всего они заметны с внутренней стороны корпуса, крыльчатки и других элементов. Если устройство выглядит неаккуратно, от его покупки лучше отказаться.

Уровень шума

Шум прибора во время работы никак не влияет на эффективность устройства, но может доставлять определенные неудобства. Желательно не использовать устройства, шум от которых превышает 40 дБ. Применительно к бытовым моделям это требование утратило актуальность, поскольку они характеризуются значительно меньшей шумностью. Дорогие модели способны работать почти беззвучно.

Вращающиеся элементы могут устанавливаться на вал с применением подшипников или втулок. Подшипники не только более долговечны, поскольку подвержены меньшему износу, но и меньше шумят. Истирающиеся со временем втулки могут начать дребезжать. Появление посторонних звуков может служить признаком скорой поломки устройства.

Защита от пыли и влаги

Часто бытовой вентилятор подвержен воздействию повышенной влажности, поэтому нелишним будет обратить внимание на его степень защиты. Она определяется маркировкой IP, состоящей из двух цифр. Первая цифра определяет защиту от механических проникновений посторонних предметов и пыли, а вторая показывает защиту от жидкостей

Первая цифра определяет защиту от механических проникновений посторонних предметов и пыли, а вторая показывает защиту от жидкостей.

Защита от пыли не имеет для работы вентилятора решающего значения, поэтому вполне может быть нулевой. Защита от влаги более важна. Если вентилятор устанавливается в ванной комнате, следует отдавать предпочтение моделям с влагозащитой выше 4. Такой показатель свидетельствует о защите от направленных брызг. Допускается использовать устройство и с меньшими значениями, если прибор размещается высоко под потолком, где он недоступен для направленных потоков воды. На кухне и в туалете защита устройства от влаги не так важна.

Виды вентиляции

Если вы хотите обеспечить правильный воздухообмен в своем доме, то необходимо рассмотреть несколько видов вентиляции.

1. Приточный тип.
2. Вытяжной тип.
3. Смешанный тип.

Если установить приточную вентиляцию, то ее основной принцип работы заключается в подаче свежего воздуха в дом. При этом отработанный воздух не удаляется, а только смешивается с вновь поступившим.

Система вентиляции дома

При вытяжной вентиляции, наоборот, происходит удаление воздуха из помещения. Для эффективности такой системы надо, чтобы удаленный воздух заменялся на свежий.

Смешанная вентиляция организуется оборудованием встречных потоков, по которым и происходит удаление старого воздуха и поступление свежего.

Если у вас домик имеет небольшую площадь, то такая вентиляция вам вполне подойдет, а вот при более крупных масштабах необходимо предусмотреть уже принудительную систему.

Первый и второй тип вентиляции не оборудуются по отдельности. Их можно использовать в тех помещениях, которые не нуждаются в постоянном обновлении воздуха.

Какой бы тип вентиляции вы не выбрали, надо помнить, что она должна иметь следующие качества:

• Максимальная работоспособность.
• Непрерывность работы.
• Экономичность.
• Рациональность.
• Бесшумность.

Только наличие всех этих качеств обеспечит отличную вентиляцию вашего частного дома.

Выводы и полезное видео по теме

Энергосберегающая вентсистема с рекупераций подвесного типа Daikin VAM/800FB:

Устройство, особенности и технология монтажа портативного приточно-вытяжного модуля Vents Micro 60/А3:

ПВУ 400 от Ventrum c электрическим нагревателем и роторным рекуператором:

Обустройство вентиляции с помощью приточно-вытяжного модуля используется в разных по назначению и метражу помещениях.

Обеспечение качественного воздухообмена зависит от грамотного расчета и выбора климатического оборудования. Если есть сомнения в собственных силах, то для определения параметров и разработки проекта лучше обратиться к профессионалам.

Есть, что дополнить, или возникли вопросы по выбору приточно-вытяжной установки? Можете оставлять комментарии к публикации и участвовать в обсуждении материала – форма для связи находится в нижнем блоке.
