Как сделать Плитный фундамент своими руками: Пошаговая инструкция для дома и бани

Глубина заложения и копка котлована

Глубина заложения плитного фундамента, в первую очередь, зависит от типа грунта на строительном участке.

  1. В случае плотных пород грунта, по разметке выкапывается котлован, как правило, около 50 см глубиной.
  2. Если на участке присутствуют очень слабые породы грунта, такие как торф, например, тогда необходимо эти слои полностью снять. Глубина такого котлована может достигать 1 метр и более.
  3. Дно выкопанного котлована необходимо выровнять по горизонту, большой точности не требуется, но все же примерно ровно должно быть.
  4. Для копки котлована необходимо нанять спецтехнику. Копать своими руками — значительно дороже и дольше. Вручную можно только выровнять дно и края, а также убрать все огрехи, которые сделает экскаватор.
  5. Если экскаватор копнет в некоторых местах глубже, чем Вам необходимо, то ни в коем случае не засыпайте эти ямы тем же грунтом, который выкапываете. Их можно засыпать только песком, который не даст усадку.
  6. В случае, когда устраивается дренажная система с отводом воды, это необходимо сразу учесть и все отводы прокопать заранее с учетом перепада высоты.

Стоит отметить, что в случае устройства хорошей дренажной системы, необходимо сделать небольшой перепад высоты, на дне котлована, в сторону отвода воды.

Последовательность закладки основания

Процесс делят на технологические этапы и в работе соблюдают их последовательность:

Размечают территорию согласно габаритам выстраиваемой конструкции. Внутри размеченного участка роется котлован и траншея под ленточный фундамент.
Для одноэтажных и легковесных каркасных домов выбирают мелкозаглубленное основание, которое опускают в землю на 50 – 70 см.
Вес двухэтажных и массивных конструкций должен удерживать заглубленный фундамент. Глубина основания, в этом случае, прокладывается ниже линии промерзания почвы.

На дне траншеи устраивают песчано-щебневую подушку и трамбуют ее виброплитой.
Выстилают слой гидроизоляции, функцию которой может выполнить плотный полиэтилен.
Следующим этапом внутри траншеи возводят щитовую опалубку по периметру конструкции и устраивают в ней арматурную сетку. Когда подготовительные работы для строительства ленты будут закончены, заливают пространство бетонным раствором. Возводить монолитную плиту можно только после полного высыхания железобетонной ленты. Период полного затвердевания занимает месяц.
Во внутреннем пространстве между лентой снимают плодородный слой на глубину до 30 см

Принципиально важно обеспечить плоское дно, на котором будет выстроен фундамент. Уровневые перепады нужно исключить, досыпая грунт и утрамбовывая виброплитой.
Уплотненный земляной массив устилают слоем полипропиленового геотекстиля

Это сверхпрочный материал, который предотвратит взаимодействие грунта с основанием.
Сверху устраивают песчано-гравийную подушку толщиной 20 см. Высыпают материал слоями, каждый раз увлажняя и утрамбовывая их.
Перед устройством инженерных коммуникаций на дне котлована сверху щебневой подушки выстилают слой гидроизоляции для плиты. Полиэтилен кладут внахлест, сплавляя стыки газовой горелкой.
Строят обрешетку из рифленой арматуры диаметром до 16 мм. Чем сильнее нагрузка на дом, тем больше должно быть сечение прута. Необходимо собрать две горизонтальные сетки методом вязки. Стоит учесть, что обрешетка не должна соприкасаться с песчано-щебневой подушкой. Для этого можно использовать деревянные брусья или любые блоки.
По периметру будущего основания выстраивают опалубку. С внешней стороны устанавливают подпорки в один или два ряда с шагом приблизительно 0,6 м.

Перед бетонированием монолитного основания необходимо установить желоба по периметру рабочего участка, по которым будет стекать раствор.
Иначе при падении с высоты более 1,5 м структура бетонной смеси расслаивается, а застывшее перекрытие потеряет необходимую жесткость и надежность.
Для выбранного типа основания понадобится большое количество бетона хорошего качества. Замешивание раствора в таком количестве своими силами – трудоемкий процесс. А заливка площадки для монолитной плиты должна осуществляться одним этапом.
Поэтому строители чаще закупают готовый бетон, который привозится на участок в спецтранспорте – автобетоносмесителе.

Когда строительство ведется в жаркую погоду, имеет смысл накрыть раствор клеенкой. Этот шаг позволит предотвратить пересыхание верхнего слоя бетона.
Важный технологический этап – удаление пузырьков воздуха с жидкой смеси. Для уплотнения раствора используют специальное строительное оборудование. Покупать его для одной стройки не целесообразно, но можно арендовать на коротки период.
Когда плита окончательно превратится в монолит, ее верхнюю часть дополнительно гидроизолируют битумной мастикой.

Мелкозаглубленный ленточный фундамент: технология возведения

Мелкозаглубленный ленточный фундамент отличается от полноценного только глубиной погружения в почву. Стандартно – это 30-40 см без учета высоты стен. Для того чтобы основание гаража безупречно прослужило много лет, нужно знать, как правильно сделать МЗЛ для строения из пеноблоков и что для этого понадобится. Избежать ошибок поможет наша пошаговая инструкция по возведению мелкозаглубленной бетонной ленты.

Подготовительные работы и разметка

В строительстве фундаментов большое значение имеет грамотная разметка. От того, как она будет сделана, зависит геометрия ленты.

Для выполнения задачи потребуются следующие данные:

  • длина и ширина будущего гаража;
  • толщина стен;
  • наличие или отсутствие перегородок и их толщина.

Ширину фундамента рассчитывают, исходя из требования: ширина ленты должна быть больше толщины стены гаража на 100 мм. Высота мелкозаглубленного основания стандартно составляет 40-45 см.

Разметку участка удобнее выполнять с помощью таких инструментов, как лазерный дальномер и лазерный уровень (нивелир). Но эти приборы есть не у каждого хозяина. Поэтому можно воспользоваться другим способом. Для выполнения работ потребуются:

  • рулетка длиной не менее 5 м;
  • веревка или шпагат длиной не менее 12 м;
  • колышки.

Разметка участка выполняется в несколько этапов.

Шаг 1 – Подготовка и планирование.

Определившись с местом для строительства фундамента для гаража из пеноблоков, приступают к выравниванию (планировке) почвы. Убирают крупные камни, мусор, выкорчевывают пни, срубают деревья. Все возвышенности устраняют, перенося грунт за пределы участка строительства.

Шаг 2 – Разметка.

Определяют местоположение первого колышка. Далее необходимо отмерить расстояния, соответствующие двум прилежащим стенам. Самая большая сложность в этом деле – правильно выстроить прямой угол между ними.

В этом поможет простое приспособление. Связывают между собой три отрезка верёвки с длиной 3,4 и 5 м (или 1,5 м, 2 и 2,5 м). В итоге должен получиться треугольник с соответствующими длинами сторон. С его помощью определяют направление стен под прямым углом. Отмеряют вдоль этих линий нужные расстояния и устанавливают ещё два колышка. Далее находят местоположение четвёртого.

Материалы и инструменты для строительства МЗЛ

Для возведения мелкозаглубленной ленты потребуется бетон марки М150 или М200. Его можно заказать на заводе и заливать с помощью бетононасосов или готовить самостоятельно. Во втором варианте потребуются:

  • бетоносмеситель;
  • ёмкость для воды;
  • портландцемент марки не ниже М400;
  • карьерный (не речной) песок;
  • щебень или гравий средней фракции (20х40 мм);
  • пластификатор в виде недорого стирального порошка (не обязательно);
  • специальные добавки в бетон для повышения его влагостойкости и морозостойкости (не обязательно).

Фундамент необходимо армировать. Для этой цели изготавливают армопояс из арматуры сечением не менее 8 мм. Прутки нужно будет резать и связывать между собой вязальной проволокой или сваривать методом газо- или электросварки. Резать арматуру можно специальными ножницами болторезами или болгаркой с диском по металлу.

Для возведения опалубки потребуются:

  • пиломатериал: доски толщиной не менее 20 мм или фанера, ОСБ, мебельные щиты и любой другой аналогичного свойства материал;
  • деревянные бруски для удерживания стен опалубки в вертикальном положении;
  • гвозди или саморезы;
  • шуруповёрт.

Плитный фундамент — что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

  • Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.

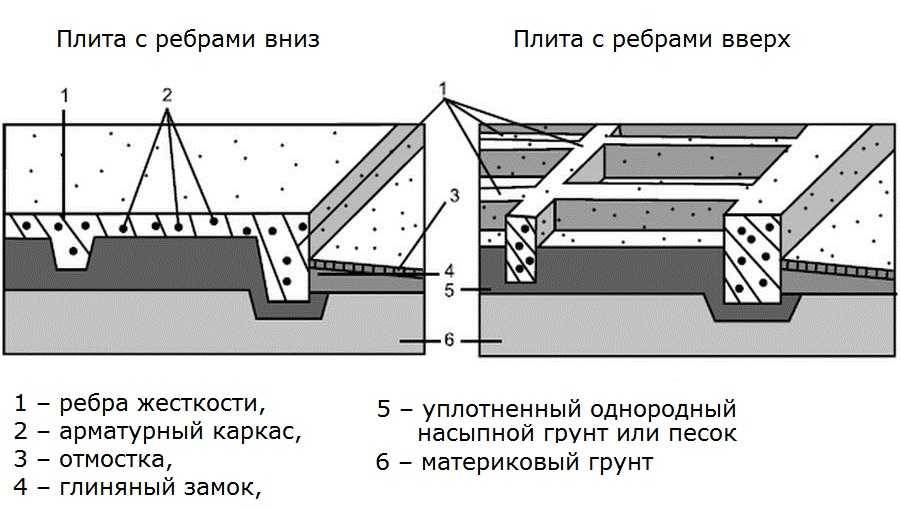

  • Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Что нужно знать при возведении монолитной плиты

Разметка по периметру основания выполняется в соответствии с размерами самого здания и от этих отметок в каждую сторону делаются отступления примерно на 100 мм. Это дает возможность создавать дренаж и отмостку. Разметка внутренних перегородок осуществляется уже по готовому фундаменту.

Если проектом предусмотрен балкон или веранда, то площадь под ними не выделяется, а заливается вместе с общим основанием. Благодаря чему сохраняется монолитность железобетонной конструкции.

Только при соблюдении всех технологических процессов и с применением качественных строительных материалов, можно получит высокопрочное основание, которое будет выдерживать требуемые нагрузки. Единой технологии возведения плитного фундамента не существует, так как в каждом отдельном случае присутствуют отличия качества грунта и особенности самого строения.

Структура по слоям

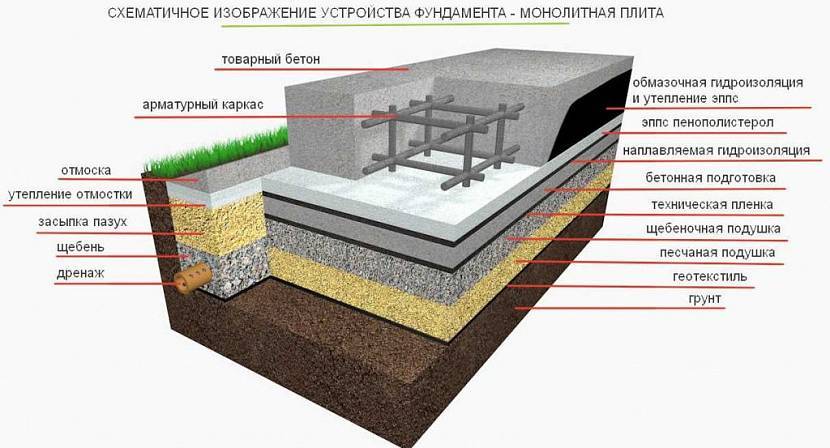

Так выглядит максимально полная структура монолитной плиты в качестве основания домаИсточник pinterest.ru

Стандартный «пирог» полного профиля имеет следующий вид:

  • выровненный и утрамбованный «материковый» грунт;
  • разделительная геомембрана (желательна, но не обязательна);
  • подушка из песка (или из двух слоев – песка и щебня)
  • подбетонок;
  • гидроизоляция;
  • листовой утеплитель;
  •  плита основания.

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

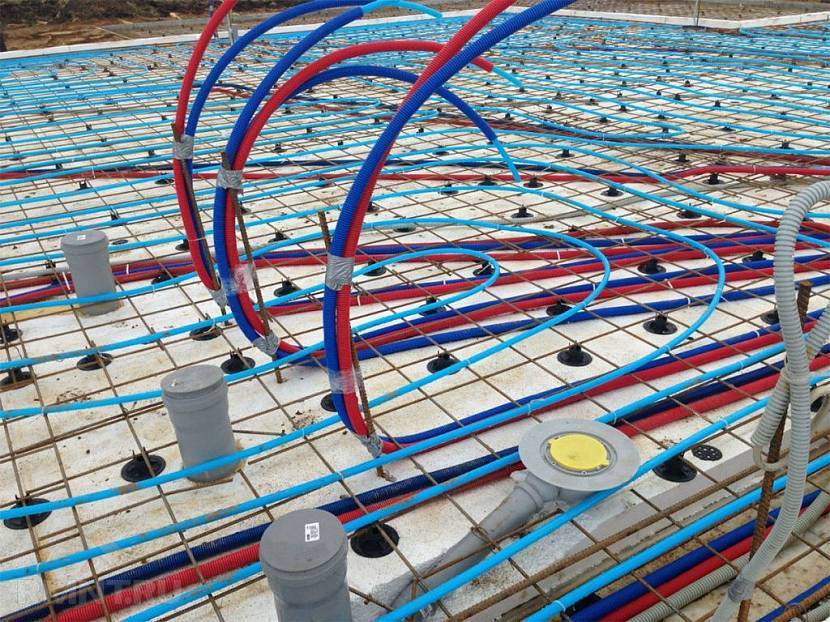

Шведская плита фундамента под частный дом с теплым поломИсточник pinterest.com

Советы по устройству плитного фундамента своими руками

  1. Если у Вас на участке болотистый грунт, то любой фундамент, в том числе и плитный, необходимо обеспечить надежной дренажной системой. Она будет способствовать отведению воды из под него, улучшая тем самым поведение фундамента на грунте.
  2. Не слушайте тех, кто говорит, что для плиты достаточно одного ряда арматурной сетки. Для того, чтобы фундамент был надежным, необходимо связать два ряда, один выше основания на 5-7 см, а второй, соответственно, ниже верхней плоскости плиты на те же 5-7см.
  3. Арматуру необходимо связать так надежно, чтобы при заливке и давлении на нее текучего бетона, она оставалась на своем месте, смещения не допустимы.
  4. При расчетах, покупайте все всегда с запасом. Нехватка любого материала может остановить процесс строительства на день и даже дольше.
  5. Не нагружайте фундамент до его полного затвердевания (28 суток). Это может привести к неисправимым последствиям.
  6. При объеме бетона более 2-3 метров кубических, приготовление его своими руками за один день — трудновыполнимая задача. Поэтому лучше использовать покупной бетон, там и качество будет выше.

Расчет монолитного фундамента под дом

На толщину фундамента влияют показатели почвы, результаты геодезических испытаний (типы грунта, уклон поверхности, глубина промерзания, наличие и отсутствие грунтовых и поверхностных вод), конструктивные и технологические аспекты проекта строительства.

Минимальная толщина фундамента составляет 15 сантиметров, но она подходит только для легких конструкций – небольшая баня, гараж, возводимых на непучинистых грунтах. Обычно толщину основания при малоэтажном строительстве принимают равной 20-30 см.

Проектом может быть предусмотрено утепление фундамента, в этом случае при расчетах нужно учитывать толщину утеплителя. Основанием морозоустойчивого фундамента является железобетонная плита.

Толщина ленточного фундамента должна быть более 35 см, при возведении зданий на сыпучих почвах следует уменьшить нагрузку на грунт путем добавления уступов (ширина около 20 см, высота – 30-40 см), обрез фундамента должен быть выше уровня земли.

Пример расчета плитного фундамента 10х10

Рассчитаем монолитный фундамент для одноэтажного дома. Исходные данные об объекте строительства:

  • Здание: жилой одноэтажный дом площадью 100 м2;
  • Здание возводится из бруса толщиной 200 мм;
  • Высота стен здания равна 4 м;
  • Перегородки внутри здания выполнены из гипсокартона (общая площадь перегородок составляет 64 м2);
  • Крыша четырехскатная с уклоном равным 35°;
  • Пластичный грунт, в состав которого входит глина;
  • Регион, в котором ведется строительство: г. Оренбург, значения снеговой нагрузки для него равняется 240 кг/м²;
  • Перекрытия деревянные, их общая площадь составит 68 м2.

Для расчета нагрузки на фундамент необходимо учитывать вес всех конструкций, а также ветровое и снеговое воздействие. При расчете нужно учитывать как нормативную, так и расчетную нагрузку в комплексе с коэффициентом надежности.

Для рассматриваемого примера результаты будут следующие:

  1. Нагрузка от стен: 100*160*1.1 = 17600 кг;
  2. Нагрузка от перегородок: 64*30*1.2 = 2304 кг;
  3. Нагрузка от перекрытий: 68*150*1.1 = 11220 кг;
  4. Давление от кровли: 61*2*60*1.1 = 8052 кг;
  5. Полезная и снеговая нагрузки: 68*240*1.2 + 61*180*1.4 = 17330 кг.

В сумме получаем нагрузку, равную ориентировочно 56506 кг (при этом учитывался коэффициент надежности). Ширина подошвы бетонного слоя на 20 см выступает за периметр здания. Следовательно, площадь основания составляет 1081600 см2. Высчитываем удельную нагрузку на почву под домом по формуле: 56506 кг: 1081600 см2 = 0,05 кг/см². Сопоставляем расчетные и заданные значения: Δ = 0,07 – 0,05 = 0,02 кг/см².

Масса строения рассчитывается по формуле: М = Δ*S = 0,02*1081600 = 21632 кг.

Отсюда толщина монолитной плиты фундамента для дома: t = 21632/700 = 30.9 см. Принимаем значение, равное 30 см.

Объем фундамента равен: 10.42*0.3=32.45 м3.

Конструкция и расчёт армирующего каркаса

Бетон превосходно противостоит сжимающим нагрузкам, но плохо противостоит изгибам и растяжениям. Если говорить о возведении дома на фундаментной плите, то она подвергается:

  • возникновению постоянного изгибающего момента вследствие неравномерности нагрузки на различные части конструкции;
  • периодическому воздействию, связанному с подвижками грунта.

Активно противостоять знакопеременному давлению почвы удаётся с помощью металлического каркаса. Так называемый пояс армирования прекрасно справляется с изгибающими и растягивающими усилиями, в то время как бетон активно противостоит сжатию.

Армирование плитного фундамента выполняют неравномерно, с дополнительным усилением по периметру, а также в зонах расположения стен и колонн (специалисты называют эти участки зонами продавливания). Плита минимальной толщины (до 150 мм) требует однослойного армирования, тогда как более массивные конструкции нуждаются в строительстве усиливающего каркаса.

При определении размера ячейки опираются на расчётную нагрузку. Так, для кирпичных стен арматуру крепят с шагом в 200 мм, тогда как при возведении более легких деревянных или каркасных домов стержни вяжут на расстоянии 250–400 мм. Вместе с тем, ширина ячейки не должна превышать толщину фундаментной плиты больше чем в 1.5 раза. Что касается шага стержней в зонах продавливания, то там его уменьшают в два раза. Подобное усиление каркаса позволяет предотвратить появление трещин в местах примыкания несущих стен и колонн.

Расстояние между прутьями каркаса может быть различным и зависит от площади, которую перекрывает плита

Если при монтировании армопояса длины стержня недостаточно для охвата продольного или поперечного габарита, то его наращивают прокатом такого же диаметра. Соединение выполняют с нахлёстом длиной в 40 диаметров прутка, то есть для арматуры Ø14 мм стык будет равняться 40х14=560 мм.

При каркасном армировании стержни монтируют двумя ярусами, с креплением к вертикальным пруткам. Шаг между этими элементами конструкции может отличаться от ширины ячейки в 1,5–2 раза.

Соотношение площади сечения фундамента и стальной арматуры, уложенной в продольном или поперечном направлении, равняется 0,3%. Минимальный диаметр прутков составляет 10 мм — такие стержни используют для плит со стороной до 3 м. Для более габаритных строений применяют прокат сечением 12, 14 и 16 мм. Для вертикальных стержней используют прутки с минимальным диаметром 6 мм, учитывая способ крепления — сваркой или проволокой.

Ошибки армирования: 1 — запрещено использовать камни в качестве опор каркаса (спейсеров); 2 — воткнутые в землю вертикальные стержни будут способствовать распространению коррозии внутрь плиты; 3 — отсутствует гидроизоляция, препятствующая впитыванию цементного молока в грунт

Гидроизоляция

Рулонная гидроизоляция

Монолитная плита, как правило, погружена в грунт, поэтому необходимо установить качественную гидроизоляцию. Для этого существует два вида материала на выбор: рулонный или обмазочный.

Первым делом на основе следует хорошо прибраться, удалить с нее всю пыль. Далее ее промазывают керосином. По желанию можно приобрести растворитель праймер, но он слишком густой консистенции и поэтому не очень хорошо схватывается с бетонной массой. Лучше всего перед работой его развести, тогда он станет лучше проникать вглубь бетона.

При выборе рулонного материала во время установки следует выходить за размеры основания примерно на 10 см. Подробнее о том, как гидроизолировать плитный фундамент, смотрите в этом видео:

Если на вашем участке присутствует высокий уровень подземных вод, то лучше всего рулонную гидроизоляцию укладывать в 2 слоя. Выкладывают ее поперек, а клеят уже неразбавленным праймером.

Устройство плитного фундамента: монтаж теплоизоляционного слоя

Утепление фундамента является важным мероприятием, благодаря которому тепло не выходит из здания в грунт, а холод не проникает из почвы в помещение. Утеплитель должен иметь высокую прочность. Поэтому в технологии УШП рекомендуется использовать плиты из экструзионного пенополистирола, которые (благодаря нахождению в их составе графита) характеризуются повышенной прочностью на сжатие.

Обратите внимание! В пенополистироле могут заводиться муравьи и другие насекомые. Поэтому материал нуждается в дополнительной защите

Здесь рекомендуется использовать стеклобой, металлическую сетку или плиты пенокерамики. Уложены плиты экструзионного пенополистирола для отмостки и накрыты плёнкой

Здесь рекомендуется использовать стеклобой, металлическую сетку или плиты пенокерамики. Уложены плиты экструзионного пенополистирола для отмостки и накрыты плёнкой.

Материал в виде плит толщиной 10 см необходимо укладывать в два слоя. Первый должен охватить весь периметр основания и отмостку. Второй слой следует уложить со смещением от края не менее чем на 45 см, что создаст ребра жесткости. В середине плиты, в слое теплоизоляции, выполняются канавки шириной 20-30 см под будущие несущие стены, под которые утеплитель не укладывается.

При использовании плоских листов утеплительного материала для их крепления применяются специальные гвозди из пластика с широкими шляпками. Места соприкосновения можно обработать клеевым составом. Элементы рекомендуется располагать в шахматном порядке, что поможет избежать образования мостиков холода в местах их стыковки. Также можно использовать l блоки для УШП, которые монтируют по торцам сооружения. Имея особую конструкцию, они не требуют дополнительного крепления при монтаже.

Продолжение статьи читайте на следующей странице.Для перехода к следующей части статьи используйте цифры постраничной навигации.

Преимущества и недостатки монолитных плит под фундамент

Основной конструктивной особенностью основания этого типа является капитальность и надежность, которая особенно проявляется при устройстве на почвах 1 категории. Не менее весомое преимущество – равномерное распределение нагрузок от всех конструкций здания на поверхность грунта.

Фундамент-монолит в виде плиты обладает множеством других достоинств:

  • Минимум земляных работ – обычно снимается только верхний плодородный слой почвы.
  • Минимальная трудоемкость сооружения опалубки – она устанавливается только по периметру основания.
  • Относительно простой процесс устройства – не требуется привлечение спецтехники (за исключение бетоновоза, поскольку плиту надо залить за 1 раз для получения цельной бетонной конструкции).
  • Возможность строительства зданий из любых стеновых материалов – кирпич, газобетонные, поризованные блоки, дерево и др.
  • Повышенные прочностные характеристики.

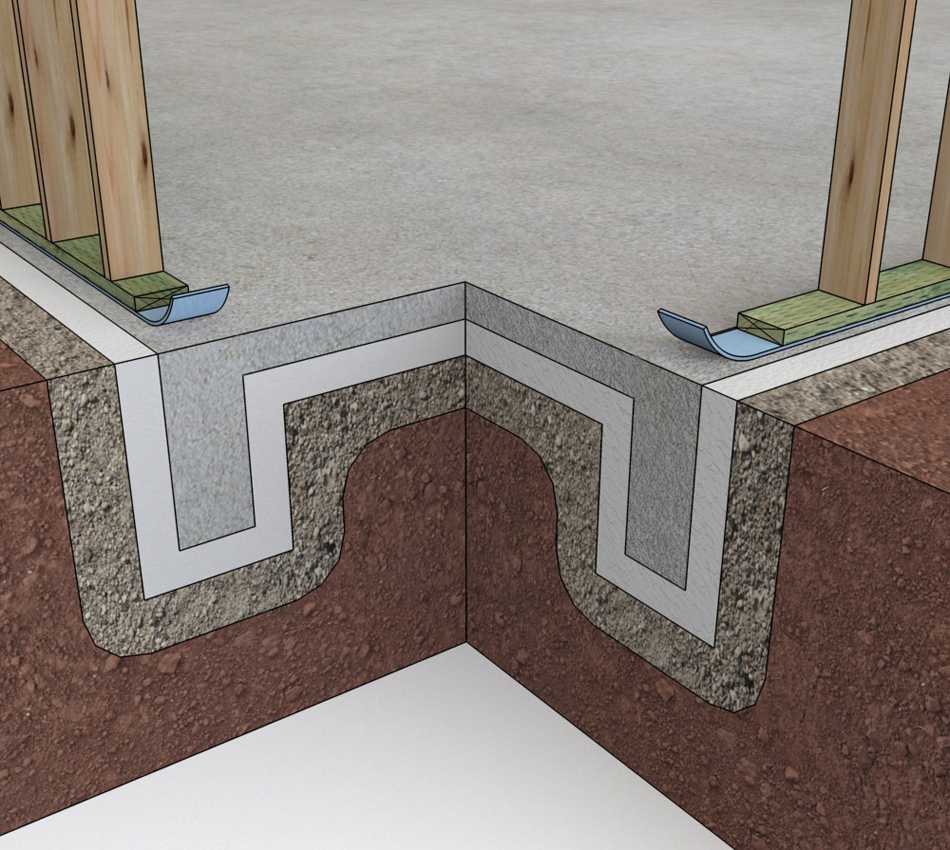

Рисунок 4. Конструктивные особенности плитного фундамента

Из недостатков можно отметить необходимость тщательной подготовки грунтового основания – плитный фундамент сооружается обязательно на идеально ровной поверхности. Среди других минусов:

  • сложность прокладки коммуникаций – как правило, канализационные и водопроводные линии прокладываются до бетонирования;
  • невозможность возведения подвала;
  • дороговизна обустройства – за счет большого расхода арматуры для армирования, бетона и других материалов.
