Виды пластиковых канализационных труб

Сырьё, из которого производятся данные изделия, во многом определяет тип их соединения. Поэтому на этом вопросе следует остановиться несколько подробнее.

По материалу полимерные канализационные трубы подразделяются на несколько видов.

Полипропиленовые (ПП). Отличаются стойкостью к высоким температурам и продолжительным сроком службы (до 100 лет). Совокупность этих характеристик позволяет использовать ПП трубы для создания внутренней канализации. В наружных сетях применять данные изделия не рекомендуется, поскольку полипропилен характеризуется повышенной мягкостью, что может обусловить деформацию трубопровода в процессе эксплуатации.

Полипропиленовые трубы часто используются в системах водоотведения благодаря своим качествам

К достоинствам ПП труб можно отнести:

  • высокую диффузионную стойкость;
  • устойчивость к воздействию щелочей и кислот;
  • высокую термостойкость (температура стоков может достигать 100˚С);
  • механические воздействия приводят к деформации ПП труб, но не к их поломке;
  • экологическая безопасность.

Не следует забывать и о следующих недостатках таких изделий:

  • плохо переносят воздействие ультрафиолетового излучения;
  • высокая эластичность. Это свойство требует утолщение стенок, когда пластиковый трубопровод прокладывается в земле.

Поливинилхлоридные (ПВХ). Такие трубы применяются для создания самотёчных канализационных систем, где нечистоты перемещаются за счёт уклона веток трубопровода и собственного веса. Эти изделия прочные и стойкие к ультрафиолету. Но они характеризуются плохой переносимостью воздействия агрессивных сред и температурных перепадов. Процесс горения поливинилхлорида сопровождается выделением ядовитого газа фосгена.

Трубы из ПВХ рекомендуется применять для внутренней канализации, так как они плохо переносят перепады температур

Чтобы корректно подобрать ПВХ трубы с учётом предполагаемых условий эксплуатации, внимательно ознакомьтесь с ниже размещённой таблицей.

Таблица 1 Класс прочности (символы «SN*») ПВХ труб в зависимости от типоразмера

Номинальный диаметр труб, мм

Вес одного пог. метра, кг. Толщина стенки, мм Вес одного пог. метра, кг Толщина стенки, мм Вес одного пог. метра, кг Толщина стенки, мм

58,2 18,4 48,7 15,4 _____ _____ 630

36,3 14,6 38,9 12,3 24,7 9,8 500

23,2 11,7 19,5 9,8 15,8 7,8 400

14,3 9,7 12,0 7,7 9,75 6,2 315

8,98 7,3 7,69 6,2 6,08 4,9 250

7,44 6,9 6,02 5,5 _____ _____ 225

5,77 5,9 4,84 4,9 3,87 3,9 200

3,69 4,9 3,14 4,0 2,56 3,2 160

Правила укладки канализационных труб

Начинают монтаж чугунных канализационных труб от того места, где труба выходит из здания и продолжают до места соединения трубы с центральной канализации или до патрубка септика.

От стен здания трубы укладывают в траншею, разворачивая каждую раструбом против движения стоков. То есть в наклонной траншее раструб должен быть соответственно ниже гладкого конца трубы.

Когда трубы разложены, их старательно очищают со всех сторон от земли и прочих загрязнений. После этого проверяют наличие и целостность всех уплотнителей из резины,  проводят предварительный замер вхождения трубы в раструб. Для облегчения процесса используют смазку на основе силикона или жидкое мыло.

Предварительный замер вхождения трубы в раструб

При соединении труб их вставляют друг в друга не до упора, а оставляя сантиметровый зазор (можно заранее для удобства поставить метку).

Возможно, Вас заинтересует информация-монтаж канализации в квартире

Если у трубопровода предусмотрены повороты, то в таких местах используют повороты с углом градусов. Использование отводов с прямым углом 90 градусов не разрешается.

Варианты укладки канализационных труб

При укладке труб обязательно следует проверять правильность уклона.

На этапе монтажа труб устанавливают ревизионные (смотровые) колодцы для контроля работы канализационной системы и облегчения процесса чистки при возникших засорах.

Монтаж трубопровода и ревизионной трубы

Монтаж трубопровода и ревизионной трубы

После монтажа рекомендуется провести проверку герметичности с помощью мыла (следует смазать места соединения труб, чтобы убедиться в герметичности соединений), произвести пробный запуск системы, затем подумать об утеплении наружных канализационных труб вспененным полиэтиленом (Стенофлекс) или другим материалом.

Монтаж канализационных труб

Утепление канализационных труб

В качестве утеплителей, необходимых для бесперебойной работы канализационной системы в холодное время года, применяют утеплители формового типа или рулонные. Первые производят непосредственно под форму труб и укладывают вместе со слоем гидроизоляции, вторые просто наматывают на трубы вручную.

Также для защиты канализации от промерзания успешно применяют нагревающий кабель, который при установке надежно изолируют от попадания влаги из грунта. Впрочем, всегда можно сэкономить средства и время, если приобрести канализационные трубы для укладки в землю с уже вмонтированным утеплителем.

Основные этапы прокладки канализации в частном доме

Чтобы система исправно функционировала, и не возникало никаких непредвиденных ситуаций, перед тем, как проложить канализационные трубы в частном доме, нужно грамотно составить подробный проект.

Желательно, чтобы проектирование инженерных систем осуществлялось в момент составления проекта дома, но это актуально, только если намечается новое строительство.

Многие специалисты рекомендуют на этапе разработки схемы прокладки наружного и внутреннего трубопровода ориентироваться на некоторые особенности движения стоков по трубам. Обязательно нужно соблюдать такие правила:

  • унитаз должен присоединяться к стояку отдельно, кроме того, в соединительную трубу нельзя добавлять другие приборы;
  • подсоединение других приборов не должно быть на уровне ниже присоединения унитаза;
  • вся сантехника, кроме унитаза, может иметь общую подводку к стояку;
  • диаметр подводящей трубы должен быть не меньше размера сливного патрубка.

После того, как составлен проект, можно переходить к таким этапам монтажа системы, как выбор места установки очистного сооружения, обустройство внутренней канализационной сети, вывод ее из дома и монтаж внешней канализации.

Если вы сталкиваетесь с этим впервые, и не знаете, как прокладывать канализационные трубы в частном доме, но хотите сделать все своими руками, то желательно не только ознакомиться с инструкцией монтажа, но и просмотреть видео.

Тонкости установки пластиковых труб своими руками

Есть несколько нюансов, которые стоит соблюдать для того, чтобы система в дальнейшем работала правильно:

  1. Нарезка труб должна сопровождаться зачисткой их краев от заусениц. Чтобы работу было проще выполнить, стоит взять пилу с небольшими зубцами и широким лезвием: разрез получится сделать под прямым углом, а количество задир будет минимальным.
  2. Перед тем, как собрать канализационные трубы, стоит выполнять предварительную сборку, во время которой наносятся контрольные отметки. После этого система разбирается.
  3. При прокладке трубопровода в стене чаще всего используются металлические трубы, которые соединяются с сантехническими приборами посредством пластиковых отрезков труб. Для соединения разных видов труб применяются муфты, не имеющие раструбов.
  4. При высверливании отверстия для трубы стойка может ослабнуть. Устранить проблему можно при помощи специальных накладок, которые возвращают стойкам изначальную прочность.

Этапы сборки системы вентиляции

Последовательность сборки системы вентиляции:

  1. Разметка – на стенах и перекрытиях размечаются места прохождения коммуникации с точками монтажа креплений.
  2. Монтаж креплений на заранее размеченных местах.
  3. Сбор общего вентиляционного стояка.
  4. Сбор отдельных воздуховодов из внутренних помещений.
  5. Установка полусобранных воздуховодов и стояка.
  6. Соединение веток вентиляционной системы.
  7. Герметизация соединений.
  8. Монтаж вентиляторов, клапанов и прочих приспособлений повышающих тягу.
  9. Вывод труб через кровлю.
  10. Утепление участков воздуховодов в неотапливаемых помещениях.

Таким образом построение вентиляционной системы из канализационных труб не имеет принципиальных различий с монтажом вентсистем из труб специальных – вентиляционных.

Наружная часть канализации

К наружному контуру бытовой канализации относится система трубопроводов, используемых для транспортировки сточных вод в направлении выгребной ямы или отстойника. Автономные отстойники также чаще всего включаются в комплексную систему очистных сооружений. Отметим, что транспортировка стоков может осуществляться на загородном участке двумя способами: самотёком (так называемая дренажная канализация) или же под напором, с помощью установленного в системе насоса.

Естественно, что при использовании дренажного варианта стока уровень выгребной ямы должен быть ниже уровня трассы прокладки трубопровода, который монтируется в этом случае с небольшим уклоном. Если вам больше подходит второй вариант доставки сточных отходов до отстойника (с помощью дополнительных  насосов, создающих нужный напор стока) – вы можете размещать выгребную яму в любом удобном для вас месте.

Трасса проводки канализационных труб при этом ничем не ограничивается и может выбираться произвольно (исходя из удобства проведения земельных работ). Если вы не хотите иметь неприятностей, связанных с эксплуатацией вашей канализационной системы – постарайтесь прокладывать трубы таким образом, чтобы угол их изгиба был всегда более 90 градусов (что исключит возможность образования засоров в них). При выборе места расположения очистной ямы обязательно должно выполняться требование по её удалённости от жилого комплекса не менее чем на 6–7 метров.

Простейшим и наиболее распространённым вариантом автономного отстойника считается обычная выгребная яма. Принцип работы классической выгребной ямы достаточно прост и состоит в следующем. Нечистоты, которые поступают в отстойник по канализационным трубам, постепенно накапливаются в нём, после чего лёгкие фракции утилизируются за счёт просачивания в почву. После того как яма полностью заполнится тяжёлыми фракциями, их выкачивают из неё с помощью специальных механизмов (обычно для этих целей арендуются специальные автомобили местных служб ассенизации).

Способы врезания в канализацию

Канализационная труба, к которой подключают сантехническое оборудование, может располагаться вертикально и в горизонтальной плоскости. Способы врезания при разном расположении линии на 110 мм. ничем не отличаются, их разбивают на основных вида: правильный и неправильный.

Правильный способ

Для проведения работ в пластиковом трубопроводе используют стандартные сантехнические детали: тройники, обычные и компенсационные муфты. Метод состоит из следующих операций:

  • Отмеряют длину стояка, которую необходимо вырезать учетом размеров монтируемых деталей. Он должен равняться размеру тройника и компенсационной муфты с учетом глубины посадочных гнезд.
  • Трубу обрезают в нужных местах, защищают ее внешнюю и внутреннюю кромки.
  • Промазывают силиконовой смазкой все детали и вставляют их в разрез в определенном порядке. При этом существует несколько вариантов монтажа:
  1. Тройник, с помощью которого происходит врезка в систему, фиксируют следующим способом: нижнюю часть тройника соединяют со стояком переходной муфтой с уплотнительными резиновыми кольцами, верхнюю часть закрепляют компенсационной муфтой. Данная технология применяется для установки в вертикальные стояки.
  2. При втором методе отвод находится в самом компенсаторе, при этом необходимость в использовании лишней детали в виде тройника отпадает. Обычно вывод расположен под углом 45 градусов к центральной линии компенсатора — это позволяет эффективно применять данный метод для врезания в горизонтальные участки.

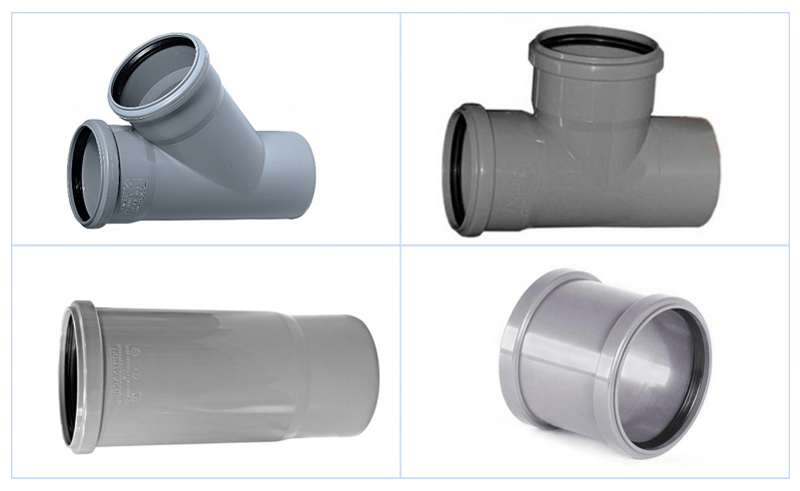

Рис. 4 Основные детали для правильной врезки — косой отвод, тройник, компенсатор и муфта

Правильным методом можно подключать к линии 110 мм. патрубки, которые совпадают по размерам или 50 мм отводы.

В случае стальных или чугунных труб канализации, их для врезания укорачивают по размеру тройника, который затем приваривают в место разрыва сварочным аппаратом.

Неправильный способ

Данная методика разработана для врезания в линию уже существующей канализации без полного разрезания трубопровода, а с помощью врезки, когда в трубе проделывают отверстие нужного диаметра.

Затем на прорезанную дыру одевают выходной патрубок и фиксирует его корпус. При проведении работ применяют специальные адаптеры или седелки, через которые происходит соединение канализационной линии с отводами сантехнических приборов.

Разновидности

Также существуют и другие типы канализационных отводов. Познакомимся с ними поближе.

Для гофрированных труб

Подобные разновидности канализационных отводов состыковываются при помощи специальных муфт. Со всех сторон такие элементы дополняются уплотнительными кольцами. В местах сгиба внешняя часть этих изделий имеет более скромный диаметр. Применяются подобные виды отводов с целью стыковки труб, изготовленных из разных материалов с применением манжет-уплотнителей.

«Вавин»

Это отдельная запатентованная система. На гофрированной детали таких отводов снаружи находится выемка треугольной формы, которая играет роль своеобразного замка. Подобные элементы производят из высококачественного сырья, которому не грозит повышенное давление. Эти отводы гарантировано служат до 50 лет.

«Магнум»

Канализационные отводы «Магнум» могут иметь угол перегиба, составляющий 90 или 45 градусов. Отличительной чертой таких деталей является то, что в них отсутствуют какие-либо закругления. По этой причине отводные элементы «Магнум» нередко обзаводятся засорами. Используют их при монтаже канализационных систем крайне редко.

Монтаж наружных сетей

Вне дома монтаж наружных сетей выполняют, основываясь на следующих правилах:

  1. Трубы прокладывают на глубине, превышающей глубину промерзания почвы.
  2. Если запроектировано пересечение труб водопровода и канализации, подающий воду трубопровод располагают на 40 сантиметров выше канализационной магистрали. При использовании стальных труб на месте их пересечения устанавливают стальные кожухи.
  3. Трубопроводы должны пересекаться под прямым углом.
  4. Когда водопроводные и канализационные трубы прокладывают параллельно, то между стенками труб с диаметром менее 200 миллиметров нужно соблюдать расстояние не меньше полутора метров.

Полезные советы

При конструировании канализационной системы рекомендуют использовать отводы одной разновидности. Если это будет нужно, можно обратиться к применению специальных переходников, которые дадут возможность объединять любые составляющие. Если необходимо соединить массивные конструкции труб, следует использовать особые отводы сегментного типа. При конструировании канализационной системы следует избегать большого количества стыков и поворотных соединений, поскольку такие участки могут стать причиной протечки.

Наиболее популярными являются отводы, внутренняя часть которых отличается гладкой поверхностью. По таким деталям намного легче и быстрее проходят стоки. Такими характеристиками могут похвастаться ПВХ детали, что делает их более актуальными, нежели металлические варианты. Канализационные трубы нужно дополнительно утеплять, если речь идет о низких температурах. Обычно для этого используют такие материалы, как пенопласт, пенополистирол или минвата. Кроме герметика, стыки канализационных отводов можно обрабатывать такими составами, как битумная мастика, смоль, техническая сера или специальная уплотнительная ленточка.

В следующем видео вас ждет монтаж пластиковых канализационных труб.

Правила укладки наружных труб

Условиями грамотного обустройства канализации в загородном доме своими руками является не только выбор качественной трубной продукции, соединяющей внутридомовые коммуникации с септиком или с выгребной ямой, но и выполнение соответствующих правил и норм, которых следует придерживаться при укладке труб в грунт.

Одно из них гласит, что при определении глубины траншеи нужно учитывать уровень промерзания почвы, поскольку трубы укладывают ниже данной отметки. Это требуется, чтобы жидкие канализационные стоки при минусовой температуре не начали замерзать и не повредили трубопровод.

Одновременно глубина не должна быть слишком большой, поскольку при прокладке магистрали нужно соблюдать уклон, составляющий минимум 2 сантиметра на 1 метр протяженности траншеи. В результате получается, что при 10-метровой длине канавы разница между начальной и конечной величиной данного параметра получится равной 20 сантиметрам.

Когда протяженность наружного трубопровода превышает 10 метров, имеет повороты или места соединений, на изгибах и стыках труб обустраивают ревизионные колодцы, предназначенные для контроля над состоянием системы и для устранения засоров.

Чтобы при прокладке на участке автономной канализации не пришлось копать очень глубокие траншеи, даже в регионах с суровыми климатическими условиями, линии отвода стоков помещают в землю на расстоянии 50-70 сантиметров от ее поверхности, при этом тщательно утепляют все участки конструкции.

В качестве теплоизоляционного материала задействуют:

  • пенопластовые короба;
  • базальтовое волокно;
  • пенополистирольную скорлупу;
  • пеноизол;
  • керамзитную засыпку;
  • минеральную вату;
  • вспененный полиэтилен.

В северных районах проживания с целью повышения эффективности теплоизоляции вышеперечисленные материалы комбинируют. К примеру, сначала трубы покрывают пеноизолом, а потом присыпают керамзитом со всех сторон.

Существует и другой способ обогрева трубопроводов, для реализации которого потребуется укладка электрического кабеля. Но применение энергозависимого утепления обычно имеет смысл обустраивать для домов, в которых жильцы проживают постоянно.

Оборудование вентиляционной системы

Чтобы соблюсти санитарные нормы и сделать проживание в доме максимально комфортным, систему канализации необходимо оборудовать вентиляцией.

Для предупреждения застоя газов в трубах и их проникновения в жилые помещения устанавливают фановую трубу.

Фановая труба — это простая вертикальная конструкция, по своему виду напоминающая стояк. Ее выводят на кровлю, чтобы испарения уходили в атмосферу

Можно отказаться от монтажа дополнительного вентиляционного оборудования, но при условии, что частный дом не выше 2-х этажей, а нагрузка на канализационную сеть минимальна.

Если же в здании проживает много людей, количество санузлов более 2-х, стоки выводятся в очистное сооружение, то монтаж фановой трубы обязателен. Благодаря ей атмосфера в доме будет здоровой, а вода из гидрозатворов никуда не исчезнет из-за разницы давлений в сети.

Выводы и полезное видео по теме

Как сделать вертикальную планировку ровного участка.

Показана схема дренажа участка от создания траншей и правильной выемки грунта до прокладки труб и утепления их щебнем.

Прокладка фановой трубы по дому до септика.

Разбор труб для наружной канализации. Как они отличаются по цвету, как выбрать диаметр и рассчитать уклон, что такое компенсационный патрубок:

Весь процесс монтажа системы поверхностного водоотвода.

При выборе схемы водоотведения стоит отдать предпочтение простым конструкциям, которые уже зарекомендовали себя как эффективные для определенной местности. Решений много, но подходящие для южных регионов варианты абсолютно не жизнеспособны в северных областях.

В процессе планирования нужно учитывать будущую ремонтопригодность системы, полную или частичную доступность элементов, возможность изменения цепочки, если возникнет такая необходимость.

Остались вопросы, нашли недочеты или хотите дополнить наш материал интересными сведениями? Пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.
