Как сделать систему поверхностного водоотвода своими руками? Обзор и Инструкция

Проектирование системы поверхностного водоотвода

Проектирование является очень важным этапом работы, связанным с обеспечением правильного обустройства водоотвода. Оно охватывает такие важные аспекты:

• определение оптимального вида системы отведения воды на участке;
• составление схемы расположения каналов, точек забора воды и мест ее сброса;
• определение и покупка необходимых материалов в нужном количестве.

Решение всех этих задач будет невозможно достичь без учета ряда очень важных моментов. Их не так много, но от них во многом будет зависеть конечный результат проделанной работы

Итак, особое внимание потребуется уделить:

• типу грунта и его твердости;
• виду поверхности;
• уровню подземных вод;
• схеме расположения на участке различных построек, сооружений, дорожек, клумб;
• частоте и интенсивности выпадения атмосферных осадков.

При твердом грунте, который пропускает влагу в малом количестве, потребуется установка большего количества каналов. Глинистая почва способствует возникновению заболоченности, а потому требует сооружения подземного дренажа. Без дополнительных рукавов нельзя будет обойтись в случае наличия разницы высоты участка. Все эти факторы будут вносить свои коррективы в смету расходов, но, несмотря на это, можно утверждать, что проектирование и установка такой системы водоотвода очень выгодно.

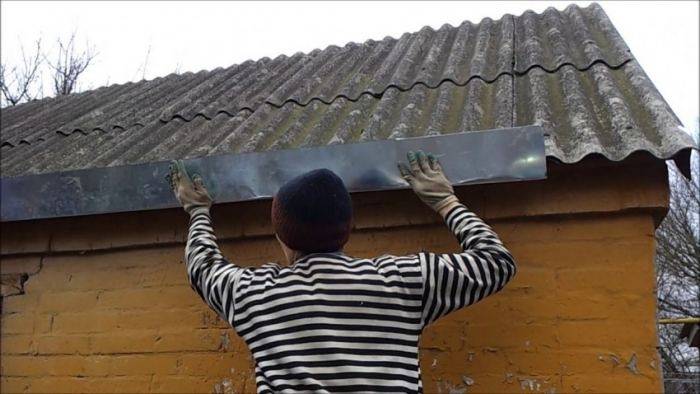

Как правильно располагать кронштейны?

На этом этапе у вас возникнет вполне ожидаемый вопрос: как крепятся водостоки к самой крыше? Крюки для них монтируют к лобовой доске, ветровой, к карнизному свесу или прямо на стропильные ноги.

На стропильные ноги крепление устанавливают тогда, когда лобовой доски нет как таковой в принципе или ее важно оставить нетронутой ради определенного эстетического эффекта. Но, если кровля уже готова, тогда единственный рациональный вариант – это крепление крепежа к лобовой доске:

Иногда крепеж для водосточной системы приходится устанавливать прямо к обрешетке кровли. Для этой цели используются специальные удлиненные хомуты, которые фиксируют в двух точках. Кронштейны крепятся к стропилам (через обрешетку) только предварительно загнутые.

Часто домашние мастера пытаются сэкономить и ставят кронштейны слишком далеко друг от друга, хотя расстояние между крепежом не должно превышать 60 метров. Если нарушить это правило, со временем водостоки деформируются и постепенно повреждаются под давлением веса воды, льда и снега.

Также важно угадать с расположением кронштейнов, чтобы они не оказались слишком низко или слишком высоко относительно края крыши. Если крюки будут расположены ниже, чем нужно, дождевая вода с них будет плохо попадать в желоб, станет разбрызгивается и на фасаде пойдут потеки

Иногда такая ошибка монтажа даже приводит к поломке и обрыву самого крепежа. А правильно, если желоб немного выступает за край, хотя бы наполовину его ширины. Если же водосток установить слишком высоко, то механическое давление на него и его крепления будет в разы больше нормы, и самой водосточной системе придется выдерживает на себе уже есть груз сходящего снега.

По окончанию монтажа крепления важно правильно установить и выровнять каждый крюк:

Учитывайте также, что при установке металлочерепицы также используется антиконденсатная пленка с припуском:

Осушение участка вокруг дома своими руками

Если расстояние менее 1,5 м, то несущая способность грунта снижается — он переувлажняется и насыщается водой. Это влияет на осадку фундамента и делает проблематичным устройство подвала или цокольного этажа.

Для осушения участка по периметру планируемого дома, а лучше по краям всего двора, роют каналы с небольшим уклоном и организуют дренаж. Оптимальная ширина таких каналов — 50-70 см.

Глубина рассчитывается в каждом случае индивидуально, так как она зависит от того, насколько требуется понизить уровень грунтовых вод. Дренаж закладывается следующим образом.

На расстоянии 2-3 м от дома выкапывают канаву глубиной, равной подошве фундамента. На ее дно укладывают слой глины в 15-20 см, придавая ей форму лотка. Наверх аккуратно выкладывают средней величины камни, образуя бортики. Крупные камни располагают сверху, формируя свод. На него кладут гравий или щебень высотой 25-30 см. Все засыпают вынутым при раскопке грунтом. Вода будет просачиваться через почву в лоток и стекать в нужном направлении.

Преимущества поверхностного водоотвода по сравнению с дождеприемниками

Устройство поверхностного водоотвода предполагает использование отдельных лотков, которые стыкуются между собой. Лотки покрывают по периметру всю поверхность, с которой должна отводиться вода. Сверху каналы закрываются решетками, призванными оградить проходы от засоров смываемым в них мусором. Такие системы допускают безопасное передвижение по территориям пешеходов и транспорта. Кроме поверхностных водоотводов, твердые поверхности также могут оборудоваться системами точечного дренажа (дождеприемниками). Точки приема воды располагаются равномерно на осушаемой территории. Они соединяются между собой подземными трубами, обеспечивающими отвод воды в канализацию.

Поверхностный линейный водоотвод из пластиковых лотков по сравнению с дождеприемниками обладает следующими преимуществами:

• установка такой системы более выгодна с финансовой точки зрения, так как работа по установке лотков проходит проще и быстрее. Также требуется меньшее количество материалов для создания водоотвода на поверхности;
• возможность прокладки лотков практически в любом месте на твердой поверхности. Точечный же дренаж имеет ограничения по местам расположения в связи с наличием подземных коммуникаций;
• водоотвод на поверхности легче монтировать;
• не требуется создания внешних уклонов в сторону дождеприемников. Поверхность остается ровной и пригодной для передвижения людей и транспорта.
• обслуживание поверхностных лотков в несколько раз проще, нежели уход за системой точечного дренажа.

Читайте о видах систем водоотвода в другой статье: Дренаж вокруг дома.

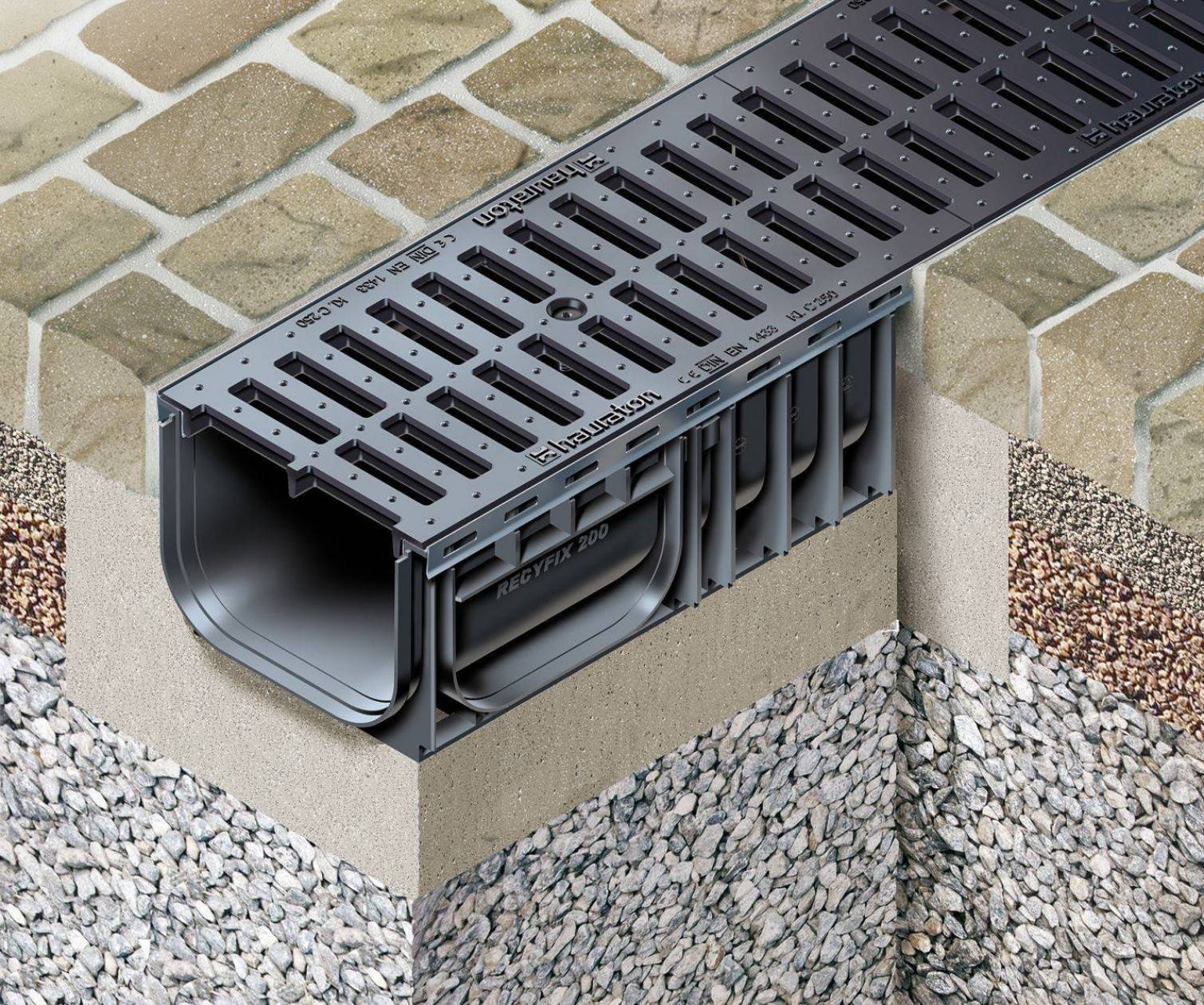

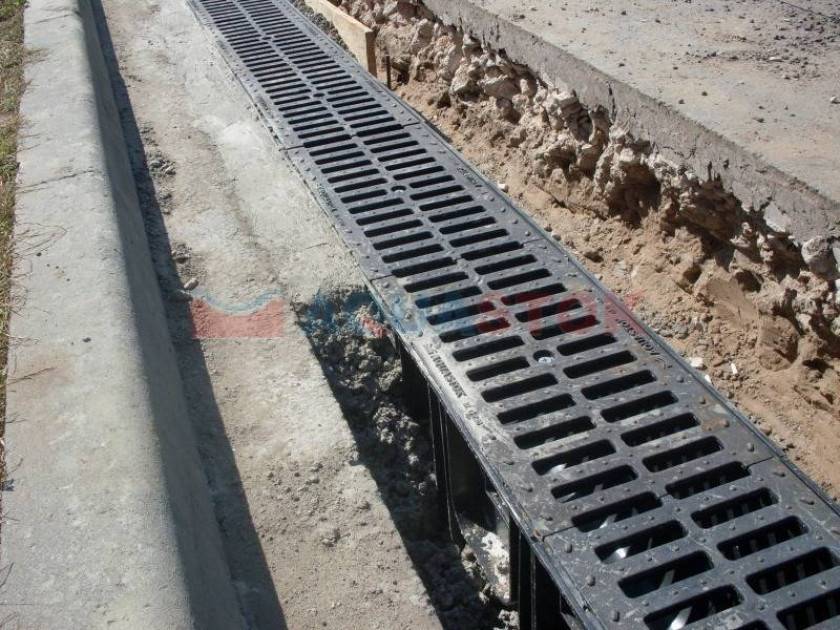

Пример поверхностного водоотвода с помощью лотков

Часто встречаемые ошибки при монтаже желобов и других элементов водосточной системы

Крепление водосточной системы должно осуществляться с учетом требований нормативов строительства, что позволит сделать ее надежной и долговечной. Несмотря на все рекомендации, некоторые мастера не придерживаются определенных правил, что ведет к плачевным последствиям.

Самыми распространенными ошибками во время монтажа водостока и крепления желобов считаются:

Правила разметки водостока

• экономия кронштейнов приводит к тому, что желоб не может эффективно работать. Из-за нагрузки от воды он прогибается и разрушается;
• если обустроить слив очень высоко, вода будет попадать на стены и другие конструкции здания, что спровоцирует их разрушение;
• недостаточная герметичность или некачественно выполненные стыки приведут к разрушению водостока;
• неправильный уклон сделает систему неэффективной и снизит ее срок службы.

Крепление водосточных желобов довольно простая задача. Но несоблюдение технологии приводит к преждевременному разрушению системы и ее нефункциональности.

Водосточная система жилых домов

Водосток для крыши частного дома – элемент крайне необходимый, обеспечивающий долговечность постройки. Обычно устраивается в процессе строительства здания. При желании водосток можно сделать своими руками

Конструкция, предназначенная защищать фундамент здания, предотвращать размывание грунта и подтопление подвальных помещений, состоит из следующих сборных деталей:

• желоба отводные;
• кронштейны крепления желобов;
• трубы водосточные;
• соединительные элементы прямых патрубков (муфты);
• крепёжные хомуты водосточных труб;
• тройники, обводы, сливы, заглушки;
• воронки и решётки сборников воды.

Желоба отводные – монтажные элементы, собранные из отдельных лотков, в том числе угловых.

Желоба размещаются непосредственно под нижней кромкой кровельного покрытия и закрепляются кронштейнами.

Благодаря отводным желобам, осуществляется сбор воды по всей площади крыши и перенаправление собранной жидкости в места расположения воронок водосточных труб.

Желоба круглой формы применяются в конструкциях водосточных систем чаще, чем такие же элементы прямоугольной формы. Но такая статистика вовсе не говорит о том, что прямоугольные желоба чем-то хуже. Обе конфигурации показывают хорошие результаты работы

Укладка водоотводных каналов под уклоном

Дренажные каналы нужно располагать на площади участка под уклоном, достаточным для быстрого вывода поступающей воды. Достигнуть необходимого угла уклона можно несколькими вариантами, а конкретно:

• применение имеющегося перепада высот и природного уклона грунта;
• организация ступенчатого уклона благодаря использованию бетонных желобов, имеющих разную высоту;
• укладка специализированных бетонных каналов, у каких поверхность внутри сделана под уклоном.

Важно! Пластиковые желоба прокладывают в канаву, выкопанную в грунте под уклоном. При этом грунт не продавливается под их маленьким весом

бетонные желоба настаивают более крепкого основания.

Вода, стремящаяся с крыши вниз по водостокам, попадает в дождеприемники, проходя через декоративную решётку

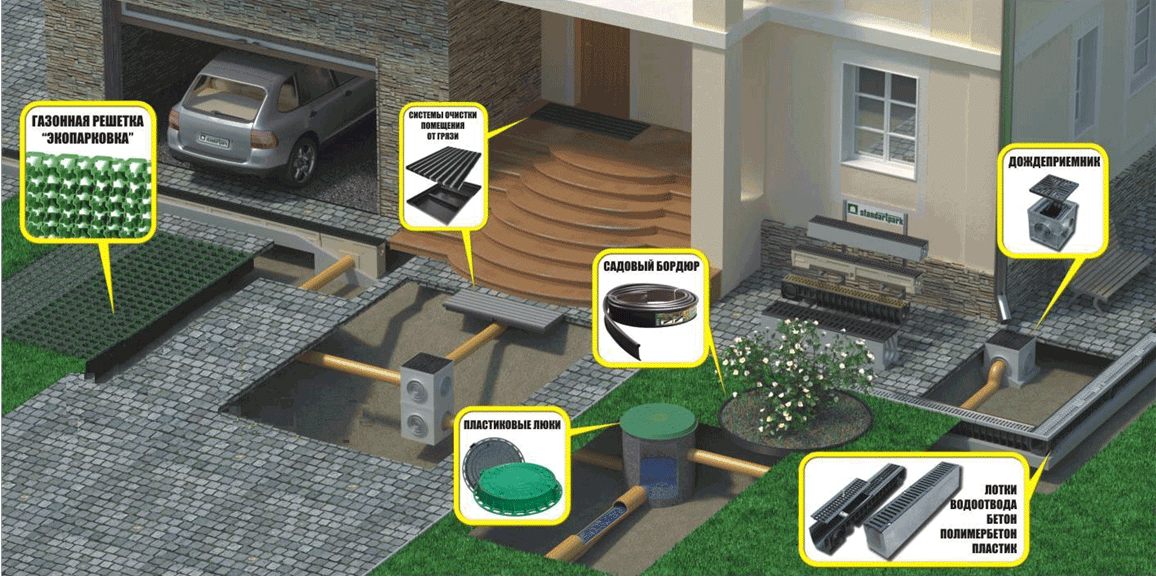

Проектирование водоотвода от дома

В первую очередь необходимо выбрать оптимальный тип водостока

в соответствии с особенностями местности и конструкцией фундамента. Далее составляется подробный чертеж будущей системы с обозначением дренажных колодцев (места приема воды). Как правило, такие элементы монтируются вдали от скважин, вокруг строения. Если на участке есть искусственный или природный водоем, водосток может быть направлен туда.

Следующим этапом определяются места приема воды с кровли и иных участков

. Обозначается положение дождеприемников. Предпочтительно выбрать модель с отводом вниз, поскольку боковой отвод часто промерзает и становится причиной разрыва сточной трубы. Если на территории загородного дома имеется бассейн, необходимо установить вокруг него лотки.

На крыльце перед входом рекомендуется установить поддон, который не позволит грязи и воде проникнуть внутрь помещения.

Следующий этап – проектирование расположения канализационных труб

, соединяющих дождеприемники и желоба с дренажными колодцами. Следует учесть количество точек приема и уклон поверхности.

В зависимости от выбранного способа устройства системы водоотвода, этапы и количество необходимых элементов может варьироваться. Несмотря на то, что спроектировать и установить водосток можно самостоятельно, рекомендуется воспользоваться услугами специалистов.

Качество, гарантия и цена

Важно учесть, что не все водосточные системы одинаковы по качеству. Как и в любом другом случае, экономия на водосточной системе может повлечь за собой необходимость ее замены

Что, почти всегда, дороже, чем сразу купить водосток хорошего уровня

Как и в любом другом случае, экономия на водосточной системе может повлечь за собой необходимость ее замены. Что, почти всегда, дороже, чем сразу купить водосток хорошего уровня.

Одним из важных параметров при выборе – является письменная гарантия на водосток.

Если, по каким-то причинам, производитель отказывается вам ее предоставить – стоить задуматься.

На качественные водосточные системы письменная гарантия имеет внушительные сроки – 25-30 лет

Вопрос цены сейчас немаловажен. Конечно, на различные системы – разные цены.

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо спроектировать дренажную систему и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и водостоков просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Способы монтажа своими руками

Применение пластиковых изделий – труб, септиков, водосточных конструкций и лотков – намного облегчает самостоятельный монтаж магистралей. Самая тяжелая работа – это рытье котлована под отстойник. Легковесные магистрали можно собрать и уложить самостоятельно. При использовании тяжелых бетонных колец придется приглашать технику и помощников.

Популярные способы сделать канализацию для частного дома:

• магистраль из пластика, септик из бетонных колец;
• все элементы внешней разводки и септик из пластика.

Бетон – прочный материал, который прослужит долго. При желании можно сделать два отсека, соединенных трубой. В первом будут осаживаться крупные частицы, при переполнении грязная вода будет перетекать в следующий септик. Обычно первый делается с закрытым дном, чтобы не загрязнять участок и грунтовые воды отходами, второй имеет дренажную подушку из гравия или песка. Здесь следует учитывать тип грунта. Глина плохо впитывает воду и возможны переливы грязной жидкости на огород или клумбу. Наличие слоя песка облегчает выбор конструкции септика – его можно делать с открытым дном. Некоторые мастера отводят перфорированные трубы под землей от второго резервуара в разные стороны, чтобы увеличить площадь фильтрационных полей.

Дренажную и ливневую системы совмещают или делают отдельно. При небольшом среднегодовом количестве осадков, но высоком уровне грунтовых вод можно их совместить и направить в отдельный септик. Если дождей и снега выпадает много круглый год, лучше сделать отдельно обе магистрали. Поскольку при монтаже используются легкие материалы, уложить их самостоятельно не составит труда

Важно и здесь соблюдать уклон разводки в направлении септика, чтобы жидкость не застаивалась в трубах

Основные функции точечного водоотвода

Точечные водоотводы уместно устанавливать при наличии проблем, связанных с сильными потоками воды во время ливней или паводков, так как их главное предназначение – локальный сбор воды. Данный вид сбора воды станет очень хорошим дополнением для линейной системы отвода влаги.

Сама конструкция этой системы является набором водоприемников, расположенных в наиболее проблемных местах участка. Определяются эти места путем наблюдения за теми точками скопления воды, где она скапливается и задерживается больше всего.

При установке точечного водоотвода можно использовать такие дождеприемники как колодцы или бордюры, а также пластиковые дождеприемники. Торцевые стенки сосудов предусматривают специальные соединения с трубами, имеющими диаметр 50-160 мм.

Добиться наилучшего результата в борьбе с осадками можно путем рационального использования двух вышеописанных систем одновременно.

Рекомендации по выбору материалов для установки поверхностного водоотвода

Правильный подбор материалов для монтажа водоотвода зависти от таких факторов, как тип имеющегося покрытия, рельеф участка, климатические условия. При учете всех этих нюансов, к моменту начала работ рекомендуется иметь в наличии:

• лопату для рытья траншеи;
• бетон для заливки траншеи;
• дождеприемники, лотки, желоба;
• решетки для сбора технических примесей крупного размера;
• пескоприемник для фильтрации воды.

Все вышеперечисленные материалы должны быть очень качественными, так как от них будет потом зависеть надежность поверхностного водоотвода и его долговечность.

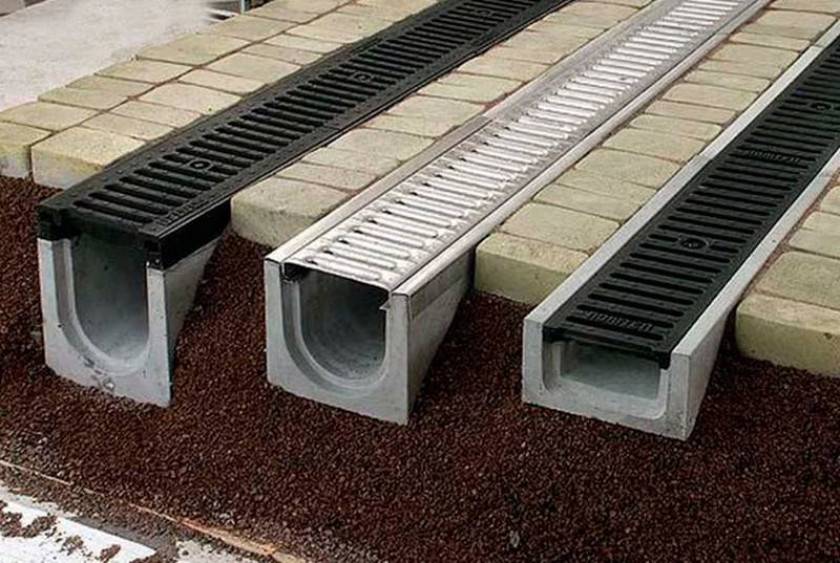

Виды лотков и дождеприемников для системы водоотвода

Лотки и дождеприемники являются главными элементами водоотвода. Они делятся на тир категории – бетонные, пластиковые и полимербетонные. Выбор материала в каждом конкретном случае будет зависеть от назначения того участка, где предполагается их конструирование.

• Бетонные лотки бывают обычно защищены решетками из чугуна или стали и оснащены специальными креплениями, благодаря которым возрастает надежность системы в целом. Среди главных достоинств этих лотков можно выделить высокую прочность, влагостойкость и самоочищаемость. Стоят бетонные желоба не очень дорого и спокойно выдерживают нагрузки до 90 т.
• Пластиковые лотки просты в монтаже, обладают повышенной пропускной способностью, долговечны, относительно мало весят. Учитывая то обстоятельство, что максимальной нагрузкой для пластиковых лотков является норма в 25 т, не рекомендуется их применение на участках обладающих повышенной нагрузкой. Данный совет не распространяется на лотки F класса, имеющим стальные насадки и чугунную решетку. Бетонные и пластиковые дождеприемники можно успешно использовать даже при небольшом бюджете. Пластиковые лотки устанавливаются в пешеходных зонах, а бетонным стоит отдать предпочтение при более высоких нагрузках, например, там, где имеет место движение автотранспорта.
• Полимербетонные лотки являются своего рода синтезом бетонных и пластиковых дождеприемников, так как совмещают в себе все их лучшие качества. Они прочны, влагостойки, устойчивы к динамическим воздействиям, обладают отличной пропускной способностью. Стоят они правда дороже, но окупаются достаточно быстро, так как прекрасно сохраняют все свои технические достоинства и после истечения заявленного производителем срока годности.

Решетки для водоотводных дождеприемников могут быть следующих видов: стальные, чугунные, оцинкованные, полимерные, металлические, пластиковые и штампованные. Все они имеют свои преимущества, но наиболее практичными являются чугунные решетки. Срок их службы достигает 30 лет. У металлических решеток он составляет максимум 10 лет, а у полимерных только 5 лет.

Класс нагрузки лотков и дождеприемников

При выборе лотков и дождеприемников, являющихся важными составляющими частями поверхностного водоотвода, необходимо в обязательном порядке учесть и класс их нагрузки, который зависит от места применения и требуемой пропускной способности.

При обустройстве скверов, парковых зон, пешеходных участков, применяют изделия с особой маркировкой – А 1,5 т.
При установке водоотвода на дорогах с малой и средней интенсивностью движения автотранспорта следует приобрести изделия с маркировкой В 12,5 т или С 25 т.
Для дренирования поверхности таких крупных объектов как заводы, погрузочные терминалы, аэропорты или заправки для автотранспорта, наиболее подходящими изделиями станут изделия класса D 40 т или Е 60 т.
В случае частного строительства в пешеходных зонах, обратить внимание следует на решетку класса А 15. Для парковочных зон лучше всего подойдут изделия класса В 125.

Как самостоятельно сделать пристенный дренаж

Если есть угроза подтопления фундамента здания в результате сильных дождей или таяния снега, нужно подумать над тем, чтобы обустроить дренаж пристенный.

Он обеспечит отведение лишней влаги от дома, продлит срок его эксплуатации.

Рассматриваемый вид дренажа будет актуальным в таких случаях:

Сооружение пристенного дренажа

• расположение нижней части фундамента ниже предполагаемого уровня залегания грунтовых вод;
• расположение пола подвального помещения ниже, чем на расстоянии полуметра от уровня грунтовых вод;
• устройство эксплуатируемых зданий и помещений в суглинистых либо глинистых почвах, вне зависимости от уровня залегания грунтовых вод;
• нахождение дома в зоне капиллярного увлажнения, размещение здесь каких-либо иных помещений;
• строительство подвалов или подполий на глинистой и суглинистой почве, если предусмотрено их углубление больше чем на 1,3 метра.

В таких случаях потребуется обустроить пристенный дренаж фундамента.

Он поможет отвести излишки воды, делая эксплуатацию здания более долговечной.

Требования к обустройству пристенного дренажа

Для того, чтобы дренажная система функционировала правильно, важно при ее обустройстве соблюдать общие правила и нормы, регламентирующие эту работу. Они заключаются в следующем:. Они заключаются в следующем:

Они заключаются в следующем:

Конструкция пристенного дренажа

• соблюдать уклон дрен — 2 см на метр трубы;
• обеспечить верхнюю точку дрен на одном из углов дома, нижнюю – у дренажного колодца;
• располагать смотровые колодцы в местах углового соединения дренажных труб, а также не далее, чем в 40 метрах друг от друга по прямой линии;
• глубина прокладки дренажных труб должна превышать глубину промерзания в конкретной климатической зоне;

Схема пристенного дренажа

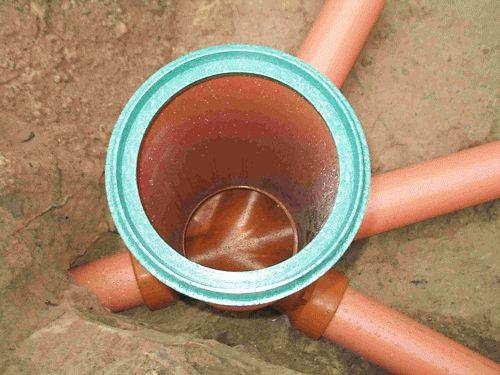

Подключение трубы к дренажному колодцу

После изучения всех норм и правил, технологии пристенного дренажа, можно приступать к работе.

Как сделать пристенный дренаж своими руками

Для начала, перед тем, как проводить монтажные работы, вам следует рассмотреть устройство дренажной системы водоотвода от фундамента зданий. Ранее ее элементы упоминались, поэтому остается обобщить. Дренаж такого типа состоит из траншей, вырытых по периметру здания на удаленности, приблизительно равной радиусу смотрового колодца. В траншеи укладывается дренажный слой, поверх дрены – перфорированные трубы. Они соединены между собой, одна из труб отводит воду к дренажному колодцу.

Устройство дренажной системы водоотвода от фундамента зданий

Лучше всего для работы использовать трубы из ПВХ. Если в наличии только канализационные трубы, отверстия в них вы сможете сделать самостоятельно, используя для этого обычную дрель. Диаметр отверстий должен составлять примерно 1 мм, но он не должен быть больше, чем фракция материала, используемого в виде дренажной подушки.

ПВХ трубы для дренажа

Чтобы выполнить устройство пристенного дренажа фундамента, вам потребуется выполнить следующие работы:

выкопать траншею, глубина которой будет превышать глубину заложения нижней части фундамента. С наружной ее стороны рекомендуется сделать небольшой уклон, примерно в 20 градусов, чтобы исключить осыпание грунта;

Утрамбовка и засыпание щебнем

Подвод трубы к дренажному колодцу

Утепление трубы пенопластом

Не стоит забывать и про дренажный колодец, который вам тоже придется делать своими руками. Для этого вы можете использовать готовую пластиковую емкость либо сделать конструкцию самостоятельно из бетонных колец нужного диаметра. Монтаж пластикового колодца выполняется очень просто, поэтому рассмотрим подробнее на примере бетонных колец.

Вам понадобится выполнить следующее:

Монтаж пластикового колодца

• вырыть яму соответствующего объема;
• утрамбовать дно;
• засыпать 10 см песка для обустройства подушки;
• уложить бетонную плиту, которая будет выступать в роли дна;
• установить бетонное кольцо и герметично замазать стыки цементным раствором либо битумной мастикой;
• проделать отверстие для подключения дренажной трубы;

Бетонный колодец своими руками

На этом этапе работу по обустройству дренажного колодца можно считать завершенной. Теперь пристенная дренажная система может полноценно функционировать.

Для чего и как собирать воду

На частных территориях хозяйственные собственники самостоятельно реализовывают свои идеи сбора воды. Однако не обязательно изобретать велосипед. Эффективные способы давно придуманы, остаётся решить – во что собрать воду. Накопитель должен быть максимально удобен, для дозирования жидкости небольшими порциями: на мытьё полов, стирку, полив грядок.

Монтаж элементарного оборудования служащего для сбора бесценного ресурса, не требует разрешения каких-либо надзорных органов.

Если работы проводятся на частной территории, то элементы системы просто дополняются в существующий водоотвод, не нарушая никаких несущих элементов строения и не влияя на экологическую и другие виды безопасности.

Наиболее эффективно организовать сбор воды с крыши. Ошибочно полагать, что для этого подходят только покатые конструкции

Влага подлежит набору в накопитель ото всюду – важно практично и с умом подойти к организации процесса.

Естественно для плоской кровли потребуется больше трудозатрат. Потребуется прокладывать под внешним покрытием дополнительные коммуникации. При уклоне ската более 10 градусов вода сама потечёт в заданном направлении

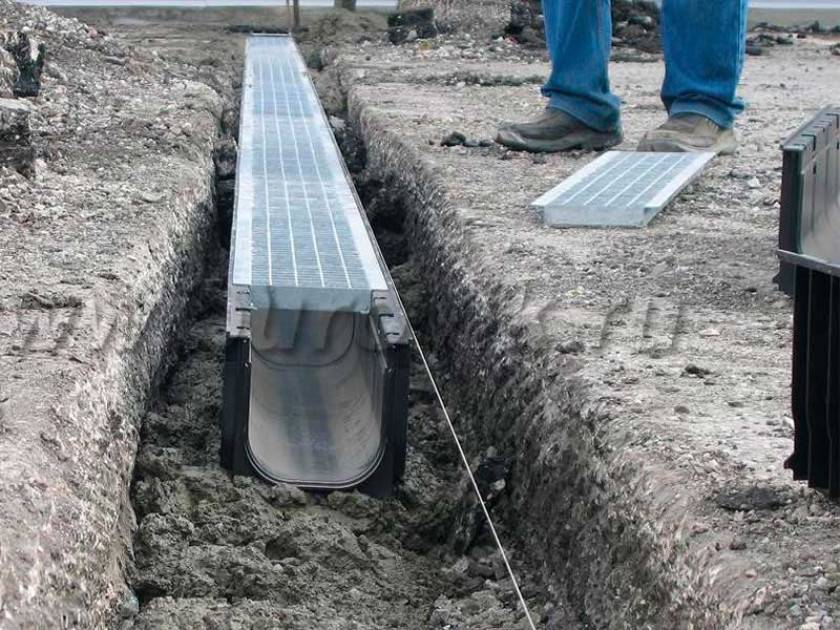

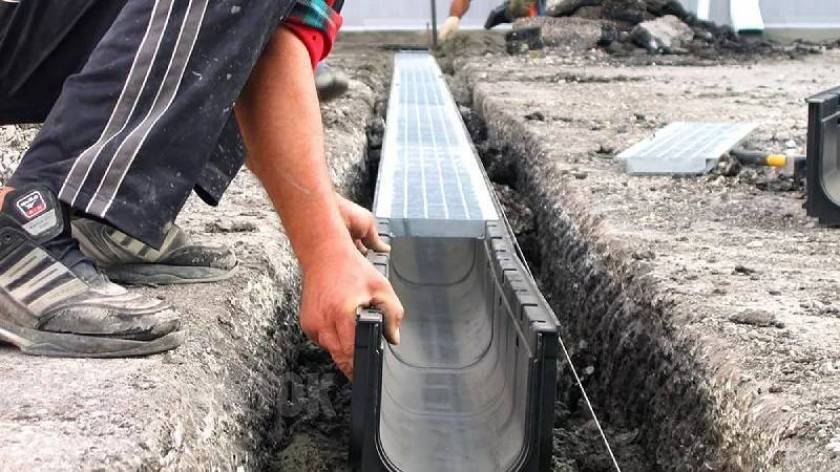

Этапы сборки поверхностного водоотвода

Начальный этап установки системы включает копание траншеи. Ее ширина должна быть шире лотка для водоотвода в два раза

Для правильного вычисления размеров траншеи обязательно должна быть учтена высота бетонного основания, ширина боковых опор, а также толщина решетки, которая должна быть расположена ниже самого покрытия участка на 3-7 см.
Важно удостовериться, что почва сможет выдержать запланированный уровень нагрузки.
Если системой устанавливаемого водоотвода предусмотрены пескоуловители, то для них понадобится подготовить траншеи. Монтаж пескоуловителей допускается тогда, когда система водоотвода соединяется с подземной канализацией.
Вслед за подготовкой траншеи следует этап ее заливки бетонным основанием марки М 50-М75

Боковые стороны траншеи укрепляются также при помощи бетонирования. Толщина слоя откосов и боковых каналов не должна быть меньше 10 сантиметров. В том случае, если по сооружаемому покрытию не планируется движение автомобильного транспорта, бетон может быть заменен песком со щебнем. На качестве это не отразится.
В подготовленную соответствующим образом траншею следует теперь установить пескоуловитель.
После монтажа пескоуловителя предстоит заняться сборкой системы водоотвода и ее установкой в траншею. Каналы крепятся встык при помощи паза и шпунта, расположенных на противоположных концах, что позволяет обходиться без дополнительной герметизации. Начинать процесс крепления следует с выпускного отверстия.
Стрелками необходимо пометить движение воды на посудинах для сбора воды
Этот фактор будет потом взят во внимание при укладке водосборника.
Если есть необходимость в креплении каналов под углом, производить их распил следует производить ручным способом с помощью пилы снабженной алмазным диском.
Подключается система поверхностного отвода лишней воды и канализации посредством пескоуловителя при помощи патрубка D100. Для этого нужно заблаговременно вытянуть заглушку из корпуса выпускного отверстия
Если присоединение водоотвода к канализации осуществляется без применения пескоуловителя, а при помощи вертикальных патрубков, то тогда понадобится освободить от заглушки находящееся на дне каналов отверстие. Делается это просто – аккуратно по контуру сделайте сверление и легким ударом выбейте заглушку, а в получившееся отверстие вставьте патрубок.
Засыпьте землей и щебнем оставшееся свободное место в траншее и хорошенько утрамбуйте.
Лотки закройте решетками таким образом, чтобы верхний слой почвы был расположен выше водоотводов на 3-6 см.
Точечные дождеприемники подключаются к канализации таким же способом при помощи патрубка ПВХD100, не затрагивая при этом пескоуловитель.
Система поверхностного водопровода нуждается в периодической очистке системы. Ее следует проводить 2-3 раза в течение месяца, освобождая при этом из пескоуловителя решетки и фильтр.

Конструктивные элементы, используемые при устройстве системы водостока

Все конструктивные элементы, используемые при сооружении системы водостока с поверхности кровли, можно классифицировать по двум категориям, это: назначение и материал, из которого они изготовлены.

По назначению элементы системы водоотведения бывают следующих видов:

• водоприёмные воронки и желоба – служат для приёма стоков и направления их в водоотводную магистраль;
• стояки –прокладываются внутри зданий и сооружений и служат для отвода воды в систему канализации, являются одним из элементов инженерных коммуникаций этих строений;
• водосточные трубы – прокладываются по фасаду здания и обеспечивают отвод воды в систему ливневой канализации;
• кронштейны и хомуты – служат элементами крепления конструкций;
• колена, угольники и тройники – фасонные элементы, служат для монтажа на сложных участках системы;
• уплотнители – обеспечивают герметичность соединений конструктивных элементов.

Водоприёмная воронка оснащается защитной решёткой, обеспечивающей её работоспособность при попадании на её поверхность посторонних предметов (листва, ветки, грязь и т.д.) По материалу, используемому при изготовлении конструктивных элементов, системы водоотведения бывают выполнены из пластика или металла, при этом не важно, для какого варианта устройства они предназначены. Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик. Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик

Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик.

Среди полимерных материалов для изготовления водостоков применяется поливинилхлорид, полиэтилен и полипропилен.

У каждого материала есть свои достоинства и недостатки, свойственные непосредственно им.

В связи с этим при выборе и устройстве системы водоотведения на них следует обратить особое внимание. Размещение приёмной воронки при устройстве внутренней системы водостока. Размещение приёмной воронки при устройстве внутренней системы водостока

Размещение приёмной воронки при устройстве внутренней системы водостока

Монтаж системы

Ассоциации о том, как сделать сточную систему, чтобы она работала с максимальным эффектом приходят в виде желоба дающего направление с большей части площади крыши в отводящую трубу. Вариант хороший, предсказуемый и очень простой. Необходимо только позаботиться о том чтобы для предотвращения попадания крупного мусора, установить фильтр на входе в желоб.

Водосточную трубу стоит снабдить раструбом выполняющим роль воронки. В идеале, диаметр коммуникации должен составлять до 30 сантиметров.

Если по каким-либо причинам достичь такого показателя не возможно, то необходимо придерживаться минимума – 8 сантиметров. В противном случае накапливать ценный ресурс придётся очень долго.
