Какие виды отвесов строительных со шнуром, как сделать своими руками и как правильно его использовать? Обзор

Правила пользования

Поле того, как отвес уже приобретен, осталось лишь определиться с тем, как правильно им пользоваться, чтобы достичь желаемого результата. Итак, специалисты рекомендуют придерживаться следующей последовательности действий при эксплуатации строительного отвеса:

  • зафиксируйте конец шнура верху на поверхности, которую планируете измерять;
  • далее нужно отпустить шнур и подождать, чтобы он остановился в одном положении;
  • после сравните показатели полученных величин и при необходимости примените их в работе.

Также хотим дать вам несколько полезных советов, которые обязательно помогут в процессе выполнения работ.

  1. Если вы работаете на улице в ветреную погоду, то вам понадобится резервуар, наполненный водой. Данная емкость поможет зафиксировать грузик в неподвижном состоянии.
  2. Отступайте 2–3 сантиметра от измеряемой поверхности.
  3. Пользуясь лазерным или электрическим отвесом, нужно в точности следовать инструкции к его пользованию.

В следующем видео вы узнаете, как пользоваться строительным отвесом при выполнении кирпичной кладки.

Источник

Обзор комплектующих

Для сборки надежной, устойчивой и крепкой конструкции мастер должен иметь определенный запас комплектующих элементов, из которых впоследствии будут изготавливаться леса. Рассмотрим подробнее, какие именно элементы понадобятся для проведения таких работ.

  1. Крепкие вертикальные стойки. Именно они будут принимать на себя основную нагрузку. Их выставляют на заранее подготовленную площадку, после чего прикрепляют к ним все остальные необходимые элементы конструкции.
  2. Распорки, которые могут быть размещены диагонально или горизонтально. Эти элементы впоследствии служат в качестве соединяющих узлов для стоек. С их помощью все сооружение получается более крепким и устойчивым.
  3. Перемычки, на которые будет выставляться дощатый настил в конструкции. Обычно их ширина составляет от 1 до 3 м. Показатель высоты яруса в первую очередь зависит от того, в каком именно месте осуществляются все монтажные работы. В основном этот параметр равен 1,8-2 м.
  4. Упоры являются очень важными деталями будущей конструкции. Они необходимы для того, чтобы сооружение могло ровно и надёжно стоять на подготовленном грунте.
  5. Лестницы, по которым мастера смогут безопасно и легко подниматься наверх или спускаться вниз с лесов.
  6. Необходимый крепеж, с помощью которого все элементы сооружения будут соединяться друг с другом. Часто для сборки рассматриваемых изделий используют специальный крепежный компонент – шуруп-кольцо или сварной крюк.
  7. Если сооружение планируется делать регулируемым, используют винтовые опоры.

Сетчатая ткань также эффективно защищает от агрессивного воздействия солнечных лучей, дождя, снега. С таким элементом гораздо комфортнее и легче работать, нежели без него. Весомый недостаток сетки заключается в том, что она непременно начинает накапливать и задерживать в себе пыль. По ходу шлифовки поверхности фасада либо во время работ с токсичными компонентами сетку лучше снимать и пользоваться при этом респираторами для дополнительной защиты.

Строительный отвес в его классическом проявлении

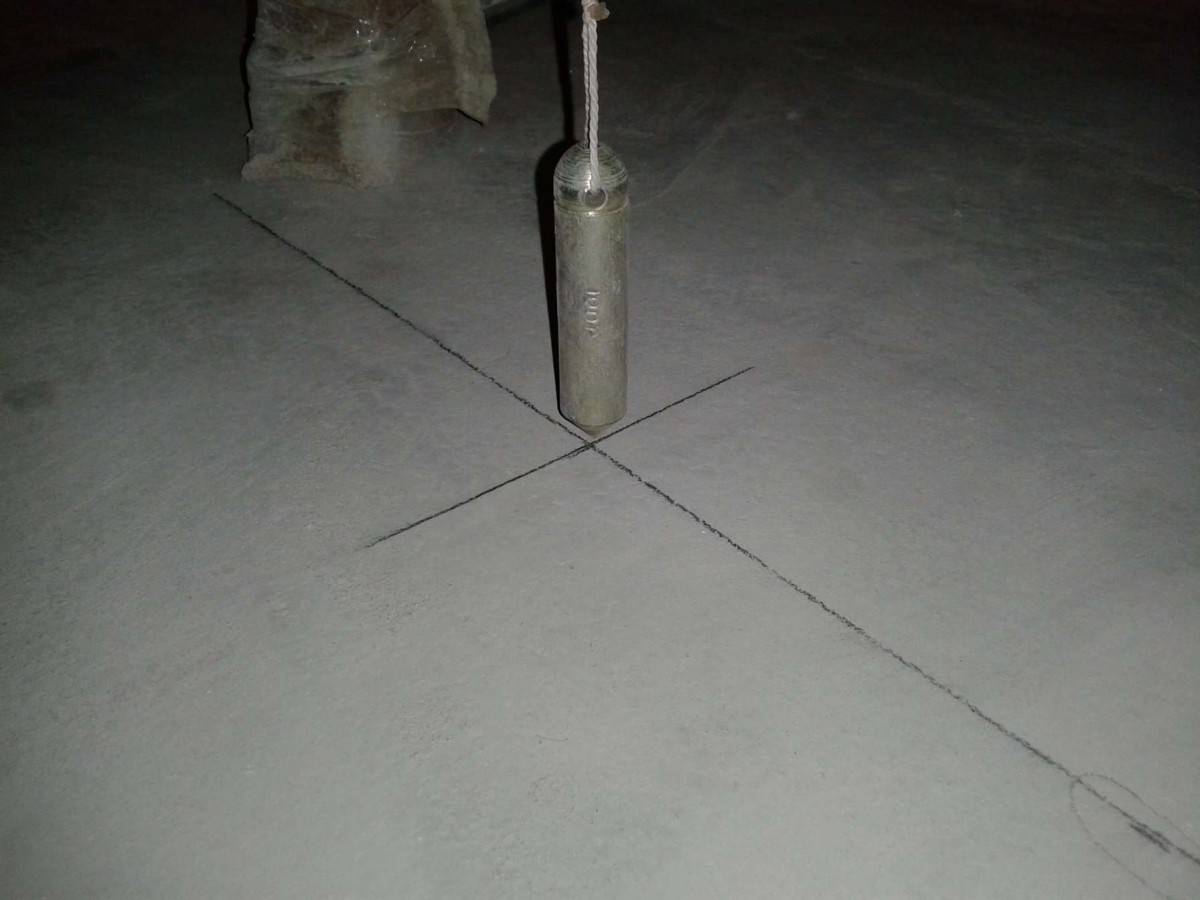

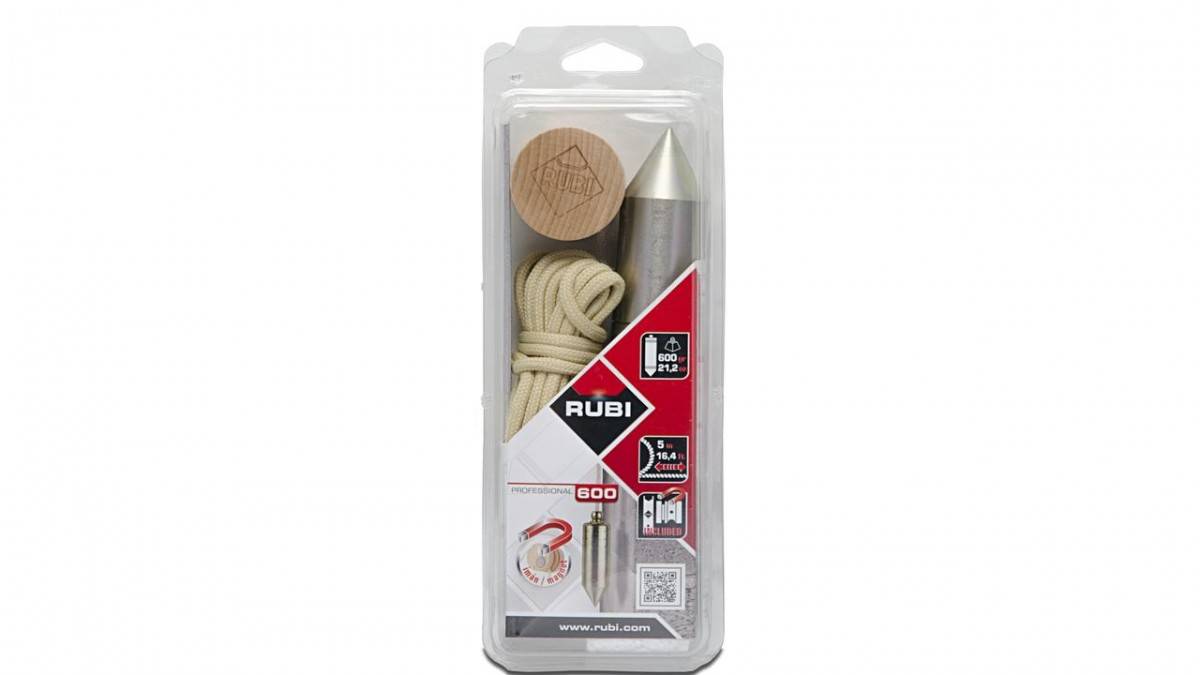

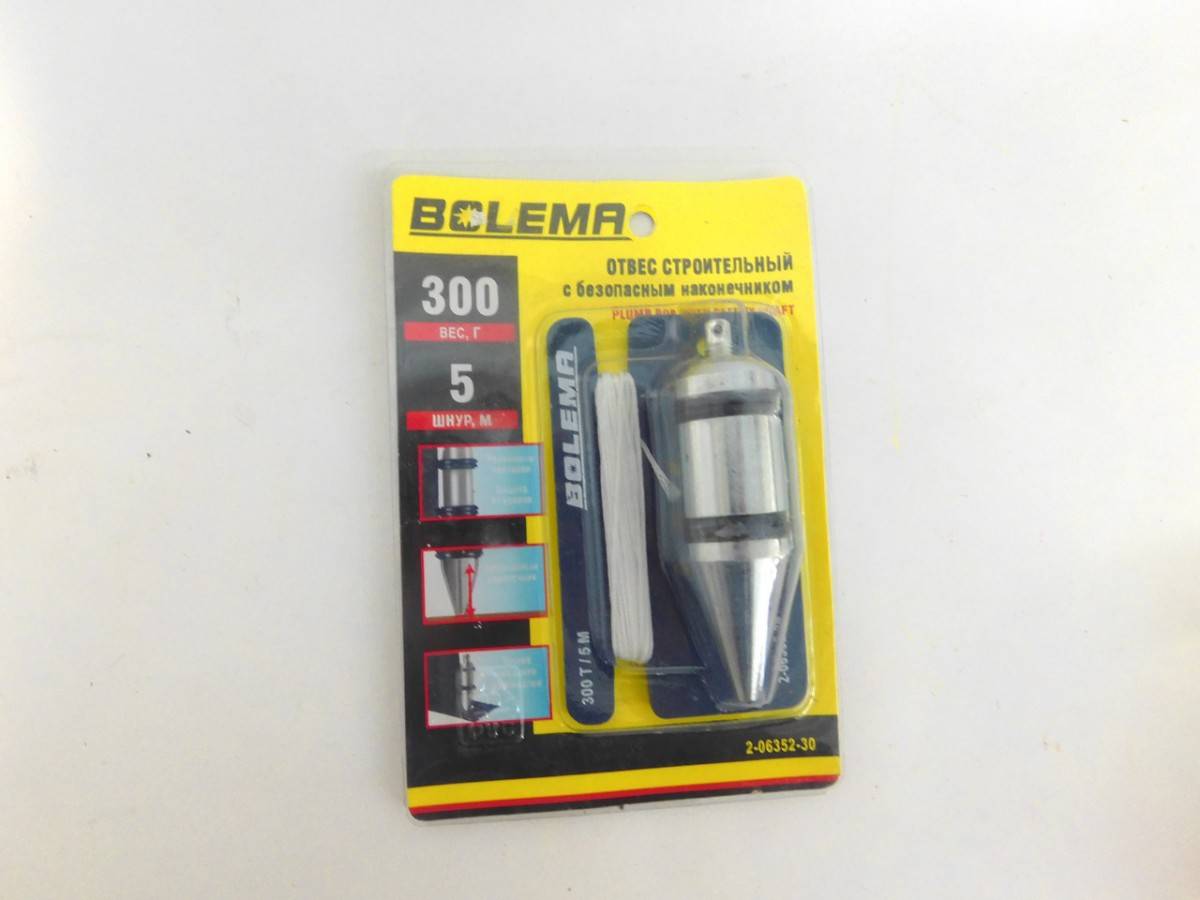

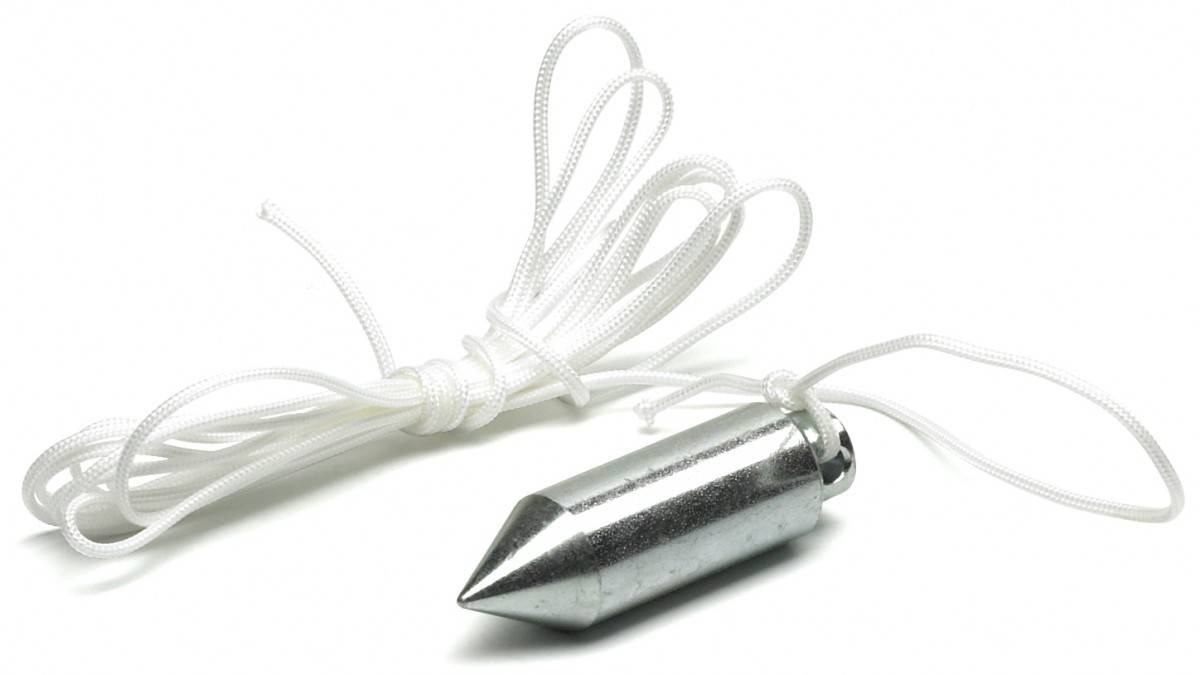

Самый простой, оттого самый популярный – строительный отвес со шнуром. Это в принципе, классический инструмент и его устройство, как и все гениальное, чрезвычайно просто: к гибкому шнуру достаточной длины подвешивается груз.

Если свободный конец шнура закрепить и отпустить груз, он под действием силы тяжести опустится вниз в направлении центра земли, а натянутый шнур будет строго перпендикулярен линии горизонта. Именно таким способом можно легко и быстро проверить стену, а также иную плоскость на ее положение в пространстве, например, поместив отвес в непосредственной близости от проверяемой плоскости и контролируя ее параллельность шнуру.

Итак, как пользоваться строительным отвесом в его классическом проявлении понятно без дополнительных пояснений. Давайте рассмотрим некоторые особенности конструкции этого незамысловатого прибора.

Хотя справедливости ради заметим, форма груза и его положение в пространстве не имеет принципиального значения, главное – его вес, которого должно быть достаточно для полного и ровного растяжения шнура.

Контроль проводят по вытянутому шнуру, а заточенный конус облегчает контроль совмещения верхней точки, к которому прикреплен отвес и нижней – контролируемой. Если они расположены строго друг против друга, заточенный конец груза должен показывать на нижнюю точку.

Фото строительных отвесов

Также рекомендуем просмотреть:

  • Ремень стяжной с храповым механизмом
  • Как выбрать строительное правило
  • Обзор топовых виброреек
  • Строительные скобы для крепления бруса
  • Как выбрать штукатурный ковш
  • Как пользоваться пистолетом для герметика
  • Лучшие пистолеты для монтажной пены
  • Хорошая ручная лебедка
  • Как выбрать крестики для плитки
  • Какие бывают ножницы по металлу
  • Слесарные тиски
  • Как выбрать ручной заклепочник
  • Хороший монтажный пояс для инструментов
  • Кельма для штукатурки
  • Лом-гвоздодёр
  • Виды строительных лесов
  • Как выбрать малярный валик
  • Как выбрать стеклорез
  • Гладилка для бетона
  • Как выбрать строительный миксер
  • Рейтинг лучших бетономешалок 2018 года
  • Как правильно выбрать стремянку
  • Как сделать полку для инструмента своими руками
  • Как выбрать хороший шпатель
  • Как выбрать плиткорез
  • Лучшие ящики для инструментов
  • Выбираем хорошие малярные кисти

Помогите сайту, поделитесь в соцсетях 😉

Конусные, лазерные и малярные модели

Для отделочных работ специалисты пользуются специальным малярным вариантом. С его помощью можно хорошо выровнять поверхность стены цементным раствором или шпатлевкой. Приспособление такого вида предназначено для контроля вертикальных поверхностей и для разметки. Данный инструмент удобен тем, что его наконечник всегда может задвинуться внутрь, а это значит, что во время работы будет снижен травматизм. Также данное свойство помогает уберечь инструмент от повреждений во время падений. Такой инструмент изготавливают из плетеного шнура, а значит, во время работы он снизит вращение наконечника. Часто подобные модели продаются со специальными эластичными накладками, которые помогают защитить поверхность от механического повреждения.

Отвес лазерный существует не так давно, обычно его применяют, если требуется наиболее точное выравнивание поверхности. Его преимущество в том, что он полностью водонепроницаемый, а также может спокойно вращаться на 360 градусов вокруг оси, поэтому он способен выдать очень точный результат. Он сообщает сразу две направляющие линии. Принцип его работы заключается в построении лазерной линии, которая сама выравнивается автоматически, и не только по горизонтальным, но и по вертикальным линиям. Главным недостатком данного варианта является его цена, а она очень высока.

Конусный вид такого инструмента относится к обычным строительным. С его помощью всегда можно проверить вертикальные линии при любых строительных работах, в том числе и малярных. Его преимущество в том, что он изготовлен из прочной легированной стали, и к тому же со специальным оцинкованным покрытием. Данное приспособление является самым простым в использовании. Его наконечник закреплен на плотном плетеном шнуре, который сокращает во время работы число вращений вокруг оси, тем самым облегчая работу.

Точный самодельный отвес из обрезков фанеры

Самодельный отвес позволит быстро и самое главное — точно выверить вертикальное положение стен, перегородок, столбов, колонн и других поверхностей. Сделать такой отвес можно из обычных обрезков фанеры, и займет это не более 10–15 минут.

В первую очередь необходимо склеить обрезки фанеры таким образом, чтобы получился брусочек толщиной примерно 30–40 мм. Если под рукой нет фанеры, можно использовать бруски из дерева (например, подойдет брусок 50х50 мм).

Чтобы сделать точный отвес, всего потребуется три заготовки: один длинный брусок (длиной около 100 см) и два «коротыша». Сам брусок желательно, чтобы был шириной не менее 10 см.

Изготовление самодельного отвеса

После того как все три заготовки вырезаны точно по размерам, приступаем к изготовлению отвеса — для этого сначала склеиваем детали между собой. На широкую сторону длинного бруска нужно на расстоянии не менее 50 см приклеить два «коротыша».

Далее отмечаем центр верхнего короткого бруска и сверлим в нем сквозное отверстие наискосок, в которое продеваем капроновую нитку (или шнурок) и завязываем ее конец на узел. На другой конец веревки крепим тяжелый грузик — например, большую гайку.

sdelairukami.ru

Лазерный отвес

Самый простой лазерный отвес — это лазерная указка. По типу того самого небольшого брелка, которым в свое время баловались дети. Только, так как это — измерительный прибор, он должен быть откалиброван.

Лазерных приборов только с функцией отвеса на рынке не очень много. Есть очень простая модель Eubon PB01. Это металлический корпус, на котором на штыре установлена лазерная указка. Дает этот прибор только две точки — одну на потолке, другую на полу. Других функций нет. Нивелируется сам — благодаря оригинальной конструкции, которая в общем напоминает шнуровой отвес.

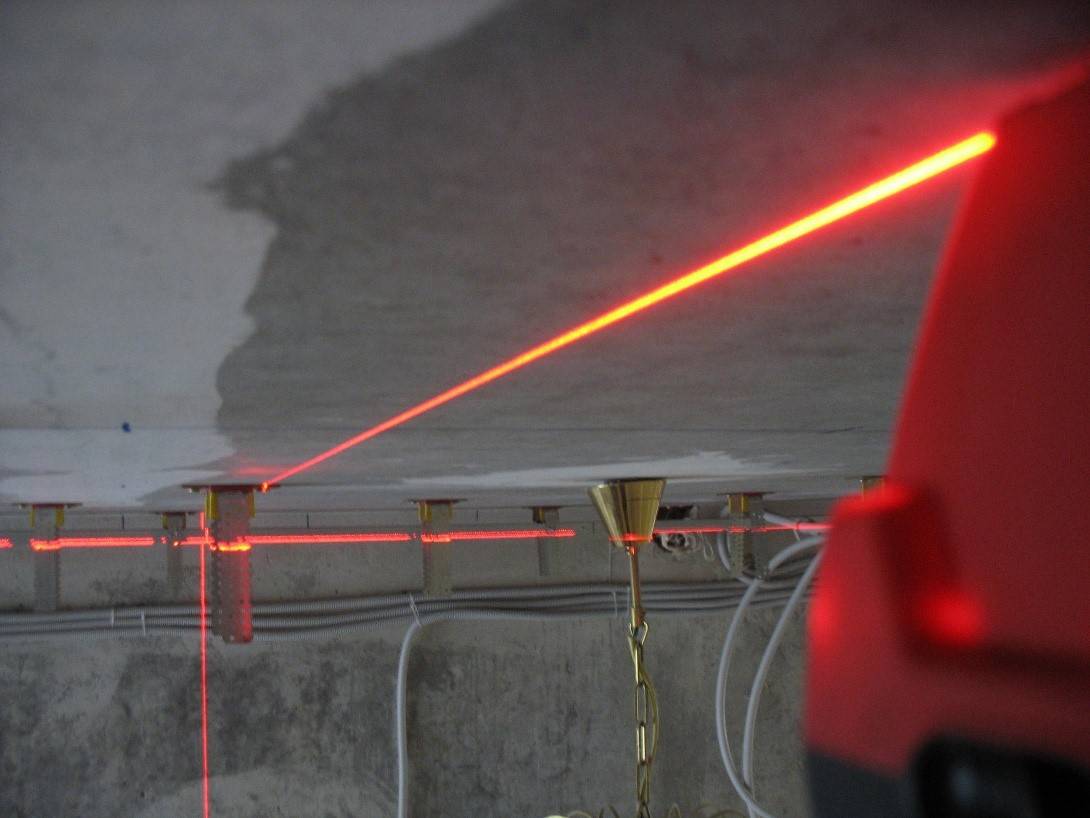

Лазерный отвес дает тонкий светящийся луч, на который в помещении удобно ориентироваться

Этот прибор дает достаточно высокую точность — погрешность 0,1 мм на метр, дальность работы — 30 метров, питание от пальчиковых батареек. Цена на этот лазерный отвес самая небольшая — 3,9 тыс. рублей.

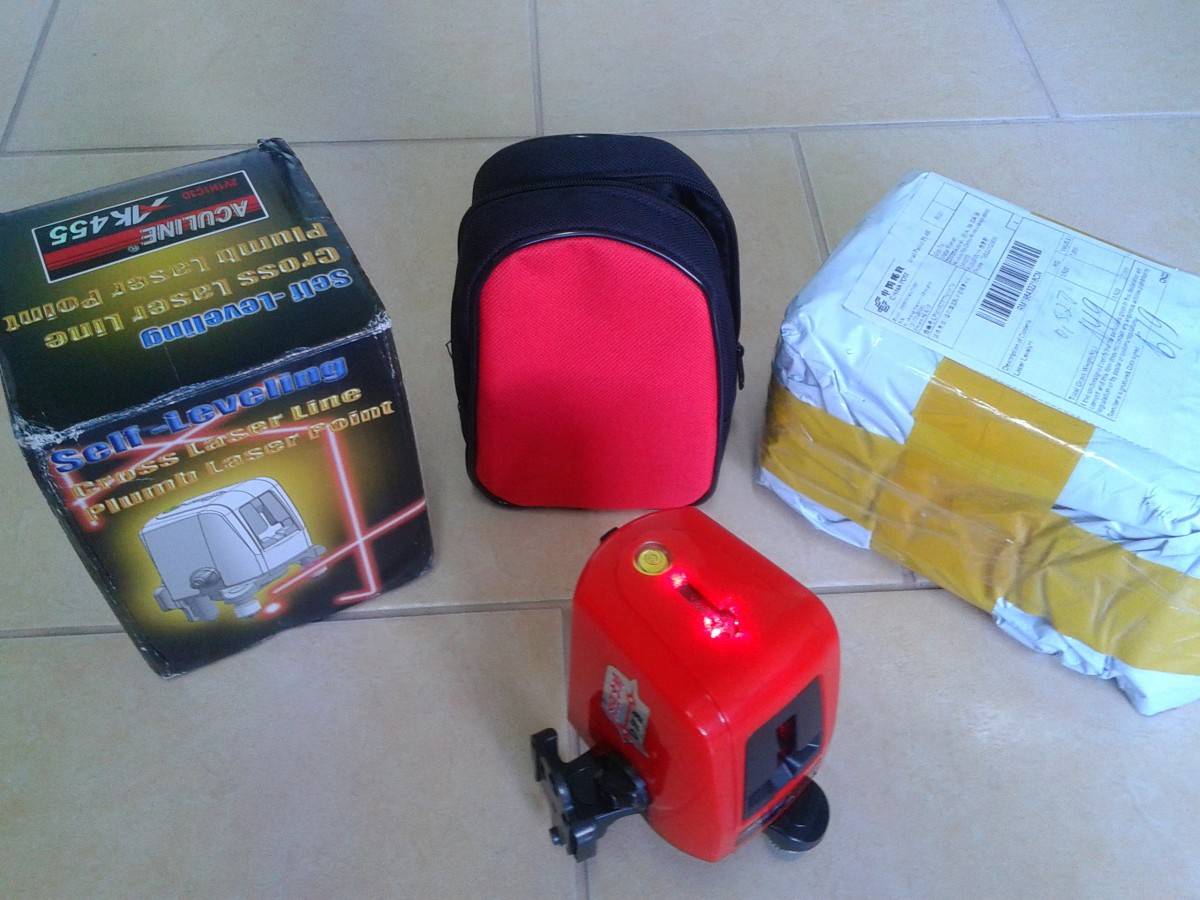

Самый простой лазерный отвес — дает точку на потолке точно над острием конуса

Есть еще лазерные отвесы более серьезных фирм. Но цены тут уже от 6 тыс. рублей. В таких моделях лазерный светодиод установлен в пластиковом корпусе, в большинстве из них есть система самонивелирования при отклонении от горизонтали не более 4°. Есть лазерные отвесы в кампании Bosh, DeWOLT, Spectra и у некоторых других. Точность может быть разной от 0,2 до 0,4 мм на метр.

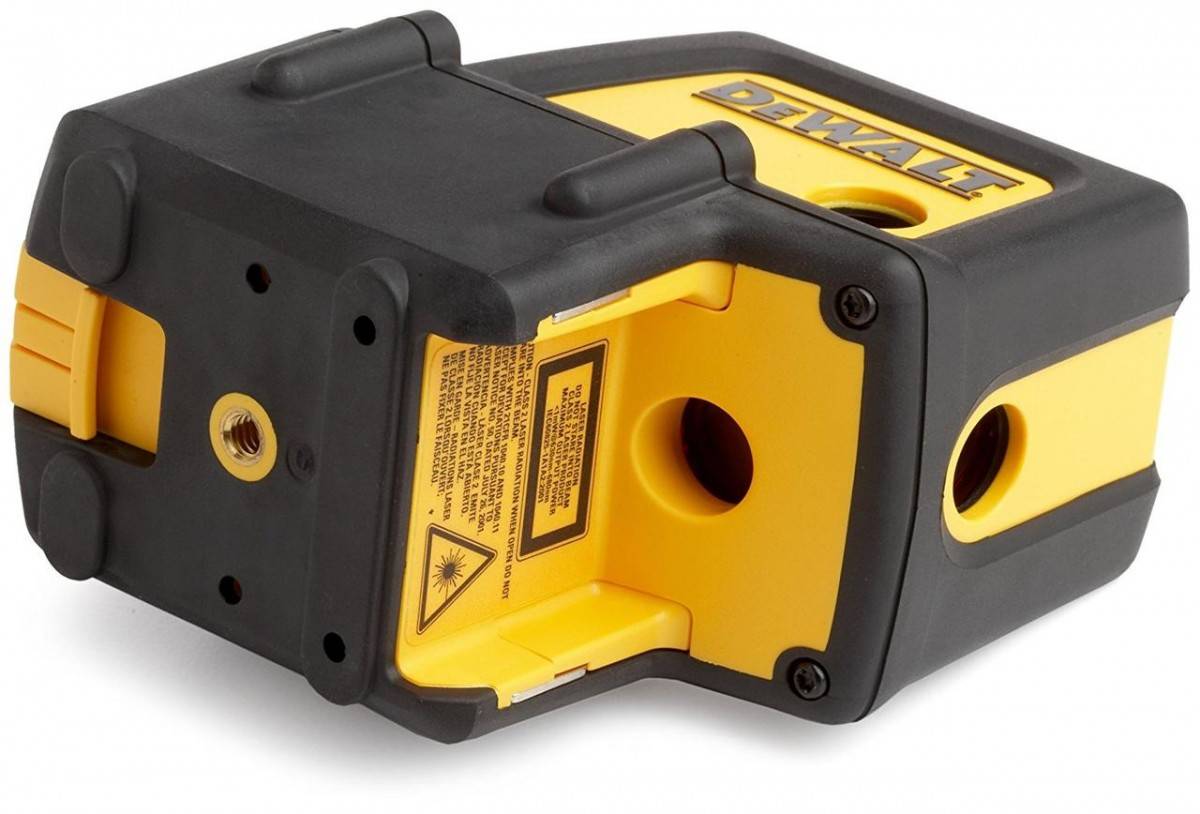

Как работать с лазерным нивелиром, можно увидеть в рекламном видео DeWOLT. Собственно никаких сложностей нет. Выставили в нужном месте, включили, получили точки на потолке и полу. Все.

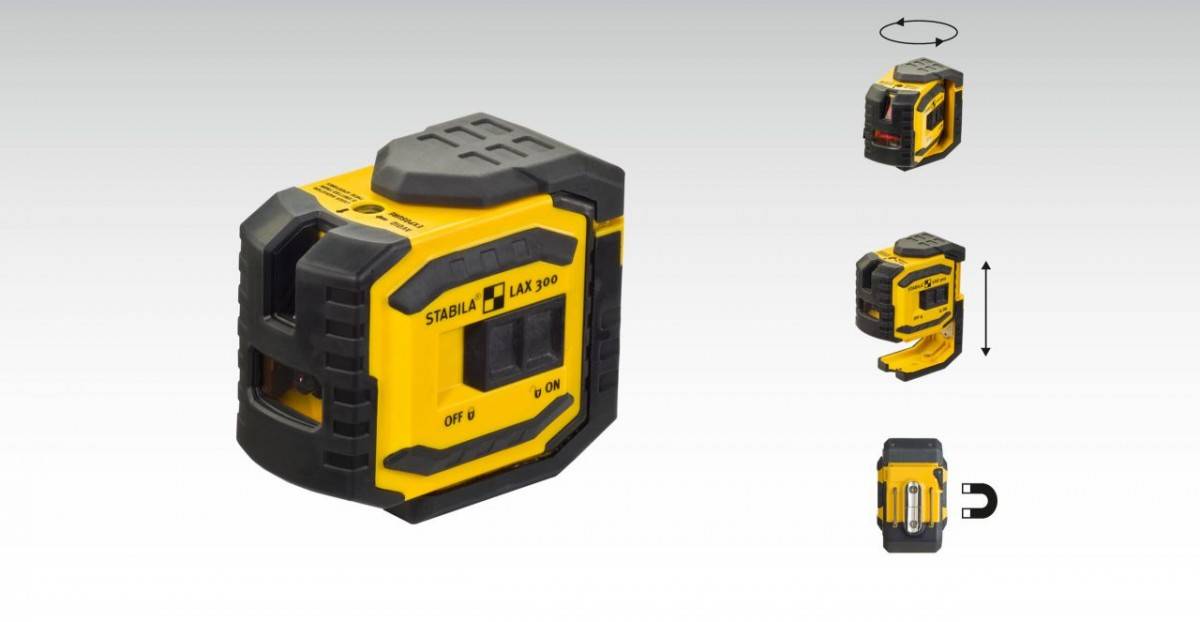

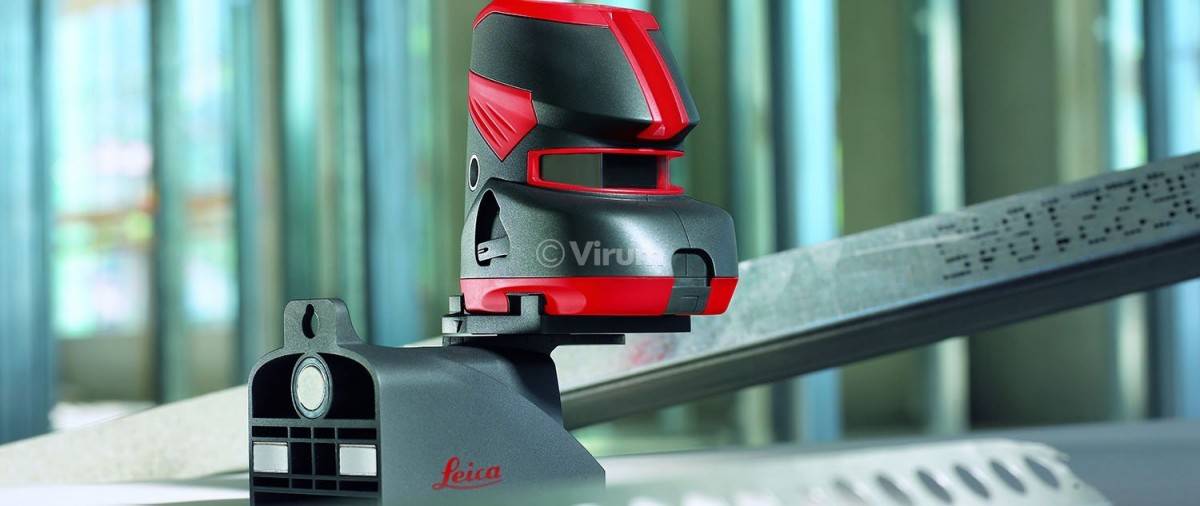

Но есть и другие приборы, которые кроме двух точек дают еще несколько лучей. Как минимум — вертикальную и горизонтальную, а также их пересечение. Специалисты называют подобный прибор «лазерный нивелир с функцией отвеса». Еще есть название — лазерный уровень и построитель плоскостей. Это все устройства одного типа. Только, может с разным количеством лучей.

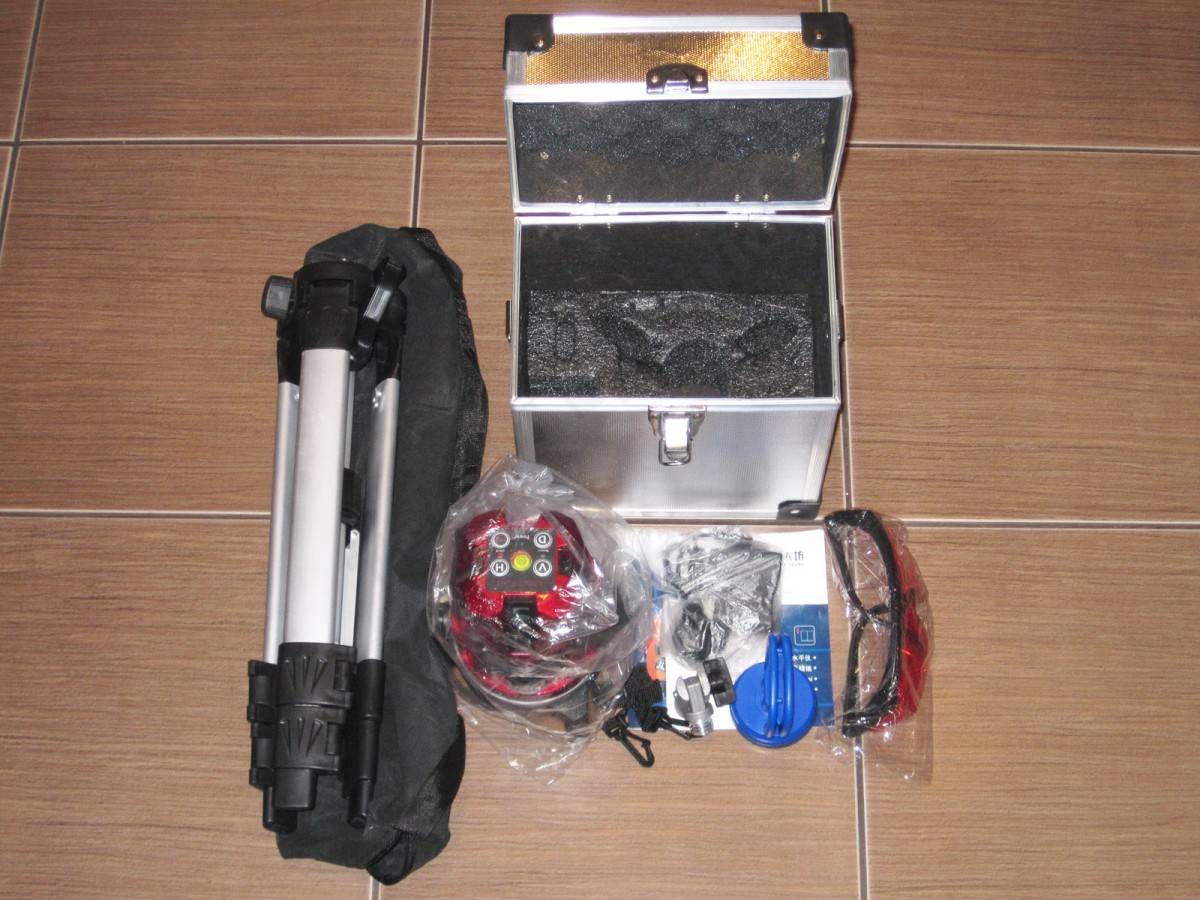

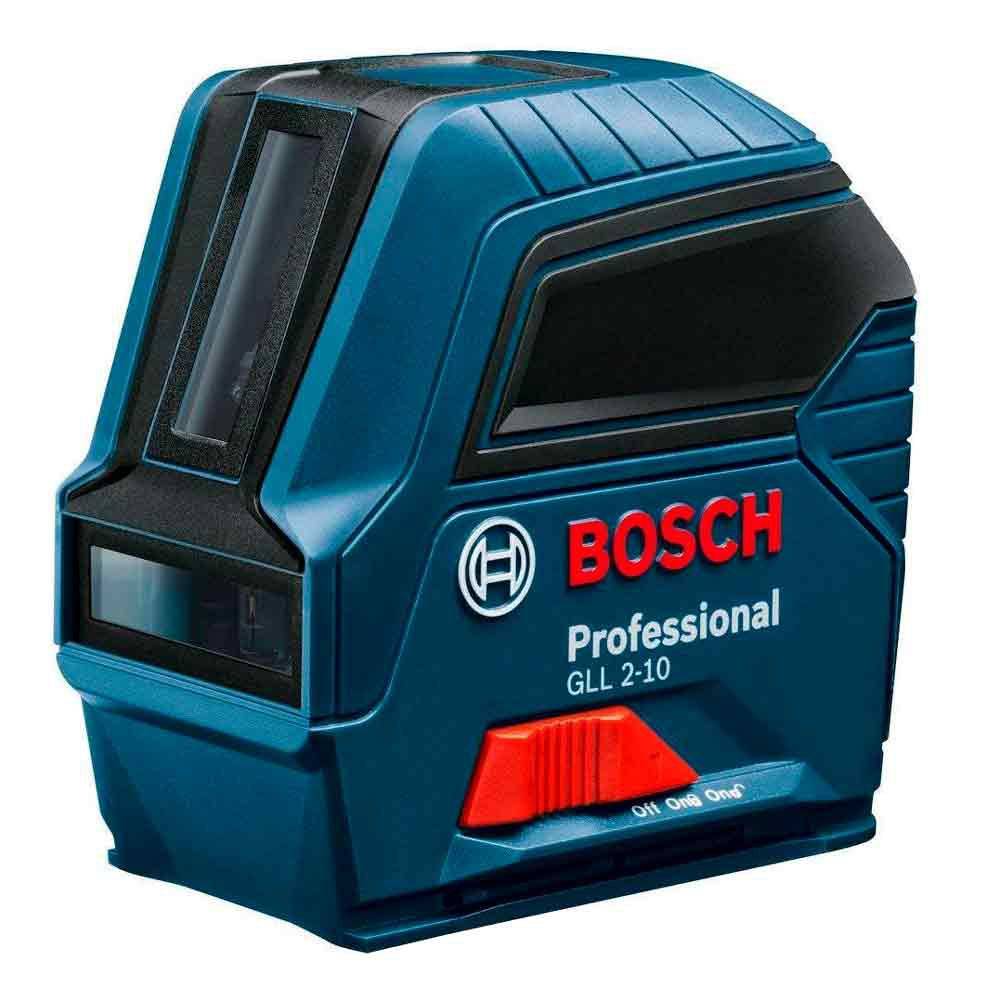

Использовать лазерный нивелир с функцией отвеса удобно при разных работах

Эти лазерные приборы стоят уже от 12 тыс. рублей, но и область их использования намного шире. Лучей может быть от четырех до шести, присутствует встроенная способность корректировать отклонения до 4°. В комплекте часто идет штанга и настенный упор. Вещь полезная для тех, кто только начинает стройку: во многих работах она может пригодиться. Используют их при:

  • возведении стен;
  • штукатурке;
  • укладке плитки;
  • при разметке отверстий в стене, под двери и окна;
  • для разметки при навешивании и выставлении мебели и техники;
  • для выравнивания стяжки;
  • при работе с гипсокартоном он просто незаменим.

Единственный недостаток лазерных отвесов и уровней — их луч на солнечном свету не виден. На улице можно работать только в пасмурную погоду. Ниже посмотрите видео-отзыв одного из пользователей лазерного уровня.

Уровень пузырькового типа

Еще одним давно и широко применяемым устройством проверки наклона поверхности в разных плоскостях служит строительный уровень пузырькового типа. Он представляет собой отрезок идеально ровного, чаще всего алюминиевого профиля с окошком посередине. В нем располагают капсулу, заполненную морозоустойчивой жидкостью, по которой скользит маленький воздушный пузырь. Располагая его между метками глазка, добиваются идеального соответствия поверхности линии горизонта.

По краям рейки располагают дополнительные окошки для измерения наклонных и вертикальных плоскостей, что позволяет использовать пузырьковый уровень вместо классического отвеса. Это быстрый и удобный способ нанесения разметки на поверхность, особенно в ограниченном по высоте пространстве.

Реечные уровни могут быть самой различной длины, оснащаться магнитными держателями, иметь электронную систему учета отклонения, но эталоном для них будет оставаться пузырек воздуха в жидкости внутри устройства измерения.

Отвес строительный со шнуром – как пользоваться?

С помощью отвеса проверяют степень вертикальности сторон, стен и поверхностей. Для осуществления измерений его необходимо закрепить в самой верхней точке измеряемого предмета или плоскости. Некоторые варианты моделей оснащены шайбой, диаметр которой равняется таковому цилиндра. На одном конце устройства находится шайба, а на другом груз.

Приложив к плоскости шайбу и подождав, пока груз перестанет колебаться, можно увидеть разницу между проверяемой плоскостью и вертикальной нитью.

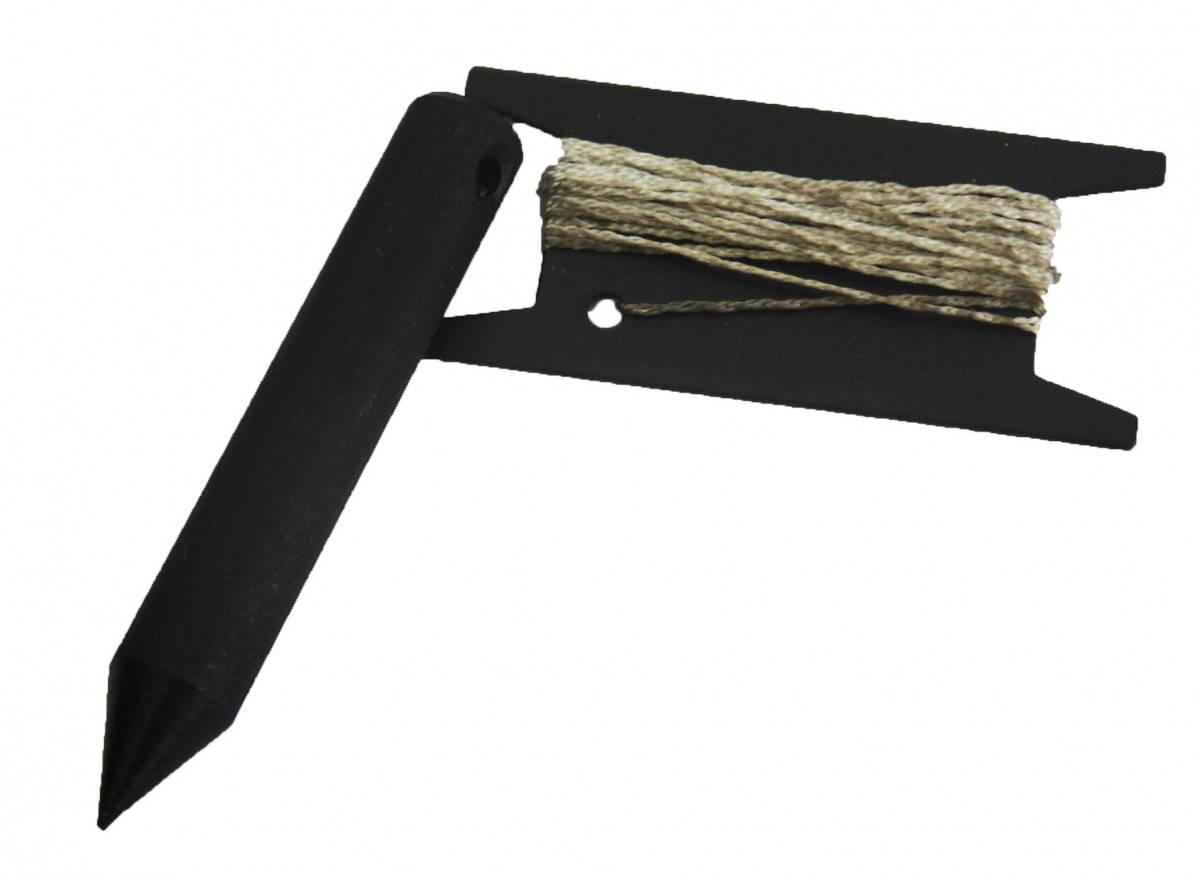

Некоторые модели не оснащаются шайбой, в них шнур просто наматывается на специальный кусок пластика, на который может быть нанесена разметка.

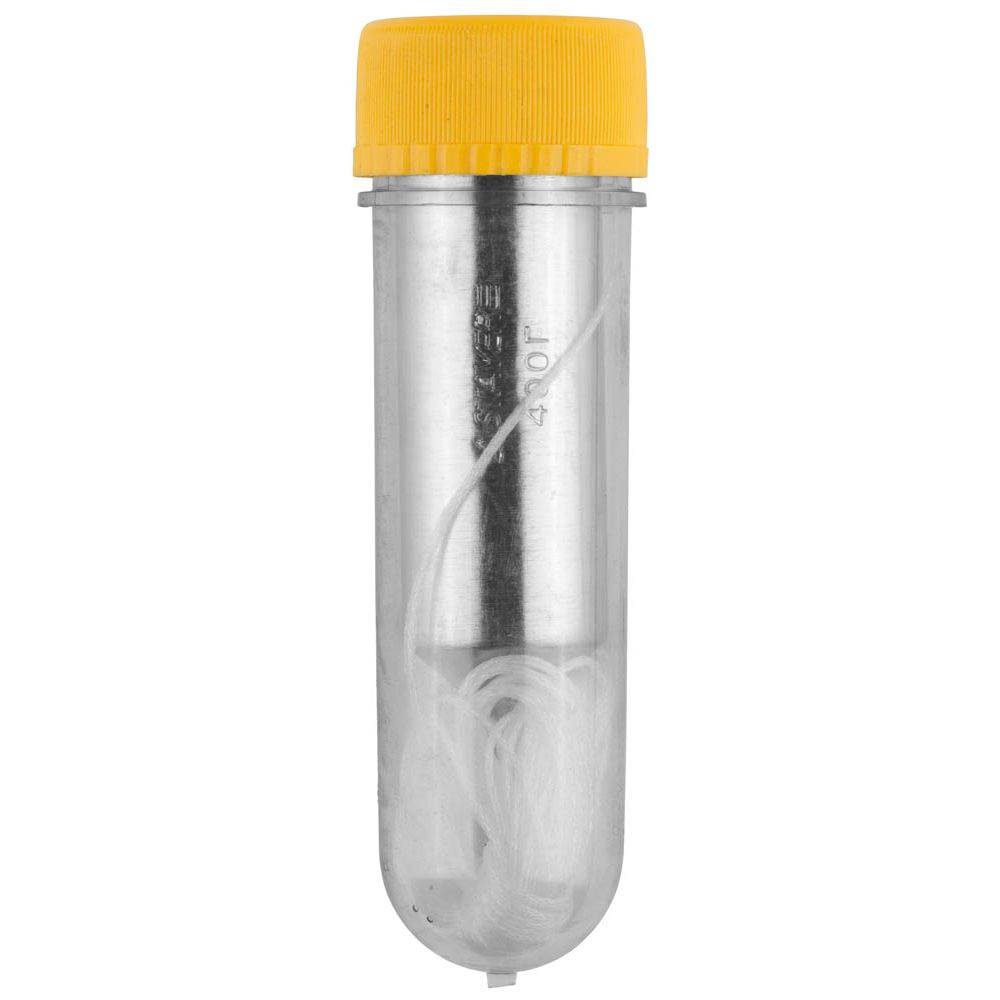

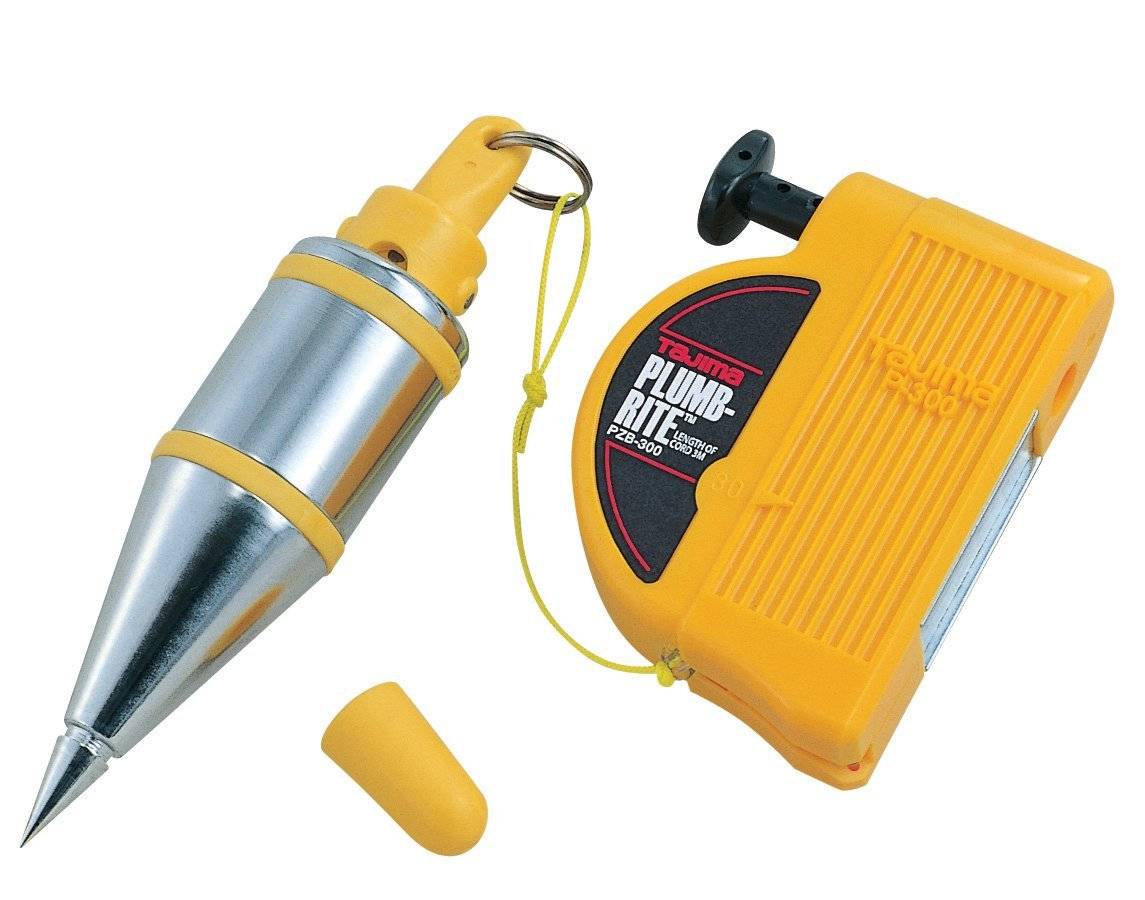

Есть инструменты, у которых шнур запрятан в пластиковом корпусе, как у рулетки. Корпус в них можно использовать в качестве опоры для шнура.

При некоторых видах работ (например, при оштукатуривании) отвес должен быть все время перед глазами – так удобнее равнять поверхность.

В таких случаях для него устраивают специальный крепеж, роль которого может играть забитый гвоздь или саморез. К нему прикрепляют шнур, грузик же опускается вниз по идеальной вертикали. Имея перед глазами данный эталон, можно постоянно отслеживать ровность поверхности.

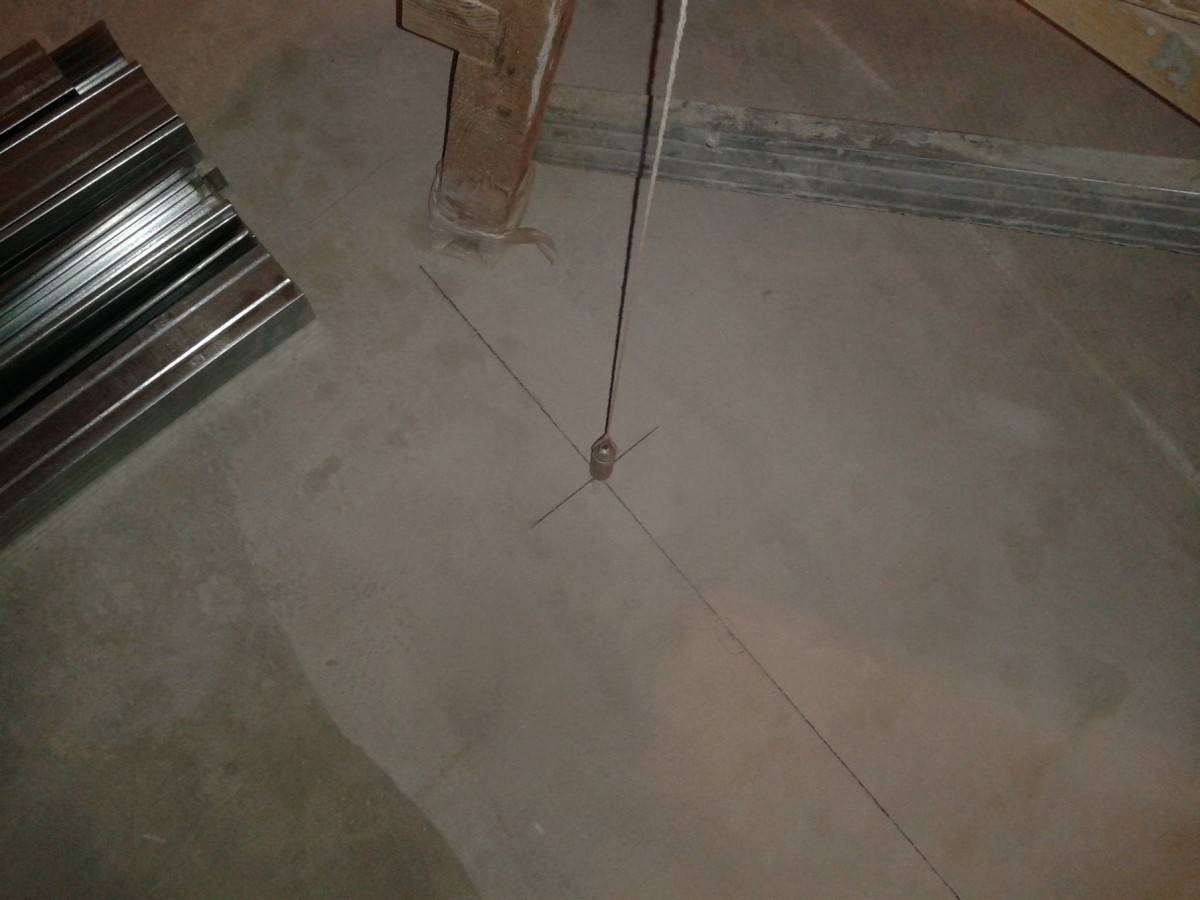

Так проверяют ровность и вертикальность стен, правильность сборки мебели и монтажа бытовой техники. Когда осуществляют работы по кладке кирпича, отвес необходим для проверки стены: не ушла ли она. Его поочередно прикладывают с обеих сторон, проверяя на всем протяжении расстояние от поверхности до шнура. Оно должно быть строго одинаковым. Контроль необходимо проводить в нескольких разных точках.

Похожим образом контролируется качество возведения (вертикальность) стен из бруса и бревен. Правда, в случаях использования неоцилиндрованного бревна, процесс контроля осложняется разницей размеров венцов. Но заметить отклонение можно и в такой ситуации.

Не обойтись без строительного отвеса при устройстве опалубки, стропильной системы, установке дверей.

Практически все строительные манипуляции не проводятся без контроля этого нехитрого приспособления.

Но даже такое простое устройство имеет один существенный недостаток. Ведь строительные работы зачастую проводятся на открытом воздухе. Если на улице ветер, то он чрезвычайно осложняет работу со строительным отвесом: грузик раскачивается, что весьма осложняет его фиксацию. Но решение этой проблемы оказалось довольно простым – грузик погружается в заранее приготовленную посуду с водой. Если ветер не очень сильный, то работать при нем вполне возможно.

Отвес строительный магнитный

Дополнительная возня со шнуром не может радовать монтажников и строителей. К тому же, нередко он путается, на нем появляются узелки, которые приходится распутывать. Для избавления от этих недостатков разработали усовершенствованный вид устройства. Его нить наматывается на катушку в корпусе.

Для удобного закрепления на рабочей поверхности в его корпус встраиваются специальные магниты. Они обеспечивают простую фиксацию инструмента на любой металлической поверхности.

Лазерный строительный отвес

Самый простой представитель данного вида – заурядная лазерная указка. Был такой тип крохотного брелока, которым любили баловаться дети. Только данное устройство, в отличие от детской игрушки, должно быть откалибровано. Лазерных устройств, выполняющих исключительно функцию отвеса, на рынке совсем немного.

Eubon-PB01-

Это, например, упрощенная модель марки Eubon PB01, представляющая собой металлический корпус, на штыре которого размещена сама указка.

Прибор генерирует две точки, на полу и на потолке, и не имеет дополнительных функций. Нивелируется устройство само, с помощью специальной конструкции, напоминающей таковую в простом шнуровом отвесе.

Дальность работы прибора 30 м, при этом он имеет достаточно высокую точность, питание от батарей. Цена такого строительного отвеса довольно высокая.

Известные серьезные производители также выпускают устройства таких моделей. Цена у них, естественно, соответствует статусу их изготовителей. Светодиод прибора заключен в прочный пластиковый корпус, в нем предусмотрена специальная система самонивелирования при определенном градусе отклонения от горизонтали.

Строительный отвес: разновидности, рекомендации по выбору и использованию

Строительство – это чрезвычайно тяжелый, ответственный и важный процесс, который присутствует в жизни каждого человека в той или иной степени. Кто-то занимается им профессионально и строит дома или здания, а другой просто выполняет ремонтные работы в своем жилище. Каким бы сложным ни был тот или другой процесс, в каждом из них невозможно обойтись без специальных инструментов, приспособлений и оборудования. Одним из таковых является строительный отвес. Именно о нем и пойдет речь в данной статье. Мы определим, что же представляет собой этот инструмент, его разновидности и критерии выбора, а также подскажем, как правильно им пользоваться.

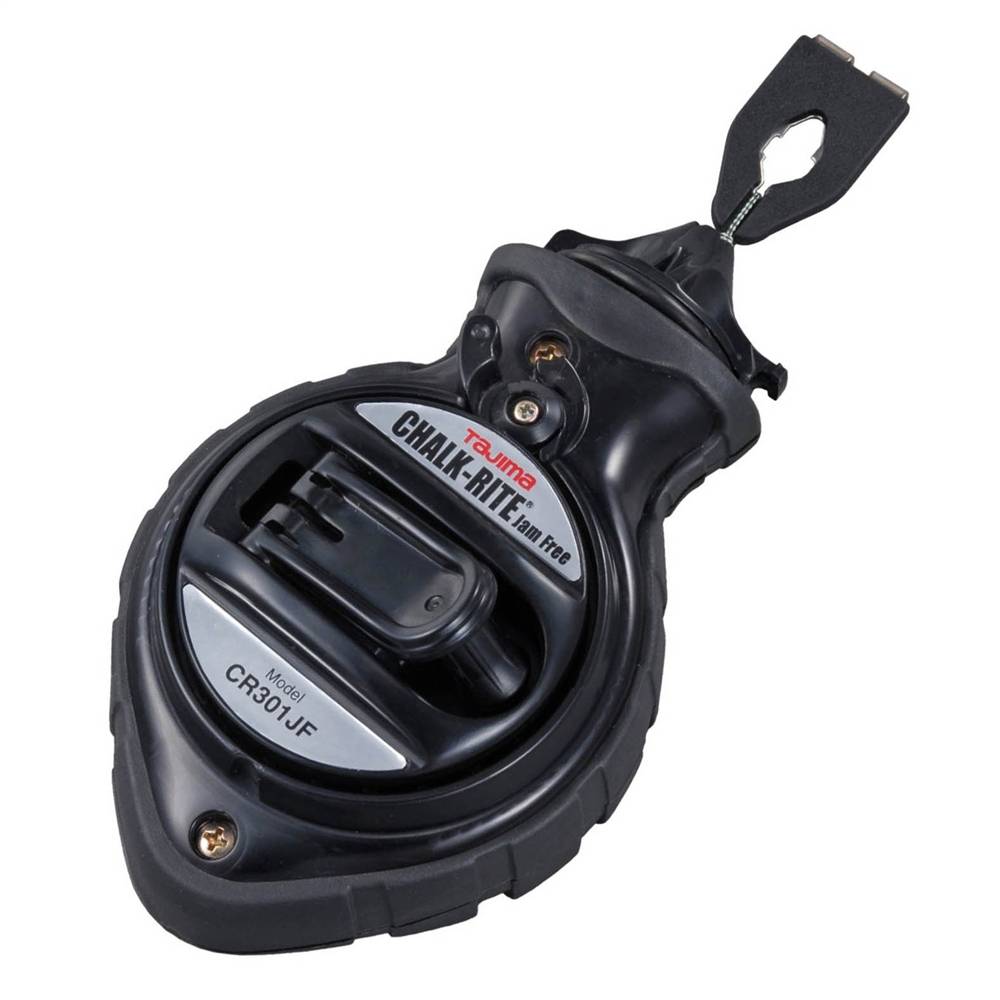

Алгоритм работы с разметочным шнуром

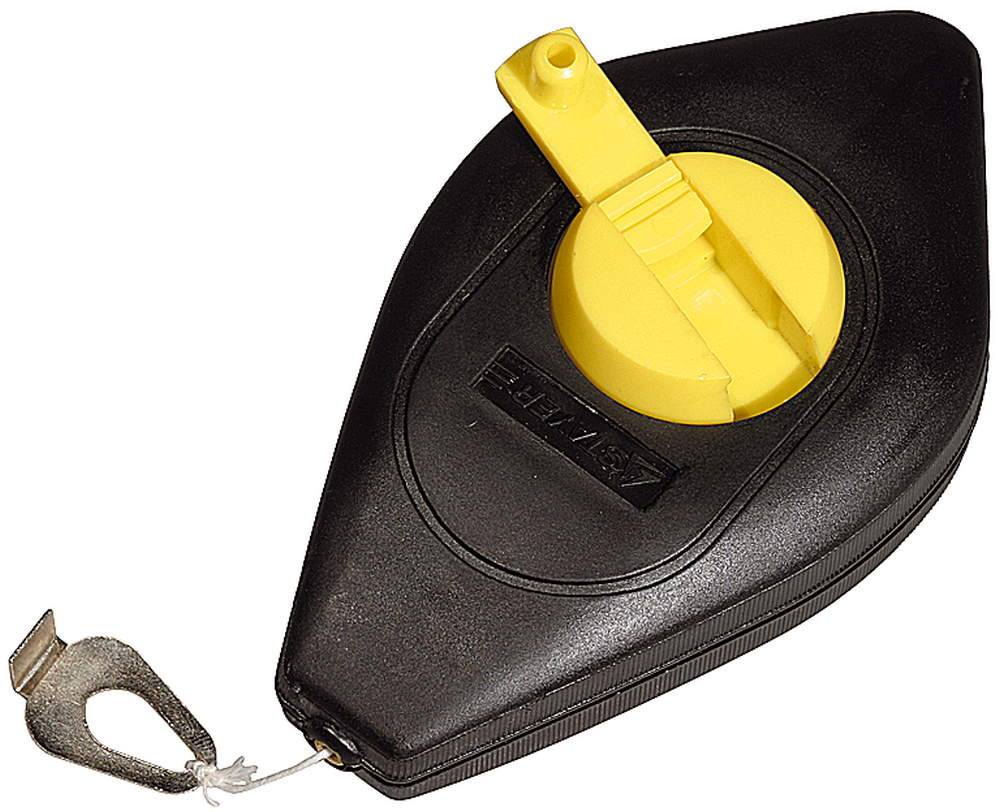

Конструкция устройства достаточно проста, пользоваться разметочным шнуром также несложно.

Как заправить

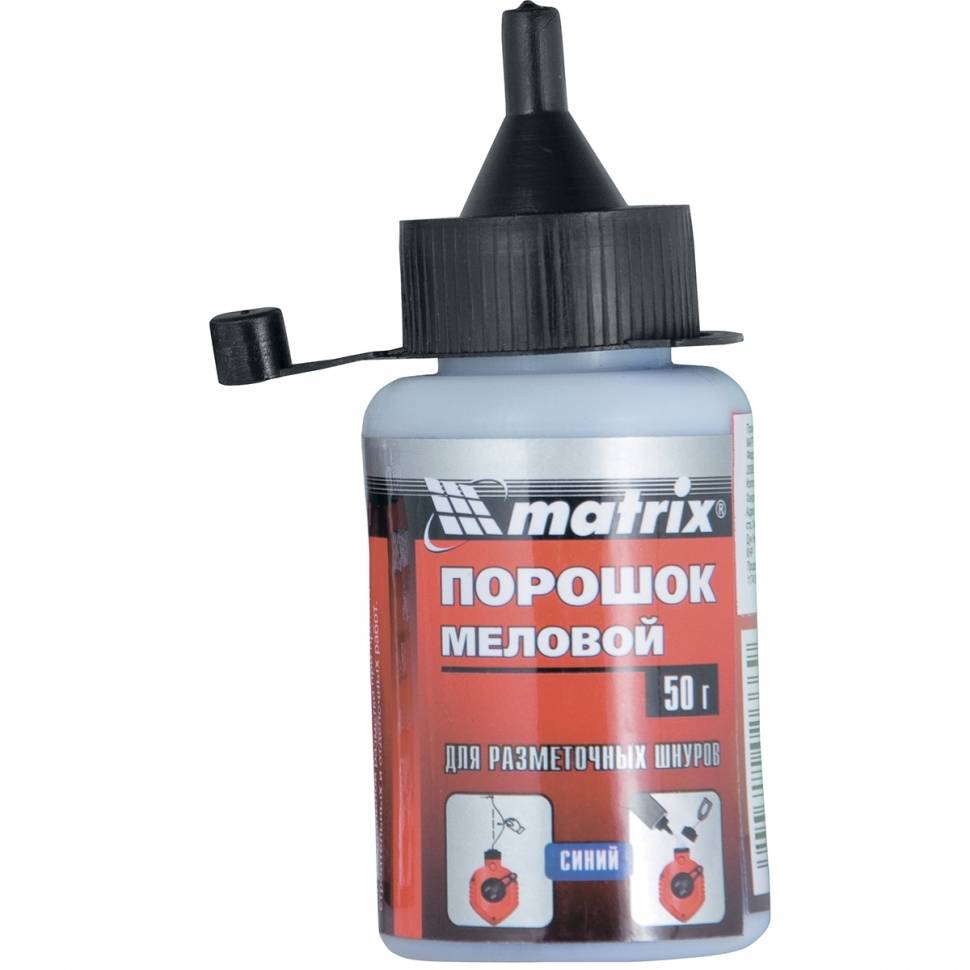

Для того, чтобы шнур оставлял четкий и контрастный след на размечаемой поверхности, корпус необходимо заправить качественным красящим порошком. В процессе разматывания нить покрывается порошком и становится готовым к разметке.

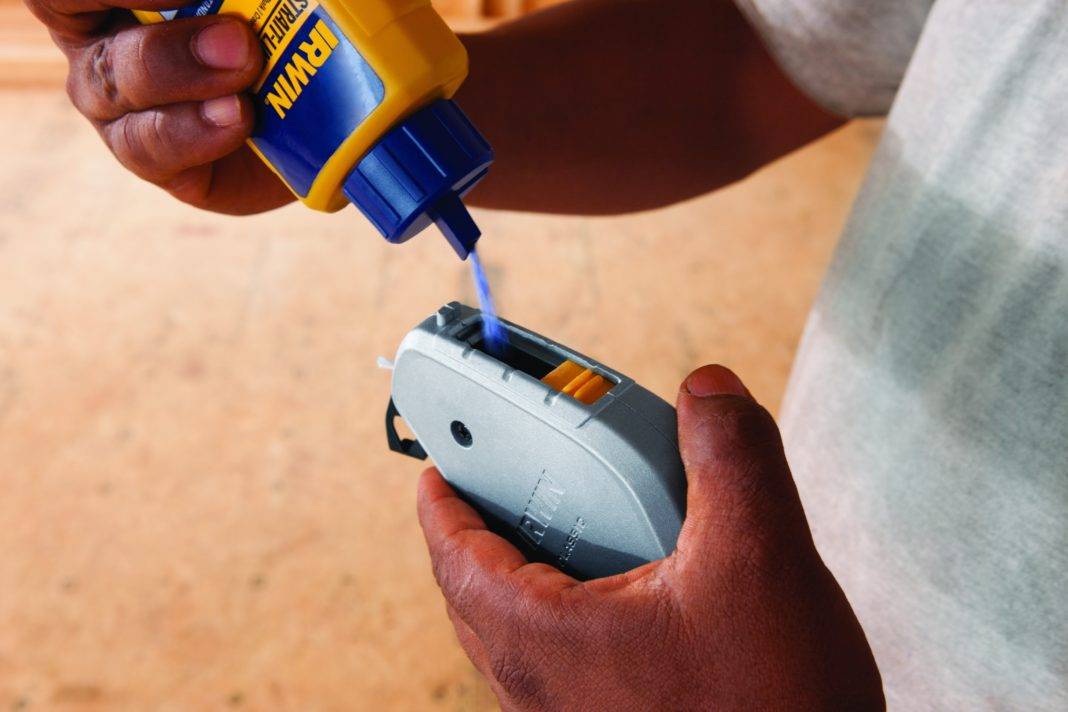

Для того, чтобы заправить корпус красителем, нужно отвинтить колпачок, прикрывающий загрузочное отверстие. В него и засыпают порошок.

Его запас внутри корпуса придется восполнять всякий раз, когда линия разметки, отбитая шнуром, начинает тускнеть.

При первом использовании после покупки необходимо полностью размотать нить и засыпать пигмент на три четверти объема корпуса. Далее нить сматывают и сильно встряхивают устройство. Не следует экономить на покупке красящего состава. В Москве порошок приемлемого качества не должен стоить меньше 80-100 рублей

Как заправляется разметочный шнур

Выполнение разметки

Сначала с помощью гидравлического или лазерного уровня ставятся опорные точки в начале и в конце размечаемой линии. В них вворачиваются саморезы или вбиваются небольшие гвоздики. Между ними и натягивается разметочная нить. теперь шнур надо взять за средину двумя пальцами, немного оттянуть в направлении, перпендикулярном поверхности и размечаемой линии и отпустить. На поверхности должна появиться четкая прямая линия. Теперь шнур можно снимать с маркеров и переходить к разметке следующей линии.

Если есть возможность привлечь помощника, работа существенно ускоряется. Не потребуется крепить маркеры. Один прижимает начало нити, другой – конец. Кто-либо из работников оттягивает и отпускает нить.

Разметка маркерным шнуром

Как правильно пользоваться разметочным шнуром в конкретных ситуациях?

Чтобы разметить гипрочные подвесные потолки, необходимо следовать следующим рекомендациям:

  1. Найти наиболее низкую точку на черновом потолке, который будет зашит гипроком. Для этого используют гидравлический уровень или нивелир. Намного удобнее и быстрее будет использовать лазерный уровень. Его высокая цена многократно окупится за счет сэкономленного времени.
  2. На найденном уровне на ближайшей стене делают отметку. Используя нивелир, ватерпас или лазерный уровень, отметку повторяю по два раза на каждой стене.
  3. По выставленным отметкам фиксируют начало и конец разметочного шнура, он должен плотно прилегать к поверхности.
  4. Нить берут за середину двумя пальцами, немного оттягивают и резко отпускают. После удара красящий порошок оставляет на стене ровный след.
  5. Операцию повторяют на остальных стенах.

Отбитый контур будет ориентиром для монтажа стартового направляющего профиля, к которому и будет крепиться подвесной потолок.

Если комната имеет несовершенную форму, отклоняющуюся от правильного прямоугольника, то при укладке на пол керамической плитки ровные ряды подчеркнут это. В одном углов будет отчетливо просматриваться клин. Чтобы замаскировать такой недостаток, плитку укладывают по диагонали.

Разметка маркерным шнуром

Чтобы нанести диагональную разметку стяжки под пол из керамической плитки, действовать следует так:

  1. Разметочный шнур натягивают между углами помещения на высоте 5-10 мм от поверхности чернового пола и отбивают главную диагональ.
  2. Шнур растягивают между двумя другими углами и отбивают вторую диагональ.
  3. Точка пересечения двух линий отметит геометрический центр комнаты;
  4. От него по обе стороны вдоль главной диагонали и следует выложить первые два ряда плитки, пользуясь центровочными крестиками для соблюдения равной дистанции и интервала.

Далее ряды плитки кладутся от центра к вспомогательным углам, используя первые два ряда в качестве опорных.

В завершение

Несмотря на развитие прогресса, самодельные или классические отвесы остаются самыми популярными представителями в своей категории. Они отличаются простотой конструкции. При небольшом опыте и сноровке с его помощью можно получить точные показания, не затрачивая при этом много труда и средств. Но новичкам без наблюдения специалиста пользоваться таким приспособлением не рекомендуется, поскольку высока вероятность возникновения погрешностей. Особенно это актуально при возведении масштабных конструкций.

Вторым по популярности прибором для измерения вертикальной позиции поверхности являются лазерные модификации. Что такое отвес в этом исполнении, рассмотрено выше. Из сказанного напрашивается вывод, что его востребованность обусловлена простым принципом работы.

Несмотря на все преимущества, не все готовы заплатить ту цену, которую имеют подобные версии. Стоит отметить, что погрешность данных устройств составляет всего 0,4 мм, а их производством занимаются известные марки, в том числе «Бош», «Спектра», «Деволт», «Эбон». В заключение пара слов об электронных приложениях: они удобны в использовании, но далеко не все специалисты склонны им доверять.

Как пользоваться

Отвес — это устройство для проверки вертикальности поверхностей. Потому его нужно закрепить в верхней точке проверяемой плоскости или предмета.

Некоторые модели продаются с шайбой того же диаметра, что и цилиндр. Получается, что на одном конце есть груз, на другом — шайба. Приложив шайбу к поверхности и успокоив колебания груза, сможете увидеть есть ли разница между вертикалью нити и проверяемой плоскостью.


Приложив нить к вертикальной поверхности дожидаются пока успокоятся его колебания, а затем смотрят, одинаковое ли расстояние от проверяемой поверхности до шнура Другие модели не имеют шайбы, а наматываются на кусок пластика, иногда на него нанесена разметка, как на линейке. Есть отвесы, шнур которых спрятан в пластиковом корпусе (по типу рулетки). Некоторым с ними работать удобнее, а корпус можно использовать как опору для шнура.

При длительных работах (штукатурке, например) необходимо иметь отвес перед глазами — ровнять поверхность по нему. Тогда крепежом чаще всего выступает длинный гвоздь или саморез. Его забивают/вкручивают так, чтобы он держался крепко, но значительная часть его торчала. Возле шляпки привязывают или приматывают шнур, сам грузик опускают до нужного расстояния. После того как колебания прекратились, нитка с грузиком представляет собой идеальную вертикаль. Имея эталон перед глазами, можно сравнивать насколько ровная перед вами поверхность.

Таким способом можно проверить вертикальность стены, правильность выставления бытовой техники, мебели и т.д.

Как «отбить углы» при помощи отвеса показано в видео. Описывать сложно, лучше видеть. Если коротко — нужно «ловить» совпадает или нет угол, плоскость стены и нить отвеса.

При кладке кирпичной стены отвес со шнуром необходим, чтобы можно было проверить, не ушла ли стена. Для этого его прикладывают с одной и с другой стоны стены, проверяя расстояние от шнура до поверхности на всем протяжении. Понятно, что расстояние должно быть одинаковым. Такой контроль проводится в нескольких точках. Точно таким же образом контролируется вертикальность стен из бруса и бревен. Но при использовании неоцилиндрованного бревна контролировать более сложно из-за разного диаметра венцов. Тем не менее, увидеть отклонение можно и в этом случае. Пригодится отвес и при выставлении опалубки, и при установке дверей, устройстве стропильной системы кровли. Да нужен он почти при любой строительной и многих отделочных операциях.

То же самое можно делать с использованием строительного уровня. Это намного проще и быстрее, но этот прибор имеет довольно большую погрешность. В результате стены будут гулять — выгибаться горбом, или образовывать ямы. Потому желательна комбинация двух измерений. При небольшом опыте, проверять стены отвесом можно через четыре-пять рядов кирпичной кладки, все остальное время пользуясь уровнем.

Есть у шнурового уровня один достаточно серьезный недостаток: с ним практически невозможно работать при ветре: грузик постоянно шатает, что не дает возможности зафиксировать положение шнура. Чтобы как-то бороться с этой напастью придумали погружать груз в сосуд с водой. Ставят внизу посудину, немного утапливают конус отвеса. При ветре средней силы работать можно.

Магнитный отвес


Магнитный отвес — это тот же шнуровой, только крепится он при помощи магнита Больше всего строителей и монтажников огорчает, что нужно возиться и как-то закреплять шнур. Вторая проблема — нить часто путается, что тоже настроения не улучшает. Вот и придумали усовершенствованный строительный отвес, нить которого скатывается на катушку, расположенную в корпусе. А для того чтобы было удобнее его крепить, в корпус встроили несколько магнитов. На любые металлические поверхности он устанавливается легко: магнит его удерживает в на нужной высоте.

Чтобы легко было крепить на дерево, в том же корпусе бывает сделана игла. Так что и эта проблема решена. Из-за наличия магнитов в корпусе получил такой отвес название «магнитный». Очень удобная и практичная штука.


Второй вариант самодельного отвеса

В завершение

Несмотря на развитие прогресса, самодельные или классические отвесы остаются самыми популярными представителями в своей категории. Они отличаются простотой конструкции. При небольшом опыте и сноровке с его помощью можно получить точные показания, не затрачивая при этом много труда и средств. Но новичкам без наблюдения специалиста пользоваться таким приспособлением не рекомендуется, поскольку высока вероятность возникновения погрешностей. Особенно это актуально при возведении масштабных конструкций.

Вторым по популярности прибором для измерения вертикальной позиции поверхности являются лазерные модификации. Что такое отвес в этом исполнении, рассмотрено выше. Из сказанного напрашивается вывод, что его востребованность обусловлена простым принципом работы.

Несмотря на все преимущества, не все готовы заплатить ту цену, которую имеют подобные версии. Стоит отметить, что погрешность данных устройств составляет всего 0,4 мм, а их производством занимаются известные марки, в том числе «Бош», «Спектра», «Деволт», «Эбон». В заключение пара слов об электронных приложениях: они удобны в использовании, но далеко не все специалисты склонны им доверять.

В завершение

Несмотря на развитие прогресса, самодельные или классические отвесы остаются самыми популярными представителями в своей категории. Они отличаются простотой конструкции. При небольшом опыте и сноровке с его помощью можно получить точные показания, не затрачивая при этом много труда и средств. Но новичкам без наблюдения специалиста пользоваться таким приспособлением не рекомендуется, поскольку высока вероятность возникновения погрешностей. Особенно это актуально при возведении масштабных конструкций.

Вторым по популярности прибором для измерения вертикальной позиции поверхности являются лазерные модификации. Что такое отвес в этом исполнении, рассмотрено выше. Из сказанного напрашивается вывод, что его востребованность обусловлена простым принципом работы.

Несмотря на все преимущества, не все готовы заплатить ту цену, которую имеют подобные версии. Стоит отметить, что погрешность данных устройств составляет всего 0,4 мм, а их производством занимаются известные марки, в том числе «Бош», «Спектра», «Деволт», «Эбон». В заключение пара слов об электронных приложениях: они удобны в использовании, но далеко не все специалисты склонны им доверять.

Стандартный отвес своими руками

Изготовление отвеса для проверки вертикальности поверхностей весьма простой процесс.

Самым важным шагом будет найти или изготовить небольшой груз весом до 1 килограмма, желательно 750 грамм. Этот груз должен быть хорошо отцентрирован.

Далее необходим болт среднего диаметра.

С боку шляпки болта просверливается небольшое сквозное отверстие.

В центре груза просверливается отверстие под болт, после чего оно прогоняется метчиком соответствующего диаметра с подходящей резьбой.

Предпоследним шагом будет вставить болт в отверстие груза.

Ну и последним действием будет продеть через отверстие в шляпке болтика шнур, завязать петлю и испытать ваш самодельный отвес.

Во втором варианте можно сразу просверлить сквозное отверстие в грузе, это отверстие должно быть большего диаметра, чем диаметр вставляемого шнура.

Далее вставляется шнур, делается длинная петля, которая позволит грузу принять строго вертикальное положение.

Последним этапом обоих способов будет испытание самодельного отвеса, для этого можете использовать линейку или рулетку.

sprint.editor/84c/3qmfn7808vtoyf8ytabpqltdj40axn79.webp”>”>sprint.editor/84c/3qmfn7808vtoyf8ytabpqltdj40axn79.webp”>
“>sprint.editor/84c/3qmfn7808vtoyf8ytabpqltdj40axn79.jpg”>
sprint.editor/84c/3qmfn7808vtoyf8ytabpqltdj40axn79.webp” loading=”lazy” alt=”Классический строительный отвес из насадки для дрели” title=”Классический строительный отвес из насадки для дрели”>

Рекомендую следующее видео, в котором автор крайне быстро самостоятельно изготавливает отвес для измерения вертикальности поверхностей:

Лазерные модификации

Вертикальное положение исследуемой поверхности можно проверить лазерными отвесами. Самым простым представителем этой категории является указка. Она сделана по типу брелока с лазерным указателем цели. Подобных приспособлений, ориентированных исключительно на строительные работы, не так уж и много. Одна из модификаций представляет собой корпус из металла, на штыре которого находится непосредственно указка.

Приспособление генерирует точки на полу и потолке. Процесс нивелирования происходит в автоматическом режиме при помощи специального механизма, отдаленно напоминающего аналог шнурового отвеса. Известные на строительном рынке производители предлагают приборы с дальностью работы до 30 метров. Они обладают высокой точностью, питаются от батарей и достаточно недешевы.

Недорогие изделия малоизвестных фирм и версии кустарного производства широко предлагаются на рынках. Подобный инструмент требует контрольной проверки с помощью надежных эталонных приборов. Один из вариантов конструкции – пластиковый корпус с помещенным внутрь светодиодом и системой самонивелировки, реагирующей на определенный градус отклонения в горизонтальной плоскости.
