Изготовление навеса из профнастила

Внешняя отделка

Когда каркасное основание металлического навеса будет полностью закончено и готово к дальнейшим этапам работ, можно будет озаботиться его отделкой. Это не менее важный этап, к которому тоже следует отнестись с максимальной ответственностью.

Прежде чем отделывать готовое основание, его обязательно нужно хорошенько очистить, избавить от всех окалин, если таковые имеются. А также металлические детали потребуется тщательно обезжирить перед покраской. Обезжириванием нельзя пренебрегать, поскольку из-за этого красящий состав может неправильно лечь на неподготовленную поверхность. Для процесса обезжиривания подойдет обыкновенный растворитель, ацетон или бензин. Таким составам следует позволить высохнуть после нанесения. Только после этого возможно переходить к окрашиванию труб.

Нелишним будет воспользоваться грунтовочной смесью светло-серого оттенка. Подобный состав беспроблемно подойдет практически для любого типа краски. Темный же вариант применяется для более ярких и насыщенных материалов. Существуют и белые растворы. Их используют для красок пастельных тонов.

Материалы

Перед тем как перейти к составлению чертежей навеса с односкатной крышей, следует определиться, из какого материала будет сделан каркас и сама кровля.

Не менее важно учитывать размеры навеса, его монтирование, вес и правила работы с тем или иным материалом. Конечно, в первую очередь все зависит от личных пожеланий. К примеру, можно построить навес на сваях или из мягкой кровли

К примеру, можно построить навес на сваях или из мягкой кровли.

Каркаса

Для каркаса конструкции выделяют три вида материалов.

Металл представляет собой оцинкованные холоднокатаные трубы или стальной профиль с повышенной жесткостью. При этом каркас может быть стандартным, сложным или кованным. Данный вид отличается большим сроком службы, высоким качеством, а также выдерживает воздействие природных факторов.

Очень редко встречается еще один вид каркаса – каменный. Конечно, данный вариант затратен по времени, но при этом является более прочным. Такая конструкция прослужит в 2-3 раза дольше по сравнению с другими видами.

Крыши

В настоящее время среди кровельных материалов, подходящих для односкатных навесов, выделяются несколько вариантов.

Виды материала

Для строительства крепкого, привлекательного и долговечного навеса можно задействовать различные виды профильных труб. У разных типов материалов отличаются эксплуатационные характеристики и особенности

Все это важно учитывать, покупая определенную разновидность труб для возведения качественной конструкции

В настоящее время большой популярностью пользуются навесы, сделанные из алюминиевого профиля. Это практичные сооружения, отличающиеся рядом особенностей:

  • способны выдерживать серьезные механические нагрузки;
  • обходятся не так дорого, отличаются небольшим расходом материала;
  • алюминиевый профиль удобно перевозить и хранить;
  • алюминиевые трубы квадратного или круглого сечения являются довольно податливыми, поэтому из них получится создать конструкцию любых форм и модификации.

А также для строительства навеса прекрасно подойдут качественные стальные трубы. Они тоже могут иметь разные сечение и форму, как и алюминиевые экземпляры. Конструкции, собранные из стальных труб, имеют свои положительные стороны:

  • простота проведения монтажных работ;
  • внушительный запас прочности;
  • устойчивость к неблагоприятным погодным условиям;
  • высокие показатели износостойкости;
  • привлекательный внешний вид.

Навесы из профнастила — конструкция, устройство, как построить

Часто хозяева хотят создать у себя навес у дома. Мы хотим рассмотреть, как сделать навес из профнастила своими руками, с пошаговыми фото и схемами.

Принцип установки

Нам понадобится план территории и строительные материалы. Как и прочие дворовые строения из профильного листа, навес должен выполняться с обрешеткой и фундаментом. Размечаем территорию, устанавливаем опорные столбы через каждые 30 сантиметров. Глубина установочных ям не должна быть меньше 30 сантиметров, чем выше планируется ограда – тем глубже забивается столб в землю.

Затем каждая опора заливается раствором. Мы рекомендуем делать даже для забора специальный фундамент с воздушной подушкой. Для каждого типа земли этот принцип разный. Рассмотрим основные примеры:

  1. Чернозем, илистые, слюдистые почвы – 30 см общая глубина, подушка – 5-10 см;
  2. Глина, песчанистая глина, глинистый песок – 3 см глубина, подушка – 8-15 см;
  3. Гравий, щебень, камни и т.д. — 30 см глубина, подушка – 5-10 см.

Перед началом установки нужно сделать специальный каркас. Для этого нам понадобятся металлические трубы формы уголка определенного сечения, он выбирается в зависимости от марки профильного листа. Мы советуем остановить свой выбор на стандартной арматуре – 40-60 мм. После установки и заливки труб ждем, пока полностью высохнет фундамент. Заем начинаем сваривать решетку.

Первыми устанавливаются лаги. Эти элементы станут несущей частью каркаса. Подобные детали можно видеть над балконами или непосредственно на них. Лаги привариваются к арматуре, обрабатываются противокоррозийными составами, при необходимости красятся сварные швы. Односкатные козырьковые навесы должны быть остаточно жесткими, т.к. они получают сопротивление только с одной стороны. Для увеличения этого показателя монтируются специальные несущие арки, часто такой технологией пользуются, когда нужно укрепить балконы.

Просчитывается необходимое количество арок, после чего размечается каркас. К нему приваривается нужное число арочных решеток. После устанавливаем еще одну обрешетку. Шаг у сетки не менее 20 сантиметров, при этом, учитываем, что навес должен немного выступать за пределы крайних арок.

Фото: навес с козырьком

Желательно позаботиться про сточные трубы и снегодержатели. Желоба устанавливаются только по скату навеса, трубы могут монтироваться лишь с одной стороны.

Навес для автомобилей

Когда каркас навеса гаража готов и проверен на жесткость, нужно монтировать листы профнастила. Мы рекомендуем покупать сразу стройматериалы с полимерным покрытием, эти профили легче монтируются и имеют больший срок службы – они более устойчивы к атмосферным осадкам и выбрациям.

Листы с декоративными элементами или из поликарбоната, сэндвич-панели и прочие строительные материалы из тонколистовой стали, устанавливаются только при помощи резиновых прокладок и заклепочника;
Ограждения, фасады, беседки, веранды и прочие конструкция из профильного листа обязательно обрабатываются противокоррозийными средствами

Особое внимание уделяем местам стыков, они должны прогрунтоваться и прокраситься красками, предназначенными для наружных работ;
Монтаж навеса из профнастила осуществляется только нахлестом в 4-6 сантиметров. Односкатные навесы-козырьки допускаются с налеганием до 4 сантиметров;
Мы рекомендуем усиливать парковочные автонавесы дополнительными ребрами жесткости или листами, особенно

Если Вы используете стеновой настил вместо универсального или металлочерепицы;
Если необходима установка округлого козырька, скажем, для офиса или дачи, то просто при помощи труб делаем округлую арку-каркас, и на нёе монтируем листы. В таком случае они должны устанавливаться только саморезами, у которых гораздо выше показатели жесткости, нежели у заклепок.

Не всех устаивает самостоятельная установка навеса из профнастила для машин на дому. Поэтому мы предлагаем ознакомиться с нашей таблицей, в которой указано, сколько обойдется изготовление такого настила в разных городах России, Украины и Беларуси:

В эту стоимость входят чертежи и первичные расчеты материалов. Отдельно оговаривается скорость выполнения работы, индивидуальные предпочтения.

Навес из профнастила и арки

Профильные листы очень выгодны экономически (на рынках можно купить лист профнастила, из которого будут делать навес за 150 рублей и меньше). Кроме того, их можно устанавливать самостоятельно, в отличие от шифера, один пласт которого даже поднять самому трудно.

Как сделать своими руками?

Пошаговая инструкция, где расписано как выбрать место, сварить навес и установить крышу, очень важна для новичков. Опытные люди могут обойтись без нее, но те, кто делает навес в первый раз, должны многое изучить перед тем, как приступать к работе.

Выбор места

Прежде чем приступить к монтажу навеса, следует определиться с местом, где будет размещена данная пристройка. Специалисты рекомендуют воздержаться от строительства конструкции в низине. Если другого места нет, то придётся сделать ливневую канализацию, что потянет за собой дополнительные денежные вложения. Также следует учесть, что навес должен защищать от солнечных лучей на протяжении всего дня. Возможно, для этого следует изменить градус наклона козырька.

Следующим шагом выступают качественные чертежи навеса. Расчет следует сделать не только на размер металлических конструкций, но и на сечение профильного материала. В основном для каркасов до 6-7 метров в длину выбирают сечение 60×60, если размер превышает вышеуказанную длину, тогда подойдет труба с сечением 80×80.

Монтаж опор и обрешетки

После того как выбрано подходящее место, по готовой схеме приступают к установке опор

Крайне важно ровно и качественно их установить, иначе каркас не прослужит долго. Для проверки правильного положения строительных опор используют уровень. Далее стойки бетонируют и оставляют на несколько дней для застывания бетона

За это время собирают или сваривают обрешетку. Для этого используют металлический профиль или профильную трубу. Применяют и деревянный брус, но значительно реже

Далее стойки бетонируют и оставляют на несколько дней для застывания бетона. За это время собирают или сваривают обрешетку. Для этого используют металлический профиль или профильную трубу. Применяют и деревянный брус, но значительно реже.

Обрешетка выполняет крайне важную функцию. От того, насколько правильно будет установлена данная конструкция, напрямую зависит устойчивость и безопасность всего навеса. Если правильно все рассчитать и смонтировать, то крыша сможет перенести даже самые свирепые снегопады и ливни. Полностью весь монтаж легко выполнить своими руками, не привлекая специалистов. Обрешетка, построенная самостоятельно, сможет порадовать долгим сроком службы только при тщательном расчете и качественном подходе к выполнению всех работ.

Если выбор пал на обрешетку из дерева, то при выборе досок следует обратить внимание на некоторые факторы:

  • доски и брусья не должны быть мокрыми;
  • самыми лучшими породами дерева, которые используют под профнастил, считаются хвойные;
  • во избежание поражения грибками и различными микроорганизмами древесину обязательно нужно обработать антисептиком.

При выборе обрешетки из профильной трубы самое главное – это ее прочность. Для того чтобы обеспечить выносливость всех несущих деталей, следует выбирать трубу с самыми минимальными размерами. Оптимальные параметры сечения таких элементов – это 40×20 мм. Абсолютно весь металл обрабатывают антикоррозийными средствами.

Установка крыши

Для того чтобы узнать количество кровельного материала, сначала нужно просчитать всю площадь поверхности, которую следует накрыть. Полученную цифру следует увеличить на 5-7%. Самым популярным материалом для навесов признан профнастил. Это гофрированный лист, который покрыт полимерной оболочкой и цинком. Он не боится перепадов температуры, коррозии и ржавчины, нетребовательный в уходе, имеет разнообразую цветовую гамму, экологически чистый и не воспламеняется.

Делится он на три основных вида: несущий, стеновой и кровельный. Опытные мастера советуют использовать в строительстве каркасов именно несущий профнастил, а не кровельный, так как он отличается своей повышенной жесткостью и способен выдерживать большие нагрузки (например, снеговые). Завершающий штрих — это закрепление выбранных листов. Для этого понадобятся саморезы

Укладывать профнастил следует очень осторожно, чтобы не повредить полимерную оболочку. Нахлест выполняется в одну волну

О том, как сделать навес из металлопрофиля своими руками, смотрите в следующем видео.

Монтаж навеса из профнастила: последовательность работ

Как и говорилось выше, навес из профнастила имеет довольно простую конструкцию, а изготавливать его очень легко – не так, конечно, чтобы очень, но потрудиться придется. Представить весь этот процесс можно в виде следующей последовательности работ.

Установка опор. Работа очень простая – для столбиков выкапываются ямки глубиной до 500мм, в которых они бетонируются

В процессе этой работы нужно обратить внимание на две вещи: во-первых, это четкий вертикальный уровень установки опор (контролируется в двух плоскостях) и, во-вторых, это связка металла с бетоном. Она обеспечивается приваренной к низу опор арматурой, уголками или вообще любым железным хламом.

Изготовление каркаса крыши

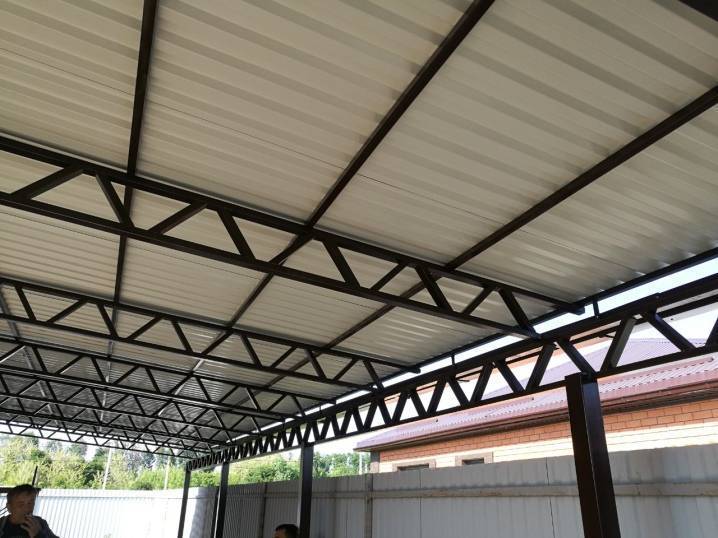

Первым делом все опоры (естественно, после того как бетон застынет) связываются по периметру профильной трубой – делается своеобразная рамочка, которая послужит основанием для кровли. Расположить ее нужно под наклоном, чтобы дождевая и талая вода могла свободно стекать с кровли. Дальше получившаяся рамка усиливается поперечными балками – они устанавливаются с шагом 1000-1200мм. Если наклон навеса небольшой, шаг лучше уменьшить до минимума. Это весь каркас навеса – для усиления прочности конструкции ее опоры дополнительно можно связать еще одним кольцом жесткости. Расположив его на высоте 1000-1200мм над грунтом, вы создадите не только жесткую и прочную беседку, но и обеспечите основание для небольшого парапета, который впоследствии можно обшить тем же профнастилом, создав таким способом защиту от ветра.

Монтаж кровельной обрешетки для профнастила. Здесь все стандартно, поверх металлического каркаса нашивается деревянный брусок, его располагают поперек балок и крепят к ним саморезами. Как вариант, профнастил можно привинтить непосредственно к металлическому каркасу, но для этого его нужно собрать с учетом шага данного кровельного материала. В принципе, это не крыша дома, и в вентиляционном зазоре между кровлей и утеплителем, который здесь отсутствует, необходимости нет.
Крепление профнастила. Листы крепятся к каркасу или обрешетке саморезами с пресс-шайбами (у них имеются резиновые прокладки) – устанавливаются они через волну в нижнюю ее часть. Кроме этого, нужно позаботиться о нахлесте – без него кровля может протекать.

Закончить работы по изготовлению крыши навеса из профнастила можно подшивкой ее снизу – этот этап работ позволит, так сказать, окультурить потолок навеса. Мало того, за эту самую обшивку достаточно легко спрятать электрические провода, подводящие питание к осветительным приборам. Да, да, большинство крытых навесов подобного типа оборудуются индивидуальным освещением – это удобно, а главное, практично, вне зависимости от назначения изготавливаемого навеса.

Арочный навес из профнастила фото

И в заключение скажу несколько слов о самостоятельном строительстве арочного навеса – вся проблема его изготовления заключается в необходимости изгибать профильную трубу. В домашних условиях, без специального трубогиба, сделать это достаточно сложно – трубу придется надрезать сегментами, а потом сгибать и заваривать каждый отдельно взятый шов. Это очень долгая и кропотливая работа – можно даже сказать, что она не оправдывает себя. Гораздо проще эти дуги заказать на соответствующем предприятии или в мастерской – имея на руках дуги, вы просто развариваете фермы и устанавливаете их вместо балок на соединенные по периметру профильной трубой опоры навеса. Ну а дальше все стандартно – крепление профнастила. За исключением одного нюанса – порядка его установки. Его нужно крепить с двух нижних краев арки – как бы поднимать кровлю с двух сторон к центру. Последний, самый верхний лист профнастила, укладывается внахлест на листы, поднятые с двух сторон.

В принципе, это и все! Именно так изготавливается навес из профнастила своими руками. Согласно этому принципу сборки можно самостоятельно сделать навес для любых целей.

Автор статьи Александр Куликов

Этапы изготовления своими руками

Чтобы изготовить односкатный навес самостоятельно, потребуется сделать расчет конструкции для определения подходящих размеров рассматриваемых элементов. Рассчитать каркас навеса рекомендуется на нагрузки от веса снега и монтажную нагрузку, стойки рассчитываются на ветер.

Фундамент

Перед тем как приступать к сооружению конструкции, необходимо подготовить основание для ее установки. В этом случае в заранее определенных местах, где планируется установка опор, вынимают грунт. На дно образовавшейся ямы насыпают слой щебня, который впоследствии трамбуют для достижения требуемой прочности.

Следующий этап подготовки фундамента – монтаж закладной с приваренными болтами. Также можно задействовать арматуру, если хочется добиться максимальной прочности конструкции. Когда все элементы будут выставлены, в оставшееся пространство заливают подготовленный цементный раствор. Боковые стенки будущего навеса собирают посредством соединения ферм и столбов, которые будут служить опорой

При проведении фундаментных работ необходимо обращать внимание на размеры конструкции, указанные на чертеже

Монтаж каркаса

Сбор конструкции выполняется по схеме одним из следующих способов.

Сварочным. Такой вариант подходит владельцам сварочных аппаратов и тем, кто привык работать с металлом

Важно знать, как правильно варить навес из металлопрофиля. Если навыков в проведении подобных работ нет, рекомендуется выбрать другой способ.

С использованием резьбовых соединений

В этом случае потребуется запастись металлическими уголками и крепежными элементами в виде болтов.

С применением хомутов. Простой и удобный способ, который не отнимет много времени.

Сборка каркаса – процесс несложный и довольно экономичный. Навес, сделанный своими руками, обойдется дешевле заказной или покупной конструкции.

Обшивка крыши

Следующий этап после установки каркаса подразумевает укладку кровли из профлиста. Он выполняется в несколько шагов.

  1. Сначала производят монтаж кровельной обрешетки, на которую затем будет выложен профнастил. Процедура стандартная. Достаточно нашить поверх металлического каркаса несколько деревянных брусьев, расположенных поперек балок. Крепление бруса с балками осуществляется посредством использования саморезов. Конечно, профнастил можно сразу привинтить к металлическому каркасу, но в этом случае потребуется предварительно рассчитать конструкцию, определив шаг кровельного материала. Так, например, это может быть конструкция 4х6 или 5 на 6.
  2. Второй шаг подразумевает крепление профнастила к обрешетке. Процесс выполняют с помощью саморезов с пресс-шайбами, у которых предусмотрены резиновые прокладки. Саморезы устанавливают через волну в нижнюю часть для предотвращения деформации.
  3. Подшивка кровли – заключительный этап. С его помощью удастся сделать внешний вид потолка навеса более привлекательным, а также спрятать за обшивку провода, которые ведут к осветительным приборам.

Класть профнастил рекомендуется с нахлестом, чтобы предотвратить протекание кровли. Односкатный навес из металлопрофиля – универсальное решение, которое не только обеспечит защиту выделенной зоны от внешних воздействий в виде осадков, но также будет привлекательно смотреться на участке.

О том, как сделать односкатный навес из металлопрофиля своими руками, смотрите в следующем видео.

Три причины сделать навес для авто из профнастила

Раз вы читаете эту статью, то, скорее всего, уже либо решили использовать металлопрофиль для строительства навеса, либо серьезно думаете над этим. В любом случае эта тема для вас не нова

Поэтому для тех, кто еще сомневается, перечислим только три ключевые причины поставить навесы для авто из металлопрофиля, и перейдем к более важному — инструкции по строительству

Итак, первая причина — простота монтажа. Чтобы сделать такую постройку на участке, нужен один, максимум два дня. Ну и терпение подождать неделю-две, пока бетон наберет прочность.

Вторая причина — навесы для автомобилей из профнастила очень прочные. Что может быть надежнее воздушного металлического каркаса со скатной крышей, которая закрыта стальными профилированными листами? Ветер будет просто беспрепятственно проходить сквозь такой каркас, а его несущей способности хватит, чтобы удержать на крыше полуметровый слой снега и даже больше.

Наконец, третья причина — цена. Навес из дерева, газоблока или, тем более, кирпича будет стоить в несколько раз дороже. Особенно если нанимать профессиональных каменщиков для кладки. Профнастил же в принципе недорогой материал. Кроме того, мы еще и расскажем несколько тонкостей и секретов, как сделать навес для машины своими руками дешево без особых потерь в долговечности. Но об этом — в самом конце. А пока начнем с основ.

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

  • Лопата.
  • Сварочный аппарат.
  • Нож, ножовка по металлу (болгарка).
  • Измерительные принадлежности (метр, отвес, рулетка).
  • Шуруповерт.
  • Набор ключей.
  • Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново. Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют

Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Установка опор

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

  • Нарезать заготовки в размер соответственно чертежа.
  • Соединить сваркой в каркас боковые фермы.
  • Приварить фронтальные профили навеса.
  • Затем монтируются раскосы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых  труб.

Если нет крана, то можно изготовить конструкцию и наверху:

  1. На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
  2. Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
  3. Соединить перемычки с несущими балками навеса сваркой или саморезами.
  4. Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше.  Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

Навес для гаража
