Классная крышка для колодца своими руками из дерева или пластика: Пошагово

Виды крышек для канализационных колодцев

Конструктивно люки для канализационных колодцев состоят из фиксирующего обода (обечайки) и защитной крышки. Они обеспечивают свободный доступ к шахте, защищают ее от воздействия внешних факторов (попадание мусора), исключают аварийные ситуации (травмы людей и животных, попадание колес машин в отверстие). Прочность и надежность крышки канализационного колодца определяется материалом, из которого она изготовлена. Изделие должно выдерживать серьезные механические нагрузки, не бояться температурных перепадов и влаги, не выделять вредных веществ.

Крышки для люков могут выполнять и декоративную функцию

Чугунные люки

Классические люки изготавливают из чугунных сплавов с небольшим добавлением пластинчатого графита. Массивные конструкции отличаются хорошими эксплуатационными характеристиками:

• Высокий запас прочности. Поверхность выдерживает нагрузки до 90 тонн.
• Долговечность. Срок службы варьируется в пределах 50-100 лет.
• Низкая теплопроводность. Чугунные крышки, установленные на теплотрассах, служат надежным защитным экраном в случае аварий.

Сферы применения ограничены большим весом: работа с чугуном требует значительных физических усилий, в некоторых случаях – даже применения техники. Такие изделия монтируют на подъездных путях и автотрассах. В частном секторе лучше использовать более легкие материалы, исключение составляют колодцы на дорогах.

Чугунные люки — классика канализационных коммуникаций

Полимерные люки

Пластиковыекрышки для канализационных колодцев выступают достойной альтернативой чугуну:

• Небольшой вес позволяет устанавливать люки самостоятельно. Производители дополняют легкие модели фиксирующими замками – такая конструкция успешно противостоит ветровым и механическим нагрузкам.
• Доступная цена. Полимерные изделия стоят на порядок ниже чугунных аналогов.
• Вариативность оттенков. Добавление красителей позволяет создавать декоративно-защитные модели, удачно вписывающиеся в ландшафтный дизайн.

Облегченные люки классифицируют по максимально допустимой нагрузке:

• Легкие (Л) – до 6 тонн. Подходят для парковых и пешеходных зон, придомовых территорий.
• Средние (С) – до 12 тонн. Предназначены для проезжей части, парковок и автостоянок.
• Тяжелые (Т) – до 25 тонн. Устанавливаются на центральных инженерных коммуникациях.

Для повышения прочности в пластик добавляют стекловолокно и полиэфирные смолы. Крышки люков канализационных колодцев, изготовленные из таких смесей, стоят дороже «чистых» моделей, но и служат дольше.

Полимерные люки могут быть любых цветов и размеров

Бетонные люки

В современных инженерных системах бетонные крышки используются довольно редко, зачастую они закрывают канализационные колодцы нестандартных размеров. В частных домах такие люки применяют для герметизации септиков из бетонных колец, в центральных сетях – для защиты негабаритных отверстий. В этих случаях люки изготавливают по данным конкретных проектов.

В последнее время в продаже также появились комбинированные крышки для канализационных колодцев, например, полимер-песчаные.Композитные модели отличаются высокой прочностью и легкостью.

Подготовка к работе

Для изготовления деревянного домика вам понадобится стандартный плотницкий набор инструмента, включающий в себя стамески, рубанок и ножовку. Совсем хорошо, когда в вашем распоряжении найдется электроинструмент, облегчающий и ускоряющий работу:

• ручной фрезер;
• лобзик электрический;
• циркулярная пила с возможностью регулировки угла наклона зубьев.

Если перечисленных приспособлений у вас нет, то придется обойтись ручным инструментом. По поводу материалов особых требований нет: имеется в хозяйстве деревянный брус, бревна или доски, — смело используйте их для строительства. Конструкция навеса не несет больших нагрузок, а неказистый вид бывшего в употреблении материала можно скрыть под наружной облицовкой, например, из сайдинга.

Перед тем как сделать домик для накрывки колодца, снимите размеры горловины – высоту над уровнем земли, диаметр и толщину бетонных стенок. Если планируется обшивка надземной части, вокруг нее необходимо выровнять и утрамбовать грунт. В отдельных случаях делается небольшой фундамент, о чем будет сказано ниже.

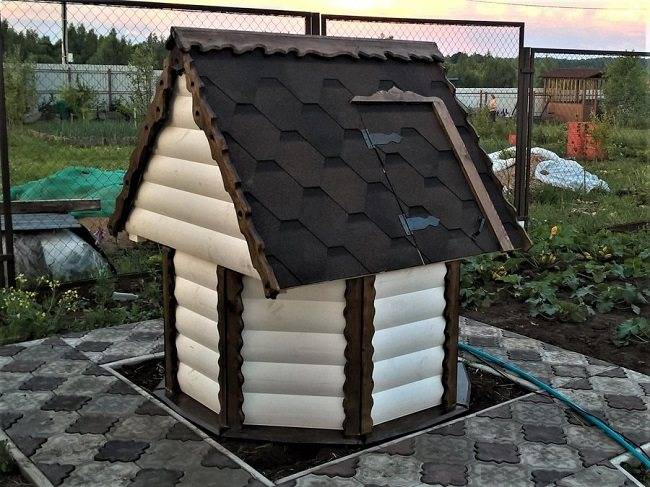

Типы (виды) домиков для колодца

Домик может быть открытый и закрытый, закрытый домик можно ещё и утеплить, чтобы вода точно не замёрзла зимой.

Начнём с самого простого варианта домика для колодца своими руками. Процесс хорошо описан на видео ниже.

Этот вариант довольно хорошо показывает конструкцию домика и его довольно просто сделать своими руками, пойдём дальше.

«Открытый» тип колодца из досок, достаточно простой вариант, конечный вариант показан на видео ниже, так же рассмотрев узлы креплений можно построить такой домик самостоятельно.

На видео ниже хорошо показан процесс подгонки и соединения деталей простого деревянного каркаса домика. Зашивается такой каркас влагостойким листовым материалом и в данном случае отделывается вагонкой и красится.

На видео ниже показан домик для колодца, задекорированный диким камнем, а, точнее, не сам домик, а нижняя его часть, кольцо.

Такой декор делается не сказать что бы просто, подробно о кладке натурального камня можно узнать в одной из статей.

Использование древесины

Этот материал популярен во все времена. Из него стоят дома, делают мебель, поэтому крышка для колодца из дерева никого не удивит. Это, можно сказать, самая надежная защита для питьевой воды. Ведь древесина – это натуральный природный материал, который очень благотворно влияет на состояние воды. Кроме того, это привлекательный аксессуар для дизайна садового участка.

Деревянную крышку для колодца можно изготовить самостоятельно

Основные преимущества:

• Безопасность и экологичность.
• Прочность.
• Устойчивость к воздействию окружающей среды.
• Не подвергается коррозии.
• Невысокая стоимость и доступность.

Итак, самыми лучшими вариантами являются пластик и древесина. Последнюю можно изготовить и своими руками.

Материалы

К материалу, из которого изготовлена колодезная крышка, предъявляются определенные требования. Они должны быть прочными и износостойкими, иметь повышенную устойчивость к различным повреждениям и деформации под влиянием влаги, а также к появлению плесени или ржавчины. Легкую крышку может сорвать сильный ветер, поэтому они должны быть тяжелыми и прилегать герметично.

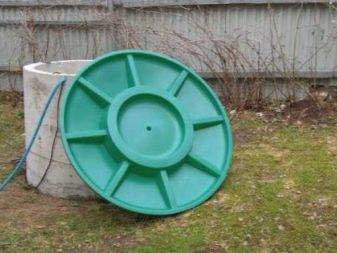

Пластиковые (полимерные)

Самым практичным и недорогим изделием для использования на загородном участке выступают пластиковые крышки, которые могут использоваться как на водопроводных и технических, так и на канализационных люках. По своим свойствам пластик не уступает металлическим аналогам, имея меньший вес, что упрощает переноску и установку собственными силами одного человека. Такие крышки могут иметь любую форму и цвет, различные узоры и рисунки, быть изготовлены в виде решеток с ячейками различных размеров. Их легко фиксировать обычными болтами, а служат такие крышки до 50 лет.

Кроме всего прочего, заглушка из пластика универсальна в использовании как на дачном участке, так и в скважинном бурении, поскольку полимеры можно эксплуатировать даже в экстремальных условиях, это не снизит их прочности. Они могут выдержать высокие перепады температур, высокие нагрузки и взаимодействие с продуктами нефтехимии, их можно ставить на термометрические скважины. Самые прочные заглушки изготавливаются с помощью обработки горячего полимер-песка давлением и дальнейшим охлаждением смеси.

К недостатку колодезных заглушек из ПВХ можно отнести отсутствие единой маркировки и универсального размера. Подбирать изделие придется, ориентируясь исключительно на проведенные замеры.

Из древесины

Чаще всего деревянные строения возводятся на дачах и около загородных коттеджей. Деревянная колодезная крышка – это в большей степени декоративный элемент, который, однако, сохраняет все свои защитные функции. Дополнительно к деревянным перекрытиям над колодцем сооружают небольшие домики с настоящей крышей, которые украшают двор и дают дополнительную тень.

Преимуществами материала являются безопасность и высокая экологичность, что выступает значительным преимуществом при монтаже колодца с питьевой водой. Древесина износостойка и прочна, она не покрывается плесенью при достаточной обработке защитными составами, и точно не покроется ржавчиной. Стоимость дерева не так высока, а изготовить из него изделие своими руками при наличии небольшого опыта работы не составит труда.

Металлические

Такой материал нечасто используют для изготовления колодезных заглушек. Тяжелые сплавы при постоянном контакте с водой быстро покрываются ржой, а легкая нержавейка будет срываться при любом ветре и не сможет обеспечить необходимое прилегание. Чаще всего металл комбинируют с другим материалом и делают из него только отдельные элементы заглушки. Например, часто встречаются перекрытия из текстолита с металлическими уголками. Самым распространенным материалом металлических заглушек является чугун.

Чугунные

Изделия из чугуна чаще всего ставятся на канализационные и ливневые сооружения. Их изготавливают из сплава чугуна (СЧ20) с дополнением графита, что повышает прочность и увеличивает срок службы до 100 лет. Чугунные люки подходят к любым канализационным колодцам и их не нужно утеплять, они сверх устойчивы к повреждениям и предельным нагрузкам. Вместе с тем чугун – тяжелый материал, конструкции из него габаритны, дороги и сложны в транспортировке. По этим причинам устанавливать их на деревянные или бетонные срубы нецелесообразно.

Бетонные

Как правило, заглушки ЖБИ (железобетонные изделия) не используются в частных владениях. Их изготавливают в тех случаях, когда канализационные колодцы выполнены в нестандартных формах.

Основные функции колодезной крышки

Недопустимым является попадание в источник питьевой воды посторонних предметов. Всевозможные патогенные организмы, заносимые ветром, способны быстро размножаться в замкнутых условиях колодца, учитывая, что вода в нём не является проточной.

Также обустройство крышки над колодцем – одно из требований техники безопасности. Играющие на участке дети могут легко, из-за своего любопытства, упасть в колодец и погибнуть. Не исключено случайное падение в колодезную шахту и взрослых людей, допустим, в тёмное время суток.

Непрозрачная крышка предотвращает проникновение внутрь солнечного излучения. Ультрафиолет способствует «цветению» воды, образованию на стенках шахты склизкого налёта из водорослей. Всё это значительно снижает качество воды, а порой делает её полностью непригодной для питья. Утепление крышки позволяет избежать промерзания колодца зимой. Даже в самые сильные морозы при герметично закрытой шахте колодец не замёрзнет, и не придётся тратить время и силы на разбивание льда, что набрать воды.

Ещё одна функция колодезной крышки – декоративная. Колодцы издревле повелось украшать деревянными срубами, придающими своеобразный колорит приусадебному участку. При этом сруб с крышкой может выполняться в едином стиле с остальными надворными постройками, что позволит создать в пределах усадьбы единый архитектурный ансамбль.

Отделка

Если при строительстве колодца использовали бетонные кольца, то их обязательно надо как-то декорировать. Некоторые виды закрытых колодезных домиков можно рассматривать как модернизированный вариант надстроечной конструкции.

Последовательность строительства особой роли не играет, но все же лучше начинать с обустройства самого колодца, а потом, с учетом толщины и размеров обшивки, монтировать верхнюю часть (закрытую или открытую).

Природный камень

Если поблизости есть выход на поверхность природного камня, то его можно использовать для отделки колодца. Как альтернатива есть еще вариант применения гранитной брусчатки.

Последовательность операций следующая:

1. Вокруг колодца вынимают часть грунта (точнее обратной засыпки) на глубину около 30 см.
2. Трамбуют дно, засыпают подушку из песка и щебня мелкой фракции (для песчаных грунтов можно использовать только щебень). Поливают водой и уплотняют.
3. Выкладывают из камней первый слой, соединяя их между собой цементно-песчаным раствором.
4. Выкладывают все последующие слои до края верхнего кольца, заполняя раствором швы между камнями. Также раствором забивают пазухи между отделкой и бетонными кольцами.
5. Выравнивают раствором верхнюю часть каменной кладки в один уровень с бетонным кольцом колодезного оголовка.
6. Если надстраиваемую часть домика изготавливают из дерева, то между бетоном и рамой обязательно стелют слой рулонной гидроизоляции.

Сруб из бревна или бруса

Этот вариант используют, когда надо построить колодец в русском деревенском стиле, используя стандартные бетонные кольца. Начало строительства проходит точно также, как и в предыдущем способе — подготавливают площадку и формируют основание в виде ленты из камня, чтобы дерево не лежало на земле. Можно также обустроить под каждый угол небольшой столбчатый фундамент, который затем скрыть отмосткой.

Угловое соединение венцов обычно выполняют простейшим способом — в полдерева. При обустройстве сруба надо следить, чтобы дерево не касалось бетонных стенок. Лучше всего, если кольца обклеить рулонной гидроизоляцией.

Обшивка по каркасу

Это один из наиболее распространенных современных способов. В качестве каркаса могут использовать брус или любой металлический профиль, в том числе и тот, что применяют для монтажа гипсокартона.

В качестве обшивки каркаса применяют любые фасадные панели. Но если выбирают виниловый сайдинг, то для колодца лучше подойдет цокольный вариант с более толстой и прочной стенкой.

dizlandshafta

Пошаговая инструкция

В зависимости от конструкции колодезной шахты и сруба, крышки могут исполняться в виде круга или прямоугольника, при открывании убираться полностью или откидываться на петлях. Рассмотрим подробнее, как сделать крышку для колодца своими руками.

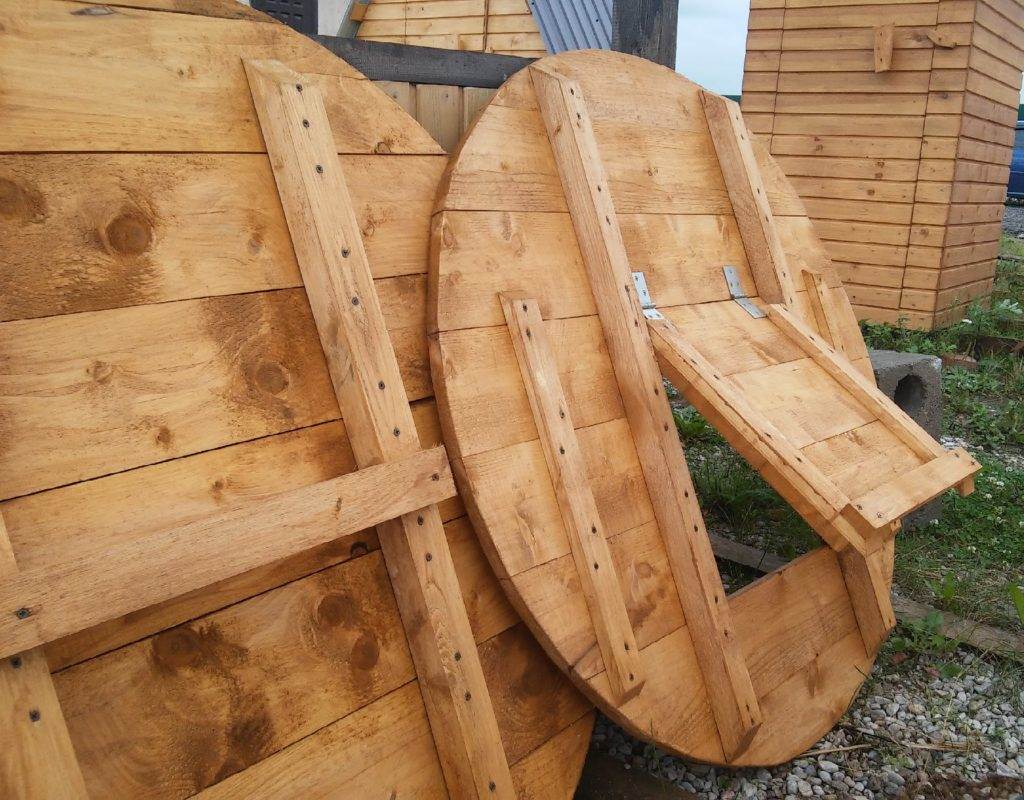

Деревянная крышка

Но следует учитывать, что дерево нуждается в защите от агрессивных внешних воздействий – сырости, перепадов температуры, солнечных лучей, насекомых-древоточцев. Для этого производится обработка конструкций антисептическими веществами, лакокрасочными составами. В этом случае деревянная колодезная крышка способна прослужить не одно десятилетие.

Самые подходящие породы деревьев для устройства крышки – лиственные. Это липа, берёза, дуб. Потребуются доски толщиной 2 см, или «дюймовки», шириной 150 мм, а также бруски 4х4см. Наиболее простая конструкция колодезной крышки – обычный деревянный щит, закрывающий горловину сверху. Замеряем ширину горловины колодца, и по её размерам сколачиваем щит: на основание из 2-х брусков плотно набиваем доски. При необходимости щиту при помощи ножовки или электропилы придаётся форма круга.

После этого деревянная конструкция промазывается антисептиками, морилкой, а сверху покрывается лаком или краской для уличных работ. Также, для удобства открывания, крышка снабжается ручками. Чтобы предотвратить промерзание воды внутри колодца, крышку рекомендуется утеплить, прикрепив с внутренней стороны лист пенополистирола, войлока, или другого подходящего теплоизоляционного материала.

Комбинированный вариант: металл и текстолит

Больших усилий потребует создание крышки из металла и текстолита. Сочетание таких материалов позволит создать прочную и долговечную конструкцию. В процессе работы потребуется угловая шлифмашинка, сварочный аппарат, дрель. Каркас конструкции собирается из металлических элементов – трубок или уголков. На него нашиваются плиты полимеров – текстолита или оргалита.

Порядок действий в данном случае выглядит так:

• Уголки или трубки нарезаются в соответствии с диаметром колодца, так, чтобы каркас полностью закрывал горловину, либо располагался на ней как на фундаменте.
• Торцы уголков обрезаются болгаркой под углом 45о для удобства стыковки.
• Из подготовленных уголков сваривается квадратная рама, сварочные швы зачищаются шлифмашинкой.
• В полученном каркасе дрелью или сваркой делаются отверстия, и он крепится поверх колодца при помощи дюбелей.
• Далее из уголков или трубок сваривается ещё одна рама – под откидную крышку. Размер её должен быть таким, чтобы она плотно, но без излишних усилий входила внутрь основного каркаса. Для жёсткости усиливаем крышку ещё одним уголком, располагая его по диагонали.
• Затем скрепляем две полученные рамы между собой шарнирным соединением.
• Крышка обшивается снаружи листом полимера и снабжается ручкой.
• Для защиты металлическим элементов конструкции от коррозии окрашиваем их защитным лаком или водоотталкивающими эмалями.

Железобетонная конструкция

Чаще всего такая технология используется для устройства защитной крышки поверх колодезной шахты, набранной из бетонных обсадных колец. Установка железобетонной крышки поверх колодца – достаточно простой вариант, однако, иногда требующий привлечения подъёмного крана.

Стандартная бетонная крышка обладает большим весом. И если горловина колодца расположена высоко от земли, то установить её вручную будет проблематично. Да и для установки бетонной крышки небольшого диаметра потребуются усилия нескольких человек.

Поэтому, крышку рекомендуется устанавливать одновременно с монтажом обсадных колец. Это позволит упростить работу, одновременно сэкономив на дополнительном вызове подъёмно-монтажной техники. Стыковочный шов между бетонной крышкой и верхним обсадным кольцом заделывается цементным раствором. В проёме крышки устанавливается люк с кольцом. Ранее колодезные люки отливались из чугуна, а сегодня можно приобрести недорогие, и в то же время лёгкие и прочные полимерно-песчаные модели.

Рекомендации специалистов + видео

Все вышеприведённые варианты имеют свои отрицательные и положительные качества. Поэтому, при выборе той или иной технологии, следует учитывать их особенности, а также уровень собственных навыков обращения со строительным инструментарием и наличие свободного времени. На фотографиях показаны некоторые варианты устройства колодезных крышек, а также этапы их изготовления и монтажа.

Полезно2Бесполезно

Как сделать своими руками. Виды материала, чтобы сделать крышку

Крышки можно изготовить из любого материала

Его подбирают для каждого конкретного случая. Крышки сооружают из деревянного материала, металлического листа, фанеры, пластикового материала, либо ЛДСП. Самым распространенным всегда считался деревянный сруб. Дерево считается простым для использования, экологически безопасным. Крышка из этого материала выглядит оригинально, стильно. Также можно вырезать конструкцию из листа металла, или текстолита, или оргалита, чтобы сделать распашную конструкцию внутри деревянного, либо стального каркаса.

При изготовлении шахты с помощью колец из бетонного материала конструкцию накрывают крышкой из бетонной плиты с люком. Данное сооружение не так красиво, но при расположении колодцам глубоко в саду она не будет бросаться в глаза. Плюсом такой крышки считается долгий срок службы, простота монтажа. Чтобы утеплить крышку, ее обшивают специальным утепляющим материалом, например, с помощью войлока, пенопласта. Крышку можно легко изготовить своими руками.

Крышка из дерева

Дерево подвержено влиянию влаги, солнечным лучам, температурным перепадам, разложению насекомыми. Крышку обязательно обрабатывают с помощью антисептических средств, лаками и краской. Если все сделать правильно, то деревянная крышка может сохранить свои свойства многие десятилетия.

Крышки следует изготавливать из лиственных пород деревьев. К примеру, из липы., березы, дуба. Берут доски, в толщину равные двум сантиметрам, либо дюймовые, а в ширину 15 сантиметров, либо бруски размерами четыре на четыре сантиметра. Самой простой конструкцией является крышка в виде деревянного щита, который устанавливается сверху на горловину. Следует измерить горловину колодца по ширине, по этим параметрам делают щит. Надо на основание, сделанное из пары брусков, набить доски. Если требуется, то используя ножовку, электрическую пилу вырезается круглая форма.

Далее следует деталь обработать антисептиком, либо морилкой, затем промазать краской, лаком, подходящими для уличных условий. На крышке надо сделать ручки, чтобы открывать было легче. Крышку надо утеплять листом из пенополистерола или войлочного материала изнутри.

Внимание! Крышка из дерева может служить многие годы. Ее также можно сделать своими руками из фанерного листа, ДСП с ламинированной поверхностью

Простое ДСП не подходит, потому что разбухает при воздействии влаги.

Крышка из металла и текстолита

Инструкция к монтажу. Чтобы правильно сделать крышку из комбинированных материалов, надо придерживаться инструкции. Этапы сборки:

1.по диаметру колодца нарезают трубки с уголками. Надо вычислить размеры так, чтобы крышечным каркасом можно было полностью накрыть горловину.

2.чтобы легко соединить уголки, с торцов их обрезают с помощью болгарки, придерживаясь угла в сорок пять градусов.

3.уголки сваривают друг с другом, чтобы создать квадратную раму. Швы от сварки обрабатывают с помощью шлифмашинки.

4.на каркасе следует сделать отверстия, применяя дрель, сварку, для крепления на дюбеля сверху колодца.

5.сварить из трубок с уголками вторую раму для откидной крышки. Она должна плотно входить в главный каркас. Чтобы придать жесткость конструкции, следует усилить крышку с помощью уголка, расположенного диагонально.

6.с помощью шарниров соединить две рамы.

7.сверху крышку обшивают полимером, делают ручку.

8.конструкцию смазывают лаком, краской.

Крышка из железобетонного материала

Данный тип крышки устанавливают на колодец, изготовленный из колец бетонного материала. Установить крышку из бетона поверх шахты легко, но понадобится подъемный кран. Крышка имеет огромный вес. При высоком расположении горловины над землей сложно самостоятельно положить крышку на колодец. Чтобы уложить даже маленькую крышку из железобетона, надо привлечь несколько человек.

Методики изготовления

Плиты перекрытия для колодцев обязательно армируются стальными пространственными каркасами. Основа арматуры – термически упрочненная углеродистая сталь. Допустимо применение плоских сварных сеток из горячетканой проволоки, изготовленной при помощи контактно-точечной сварки. Любое металлическое изделие обрабатывается специальными составами, предотвращающими развитие коррозии.

Материалы

Железобетонные изделия этого типа производятся в соответствии с ГОСТ 8020 90, выпускаются партиями по серии 3.900-3. и должны соответствовать указанным требованиям:

• по защите арматуры от коррозии;
• по жесткости, фактической прочности (отпускной и проектной), трещиностойкости;
• по водонепроницаемости и морозостойкости;
• по марке стали, используемой для производства закладных изделий и арматуры;
• по толщине защитного бетонного слоя до арматуры.

Арматура:

• проволока класса ВрI;
• горячетканая стержневая классов AI, II, III;
• стержневая термомеханически упрочненная сталь Ат IIIC, IVC.

Сборка открытого колодезного навеса

Для начала необходимо изготовить опорную часть – раму со стойками, показанную ниже на чертеже. Для крепления ворота используйте брус толщиной не менее 50 мм или сбейте несколько тонких досок. Плахи для бокового крепления делайте из такого же пиломатериала, а раму – из брусков сечением 4 см.

Пошагово порядок работ выглядит так:

1. Обрежьте детали по ранее определенным размерам. На концах будущих стоек сделайте запилы под углом 45 или 60° и 2 отверстия Ø25—30 мм под вал ворота.
2. Поперек толстого бруса вырежьте пазы, куда войдут элементы рамы. Последние тоже подпилите на торцах для соединения в полдерева.
3. Соберите раму на саморезах и приколотите к ней боковые плахи гвоздями.
4. Стойки прикрепите по центру рамы, после чего установите коньковую доску.
5. Тщательно обработайте все деревянные детали антисептическим составом, а после окончательной сборки – покрасьте.

Сооружение крепится к колодцу любым удобным способом – сквозными болтами или анкерами. Следующий шаг – установка ворота из бревна Ø20—25 см, как показано на схеме. Для этого дерево нужно ошкурить, а по бокам сделать отверстия для вала, придерживаясь центра. Вороток изготовьте из стального прута диаметром 25 мм. Затем поставьте барабан, прикрепив по торцам шайбы и вставив валы с обеих сторон. Чтобы древесина на стойках не изнашивалась, внутрь отверстий можно забить стальные гильзы.

Для монтажа навеса сколотите простую стропильную систему с двумя балками и раскосами, как изображено на чертеже. Угол наклона и длина стропильных ног – произвольная, но по факту кровля должна полностью защитить створ колодца. И последний этап – изготовление настила из досок, прибиваемых сверху к раме и установка дверец на обычных петлях.
