Как сделать конусный дровокол своими руками? Обзор и Чертежи – инструкция

Виды приспособлений по способу передвижения

Классифицируют оборудование по критерию мобильности. Они могут быть передвижными и стационарными, что влияет на особенности их эксплуатации. Выбирая подходящий вариант, необходимо учитывать его особенности:

  1. Стационарные изделия характеризуются массивными габаритами и большим весом, поэтому они предназначаются для эксплуатации на одном месте. В быту такие установки эксплуатировать не целесообразно, что связано со сложностью их транспортировки. При этом они имеют такое неоспоримое достоинство, как высокие показатели мощности, что позволяет использовать их для работы с самыми твердыми породами древесины: орех, дуб, бук.
  2. Передвижные или мобильные — кроме компактных размеров и небольшого веса, такие установки оснащаются транспортировочными колесами, благодаря которым оборудование можно самостоятельно и без помощи спецтехники переместить в другое место. Именно такие установки являются лучшими видами для бытового использования.

Выбор подходящего варианта зависит от различных факторов, например, частота эксплуатации, место использования, объем работ, твердость и размеры древесины и т.п. Если колка дров выполняется только в домашних условиях, то можно использовать стационарные установки, которые отличаются повышенными техническими и эксплуатационными параметрами.

Достоинства и недостатки конусных дровоколов

Основными достоинствами конусных дровоколов являются:

  • простота конструкции;
  • возможность сборки своими руками;
  • хорошая производительность аппарата;
  • небольшая цена установки;
  • работать на таком устройстве способен любой человек.

В то же время очень простая и надежная конструкция самодельных дровоколов имеет ряд недостатков.

  • Одним из них можно считать то, что дерево с сильно переплетающимися волокнами является большой проблемой для его винта. Именно поэтому корни дерева и полена с сучками стоит колоть вручную.
  • Следующий недостаток заключается в плохом разделении больших чурок на части.
  • А также стоит заметить, что сделать конус самостоятельно практически невозможно без помощи квалифицированного токаря.

На данный момент в сети можно найти качественные чертежи винтового дровокола для изготовления своими руками или предложения о продаже готового изделия.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Дровокол гидравлический своими руками

Это не самое простое и дешевое, но достаточно мощное и очень производительное устройство, почти исключающее ручной труд при колке дров. Потребуется только устанавливать поленья на платформу и собирать готовые дрова в поленницу.

В этой схеме используются полностью готовые узлы – масляные бак и насос, мотор, гидроцилиндр, лезвие. Самостоятельно изготавливается только рама с толкателем.

В более подробной схеме хорошо видно, где наиболее слабое место изделия – там, где расположен упор цилиндра

Именно здесь с наибольшей вероятностью сорвет со станины плохо приваренный упор вместе с цилиндром, поэтому к швам в этом месте следует отнестись с максимальным вниманием

Вот так может выглядеть готовая модель.

Как видно по фото, нож в данном случае выполнен из рессоры, заточка под углом примерно 60 градусов. Толкатель сварен из металлических пластин толщиной 5…10 мм, станина собрана из уголка и швеллера. Подобрать необходимый металлопрокат придется самостоятельно, исходя из имеющихся резервов.

Основные детали и узлы устройства представлены на сборочной схеме.

Здесь:

  1. станина;
  2. колун (нож);
  3. колеса (опционально, при необходимости периодически перемещать станок);
  4. каретка, толкающая чурку на нож;
  5. гидравлический цилиндр;
  6. распределитель гидравлического типа с рычагом, он приводит станок в действие;
  7. гидравлический насос (модели НШ-32);
  8. бак для заливки жидкости (масла), объем 32 л;
  9. приводной вал гидравлического насоса с карданом;
  10. кожух приводного вала;
  11. двигатель электрический (модель АИР80В2);
  12. поворотная площадка;
  13. шкив ведущий;
  14. шкив ведомый;
  15. приводной ремень.

Вот так в этой модели может выглядеть станина.

Узел каретки.

Поворотная площадка.

Передаточный механизм.

Устройство в сборе.

В этом видео описано изготовление самодельного гидравлического дровокола.

Дровокол своими руками

Прибор для заготовки дров можно также сделать самостоятельно. Например, соорудить пружинный вариант устройства.

Для этого понадобятся:

  • Принадлежности для замера и разметки.
  • Болгарка с отрезными и зачистными насадками.
  • Сварочный аппарат.
  • Автомобильный амортизатор.
  • Рельс размером 30-40 см.
  • Швеллеры.
  • Втулка от подвески автомобиля.
  • Профильная трубка 3х6 см.
  • Уголок.
  • Стальные трубки 4-7 см диаметром.
  • Двутавр с номером 12-16.

Каким колуном дров пользуетесь Вы?

РучнымПружинным

Процесс изготовления:

  1. Создать эскиз конструкции. Можно воспользоваться программами для проектирования, чтобы проработать конкретные детали.
  2. Изготовить из швеллера опорную конструкцию. Приварить к детали стойку из двутавра и укосины к основе для повышения устойчивости. Создать упоры из трубок для защиты конструкции от падения.
  3. Вырезать основу для пружины из швеллера. Проделать в получившейся детали отверстия в форме квадрата для крепления элемента на стойке.
  4. Определить высоту изделия, основываясь на длине пружины и удобстве применения будущего агрегата. Груз легче поднимать, если он располагается на уровне пояса.
  5. Подготовить укосины из уголков для фиксации опоры. Это не даст ей сдвигаться при нагрузке.
  6. Создать фиксатор в форме цилиндра из небольшого отрезка трубки , на который будет крепиться низ пружины. Амортизатор должен совпадать по размеру с диаметром заготовки, чтобы не происходило его смещения при работе.
  7. Сделать на верхнем конце стойки прорезь, вставить в неё втулку перпендикулярно и приварить. Ось элемента должна быть параллельна земле.
  8. Вставить вал во втулку. Присоединить к нему сваркой коромысло из швеллера, а внизу зафиксировать небольшую трубку для крепления верха пружины.
  9. Пропилить «окошко» в коромысле в соответствии с размером самой стойки для свободного движения детали.
  10. Профильную трубку приварить к коромыслу, на один конец прикрепить стальное зубило. Его остриё можно будет периодически затачивать болгаркой со специальным кругом.
  11. В качестве груза приварить часть рельса над зубилом. Сделать рукоятку для удобства использования инструмента. Можно также обтянуть её резиной для снижения вибраций.

На место, где будет производиться раскол лучше уложить массивное бревно. Тогда при полном расщеплении полена после удара зубило будет впиваться в мягкую древесину и не затупится.

При покупке дровокола следует учесть цели его применения, а также объёмы работы и габариты обрабатываемого материала. Лучше остановить выбор на проверенных моделях от известных производителей, которые также реализуют заменяемые детали для своих изделий.

Как сделать дровокол своими руками: ручной механический, пружинный, морковкой, инструкция по изготовлению устройств, каркаса и ножей

Как выбрать?

При выборе дровоколов заводского производства следует принять во внимание несколько важных параметров. Сила удара – это одна из основных характеристик, имеющих принципиальное значение при выборе провода

Она измеряется в тоннах, при этом для бытового использования более чем достаточно моделей с параметром 5-6 т. Этого параметра хватает для того, чтобы быстро наколоть дрова для растопки бани либо небольшой печки

Сила удара – это одна из основных характеристик, имеющих принципиальное значение при выборе провода. Она измеряется в тоннах, при этом для бытового использования более чем достаточно моделей с параметром 5-6 т. Этого параметра хватает для того, чтобы быстро наколоть дрова для растопки бани либо небольшой печки.

В промышленности используют дровоколы с показателем в 10 т, они оптимальны для котельных либо на больших деревообрабатывающих производствах.

Имейте в виду, что чем выше усилие, тем выше должна быть мощность. Некоторые недобросовестные изготовители уверяют, что слабые моторы могут создавать значительное усилие на расколе – это обман. Мощностных параметров менее 3 кВт может хватить только на усилие в 4-5 т.

Особого внимания заслуживает выбор таких параметров, как однофазные или трехфазные двигатели. Трехфазные приспособления считаются более мощными, они требуют профессиональной проводки с напряжением 380В. Такие приспособления оптимальны для крупных производств с высокой интенсивностью использования, а вот в быту стоит ограничиться однофазными механизмами. Они могут подключаться к стандартной электросети, имеют встроенную защиту от скачков напряжения.

Важен такой параметр, как наибольший размер бревна, который он может расколоть. Этот параметр напрямую зависит от особенностей хода поршня. Для горизонтальных механизмов он должен составлять не больше 40 см, для вертикальных – не свыше 50 см.

Обзор модельного ряда винтовых дровоколов в видео ниже.

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Изображение Этапы работ
Выбор чертежа.
Подготовка необходимых материалов.
Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы.
Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: тепловое реле, защитную муфту.
Колун следует выбирать четырехрезцовый.

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

  • насадку нельзя напрямую монтировать к мотору;
  • если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
  • ременная и цепная передачи защищаются специальным кожухом;
  • минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

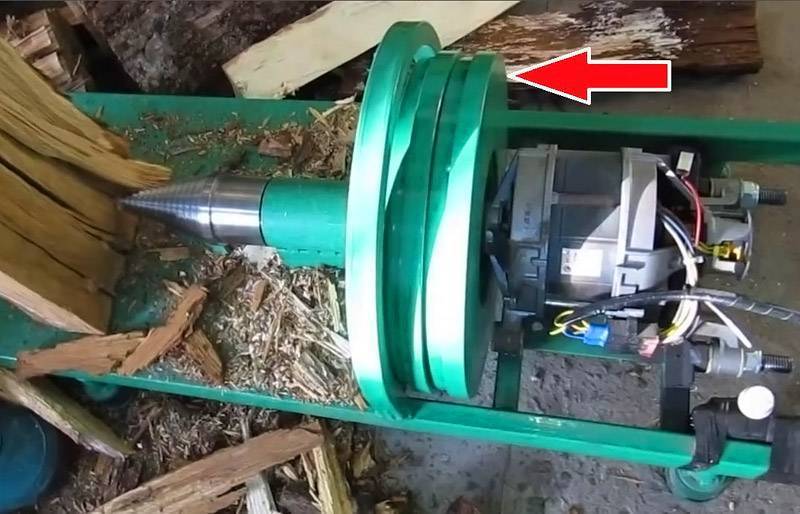

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Как сделать дровокол конусного типа своими руками

Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.

В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.

Принципиальная схема устройства достаточно проста.

Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.

Последовательность изготовления:

  • сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
  • с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
  • определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
  • вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
  • натянуть цепь (приводной ремень) и проверить правильность движения конуса.

Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины

Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.

Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.

Разновидности дровоколов своими руками: варианты с фото и видео

Сделать дровокол в домашних условиях своими руками не составляет больших трудностей, если в распоряжении имеется необходимый инструмент и подручные материалы. Ниже представлен перечень различных вариантов дровоколов, на основании которых вы можете изготовить конструкцию самостоятельно.

Дровокол винтовой простейший, который состоит из двигателя и конусного бура. Бур посажен на вал электродвигателя

Важно учитывать одно условие — частота вращения вала двигателя должна быть не более 700 оборотов в минуту.
Дровокол электрический из редуктора — устройство ножевого типа, для изготовления которого понадобится редуктор, электромотор, а также сварочный аппарат и металлические детали. Фото такого устройства представлено ниже.
Из редуктора можно сделать другой тип дровокола

На выходной вал редуктора можно установить стальную пластину с ножом, которая вращается, и производится колка древесины. Такой вариант установки характеризуется простотой работы, но при этом он не безопасен в эксплуатации, и требует повышенного внимания и концентрации.
Изготовить самостоятельно можно ручной дровокол. Для этого понадобится автомобильная пружина, которая является основой конструкции. Сама установка изготавливается из металлического швеллера. На конец рабочей части приваривается режущий нож с утяжелителем и рукояткой.При использовании такой установки требуется прикладывание больших физических усилий. Схема такого устройства представлена ниже.

Различные варианты дровоколов в работе представлены ниже:

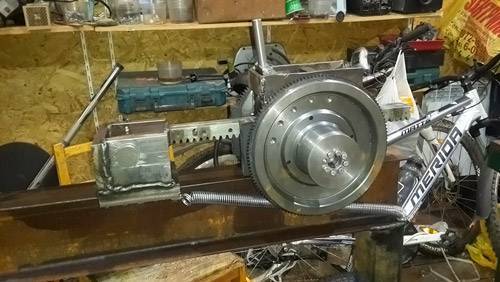

Реечный вариант из подручных средств.

Ручной пружинный агрегат в работе.

Ножевой дровокол из редуктора

Стоит обратить внимание на эту модель, сделанную своими руками. Отличается высокой производительностью и безопасностью эксплуатации

Какой вариант дровокола изготовить в домашних условиях, зависит от наличия соответствующих подручных средств. При наличии бензинового двигателя, можно изготовить автономную установку для эксплуатации в полевых условиях. В большинстве случаев для изготовления механических агрегатов требуется электрический мотор. При его отсутствии, рекомендуется рассмотреть варианты ручных установок.

Подводя итог, следует отметить, что вариантов изготовления дровоколов очень много, но какой выбрать для себя, зависит лишь от ваших возможностей и наличия соответствующих подручных средств.

Публикации по теме

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Простой вибратор для уплотнения бетона на перфоратор и дрель

Ножи из напильника делаем в домашних условиях

Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями дровокола созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

  • простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
  • для малых объемов рекомендуются устройства механического типа;
  • к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

электрический дровокол с вертикальным расположением полена;

Модель AL-KO LHS 6000

устройство реечного типа;

Модель реечного типа со станиной

винтовой отличается большой мощностью;

Винтовая модель

гидравлический.

Гидравлический вариант может использоваться в хозяйственных целях

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. Видео демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

Основная конусная деталь

Аппарат состоит из следующих частей:

  • мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
  • станина представляет собой настольную поверхность, куда складываются дрова;
  • редуктор применяется для контроля за оборотами.

Работа конусного дровокола

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших котельных, бань и загородных усадьб.

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и насосного гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

  • расположение бревен по вертикали или горизонтали;
  • допустимые размеры;
  • габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
  • мощность мотора.

Работа гидравлического устройства

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Комплектующие для реечной модели

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

  • возможная длина полотна;
  • разновидность колуна;
  • сила, которая применяется к заготовке.

Самодельная конструкция

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Реечный дровокол можно приобрести в заводской комплектации. Конусные или винтовые модели не предлагаются в сборке. Отдельно можно найти конус из стали, а остальные части набрать из подручных средств.»

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

  • конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
  • вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
  • шкивы или звёздочки;
  • приводной ремень или цепь от автомобильной либо мотоциклетной техники;
  • подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
  • стальные профильные трубы или уголки для станины;
  • металлический лист толщиной не менее 4 мм для рабочего стола;
  • электродвигатель;
  • проводка;
  • выключатель или магнитный пускатель;
  • УЗО;
  • болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.


Основные узлы конусного дровокола

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

  • сварочный аппарат;
  • электрическая дрель с набором свёрл;
  • болгарка;
  • молоток;
  • набор гаечных ключей;
  • рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ

Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
