Как сделать флюгер на крышу своими руками из металла: Идеи

Назначение и принцип работы

Компактный флажок вращается вокруг оси от порывов воздуха. Конструкция одновременно играет практичную и декоративную роль. Ранее устройство использовали для измерения силы ветра, потом стало оригинальным украшением крыши.

Что такое флюгер

Флюгер – простой метеорологический прибор, который под воздействием воздуха поворачивается в сторону меньшего сопротивления. Конструкция наглядно показывает силу и направление ветра. Устройство защищает дымоход от порывов, препятствует возвращению смога обратно в жилье.

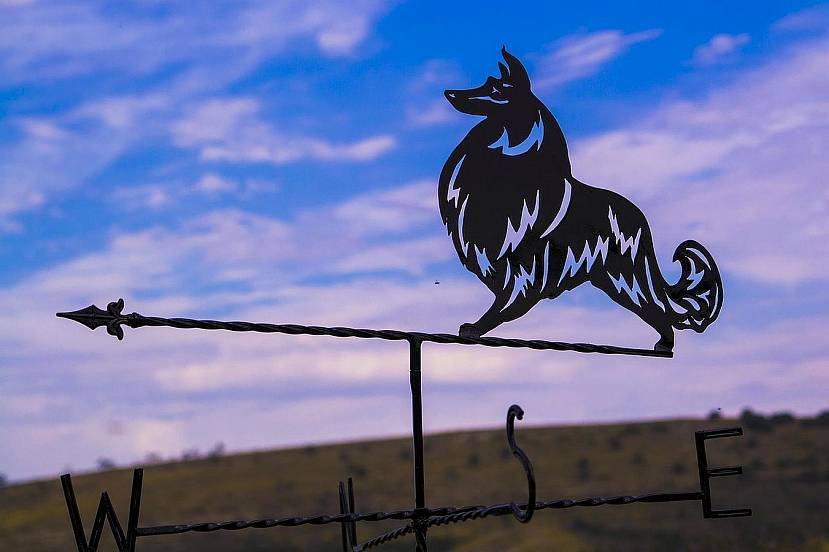

Конструкция с собакойИсточник orgpage.ru

Традиционно флюгеры устанавливали на крышах домов в Европе. Запоминающаяся деталь редко повторялась, поэтому каждое жилье становилось оригинальным. Элементы визуально акцентировали род деятельности владельцев недвижимости или несли защитную функцию.

Составные части

Конструкция флюгера состоит из обязательных деталей. Флажок – запоминающаяся, декоративная часть устройства, которую располагают на вертикальной оси. Чтобы уравновесить флюгарку, с противоположной стороны нужен противовес. Элементы имеют одинаковую массу, поэтому при установке стоят ровно.

Корпус используют в качестве опоры для флюгера. В остов устанавливают вертикальную ось конструкции. Несущий стержень (мачта) удерживает вес декоративной детали и при сильном ветре не ломается. Подшипники (шарики, цилиндры) внутри устройства обеспечивают свободное вращение.

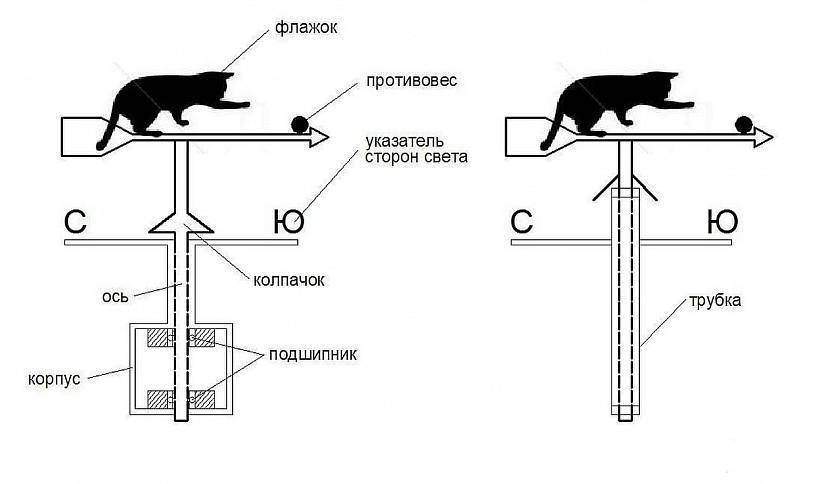

Из чего состоит ветрякИсточник build-experts.ru

Защитный колпачок выполняют в форме конуса или сферы, располагают над остовом. Задача элемента – ограждение корпуса и движущихся деталей от влаги и мусора. Для фиксации устройства на крыше используют крепежи:

• уголки;
• накладки;
• ботлы;
• гайки.

Роза ветров – указатель сторон света, который крепят под флажком. Деталь состоит из двух ровных прутьев, соединенных под прямым углом. На 4 конца монтируют румбы с буквенными символами. Скорость ветра поможет определить пропеллер, созданный из пластин. В современных устройствах дополнительно устанавливают электронные датчики (энкодеры).

Виды конструкций

Выбор дизайна флюгера зависит от роли, которую будет исполнять устройства. По функциональности делят на 6 видов:

• Анеморумбометры. Метеорологические модели измеряют скорость и направление ветра. В профессиональных приборах установили блоки питания и датчики, которые преобразуют характеристики воздуха в сигналы. Фиксируют точные показания и передают данные в аппаратуру через кабель.
• Флюгеры Вильда. Механические конструкции для замера направления и силы ветра в домашних условиях. Дополнительно несут декоративную функцию.
• Дымоходные. Монтируют над отверстием, перекрывают доступ ветру. За счет вращения устройства предупреждают обратную тягу в трубе и защищают помещение от проникновения продуктов горения.
• Пугала. Флюгеры издают неприятные звуки, отпугивающие птиц от гнездования в трубах или посадок на участке.
• От грызунов. Устройства с пропеллером монтируют в землю на опоре. Вращающиеся лопасти вентилятора создают вибрации, которые передаются в почву и прогоняют мышей, землероек и кротов.
• Электростанции. Во время работы ветряные флюгеры генерируют электричество.

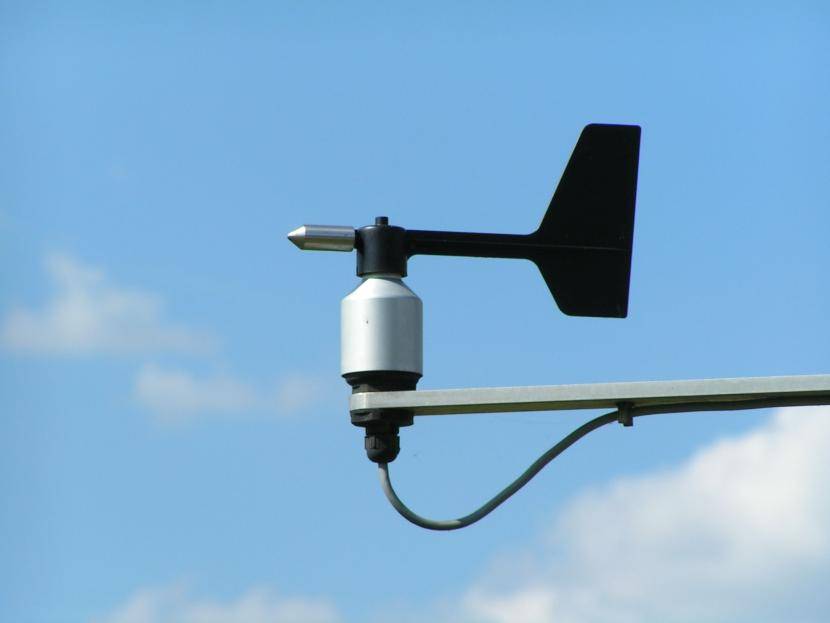

Профессиональный анеморумбометрИсточник ru.lifehackk.com

Устройства устанавливают на козырьке дома, на крыше веранды или беседки. Часто конструкции совмещают 2-3 функции, позволяя экономить место на кровле. Отпугивающие варианты от птиц монтируют на трубе или деревьях. От грызунов рекомендуют размещать несколько аппаратов в разных местах участка (по периметру, в центре).

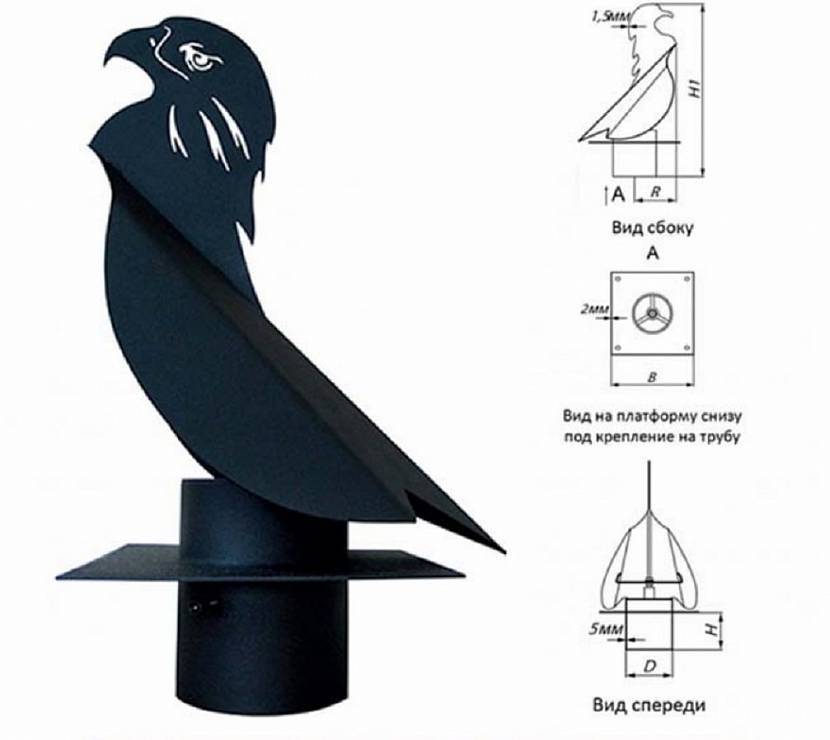

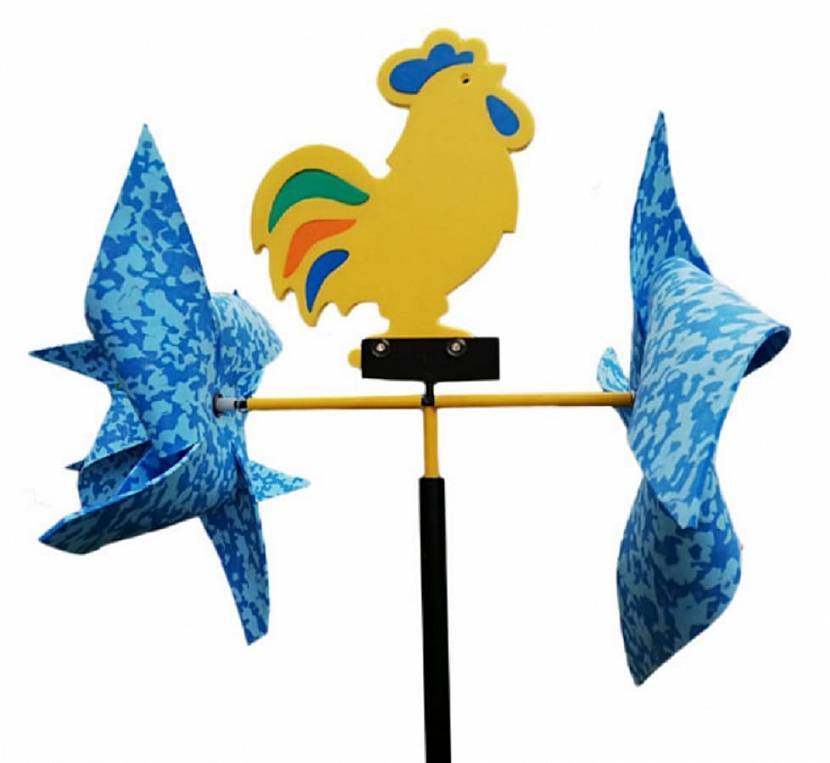

Модель на трубное отверстиеИсточник odymohodah.ru Флюгер-пугало от пернатыхИсточник m-dachnik.com

Монтаж готового флюгера на крышу

Недостаточно просто знать, как сделать флюгер своими руками из подручных материалов, необходимо ещё правильно установить его по частям света и вертикали, а также надёжно закрепить в соответствии с материалом кровли. В общем виде процедура монтажа выглядит следующим образом:

• Изначально конструкция собирается, затем проверяется на правильность сборки.
• Подготавливаются элементы крепежа.
• Устройство вносится на кровлю и устанавливается с выверкой по компасу (при наличии розы ветров) и вертикали по строительному уровню.
• Блок крепления фиксируется на саморезы, гвозди или иные элементы крепежа.

Перед окончанием монтажных работ необходимо удостовериться, что все части флюгера на месте – особенно подшипник или шарик для поворотной оси. Без последнего элемента прибор не будет правильно функционировать. От этого будет зависеть лёгкость воздействия минимальной ветровой нагрузки на флажок и его ответная реакция.

Видео описание

Смотрите в этом видео, как монтировать флюгер на конёк дома:

Этапы создания

Изготовление флюгера – дело достаточно ответственное и хлопотливое

Неправильная форма даже одной на первый взгляд мало важной детали приведёт к тому, что прибор не будет исправно работать. Поэтому производство подобного устройства лучше доверить настоящим профессионалам

Тем же, кто имеет некоторый опыт, можно предложить пример следующей инструкции, как самому сделать флюгер из листа нержавейки:

• Изготавливается чертёж конструкции флюгера.
• Выполняется рисунок главной фигуры в полном масштабе на большом листе бумаги.
• Затем фигура вырезается ножницами.
• Полученный трафарет прикладывается сверху на подходящий по размерам лист нержавеющей стали толщиной около 2 мм.
• Обводятся маркером/карандашом/мелом контуры фигуры.
• Затем лист зажимается в верстатке.
• После этого с помощью электрического лобзика вырезается точно по обведённому контуру необходимая фигурка.
• Далее по краям убираются заусенцы, снимаются неровности, доводятся углы.
• Вырезанному контуру придаются элементы художественной обработки – проделываются глаза, рот, нос, усы и т. д.
• После этого изготавливается флюгарка из металлического прутка с противовесом.

Видео описание

В этом видео показано, как сделать флюгер из листа нержавейки:

• Все элементы перед фиксацией тщательно выверяются, чтобы не было перекосов по массе.
• Фигурка приваривается к флюгарке с противовесом.
• Внизу к ней присоединяется поворотная ось.
• Для неё в свою очередь изготавливается кронштейн в виде двух пластин под углом кровли и выходящей из угла трубы, в которую будет вставлена поворотная ось с шариком для лучшего вращения.
• Когда все элементы готовы, их собирают и проверяют на работоспособность.
• Далее флюгер красится, обрабатывается и доводится до завершённого состояния.
• В завершении устройство устанавливается на крыше с выверкой по вертикали с помощью строительного уровня.

В ходе изготовления важно соблюсти пропорции, углы, равновесие и расстояние между всеми узлами – чтобы флюгер работал даже от малейшего дуновения ветра

Коротко о главном

Флюгер взаимодействует с воздушным потоком и показывает его направление. При подключении к датчику он также способен измерять его скорость. В зависимости от назначения и конструкции существуют следующие его разновидности:

1. Декоративные.
2. Метеорологические.
3. Защитные для трубы дымохода.
4. Вырабатывающие электрический ток.
5. Отпугивающие грызунов и птиц.

В стандартном исполнении в его состав входят флажок, стрела, противовес, вертикальная ось с блоком и элементами крепления, пропеллер и защитный колпачок. Главная самая заметная его часть – флюгарка – может изготавливаться в виде различных фигур – петуха, кота, льва, лошади и т. д.

В качестве материала изготовления, как правило, берётся дерево, сталь, медь, пластик и фанера. Все они имеют характерные плюсы и минусы. При монтаже флюгера необходимо соблюдать его ориентацию по вертикали и частям света – при наличии розы ветров. Изготавливается элементарная модель достаточно легко по инструкции, но более сложные и качественные варианты доступны лишь профессионалам.

Место и технология установки флюгера

На крышу дома флюгер можно монтировать в нескольких местах. Главное – выбирать на здании наиболее высокое место. Желательно, чтобы вблизи не было высоких деревьев. Возможные варианты установки:

На башню или конек крыши. Для крепления используют специальные опорные «лапы». В зависимости от количества скатов их может быть 1 или 2.

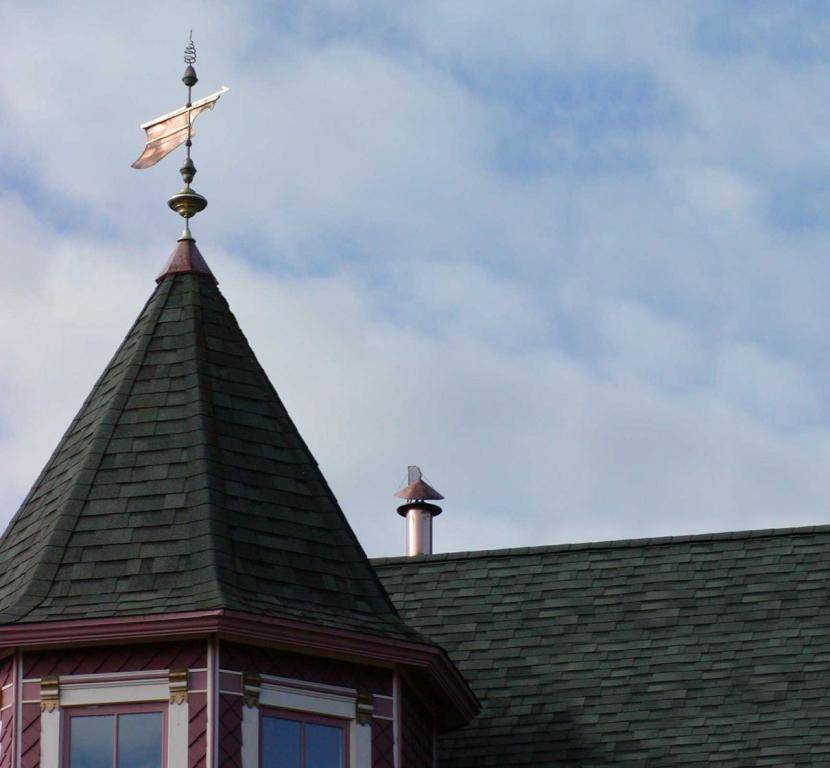

Монтаж флюгера на башню

На дымовую трубу. Один из наиболее удачных вариантов, поскольку дымоход чаще всего выполнен из кирпича. Для крепления потребуются прочные металлические кронштейны с отверстиями. Если же труба металлическая, то зафиксировать флюгер можно с помощью обжимных С-образных хомутов.

Флюгер на дымоходе

К фронтону. Метод установки подходит для поверхностей двухскатной крыши, которые зашиты кирпичом. Здесь установка производится по аналогии с дымовой трубой.

Флюгер на фронтоне

К стропильной системе. Этот метод установки обеспечивает самую высокую жесткость и устойчивость флюгера. Но он удобен, только когда дом еще строится. Если крыша уже готова, в ней придется делать отверстие, а нарушение целостности кровли потребует дополнительной гидроизоляции.

Устанавливая флюгер на конек крыши, башню или дымовую трубу, необходимо следить, чтобы стрелки указателя сторон света были выставлены правильно. Для этого рекомендуется обязательно использовать рабочий компас

При установке важно учитывать еще несколько нюансов:

• Ось вращения должна быть очень надежно прикреплена к крыше, поскольку именно это место испытывает наиболее сильные нагрузки.
• Еще ось нужно располагать строго вертикально. Лучше для этих целей воспользоваться строительным уровнем. В противном случае рано или поздно конструкция просто завалится набок.
• Все отверстия, сделанные для установки флюгера, в крыше должны быть заполнены герметиком для исключения попадания в кровельное покрытие влаги.
• Для максимальной точности показаний конструкцию необходимо располагать на высоте 9-12 м. На ней ветер будет свободно обдувать весь прибор.

Специалисты рекомендуют монтировать флюгеры в процессе постройки дома. Это удобнее, поскольку еще установлены строительные леса и лестницы, а также в свободном доступе находится стропильная система. В процессе возведения жилища удается закрепить флюгер максимально надежно. В случае с готовой крышей это будет несколько сложнее, и потребует больше времени и сил.

Крепления для флюгеров

В зависимости от места установки флюгера из металла на крышу могут использоваться разные крепления:

Для двухскатной крыши. Подойдет как для незавершенной, так и для готовой кровли. По умолчанию между пластинами крепления обеспечен угол 135°. Но за счет 12 крепежных отверстий, которые расположены на кронштейне, этот угол можно несколько изменить.

Крепления для двухскатной крыши

Для четырехскатной крыши (пирамидальной, конической). Подходит для установки флюгера на башенки. Угол наклона пластин здесь тоже регулируется вручную.

Крепления для четырехскатной крыши

Торцевое. Наиболее простой тип крепления, который представляет собой стержень с приваренной к нему пластиной. Подойдет для монтажа флюгера на торец крыши или фасад.

Крепления для торца крыши

Чертеж

Прежде всего, необходимо определиться, какая фигура будет венчать флюгер. Затем нужно создать ее чертеж своими руками. Если вы никогда раньше не вырезали такого рода фигуры, то лучше остановиться на несложном варианте для более качественного исполнения.

Схему очень легко сделать самостоятельно. Лучше сначала начертить рисунок на обычном листе бумаги, а затем выполнить его именно в том размере, какой будет фигурка, получив тем самым трафарет. Этот трафарет будет универсальным для любого материала изготовления. Его размеры лучше выбирать в пределах от 300 до 500 мм, иначе флажок может сломаться.

История

Флюгер имеет свою богатую историю. О том, кем и когда был изготовлен первый флюгер, точных данных нет. Но сегодня доподлинно известно, что первый флюгер украшал Башню Ветров в Афинах, и было это приблизительно в 48 году до нашей эры. Данный флюгер представлял собой изображение морского бога Тритона и направления восьми ветров. Можно сразу понять, что даже самая первая конструкция имела символическое значение.

Традиция изготавливать флюгеры в виде петуха зародилась в Англии. Там он издревле считался символом нового дня, бдительности и имел магическое значение. Петух также является символом христианства. Во время правления Папа Римский приказал украсить все храмы изображением петуха, который символизировал апостола Петра. Таким образом, крыши соборов в католической Европе стали украшаться флюгерами с изображением этой птицы.

Петух также является символом Франции, поэтому ее народ так любит украшать дома флюгерами именно с таким изображением.

Викингам также полюбилось данное устройство. Они изготавливали флюгеры из бронзы, часто позолоченной, изображая на них фигуры и сцены из скандинавской мифологии. Зачастую викинги размещали свои флюгеры на кораблях. Символ аиста – покровителя семейного очага – зародился именно в скандинавских странах.

В эпоху феодализма в Европе флюгер выполняли с изображением герба владельца конкретного замка. Японцы и китайцы, имевшие свою собственную мифологию, любили украшать свои дома флюгерами с изображением дракона. Он приносил в дом удачу и защищал его от злых духов.

На Руси флюгеры стали появляться с XV века в качестве украшений домов. Первоначально они изготавливались в виде флага. Но с течением времени стали изображать животных, людей и мистических существ.

В 1782 по приказу императрицы Екатерины II был изготовлен и установлен самый большой флюгер в мире. Название ему дали символическое — Царь-флюгер. Но, к сожалению, из-за своего огромного веса долго он не прослужил, и впоследствии был переплавлен.

С течением времени это устройство набирало все большую популярность, поэтому в Европе в конце XVII начале XVIII веков стали даже появляться цеха, в которых массово изготавливались флюгеры.

Нужно отметить, то такая тенденция наблюдается и сегодня в связи с растущим спросом на данную конструкцию. Как оказалось, флюгеры не утратили свою метеорологическую ценность. Прогнозы не всегда соответствуют действительности, а современные флюгеры, оснащенные более сложной конструкцией и электронной начинкой, могут с легкостью определить силу ветра и его направление. Их чаще всего используют современные метеослужбы и авиационные базы.

Сегодня самый простой вариант этого устройства потерял свою научную ценность в связи с развитием технологий, но современные люди все также украшают крыши своих домов этим незамысловатым устройством в декоративных целях.

Зачем нужен флюгер

Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:

• Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
• При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.

Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.

Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.

Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.

Как устроен флюгер

В конструкции флюгера используется четыре основных узла:

• Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
• Подшипник качения;
• Ось вращения;
• Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.

Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.

Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.

Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.

Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.

Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.

Читать также: Паспорт счетчика электроэнергии меркурий

Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.

Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.

Флюгер ветровой — древний атрибут на крыше современных зданий

Флюгер на крыше с древних времен был установлен как амулет. Он должен был защищать от злых духов, создавая барьер вокруг монастыря

Красивый закрученный элемент придавал зданию исключительную эксклюзивность, привлекая внимание даже к самому простому дому. Дымовой или садовый флюгер виден издалека. Он привлекает внимание, отражает жизненную позицию и образ мышления владельцев, четко демонстрируя вкус, а иногда их социальный статус. В древние времена флаги фамилий, гербов и зодиакальных элементов использовались в качестве изображения для флюгера

Крыши домов были украшены декоративными фигурами ангелов, животными темами, изображениями мифических существ и любимыми сказочными персонажами. Сегодня мода на флюгеры возвращается.

Разновидности

Выше были кратко представлены основные разновидности флюгера. Разберём их более подробно – из каких основных частей они состоят, какие функции выполняют, каковы их основные особенности.

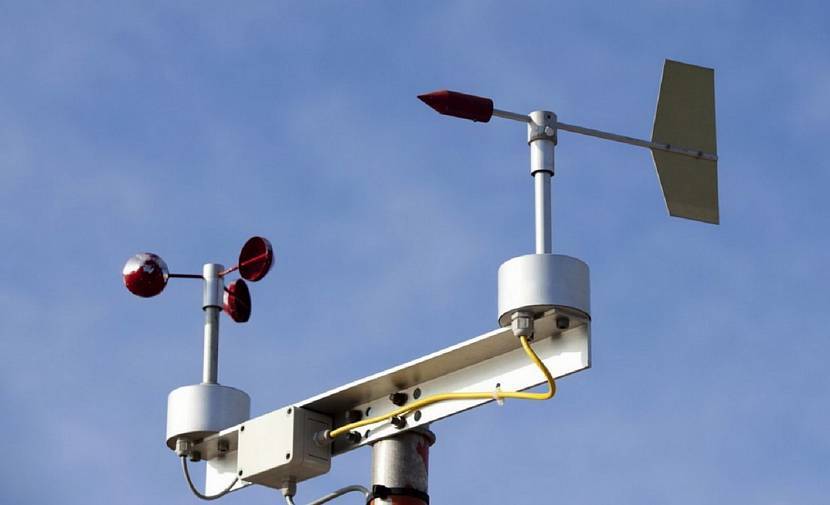

Метеорологический флюгерИсточник academic.ru

Метеорологические

Приборы служат для измерения параметров ветра – скорости, силы, направления. В зависимости от устройства оснащаются пропеллером, вращающимися чашечками и электронными датчиками. Существует две модификации метео-флюгера:

Анеморумбометр (флюгер-Вильда).

Состоит из мачты, розы ветров, флюгарки, вертикальной шкалы и металлической пластины для определения силы ветра по её отклонению.

Современный электронный.

Оснащается электронными датчиками для определения силы, направления и скорости атмосферных потоков, обработки данных и передачи их на умные приборы (смартфоны, ПК).

Флюгер Вильда нередко изготавливался любителями, все необходимые данные для этого имеют в соответствующих источниках.

Электрогенерирующие

Флюгер состоит из флюгарки, на одном конце которого закреплён флажок, на другом многополостный пропеллер, посередине – корпус с мини-генератором. В отличие от промышленных крупных приборов, такая модель отличается лёгкостью и простотой конструкции. По сути он представляет собой любительский ветрогенератор электрического тока малого номинала и может служить источником аварийного электроснабжения во время отключения внешней сети в период непогоды.

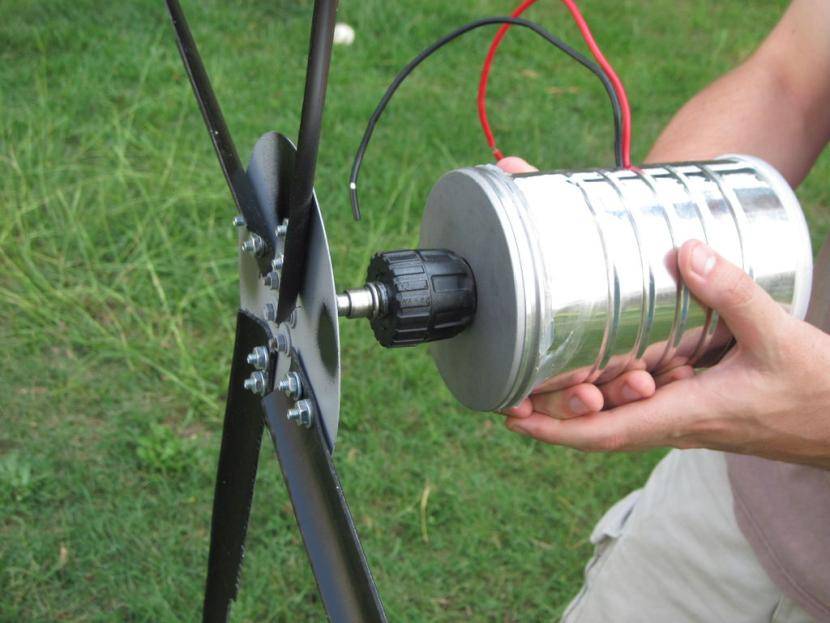

Ветрогенератор для флюгераИсточник usamodelkina.ru

Дымоходные

Флюгер-дефлектор представляет собой вращающуюся конструкцию, устанавливаемую непосредственно на выход из трубы дымохода. Его основная задача – усиление тяги и устранение эффекта обратной тяги. Внешне он также может иметь художественное оформление, однако декор – неглавная его задача. Принцип действия прибора основан на улавливании специальными элементами ветра и создание внутри разряженного пространства.

Благодаря последнему возникает усиление тяги. При его применении строителям удаётся сократить длину надкровельной части трубы и повысить КПД прибора отопления на 20-25 %. В целом устройство отличается достаточно сложной конструкцией, поэтому изготовить его можно только в заводских условиях.

Декоративные

Основная задача данной модификации флюгера – украшение кровли. Флюгарка может быть представлена в самых разнообразных формах, материалах и композициях. Применяемые фигурки имеют различные значения – эстетическое, эзотерическое, мистическое, фантастическое и прочее – в том числе такое, какое в неё вкладывает сам владелец дома.

Декоративный флюгерИсточник dizajninterer.ru

Пугала для птиц и ветряки от грызунов

Могут иметь самую разнообразную конструкцию. Некоторые экземпляры включают пропеллер для создания вибраций и отпугивания грызунов. Естественно, местом установки приборов служит почва огорода, а не кровля дома. Модификации для птиц должны иметь большие габариты. Их цель создать иллюзию присутствия человека на участке, тем самым отпугнув пернатых от посевов и ягод.

Рекомендации по изготовлению

Все работы по созданию этого устройства можно разделить на несколько этапов. Их сложность напрямую зависит от выбранной модели флюгера.

Материалы и инструменты

Зная элементы конструкции, необходимо выбрать подходящий материал для их изготовления. Для флажка лучшим выбором будет листовая сталь или медь. Однако некоторые люди делают этот элемент из подручных материалов, например, из пластиковых бутылок или дерева. Прежде флюгеры всегда изготавливались из металлических прутков методом ковки.

Сегодня также можно использовать эту технологию, но готовое изделие окажется сравнительно дорогим. Многие люди не просто хотят знать, как сделать флюгер своими руками, но также по возможности сэкономить. Если было принято решение изготовить флажок из древесины или металла, то готовое изделие необходимо покрыть краской для защиты от влаги.

Для оси и поворотного механизма необходимо использовать только сталь, чтобы во время работы устройства не возникло проблем. Очевидно, что от выбора материалов зависит и необходимый набор инструментов. Скорее всего, потребуется электролобзик с набором пил по металлу или древесине, дрель, сверла, тиски, наждачная бумага.

Процесс изготовления флюгера не зависит от выбора фигурки флажка, и последовательность действий будет одинаковой. Главным элементом флюгера является поворотный механизм, так как от него зависит качество работы всего прибора. Желательно установить ось на подшипники и предусмотреть защиту конструкции от влаги. Благодаря этому подшипники не будут нуждаться в регулярной смазке. Ось желательно изготовить из металлического прутка диаметром от 10 мм. В результате получится обеспечить ее устойчивое положение даже при сильном порывистом ветре.

Создание трафарета фигурки

Перед выбором материалов стоит определиться с фигуркой, которая будет выполнять роль флажка. Если нет достаточного опыта в работе с металлом или деревом, то не стоит использовать рисунок со сложным контуром. В то же время декоративный флюгер будет смотреться значительно лучше, и, возможно, есть смысл проявить все свои умения. Найти рисунок серьезных проблем не составит, и после этого необходимо сделать трафарет.

Чтобы упростить процесс переноса рисунка на трафарет, его стоит разбить на квадраты. А также необходимо помнить, что вырезать флажок придется лобзиком и все его края и изгибы должны быть максимально четкими. После изготовления трафарет накладывается на лист фанеры либо металла и обводится простым карандашом. Еще раз стоит напомнить о необходимости четко выделять линии реза. Не стоит делать флажок больших размеров, так как конструкцию придется дополнительно укреплять.

Сборка устройства

После того как рисунок был перенесен на материал, необходимо вырезать фигурку. Чтобы лист не сдвигался и рез был максимально качественным, его необходимо закрепить с помощью струбцин. Когда фигурка будет полностью вырезана, ее края следует скруглить, чтобы убрать заусенцы и острые кромки. Если в качестве материала был выбран металл, то лучше воспользоваться болгаркой. При работе с древесиной можно остановиться на наждачной бумаге.

Если на флажке имеются отверстия, не используемые для вставки в них других элементов, их также следует хорошо зачистить с помощью напильника. Когда фигурка будет полностью готова, можно переходить к изготовлению стрелы, на которую затем монтируется флажок.

К одной оконечности основания крепится наконечник, а ко второй — оперение, вместо которого можно использовать пропеллер. Наиболее сложным элементом конструкции флюгера является поворотный механизм. Если есть возможность, то стоит использовать подшипник. При этом необходимо помнить, что он должен плотно входить в корпус.

Какой вариант выбрать

Сегодня можно найти в продаже огромное количество флюгеров, однако все они не отличаются креативом. Авторский флюгер, который владелец сделает самостоятельно будет смотреться намного лучше.

Сегодня можно выбрать из нескольких основных видов флюгеров:

Метеорологический — классический вариант для тех, кто уже давно не верит прогнозам. Изготовить такой вариант можно через профессиональную ковку. Такой прибор имеет собственное название — анемобарометр. Способен определить даже силу ветра.

Флюгер Вильде — на наконечнике имеет специальную пластину, которая указывает на силу ветра. Дополнительно прилагается роза ветров, которая укажет на направление.

Второе предназначение колеблющейся пластинки или прута с флажком — отпугивание птиц, которые жизнедеятельностью портят вид крыши.

Дымоходный — защитит трубу от задувания и лишней пыли.

Декоративный — несет часто символический характер, в данном случае правил нет, можно сделать любую конструкцию из подручных предметов.

Рекомендуем прочитать:

• Как сделать декоративный бордюр — особенности выбора и варианты установки декоративного бордюра (120 фото и видео)

• Как сделать рукомойник — пошаговое описание как сделать правильно рукомойник своими руками (135 фото и видео)

• Домик для детей своими руками — 150 фото, чертежи, видео мастер-класс и пошаговая инструкция по изготовлению

Какой вариант выбрать решает каждый хозяин сам. Однако нельзя отметать полезное предназначение устройства. Чтобы устройство выглядело законченным и работало правильно, можно использовать актуальный чертеж флюгера.

Где взять или как сделать эскиз

Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.

Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.

В программах, из любого изображения можно сделать эскиз для флюгера

Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.

Это интересно: Габионы своими руками — пошаговая инструкция по монтажу

Символика украшений

Оригинальность придается флюгерам с силуэтными фигурками, которыми они украшаются. Их использовали в качестве оберегов или определенных символов. Сам по себе флюгер на крыше, согласно учению фен-шуй, считается символом добрососедских отношений.

Чаще всего конструкции оснащаются фигурками животных. Все они имеют то или иное значение:

• петух — предупреждает об опасности и отпугивает нечисть;
• кот — символ уюта;
• сова — мудрость;
• лев означает силу и власть;
• орел — символизирует защиту от врагов;
• аист — знак взаимопонимания в семье и благополучия;
• дракон — знак духовной силы и мудрости.

Некоторые устанавливают фигурки сказочных героев или реальных персонажей. А еще распространены тематические фигурки. Если здание принадлежит пекарю, то это может быть булочка. Если здесь располагается обувная мастерская — то башмачок и так далее.

Изготовление из металла

Листовой металл идеально подходит для создания флюгера. В числе его достоинств:

• малый вес;
• механическая прочность;
• невосприимчивость к воздействию атмосферных осадков;
• привлекательный внешний вид;
• простота обработки.

Для изготовления простейшего флюгера понадобятся:

• ножницы по металлу;
• мелкий напильник;
• наждачная бумага;
• дрель;
• сварочный аппарат;
• карандаш;
• компас;
• труба длиной в 13 см и диаметром сечения 15 мм для изготовления корпуса;
• подходящий по диаметру подшипник;
• 2 полоски равной длины из нержавейки;
• отрезок гладкой арматуры, что в дальнейшем будет осью флюгера;
• колпачок в виде воронки, меньший диаметр которой совпадает или чуть больше диаметра оси. Он может быть изготовлен из нержавейки, пластика, резинового уплотнителя;
• чертёж флажка в натуральную величину. На его размеры никаких ограничений не накладывается, но оптимальными считаются габариты 80 см длины и 40 см ширины для 2-3-этажного коттеджа. Если же флюгеру предстоит украшать менее высокое строение, то его размеры можно уменьшить;
• несколько шурупов и гаек для крепления флажка к оси;
• лист металла для флажка, размеры которого будут достаточны для того, чтобы вырезать выбранную фигуру.

Пошаговая инструкция по изготовлению следующая:

1. В верхней части металлической трубы установить подшипник.
2. Две полосы нержавейки скрепить крест-накрест при помощи сварки, в центре получившегося креста просверлить отверстие. Можно вырезать буквы, обозначающие стороны света, и приварить их к концам полос либо просто окрасить концы в разные цвета (традиционно север делают красным, юг — синим).
3. Воспользовавшись компасом, сориентировать получившуюся розу ветров по сторонам света и приварить к корпусу, для чего сначала определиться, как он будет крепиться к крыше, трубе.
4. Рисунок флажка перенести на лист стали и вырезать его при помощи ножниц по металлу. Рекомендуется резать лист медленно, тогда будет меньше зазубрин. Края стоит обработать напильником и наждачной бумагой, чтобы убрать заусенцы и острые кромки.
5. Приварить колпачок к оси воронкой вниз.
6. Шурупами и гайками зафиксировать флажок на оси так, чтобы его вес был распределён равномерно слева и справа от оси, для чего сначала найти его центр тяжести, если место крепления не было обозначено ранее.
7. Смазать подшипник солидолом, вставить в него ось, убедиться, что все движущиеся детали свободно вращаются.
