Как сделать беседку в китайском стиле своими руками: Устройство фундамента, каркаса

Ленточное основание

Это классический вариант, который одинаково хорошо подойдет для любой беседки с мангалом своими руками. Ленточный тип представляет собой траншею, выкопанную по периметру строения. Данная траншея заливается бетонным раствором

Важно рассмотреть основные особенности данного варианта:

— поскольку речь идет о беседке с мангалом, то глубина траншеи должна соответствовать промерзанию почвы. Иначе, при подъеме грунтовых вод весной, основание сместится, что приведет к разрушению или деформации каркаса;

— ширина траншеи должна быть порядка полуметра. Делать ее более широкой не имеет смысла, ведь планируется возводить не жилой дом, а более легкую конструкцию;

— обязательно наличие песочной подушки. Песок можно смешивать с мелким щебнем. Толщина такой подушки может быть порядка 15 – 20 см. Это необходимо для большей устойчивости основания;

— необходима гидроизоляция. Следует защитить фундамент от воздействия влаги, минимизировав ее воздействие. Для этого достаточно использовать недорогие изолирующие материалы – рубероид, толь и так далее;

— залогом прочности и устойчивости как самого фундамента, так и всей конструкции беседки с мангалом станет армирование. Необходимо установить арматуры вертикально с шагом в 30 см по всему периметру фундамента. При этом вертикально установленные арматуры следует соединить друг с другом горизонтально смонтированной арматурой. Отдельные элементы соединяют при помощи привязывания проволокой. Использовать сварку, не рекомендуется. Ведь соединение получится жестким и во время усадки армопояс может просто разрушиться. А проволока даст возможность немного «играть» армопоясу, подстраиваясь под усадку фундамента;

— выше уровня земли нужно устроить опалубку. Для этого подойдет необрезная доска, фанера и любой подобный материал. Опалубка нужна, поскольку фундамент должен возвышаться над уровнем земли на 30 – 50 см.

Важно сказать, что ленточный тип основания нужен для тяжелых строений из камня, кирпича или блоков. Если наиболее тяжелой будет только зона барбекю с печью, то достаточно устроить фундамент только под эту зону

В остальных случаях применение ленточного основания – нецелесообразно. Ведь это весьма дорогой и трудозатратный вариант.

Беседки в китайском стиле: прекрасные фотографии культуры Востока

Элементы китайского стиля в строительстве беседок довольно часто встречаются даже в типично-российских дачных массивах. Он смотрится интересно, оригинально и вызывает восторг у соседей и гостей.

Вы всегда сможете рассказать какую-нибудь интересную историю из культуры Китая (заранее подготовленную), связанную с вашей беседкой, в результате чего еще больше произведете впечатления на друзей.

Стоимость китайских беседок вполне адекватна, вариантов на рынке представлена масса, а некоторые моменты в стройке вполне можно воплотить своими силами. Было бы желание и силы!

Про строительство будет выделен небольшой, но всё же блок информации в конце.

Важные этапы строительства

Возведение фундамента действительно сложный процесс в плане физических нагрузок, а вот с оставлением проекта и последовательностью работ проблем обычно не возникает (это касается в первую очередь ленточного и монолитного основания, так как со столбчатым из-за экономии могут возникнуть трудности).

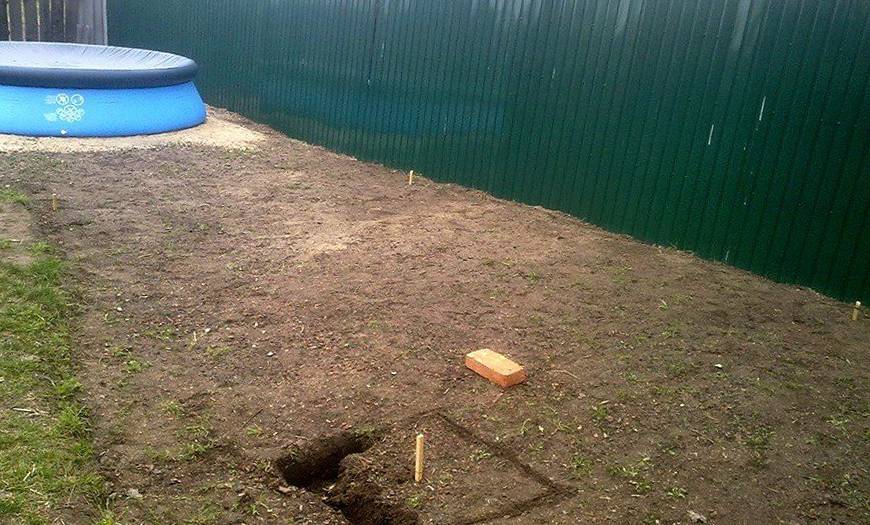

Разметка

После выбора участка и вида основания, необходимо произвести разметку площадки. Для столбчатого нужно обозначить ямки, а для ленточного ширину траншеи.

Разметка ленточного фундамента

Копание ям, траншеи или площадки

Вырытая траншея

В зависимости от вид основания, необходимо подготовить для него ровную площадку с определенной глубиной. Расскажу небольшой опыт, который я получил при изготовлении ленточного фундамента.

Изготовление опалубки

Процесс довольно изнурительный, требующий установки опалубки строго по уровню. Для её возведения необходимы листы ДСП или ОСП, доски, рейки, саморезы, шуруповёрт и уровень.

Опалубка ленточного основания

Вся работа заключается в установке по уровню во всех проекциях стенок, которые вдобавок еще должны будут выдержать бетонный раствор и не развалиться. Для этого их скрепляют саморезами. Соединения должны быть максимально жесткими.

Вязка арматуры

Металлические прутья, скрепленные вязальной проволокой, делают фундамент действительно крепким и надежным. Не вдаваясь в технологические особенности, скажу: арматура должна быть хоть какая-то, отказываться от неё ни в коем случае нельзя, иначе ваш бетонный раствор может подвести.

Металлическая арматура внутри ленточного фундамента

Для каждого фундамента используется своя арматура, для буронабивных свай и монолитного основания она будет принципиально различаться. Предлагаю вам посмотреть видео, в котором наглядно показан процесс вязки арматурного каркаса.

Подготовка бетонного раствора

Здесь возможны три варианта, каждый из которых имеет преимущества и недостатки.

Покупка готового бетонного раствора в «миксере» (от 3500 рублей за куб плюс доставка на участок). Помимо дороговизны, вам нужно будет быстро реализовать раствор, так как он быстро застывает. В случае с самостоятельным замесом спешка будет заметно ниже.
Замес раствора в бетономешалке. Исключаются физические нагрузки, связанные с ручным замесом песка, щебня, цемента и воды, к тому же раствор получается действительно перемешанным (вручную добиться такого результата сложнее). Серьезный минус состоит в том, что скорость заливки фундамента не сможет продвигаться быстрее перемешивания раствора в бетономешалке. Если речь идет о большом количестве, то это весьма ощутимо.
Замес раствора в корыте или плёнке. Самый трудозатратный способ, не требующий специальной техники. Вам понадобятся лопаты , вёдра и огромное желание мешать, мешать и ещё раз мешать.

Покупной бетон в миксере

Замес раствора в бетономешалке

Ручной замес раствора

Что необходимо учитывать при выборе

Возводя беседку своими руками, необходимо учитывать ряд моментов. Ведь беседки могут иметь различные особенности – площадь, массу, рельеф местности и так далее. Сообразно каждому виду постройки, нужно подбирать и фундамент. Иначе, велик риск деформации строения или даже его обрушения буквально через несколько лет.

Поэтому, при строительстве своими руками, нужно принимать во внимание следующие факторы:

Тип почвы

Это важно, поскольку подвижные почвы требуют крепкого заглубленного фундамента. Среди таких почв следует выделить болотистые или просто с избыточной влагой

Подобные грунты весьма подвижны в весенний период и для устойчивости конструкции, необходимо создать заглубленный до твердого слоя почвы фундамент;

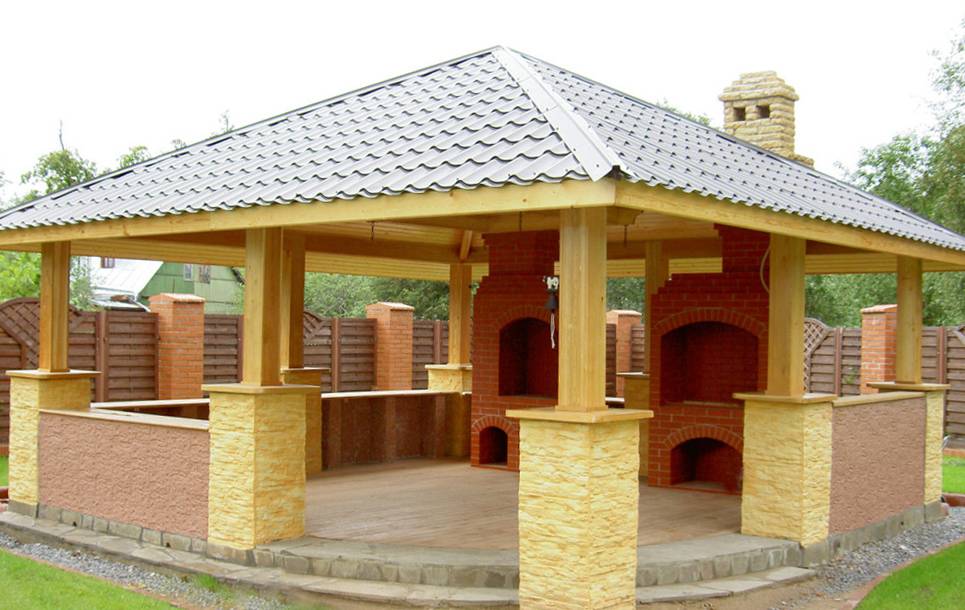

Беседки с мангалом в любом случае находятся внутри пространства земельного участка. Соответственно, надо учитывать концепцию, по которой создавался дизайн участка. Речь идет о природном ландшафте. Если владелец земли желает сохранить естественные неровности и на их основе создать ландшафт участка, то выравнивание грунта будет неуместным. В данном случае, необходимо подбирать тип фундамента беседки, исходя из неровностей почвы;

Существенное значение имеет и масса беседки. Конструкция постройки может предполагать даже жилые комнаты или второй этаж. Все это серьезно увеличивает массу строения. Поэтому, свои планы по функционалу конструкции нужно соотносить с особенностями фундамента. Кроме того, надо понимать, что возведенная постройка не всегда может быть дополнена желаемым функционалом. Соответственно, следует изначально продумывать все пожелания к беседке в виде барбекю, второго этажа и так далее;
Материал постройки. Опять же данное обстоятельство обуславливает и выбор типа фундамента из-за массы конструкции. Чем она будет выше, тем более прочное основание будет требоваться. Если беседка с барбекю не будет тяжелой, то оснований для глубокого и дорогостоящего фундамента также не будет.

Каждое из этих обстоятельств может предполагать разные варианты фундамента. В целом, наличие мангала не имеет принципиального значения. Более важную роль играют требования к ландшафту и масса постройки.

Чтобы разобраться, как построить конструкцию с мангалом своими руками, следует рассмотреть каждый вариант фундамента более подробно.

Выбор конструкции садовой беседки

Первое, что вы должны решить — какую конструкцию будет иметь садовая беседка. Для нее вы можете использовать любой материал. Но при этом нужно позаботиться о том, чтобы постройка гармонировала с ландшафтом вашего дачного участка и соответствовала выбранному дизайн-проекту. Чаще всего выбор останавливают на таких распространенных материалах, как дерево, кирпич или металл.

Универсальная деревянная беседка

на основе дизайн-проекта

Невысокая стоимость материала и инструмента для работы с ним;
Длительный срок службы и надежность конструкции;
Несложность возведения и минимальное время для выполнения работ;
Возможность использования для беседки облегченного фундамента.

Беседка из кирпича

При помощи кирпича можно построить своими руками достаточно устойчивую конструкцию, которая, несомненно, прослужит дольше по сравнению с деревянным сооружением. Но для подобной постройки придется возвести прочный фундамент, который должен быть отражен в дизайн-проекте. Следует заметить, что строительство кирпичной беседки потребует больше расходов, нежели в случае использования дерева для подобных работ. Из основных достоинств можно выделить следующие:

Невосприимчивость к искрам, которые могут упасть на нее от мангала. Это делает подобные сооружения пожаробезопасными;
Отсутствие необходимости в специальном уходе и частом в ремонте;
Наличие у постройки высоких характеристик прочности и долговечности;
Кирпич позволяет возвести сооружение, которое может успешно противостоять любым внешним факторам, включая ветер и осадки;
Высокий уровень теплозащиты.

Кованая беседка

грамотный дизайн-проект

Решив построить кованую беседку своими руками по дизайн-проекту, вы получите возможность насладиться такими достоинствами:

Возможность возведения эксклюзивной конструкции, которая станет главным элементом участка;
Возможность оформить беседку и мангал в одном стиле, а также декорирования этих элементов при помощи эстетичных кованых деталей;
Надежность и длительный срок службы конструкции.

Строительство беседки

Строительство беседки включает в себя несколько этапов:

Подготовка проекта;
Подготовка строительной площадки;
Возведение фундамента;
Выполнение каркаса;
Возведение кровли.

Далее мы подробно рассмотрим каждый из этих этапов.

Проект

Итак, вы решили украсить свой участок беседкой в китайском стиле. В первую очередь необходимо создать на бумаге проект, который позволит рассчитать количество необходимого материала, а также послужит планом строительства.

3Dпроект беседки в китайском стиле с двухуровневой крышей

Если вы рассмотрите любой чертеж беседки в китайском стиле, то станет ясно, что сам каркас строения не представляет собой ничего сложного и состоит лишь из опорных деревянных столбов, иногда промежутки между ними обшивают, но чаще их делают открытыми.Традиционными материалами считается хайнанская груша, розовое дерево или сандал, однако цена этих пород древесины очень высокая, поэтому чаще используют бревна лиственницы или дуба.

Выполнить чертеж каркаса своими руками совершенно несложно, в отличие от проектирования крыши, которую вначале необходимо нарисовать. И только на основе рисунка уже выполняется чертеж конструкции.

При проектировании китайской крыши, необходимо учитывать, что ее стропильная система отличается от традиционной европейской, которая опирается на несущие стены, так как в восточной архитектуре отсутствуют несущие стены. Поэтому вся нагрузка ложится на себя центральный столб.

Схема устройства стропильной системы китайской крыши

Материалы

Следует отметить, что беседка в восточном стиле, очень требовательны к материалу, особенно это касается крыши. К примеру, доски должны быть сечением 150х30 см. Имеются требования и к фанере, которая также понадобится для возведения крыши. Толщина ее листа не должна превышать один сантиметр.

Строительство фундамента

Следующим этапом строительства беседки своими руками в китайском стиле,является возведение фундамента.

Его тип зависит от размеров конструкции:

Большие строения возводят на каменном цоколе, поэтому в качестве фундамента можно использовать бетонную плиту.
Для небольшой беседки можно выполнить столбчатый фундамент. При этом количество столбиков должно равняться количеству опорных стоек, вместе с центральным столбиком.

Столбчатый фундамент

Инструкция возведения фундамента выглядит следующим образом:

В первую очередь подготавливается площадка – снимается верхний слой грунта и выполняется разметка.
Затем выкапываются траншеи под столбы фундамента беседки.
Далее в строго вертикальном положении устанавливаются анкеры для опорных столбов и траншеи заливаются бетоном.

После завершения этой процедуры придется на некоторое время прекратить строительство, пока не застынет бетон.

Беседка в японском стиле

Установка опор

Следующим этапом -монтаж опорных бревен и последующее выполнение нижней и верхней обвязки.

Работа выполняется в таком порядке:

В бревнах высверливаются отверстия под анкеры;
Затем столбы надеваются на анкеры;
После этого выполняется нижняя и верхняя обвязка брусом 15х15 см.

По кругу беседки можно выполнить невысокое ограждение, которое обязательно должно иметь китайский мотив. Также конструкцию можно обсадить по кругу вьющимися растениями, в этом случае, построенная беседка в китайском стиле своими руками будет выглядеть еще более аутентично.

На фото — возведение крыши китайской беседки

Столбчатый заглублённый и незаглубленный фундамент из блоков

Самый простой столбчатый фундамент, независимо от заглубления, проще всего сложить из блоков.

Этот фундамент делается из блоков (стеновых бетонных, керамзитовых, пенобетонных) или кирпича. Мы рассмотрим незаглублённый фундамент, который устанавливается прямо на грунт; мало- и заглублённый отличаются лишь тем, что разное количество блоков укладывается на раствор в шурф конического сечения на песчано-щебёночную подушку, а глубокий шурф затем засыпается вырытой перед этим землёй.

Столбчатый фундамент (чертёж в двух позициях, мало- и заглублённая) показывает принципы его постройки

Требуемые инструменты

Для сооружения фундамента понадобятся:

строительный миксер для замешивания бетона (либо корыто для замешивания вручную);
лопата штыковая;
лопата совковая;
ручная тачка;
трамбовка (ручная или вибро-);
молоток резиновый;
гидроуровень (или лазерный нивелир);
рулетка.

Пошаговое создание столбчатого фундамента

Выбираем место для строительства.
Готовим площадку: косим траву, корчуем деревья, выравниваем горизонталь.
Размечаем с помощью бечёвки и кольев площадку (на полметра с каждой стороны больше фундамента) и места, где будут стоять «столбы». Столбов понадобится столько, чтобы они находились максимум в полутора метрах друг от друга. Тогда постройка будет прочной.
Углубляем в границах площадки землю на 0,3 метра (можно сделать это только в местах расположения столбов, тогда и щебня понадобится меньше).
Засыпаем туда щебень, заливаем его водой, утрамбовываем.
Укладываем на щебень по два или четыре (в первом случае — один над другим, во втором — слои в перпендикулярной ориентации) блока на самостоятельно приготовленный (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) раствор. Даём раствору застыть. Тот же принцип — для кирпичей, только их уйдёт больше. Покупать готовый бетон не стоит, так как расход маленький.
Верх столбов для гидроизоляции промазываем расплавленным битумом и кладём куски рубероида.
Сооружаем ростверк из деревянного бруса.
Соединяем его дощатыми рёбрами жёсткости.

Подбор материалов для основания

Садовая беседка представляет собой облегченное сооружение, пристроенное к дому или отдельное помещение для сезонного отдыха. В таком случае она не требует заливки капитального основания. Если же создается закрытая конструкция с мангалом, камином или барбекю для круглогодичного использования следует побеспокоиться о надежном фундаменте, который сможет выдерживать большую нагрузку. В качестве материалов могут использоваться:

кирпич;
бутовый камень;
бетон;
металлические или асбестоцементные трубы;
каменные, бетонные блоки;
автомобильные покрышки;
древесина (в редких случаях).

Для строительства любого основания необходимо учитывать глубину залегания грунтовых вод и разновидность почвы.

Схема: устройство мелкозаглубленного фундамента при высоком уровне грунтовых вод

Фундамент для беседки на скальном или песчаном грунте не нужно делать глубоким, достаточно будет показателя в 50 см.

Наиболее проблематичным для создания сооружений на нем считается глинистый грунт. Такая почва «вспучивается» при резком понижении температуры и конструкция начинает деформироваться, давать трещины.

Какой материал надежнее в эксплуатации

За последние годы их стали покупать не только для летних сооружений, но и для капитальных домов, бань, гаражей. Они намного дешевле кирпича и легче по весу, но в зависимости от наполнения имеют существенные отличия в технических характеристиках и свойствах. Рассмотрим популярные виды блоков.

Фото: вариант беседки с односкатной крышей

Пенобетон

Блок, в основании которого находится ячеистый бетон. Почти в два раза дешевле кирпича. Имеет высокую теплопроводность, близкую к дереву, и хорошую шумоизоляцию. Подходит для беседок закрытого типа – зимой в таком помещении будет намного теплее, чем в кирпичном. К тому же за счет легкого веса нагрузка на фундамент будет меньше.

Его недостатки – невысокая прочность, высокий процент водопоглощения, поэтому стены потребуют наружной отделки.

Газобетон

По составу и форме очень схож с пенобетоном. Единственное отличие – в нем содержится меньше цемента. Имеет пористую структуру.

Плюсы газоблока:

легко режется, сверлится;
невысокая цена;
хорошая теплопроводность;
прямоугольная форма, ровные грани;
большой размер блока (сокращает время кладки);
легкий вес.

Среди недостатков газобетонного материала можно выделить:

высокий уровень водопоглощаемости;
неустойчивость к воздействию влаги;
низкий показатель морозостойкости.

Но эти минусы можно устранить, выполнив наружную облицовку беседки. Сверху блочной кладки хорошо ложится шпаклевка, штукатурка, плитка, камень. Можно обшить стены сайдингом.

Керамзитобетон

В его основе – гранулированная глина, цемент и вода. Все ингредиенты соединяются, формируются под давлением прессовочной машины полусухим способом изготовления.

В сравнении с другими, керамзитобетонные блоки имеют высокую прочность. В остальном технические характеристики аналогичны пеноблочному материалу.

Газосиликат

Существенное преимущество газосиликатных блоков – их паропроницаемость. В такой беседке температура воздуха и влажность всегда будут на необходимом уровне.

Имеет высокую шумоизоляцию. Материал экологичен. Гораздо дешевле обычного силикатного кирпича.

Недостаток – не выдерживает больших механических нагрузок. Начинает крошиться, может разломиться на части.

Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок

Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей

Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день. Этапы, которые вы видите на пошаговых схемах, включают в себя:

Разметку, где необходимо проверить углы, используя столярный квадрат и измерения диагоналей прямоугольника.
Монтаж столбов.
Установка внешних балок.
Установка промежуточных балок.
Следующий шаг монтаж средних балок, где вам нужно прикрепить лаги к середине столбов и зафиксировать оцинкованными винтами.
Установка промежуточных стропил, здесь очень важно выровнять лаги, чтобы распределить правильно вес.
Монтаж настила, где важно правильно забить гвозди между планками, чтобы был естественный стек, это защитит компоненты от лишней влаги. Монтаж верхних перекладин, при этом используйте уровень, чтобы убедиться, что верхние пластины в горизонтальном положении.
Установка перил, это не сложно, но основная задача состоит в том, чтобы выбрать дизайн, который соответствует стилю вашего дома и сада.
Установка балясин.. Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

Здесь показано, как построить двускатную крышу для прямоугольной беседки. Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем

Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

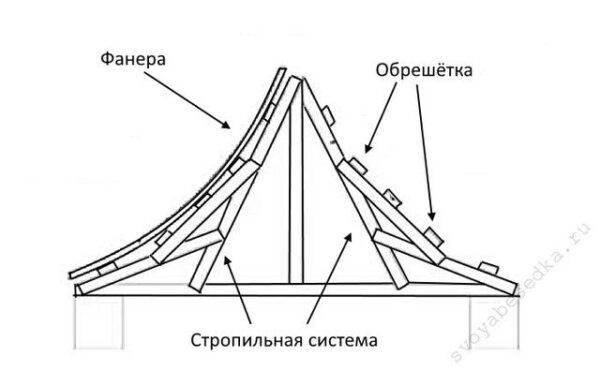

Советы по возведению китайской крыши

И все же, как построить китайскую или радиальную крышу?

Прежде всего, нужно нарисовать выбранный тип крыши и составить подробный чертеж стропильной системы. Построить настоящий китайский дом у нас не получится, вследствие разных климатических условий. Поэтому строится обычный дом, а устройство китайской крыши будет только имитацией.
В качестве материалов используем тонкую фанеру (не более 1 см) и доску сечение 150 на 30 мм.
берем доску, длина которой равна ширине стропильной конструкции и фиксируем ее по центру строго перпендикулярно.
Вторую доску (стропильную ногу) крепим так, чтобы она касалась верхней точки перпендикуляра и середины опорного бруса.
Следующий шаг — выбираем середину предыдущего отрезка и соединяем его новой доской с крайней точкой опорного бруса.
Аналогичную операцимю выполняем и с другой стороны. Получаем готовый элемент стропильной фермы китайской крыши.По аналогичному шаблону изготавливаем столько деталей, сколько потребуется (учитывая, что шаг между стропильными фермами равен 50 см или 70 см если дополнительно набить обрешетку с шагом кратным ширине фанеры ) готовая стропильная ферма
В фанере выполняем вспомогательные резы на 3/4 глубины (частота пропилов зависит от радиуса) — это значительно улучшит плотность прилегания листов к обрешекте
Для финального кровельного покрытия рекомендуется использовать гибкую черепицу на битумной основе

Так же и стропильная система должна быть обычной, с некоторыми изменениями. Можно воспользоваться в качестве образца проектами фахверковых крыш, они лучше всего подходят для устройства китайской крыши своими руками.

беседка с китайской крышей

Когда стропильная система нужной формы будет установлена на стены дома, оригинальные загибы, что отличает китайскую крышу, можно сделать при помощи гнутых конструкций из дерева или металла. Цельная металлическая конструкция крыши будет стоить не дешево, поэтому есть смысл делать стропильную систему из дерева и лишь загнутые края выполнить из легких профилей. К тому же металлическая стропильная система усложнит устройство самой кровли, т. е. укладку кровельного материала.

Для устройства больших свесов используются консоли или декоративные карнизы, которые одновременно будут служить украшением дома в восточном стиле. Для создания крыши в китайском варианте можно воспользоваться декоративными элементами, придающими ей соответствующий колорит. Это могут быть различные изображения драконов или других зверей, выполненных из материалов стойких к воздействию атмосферных осадков и перепаду температур.

В качестве кровельного покрытия используется мелкоштучный материал в виде глиняной или битумной черепицы, шиферные плитки малого размера, еврочерепицу, кровельные изделия из дерева или металлические пластины.

Если крыша делается в японском стиле, то можно обойтись без загнутых краев. При этом расширяется выбор кровельного материала.

Этапы строительства беседки в китайском стиле

Разберёмся, как проходит строительство беседки в китайском стиле. Условно его можно разделить на три этапа:

Монтаж нижней части;
Монтаж верхней части;
Оформление.

Рассмотрим более подробно:

Монтаж нижней части

Начать следует с выбора формы конструкции:

Квадрат или прямоугольник. Простой, но вместе с тем и слишком обыденный вариант;

Квадратная беседка привычна для наших краёв

Круг. Хорошо передаёт экзотичность постройки и создаёт идеальную обстановку для общения, но имеет массу сложностей в реализации;
Многоугольник. Не менее интересен с визуальной и функциональной точек зрения, чем круг, но при этом не так сложен при изготовлении.

Многоугольная форма – оптимальный выбор для китайской беседки: красиво, удобно и по силам домашнему мастеру.

Приступим к реализации проекта:


Описание

Фундамент и нижняя обвязка:

Выкапываем по углам будущей постройки углубления глубиной полметра и шириной в два кирпича;
Засыпаем в ямы песок и гравий толщиной 20 см;
Замешиваем цементный раствор;
Возводим в каждом углублении по колонне из кирпичей. Над грунтом они должны возвышаться на 15 см;
Ждём застывания цемента и укрываем сваи кусками рубероида;
Выкладываем сверху бруски, которые соединяем между собой «в лапу» и фиксируем колышками.

На чертеже продемонстрирован принцип формирования пола:

Устанавливаем над каждой колонной фундамента строго вертикально опорную сваю, фиксируя при помощи анкеров;
Соединяем противолежащие углы балками. Желательно, особенно если беседка немалого размера, в центре установить ещё одну опорную колонну. Это усилит надёжность будущего пола;
Монтируем в получившихся треугольниках перекладины, соединяющие их боковые стороны;
Устанавливаем между перекладинами и нижней обвязкой дополнительные лаги;
Режем доски соответствующим образом;
Стелем их сверху лаг, фиксируя при помощи гвоздей или саморезов.

Монтаж верхней части

Требования к элементам кровли китайской беседки:

Сечение досок – 150 на 30 см;
Толщина фанера – не более 1 см;
Длина вертикальной опоры равна ширине стропильной конструкции;
Покрытие – битумная черепица.

Предварительно необходимо сделать чертёж:

Набросанный на бумаге чертеж облегчит строительство крыши

Имея на руках проект, приступаем к монтажным работам:

Устанавливаем по центру опорного бруса доску перпендикулярно к основанию;
К ней крепим вторую так, чтобы один край упёрся в середину отходящей от центра части опорного бруса, а второй — в перпендикуляр;
Монтируем третью доску: нижний край должен сойтись с краем опоры, а верхний оказаться посередине второй доски;
Повторяем процесс для каждой стороны кровли;
Набиваем на стропильную конструкцию обрешётку;
Создаём загнутые края при помощи лёгкого профиля;
Сверху стелем и закрепляем фанеру;
Покрываем конструкцию битумной черепицей.

Сборка кровли китайской беседки – дело кропотливое

Оформление

Когда сама конструкция уже готова, остались последние штрихи по её декорированию:

Постройка традиционно окрашивается в золотые, чёрные или красные цвета;

Традиционные для китайской беседки колеры: золотой, красный и чёрный

Внутренняя часть обставляется удобными скамейками и небольшим столиком круглой или овальной формы;

Убранство садового домика в китайском стиле состоит из скамеек и столика

Деревянные колонны украшаются художественной резьбой. На крыше или у входа обычно устанавливаются скульптуры разных животных, хотя в наших реалиях это может оказаться уже излишеством;
Периметр украшается бумажными садовыми фонариками. Кашпо с цветами также могут быть уместны, но в ограниченном количестве;

Бумажные фонарики – неотъемлемый атрибут садового интерьера в Китае

Одна из стен может быть дополнена декоративной решёткой, на которую затем пускается вьющееся растение;
Приветствуется наличие поблизости фонтанчика или искусственного пруда. Созерцание воды помогает успокоиться и сконцентрировать свои мысли на главном.

Водная стихия способствует релаксации и восстановлению сил

Тонкости монтажа крыши в восточном стиле

Пожалуй, самый ответственный этап – кровельные работы. В конструктивном плане они достаточно непростые, могут показаться невыполнимой задачей. От вас требуется только одно – четко следовать инструкции, каждый элемент изготавливать по шаблону.

Чтобы правильно собрать стропильную систему, заготовьте доски сечением 15х3 см, фанеру толщиной не более 1 см. Она обеспечит нужную гибкость. Если есть возможность, гнутые элементы лучше заказать у плотника или купить в строительном магазине. Гнутый металл или дерево несложно найти в продаже. В противном случае, все придется делать самостоятельно.

В отличие от классических европейских беседок, стропила не преследуют цель соединить гребень крыши с углом. Они упираются прямо в лежень. Стропильные ноги делят пополам расстояние от опорной стойки в центре лежневой балки до торцов. Простыми словами, если смотреть со стороны, фигура больше напоминает циркуль.
Тупой угол между консолью и стропилом сглаживается. Потребуется запастись двумя брусками. Один будет находиться на стропильной ноге над нижним торцом (соединяется с мауэрлатом другим концом). Второй монтируется поверх первого, угол срезается. Также вы можете сделать максимально плавный изгиб с помощью металлического профиля, но эффект будет не тот.

Когда закругления сделаны, нужно сформировать обрешетку поперек стропил. Она будет основой для обшивки каркаса фанерой. Кровельный материал укладывается уже по ней. Поскольку керамическая черепица довольно тяжелая и весит 50 кг/м2. Такие нагрузки вам ни к чему, когда керамику вполне заменяет стилизованная мягкая кровля.

Чтобы лучше понять процесс, посмотрите полезный видеоролик по теме:

Подробнее о возведении «китайской крыши» читайте в отдельной статье: «Китайская крыша – энергетическая защита беседки»

Это интересно: Бетон для фундамента дома: раскрываем суть

Как сделать беседку в китайском стиле своими руками? Лучшие формы беседок и Сооружение китайской крыши – Конструкция
