Дровокол своими руками с винтовым конусом и гидравлический самодельный – Обзор +схема и Видео

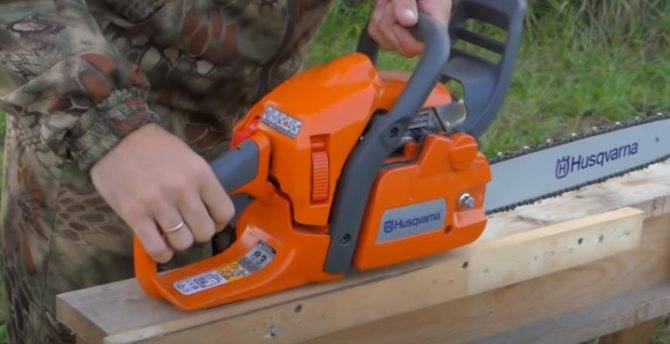

Дровокол из бензопилы

Самый простой способ использовать безнопилу как дровокол – установка специальной насадки. Они продаются для определенных моделей и без проблем сопрягаются с устройством.

Для работы с такой насадкой не нужен стол или какое-либо приспособление для удержания поленьев. Их можно придерживать просто ногой. Процесс работы с насадкой показан в видео.

Если такой вариант не устраивает – можно сделать самодельный станок.

Для этого бензопилу в обычной комплектации устанавливают на подготовленной деревянной станине.

Закрепляют все устройство и полотно.

Жесткая рама из труб ПВХ и металла позволяет удерживать изделие на месте, невзирая на сильную вибрацию при работе.

Однако следует понимать – это скорее устройство для распиловки бруса, досок, бревен по длине, чем для раскалывания их на поленья, что хорошо видно в заключительно части ролика.

Нюансы раскалывания древесины

Итак, мы выяснили, что дрова можно колоть различными способами. Как правило, для этого производят удары топором с целью расщепить отпиленный кусок бревна, причем удары наносятся по торцу.

Массивный клин (а топор имеет форму клина) вгоняется в чурбак. Если тот мягкий и без сучков, то клин войдет внутрь даже при относительно незначительном физическом усилии. Волокна древесины раздвинутся под воздействием тангенциальных усилий, а тело чурбака расколется на две части.


Колка дров топором

В случае небольшого угла при вершине показатель тангенциальных сил окажется меньшим, зато клин глубже проникнет внутрь. Тем не менее, будет недостаточно разрушающего усилия, и топор заклинит в появившейся трещине. А если угол будет менее острым, то возрастут касательные силы и древесина, как результат, расколется.


Ударная вязкость древесины

Если же клин проникает медленно, то энергия, накопленная при замахе и последующем ударе, уже не является определяющим фактором. В данном случае связи между волокнами разрываются после того, как в ходе внедрения будут достигнуты определенные значения. Согласно исследованиям, оптимальный угол при вершине для ручных дровоколов составляет 30-38°. Тогда связи будут разрываться при меньших усилиях. Хотя некоторые породы древесины могут и «сопротивляться» – это, к примеру, вишня, вяз, яблоня.


Какими должны быть поленья?

Сосна, ясень, дуб и некоторые другие породы раскалываются при незначительном внедрении клина.


Гидравлический дровокол

Купить редуктор для дровокола

В каталоге ООО ПТЦ «Привод» широко представлены модели червячных редукторов для дровокола. Мы предлагаем как популярные серии Ч–80 (100), так и другие устройства для комплектации устройств для заготовки дров, оказываем консультационную помощь по выбору изделий и предоставляем официальную гарантию на всю продукцию.

Если вы хотите купить редуктор для дровокола по доступной цене, обращайтесь. Связаться с нами можно по любому из каналов, указанных в разделе контактов.

https://stroy-podskazka.ru/drovokol/reduktor/ https://www.prombirga.ru/informaciya/novosti/reduktor-dlya-drovokola._280.html https://reductor58.ru/library/reduktor-dlya-mekhanicheskogo-drovokola

Монтаж гидравлического устройства

Сборка механизма отличается сложностью. Для создания дровокола потребуются специальный цилиндр, масляный бак и узел управления потоками жидкости. Сначала делается рама, для большей удобности её можно смонтировать на колёса или специальное шасси. Это позволит перемещать устройство из одной точки в другую, сделав его мобильным.

На раму будет крепиться главная гидравлическая часть. Можно смастерить под основу прокладку из шумопоглощающего материала. Она поможет немного снизить уровень шума в процессе, убрать лишнее трение между рамой и гидравлической установкой. В центре устанавливается винт, который будет перемещаться к бревну.

Наличие электродвигателя в приборе позволяет ускорить процесс и заметно упростить поэтапность выполнения. Такое устройство будет работать намного быстрее, чем механизм с обычным домкратом. При отделке древесины будет задействована меньшая ручная сила, нежели при использовании механизма с мотором.

Если говорить о различиях заводской модели и агрегата, сделанного своими руками, то большой разницы у них не будет. Исключение составляют только ценовые показатели. Модели с завода стоят в несколько раз выше, чем те, что сделаны самостоятельно, но и мощность первых будет более высокой. Каждый сам выбирает для себя удобные варианты, но если имеется возможность создать конструкцию самостоятельно, то это поможет существенно сэкономить семейный бюджет.

В наше время наряду с альтернативными источниками энергии используются такие виды топлива как уголь, нефть или дрова. На дровах работают многие обогревательные приборы для частных домов – камины, печи, котлы и пр. До середины 19 века дрова кололи вручную, это требовало больших затрат времени и энергии. Механические дровоколы существенно облегчили человеческий труд. Первые модели работали на пару, были очень громоздкими, и изготовить их в домашних условиях было сложно. Сегодня, если вам нужно сделать дровокол своими руками: чертежи, фото, инструкции без проблем можно найти в интернете.

Заводской дровокол обойдется дороже, чем собранный своими руками

Виды ручных дровоколов

Самыми популярными являются ручные дровоколы (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:

лом-колун (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);

Дровокол-лом

пружинный (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);

Пружинный ручной дровокол, сделанный своими руками

  • с ручным приводом (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
  • реечный (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).

Самодельный реечный дровокол Инструмент для колки дров с ножной педалью

Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).

Удобно пользоваться такими вот мини-дровоколами Пользоваться таким дровоколом смогут даже женщины

Greenween

Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.

Фото дровокола Greenween Дровокол GreenWeen

Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.

Основным преимуществом дровокола Greenween является его безопасность

Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.

У базовой модификации дровокола имеется сплошное металлическое кольцо

«Стрела»

Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.

Ручной дровокол «Стрела»

Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.

Этот инструмент многофункциональный

С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:

  • небольшие размеры;
  • уменьшение прикладываемой физической силы во время работы;
  • универсальность (об этом мы рассказали выше).

«Стрела» может раскалывать самые тяжелые и толстые поленья Дровокол имеет небольшие размеры

Но есть минусы, среди которых:

  • непривлекательный внешний вид;
  • нагрузка на поясницу (это никуда не девается);
  • высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
  • появление мозолей (даже невзирая на то, что рукоятки резиновые).

При работе с дровоколом есть риск получить травму

Kolundrov

Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.

Ручной дровокол Kolundrov

С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.

Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.

Наименование дровоколаСредняя стоимость, руб.
Greenween5 650
«Стрела»1 690
Kolundrov5 800

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

ИзображениеЭтапы работ
Выбор чертежа.
Подготовка необходимых материалов.
Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы.
Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: тепловое реле, защитную муфту.
Колун следует выбирать четырехрезцовый.

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Watch this video on YouTube

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

Устройство гидравлической модели

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Принципиальная схема гидравлического агрегата

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Основные узлы агрегата

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Watch this video on YouTube

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно  купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

Так работает самодельный агрегат

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

  • насадку нельзя напрямую монтировать к мотору;
  • если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
  • ременная и цепная передачи защищаются специальным кожухом;
  • минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Самодельная винтовая модель

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Устройство простой самодельной установки

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Двигатель от стиральной машины отлично подходит для сооружения дровокола

Watch this video on YouTube

Простейший дровокол своими руками


конусные дровоколыметаллический конус с резьбой

В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.

Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.

Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.

https://youtube.com/watch?v=qG_v8ZBSoVY

Особенности изготовления

Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.

Разновидности дровоколов

Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.

По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.

В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.

В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.

Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.

Учитывая источник питания, дровоколы делятся на такие виды:

  • Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
  • Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
  • Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
  • Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.

Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.

С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:

  1. Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
  2. С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.

Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

  • гидравлический домкрат;
  • профильная труба 40х50;
  • уголки;
  • стальные пластины толщиной 6-8 мм;
  • резиновый жгут;
  • кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
  • болты М12;
  • сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник https://www.sense-life.com/hands/drovokol.php

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Ручной колун для дров своими руками

Рассмотрим одну из наиболее популярных и наименее проблемных моделей – пружинный дровокол.

На схеме показана только часть устройства, без рычага.

Расположив над колуном груз и прикрепив к нему ручку, можно с заметно меньшим, чем при ручной рубке, усилием, колоть массивные колоды. При этом ручку (рычаг) не обязательно располагать со стороны колуна – более эффективной является конструкция по принципу колодезного журавля, причем чем длиннее рычаг, тем меньше силы необходимо прикладывать.

Вот так устройство может выглядеть в сборке. Это мобильная модель, которую можно перевозить, опрокидывая назад – на колеса.

Это стационарная модель, на А-образных опорах. Ручка впереди, возле колуна.

Такой дровокол можно собрать из любых достаточно прочных материалов – например, профилированной трубы – с помощью сварки. Основная деталь конструкции – это пружина, например, от подвески автомобиля. Величина груза подбирается опытным путем, в зависимости от жесткости пружины. Этот элемент должен иметь такую массу, чтобы пружина амортизировала колун после развала полена, и при этом обеспечивать достаточную силу воздействия на дерево.

Пошаговая инструкция по созданию самодельного механического дровокола:

  • определиться с размерами устройства. Станина должна находиться на такой высоте, чтобы наклоняться пришлось только, ставя новое полено;
  • изготавливаем станину. В данном варианте использована профильная труба для стойки и горизонтальных опор, швеллер для раскосов (распорок);
  • закрепляем площадку для пружины, укрепляя ее распорками – на эту деталь будет приходится значительное механическое воздействие, поэтому сварные швы необходимо делать сплошными и максимально надежными. Диметр трубы должен быть на 3…5% меньше внутреннего диаметра пружины;
  • закрепить выше площадки для пружины балку, на которую будет опираться колун. Расстояние между этой балкой и площадкой для пружины равно высоте самой пружины. Балка крепится к стойке шарниром;
  • далее крепится колун на длинном рычаге. Напоминаем – чем больше рычаг, тем меньше усилие придется прикладывать для раскалывания дров;
  • привариваем ручку и утяжелитель. В данном случае использован кусок рельсы. После окончания работ желательно покрасить конструкцию, чтобы она не ржавела.

Обратите внимание – «ноги» устройства, то есть горизонтальные опоры, расположены под углом. Такая конструкция обеспечивает повышенную устойчивость

Длина этих опор должна составлять не менее половины длины балки с колуном.

Еще одно достаточно простое ручное устройство – так называемый лом-колун, иногда его называют древокол Бэйли.

Это модель инерционного типа, то есть поднятый вверх по направляющей и отпущенный колун обрушивается вниз под действием силы тяжести. И стойка, и направляющая колуна делаются из двух труб такого диаметра, чтобы большая свободно скользила по меньшей. Устройству регулярно требуется смазка.

В упрощенном виде это обычный колун (топор), металлическая часть которого, снятая с рукояти, закреплена на двух направляющих. Поднятый вверх вручную по круглой стойке, он затем отпускается и идет вниз, раскалывая полено. Никакой амортизации в данной модели не предусмотрено, поэтому под поленом нежелательно делать твердую подставку, которая может повредить лезвие.

Про самоделки

При ознакомлении с заводскими изделиями у некоторых могла появиться вполне закономерная мысль: «Почему бы не сэкономить и не сделать что-то подобное самостоятельно?». При наличии правильных рук и светлой головы возможно все. Предлагаем вам ознакомиться с наиболее интересными схемами дровоколов, которые реально сделать своими руками.

Пружинный дровокол

Является эволюционной ступенью в развитии классических колунов. Использование пружинного дровокола требует применения мускульной силы, но в меньшей мере – благодаря пружинному механизму, большому плечу и дополнительному грузу. На схеме это выглядит следующим образом.

Конструкция такой самоделки включает металлическую трубу или профиль (это будет нашим плечом, увеличивающим выигрыш в силе, с лезвием на конце), металлическую опору и шарнирного соединения между ними. Возвратный механизм пружинного типа, можно использовать старый амортизатор. В ролике ниже пример работы с таким механизмом.

«Морковка»

Механизм с таким незамысловатым названием тоже не требует применения высокотехнологичных деталей. Для его изготовления необходим привод, простой редуктор с ременной передачей, пара подшипников, вал, конус с нарезанной резьбой и стол-рама. Привод мощностью более 2 кВт, хотя бы от старой стиральной машины, найти не проблема. Парадоксально, но самой сложной частью системы является конус. Его нужно либо покупать готовым, либо заказывать опытному знакомому фрезеровщику. Схема винтового колуна изображена на рисунке ниже.

Раскалывание чурок осуществляется за счет ввинчивания конуса, благодаря чему волокна древесины буквально разрываются. Главное не заработаться, подавая бревна – это довольно небезопасная конструкция, и морковка так же успешно может навинтить рукав вашей одежды. Как это работает – в следующем видео.

Реечная конструкция

При всей своей эффективности реечный дровокол является спорным решением. И в первую очередь это касается безопасности. Нужно тщательно рассчитать скорость вращения шестеренки, усилие от которой передается рейке. Как правило, колка таким дровоколом осуществляется очень быстро. Прижимая рейку к шестеренки нажатием на ручку, оператор приводит ее в движение. Отпуская ручку, контакт с шестерней уменьшается благодаря пружине, срабатывает возвратный механизм и рейка возвращается в исходное положение. Рейку нужно разместить на каретке, которая будет перемещаться по станине. Собственно на ней же необходимо закрепить пластину толкателя. Схематически это выглядит следующим образом.

Получается, что максимальное внимание стоит уделить раме, т.е. ее устойчивости, а также качеству рейки – выточить такую без специальных навыков не получится

В остальном же помогут хоть какой-то опыт в сварке и применении электроприводов. Конечный результат может выглядеть как у этого умельца из видеоролика.

Гидравлический колун

На наш взгляд, это самое сложное в техническом плане решение, оно же – наиболее безопасное. Вооружившись законом паскаля, гидроцилиндром, приводом, насосом и масляным баком, с помощью опытного гидравлика вы сможете создать систему, развивающую усилие от 5 т и выше. Схематически устройство такого изделия выглядит следующим образом.

Человек из видео смог, может получится и у вас?

Вместо заключения

Если у вас нет необходимых материалов и частей для сооружения дровокола, то подумайте несколько раз, стоит ли их приобретать и тратить свое драгоценное время на «изобретение велосипеда». Ведь за довольно адекватную сумму можно сразу приобрести готовое заводское изделие, безопасное и с гарантией!

Как организовать рабочий процесс?

Соорудив самодельный дровокол, можете смело приступать к колке дров

Но для облегчения работы важно грамотно организовать весь процесс. Так, нарезанные фрагменты должны располагаться с одной стороны на расстоянии двух-трех шагов (чтобы сильно не уставать)

Нарубленные дрова рекомендуется складывать в тележку. Она имеет небольшой объем, в нее поместится максимум 30-40 кг дров.


Дрова, нарубленные самодельным дровоколом

После каждого наполнения тележки отвозите дрова и складывайте их на поленницу. Во время перевозки, к слову, будет время отдохнуть от основной работы, ведь смена занятий также является отдыхом!

5/5 (7)

О дровоколах винтовых: (конусных), чертежи и размеры самодельного колуна

Узлы и детали дровоколов можно располагать в произвольном порядке, не копируя все досконально со схем. Строгих ограничений нет. Соблюдаются лишь основные принципы крепления деталей. При этом немаловажным является и то, насколько удобно эксплуатировать дровокол

Этому фактору нужно уделить особое внимание во избежание несчастных случаев

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное – удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

  • Длина станка – 85 см.
  • Высота – 65 см.
  • Ширина – 45 см.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
