Проектировка будущего строения
Любое строительство начинается с того, что нужно составить проект будущего дома, каркасные дома – не исключение. Конечно, в данном случае не стоит заниматься самодеятельностью и доверить написание проекта профессионалам, так как это довольно непростой этап и тут нужно четко рассчитать всевозможные нагрузки, а также разметить место расположения необходимых коммуникаций.
Можно воспользоваться как уже готовым проектом, так и заказать индивидуальный проект, в котором вы сможете воплотить свои пожелания и запросы. После этого документ необходимо согласовать в различных надзорных органах, которые имеют право дополнять или изменять содержание плана в соответствии с инженерными требованиями.
Отдельное внимание в проекте должно быть уделено электропроводке и ее месторасположению, а также различным коммуникациям, таким как водоснабжение и водоотведение. Придется рассчитать оптимальное расположение выключателей и розеток и другие немаловажные мелочи
Не менее важно правильно рассчитать систему отопления и четко внести ее в проект
Достоинства каркасно-щитовых домов в эксплуатации
До того, как мы начнем детальный разговор о преимуществах и перспективах возведения данных загородных домов, обратим внимание на их высокие эксплуатационные показатели:
- Как уже упоминалось выше, основным достоинством таких сооружений является эффективная теплоизоляция.
- Также отличие каркасно-щитовых домов заключается в том, что они довольно недороги в эксплуатации. Экономия проживания в таких жилищах проявляется в низких затратах на создание теплого микроклимата внутри.
- Ко всему прочему, расходы на ремонт и поддержку отопительных магистралей также гораздо ниже, чем в других зданиях. А если речь идет о показателях температурного режима, то в данных зданиях проявляется еще одна привлекательная черта – постоянный уровень тепла. Температура в доме остается одинаковой на протяжении суток, несмотря на то, какая используется техника для отопления и какое топливо.
Возведение каркасно-щитового дачного дома
Достоинства в эксплуатации:
- Быстрый и легкий монтаж. Для полного строительства дома, начиная с фундамента и заканчивая финишной отделкой, потребуется около 3-4 недель. Данные сроки выглядят очень привлекательными для большинства покупателей. Такая скорость монтажа обеспечивается тщательными замерами и подгонкой всех конструктивных элементов еще на производстве, благодаря чему не нужно тратить время на различные расчеты во время возведения каркасно-щитового здания. В сущности, процесс строительства превращаются в банальную сборку конструктора с крупными деталями.
- Низкая стоимость постройки. Сооружения, в строительстве которых использовались такие материалы, как брус, кирпич, пеноблок, отличаются от каркасно-щитовых домов высокой стоимостью. Именно поэтому каркасные сооружения замечательно подойдут тем, кто давно задумался о собственном жилище, но бюджет на строительство очень ограничен. Например, небольшой одноэтажный домик площадью в 25 квадратных метров обойдется покупателю не более чем в 380 тысяч р. Можно обойтись и дешевле, если использовать недорогие отделочные материалы. В любом случае, точную сумму можно узнать у компании-застройщика. А вот строение площадью в 100 квадратных метров обойдется в миллион р. В данном случае дороже всего будет стоить участок земли. Недорого обойдется и основание постройки, так как в большинстве случаев требуется упрощенный вариант фундамента.
- Отсутствие усадки. Сразу после постройки каркасно-щитового здания можно начинать отделывать его, как внутри, так и снаружи, а затем можно спокойно перевозить вещи и заселяться. Возведение данных сооружений возможно в любое время года и практически при любых температурах.
- Скорость прогрева. Большинство владельцев жилищ, построенных по каркасно-щитовым проектам домов, говорят о том, что скорость прогрева данных зданий очень высока, но они также быстро и охлаждаются. Правильно осуществленное утепление стен – это залог высокой скорости обогрева жилой площади. Если данные работы будут проводить неопытные люди или в процессе будут нарушены основные нормы, то существует возможность того, что владельцы только что построенного дома будут отапливать улицу.
- Стойкость к бактериальному, грибковому и температурному воздействию. Каждый элемент, который используется в конструкции каркасно-щитового дома, обрабатывается специальными веществами еще во время производства, поэтому можно не опасаться того, что стены рано или поздно загниют, а то и станут пищей для огня.
Наряду с этим нужно сказать еще о нескольких полезных свойствах подобных зданий:
- В процессе эксплуатации таких домов отчетливо видна польза от такого преимущества, как легкость. Каркасные сооружения почти не дают усадки на почву, а потому они не подвержены деформации составных компонентов и изменениям геометрических форм.
- Каркасно-щитовая технология возведения обеспечивает постройку зданий, которые эффективно справляются с погодными факторами без повреждения целостности конструкции. Подобные строения замечательно сопротивляются с порывами ветра низкой и средней интенсивности, отлично сопротивляются сейсмическим воздействиям. Невзирая на то, что они конструктивно состоят из дерева, каркасно-щитовые дома демонстрируют высокие показатели прочности.
- К преимуществам подобных сооружений следует отнести и их дизайн. Некоторые особенности щитовых панелей позволяют удачно расположить все необходимые в доме коммуникации и магистрали. Внутри этих панелей можно спрятать водопровод, газопровод, электросеть, отопительную магистраль, интернет кабель и т.д. Помимо этого, щиты обладают абсолютно ровной структурой, а потому отделочные работы можно проводить, минуя подготовительный этап.
Кровля и коммуникации щитового дома
Подробная инструкция по сборке каркасной крыши представлена в нашем третьем видео уроке. Построить основание для кровли можно из толстого бруса, который называется мауэрлатом. Брусья с сечением 150х50 мм соединяются друг с другом под углом 50°. Стропила скрепляются между собой поперечной доской при помощи гвоздей. Обрешетка выполняется из досок 100х25 мм. Расстояние между досками – 10 см.
Затем обрешетка накрывается рубероидом. Кровлю лучше накрыть металлочерепицей, начиная снизу и продвигаясь вверх до самого конька. Листы кровельного материала нужно укладывать внахлест! Коньковая часть закрепляется саморезами. Крыша накрыта. Можно приступать к монтажу коммуникаций.
https://youtube.com/watch?v=ZFe8V-bv1f8

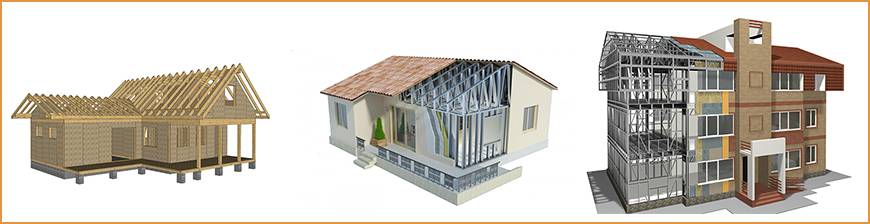

Виды каркасных домов
Каркасные дома возводятся из разных материалов. Применяются и разнообразные методы обшивки зданий. Есть несколько типов каркасных сооружений:
- Каркасные.
- Каркасно-щитовые.
- Каркасно-рамочные.
- Каркасные пстройки из СИП панелей.
Чаще люди отдают предпочтение изолированным панелям СИП из-за надежной теплоизоляции. Экономя на оплате за энергию в отопительный сезон, можно возместить затраты на сооружение постройки. Выбирая строительные материалы, во главу угла ставят их прочность и эксплуатационные качества.
На заметку Важна легкость конструкций вместе со способностью выдерживать нагрузки. Устойчивость к различным внешним воздействиям. До начала подготовки проектно – технической документации учитывают все свойства материала. Соответствует ли они техническим требованиям.
Давайте рассмотрим каркасное строительство, технология имеет много плюсов.
Каркасные постройки
Размеры доски при сооружении каркасного дома находятся в прямой зависимости от площади постройки и высоты его стен. Учитываются погодные условия местности, этажность и конфигурация каркаса. Как правило, толщина доски 30 – 50 мм на 100 – 200 мм в ширине. Выдерживая расстояние 40 – 60 см вертикально и 40 – 100 см горизонтально, их сбивают в соты, так называемый каркас сотами.
Технология строительства.
Углы и место крепления дверей укрепляют укосинами или раскосами в каркасной постройке, для придания жесткости конструкции. Внутрь сот помещают теплоизолирующий материал. Применяют рулонную дышащую пароизоляцию, которая пропускает воздух и образовавшийся конденсат наружу, но препятствующую проникновению холодного воздуха извне.
С внешней стороны, после монтажа обрешетки, строение отделывают сайдингом или деревянной вагонкой. Отделка изнутри начинается после окончания внешних работ. Очень качественно строятся каркасные дома, технология является не сложной и позволяет поднять постройку за небольшой промежуток времени.
Каркасно-щитовая постройка
Технология строительства каркасного дома поэтапно производится из готовых щитов, внутренняя часть которых представляет собой каркас. То есть, деревянный каркас интегрирован в стеновые панели. Каркасно-щитовые дома отличает усиленная прочность за счет применения ОСП и ЦСП (ориентировано – стружечная плита и цементная стружечная плита).
Монтаж каркасно-щитовой постройки с помощью крана.
Ориентировано – стружечная плита изготавливается из прессованной щепы дерева хвои. Для водостойкости пропитывается смолистым веществом или воском. Для прочности снаружи покрывается лаком. Материал долговечен, влагоустойчив, экологически чист.
Также применяют стойкую к влаге фанеру или доску. Каркасные постройки построенные по технологии получаются жесткие и устойчивые. Самостоятельно каркасно-щитовой дом без спецтехники поднять невозможно. Каркасное строительство, технология, видео постройки каркасного дома из готового домокомплекта.
Каркасно – рамочный дом
Собирается из каркасных рам на месте стройки. Рама дома может быть деревянной или из металлического профиля
Сочетание дерева и металла применяют с осторожностью, потому у этих строительных материалов разные характеристики: прочность, срок службы, методы крепления
Каркасно-рамочная постройка.
Производится строительство каркасного дома поэтапно: сначала собираются рамные панели. Монтируется каркас и только после этого каркасная рама обшивается ОСП и утепляется. Каркасное строительство при помощи каркасных рам не сложная технология, которую можно реализовать своими руками.

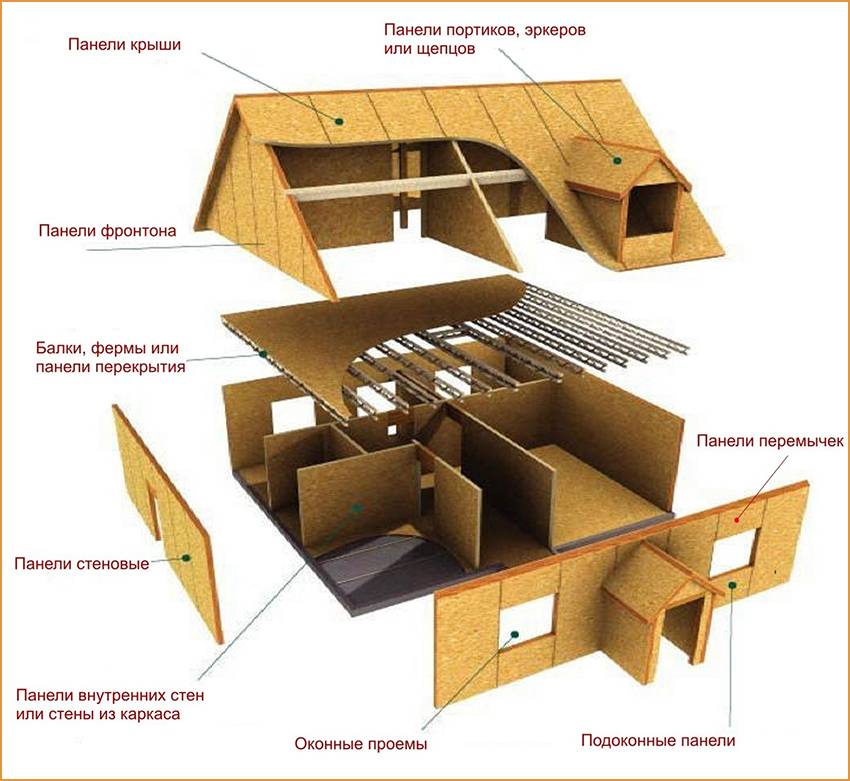

Строительство из СИП панелей
Строительство каркасных домов из СИП панелей с большим энергосберегающим эффектом актуально в условиях крайнего севера или там, где преобладает холодная погода. Панель – прочная монолитная конструкция из трех слоев. Между двумя деревянными плитами надежно вклеен слой утеплителя.
Дом из сип панелей в сборе.
Возводимые каркасные дома, технология которых основана на SIP панелях обходится сравнительно недорого, занимают немного времени. Их неоспоримые преимущества – долговечность, прочность и безопасность.
Этапы возведения стен здания
Рисунок 7. Схема пирога стены После окончания монтажа коробки здания собирают «пирог» стен. Вначале между деревянными балками каркаса плотно укладывают теплоизоляцию. Она повышает энергосберегающие свойства здания, препятствует проникновению в помещения посторонних шумов. Здесь используются следующие материалы:
- волокнистая минеральная вата – каменная (базальтовая), шлаковая, стекловата;
- жесткие утеплители в плитах – пенопласт, пенополистирол;
- эковата – жидкий целлюлозный материал, его распыляют с помощью компрессорного оборудования;
- насыпной утеплитель (керамзит) – обычно используется для теплоизоляции пола, перекрытий.
Чаще всего для утепления каркасных строений выбирают минвату в рулонах. Это доступный, экологичный и простой в монтаже материал с низким коэффициентом теплопроводности.
Волокнистый утеплитель укладывают между стойками каркаса в два слоя. Общая толщина изоляции зависит от климатических особенностей региона. Для Санкт-Петербурга и Ленинградской области обычно делают изоляцию толщиной 150-200 мм. Такого же размера предусматривают размер бруса для стоек каркаса.
После утепления выполняют защиту здания от ветра и влаги. Снаружи стены закрывают непродаваемым слоем пленочного материала для ветрогидроизоляции. Это нужно, чтобы исключить продувание стен и защитить утеплитель и балки каркаса от атмосферного воздействия. Изнутри укладывают парозащиту – мембрану или слой полиэтилена. Она нужна, чтобы не допустить попадание в «пирог» конденсата из помещения.
С обеих сторон стены обшивают жесткими защитными панелями OSB-3. Они придают конструкции жесткость и прочность, служат основой для наружной облицовки фасада и внутренней отделки помещений. С внешней стороны эти листы крепят под ветрозащитой, а изнутри – поверх пароизоляции.
Для отделки фасадов наружных стен здания подходят разные материалы: сайдинг, деревянная вагонка, блок-хаус, фиброцементные панели. Облицовочные материалы крепят на некотором расстоянии от основного «пирога» на специальную обрешетку. Дополнительный вентилируемый слой способствует отводу конденсата и улучшает теплоизоляцию дома.
Фундамент для постройки каркасного дома: требования к основанию
В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:
- Свайно-винтовой фундамент.
- Ленточное основание.
- Плитный или монолитно-плитный.
Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.
Строим каркасный дом на свайно-винтовом фундаменте
Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.
Именно так выполняется установка асбестовых труб для свайного фундамента
Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.
Иллюстрация Описание действия
Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.
Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины
Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем
Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами
Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.
Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.
Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.
Обустройство ленточного фундамента для каркасного строения
Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.
Готовый ленточный фундамент – можно начинать возведение каркаса
Плитный фундамент для постройки и его особенности
Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.
Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.
А это плитный фундамент – он будет «плавать» вместе с подвижками грунта
Статья по теме:
Понятие щитового строительства
Щитовая конструкция представляет собой сооружение, собранное из нескольких плоских деталей скрепленное дополнительными инструментами. После полной сборки щитового сооружения, проводятся внутренние отделочные работы.
Стоить отметить, что щитовые дома строят во многих странах, включая Европу. Родоначальниками этого строительства являются канадцы. В Канаде установка домов из щитов является традицией. В этой стране обычно для строительства дома нанимают специалиста, который руководит всеми работами.
Сборка конструкции будущего щитового дома производится на том месте, которое предназначено под его постоянную установку. Во время сборки работники, а именно семья, проводят все строительные работы с особой ответственностью.
Именно при таком подходе, можно не только сэкономить деньги, которые впоследствии ушли бы на оплату строителей, но и построить дом с прочной конструкцией.
Виды каркасных домов
| Деревянный каркасный дом | Дом с металлическим каркасом | Дом из ЛТСК |
| Каркас этого дома состоит из деревянного материала. Этот каркас имеет самую низкую стоимость, примерно 6 тысяч рублей.Работать с этим материалом очень легко. Дерево отлично распиливается ножовкой или пилой, и скрепляется оно его обычной отверткой. Правда материал следует обрабатывать специальными растворами от гниения и пожара. | Этот каркас изготавливается из уголков или труб с квадратным сечением.Во время изготовления этого каркаса, используется тяжелые инструменты. Для того, чтобы сварить все элементы, необходимо использовать сварочный аппарат. Кроме этого, этот каркас очень дорогой, тонна трубы с квадратным сечением стоит около 40 тысяч рублей. Но металлические каркасы очень прочные, их срок службы достигает более 150 лет. | Это дома из легких стальных конструкций. Профиль, из которого изготовлены эти каркасы, очень легкий и он хорошо противостоит к воздействиям внешней среды.Этот материал разрушается очень долго, и поэтому срок службы у него достигает до 200 лет, а иногда и больше. Для того чтобы его разрезать можно использовать обычную ножовку, а для скрепления профилей применяются обычные саморезы, которые вкручиваются обычным шуруповертом. Стоимость его очень высокая, тонна этого материала стоит около 40 тысяч. |
Что в них хорошо и что плохо?
Какие же достоинства у каркасных домов:
Быстрое возведение. Щитовой дом средних размеров можно построить примерно за 2-3 месяца:
Низкая стоимость;
Высокая прочность постройки. Эти дома очень крепкие, они могут отлично выдержать землетрясения до 7 баллов по шкале Рихтера и сильный ветер;
Можно все сделать в соответствии со своим вкусом. Во время самостоятельного строительства есть возможность выбрать свой стиль дизайна, отделку дома;
Скрытая прокладка основных коммуникаций. В связи с этим не нужно устанавливать специальные устройства «магистралей» из коробов. Однако не стоит злоупотреблять этой возможностью, поскольку многие виды коммуникации требуют регулярного их осмотра, например, для ремонтных работ или обслуживания;
Небольшая масса
Каркасные дома имеют низкую массу, поэтому их можно устанавливать на фундаменты облегченного типа;
Еще одно не маловажное достоинство – это устойчивость к деформациям, если дом не отапливается в холодный период. Это достоинство особо важно при строительстве дома для дачного участка.
Но помимо достоинств имеются и недостатки. Которые также следуют знать, поскольку при строительстве они пригодятся.
Недостатки:
- В связи с тем, что это деревянные дома, в дальнейшем в стенах могут завестись грызуны. Также стоит отметить, что если конструкция каркаса не будет качественно обработана специальными растворами, то могут завестись насекомые, которые могут навредить всему строению;
- Высокая степень воздействия пожаров;
- Трудно сделать перепланировку. Для того, чтобы в дальнейшем можно было сделать перепланировку, при строительстве необходимо использовать каркасно-рамочную технологию;
- В щитовых домах не желательно делать второй этаж. В этих домах можно сделать не большую мансарду. Для того, чтобы построить двухэтажный дом, то для конструкции следует использовать каркасно-рамочный дом. Желательно за основу брать металлический каркас, он крепче и устойчивее;
- Слабые теплоизоляционные свойства. Однако это понятие уже устарело. Сейчас существует большое количество утеплителей, которые можно использовать при строительстве дома;
- Низкая звукоизоляция. Но при использовании современных звукоизоляционных средств можно получить хорошую защиту от воздушных шумов;
- Низкий срок службы. Дома этой конструкции могут простоять всего 75 лет.
Возведение каркаса крыши
Перекрытие
Схема перекрытия
Схема крепления бруса верхней обвязки
Чаще всего для каркасно-щитового дома используется двухскатная конструкция крыши. Она выглядит как треугольник, легко монтируется, прекрасно защищает здание от осадков.
Возведение каркаса крыши
Процесс монтажа кровли можно разделить на три этапа.
Возведение несущей конструкции из брусов.
Монтаж обрешетки.
Монтаж кровельного покрытия и системы водостоков.
Для возведения крыши требуется следующий материал.
Брусы, минимум 15 на 15 см.
Доска для обрешетки.
Крепежная фурнитура.
Кровельный материал.
Использовать для монтажа кровли тяжелые материалы, такие как, например, глиняная черепица, не рекомендуется. Они заметно утяжеляют конструкцию дома, что весьма опасно для каркаса и фундамента.
Монтаж крыши начинается с укладки несущих брусов, которые укладываются на конструкцию стен через 40 — 50 см. Края брусов должны выступать от наружных стен минимум на 40 см. Это нужно для того, чтобы осадки не попадали на стены и под крышу. На брусы настилается доска, которая станет полом чердака. Крепится доска гвоздями или саморезами к брусам.
Затем монтируется стропильная конструкция крыши. Устанавливаются треугольные фронтоны с двух сторон дома. Они формируют высоту крыши. Верхушки фронтонов соединяются брусом. Затем к этому брусу и к несущей верхней обвязке прикрепляются стропила. Они должны плотно прилегать к брусам, не вступать за пределы конструкции. На стропила прикрепляется обвязка из досок, которые делают конструкцию более надежной и стойкой.
На обрешетку из доски настилается утеплитель, на него — пароизолирующий материал и гидроизоляция. Поверх материалов монтируется кровля. После того как кровля смонтирована, требуется провести по периметру дома систему дренажа и ливневой канализации, которые отведут влагу с крыши, от стен и фундамента здания.
Пароизоляция
Прокладка коммуникации и настил чернового пола
Из-за конструктивных особенностей каркасного дома, о монтаже коммуникаций следует позаботиться еще на этапе возведения фундамента. Как правило, инженерные сети прокладывают в грунте, устраивая под них специальные углубления, которые необходимо утеплить и гидроизолировать. При этом следует отметить и обозначить все коммуникационные соединения, для того чтобы при их дальнейшем монтаже не возникло путаницы.
Следующий этап работ – устройство перекрытия, которое одновременно будет являться основанием чернового пола первого этажа. Самый правильный выбор – бетонная стяжка, для изготовления которой следует установить опалубку и залить слой раствора толщиной около 10 см.
Обязательно перед заливкой следует уложить слой тепло- и гидроизоляции, для чего можно использовать обычный рубероид, материал достаточно надежный и недорогой.
После того как стяжка наберет необходимую прочность можно установить лаги и уложить на них доски, которые и станут основанием для напольного покрытия. Эту работу можно выполнить сразу после стяжки, но лучше после того, как, например, на одноэтажный каркасный дом с плоской крышей будет установлена кровля.
Обязательно следует подумать и об утеплении такой конструкции, для чего можно использовать теплоизоляционные материалы на основе минеральной ваты или пенополистирола, хотя вполне разумно устроить изоляционный слой из керамзита или древесной стружки. Участвуйте в опросе в конце статьи!
Как построить каркас
Для изготовления элементов каркаса используется древесина не ниже 2 сорта с влажностью не более 22%. Она не должна иметь пороков свыше допустимых по ГОСТ 8242.
Для крепления применяются гвозди с плоскими или коническими головками, саморезы, скобы, оцинкованные накладки толщиной не менее 0,4 см, металлозубчатые пластины, клеящие составы.
Основные элементы каркаса:
- вертикальные — стойки;
- горизонтальные — обвязка, перемычки над проемами;
- диагональные связи, распорки при отсутствии жесткой обшивки.
Если каркас облицовывается листовыми материалами, диагональные элементы используются временно для фиксации отдельных сегментов в пространстве.
Установка стоек
Сечение вертикальных несущих элементов рассчитывается по нагрузкам. СП 31-105-2002 допускает без расчета использовать для стоек доски 50х150 мм длиной 3000 мм при установке их с шагом до 600 мм. По всей высоте они должны быть цельными, без сращивания, кроме отрезков над проемами.
Для внутренних стен одноэтажных домов сечение стоек может быть уменьшено до 40х100 мм. В двухэтажных нагрузка более высокая, поэтому опорные элементы ставятся чаще — с расстоянием до 300 мм.
Углы и проемы
Каркас в углах устраивается из 2-3 стоек, чтобы обеспечить устойчивость и предотвратить образование мостиков холода. При этом к одной из досок впоследствии крепится обшивка.
Вокруг проемов стойки должны быть двойными, чтобы компенсировать снижение жесткости в ослабленных местах. Примыкающие к проему части стоек монтируются между нижним лежнем и перемычкой, а внутренние — между двумя обвязками (верхней и нижней).
Одинарные стойки по проемам допускаются в перегородках и наружных стенах, если их ширина не превышает шага установки стоек.
Перемычки устраиваются из двух досок, уложенных на ребро. Соединяются они гвоздями. Чтобы толщина перемычки была равна высоте сечения стойки, между досками прокладываются деревянные бруски или жесткий утеплитель.
Все элементы каркаса скрепляются гвоздями длиной не менее 80 мм. Минимальное количество крепежа — 2-4 шт. на одно монтажное соединение. Допускается делать пазы и пропилы, но не более 1/3 высоты несущего сечения. Для ненесущих элементов оставшаяся целая часть не должна быть менее 40 мм.
Этапы возведения каркасного дома своими руками
Необходимые материалы:
- песок;
- щебень;
- цемент;
- деревянный брус сечением 15х15 см;
- рубероид;
- антисептический раствор;
- анкерные болты;
- утеплитель;
- доски для пола и стен;
- покрытие для крыши (черепица, профнастил, металлочерепица и т. д.).
Первый этап. начинается с возведения фундамента. Для легкого каркасного дома подойдут ленточный фундамент, столбчатый или сборный из бетонных блоков. Армированное основание ленточного фундамента, монолитный ростверк в столбчатом фундаменте и бетонная связка в сборном фундаменте делают раму более жесткой и пригодной для дальнейшего возведения каркасного дома.
Второй этап. На этом этапе возводят каркас. Он может быть металлическим или деревянным. Последний вариант используется чаще всего. Для его создания можно использовать качественный брус (например, из дуба) с сечением не менее 15х15 см. Угловые соединения подгоняют таким образом, чтобы между ними не было щелей и зазоров. Для жесткости конструкции устанавливают 3 раскоса. Их делают из того же материала, что и весь каркас.
Третий этап. После каркаса начинают укладывать пол. По периметру стен укладывают деревянный брус (перед этим под ним расстилается рубероид и наносится специальный антисептический раствор). Материал закрепляют анкерными болтами. Всю конструкцию нужно изготавливать из одного вида дерева, в противном случае дом может повести и перекосить. Черновой пол укладывают из необрезной доски. Делают лаги, прокладывая между ними утеплитель, и укладывают половые доски.
Четвертый этап. Стены собирают из досок одинакового размера, стараясь делать потолок максимально высоким. Секции стен следует рассчитывать исходя из возможных нагрузок, а балки устанавливают шагом в 30, 40 или 60 см.
Пятый этап
Установка окон занимает важное место в доме. Размер окон должен занимать примерно 18% от всей площади стены. Если в доме планируется проживать постоянно, следует установить стеклопакеты с двойным или тройным остеклением
Если в доме планируется проживать постоянно, следует установить стеклопакеты с двойным или тройным остеклением.
Шестой этап. Возведение крыши – это завершающая стадия . Для покрытия можно использовать черепицу, профилированные листы из металла, мягкую кровлю.
Таким образом, какой бы вид каркасного дома не выбрал застройщик, он должен учитывать определенные тонкости и нюансы. Соблюдая все правила постройки, современный каркасный дом будет идеальным для проживания. Следует помнить, что каркасный дом – это высокотехнологичное сооружение, поэтому при отсутствии соответствующих навыков строительство лучше доверить специалистам. Ошибки, совершенные сегодня, в будущем могут усложнить проживание в каркасном доме или сделать его просто опасным.
Каркасный дом своими руками: пошаговая инструкция процесса подведения строения под крышу
Строения для комфортного проживания не должны быть слишком маленькими, поэтому лучше всего строить каркасный дом своими руками по пошаговой инструкции 6х6 м или больше. Сооружения, имеющие меньшие размеры, могут использоваться в качестве садовых домиков и дач.
Пример удачной планировки для конструкции размером 6х6 м
Статья по теме:
Укладка гидроизоляции и обвязочных брусьев
С верхней стороны основания расстилается гидроизоляции в виде пергамина или рубероида. Она должна располагаться по всей площади опорных частей. На нее укладываются брусья для обвязки. В большинстве случаев их сечение составляет 150х150 или 150х120 мм.
Гидроизоляция свайных опор рубероидом
При соединении углов и внутренних элементов делаются специальные запилы. Дополнительно балки могут быть закреплены металлическими скобами, саморезами или обычными гвоздями подходящей длины.
Расположение обвязочных брусьев на свайном основании
Вариант обвязки свай «Елочкой»
Строение несущего каркаса и наружная обшивка
Хотя технология каркасного строительства домов своими руками не так сложна, она требует определенных знаний
Особое внимание уделяется созданию самого каркаса. В его состав входят:
- опорные стойки;
- раскосы;
- обвязочные бруски (нижние и верхние);
- горизонтальные перемычки оконных и дверных проемов.
Осуществляются работы по возведениию каркаса
Со стороны улицы каркас может обшиваться различными материалами. Достаточно распространенный вариант – отделка деревянной вагонкой. Под нее в обязательном порядке подкладывается пароизоляция, необходимая для защиты утеплителя от воздействия влаги.
Крепление вагонки к каркасу производится по контрольным брускам
Укладка балок перекрытия
Несущие элементы перекрытия укладываются непосредственно на каркас с верхней стороны. Часто под них делается дополнительная обвязка из пиломатериалов подходящего сечения. Расстояние между балками определяется величиной пролета.
| Размер пролета в метрах | Подходящее сечение в миллиметрах |
|---|---|
| 6 | 180х220 |
| 5 | 150х200 |
| 4 | 100х180 |
| 3 | 80х150 |
| 2 | 60х110 |
Возведение крыши и монтаж кровельного покрытия
Наиболее простой в сооружении может считаться двускатная крыша. Обычно она имеет два одинаковых ската, расположенных под одним и тем же углом к горизонтали. Ее стропила крепятся к балкам перекрытия гвоздями.
Схема расположения стропильных балок
В качестве дополнительных стяжек используются ригели. Они устанавливаются в самом верху и в месте подшивки потолка. С наружной стороны укладывается гидроизоляционная мембрана, после чего к стропилам крепятся контрольные бруски. И только на них набивается обрешетка из обрезной доски с учетом особенностей кровельного покрытия.
Обрешетка сделана для укладки профилированных листов кровли
Пол
Для лаг пола стоит взять брус сечением 100х200 мм
Чтобы знать, как правильно построить каркасный дом, вам нужно разбираться в процессе изготовления пола будущего сооружения. Для лаг стоит взять брус сечением 100х200 мм. Шаг лаг подбирается, исходя из ширины плит утеплителя. Обычно он принимается равным 60-70 см. Лаги крепятся к брусу обвязки при помощи уголков и гвоздей.
После этого монтаж пола выполняется в такой последовательности:
- К установленным лагам прикрепляем черепные бруски, а на них укладываем доски чернового наката.
- Затем поверхность лаг и наката застилается гидроизоляционной мембраной.
- Поверх мембраны укладывается теплоизоляционный материал.
- Сверху вся конструкция закрывается пароизоляционной мембраной.
- Далее пол застилается ОСП или влагостойкой фанерой.
