Как сделать канализационный колодец для дома своими руками: Обзор – Устройство и виды

Альтернатива пластиковой вставке

Прежде необходимо опустошить  подлежащий ремонту резервуар-накопитель или септик-отстойник, выполнив откачку содержимого с привлечением команды ассенизаторов. Услугу по откачке септика, вывозу его содержимого оказывают коммунальные службы и частные компании. Дешевле напрямую договориться с ассенизатором муниципальных служб.

Ассенизационному транспорту понадобится подъездная площадка к объекту работ. Причем дистанция подъезда будет тем меньше, чем короче транспортный рукав машины. Его допустимая длина составляет до 180 метров и даже больше – до 500 м, если это высоконапорный полиэтиленовый рукав.

Откачку септика должны выполнять подготовленные специалисты, любители не справятся. Работы по вычистке септического резервуара производятся особым насосом – канализационным (фекальным).

Гидроизоляция швов бетонного септика

Чтобы заделать щели между бетонными кольцами колодца, необходимо добраться до них снаружи конструкции. Нужно вырыть канаву вокруг септика на глубину, позволяющую работать со стыками между ж/б секциями.

Соответственно, чем больше колец в составе конструкции резервуара – тем более глубокую канаву придется рыть. Ширина канавы – не менее метра. В узкой канаве будет трудно работать.

Откопав стены септика, нужно их просушить. К началу гидроизоляционных работ темных пятен на бетонных стенках быть не должно. Швы требуется вычистить от набившегося мусора и грунта, обнажив полость как минимум на 70 мм глубину.

Если ожидается дождь, следует застелить колодец и выкопанную вокруг него канаву влагонепроницаемым материалом (полиэтиленовой пленкой, брезентом и т.п.).

Если откапывать септик узкой траншеей – не хватит места для гидроизоляционных работ

Для заполнения швов требуется хорошо промятая глина и штукатурная терка. Глину следует разминать ногами в тазу или иной подобной емкости. Набивка стыков между бетонными кольцами непромятой глиной неэффективна – структура ее буден неравномерной, включать пустоты, которые пропустят воду.

Заделку наружных швов между бетонными секциями септика можно выполнить цементно-песчаным раствором, замешанным на жидком стекле. Состав смеси: жидкое стекло, цемент и сеяный мелкий песок в пропорции 1:1:3.

Готовить смесь следует малыми порциями – при добавлении жидкого стекла раствор быстро застывает. Швы заполняются таким раствором при помощи шпателя.

Стыковой раствор также готовится из смеси цемента со строительным клеем ПВА. Пропорция: 5 частей цемента на 1 часть ПВА. После заполнения раствором швов, сверху можно нанести два-три слоя жидкого стекла. Это усилит гидроизоляцию.

Перед заполнением швов цементным раствором, необходимо обработать их грунтовкой. Для септиков применяются технические грунтующие материалы. К примеру, такой – одна часть битума на три части бензина.

В структуре бетонного камня есть поры, потому собранные из ж/б колец септики пропускают воду, пусть и в незначительном количестве. При замерзании вода в порах будет кристаллизоваться, увеличиваться в объеме и разрушать в итоге монолитное соединение.

Чтобы избежать разрушения бетона кристаллизующейся водой нужно пропитывать бетон с наружной стороны битумной мастикой как минимум на 0,5 м ниже глубины сезонного промерзания в регионе

Монтаж рулонной гидроизоляции

Завершив работы по швам бетонных колец, приступаем к формированию поверхностного слоя защиты резервуара от влаги. Если для стыков использовалась глина, то поверх них наносить рулонные материалы нельзя – глиняная штукатурка будет выломана при застывании клеевой мастики.

Внешнюю поверхность бетонного колодца требуется полностью покрыть грунтовкой, например, битумно-бензиновой. Это улучшит склеивание рулонной гидроизоляции с бетонными кольцами. Затем стенки промазываются разогретой гудронной мастикой, клеится рулонно-битумный материал в два-три слоя.

Отметим, что битумная мастика для гидроизоляции стен септика рулонными материалами не подходит – при остывании она растрескивается.

Если в регионе устройства септика фиксируется высокое зеркало грунтовых вод, то гидроизоляцию рекомендовано проводить на всю высоту шахты канализационного колодца

Чтобы снизить или устранить вероятность пучения грунтов вокруг бетонного ствола, применяется песчано-щебневая засыпка (40% песка, 60% щебня). Ею заполняется канава, ранее отрытая вокруг подземного резервуара для ремонта швов между колодезными кольцами.

Если под слоем почвы на участке залегает песок без глинистых включений, гравийные или щебенистые отложения, то засыпку можно проводить грунтом отвала, сформированного при разработке котлована вокруг септика.

Правила устройства канализационных колодцев

Прежде чем начинать что-то делать, нужно определиться с местом для колодца, его объемом и глубиной заложения. Для этого потребуется нарисовать хотя бы примитивную схему канализации от выхода из дома до колодца, что также поможет вам подсчитать необходимое количество требуемых материалов.

Санитарные требования

Выбирая место для канализационного септика или выгребной ямы, в первую очередь следует учитывать расположение водозаборных точек. Причем не только на своем участке, но и на соседних.

Если загрязненная сточная вода просочится в водоносный слой, а оттуда в колодец, это может стать причиной серьезных заболеваний. Имеет значение и тип грунта – насколько он водопроницаем.

Инструкция требует соблюдения следующих расстояний между канализационными и водяными колодцами:

  • При песчаных грунтах – не менее 50 метров;
  • При глинистых – не менее 20 метров.

Рекомендуемые расстояния от канализационного колодца до других сооружений и элементов ландшафта

Определив места на своем участке, соответствующие этим требованиям, можно решать, в каком из них удобнее расположить сооружение, учитывая расстояние до дома и положение точки выпуска внутренней канализационной системы.

Технические требования

Первое, что следует знать – нельзя размещать конструкцию ближе, чем в трех метрах от фундамента дома.

Идеальное расстояние – 8-12 метров по прямой. Но выдержать его не всегда возможно: планировка и рельеф участка могут не позволить этого сделать.

В таких случаях, строя колодец для канализации своими руками, необходимо соблюдать следующие правила:

Если протяженность канализационного трубопровода очень большая, на нем нужно устанавливать смотровые колодцы. Первый – на расстоянии от 3 до 12 метров от выпуска из дома, последующие – через каждые 15 метров. Они необходимы для контроля над работой системы и облегчения её прочистки при необходимости.

Схема канализации частного дома

Если трубопровод имеет повороты или соединяется в одну общую магистраль из двух или нескольких выпусков, в таких узлах устанавливается поворотный колодец. Он же используется, как смотровой.

Поворотный колодец

Если рельеф местности не позволяет проложить трубу с минимальным уклоном, строится перепадный колодец, позволяющий обеспечить допустимую скорость движения стоков.

Простейшая конструкция канализационного колодца перепадного

Вода в канализационный колодец стекает самотеком, который обеспечивается уклоном трубы. При диаметре 100 мм он должен составлять 2 см на каждый погонный метр, если же диаметр 50 мм, уклон делается в полтора раза больше – 3 см на погонный метр.

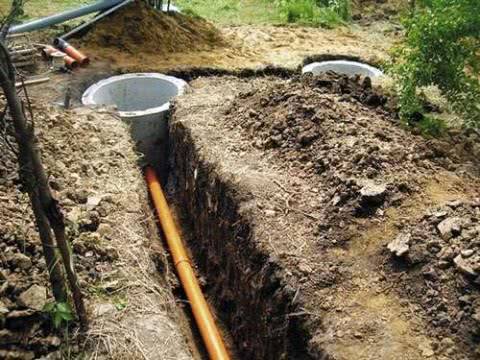

Укладка труб должна производиться с определенным уклоном

То есть, чем дальше расположен колодец от выпускного отверстия, тем глубже он должен быть, так как вход в него окажется ниже. Нарисовав в масштабе схему канализации с правильным уклоном трубопровода, вы получите эту отметку, после чего сможете рассчитать глубину и объем емкости.

Виды сливных колодцев

Он может быть накопительным или фильтрующим. В любом случае он представляет собой рабочую емкость с закрытой люком горловиной, разница заключается в устройстве дна.

Итак:

  • Накопительный предназначен для сбора канализационных стоков, которые по мере его наполнения откачиваются ассенизаторской машиной (илососом) и вывозятся. Он должен быть полностью герметичным.
  • В фильтрующем жидкость просачивается в нижние слои почвы, где постепенно очищается, проходя через её слои, поэтому он делается без дна и устанавливается на фильтрующий слой из гравия, битого кирпича или щебня. Откачивать его приходится реже.

Существует и более совершенная конструкция канализационных колодцев – септик, в котором происходит ступенчатая очистка сточных вод, но он должен проектироваться и монтироваться специалистами.

Делаем канализацию в частном доме и выбираем уклон трубы

Прежде всего, делаем канализацию в частном доме работоспособной и устойчивой к загрязнению. Для этого нужно выбрать правильный уклон трубы канализации. С выпускной трубой стояк соединяют двумя отводами по 135°, что дает более плавный поворот, чем один отвод в 90°. Выпускную трубу пропускают через фундамент ниже уровня поверхности грунта, тщательно утепляют во избежание промерзания сточных вод. Точный уклон канализации в частном доме может рассчитываться с учетом различных факторов внешнего влияния.

Стыки чугунных труб конопатят просмоленной прядью или шнуром, а затем зачеканивают глиной или влажным цементным раствором; стыки асбестоцементных труб соединяют асбестоцементными муфтами (их можно нарезать из труб большего диаметра), затем зачеканивают просмоленной прядью с влажным цементным раствором; пластиковые раструбные трубы соединяют уплотнительными резиновыми кольцами, которые прилагаются в комплекте к трубам. Трубы всегда укладывают раструбами навстречу потоку жидкости.

При длине выпуска менее 15 м (для диаметра выпуска 100 мм) и при условии, что на выпуске нет поворотов, смотровые колодцы не делают. Если длина выпуска более 15 м, смотровой колодец необходим, прежде всего, для прочистки в случае засоров. Первый колодец делают на расстоянии 5-8 м от дома, а следующие — в точках поворота выпуска. По прямой смотровые колодцы ставят через 40-50 м (соответственно для труб диаметром 125-150мм).

Самостоятельные гидрогеологические изыскания

Чтобы узнать уровень залегания грунтовых вод на участке, самый надежный, но трудоемкий и дорогостоящий способ — пробное бурение. В частном строительстве его применяют редко, т.к. стоимость услуг профессионалов, использующих специальные приборы, высока.

Если на соседних участках есть колодцы, можно спросить, какой они глубины, пригодна ли для питья вода в них, не пересыхают ли летом. Можно узнать состав грунта и оценить реальность выполнения земляных работ своими силами (в крепких и средних грунтах выкопать шахту трудно или невозможно). Иногда после опроса выясняется, что для обеспечения автономного водоснабжения необходимо бурить скважину до артезианских вод.

Как сделать поворотный ревизионный колодец своими руками

Сделать поворотный колодец для частной канализации своими руками – не проблема, если предусмотрена покупка подготовленного к установке резервуара из легких материалов. Намного сложнее установить железобетонную конструкцию – для монтажа понадобятся помощники и желательно техника.

Подготовка к монтажу

Оптимальные условия для монтажа – прокладка трубопровода в широкой траншее с удобным доступом к месту, где планируется поворот.

Проще работать на открытой площадке

Если установку нужно проводить на ограниченной площади, сначала выкапывают углубление вокруг участка трубы в повороте, месте стыка или соединения нескольких веток. Диаметр выкопанной ямы должен превышать диаметр устанавливаемой конструкции на 30 – 40 см.

Углубление вокруг поворота

Яму выкапывают ниже уровня прокладки труб. Дно обязательно выравнивают, трамбуют. Под трубопровод в месте поворота устанавливают бетонную плиту. На твердых породах достаточно выполнить засыпку гравием и обустроить песчаную подушку высотой до 15 см.

Перед установкой поворотного колодца проверяют корректность глубины: с учетом толщины днища нижний край канализационной трубы должен находиться на расстоянии 5 – 10 см от поверхности дна внутри емкости.

Установка заводских пластиковых конструкций

Пластиковые и композитные поворотные канализационные колодцы можно устанавливать на песчаное, бетонное основание. Перед монтажом проверяют грунт на наличие острых камней, которые могут повредить пластик. Все валуны извлекают.

Емкость устанавливают на твердое и ровное дно

Трубы внутри емкости должны опираться на прочное основание. Для фиксации под нижний край канализационной трубы укладывают впритык гладкие твердые куски досок.

Если резервуар не оборудован патрубками, отверстия под вход и выход трубопровода вырезают ножовкой или электропилой, оставляя зазоры в 1 — 1,5 см по диаметру. После установки отверстия герметизируют изоляцией: жидкими герметиками, минеральной ватой.

Установка поворота без заводских патрубков

Сборные полимерные колодцы устанавливают, начиная с фиксации нижней части к трубопроводу.

Раструбы устанавливают по направлению к потоку. После установки днища наращивают стенки.

Монтаж донной части сборного пластикового резервуара

Емкости с заводской разводкой не требуют герметизации: достаточно проверить соединения на герметичность.

Установленный поворот из полиэтилена

Монтаж колодца из бетона

Перед установкой первого кольца канализационного поворотного колодца необходимо сделать разметку под места входа и выхода трубы, перфоратором сформировать отверстия немного большего диаметра. Пробивать бетон в узком котловане – неудобно.

Поворот из железобетонного кольца

Устанавливают кольцо на плиту или залитую раствором площадку. В твердом и сухом грунте допускается монтаж на гравийное основание. Можно купить готовый колодец с глухим днищем – под такую конструкцию достаточно сделать песчаную подсыпку.

Кольцо с днищем на песчаной подушке

После установки выполняют соединения труб, разветвителей внутри кольца. Между основанием и нижним краем трубы впритык укладывают жесткие подпорки.

Соединение элементов поворота

На участках с резким изгибом обязательно устанавливают тройник с наружной заглушкой по верхнему краю. Через отверстие можно будет прочистить поворот в случае засорения.

Тройник для проверки состояния и прочистки трубы

Отверстия в стенках герметизируют раствором. Наружные стенки шахты обязательно обмазывают битумом, или используют рулонную изоляцию – пленку, минеральную вату. В качестве термозащиты можно применить остатки листового пенополистирола. Бетонные кольца слабо противостоят промерзанию, поэтому утепление конструкции — обязательно.

Герметизация врезки

Колодец для водоснабжения

Питьевой колодец предназначен для подъема на поверхность чистой грунтовой воды. С учетом этого он отличается значительно большей глубиной шахты (в среднем 12-15 м, но иногда и более 20 м). Конструкция его включает как подземную, так наземную (оголовок) часть.

Подземная система представляет собой шахту или скважину с прочными, герметичными стенками и естественным дном с фильтрующей способностью. В задачу колодезного ствола входит сбор достаточного объема чистой воды, исключая ее загрязнение через боковые стенки от осадков, паводковых вод и т.д. Конструкция подземной части должна иметь достаточную механическую прочность, надежно противостоящую грунтовой подвижке, зимнему промерзанию и влиянию иных факторов.

Наземная часть обеспечивает такие функции: подъем и распределение воды, защита колодца от внешних воздействий (грязь, осадки и т.д.). Она включает следующие необходимые конструктивные элементы: обустроенный колодезный выход на поверхность, подъемное устройство и защитные конструкции (навес, кровля, люк и т.п.). Наиболее популярным типом подъемного механизма является ворот с ручным приводом и закрепленным на нем тросом с ведром.

Альтернативы дренажному септику

Современным устройством, позволяющим очистить сточную воду на 90% и более, является станция глубокой очистки.

Устройства биологической фильтрации оборудуются тремя степенями очистки$

  • биологическая очистка бактериями;
  • механическая фильтрация сетками;
  • окончательная чистка химическими соединениями.

Самостоятельно произвести монтаж такой канализации не получится. Станции выпускаются единой емкостью, разделенной внутри на несколько отсеков. Устройство энергозависимо.

Компрессорная установка нагнетает воздух в аэробный отсек для повышенной жизнедеятельности бактерий. Процент очистки воды, в зависимости от модели септика, достигает более 90%.

При отключении электропитания, бактерии будут продолжать жизнедеятельность до двух дней. После этого срока установка теряет свою эффективность. На выращивание новой культуры уйдет несколько дней

Глубокая очистка органики позволяет использовать отработанную воду для полива растений. Для этого устанавливается накопительный резервуар с насосом.

Станции глубокой очистки целесообразно применять, когда грунтовая вода расположена слишком близко к поверхности земли. Также если на участке глинистый грунт, естественный дренаж будет затруднителен.

Кроме биологического септика выходом из ситуации может послужить герметичный резервуар. Его придется часто откачивать, но других проблем у вас не будет.

Подготовка основания

Чтобы правильно смонтировать канализационную шахту и подключить ее к системе труб, особое внимание нужно уделить обустройству дна котлована. Как правило, для сборки очистных сооружений используют ЖБ колодцы. В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги

Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже

В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги. Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже.

Итак, устройство колодца накопительного типа предполагает следующую отделку дна котлована:

  1. Слоем в 15-20 см засыпают мелкофракционную щебенку или гравий;
  2. После этого минеральную подушку заливают бетонным раствором;
  3. Чтобы вода из системы уходила самотеком, нужно сделать небольшой уклон днища в сторону отводящей трубы.

Как сделать фильтрационный колодец

Поглотительные колодцы можно построить из обожженного кирпича или бутового камня, но его строительство требует немалых усилий. Поэтому чаще стенки колодца делают из железобетонных колец. Сегодня также получили широкое распространение пластиковые конструкции. Их можно изготовить своими руками из пластиковых труб или купить готовые.

Вариант №1 – кирпичная конструкция

Конструкция из кирпича может быть как круглой, так и квадратной формы. Обычно строят круглые колодцы, которые наиболее удобны в использовании. Сооружение для фильтрации канализационных стоков должно быть углублено в землю на 2,5 метра, диаметром не более 2 х 2 метра.

Котлован роется с таким расчетом, что между землей и наружными стенами колодца будет находиться слой щебня, гравия или битого кирпича толщиной до 40 см. Высота засыпки – один метр. Стены на уровне фильтра должны быть водопроницаемыми.

Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.

При строительстве колодца необходимо в кладке делать щели для выхода очищенной воды в грунт

На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие  – сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.

В место, куда льется вода, необходимо проложить пластиковый лист, чтобы предотвратить размывание фильтра. Сверху конструкция закрывается крышкой или люком диаметром 70 см. Также в колодце необходимо сделать вентиляционную трубу сечением 10 см. Она должна возвышаться над землей на 50-70 см.

Пошаговую инструкцию по сооружению сливной ямы из кирпича вы найдете в этом материале.

Вариант №2 – сооружение из бетонных колец

Для устройства фильтрационного колодца понадобятся три железобетонных кольца. Одно из них, должно иметь отверстия диаметром около 5 см. Можно купить кольцо с перфорацией или сделать дырки при помощи коронки по бетону. Также нужно проделать отверстие под впускную трубу.

На фото показан и подробно описан процесс установки бетонных колец для обустройства колодца

Необходимо выкопать котлован, ширина которого на 40 см больше диаметра кольца. Перфорированное кольцо устанавливается в нижней части конструкции. Яму можно не выкапывать, а только немного углубить площадку, на которой предполагается делать  колодец.

Поставить первое кольцо на землю и выбирать землю изнутри. Постепенно оно под тяжестью своего веса будет опускаться вниз. Таким же образом устанавливаются и два верхних кольца.

После этого нужно сделать донный фильтр из щебня или гравия высотой до одного метра и засыпать тем же материалом наружные стенки колодца на уровень фильтрующего слоя. Люк и вентиляционная труба устанавливаются так же как в кирпичном колодце.

Еще один вариант обустройства септика из бетонных колец можно прочесть здесь.

Вариант №3 – колодец из старых покрышек

Самый недорогой способ сделать фильтрующий колодец – изготовить его из использованных шин. Такая конструкция может обеспечить фильтрацию канализационных стоков семьи из трех человек. В основном такой колодец делают на дачных участках, поскольку зимой резина промерзает и жизнедеятельность бактерий замедляется, а при очень низких температурах и вовсе останавливается.

Изготавливается колодец очень просто – покрышки устанавливаются одна на другую и скрепляются между собой пластиковыми хомутами. Стыки промазываются герметиком. Все остальные элементы конструкции изготавливаются в том же порядке, что и в колодцах, выполненных из других материалов.

Схема установки поглотительного колодца из старых автомобильных покрышек. Количество шин рассчитывается исходя из их размера и необходимой глубины колодца

Вариант №4 – пластиковые фильтрующие емкости

Например, российская компания ПОЛЕКС-ФК, чья продукции получила хорошие оценки потребителей. Фильтрующие колодцы производятся разных объемов (от 1200х1500 до 2000х3000 мм), что позволяет подобрать изделие исходя из суточного расхода воды в индивидуальном хозяйстве.

Емкости изготавливаются из коррозийно устойчивого прочного пластика, стенки шахты выполнены из первичного полиэтилена. Нижний отсек резервуара покрыт биопленкой и  заполнен фильтрующим слоем из щебня, гравия и шлака.


Фильтрующий колодец из пластика с трехступенчатой системой фильтрации обеспечивает эффективную очистку воды от примесей

Выводы и полезное видео по теме

Видео #1. Как сделать выгребную яму из покрышек своими силами:

Видео #2. Этапы строительства колодца канализации из бетонных колец:

Видео #3. Как правильно выполнить скрепление колодезных колец из бетона:

Сделать своими силами канализационный колодец можно из разных стройматериалов при минимуме приложенных усилий и потраченных средств. Сложностей здесь нет, главное правильно запроектировать всю систему канализации и грамотно подобрать для ее наружной составляющей место на участке.

Сверху сточный резервуар можно замаскировать съемной клумбой или искусственным валуном.

Расскажите, как вы устраивали канализационный колодец на собственном дачном участке. Пишите, пожалуйста, комментарии в расположенном ниже блоке. Делитесь впечатлениями, пошаговыми фото процесса сооружения, задавайте вопросы.
