Как проводить измерения мегаомметром

На что обращать внимание при работах с мегаометром

Повышенное напряжение прибора

Выходной мощности генератора мегаомметра вполне достаточно для того, чтобы не только определить появление микротрещин в слое изоляции, но и получить серьезную электрическую травму. По этой причине правила безопасности разрешают пользоваться прибором только обученному и хорошо подготовленному персоналу, допущенному к работам в электроустановках под напряжением. А это минимум третья группа по ТБ. Повышенное напряжение прибора во время замера присутствует на испытуемой схеме, соединительных проводах и клеммах. Для защиты от него применяются специальные щупы, установленные на измерительные провода с усиленной поверхностью изоляции. На концах щупов предохранительными кольцами выделена запретная зона. К ней нельзя прикасаться открытыми частями тела. Иначе можно попасть под действие напряжения. Для манипуляций с измерительными щупами руками берутся за поверхность рабочей зоны. Во время измерений для подключения к схеме используют хорошо заизолированные зажимы типа «крокодил». Применять другие провода и щупы запрещено.

Во время проведения замера на всем испытуемом участке не должно быть людей. Особенно это актуально при замерах сопротивления изоляции длинномерных кабелей, протяженность которых может составить несколько километров.

Наведенное напряжение

Проходящая по проводам линий электропередач энергия обладает большим магнитным полем, которое, изменяясь по синусоидальному закону, наводит во всех металлических проводниках вторичную ЭДС и ток. Его величина на протяженных изделиях может достигать больших величин.

Этот фактор необходимо учитывать по двум причинам, связанным с:

Первая причина заключается в том, что при сборке схемы для замера сопротивления изоляции через измерительный орган мегаомметра потечет ток неизвестной величины и направления, вызванный наводкой электрической энергии. Его значение добавится к показанию прибора от калиброванного напряжения генератора. В итоге две неизвестных величины тока суммируются произвольным образом и создают неразрешимую метрологическую задачу. Измерение сопротивлений электрических цепей, находящихся под любым напряжением, а не только под наведенным, поэтому вообще лишено смысла.

Вторая причина объясняется тем, что работы под наведенным напряжением могут привести к получению электрических травм и требуют строгого соблюдения правил безопасности.

Остаточный заряд

Когда генератор прибора выдает напряжение в измеряемую сеть, то между шиной электрооборудования или проводом линии и контуром земли создается разность потенциалов и образуется емкость, которая получает заряд. После разрыва цепи мегаомметра за счет отключения измерительного провода часть этого потенциала сохраняется: шина или провод обладают емкостным зарядом. Стоит только человеку прикоснуться к этому участку, как он получает электрическую травму от тока разряда через его тело. По этой причине необходимо принимать дополнительные меры безопасности и постоянно пользоваться переносным заземлением с изолированной рукояткой для безопасного снятия емкостного напряжения. Перед подключением мегаомметра к схеме, изоляция которой будет замеряться, всегда необходимо поверять отсутствие на ней напряжения или остаточного заряда. Делают это испытанным индикатором или поверенным вольтметром соответствующих номиналов. После выполнения каждого замера емкостной заряд снимается переносным заземлением с использованием изолирующей штанги и других дополнительных защитных средств.

Обычно мегаомметром необходимо выполнять много замеров. Например, чтобы сделать вывод о качестве изоляции контрольного десятижильного кабеля требуется проверить ее относительно земли и каждой жилы и между всеми жилами поочередно. При каждом замере необходимо пользоваться переносным заземлением. Для быстрой и безопасной работы один конец заземляющего проводника первоначально присоединяют к контуру заземления и оставляют в таком положении до полного завершения работ. Второй конец провода прикрепляют к изоляционной штанге и с ее помощью каждый раз накладывают заземление для снятия остаточного заряда.

Что это такое

Сопротивление изоляции — показатель, который влияет на безопасность работы электрических установок. Также это главный параметр во всех кабелях и проводах, поскольку при эксплуатации они всегда подвергаются разным физическим и другим воздействиям. Согласно понятию из учебника физики это соотношение напряжения, которое приложено к диэлектрическому элементу к току, протекающему через этот элемент.

Сопротивление изоляции что это

Несмотря на то, что кабели сделаны из качественного и долговечного материала, он может выйти из строя вследствие:

  • высокого напряжения и солнечного света;
  • механического повреждения и постановки неправильного температурного режима;
  • неблагоприятной среды эксплуатации.

Чтобы точно выяснить причины повреждений в цепи кабеля или проверить возможность в дальнейшем эксплуатировать изоляцию, необходимо сделать замер сопротивления изоляции.

Обратите внимание! В случае визуального обнаружения изоляции, выполнение измерений уже не требуется. Осуществляя проведение замеров сопротивления изоляции мегаомметром, можно убрать неисправность, предотвратить пожар и аварийную ситуацию, убрать чрезмерно изношенное устройство, устранить короткие замыкания с возможными ударами тока людей

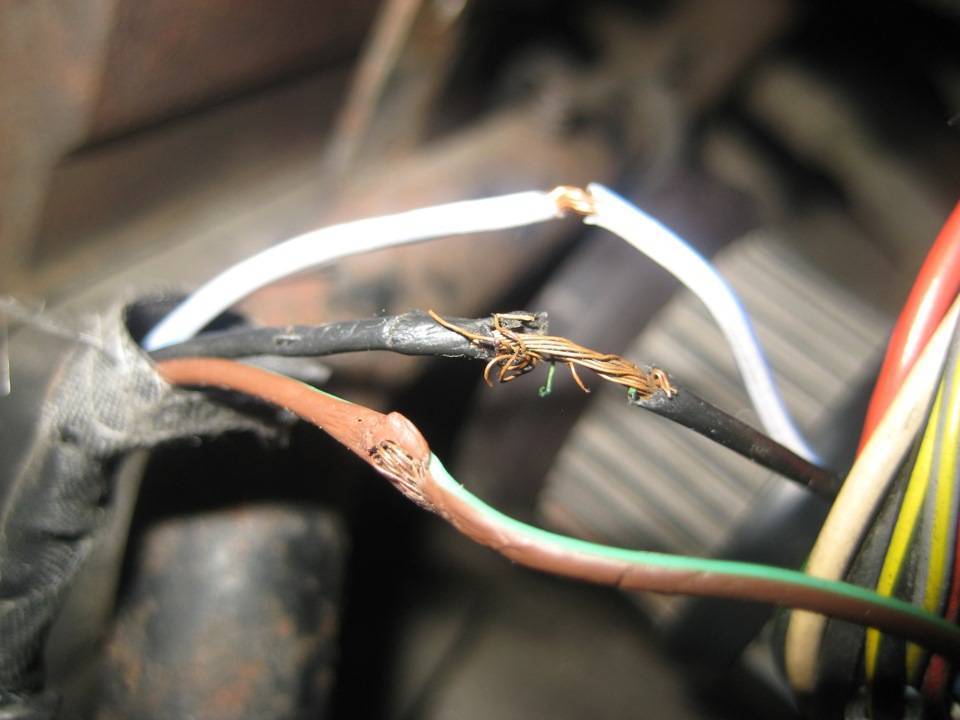

Поврежденный кабель от солнечного света

Измерение сопротивления изоляции кабеля

Часто требуется измерить сопротивление изоляции кабеля или провода. Если вы умеете пользоваться мегаомметром, при проверке одножильного кабеля это займет не более минуты, с многожильными придется возиться дольше. Точное время зависит от количества жил — придется проверять каждую.

Тестовое напряжение выбираете в зависимости от того, в сети с каким напряжением будет работать провод. Если вы планируете его использовать для проводки на 250 или 380 В, можно выставить 1000 В (смотрите таблицу).

Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары

Для проверки сопротивления изоляции одножильного кабеля, один щуп цепляем на жилу, второй — на броню, подаем напряжение. Если брони нет, второй щуп крепим к «земляной» клемме и тоже подаем тестовое напряжение. Смотрим на показания. Если стрелка показывает больше 0,5 МОм, все в норме, провод можно использовать. Если меньше — изоляция пробита и его применять нельзя.

Можно проверить многожильный кабель. Тестирование проводится для каждой жилы отдельно. При этом все остальные проводники скручиваются в один жгут. Если при этом надо проверить еще и пробой на «землю», в общий жгут добавляется еще и провод, подключенный к соответствующей шине.

Если у кабеля имеется экран, металлическая оболочка или броня, они тоже добавляется в жгут

При образовании жгута важно обеспечит хороший контакт

Примерно так же происходит измерение сопротивления изоляции розеточных групп. Из розеток выключают все приборы, отключают питание на щитке. Один щуп устанавливают на клемму заземления, второй — в одну из фаз. Тестовое напряжение — 1000 В (по таблице). Включаем, проверяем. Если измеренное сопротивление больше 0,5 МОм, проводка в норме. Повторяем со второй жилой.

Если электропроводка старого образца — есть только фаза и ноль, тестирование проводят между двумя проводниками. Параметры аналогичны.

Как замерить сопротивление изоляции мегаомметром ЭСО

Первым делом необходимо правильно подключить измерительные провода к самому устройству. На данном этапе могут возникнуть вопросы. Это происходит из за того, что на панели подключения есть четыре отверстия (хотя встречается и три). Рассмотрим их подробнее слева-направо:

  • «Минус» — сюда одинарный конец измерительного провода
  • «Rx» — сюда второй конец двойного провода
  • Данное отверстие в описываемой модели мной не опознано. Однако в ЭСО210/2 сюда перебрасывается провод с Rx при измерениях на пределе 0-5 МОм (отверстие подписано 0,1Rx).
  • «Э» — экран; сюда вставляется штырь двойного провода. А нужен он для устранения влияния тока утечки на измерения. Используется при измерении между фазами.

Подача напряжения осуществляется при нажатии кнопки «сеть». Провод питания подключается в нижней части прибора. Напряжение питания составляет 220В. Берем от розетки или, если она далеко, от удлинителя. Порой кроме компактного мегаомметра надо брать с собой на объект и удлинитель. Хотя, можно и одолжить у местных.

Перед началом измерений надо проверить исправность измерительных проводов, необходимо проверить их целостность. Для этого надо подключить провода и далее:

  • При соединенных проводах сопротивление изоляции должно быть равно нулю
  • При разведенных проводах значение Rx должно быть максимально возможным (говорим, бесконечность — сопротивление воздуха бесконечно, проводимость равна нулю)
  • Если бесконечность при замкнутых, значит провод обломан и надо его заменить
  • Если ноль при разведенных, значит либо они касаются, либо внутри прибора пробой или другая неисправность (не встречал такую ситуацию)

Лично я испытывал следующее оборудование мегаомметром: кабель (жилы, оболочка), турбогенератор (статор, ротор, подстуловая, патрубков), трансформатор, шины, электродвигатель, релейные цепи, трансформаторы тока и ТН.

Таблица пределов измерения мегаомметров ЭСО

Разные модели мегаомметров ЭСО отличаются:

  • регулируемыми пределами измерений (разные шкалы для разных величин измеряемого сопротивления изоляции )
  • подаваемым напряжением постоянного тока (100, 250, 500, 1000, 2500 В)
  • а также способом подачи напряжения (либо просто нажатие кнопки, либо вращение ручки генератора со скоростью 120-144 об/мин, о чем говорит наличие буквы Г в названии модели, ну и ручки собственно).

Характеристики мегаомметров ЭСО210

Основными элементами прибора являются: генератор или трансформатор, преобразователь и электронный измеритель. Электронный измеритель в моделях ЭСО210/1(Г) и ЭСО210/3(Г) выполнен на двух логарифмических усилителях. А в моделях ЭСО210/2(Г) — на двух логарифмических усилителях и повторителе напряжения на операционном усилителе — но эта информация, скорее всего, мало кому пригодится.

Также стоит отметить, что при использовании прибора рекомендуется использовать прерывистый характер работы — одну минуту измерение, две минуты перерыв.

Класс точности прибора 2,5, относительная погрешность 15% от измерененного сопротивления изоляции. То есть намерили 100МОм, а на самом деле это будет сто плюс минус пятнадцать мегаомм. Но и это не точно, так как существуют и другие влияющие факторы — это подробно описано в руководстве мегаомметра по экспуатации…

Как не запутаться в шкалах стрелочного мегаомметра ЭСО210

При работе с данным прибором чаще всего путаются какие концы куда вставлять, а также не сразу ориентируются на какую шкалу смотреть. Но с опытом глаз наметывается и трудностей не возникает.

У первой шкалы нуль справа, у второй и второй умножить на десять нули слева. Не путайте никогда. Нижняя черная шкала, как легко догадаться используется при измерении напряжения, и судя по надписи — как постоянного, так и переменного.

Возможно неопытного юнца испугает логарифмическая шкала, но бояться не стоит. Главное не торопиться и перепроверить несколько раз перед записью в протокол.

Например, первая шкала идет справа налево

… 0,1-0,2-0,3-0,4-0,5-0,6-0,7-0,8-0,9 …

1

… 2-3-4-5-6-7-8-9 …

10

… 20-30-40 …

50

К этому привыкаешь) На второй шкале максимум десять в четвертой — это 10 000 МОм или же 10 ГОм.

50

… 60-70-80-90 …

100

… 200-300-400-500-600-700-800-900 …

1000 (1к)

… 2к-3к-4к-5к-6к-7к-8к-9к …

10000 (10к)

А на «второй умножить на десять» — 100 000 МОм или 100 ГОм.

Некоторые пишут, но никогда не говорят, не ЭСО, а ЭС0. Расшифровки на просторах интернета я не нашел, но кажется мне, что правильно писать букву о, а не ноль. Если вдруг знаете аргументированный ответ как правильно, отпишитесь на почту.

Последние статьи

Самое популярное

Как работает тестер изоляции

Мегаомметр состоит из источника напряжения, амперметра для измерения тока и рабочих щупов.

В современных цифровых тестерах изоляции источником тока является аккумулятор. В устаревших стрелочных моделях используется ручной генератор с динамо-машиной.

У мегаомметров три выходные клеммы, к которым подключают измерительные щупы. Первая клемма – это заземление, вторая – объект или линия, а третья – экран. Обычно клеммы «земля» и «линия» находятся рядом, а клемма «экран» удалена от них.

Когда мастер тестирует сопротивление изоляции к контуру заземления, диагностические провода подключают к клеммам заземления и линии. Когда специалист тестирует сопротивление изоляции между жилами кабеля и экраном, к клемме экрана подключают третий провод.

Мегаомметр генерирует напряжение в сети, к которой подключается с помощью диагностических щупов. А встроенный в прибор амперметр измеряет силу тока. Данные напряжения и силы тока позволяют вычислить сопротивление по закону Ома: R = U/I, где R – сопротивление, U – напряжение, I – сила тока.

Формулировка закона Ома: сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Шкала допустимого сопротивления

Как правило, каждая шкала на предприятии своя, в зависимости от оборудования. Далее даны примеры допустимого изоляционного сопротивления электрических установок, аппаратов, цепей и проводок:

  1. Электроустановка 12 ватт = менее 0,5 МОм;
  2. Аппарат напряжения от 42 до 380 ватт = менее 0,5 МОм;
  3. Электрический инструмент ручного типа в виде трансформатора, переносного светильника = менее 0,5МОм, а в напряжении 2 МОм;
  4. Бытовая стационарная электроплита = 1МОм;
  5. Кран и люфт = 0,5МОм;
  6. Силовая и осветительная электропроводка, распределительная установка, щиток и токопровод = 0,5 МОм;
  7. Вторичная управленческая цепь защиты измерения или сигнализации = 1 МОм и выше;
  8. Цепь управления, цепь питания и цепи напряжения — 1 МОм и выше.

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С МЕГОММЕТРОМ.

По многочисленным просьбам наших покупателей мы разработали и публикуем «Инструкцию по технике безопасности при работе с мегомметром.» Мы считаем что такая инструкция, или подобная этой, должна быть на каждом предприятии которые в своей работе используют мегомметр.

1.Общие требования безопасности.

1.1. Все работы, которые производятся с использованием мегомметра на действующих электроустановках, должны выполняться по наряду илираспоряжению, оформленным письменно.1.2 Для проведения работ по измерению сопротивления изоляции мегомметром в действующихэлектроустановках выше 1000 В должны производиться как минимум двумяработниками: один с группой IV, другой с группой III.Измерение сопротивленияизоляции мегомметром в электроустановках до 1000 В и в недействующих электроустановкахразрешается выполнять одному работнику с группой III.

1.3. Проводники, служащие для подключения мегомметра к токоведущим частям должны бытьсертифицированы и иметь соответствующую изоляцию и изолирующие держатели, обеспечивающиебезопасность производства измерений.

1.4.При измерениях сопротивления изоляции мегомметр необходимо устанавливать на твердой изолированной подставке.1.5 Работник, проводящий измерения мегомметром, должен знать инструкцию по техникебезопасности и инструкцию по эксплуатации прибора.

1.6.Запрещается производить измерений мегомметром :1.6.1. если на одной из цепей двухцепных линий напряжением выше 1000 В, если вторая цепь находится под напряжением;

1.6.2. на одноцепной линии, если она идет параллельно с работающей линией напряжением выше 1000 В; 1.6.3. во время грозы или при её приближении.

2.Требования безопасности перед началом работ.

2.1. Отключить подачу напряжения и убедиться вотсутствии напряжения на токоведущих частях, на которых будут проводитьсяизмерения мегомметром. Повесить навыключатели соответствующие таблички

2.2.Если есть необходимость, то снять с токоведущих частей заряд, путем предварительногоих заземления.

2.3.Поключить мегомметр к токоведущим частям с помощью соединительных проводов с изолирующимидержателями. В электроустановках выше 1000 В, кроме того, необходимопользоваться диэлектрическими перчатками или ковриками.

2.4 Перед началом проведения измерений убедиться в отсутствии людей, работающих на тойчасти электроустановки, к которой присоединен мегомметр, а так же запретитьнаходящимся вблизи лицам прикасаться к токоведущим частям, при необходимости,выставить охрану.

3.Требования безопасности во время проведения измерений мегомметром.

3.1.При работе с мегомметром необходимо соблюдать инструкцию по эксплуатации мегомметраи строго следить за последовательностью действий при проведении измерений.

3.2.Запрещается прикасаться к зажимам мегомметра и токоведущим частям, к которым онприсоединен.

3.3. Запрещается использование не сертифицированных проводников и зажимов, используемых припроведении измерений мегомметром

3.4.После проведения измерений мегомметром необходимо снять с токоведущих частейостаточный заряд путем их кратковременного заземления. Работник, производящийзаземление токоведущих частей, должен пользоваться диэлектрическими перчатками,защитными очками и стоять на изолирующем основании.

При вводе кабеля в эксплуатацию, во время и после ремонтных работ, при проблемах с проводкой — во всех этих случаях требуется проверить состояние изоляции кабеля. Обычный мультиметр может только показать наличие проблемы. А конкретный ее масштаб выяснить можно только при помощи специального прибора — мультиметра. Относится этот прибор к разряду профессиональных, но современные устройства могут иметь несколько функций (измерение других параметров электросетей). Так что некоторые владельцы домов, дач, гаражей предпочитают иметь свой. Как проводить измерения, как пользоваться мегаомметром и поговорим дальше.

Основные типы и марки приборов мегаомметров из моей практики (устройство и принцип работы)

Мегаомметр ЭСО-210

Начнем с простеньких. Итак, первые участники сегодняшнего парада – украинские приборы ЭСО 210/3 и ЭСО 210/3Г. Буква «Г» говорит о том, что прибор работает от внутреннего генератора и имеет ручку. Модель без ручки работает от сети 220В и от кнопки. Они невелики по размеру и удобны в пользовании. Это верные помощники энергетиков. Ими удобно мегерить любое электрооборудование. А еще можно взять после испытания один из концов и разземлять им, ибо концы с обеих сторон имеют металлические наконечники. В моделях с ручкой в качестве источника напряжения выступает генератор переменного тока, в моделях с кнопкой — трансформатор, преобразующий переменное напряжение в постоянное.

Значит, пройдемся по настройкам прибора. Прибором можно испытывать, подавая постоянное напряжение величиной 500, 1000 или 2500 Вольт. Показания появляются на стрелочной шкале, которая имеет несколько пределов, которые переключаются выключателем. Это шкала «I», «II» и «IIx10».

Шкала «I» — нижние цифры верхней шкалы. Отсчет идет справа налево. Значения от 0 до 50 МОм.

Шкала «II» — верхние цифры верхней шкалы. Отсчет идет слева направо. Значения от 50МОм до 10 ГОм.

Шкала «IIx10» — аналогична шкале «II», однако, значения от 500МОм до 100 ГОм.

В приборе также имеется нижняя шкала от 0 до 600 В. Эта шкала имеется в приборе ЭСО-210/3 и при не нажатом положении кнопки подачи напряжения показывает напряжение на концах. В общем, поднесли концы мегаомметра к розетке, и стрелка поднялась до 220В. Но только правильно подключить их надо на измерение напряжения, а не сопротивления изоляции. Один на молнию, а второй на Ux.

При подаче напряжения загорается красная лампочка на шкале, что сигнализирует о наличии напряжения на концах прибора.

Как подсоединить щупы прибора? У нас имеется три отверстия для присоединения щупов – экран, высокое напряжение и третий измерительный (rx, u). Вообще два щупа спарены и один из них подписан. Ошибиться внимательному человеку непросто.

Мегаомметр sonel mic-2510

Шагнем далее и остановим свой взор на мощном польском приборе под названием Sonel – мегаомметр mic-2510. Этот мегаомметр является цифровым. Внешне он очень симпатичный, в комплект входит сумка, в которую складываются щупы типа крокодилы (достаточно мощные и надежные) и втычные. Кроме того, в комплект входит зарядное устройство. Сам же прибор работает на батарейке, что достаточно удобно. Не требуется подключение к сети и не требуется вращение ручки, как у старых моделей отечественных мегаомметров. Также имеется лента, для удобного расположения на шее. Вначале это казалось мне не очень удобно, но в итоге к этому привыкаешь и осознаешь все достоинства. Кроме надежной батарейки к плюсам можно отнести возможность подачи напряжения без поддержания кнопки. Для этого вначале нажимаешь старт, потом «энтер» и всё – следи за показаниями и не подпускай никого под напряжение.

Этим прибором можно измерять следующие величины двухпроводным способом и трехпроводным. Трехпроводный способ используется для измерений, где необходимо исключить влияние поверхностных токов – трансформаторы, кабели с экраном.

Также прибором можно измерять температуру с помощью термодатчиков, напряжение до 600 вольт, низкоомное сопротивление контактов.

Шкала прибора имеет значения 100, 250, 500, 1000, 2500 Вольт. Это достаточно широкий диапазон, который может удовлетворить нужды инженеров при проведении самых различных испытаний. От коэффициента абсорбции, до коэффициента поляризации. Максимально измеряемое сопротивление изоляции, которое способен измерить прибор составляет 2000 ГОм — впечатляющая величина.

Коэффициент поляризации характеризует степень старения изоляции. Чем он меньше, тем более изоляция изношена. Коэффициент поляризации на 2500В и замеряем сопротивление изоляции через 60 и 600с или через 1 и 10минут. Если он больше двух, то всё хорошо, если от 1 до 2 – то изоляция сомнительна, если же коэффициент поляризации меньше 1 – время бить тревогу. Западные шеф-инженеры не приветствуют высоковольтные испытания, тем же АИДом, а рады провести мегер-тест на 5кВ или 2,5кВ с измерением данного коэффициента.

Коэффициент абсорбции это отношения сопротивления изоляции через 60 и 15 секунд. Этот коэффициент характеризует увлажненность изоляции. Если он стремится к единице, то необходимо поднимать вопрос о сушке изоляции. Более подробно о его величине для разного типа оборудования описано в нормах испытания электрооборудования вашей страны.

В процессе работы я встречался и с другими приборами, но именно эти два показывают, как далеко шагнул прогресс в процессе производства мегаомметров. У каждого из увиденных мною приборов есть свои плюсы и минусы.

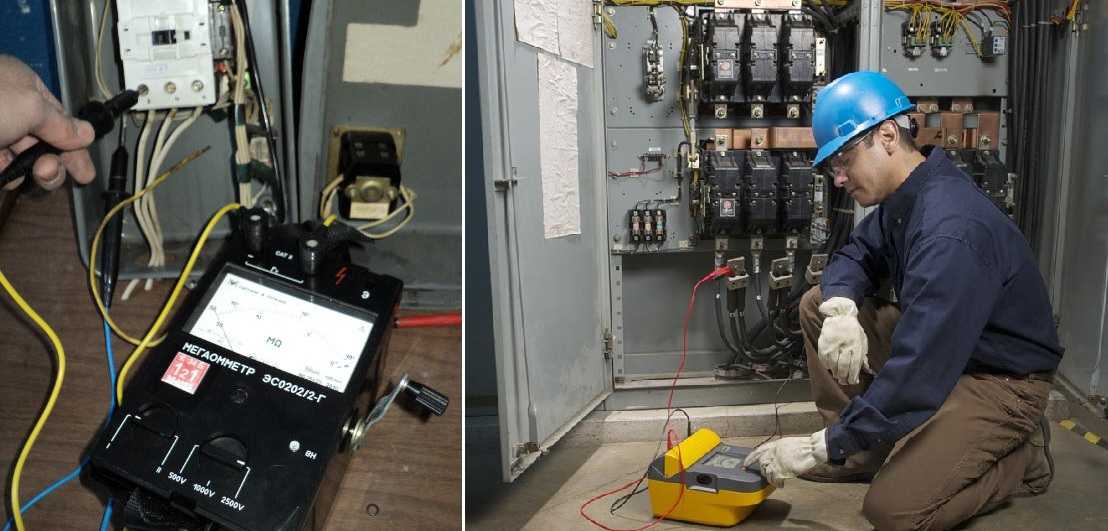

Измерения мегаомметром

Сам процесс измерения несложен, но проводить его надо строго соблюдая правила и очередность действий. При поверке создается высокое напряжение, что при небрежном отношении может быть опасным. Потому внимательно читаем правила и строго их придерживаемся.

Измерение сопротивления изоляции одной жилы к экрану

Подготовка к работе

Перед тем как пользоваться мегаомметром необходимо провести подготовительные работы. Для начала тестируемые цепи отключаются от нагрузки. Если измеряется сопротивление изоляции в домашней проводке, отключаем питание при помощи рубильника или выкручиваем пробки. При измерении кабелей розеточных групп, из розеток вынуть все вилки. При измерении проводки для освещения, из всех осветительных приборов (люстр, бра, точечных светильников) выкрутить лампочки. Только в таком виде — без нагрузки — кабели и провода можно проверять.

При проверке сопротивления изоляции домашней электропроводки выключить все приборы, вытащив их из розеток, выкрутить лампочки

Еще один этап подготовки к работе с мегаомметром — подсоединение переносного заземления. Оно необходимо для снятия остаточного напряжения в измеряемых цепях. К шине заземления в щитке крепится медный многожильный провод сечением не менее 1,5 квадрата. Второй его конец зачищается от изоляции, крепится к сухой палке. Провод надо прикрепить так, чтобы медью было удобно прикасаться к проводникам.

Требования по безопасности

На предприятиях измерения мегаомметром могут проводить работники с группой электробезопасности 3 и выше. Даже если измерения проводиться будут дома, надо действовать придерживаясь правил безопасности. Для этого перед тем как пользоваться мегаомметром надо выучить инструкцию. По инструкции надо:

Работать в диэлектрических перчатках (этим пунктом практически всегда пренебрегают, хотя, наверное, зря).
Перед началом работы подготовить линии, убедиться в отсутствии на линии людей

На предприятиях предписывают вывесить предупредительные плакаты («Не включать» и «Осторожно высокое напряжение»). Если измеряется длинная линия, аналогично можно поступить и в домашних условиях — лучше перестраховаться и повесть на щитке предупредительный плакат, чем лечить последствия поражения электротоком.
Все время держать щупы за изолированные рукоятки

Они имеют упоры для пальцев и рассчитаны на защиту от высокого напряжения.
Перед тем, как пользоваться мегаомметром, при помощи переносного заземления снять с линии остаточное напряжение. Так же поступать после каждого измерения.

Держать щупы только за изолированные рукоятки

Особое внимание уделите остаточному напряжению. При большой протяженности тестируемой линии накапливается значительный заряд, способный нанести даже летальные повреждения

Подключение мегаомметра к тестируемой линии

В стандартную комплектацию входит три щупа. Один из низ имеет с одной стороны два наконечника. Он используется при измерениях экранированных кабелей для устранения токов утечки (щуп с буквой «Э» цепляется к кабельному экрану).

В верхней части прибора есть три гнезда, в которые подключаются щупы. Они промаркированы буквами:

  • З — для подключения защитного заземления;
  • Л — линия (подключается тестируемая линия);
  • Э — экран (используется, если необходимо исключить токи утечки).

Как пользоваться мегаомметром: стандартна комплектация большинства устройств

При подготовке к работе в гнездо «Л» и «З» вставляются одинарные щупы. Так проводится большинство измерений. Только если надо исключить токи утечки берут двойной щуп. Один его наконечник с буквой «Э» вставляют в гнездо с аналогичной надписью, второй — в гнездо «Л».

Далее, при помощи зажимов-крокодилов, подключаем аппарат к измеряемой линии:

  • Если надо измерить сопротивление изоляции между жилами кабеля, оба щупа цепляем на оголенную часть проводов.
  • Если проверяется «пробой на землю», один щуп крепим к проводу, второй — к клемме «земля».

Других вариантов нет. Разве что с описанным выше случаем с экранированным кабелем. Но их в частных домах и квартирах практически не используют. Если все-таки есть кабель с экраном и надо исключить токи утечки, используем щуп с раздвоенным концом, провода экранирующей оплетки скручиваем в жгут и добавляем в общий пучок измеряемых проводов.

Проводим измерения

Теперь конкретно о том, как пользоваться мегаомметром. После того, как установили щупы на мегаомметре, надо выбрать тестовое напряжение. Для этого есть специальные таблицы в которых указывается, каким напряжением необходимо проверять сопротивление изоляции для самых разных приборов и устройств, а также какое сопротивление можно считать «нормальным».

Что это такое

Мегомметр — это омметр с особой конструкцией для тестирования сопротивления. Требование государственных норм по безопасности электроустановок обязывает проводить испытания на прочность изоляции до ввода электрооборудования в эксплуатацию, а также при обслуживании его электротехническим персоналом. Для этого цели используют мегомметры, обеспечивающих высокое напряжение постоянного тока от 500 В до 5 кВ и даже 15 кВ в соответствии с указанной токовой емкостью. Допустимые параметры по сопротивлению изолятора — от 1 до 10 МОм, в зависимости от условий эксплуатации.

Что такое мегомметр

Мегомметр имеет следующие элементы:

  1. В механических приборах динамомашина запускаемая измерителем с помощью вращения ручки с разрешённой частотой 2 об/сек, создает напряжение.
  2. Электронные приборы запитываются от источников: сеть, аккумуляторные устройства. Они работают с использованием закона Ома. Измеряется ток, проходящий между 2-мя включенными точками, например, 2 жилы кабеля, жилой и землей или другие варианты подключения.
  3. Замер осуществляются по эталонному напряжению, указанному изначально в режимных картах обслуживания электрооборудования.
  4. Прибор, использует напряжение и ток, и на их базе вычисляет сопротивление изоляции.
  5. Генератор вырабатывает постоянное напряжение.
  6. Устройство имеет возможность изменять диапазоны тестирования тумблером-переключателем, коммутирующим разные сопротивления изменяющих режим замеров и исходящее напряжение.

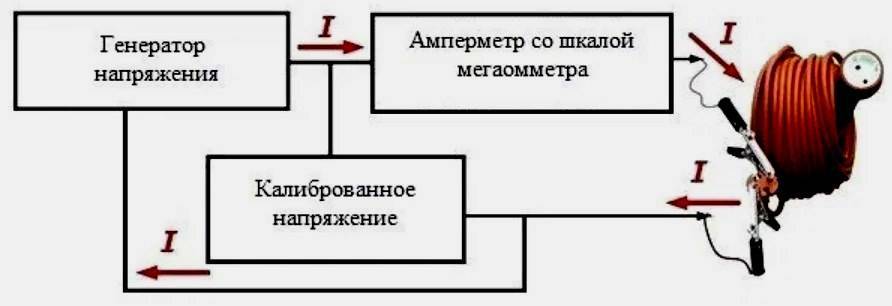

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

  • Аналоговые (электромеханические) – мегаомметры старого образца. Аналоговый мегаомметр
  • Цифровые (электронные) – современные измерительные устройства. Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

  1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
  2. Аналоговый амперметр.
  3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
  4. Сопротивления.
  5. Переключатель измерений кОм/Мом.
  6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
На отображаемые данные влияет равномерность вращения динамо-машины.
Часто в процессе измерения приходится задействовать усилия двух человек

Причем один из них выполняет сугубо физическую работу, – вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
