Самостоятельное подключение стиральной машины

Этап #6 — подключение к электрической сети

Конкретные сведения, как правильно подключить только что купленную стиральную машину к электросети, можно прочитать в инструкции

Особое внимание требуется уделять правилам безопасности, поскольку прибор имеет высокий уровень электропотребления (1,5 – 2,5 кВт), а также контактирует с водой

Для подключения агрегата к электросети важно тщательно подобрать розетку. Устройство должно обязательно иметь заземление, кроме того, желательно выбирать модель с крышкой. Как правило, для подключения своими руками стиральной машины необходима трехпроводная розетка, в которой имеется фаза, ноль и тщательно заизолированный заземляющий провод

Распределительный щит заземляется путем применения специальной шины сечением не менее 0,3 см

Как правило, для подключения своими руками стиральной машины необходима трехпроводная розетка, в которой имеется фаза, ноль и тщательно заизолированный заземляющий провод. Распределительный щит заземляется путем применения специальной шины сечением не менее 0,3 см.

При подключении желательно соблюдать несколько рекомендаций:

Оптимальный вариант – индивидуальная подводка питания. В этом случае стиралка запитывается от распределительного щитка по отдельному вводу, а подача электроэнергии происходит по дополнительно проложенным питающим кабелям. Чтобы провода не портили интерьер, их можно поместить в аккуратные пластиковые короба.

Применение специализированных приборов электрической защиты. Помимо обязательных автоматических выключателей в линию электропитания машины-автомата рекомендуется дополнительно вмонтировать устройство защитного отключения (УЗО).

Строгое соответствие всех компонентов электрических схем требованиям/техническим/эксплуатационным характеристикам

Для проведения проводки важно применять трехжильные кабели, при этом площадь поперечного сечения должна превышать 1,5 кв.см.

Подключение розетки по схеме, указанной в инструкции. Важно соблюдать обязательное условие – наличие защитного заземления

Подключение провода в обязательном порядке производится к заземляющей шине распределительного щитка.

Подсоединение проводника к отопительным или водопроводным коммуникациям строго запрещено, поскольку это может привести не только к выходу машины из строя, но и к созданию аварийных ситуаций.

Лучше отдать предпочтение розеткам с IP44-IP65 при выборе моделей, имеющим высокую степень безопасности; желательно, чтобы они имели крышку, защищающую от влаги, и керамическую основу.

Следует избегать удлинителей, тройников и переходников при подключении стиральной машины: неизбежные в этом случае дополнительные соединения могут провоцировать повышение температуры в контактах, что ведет к поломке агрегата.

Нежелательно, чтобы розетка для машины-автомат находилась в помещениях с постоянной повышенной влажностью. Если хватает длины электрического шнура, питающее устройство лучше разместить в соседнем пространстве, например, коридоре.

Подключение шланга для подачи воды

Обычно при монтаже системы водопровода, во время ремонта квартиры или дома, заранее предусматриваются места установки бытовых агрегатов, работа которых связана с использованием воды. Это прежде всего стиральные и посудомоечные машины. В этих местах опытный монтажник обязательно устанавливает специальные краны подключения. К ним впоследствии и подсоединяют специальные шланги для подачи воды.

Обычная размерность кранов ½ и ¾ с наружной резьбой. Эту размерность имеют и гайки шлангов. Подключение осуществляется при закрытом кране.

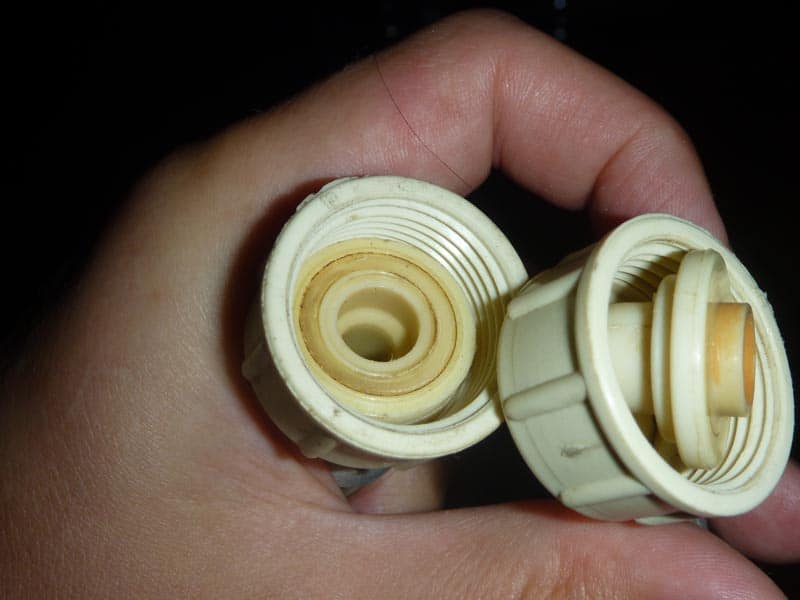

Перед тем как прикрутить трубку, необходимо убедиться в наличии герметизирующих прокладок. Бывает, что они идут в комплекте и требуют установки. В некоторых случаях они просто теряются при транспортировке. Убедившись в наличии прокладок, можно подключать водяной шланг.

Обычно со стороны подключения к штуцеру машинки, трубка имеет Г-образную форму под 90 градусов для удобного подсоединения. Придерживая трубку от перекручивания, необходимо накрутить гайки на кран подключения и на штуцер. Последовательность в данном случае роли не играет. Главное, чтобы при установке агрегата, патрубок не перекручивался и не перегибался. С открытием водопроводного крана, подключение можно считать законченным.

Советы, рекомендации и ошибки которые могут произойти в процессе монтажа слива к канализации и подсоединения к водопроводу

Главное, что можно порекомендовать во время монтажа любой бытовой техники, это внимательно изучать указания в технической документации. Даже опытный человек, устанавливающий стиральную машину, может столкнуться с новинками устройства и технологии установки, с которыми ранее не сталкивался.

Далее, нужно уяснить следующие обстоятельства:

Проверить давление в водопроводе – насколько оно соответствует требованиям и паспортным характеристикам устанавливаемого оборудования. Аналогично, нужно просчитать загрузку линии электроснабжения, чтобы оставшейся мощности было достаточно для подключения всего имеющегося оборудования. Если ее недостаточно, можно использовать оборудование поочередно, хотя это и очень неудобно. При распаковке стиралки нужно дополнительно убедится в том, что извлечена проставка под барабаном и транспортировочные винты. Если на дренажной системе агрегата отсутствует обратный клапан, возможно появление запаха канализации в помещении и снижение качества стирки вплоть до неприемлемого. Можно приобрести встраиваемый клапан и установить его. Такие устройства есть на строительном рынке. Все резьбовые соединения должны быть герметизированы

С осторожностью нужно использовать паклю при подключении штатных шлангов. Она склонна к разбуханию и может порвать пластиковые гайки

Смотреть видео – ошибки подсоединения к водопроводу и канализации

Бытовое оборудование на современном рынке имеет очень высокую степень готовности к работе. Внимательно изучив требования инструкций, с установкой справится любой человек.

Осуществляем подготовку

Прежде всего выполняем подготовительные работы: выбираем идеальное месторасположение для установки. Самые распространенные места — это ванная комната и кухня. При выборе точки, куда можно будет установить стиральную машину автомат, следует придерживаться таких факторов:

• близкое расположение водопровода, канализации и электрической сети, чтобы осуществить подключение бытового прибора;
• гармония с окружающим интерьером;
• ровная поверхность покрытия пола;
• удобная установка и эксплуатация.

Среди пользователей иногда разгораются споры о месте расположения агрегата. Одни утверждают, что подключение стиральной машины на кухне — это лучший вариант ее установки, другие отдают предпочтение ванной комнате.

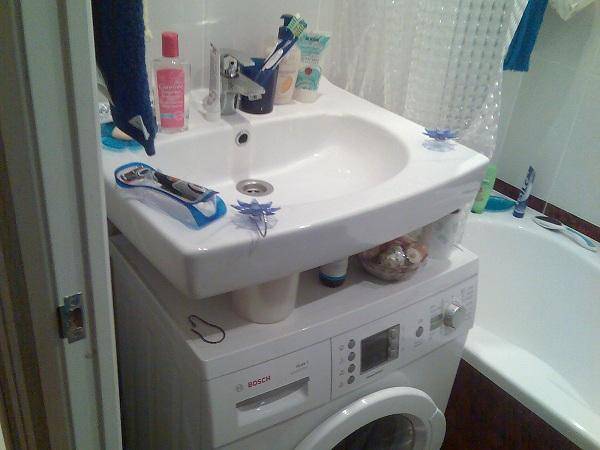

В некоторых городских квартирах эта комната довольно небольших размеров, в таком случае можно поместить вашу помощницу под раковину, только до покупки сделать необходимые замеры, чтобы правильно подобрать высоту.

Специалисты имеют свою точку зрения в вопросах установки:

1. Стандартное размещение — в ванной комнате, где легкий доступ к коммуникациям, а пол выложен плиткой.
2. Кухня считается приемлемым вариантом, чтобы сэкономить место в маленькой ванной комнате, но на этом плюсы заканчиваются.
3. Установка в прихожей как крайний вариант. Плюсы — нет нужды искать место на кухне или в ванной, минусы — нужна дополнительная прокладка коммуникаций, и подключение к сети водопровода будет проблематичным.

Когда продуманы все варианты и выбрано место установки, то приступаем к следующему этапу подготовки — демонтажу деталей стиралки, выполняющих роль стопоров, демпферов во время транспортировки.

В первую очередь удаляем транспортировочные болты, затем распорные бруски из дерева, страховочные скобы. В инструкции по эксплуатации вы найдете пункт «как самостоятельно разблокировать бытовой прибор», где все подробно описано.

Ориентировочные цены на подключение стиральной машины профессионалами

Для тех, кто доверяет работе профессиональных сантехников больше, чем самому себе, представляем небольшой прайс на подобные услуги. Но не спешите вызывать самых дешёвых специалистов. Подобный ценник может объясняться их некомпетентностью, что может отозваться вам «звонкой монетой в кошельке» при переделке их работы. На образование цены на подобные услуги влияет несколько факторов:

• модель машинки – некоторые мастера категорически настаивают, что с некоторыми моделями всё сложно, поэтому дорого;
• уровень сложности работы;
• приобретение дополнительных фитингов и шлангов;
• регион.

В принципе, цены на подобные услуги находятся в небольшом диапазоне.

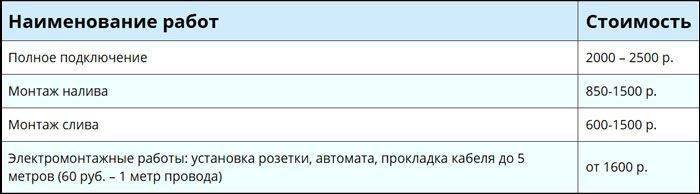

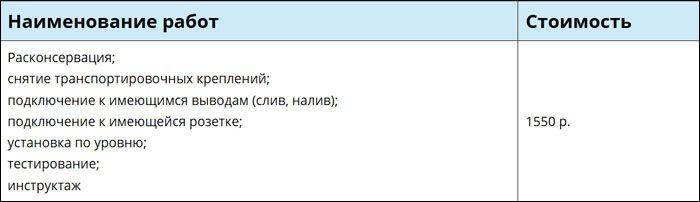

Цены на услуги

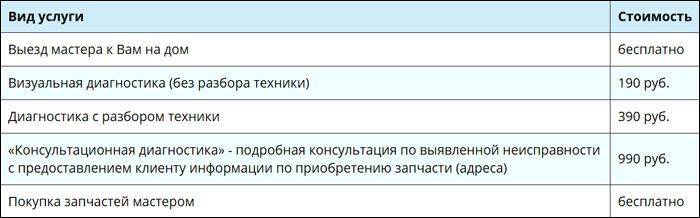

Цены на услугиСтоимость нестандартного подключения

Покупка хорошей и качественной стиральной машинки в надежде на её долговечную работу – это только 50% процентов успеха

Также немаловажно грамотно её подсоединить ко всем коммуникациям. Если подобные работы сделать неверно, можно нарушить всю водопроводную систему, что приведёт к её полной замене

Так зачем доводить до такого, когда можно просто следовать инструкциям и произвести подключение правильно?

Установка стиральной машины

Перед началом установки стиральную машину освобождают от упаковки, осматривают, проверяя целостность, и снимают стопорные болты. Устанавливаются они производителем еще на заводе и предназначаются для фиксации барабана во время транспортировки. А вот оставлять их в машине после установки нельзя, так как это приводит к поломке ходовой части. Болты скручивают рожковым ключом и вынимают из корпуса вместе с пластиковыми втулками, а в отверстия вставляют заглушки, идущие в комплекте.

На новой машинке нужно открутить транспортные винты и вынуть пробки

Транспортные болты удерживают всю подвеску барабана в фиксированном состоянии, дабы не повредить ее при транспортировке

Заглушка

Теперь можно приступать к установке.

Шаг 1. Стиральную машину ставят на выбранное место, укладывают на верхнюю крышку уровень, регулируют высоту при помощи ножек. Машина должна стоять ровно, без перекосов, не слишком плотно к стене. По бокам тоже должны оставаться хотя бы небольшие зазоры между стенками машины и мебелью или сантехникой.

Машинку нужно выровнять по уровню

Ножки машинки

Шаг 2. Убедившись в правильности размещения, машину немного выдвигают вперед, чтобы облегчить доступ к коммуникациям.

Шаг 3. Выполняют подключение к водопроводу. Берут шланг подачи воды, вставляют с одной стороны фильтр (обычно он идет  в комплекте), прикручивают к штуцеру на задней стенке машины, второй конец к проходному крану на водопроводной трубе, предварительно вставив прокладку.

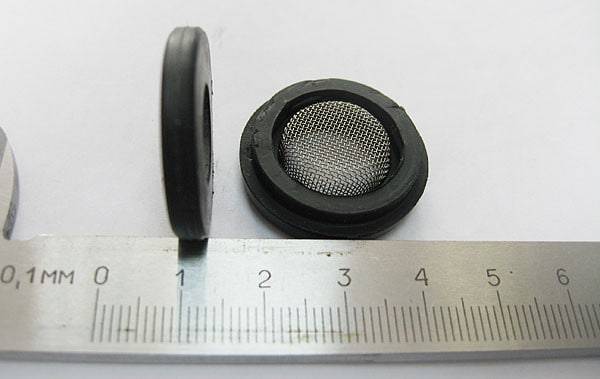

Фильтр может быть установлен в виде сеточки в шланге, либо в корпусе стиральной машинки

Шланг наливной

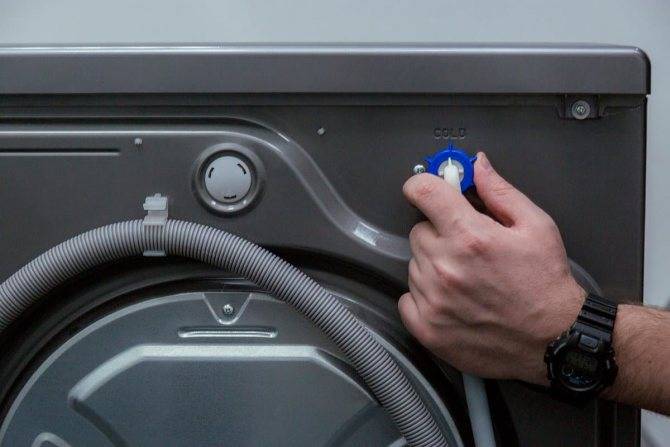

Один конец шланга прикручивается к машинке

Подключение наливного шланга

Шаг 4. Следующим подключают сливной шланг: вставляют его конец в сливное отверстие и плотно накручивают гайку. Длина этого шланга не должна превышать 4 м для обеспечения нормального отвода использованной воды.

Подключение сливного шланга

При необходимости удлинения шланга с подачей воды используем второй шланг и муфту- переходник

Шаг 5. Оба шланга заправляют в соответствующие углубления на задней стенке машинки, чтобы исключить перегибы. После этого стиральную машину устанавливают на постоянное место и опять проверяют расположение по уровню. Теперь остается только подключить стиральную машину к розетке и проверить ее работу в тестовом режиме.

Включите машинку в розетку

Пробный запуск

Пробный запуск

Для начала нужно взять паспорт прибора и положить перед собой, чтобы сверяться с данными в процессе проверки. Пробный запуск выполняют без загрузки белья, лишь с водой и небольшим количеством порошка. Итак, включают подачу воды в бак машины, одновременно засекая время наполнения до указанной отметки. Сразу после этого осматривают все соединения, и если обнаружилась протечка, воду сливают и герметизируют проблемное соединение заново. Если протечек не видно, можно включать машинку.

Вода должна нагреться до нужной температуры в течение 5-7 минут, так что засеките время и сверьте с паспортом прибора. Пока греется вода, внимательно прислушивайтесь: устройство должно работать практически бесшумно, и любые шорохи, скрипы, стуки свидетельствуют о неисправности. Если посторонних звуков нет, проверьте работу остальных функций, в том числе и слива. Выключив машину, еще раз осмотрите шланги, соединения, пол вокруг корпуса. Все должно быть сухим и чистым. Трап в ванной комнате читайте на сайте.

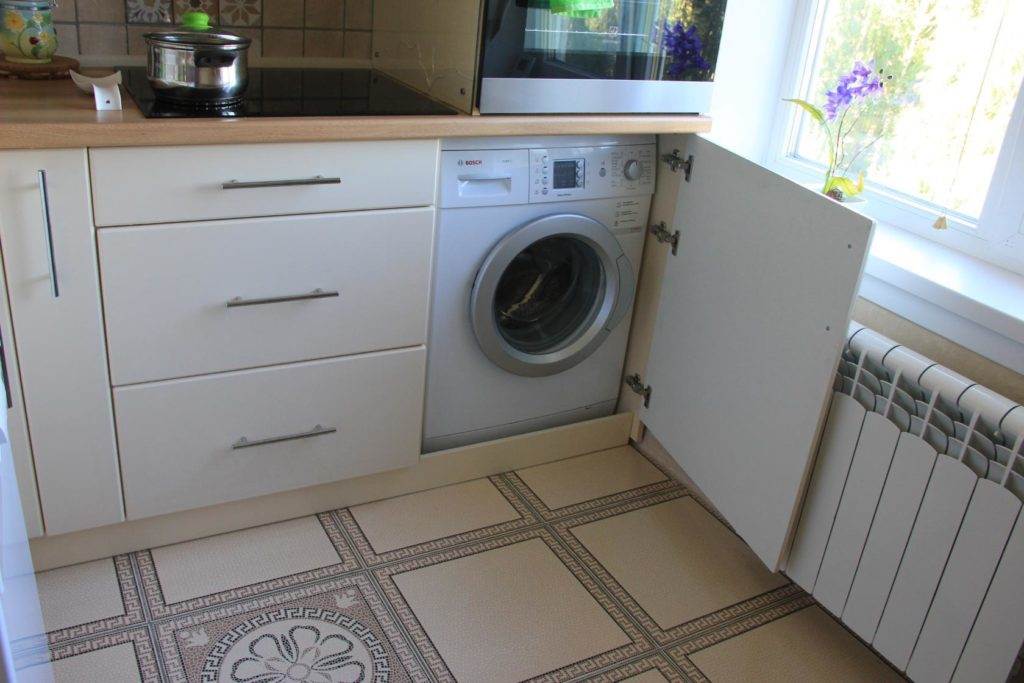

Как установить стиральную машину на кухню?

Стиральная и посудомоечная машины на кухне – распространенное решение, но не стоит ставить их рядом друг с другом. Во время стирки устройство сильно вибрирует, что может поцарапать другое оборудование и даже вызвать серьезные повреждения. Установку стиральной машины на кухне необходимо продумать так, чтобы за прибором оставалось 10 см свободного пространства. По бокам оборудования должно быть 2 см свободного пространства.

Обдумывая, как установить стиральную машину на кухне, учитывайте необходимость правильного выбора места. Рядом должна быть электрическая розетка и водопровод. Расстояние от розетки не должно превышать 1,5 м, обычно это длина кабеля. Помните, что нельзя подключать устройство к удлинителю или розетке, к которой уже подключено другое устройство. Это может перегрузить установку.

Расстояние от розетки

Для беспроблемной эксплуатации и работы стиральной машины под кухонной столешницей или встроенной также необходим легкий доступ к электрической розетке, чтобы в случае ремонта можно было легко отключить технику. Для подключения стиральной машины розетка не должна находиться дальше 1,5 м от устройства (чаще всего именно такой длины имеют электрические кабели стиральных машин).

Сливной шланг следует подключить к специально подготовленному патрубку в сифоне под раковиной. Если сифон на вашей кухне не имеет возможности подключения отвода к канализации, его следует заменить или частично доработать, заменив вертикальную трубу на такую ​​с возможностью подключения сливного шланга.

В случае слива можно не беспокоиться о расстоянии от устройства, но стоит использовать самый короткий шланг, доходящий до выхода, чтобы вода не оставалась в скрученном, слишком длинном шланге. Розетка обычно крепится на металлическом зажиме, для чего потребуются плоскогубцы.

Правильное выравнивание стиральной машины

Для правильной работы стиральной машины на кухне ее необходимо выровнять, что быстро сделать можно с помощью прикрученных ножек, регулировка которых не требует специальных инструментов. Для контроля правильной настройки стиральной машины пригодится спиртовой уровень. Правильно установленная стиральная машина гарантирует ограничение вибраций и снижение шума.

• Стиральная и посудомоечная машины на кухне не должны касаться друг друга, так как приборы могут поцарапаться друг об друга,
• Сзади стиральной машины должно быть 10 см свободного пространства, а по бокам 2 см,
• Устройство необходимо разместить рядом с электрической розеткой – расстояние от нее не может быть больше 1,5 м, потому что это наиболее распространенное положение кабеля,
• Не подключайте стиральную машину к удлинителю или к розетке, которая уже была подключена к другому прибору, так как это может перегрузить установку.

Принцип работы помощницы

Перед установкой бытового прибора для дачи необходимо понимать, как работает техника-автомат. Вода попадает внутрь через специальный шланг. Он присоединен к шлангу со специальным клапаном. По заданной программе клапан открывается, вода под давлением 6–7 атмосфер попадает в отсек с порошком, оттуда к баку. Слив осуществляется автоматически, можно организовать в выгребную яму или емкость не менее 50 л.

Мы определили, что для осуществления подачи воды нужен напор. Если его нет, клапан закроется, а техника перейдет в ожидание или отключится. Создать искусственный напор для дачи без водопровода можно, используя насос или бак.

Этап 1. Выбор места для монтажа

Правила расположения стирального агрегата

Правила эксплуатации стиральных машин требуют соблюдения ряда обязательных условий их установки. Основание, на котором располагается агрегат, должно быть ровным и прочным, без горизонтальных перекосов.

В противном случае возможно возникновение вибраций и биений быстровращающихся узлов и деталей, что приводит к преждевременному износу дорогостоящей техники. По этой же причине не следует помещать машинку на мягкие ковровые дорожки – она должна стоять жёстко и максимально устойчиво.

Вокруг корпуса машины должны иметься вентиляционные зазоры, чтобы предотвратить перегрев механизмов и электродвигателя во время работы. В помещении желательно обеспечить оптимальную рабочую атмосферу, без резких перепадов температур и влажности.

Определение помещения для установки

От правильного выбора места установки во многом зависит удобство дальнейшего пользования стиральным автоматом. Наиболее часто стиралки устанавливаются в следующих помещениях:

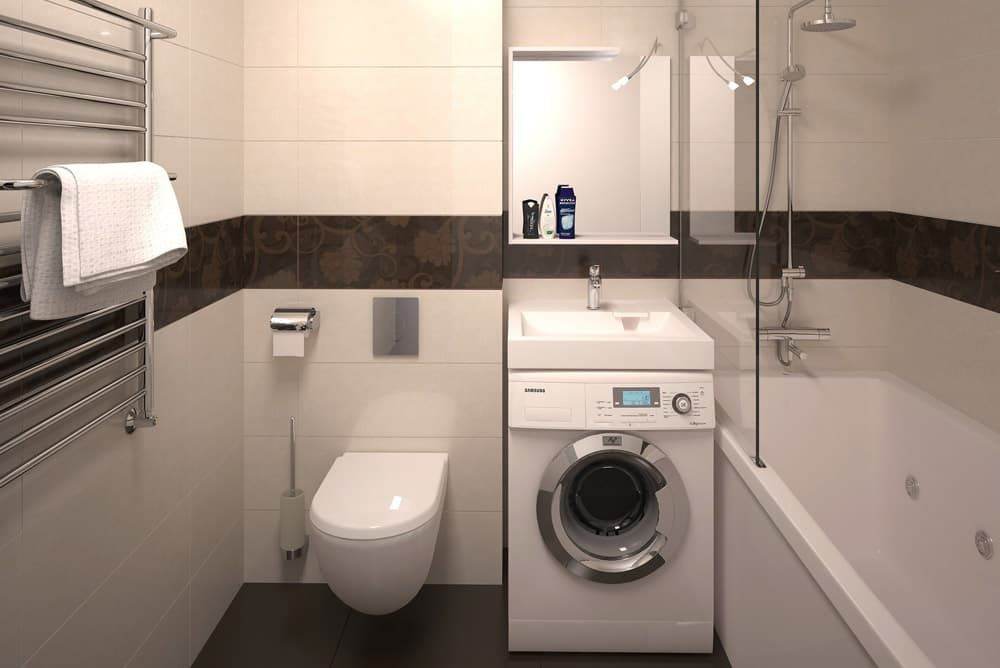

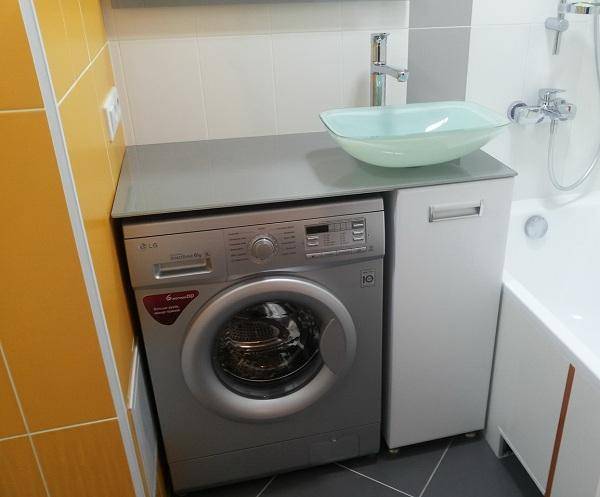

Ванная комната

Наиболее традиционное место для размещения стиральных машин. Здесь имеются все необходимые для подключения коммуникации – водопровод, канализация, электричество. Единственной проблемой может стать небольшая площадь помещения. Это особенно актуально для квартир старой планировки с совмещёнными санузлами.

Кухня

Ещё один популярный вариант расположения машинки-автомата. Здесь также имеются водопровод, канализация, электричество, так что особых проблем с подключением не возникает. Проблемы для размещения аппарата в кухне стандартной квартиры те же, что и ванной – дефицит свободного пространства.

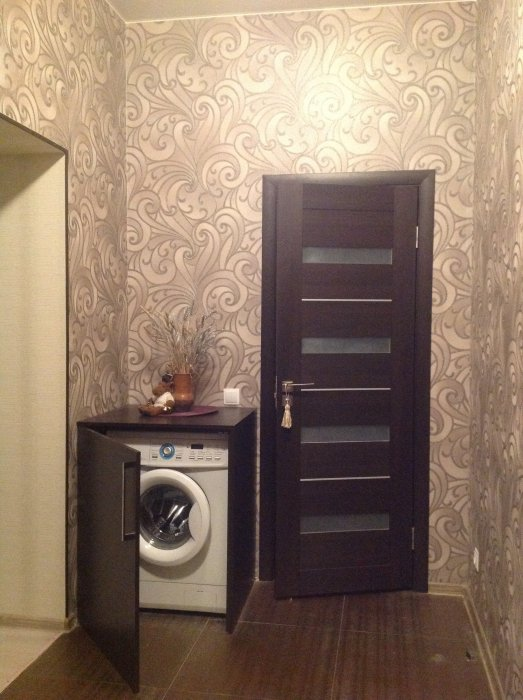

Коридор

Вариант, изредка использующийся, если потавить стиралку в ванной комнате или кухне по каким-либо причинам не получилось. Монтаж стиральной машины в коридоре возможен, если в нём проходят канализационные и водопроводные трубы, в которые можно врезаться.

Подключение к водопроводу

Рассмотрим последовательность проведения работ при подключении машинки к водопроводу самостоятельно:

• Используя специальные инструменты, в определенном месте водопроводной трубы нарезается резьба и монтируется вентиль, с помощью которого доступ воды в систему стиральной машины полностью перекрывается. Это служит дополнительной защитной мерой, направленной на исключение любой возможности разрыва шланга при выключенной машине.
• Изготовитель настоятельно рекомендует поставить в систему подачи воды специальный съемный фильтр. Он надежно защитит всю систему от попадания посторонних механических частичек. Его нужно будет периодически очищать.
• При подсоединении к системе водоснабжения обязательно используется запорная арматура. Это могут быть шаровые краны, с помощью которых при необходимости можно будет оперативно отключить потребитель от водопровода.
• Чтобы подать воду применяются уже готовые отводы, подключаемые к смесителю или к смывному бачку. Есть возможность смонтировать сгоны и патрубки, создающие индивидуальные места забора чистой воды.
• Предусматривается вариант подключения заборного шланга через смеситель, но это рассматривается как временная мера.
• После окончательного присоединения машинки к системе водоснабжения, шланг крепится по всей длине плинтуса, с применением специальных хомутов и саморезов. Он должен быть надежно зафиксирован и по возможности закрыт защитным экраном.

Подключение стиральной машины к электросети своими руками

Кто-бы не проводил такие работы, есть правила безопасности, которые необходимо соблюдать. Первый вопрос, который возникнет перед хозяином такого бытового прибора, где установить машину. Самые распространенные места – кухня и ванная комната.

Дальше начинается непосредственное подсоединение стиральной машины к системе канализации, водопровода и электросети. Больше всего нарушений встречается при самостоятельном подключении стиральной машины к электросети.

Самые бесшабашные специалисты решают возникшую проблему с помощью обыкновенного удлинителя или «переходников» для евровилок (фото 1-2). Такое решение является весьма опасным. Рассмотрим, как правильно произвести подключение стиральной машины к электричеству в ванной комнате. Само наличие розетки в данном помещении небезопасно, поэтому рекомендуется устанавливать её с соблюдением всех имеющихся норм.

Для защиты стиральной машины рекомендуется в схеме подключения использовать УЗО (устройство защитного отключения) и автоматы известных производителей (фото 3-5).

Многие мастера при самостоятельном подключении данного бытового прибора используют уже имеющиеся розетки. Делать этого не нужно. Наши старые розетки, да и вся электропроводка, не рассчитаны на приборы большой мощности.

При сбое в электрощите или сети, стиральная машина, батарея, труба окажутся под напряжением 220 В. Такая ситуация смертельно опасна для окружающих и уголовно наказуема.

Подключение стиральной машины к электросети с заземлением

Подробно рассмотрим все этапы работ на конкретном примере.

Каким проводом подключать стиральную машину к электросети?

Самый лучший и безопасный вариант подключения стиральной машины с помощью отдельного кабеля (фото 7). Провести его можно от распределительного электрощита.

Если вы используете электрическую плиту, то машину можно подключить к этой розетке (фото.8).

Делаем отводы от розетки из алюминиевого провода, к которому подключена электроплита (фото 9). Как правило, они имеют достаточную мощность, чтобы выдерживать современные приборы. Рассчитываем необходимую длину кабеля и его сечение, учитывая, что допустимый ток для медного провода на 1 кв. мм. сечения — 8А, а алюминиевого — 6А. Зная мощность стиралки, можно сказать, что ток будет в пределах 10А. С учетом всех требований и особенностей подключения подойдёт кабель 3х2,5мм 2 с медными проводами. Кабель обязательно используется трёхжильный.

Проводка в наших домах довольно старая и выполнена алюминиевым проводом. Поэтому, перед мастером возникает задача соединения двух видов проводов. Напоминаем, что напрямую медный и алюминиевый провода не соединяются (фото 10).

Самый удобный, надёжный способ их соединить — клеммные соединения типа «орешки» (фото 11).

Вот как это выглядит: красиво и надежно (фото 12).

При этом, обязательно определяем фазовый провод (фото 13).

Чтобы кабель подключения не мешал и выглядел достаточно эстетично, необходимо его спрятать. Для этих целей используем кабель-каналы ( фото 14),

плинтуса (фото 15),

зазоры между дверной коробкой (фото 16)

и наличником (фото 17).

Устанавливаем УЗО, автоматы вне ванной комнаты (фото 18). Через автоматы лучше пропустить фазовый и нулевой провод на тот случай, если местные электрики перепутают фазовый и нулевой провод, а такое случается не редко . В этом случае наша стиралка не сгорит.

Сверлим в стене сквозное отверстие и заводим кабель в ванную комнату (фото 19).

Устанавливаем розетку подальше от ванной и рукомойника, чтобы на нее не попадала вода. В данном случае необходима пыле-влагонепронецаемая розетка с защитной крышкой (фото 20).

Теперь, когда все готово, вставляем вилку в розетку, включаем тумблер на автомате и приступаем к стирке.

Надеемся, что данная статья поможет вам осуществить подключение стиральной машины к электричеству без помощи электрика.

Варианты подключения стиральных машин

Как подключить стиральную машину автомат без водопровода? Таким вопросом задается каждый дачник сразу после приобретения новой техники. Ведь тратить дополнительные средства на вызов специалистов не хочется. Да и смысла в этом практически никакого нет. При грамотном подходе такая работа под силу каждому человеку.

Рассмотрим несколько вариантов того, как подключить стиральную машину, если нет водопровода в доме.

Установка электромагнитного реле

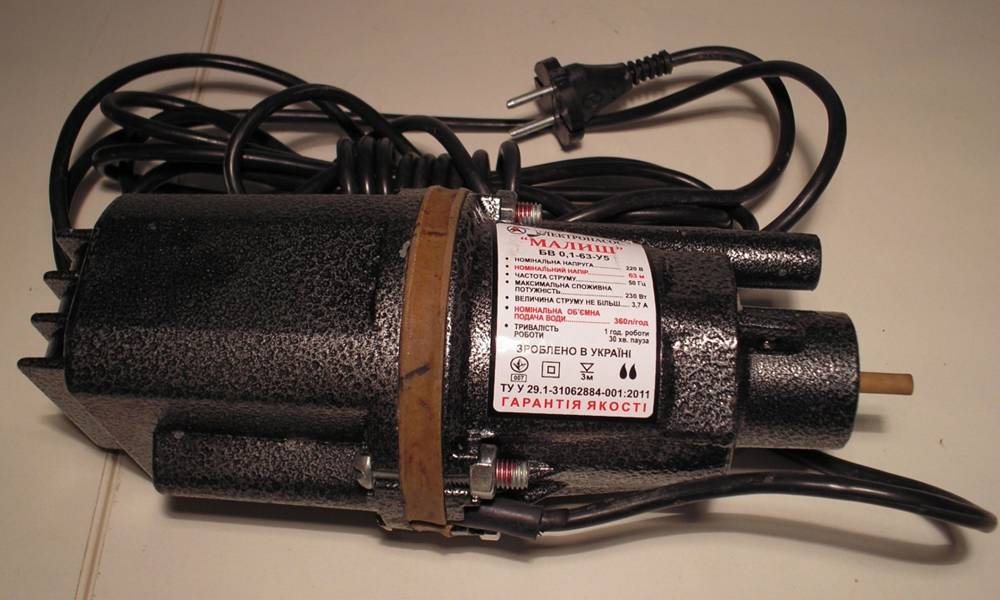

Один из вариантов — использование вибрационного насоса. Такая система удобна тем, что она полностью автоматизирована. При открытии электрического клапана подачи воды насос сразу включается и начинает качать воду. А при закрытии клапана работа насоса прекращается. Таким образом, хозяин практически не должен прилагать усилий для того, чтобы постирать белье.

Но этот вариант подключения предполагает некоторую модернизацию машинки. Чтобы система работала, необходимо будет установить специальное электромагнитное реле. С одной стороны оно будет подключено к насосу, а с другой — к клапану. В результате система будет работать идеально, воды для стиральной машины всегда будет хватать. Но это только при условии, что реле будет по характеристикам подходить к насосу.

При недостаточном количестве денежных средств насос совсем можно исключить из системы. Но только для этого необходимо позаботиться о том, чтобы была выдержана оптимальная высота подвеса бака

Важно, чтобы во время работы было обеспечено из шланга давление воды не менее 0,5 атмосфер. Но здесь требуется не переборщить и помнить о том, что при слишком высоком расположении бака станет неудобно наполнять его водой

И в результате все равно возникнет необходимость установки насоса.

Подача воды через скважину или шланг

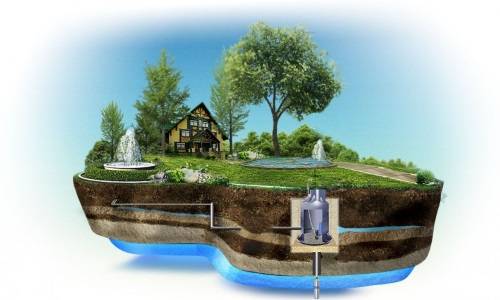

Очень хорошо, если на дачном участке имеется скважина или колодец. Тогда можно будет соорудить что-то похожее на водопровод своими руками. Но для монтажа водопровода необходимо будет позаботиться о наличии собственной небольшой насосной станции и фильтра для очистки воды. Без станции система просто не будет работать. Фильтр нужен также обязательно. Ведь если вода будет недостаточно очищенной от мусора, который часто скапливается в колодцах, система может забиться и выйти из строя.

Перед тем как установить насосную станцию, лучше вызвать специалистов. Самостоятельно вряд ли удастся справиться с такой работой, если раньше не было подобного опыта. Фильтр же можно установить на даче и своими руками. Такой вариант установки достаточно хорош, так как можно будет в результате всегда использовать данную насосную станцию не только для стирки, но и для других целей. Но большой недостаток ее состоит в немалых финансовых расходах.

Самый простой вариант установки машинки для дачи — подключение через шланг, которым осуществляется полив огорода.

и помощи шланга необходимо на нужную длину увеличить слив и вывести его из помещения на участок. Например, сразу же в выгребную яму. Но как же заливать воду в бак? Обеспечивать необходимое количество воды нужно будет вручную. Но при большом объеме бака это очень неудобно. Поэтому подключается с улицы входной шланг, через который можно будет наполнять емкость водой перед стиркой. Недостаток здесь — неудобство в процессе подачи воды. Но это компенсируется минимальной стоимостью такой установки.

Итак, все варианты подключения стиральной машинки без водопровода на даче рассмотрены. Остается только выбрать для себя наиболее подходящую систему подачи воды

Также важно приобрести качественную установку и хороший бак, о чем было написано в самом начале, чтобы в последующем стирка доставляла минимум хлопот, а жизнь на даче приносила только радость, избавляя от городской суеты
