Как сделать канализацию в частном доме своими руками: Обзор +схемы и Видео

Виды и материалы для изготовления

Для сбора и утилизации жидких бытовых отходов трудно представить что-то проще сливной ямы, выкопанной в земле. Это самое древнее канализационное сооружение, используемое людьми для обустройства туалетов. Попадающие в неё жидкие нечистоты частично впитывались в грунт, а не переработанные бактериями остатки накапливались. Заполненную яму закапывали, а туалет переносили в другое место.

При современных требованиях к комфорту этот вариант потерял свою актуальность и изредка используется только на летних дачах с сезонным проживанием. Сегодня вопрос, как сделать выгребную яму, решается в соответствии с многократно увеличившимся объёмом стоков, которые круглогодично собираются из нескольких точек: кухни, туалета, ванной, прачечной, домашней сауны и т.п.

Разумеется, для их сбора совершенно недостаточно небольшого углубления в земле. Необходим объёмный накопитель с надёжными стенками, в который выводится труба из дома.

Так схематично выглядит современная выгребная ямаИсточник lanshaft.com

Виды конструкций

По способу утилизации стоков эти сооружения делятся на 2 вида: герметичные накопительные ёмкости и фильтрующие колодцы. Перед тем как сделать сливную яму, нужно определиться с её конструкцией:

• В герметичных сооружениях канализационные стоки просто накапливаются, периодически откачиваются ассенизаторной техникой и вывозятся на очистные сооружения или в специально отведённые места. Такие конструкции могут монтироваться в любых грунтах и при любом уровне грунтовых вод. Их эксплуатация сопряжена с некоторыми неудобствами: нужно постоянно контролировать уровень наполнения ёмкости и своевременно производить откачку.
• У фильтрующих сооружений дно как таковое отсутствует, а часто отверстия делаются и в стенках. Через них часть стоков покидает колодец, фильтруется через слой песчано-гравийной засыпки и просачивается в грунт. При равном объёме с сооружением герметичного вида, наполняются они медленнее, поэтому откачка требуется не так часто.

Схема устройства фильтрующей выгребной ямыИсточник kanalizaciya1.ru

Выбирая тот или иной вид, в первую очередь нужно узнать, на каком расстоянии от поверхности земли расположен верхний уровень грунтовых вод на участке. Если от него до дна колодца меньше 100 см, то устраивать фильтрующее сооружение нельзя, так как это грозит загрязнением почвы и подпочвенных вод. Оно не будет «работать» и в глинистых или скальных грунтах, не пропускающих через себя воду.

Также стоит рассчитать примерный объем стоков за определённый период времени. Если он невелик, преимущество следует отдать герметичной ёмкости. Особенно если участок небольшой и разместить на нем водяной колодец, плодовые деревья и прочие насаждения на безопасном удалении от выгребной ямы невозможно.

Материалы для устройства

Так как правильно сделать сливную яму в частном доме значит, обеспечить долгий срок её службы без снижения эксплуатационных характеристик, то материал для её устройства нужно выбирать устойчивый к воздействию влаги и давлению грунта. Поэтому чаще всего её строят из красного кирпича, бетонных колец или монолитного армированного бетона.

Монолитные конструкции изготавливают путём заливки бетона в опалубкуИсточник remontik.org

В зависимости от выбранного вида сооружения, стенки делают сплошными или перфорированными:

• В случае с кирпичом кладку ведут с устройством отверстий в полкирпича;
• В бетонных кольцах отверстия делают с помощью перфоратора либо покупают специальные перфорированные изделия;
• Чтобы обеспечить фильтрацию через монолитные бетонные стенки, в процессе заливки раствора в опалубку укладывают обрезки труб.

Также можно приобрести готовые металлические или пластиковые ёмкости. Они выпускаются специально для этой цели и имеют люк с крышкой, а также отверстия дли монтажа сливных труб. Их использование значительно упрощает задачу, как сделать канализацию в частном доме своими руками с выгребной ямой, так как подобные ёмкости при хорошей прочности обладают небольшим весом, не требуют выполнения работ по герметизации.

Пластиковая ёмкость для выгребной ямы с рёбрами жёсткостиИсточник ukrhimplast.com

Небольшой объем относительно чистых стоков можно отводить в яму, стенки которой сложены из автомобильных покрышек. Это практически бесплатный вариант её обустройства, часто применяемый при строительстве отдельно стоящих бань.

Подготовительные работы для наружной подводки труб к дому

Для организации полноценной качественной канализации требуется вместе с внутренней канализацией обустройство наружной системы. Начинаются работы с подготовки нужных материалов для обустройства септика или выгребной ямы, труб, соединительных элементов и других компонентов.

Сначала нужно определиться с местом расположения сборника сточных вод. Резервуар должен быть расположен ниже уровня канализационных труб, которые выходят из дома, на большом расстоянии от хозяйственных построек, зоны отдыха и детской площадки. От дома расстояние не должно превышать 5 метров, если сборник стоков герметичный, от соседского забора расстояние должно быть не меньше 2 метров

Важно учесть, что септик в дальнейшем нужно обслуживать, а значит предусмотреть подъездные пути для ассенизаторской машины

Параллельно с выбором места для размещения резервуара для стоков нужно определиться с местом расположения выхода коллектора из здания. Следует учесть, что через выход коллектора проходят все сточные воды из дома, поэтому нагрузка на него будет повышенная, кроме того, пространства для его монтажа должно быть достаточным, чтобы при установке не было отклонений и углов.

Главные критерии конструирования канализации

При конструировании канализации в частном доме своими руками схемы, в которой будет внутреннее расположение труб, отталкивайтесь от необходимого количества сливов. Для удобства и скорости монтажа, чертежи расположения труб, желательно составлять на листе бумаги, который можно брать и в работе смотреть на него.

Пример соединения ПВХ труб

1. При проведении канализационных работ в двухэтажном построении, можно сэкономить материалы. Обустраивайте санузлы второстепенными сливными точками и максимально близко к коллектору. Основная труба, в которую будет сливаться жидкость со всех сантехнических приборов и оборудования, крепится на одной вертикали, даже в том случае, если ваш дом имеет несколько этажей. А все остальные трубы, которые подходят к приборам и другой сантехнике к основной трубе крепятся последовательно.
2. Во время выбора труб и их приобретения, рекомендуется проверять наличие уплотнительной резинки. Они в несоединённых трубах, часто теряются, а придя домой с покупкой, вам придётся бежать в строительный магазин за дополнительными уплотнителями.
3. Для максимально эффективной работы канализации, рекомендуется на каждую отдельную точку устанавливать клапан вакуумного типа. Его следует располагать на дистанции менее шести метров от сливов. Функция заключается в защите от сточных запахов. Даже в случае большого слива жидкости и во время работы ассенизаторов, вода будет находиться в сантехнических приборах и таким образом, не даст проходить запаху.
4. В работе, связанной с конструированием канализационных отводов в частном доме, используют ПВХ трубы. Технология сборки конструкции максимально облегчена, даже если какой-то участок трубы длинный, его можно обрезать, сделать напильником фаску и зафиксировать отрезок на место.
5. Чтобы коммуникация более длительно находилась в эксплуатации, рекомендуется каждый узел оборудовать аварийным переходником. Лучше использовать материал большего диаметра, так как в случае засора, можно будет быстро прочистить без остановки работы системы.

   Устанавливаются эти элементы, максимально близко к входу трубы в дом, но таким образом, чтобы до них легко и беспрепятственно можно было достать в случае засора и прочистить его.

6. Если некоторые соединения устанавливаются в закрытой зоне, соединять части, желательно с применением герметика. Конечно, стыки за счёт уплотнителя и так герметичны, но лучше перестраховаться. Во время прокладки труб, желательно избегать поворотов в девяносто градусов, на углах, будут частые засоры.
7. Когда в доме используется только стандартный набор техники и сантехнических установок, фановую трубу необязательно использовать. Воспользуйтесь клапаном вакуумного типа.
8. Если для конструирования системы используете трубы из поливинилхлорида, то при монтаже материала в траншею следить за качеством соединения труб, а лучше для перестраховки использовать герметик.

Когда канализацией долго не пользуются, и вода простывает в сантехнических приспособлениях, она будет испаряться, а гидрозатвор потеряет свои способности и в помещение начнёт поступать неприятных запах с накопительной ямы или резервуара.

Конечно, в качестве материала для конструирования трубопровода, могут быть использованы материалы из металла. Однако ПВХ, в этом случае, гораздо быстрей собирается, что актуально для конструирования систем канализаций на дачных участках своими руками. Ещё материалы из поливинилхлорида гораздо дешевле, по сравнению с металлическими трубами и фитингами для соединения и разводки.

Как вы заметили, работа, связанная с установкой системы канализации, по сравнению с обшивкой дома сайдингом, лёгкий процесс. В принципе монтаж можно считать самым простым процессом в строительстве и обустройстве коммуникаций, конечно, если вы не решили использовать схему биоканализации для организации, которой требуется нанимать специалистов, а за их работу нужно платить.

Во время работы по обустройству системой слива отходов, нужно придерживаться вышеперечисленных рекомендаций и тогда вы сможете самостоятельно сделать канализацию по любой схеме, при этом потратив минимальное количество денежных средств.

Куда обратится, чтобы провести канализацию

Сначала нужно обратиться в местную администрацию, оттуда придется идти в геодезическую службу (заказать ситуационный план для участка), в водоканал и СЭС. В водоканале подается заявление, чтобы получить технические условия на подключение. При себе нужно иметь копию паспорта и документ, подтверждающий право собственности на дом и участок. Если трубопровод придется проводить под проезжей частью дороги, потребуется разрешение от дорожной службы.

После того, как технические условия получены, можно заказывать проект канализации. Если его будут создавать сторонние специалисты, готовый документ все равно необходимо утверждать в водоканале и в компаниях, чьи коммуникации проходят рядом с домом (газовая служба, РЭС, телефонная служба). Финальное согласование происходит в управлении архитектуры местного муниципалитета.

Для монтажа можно нанять и подрядчика, который имеет соответствующие допуски. Но врезку в общую сеть в любом случае производит специалист компании, обслуживающей систему муниципальной канализации.

Разработка канализационной схемы дачного участка

• место расположения приемного коллектора на дачном участке, возможность подъезда транспорта для откачки и очистки;
• оптимальный путь прокладки наружных сетей канализации;
• точка вывода внутренней канализации на улицу;
• место расположения источников стоков внутри строения;
• способ прокладки внутренних канализационных сетей (под полом, обшивкой стен, снаружи внутренней отделки, в стенах).

Расположение наружных коммуникаций канализации

• до источника питьевой воды – 50 м;
• до естественного водоема – 30 м;
• до ручья, реки – 10 м;
• до проезжей дороги – 5 м;
• до ближайшего дерева – 3 м;
• водопроводные и канализационные сети на территории дачного участка не должны пересекаться.

Работы по монтажу канализации внутри строения

• стояк монтируют из трубы диаметром не меньше 100 мм;
• отводящие линии канализации от ванн, раковин, моек, стиральной и посудомоечной машин выполняют из труб диаметром 50 мм;
• отводящая линия от унитаза не должна быть меньше диаметра выпуска прибора и равняется 100 мм;
• при монтаже горизонтальных линий канализации необходимо выдержать уклоны для труб диаметром 50 мм – 30 мм на 1 п. м, а для труб диаметром 100 мм – 20 мм на 1 п. м.;
• горизонтальные отводящие линии канализации не рекомендуется выполнять протяженностью более 10 м;
• все присоединения горизонтальных линий к стояку выполняются с использованием отводов под углом 45°, категорически запрещается применять подключения под прямым углом;
• выпуск из сантехнических приборов не может быть ниже уровня врезки в стояк;
• на стояке необходимо устанавливать ревизии на каждом этаже на уровне 1 м от пола, в верхней точке – вентиляционный клапан;
• выпуск стояка из строения производится через фундамент сооружения, которое не может быть ниже уровня отметки дна приемного коллектора и выше 0,5 м наружного уровня грунта;
• горизонтальную систему канализации лучше выполнить под полом, вертикальную – зашить декоративным коробом.

Внутреннюю часть канализационной системы лучше выполнить из труб ПВХ, которые в меньшей степени подвергаются засорению.

Работы по устройству наружной канализации

Наружный трубопровод необходимо уложить строго по уклону, без промежуточных прогибов.

Устройство приемного коллектора

• без переработки – выгребная яма;
• с частичной переработкой – септик;
• с глубокой переработкой – станции биологической очистки стоков.

Выгребная яма.Септик.

• Приемный колодец. В него собираются все первичные стоки. Колодец сооружается герметичный. Здесь стоки отстаиваются, твердые фракции оседают на дно колодца. Частично, под действием природных микроорганизмов, разлагаются. Жидкая фракция перетекает в другой колодец, называемый фильтрующим.
• Фильтрующий колодец. Сооружается аналогично первому колодцу. Вместо герметичного дна устраивается объемная подушка из гравийно-песчаной смеси. Попавшие стоки из первого колодца через переливную трубу частично фильтруются через дно.
• Дренаж. Устанавливается дренажная труба в противоположном направлении входа основного стока. Длина подбирается индивидуально, от места расположения на участке. В подготовленную траншею, с уклоном, как и под основную канализационную трубу, вначале укладывается дренажный слой (крупнозернистый щебень или гравий + песок) толщиной 30-40 см. После укладки дренажной трубы, таким же слоем засыпают трубу с послойным уплотнением. После этого всю траншею засыпают плодородным грунтом. Очищенные стоки из фильтрующего колодца попадают в дренажную трубу и просачиваются в грунт, проходят дополнительную фильтрацию.

Отметка верха перепускной и дренажной труб не может быть выше основной канализационной трубы.

Материалы для труб

Процесс составления схемы и прокладки канализационных труб не отличается сложностью

Важно следить за правильностью выполнения действий, так как любой недочет может привести к неисправности всей системы. Канализационную систему разделяют на внешнюю и внутреннюю

В схеме очень важно наличие видимого рисунка, или проекта. Эскиз можно подготовить самому

На чертеже может быть указана длина трубопровода и необходимое количество труб. Перед непосредственной укладкой нужно определиться с ее способом.

Для разводки канализации хорошо подойдут пластиковые трубы

Материалы для труб:

• Чугун. Отличается прочностью и долговечностью. К недостаткам можно отнести хрупкость, тяжелый вес и высокую стоимость.
• Полипропилен. Отличается гибкостью и легкостью.
• Поливинилхлорид. Отличается легкостью и доступностью.

Прокладка и разводка труб считается одним из самых трудоемких процессов. Самый простой вариант самостоятельной разводки – использование ПВХ и ПП труб. Начинать работу по разводке канализационной системы следует с выпуска – пограничной части системы, соединяющей выход труб из помещения.

Материалы для монтажа канализации

Внутренняя канализация состоит из сантехнических приборов и трубопровода, который чаще всего монтируется из пластиковых материалов. Требуются не только трубы, но и различные фитинги:

• отводы;
• колена;
• тройники;
• крестовины.

Для всех сантехнических приборов нужно приобрести устройства, препятствующие проникновению в систему твердых частиц. Трубопровод монтируется с уклоном, то есть, ввод в стояк должен быть расположен ниже отрезков, присоединенных к сантехническим приборам.

На песчаных почвах можно построить фильтрующие колодцы из бетонных колец, засыпав на дно ям слой щебня. Такие сооружения наполняются не очень быстро, но очищают стоки всего на 60−70%. Гораздо эффективнее септики, в которых сточные воды очищаются при помощи аэробных и анаэробных бактерий и поступают в фильтрационный колодец со слоем гравия (щебня) на дне. При использовании септика бытовые стоки очищаются почти полностью и окружающей среде не вредят.

Трубопровод для наружной части можно смонтировать из чугуна или пластика (ПВХ, полипропилена, гофрированного полиэтилена). Чугун слишком дорогой, тяжелый и требует привлечения тяжелой техники. Пластиковые материалы легкие, очень гладкие изнутри, устойчивые к образованию ржавчины. Для бытового трубопровода самый лучший вариант — трубы ПВХ или гофрированный полиэтилен. Но выбор делается на основании анализа грунта, уровня промерзания грунта в зимнее время, площади участка и вида системы очистки.

Как правильно сделать канализацию своими руками

Строительство должно происходить по утвержденному проекту. В проекте обязательно наличие схемы внутренней и внешней разводки канализации.

Внутренняя канализация состоит из стояков, магистрали и зоны подключения сантехники ( ванна, раковина, унитаз, душевая кабина).

Эта система заканчивается на уровне фундамента в виде выходного патрубка.

Обустройство наружной канализации своими руками, подразумевает схему участка с наружным трубопроводом, накопительным или очистительным оборудованием.

После утверждения проекта, следует перейти к приобретению нужного оборудования и подобрать канализационный коллектор.

При строительстве опирайтесь на СНиП – это поможет избежать ошибок и правильно провести канализацию в частный дом.

Выбор места

Важным вопросом при строительстве канализации считается выбор места под септик. Его расположение зависит от :

• уровня пролегания грунтовых вод;
• рельеф участка;
• уровень промерзания почвы;
• расположение источников питьевой воды;
• особенности грунта.

Почва с большим количеством песка рыхлая, легко пропускает влагу, велика вероятности загрязнения грунтовых вод.

При монтаже септиков необходимо выдержать нормы.

1. Удаленность от дома от 5 метров
2. Расстояние от источника воды от 30 метров
3. Расстояние от зеленых насаждений от 3 метров.

Необходимо оставить подъезд для ассенизаторского оборудования.

Внутренняя канализация

На схеме внутренней канализации необходимо выделить все точки системы.

1. Монтаж центрального стояка. Лучший вариант труба с диаметром 110мм. Она обеспечит свободный выход газов. Стояк выводится на чердак или крышу. Расстояние от ближайшего окна не менее 4 метров.
2. Горизонтальный трубопровод. Установка ревизионных люков. Элементы монтируются в самой низкой точке канализации и над унитазом.
3. Вся сантехника должна иметь сифон с водным затвором. При монтаже избегать углов в 90 градусов. Сильно усложняет сток воды.
4. Патрубок унитаза подключается к системе напрямую.
5. Магистраль делается под углом, для лучшего перемещения жидкости.

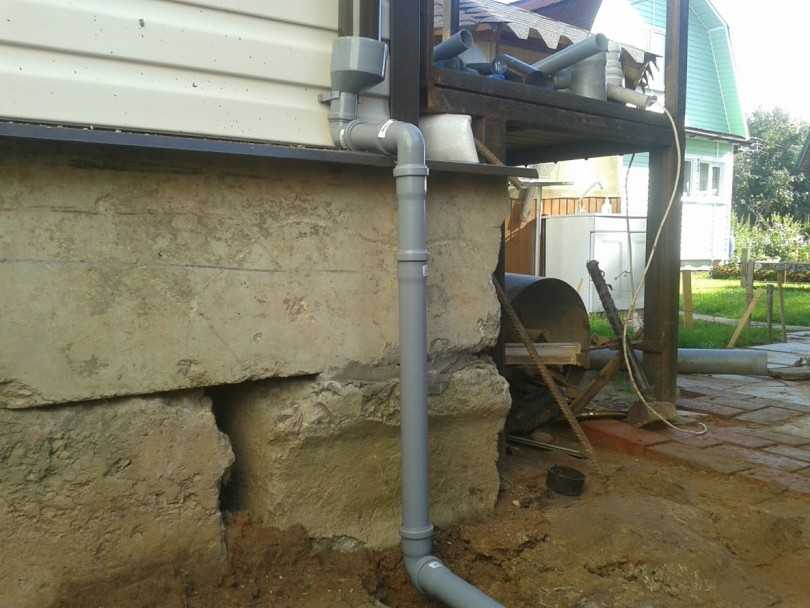

6. В фундаменте делается заготовка под отверстие для вывода системы наружу. На трубе необходимо установить обратный клапан, поможет избежать движения сточных вод в обратном направлении.

При неизбежности поворотов в 90 градусов, соорудите ее из двух углов по 45 градусов.

Подготовка к установке

1. Вырывается котлован глубиной 3 м. нужного объема
2. На дне сделать подушку из песка до 15см.
3. Организовать опалубочную конструкцию из ДСП или досок. При необходимости усилить поясом изготовленным из металлических прутьев.
4. Сделать два отверстия в опалубке, в них установить обрезки труб. Это зона входа магистрали и переливной трубы, для соединения секций.
5. Опалубочкая конструкция подлежит монолитному бетонированию (заливается один раз) . Для равномерного распределения раствора используется виброинструмент.

Монтаж внешней канализации

1. Первый отсек формируется заливкой бетона. Получается герметичный отстойник. В этой секции крупные фракции оседают на дно. Сверху скапливается осветленная, частично очищенная вода. По соединяющей трубе она попадает в соседний отсек.
2. Второй отсек изготавливается из бетонных колец, дно формируется толстой природной подушкой , для которой подойдут щебень, галька, гравий.
3. Отсеки соединяются переливной трубой. Устанавливать ее нужно на уровне верхней трети отсека, под узлом 30мм на каждый метр трубы. Обычно устанавливают двухсекционную конструкцию, можно сделать септик с большим количеством секций, что позволит качественнее очистить воду.

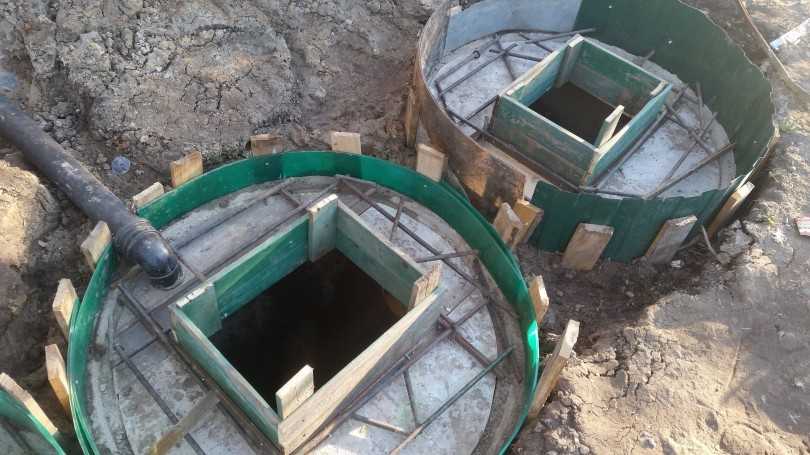

4. Для перекрытия септика можно применить опалубочную конструкцию и бетон. Также использовать плиты из железобетона. Необходимо установить смотровой люк.
5. Засыпать котлован грунтом или песком.

Отстойник следует чистить раз в 2-3 года.

Как правильно проложить трубы

Чем шире труба в диаметре, тем меньший угол наклона .

Глубина установки канализации в частном доме определяется показателем промерзания почвы. В среднем – это 1 метр. В более холодных регионах глубину стоит увеличить до 1,5м. Дно траншеи перед установкой засыпою песком и хорошо его утрамбовывают. Это поможет уберечь  магистраль от разрушения при смещении грунта.

Идеальный вариант — прямой трубопровод от дома до коллектора. Для наружной канализации подойдут трубы из чугуна или пластика диаметром 110мм.

Места стыков необходимо сделать герметичными. Траншея с трубопроводом засыпается песком, а потом грунтом.

Автономная канализация

Канализация, работающая без откачки септика, должна иметь 2 или 3 камерный септик, если есть только 2 резервуара, на объем отстойника должен быть не менее ¾ общего объема конструкции, для 3 камерных – достаточно 50% объема. В 1 секции осаживаются тяжелые частица, когда первый отсек наполниться – частично очищенная жидкость начнет переливаться во второй отсек, в котором начнут оседать легкие частицы. При поступлении жидкости в 3 секцию она почти полностью очистится от загрязнений, после чего поступает на поле фильтрации или в дренажный колодец

Важно, чтобы первые 2 отсека были герметичными

Для такой системы необходима откачка только отложений в первом отсеке. Для этого используют фекальный насос. Частота удаления отложений, зависит от габаритов емкости и состава стоков. Очистка необходима после того как высота осадка поднимется до уровня перелива. В среднем за 6 месяцев в отсеке собирается примерно 60-90 л отложений. С учетом этих данных приблизительно рассчитывают периодичность очисток и необходимый объем септика.

Для более точного подсчета объема септика, не требующего откачки сточных вод, необходимо среднее суточное количество стоков на 1 человека (200 л) умножить на число людей живущих в доме и для страховки увеличить это число на 20% объема. При высоком уровне грунтовых вод, желательно на дне котлована положить ЖБ плиту.

Конструктивные особенности наружной канализации

При выполнении всех работ своими руками максимальный их объём предстоит проделать именно при прокладке наружной канализационной системы. Первым делом выкапывается траншея, в которую укладываются трубы на глубине до полутора метра. То есть глубина, на которой пролегают канализационные трубы должна быть больше точки промерзания грунта в сильные морозы, которые присущи конкретно взятому региону возведения частного дома.

Если в непосредственной близости от строения нет центральной канализационной трубы, то придётся самостоятельно выкопать автономную выгребную яму. Для этого нужно вырыть котлован достаточно большого размера в зависимости от предполагаемых объёмов отходов, вырабатываемых, жильцами дома.

Альтернативы дренажному септику

Современным устройством, позволяющим очистить сточную воду на 90% и более, является станция глубокой очистки.

Устройства биологической фильтрации оборудуются тремя степенями очистки$

• биологическая очистка бактериями;
• механическая фильтрация сетками;
• окончательная чистка химическими соединениями.

Самостоятельно произвести монтаж такой канализации не получится. Станции выпускаются единой емкостью, разделенной внутри на несколько отсеков. Устройство энергозависимо.

Компрессорная установка нагнетает воздух в аэробный отсек для повышенной жизнедеятельности бактерий. Процент очистки воды, в зависимости от модели септика, достигает более 90%.

При отключении электропитания, бактерии будут продолжать жизнедеятельность до двух дней. После этого срока установка теряет свою эффективность. На выращивание новой культуры уйдет несколько дней

Глубокая очистка органики позволяет использовать отработанную воду для полива растений. Для этого устанавливается накопительный резервуар с насосом.

Станции глубокой очистки целесообразно применять, когда грунтовая вода расположена слишком близко к поверхности земли. Также если на участке глинистый грунт, естественный дренаж будет затруднителен.

Кроме биологического септика выходом из ситуации может послужить герметичный резервуар. Его придется часто откачивать, но других проблем у вас не будет.

Фитинги

Монтажные элементы позволяют соединять трубы между собой, менять их направление с помощью углов поворота, устанавливать раструбы для подключения различного моечного оборудования.

При помощи переходников возможно соединение разных диаметров и стыкование с чугунными системам. В конструкции монтажных элементов предусмотрен паз для уплотнительного резинового манжета. Это обеспечивает прочность и герметичность соединения.

Такая продукция представлена многими производителями и выпускается по определенным стандартам. Потому не составит труда укомплектовать нужную вам фурнитуру.
