Как сделать своими руками зачистной диск для болгарки

Виды и особенности использования УШМ

Известная в народе болгарка – это ничто иное, как угловая шлифовальная машинка. Этот электроинструмент, по мнению обывателей, является необходимым для каждого мало-мальски уважающего себя хозяина.

Неудивительно, ведь помимо шлифования, прибор способен выполнять качественную резку различного рода материалов, начиная от простой древесины и заканчивая металлическими уголками и арматурой.

Чаще всего в быту этот инструмент применяется не для операций шлифования, а именно для резки материалов.

Галерея изображений

Фото из

Резка металлических труб

Резка кирпича болгаркой

Работа болгаркой с бетонной стеной

Резка деревянных заготовок

Основные виды болгарок

Этот полезный и практически универсальный электроинструмент умеет не только пилить, резать, но и шлифовать поверхность наждачными кругами, чистить ржавчину металлическими щетками и, при наличии алмазного спецкруга, аккуратно резать стекло.

Но не каждая модель болгарки обладает широким спектром возможностей. Да и технические характеристики, такие, как мощность, обороты в минуту, рекомендуемый диаметр диска и перечень возможных операций, разнится.

Кроме того, все болгарки, представленные на рынке электроинструментов, по времени работы и выносливости можно поделить на следующие категории:

  1. Для бытового использования – этот тип предполагает применение сугубо в домашних условиях для выполнения несложных задач. Продолжительность работы таких моделей составляет до 40 минут.
  2. Для профессионального применения – эта категория электроинструмента рассчитана на ежедневную нагрузку по 3-4 часа. Используются подобные модели мастерами, выполняющими «ремонт под ключ» и прочие виды ремонтных работ.
  3. Индустриальные – машины, даже неловко их именовать просто «болгарками», предназначенные для беспрерывного использования оператором УШМ весь рабочий день.

Если первые два вида распространены среди населения, то последние применяются сугубо на крупных предприятиях, работающих с серьезными объектами. Да и к работнику, претендующему на должность оператора, предъявляются повышенные требования.

В частности, знание устройства электроинструмента, принципа его функционирования, технологии выполнения работ с его помощью и знание и соблюдение правил индивидуальной безопасности.

Устройство болгарки бытового типа. Новичку, получившему от друзей в подарок болгарку, полезно ознакомиться с ее основными частями

Ведь для качественной резки и шлифовки важно правильно пользоваться этим электроинтрументом

Кроме того, приборы можно классифицировать по типу питания: зависимые от сети и аккумуляторные. А также поделить на группы по стоимости и другим критериям.

Тонкости эксплуатации электроинструмента

Прежде, чем научиться делать ровный рез, нужно разобраться, как правильно пользоваться бытовой болгаркой, чтобы ничего себе не повредить.

В первую очередь, следует прочесть рекомендации производителя, указанные в инструкции/руководстве пользователя. Хотя именно этот момент часто вызывает бурю протеста в душах новоиспеченных владельцев

Но игнорировать инструкции не стоит, ведь УШМ не только полезный в хозяйстве инструмент – болгарка еще и чрезвычайно травмоопасна в руках неопытного оператора.

Нередки случаи нанесения серьезных травм в области лица, конечностей, туловища при беспечном обращении с прибором. Еще чаще страдают глаза от попадания окалин, искр и прочих посторонних предметов, если они не защищены должным образом

Причем, от несчастного случая не застрахован никто – даже опытные пользователи, работающие по 20-25 лет с болгаркой, по стечению обстоятельств оказываются посетителями травмпункта.

Поэтому, важно, в первую очередь, защитить себя средствами личной/индивидуальной защиты (СИЗ). Галерея изображений. Галерея изображений

Галерея изображений

Фото из

Защитное забрало для лица

Респиратор и наушники

Спецодежда для работы с электроинструментом

Перчатки для защиты рук

Еще один предмет, гарантирующий определенный уровень зашиты, на использовании которого настаивает производитель, – защитный кожух, поставляемый к каждому типу отрезных кругов

Важно его надеть перед установкой соответствующей насадки и хорошо отрегулировать

Как выбрать шлифовальные круги

Независимо от того, заменяете ли вы изношенный шлифовальный круг или просто модернизируете тот, который не соответствует вашим потребностям, важно выбрать правильный, чтобы минимизировать время заточки и продлить срок службы ваших инструментов и шлифовальных кругов. Производители изготавливают шлифовальные круги из различных абразивов, чтобы лучше всего работать с конкретными типами металлов

Типы абразивных кругов

• Карбид кремния. Этот недорогой круг лучше всего работает с цветными металлами, такими как алюминий, латунь или медь, а также с твердыми сплавами.Обычно он имеет цвет от темно-серого до бронзового. Хотя раньше они входили в стандартную комплектацию большинства настольных шлифовальных машин, они становятся менее распространенными, поскольку все больше производителей переходят на круги из оксида алюминия.

Еще важно знать: 4 нюанса для правильного выбора болгарки, подходящей для распиловочного или циркуляционного станка

УШМ выпускают с мощностью привода от 340 Вт до 2,5 кВт. Для увеличения крутящего момента на рабочем валу применяют редукторы и увеличение оборотов до 10-12 тыс. за мин. Подбирают модель, подходящую для определенного типа станка. Чтобы исключить быстрый износ, специалисты предлагают делать небольшой запас и использовать технику с двигателем 0,9 кВт и более.

Количество ручек и специальные приспособления для выполнения ручных операций в данном случае не имеют значения. Однако пригодятся следующие компоненты и характеристики:

  • защита мотора от пыли;
  • плавная регулировка оборотов с автоматическим поддержанием заданного уровня;
  • плавный пуск;
  • встроенная защита от перегрузок.

Отрезной станок по металлу и дереву из болгарки своими руками

Циркульная магнитная насадка для болгарки своими руками

Здравствуйте, уважаемые читатели и самоделкины! Многие из Вас достаточно часто работают с болгаркой, и иногда возникает задача вырезания кругов из листового металла. Вручную выполнить эту задачу с высокой точностью и без последующей обработки практически невозможно. В данной статье автор YouTube канала «Самоделкин Иван» расскажет Вам, как он изготовил специальную приставку для болгарки, с помощью которой можно вырезать круги даже больших диаметров без сверления отверстия в центре.

Это приспособление достаточно просто изготовить, однако потребуется небольшой объем сварочных работ.

Материалы. — Неодимовый магнит под винт — Стальная шпилька, удлиненная гайка М16 — Шариковый подшипник 6001RS, корпус — Стальные профильные трубы 25X25 20X20, полоса 40 мм — Гайка, болт, барашковая гайка М10.


Инструменты, использованные автором. — Болгарка, отрезной диск — Сварочный аппарат — Тиски, молоток, маркер. Процесс изготовления. Одним из основных элементов этой конструкции послужит мощный неодимовый магнит, такие часто используют при различных поисковых работах. К обратной стороне этого магнита уже приварена цилиндрическая удлиненная гайка наружным диаметром 12 мм. Первым делом мастер запрессовывает шариковый подшипник 6001RS в корпус.

С другой стороны в корпус вставляется удлиненная гайка М16, и обе детали свариваются между собой

При этом важно соблюдать их соосность


По центру противоположной стороны детали высверливается отверстие диаметром 10 мм, затем приваривается гайка М10, в нее вкручивается прижимной болт. К головке болта приваривается барашковая гайка (можно сразу взять болт М10 с барашковой головкой).


В удлиненную гайку закручивается обрезок шпильки М16, а уже на нее навинчивается вторая часть держателя.

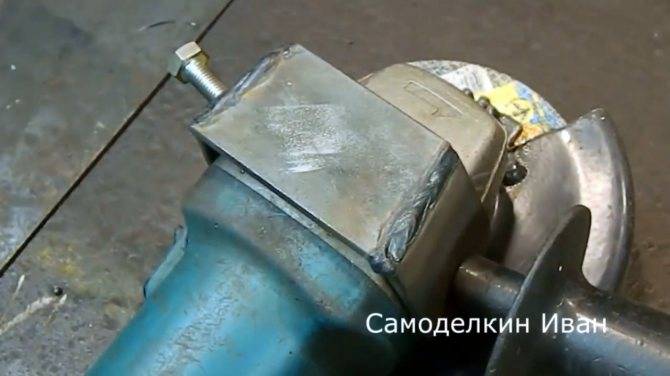

Теперь мастеру нужно сделать крепление для болгарки. Из 40-й стальной полосы вырезаются две вот такие заготовки, и в них сверлятся отверстия М10. Острые края деталей обрабатываются лепестковым зачистным диском. Обе детали прикручиваются к штатным отверстиям для рукоятки на болгарке.


Из той же полосы вырезается деталь в виде трапеции, и приваривается к первым двум.


Далее, из профильной трубы вырезается рукоятка, на одном конце которой сверлится сквозное отверстие диаметром 10 мм. Также изготавливается похожая, короткая деталь, которая в дальнейшем будет приварена к креплению на болгарке.


Остается сделать еще две вот такие детали для шарнирного соединения.


Все детали готовы, и соединяются между собой болтами и гайками М10.


Последние сварочные работы, и все элементы приспособления готовы.


Неодимовый магнит очень мощный, и его практически невозможно оторвать от поверхности металла, поэтому автор предусмотрительно подкладывает кусочек картона, чтобы немного снизить усилие.

Держатель примагничивается к листу, и направляющая вставляется в него.

Затем регулируется нужный радиус, и направляющая фиксируется барашковым винтом. Остается отрегулировать вертикальное положение болгарки и диска так, чтобы он касался поверхности заготовки.


Второй край направляющей одновременно является и рукояткой, слегка поднимая которую, диск прижимается к заготовке.


Лист нержавейки, из которого мастер вырезает круг, достаточно толстый, а диск изнашивается быстро. После нескольких проходов по кругу, автор опускает верхнюю часть конструкции при помощи шпильки с гайкой.

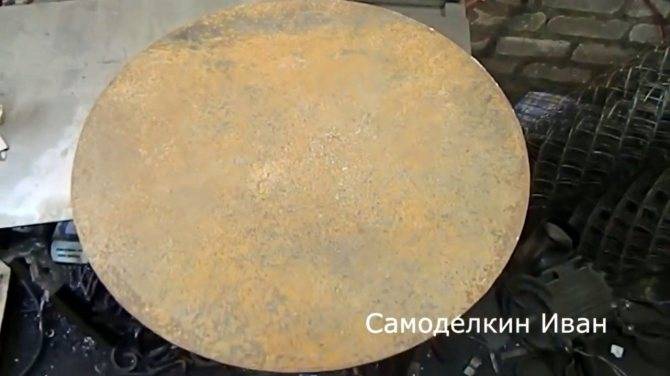

Итак, получился отличный круг из листа нержавейки толщиной 4,5 мм.


Еще раз о предназначении частей приспособления. Вот это шарнирное соединение позволяет регулировать не только расстояние от шпинделя до заготовки (это нужно как при износе дисков, так и для разных их диаметров), но и выставлять нужный угол реза. Второй узел позволит более точно регулировать высоту по мере постепенного износа диска, для этого на шпильку навинчена контргайка. По мнению автора, это приспособление позволит вырезать круги до двух метров диаметром.

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как превратить болгарку в штроборез

Чтобы сделать полноценный штроборез из болгарки своими руками, надо решить два вопроса:

  • Отвод пыли. Это первоочередная проблема – без ее решения дальнейшая модернизация бессмысленна.
  • Размещение на валу, предназначенного для одного диска, двух кругов по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение кругов к плоскости реза – малейший перекос при 3000 и больше оборотов в минуту это в лучшем случае заклинивание и выход из строя редуктора или двигателя.

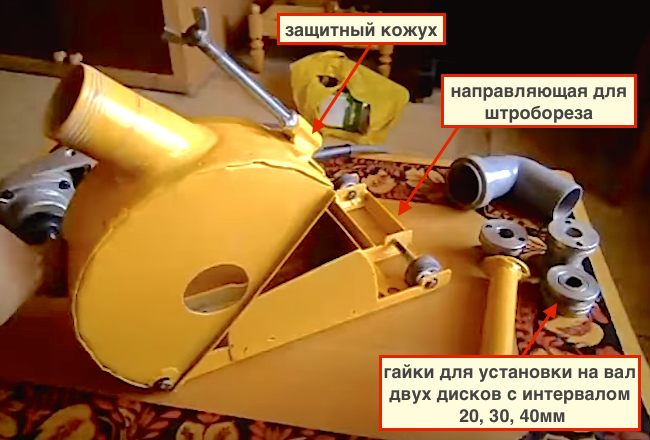

Изготовление защитного кожуха

По большому счету, эта деталь и делает из УШМ самодельный штроборез – такая насадка на болгарку заменяет стандартную защиту, установленную на устройстве, полностью скрывая за собой часть круга, не погруженную в стену. Как сделать крепления, вопроса возникнуть не должно – они просто копируются с заводской детали.

Защитный и пылеулавливающий кожух представляет собой обрезанный сбоку приплюснутый цилиндр, в котором есть патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если сделать циклонный фильтр, то и обычный бытовой).

Высота цилиндра делается достаточной, чтобы в него поместились два диска на необходимом расстоянии друг от друга. Для его изготовления нужны два железных полукруглых пластины и полоска стали, которая будет их скреплять. Полоска сгибается, приваривается к округлым частям пластин и основа кожуха готова.

В зависимости от креплений заводской защиты, в пластине, что будет прилегать к корпусу болгарки, кроме прорези для вала делаются отверстия под болты, либо приваривается хомутовый зажим.

Регулировка глубины пропила

Часть кожуха, что решает эту задачу, одновременно является направляющей для штробореза – если к ней приделать колесики, то по ним устройство будет легко перемещать по стене.

Делается в «Г» или «Т»-образной форме – нижняя часть «буквы» набирается из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно опускаться и подниматься, что и позволит регулировать насколько диски будут выглядывать из-под кожуха. Фиксацию в заданном положении проще всего сделать с помощью болтового соединения или упора.

Дополнительно на основании направляющей привариваются боковины, чтобы пыль, как бы ни была отрегулирована глубина реза, не вылетала из-под кожуха.

Верхняя часть «буквы» нужна для устойчивости – на ней и устанавливаются колесики для плавного перемещение штробореза по стене.

Установка на вал двух дисков

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит сразу же закрепить на нем два круга. Логических выходов из этого положения два – выточить новый вал или сделать гайку, который зажимал бы первый круг и удерживал второй. По ряду причин, второе решение выгоднее:

  • Не требуется разбирать болгарку.
  • Если устройство выйдет из строя, то можно приобрести другое и просто переставить на него гайку.
  • Технически проще выточить гайку, чем вал, соединяющийся с редуктором.
  • Гайка вытачивается вместе со втулкой.

Надеваются диски в следующем порядке:

  1. На вал болгарки устанавливается первый диск.
  2. Сверху на него ложится втулка и на нее – второй круг.
  3. Гайка продевается сквозь верхний диск, втулку и затягивается прижимая первый диск и зажимая второй между собой и втулкой.

Наглядно вся конструкция показана на видео:

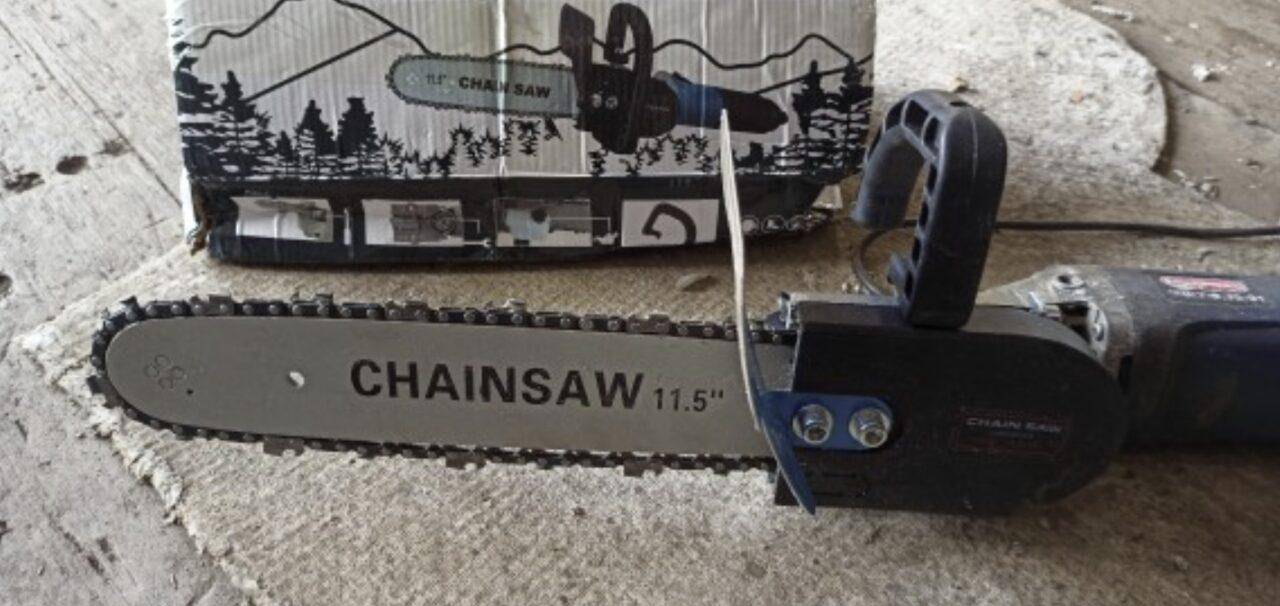

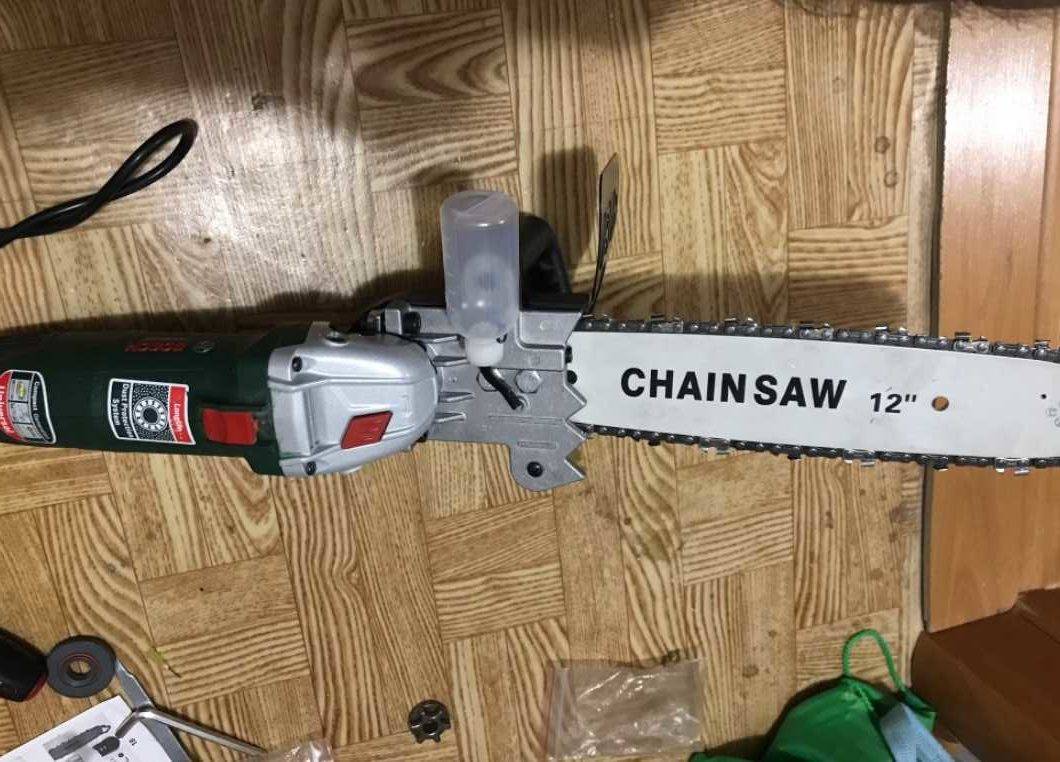

Кронштейн цепная пила

Этот съемный инструмент будет полезен в условиях частного дома, дачи, небольшой мастерской. Его установка превращает обычную «болгарку» в электропилу, способную срезать засохшее дерево или распилить толстый брус. (Брус можно распилить как поперек древесных волокон, так и вдоль).

Кронштейн цепная пила легко устанавливается на «болгарку» и отключается от нее. Рассчитана пила на подключение к шлифмашинкам, предназначенным работать с дисками, диаметром 115мм и 125мм.

В комплект цепной пилы входят:

  • насадка;
  • шина;
  • цепь-пила;
  • рукоять с защитой;
  • ведущая звездочка.

Мощность цепной пилы зависит от мощности «болгарки», к которой ее подключают.

Достоинства самодельного инструмента

В хозяйстве очень часто появляется необходимость распилить доску, ДСП, ДВП, фанеру и другие подобные материалы. Удобнее всего выполнять такие манипуляции, используя для этого стационарный станок, который в народе получил название циркулярка. На таком станке можно даже пилить дрова, поэтому о рациональности его изготовления долго думать не приходится.

Углошлифовальная машинка или болгарка получила широкую популярность, так как это универсальный инструмент для резки металла, камня, бетона, пластика и даже дерева

Однако с обработкой дерева нужны не только особые навыки, но еще и осторожность. Ведь именно при обработке древесины возникает такой эффект, как обратный удар

Именно поэтому специалисты рекомендуют использовать инструмент только в качестве циркулярки, что позволяет исключить вероятность возникновения обратного удара, а также повысить эффективность применения электроинструмента.

Изготовление стационарного станка из болгарки для распиливания древесины имеет ряд преимуществ:

  1. Экономия на покупке стационарного станка, который состоит из станины и мощного электродвигателя. Стоимость такого станка составляет не менее 10 тысяч рублей, в то время как из болгарки можно сделать циркулярку без дополнительных вложений
  2. Простота изготовления — для создания станка понадобится только электроинструмент и основание, изготовить которое можно из деревянного верстака или досок
  3. Высокая эффективность — УШМ развивает частоту вращения свыше 9000 оборотов в минуту, что положительно влияет на скорость и качество пиления материала
  4. Возможность в любой момент воспользоваться УШМ, сняв ее со станка

Если попали на сайт, значит, наверняка задаетесь вопросом и целью изготовления самодельной циркулярки из болгарки. В рациональности такой задумки сомневаться не приходится, а как сделать стационарный станок для пиления древесины, выясним далее.

Как правильно ставить диск на болгарку?

Чтобы правильно поставить диск на болгарку, сначала стоит отметить, что диск устанавливается на шпиндель болгарки при помощи специального прижимного фланца с резьбой М14. Давайте подробнее рассмотрим, как снять диск с болгарки. Для того чтобы открутить диск с болгарки, первоначально нужно демонтировать фланец. Специально для таких целей, производители комплектуют болгарки специальным рожковым ключом. Он имеет специфическую форму. Штырьки, расположенные на рожках этого ключа вставляются в специально предусмотренные отверстия на фланце.

Чтобы открутить фланец, фиксируем шпиндель. Для этого зажимаем фиксатор, который обычно представляющий собой кнопку на верхней части корпуса. При нажатии, шплинт помещается в отверстие ведомого диска редуктора, а это в свою очередь предотвращает его вращение. Далее, вставляем штырьки ключа в специально предусмотренные отверстия на фланце, нажав на фиксатор необходимо одновременно провернуть против часовой стрелки и сместить фланец с места. Если манипуляции прошли успешно и фланец поддался, можно открутить его рукой и отложить в сторону.

Теперь демонтируем диск. Зачастую, в процессе интенсивной работы с инструментом на внутренней стороне защитного кожуха образуется некий налет из мелких частиц металла и абразивного материала. Для оптимальной, стабильной и долговечной работы болгарки, снимаем нижнюю часть фланца и очищаем кожух стальной щеткой.

Как его снять?

Диски, особенно предназначенные для резки, быстро «сгорают» и их приходится менять.

Нелишне будет ещё раз напомнить о необходимости отключения «болгарки» от сети. Работа предстоит с быстро вращающимися деталями и лучше обезопасить себя.

Если нужно заменить сработанный диск, надо выполнить ряд простых операций.

  • Диск закреплён на шпинделе штока гайкой с резьбой. В комплекте любой углошлифовальной машины имеется специальный ключ, на рожках которого закреплены штыри, которые цепляются за отверстия фланца.
  • Шпиндель фиксируется специальной кнопкой, шплинт которой при нажатии входит в отверстие редуктора, таким образом, фиксируя его. Нажав кнопку правой рукой, одновременно левой рукой нужно открутить гайку крепления ключом. Если гайка сдвинулась с места, её откручивают рукой. Всё, теперь диск можно снять.

  • В гайке есть отверстия для её фиксации штырьками на рожках ключа, можно её открутить, постукивая молотком по упёртому в отверстие зубилу или прутку.
  • Стронуть гайку иногда удаётся простым постукиванием по её краю молотком в направлении скручивания. Однако в этом случае могут возникать повреждения фланца, прежде всего, отверстий для штырей ключа, в дальнейшем применить ключ к такой гайке может оказаться невозможно.
  • Весьма неплохой результат получается при использовании для изготовления ключа гвоздя. Гвоздь лучше подобрать большой, от 100 мм. С помощью молотка и пассатижей гвоздю придаётся П-образная форма. Ножовкой или зубилом срезаются остриё и шляпка гвоздя. Таким импровизированным ключом можно попытаться стронуть гайку. Можно концы такого ключа согнуть, тогда он превратится в подобие рожкового ключа, но это потребует больших трудозатрат. Можно также в дугу, образованную согнутым гвоздём, вставить какой-либо ворот, например, молоток или другой гвоздь.

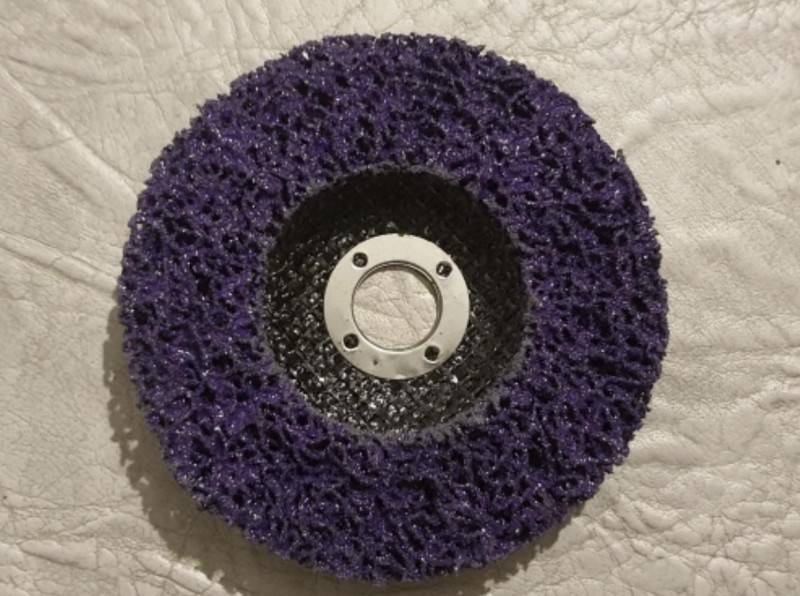

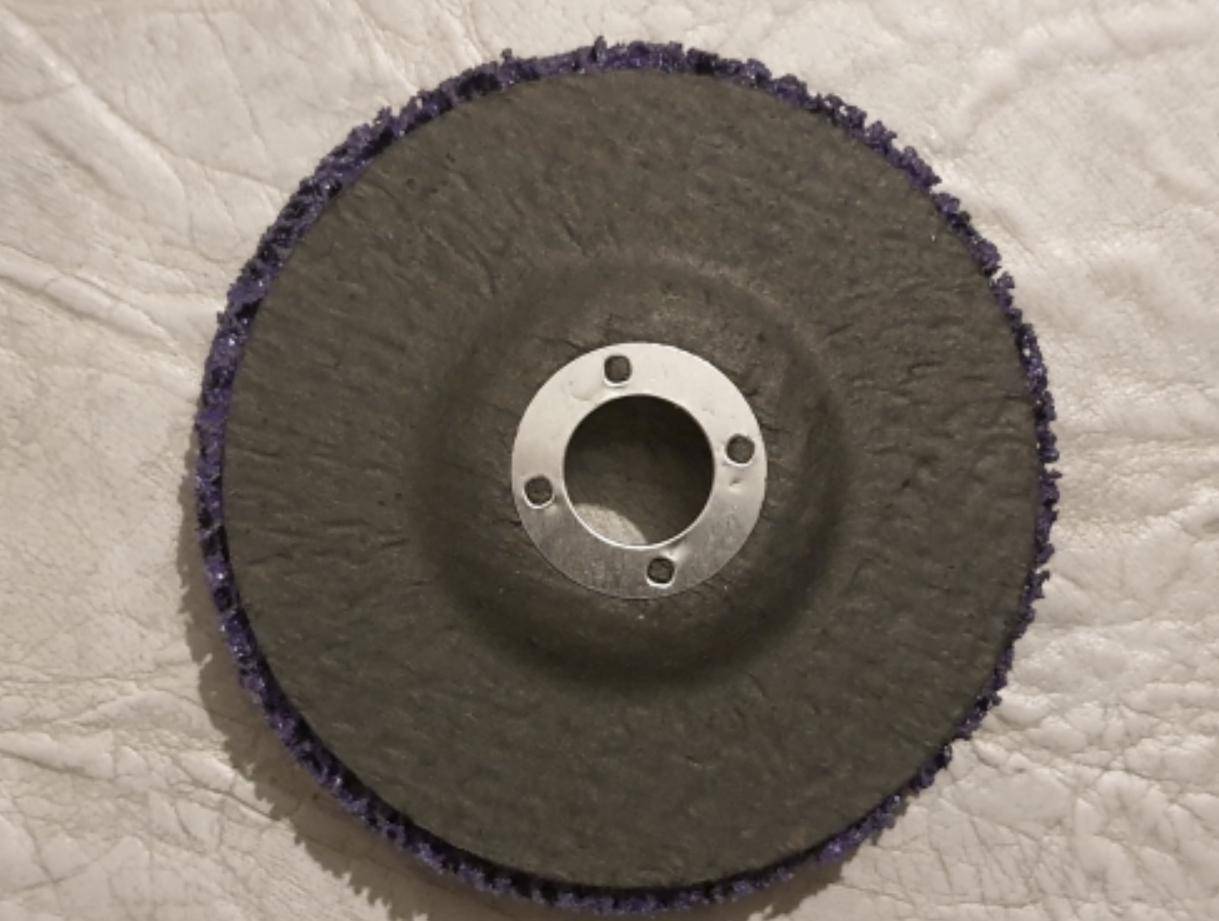

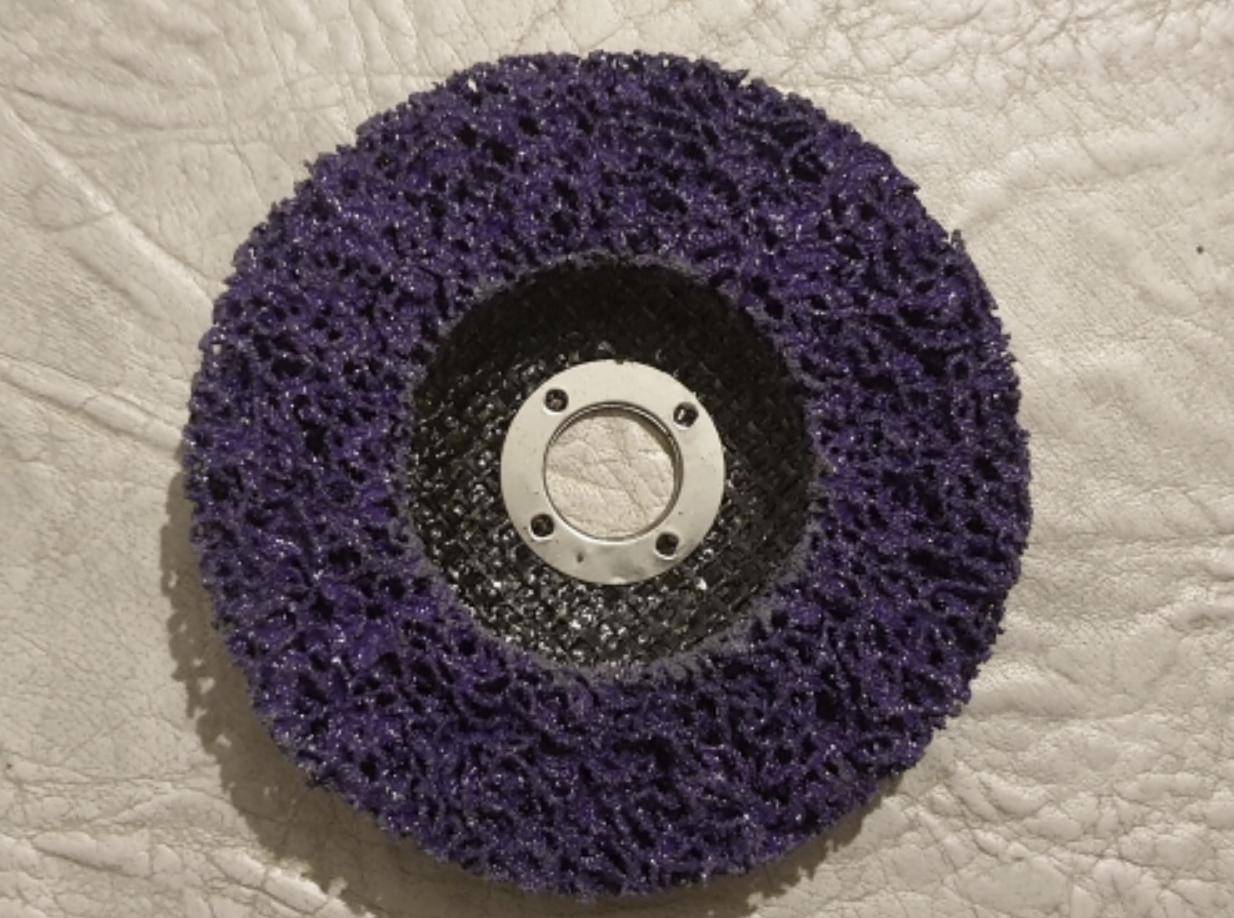

Насадка для удаления ржавчины

Еще один вариант шлифовального диска. Насадка бережно очищает обрабатываемую поверхность от лакокрасочного покрытия, ржавчины, плохо смываемых загрязнений. С одинаковой результативностью работает с металлическими, деревянными, каменными, пластиковыми поверхностями. Устанавливается на «болгарку», стандартом 100 мм, 115 мм и 125 мм.

Насадка проста в установке и снятии. Выполнена из качественных материалов, потому и характеризуется высокой износостойкостью. Рассчитана на выполнение больших объемов работ при интенсивной эксплуатации.

Наружный диаметр диска – 100 мм. Внутренний – 16 мм, потому, для монтажа на некоторые модели «турбин», может потребоваться вставка дополнительного кольца.

Заточные диски

Данная категория дисков предназначена для грубой работы по металлу. Заточной диск можно использовать для зачистки сварных швов, снятия фаски на отрезанных металлических деталях, а также для заточки инструмента (сверла, стамески и т.д.), если поблизости нет точильного станка.

Стоит знать, что при установке такого диска обороты на болгарке нужно устанавливать минимальные или не превышающие значения, указанного на абразивном круге.

Заточной круг можно отличить от отрезного по толщине (не менее 5 мм) и по наличию углубления по центру для более удобного использования плоскости диска для заточки инструмента.

Диски для болгарки и их назначение — гайд по 5 основным видам

С болгаркой можно резать, точить, шлифовать самые разные материалы и поверхности. Но для каждого из них нужен подходящий диск. О том, какие бывают круги для УШМ и для чего они нужны — в этом гайде. Тут также есть инструкция по замене насадки и советы, которые помогут справиться с заклиниванием аксессуара.

Что такое диск для болгарки

Он представляют собой насадку для УШМ. Нужный вариант подбирается по размеру (диаметру) и материалу в зависимости от задачи.

Узнайте: Как выбрать болгарку для домашнего использования — 10 основных критериев

Обдирочные и зачистные

Рабочая часть кругов выглядит как два скрепленных друг с другом диска или выполнена в форме чашки. Кромка же часто выглядит как щетка или проволока. Такие круги нужны, чтобы снять с поверхности ржавчину, лак или краску. Это — отличный вариант для выполнения ремонтных работ, связанных с кузовной частью авто. Обдирочные насадки также помогут счистить штукатурку, избавиться от следов бетона.

Шлифовальные и полировальные

Применяются при циклевке паркета, черновой и окончательной обработке. Видов шлифовальных насадок бывает много: у каждой насадки — свое предназначение и материал, который подходит для определенного типа поверхности. Подробнее об этом можно прочитать в соответствующем разделе.

Фрезеровочные

Они делятся на два вида: круги и фрезы. Первый вариант сбоку напоминает рашпиль. Его используют для грубых работ с деревом. Фрезы же используют, чтобы создавать пазы, углубления, обрабатывать торцы, кромки. С их помощью также можно распиливать небольшие заготовки.

Заточные

Классические круги, которые также используют в точильных станках. Они имеют не такую толщину, как отрезные: сечение их равно не менее 5 мм. С помощью таких насадок можно не только затачивать инструменты, но и счищать сварочные швы. Подойдут они и для грубой шлифовки металлических поверхностей.

Классификация по материалу

В зависимости от назначения различается и материал насадок на болгарку. Каждый вид имеет характеристики, которые делают его наиболее подходящим для определенных работ. Арсенал шлифовальных и полировальных кругов довольно внушителен.

Краткое описание
Кордовая щеткаДля черновой отделки: выравнивания, очистки поверхности.
Торцевые абразивные насадкиДля шлифовки торцов деталей.
ЛепесткиКруги в виде абразивных полотен различной зернистости, степень которой определяет качество шлифовки.
Тканевые или войлочные кругиПредназначены для зеркальной полировки. Возможно использование дополнительных жидких средств или мелкоабразивной пасты.
Фибровые насадкиОптимально для обработки разных поверхностей из металла.
Цепные и круги-рубанки цельнолитого типаПозволяют выполнять грубую обработку бревен, бруса и других видов древесины. Их следует использовать исключительно с болгарками, укомплектованными дополнительными рукоятками.

Отрезные диски на УШМ тоже делятся на несколько разновидностей, в зависимости от материала:

  1. Для работы по металлу — варианты из стали с абразивной поверхностью из глиноземного или электрорунда.
  2. Работа с камнем проводится при помощи режущего элемента, выполненного из карбид-кремниевым абразивом. Они бывают цельными и разбитыми на сегменты. Первый вариант используют для доломита, известняка, а второй — для плитки и других твердых поверхностей.
  3. Для дерева используются пильные круги. Они отличаются формой зубчиков. Так, есть переменно-скошенные и прямые модели. Первые универсальны, вторые же предназначены для хвои и прочего мягкого дерева. Также есть зубчики в форме трапеции.
