Как сделать сливную яму для бани своими руками (инструкция)

Какие материалы понадобятся для строительства?

Сливная яма из кирпича

Если почва на участке достаточно прочная и, при этом обладает хорошими дренажными свойствами, то для строительства бани не потребуется много материалов. Сами стенки ямы укреплять не придется, а дно сливной ямы необходимо будет покрыть слоем щебня и речного песка. К сожалению, такие идеальные условия имеются далеко не на всех участках.

В большинстве случаев, стены ямы требуют укрепления, чтобы не допустить осыпания. Для этого используют кирпичную кладку, листы шифера или аналогичный материал. Как вариант, можно использовать металлическую или пластиковую бочку без дна.

В нижней части стенок бочки также нужно будет проделать некоторое количество отверстий, чтобы вода могла отфильтровываться через грунт.

Нужно заметить, цилиндрическая форма ямы наиболее выгодный вариант. Дело в том, что в этом случае нагрузки распределяются по стенкам более равномерно, и вероятность разрушения этой конструкции минимальна, в отличие от камеры в форме куба.

Устройство герметичной ямы

Вся подобная система выгладит просто и удобно монтируется. Разводка канализации по дому выводится в бочку, вкопанную не ближе 5-6 м. В яму собираются все стоки, откачивать ассенизаторской машиной весьма удобно, особенно если расстояние от забора будет не больше 2 м.

Вкапывать бочку нужно не глубже 7 м. В противном случае откачивающий шланг не сможет забрать всю жижу и будет собирать только жидкость с поверхности. При расчетах расположения емкости необходимо учесть особенности рельефа местности. Если дом находится в низине, есть большая вероятность, что после сильных осадков вода будет скапливаться большим количеством. Рекомендуется использовать бочки большого размера, поскольку емкости с малым весом могут быть вытеснены на поверхность пучинистым грунтом и почвенными водами из ямы.

Если семья насчитывает больше двух человек, стоит задуматься над организацией сливной ямы переливного типа. Состоит конструкция из двух последовательно расположенных бочек. Расположены емкости одна чуть выше другой. Соединение обеспечивается посредством вмонтированной дополнительной трубы. Жидкость откачивается индивидуально из каждой бочки.

В обоих вариантах бочка должна быть установлена, обеспечивая легкий доступ машине ассенизаторов. При герметичном запирании отверстия бочки необходимо оставить вентиляционное отверстие Ø100 мм для фановой трубы. Во время разложения органических отходов (фекальных масс) сточных вод образуется большое количество метана. Чтобы выводить его эффективно, труба должна возвышаться на полметра от уровня почвы. Если отвода газа не будет, бочка взорвется.

Спорным вопросом остается отмостка вокруг крышки бочки. Некоторые источники не рекомендуют заливать площадку вокруг отверстия бетоном. Поскольку при проседании почвы бетонный круг может начать давить на верхнюю часть емкости и тем самым повредить её герметичность.

Применяем приямок

Попадаются участки грунта, которые плохо пропускают воду. В этом случае лучше изготовить приямок для стоков. Они в нем будут собираться, а затем уже удаляться.

Такая канализация бани своими руками делается только из водонепроницаемых компонентов, а жидкость, собравшаяся в приямке отводиться через специальный трубопровод.

При строительстве самого приямка нужно подумать о постройке водяного затвора. Он сможет ограничить попадание в баню неприятных запахов.

Чтобы это сделать необходимо:

  • Вхождение сливной трубы в приямок сделать на высоте около 15 см от его дна;
  • Берется пластина и устанавливается сразу под трубой, при этом она не закрепляется снизу;
  • Оставляется порядка 8 см от дна до пластины, оно будет служить для образования водяного затвора.

Обыкновенные полиэтиленовые трубы, применяемые для канализационных работ, хорошо подойдут для построения канализации. Их можно подключить к системецентральной канализации при условии, если она не сильно загружена.

Принцип работы приямка

Сооружение проливного пола

При устройстве слива необязательно, чтобы полы были теплыми. Это означает, что для них не требуется укладывать теплоизоляционный слой внутри конструкции. Монтаж досок настила заключается в их креплении по периметру с использованием дополнительных черепных брусков. Созданную конструкцию можно при необходимости легко демонтировать и вынести наружу для проветривания и просушки, что продлит срок ее службы.

Лаги

Прежде чем приступить к укладке лаг своими руками, необходимо подготовить для них место. Обязательно следует положить двойной слой гидроизоляции

Особое внимание нужно уделить технологии укладки: эти элементы должны быть установлены строго горизонтально с небольшим уклоном в направлении места сбора отработанной воды. Уклон делается посредством вырубки в лагах, постепенно уменьшая их высоту на 2-3 мм в направлении места сбора сточных вод. В конечном итоге должен получиться требуемый уклон пола, который не должен превышать 10°

В конечном итоге должен получиться требуемый уклон пола, который не должен превышать 10°.

При укладке половых досок протекающего пола нет необходимости использовать крепежные элементы. Для правильного выполнения этой работы необходимо учитывать ряд важных моментов, которые обусловлены спецификой проливных полов:

  • Недопустимо начинать стелить доски протекающего пола, пока не будет установлен приемник для воды.
  • Используемый настил одновременно служит гидроизолятором для нижнего перекрытия бани.
  • При укладке досок обязательно необходимо выдержать величину зазора, которая должна составлять не менее 5 мм. Этого будет достаточно, чтобы вода могла естественным путем уходить вниз даже при значительном разбухании настила.
  • В обязательном порядке опорные столбики для лаг оборачивают двойным слоем гидроизоляции.

Опорные столбики

Для изготовления столбиков опор лаг используют кирпич 250 х 250 мм. Эти поддерживающие элементы устанавливают на песчаную или бетонную подушку, выдерживая между ними шаг 0,8-1 м. По завершении монтажа их необходимо оштукатурить, а землю между ними застелить рубероидом.

Если все сделано верно, то расстояние между нижней точкой поверхности протекающего пола и рубероидом, уложенным внизу, будет составлять не менее 300 мм. Выполнить это требование удается за счёт лаг, которые укладывают на опорные столбики.

Критерии выбора

Выбирают тип колодца по таким критериям:

  • Габариты. Для многих хозяев имеет значение вес, длина и сечение шахты.
  • Технические характеристики материала: долговечность, устойчивость к коррозии и агрессивным средам, прочность на излом и растяжение.
  • Стоимость. Для многих мастеров этот параметр является немаловажным, поскольку устройство протяженной дренажной системы может вылиться в копеечку.

Часто в целях экономии владельцы дачных участков принимают решение монтировать своими руками дренажный колодец из покрышек или полимерных ёмкостей. Но герметичность такого резервуара остается под вопросом, поскольку сложно добиться абсолютной целостности шахты. Со временем она все равно станет пропускать подземную воду, а покрышки будут деформироваться под воздействием пучнистого грунта.

Как сделать слив воды из бани

Баня – строение особенное. При ее возведении, во-первых, нужно правильно распланировать расположение помещений, а во-вторых, устроить качественный слив. От этого напрямую будет зависеть практичность бани и удобство моющихся там людей. В этой статье поговорим о том, как лучше сделать слив воды из бани.

Закупаем необходимые материалы

Для того чтобы устроить слив, нужно будет запастись некоторыми материалами и оборудованием. Чем именно, смотрите в таблице.

МатериалПараметрыНазначение
ТрубыПластик, диаметром не менее 50ммОтвод использованной воды
ТрубыПластик, диаметром 20 — 30ммВыхлопная труба септика
ЛотокПластик или металлПрием воды в бане
РешеткаПластик или металлПреграда для попадания в слив листьев от веника и разного рода мусора
ГидрозатворПластиковый «стакан»Предотвращение попадания в помещения неприятных запахов из сливной трубы
БочкаПластик, 500лУстройство септика

Копаем колодец и траншею под слив

Траншею под слив стоит прокопать еще до возведения фундамента (если он ленточный). В своей начальной точке траншея должна выходить там, где в последующем будет расположена моечная, в конечной – в паре метров от бани. Копать нужно с уклоном и лучше таким образом, чтобы в сливе не было колен. Чем круче наклон, тем меньшей будет вероятность засоров. После того, как траншея будет вырыта, приступают к выкапыванию колодца глубиной не менее 1.5м. В любом случае докопаться нужно до песчаного слоя грунта. Диаметр колодца зависит от размеров бочки септика. Лучше выкопать его так, чтобы между краями емкости и стенками ямы оставалось хотя бы 10см. В этом случае бочку будет проще устанавливать.

Прокладываем трубы под слив

Дно траншеи лучше всего выстелить песком. Трубы укладывают, используя при необходимости фитинги. Диаметр магистрали должен быть не менее 50мм, но лучше все же использовать 100-миллиметровый вариант.

Важно: В колодец труба должна выходить на глубине не менее 60см. В этом случае вода в сливе не будет замерзать в морозы

Подготовка бочки

Если вас интересует, как сделать слив из бани качественным, вам стоит подумать об устройстве септика. Простейший, можно собрать из обычной бочки. Выполняется данная процедура так:

  • В боку бочки (примерно посередине) вырезается отверстие по диаметру трубы слива. В него вставляется патрубок из пластика.
  • В дне бочки делается отверстие под выхлопную трубу. При сливе воды из бани, воздух в ней будет сжиматься. Если не предусмотреть сообщения внутреннего пространства септика с окружающей средой, воздух начнет подниматься по трубе в моечную. Вместе с неприятным запахом застоявшейся воды.
  • В отверстие вставляется выхлопная труба. Закрепить ее можно воспользовавшись стальным патрубком и 2-мя гайками.

Устанавливаем бочку

Продолжают устройство слива использованной воды из бани установкой бочки в колодец. На его дно предварительно обязательно нужно насыпать и хорошенько утрамбовать щебень. Бочка устанавливается дном вверх. Патрубок надевается на сливную трубу. Его раструб стоит прикрутить к ней саморезами, так как бочка со временем немного осядет. Патрубок при этом может соскользнуть. Далее бочка закапывается землей. Между стенками ямы и емкости можно также засыпать щебень. Сверху емкости нужно положить кусок жести или доски. Иначе, ее дно можно повредить, случайно на него наступив.

Если не хотите возиться с септиком, яму можно просто засыпать щебенкой наполовину, накрыть щитом из досок и присыпать землей.

Устройство слива в самой бане

Полы бани обычно представляют собой «пирог» — стяжка, керамзит, гидроизоляция, армированная стяжка, плитка или доска с уклоном к трубе. В него нужно впаять приемный лоток и вывести внутрь трубу. Эта небольшая емкость необходима для того, чтобы вода из бани утекала быстрее.

Совет: Чтобы полностью исключить риск поступления в баню неприятного запаха из слива, на трубу стоит надеть пластиковый гидрозатвор. Это копеечное устройство перекроет также доступ в моечную холодного воздуха зимой.

Сверху лоток обязательно нужно прикрыть решеткой. Иначе слив будет быстро засоряться. После ее монтажа устройство слива воды из бани можно считать законченным. Как видите, сборка его своими руками особой проблемы собой не представляет.

Видео по теме:

Использование септиков для стоков из бани

Изготавливают септик следующим образом:

  1. На расстоянии не менее 1,5 м от стены бани выкопайте яму глубиной 2–2,5 м, но можно и глубже.
  2. На дно насыпьте слой песка (150 мм), щебня (100 мм) и все утрамбуйте.
  3. Опустите в яму бетонные кольца.
  4. Рядом выкопайте еще один колодец меньшей глубины.
  5. Насыпьте песок, щебень на дно колодца и уплотните их.
  6. Опустите на дно кольца.
  7. Забетонируете дно глубокого колодца и щели между кольцами — колодец должен быть герметичным.
  8. В верхней части колец обоих колодцев проделайте отверстия и соедините кольца трубами, которые должны располагаться с наклоном 2 см/м в сторону глубокой ямы. Места соединения заделайте цементом.
  9. Подведите канализационную трубу от бани к неглубокому колодцу.

Первая емкость предназначена для отстаивания грубых частиц, которые упадут на дно через некоторое время после отстаивания. После наполнения первого колодца вода начнет переливаться во вторую через соединительную трубу. Во второй емкости земляные бактерии переработают все органические вещества в воде. Со временем количество бактерии уменьшается, их приходится покупать в магазине и собственноручно добавлять в воду. Очищенную воду можно использовать для полива.

Что нужно сделать до начала строительства

Горловина засыпанной грунтом ямы

Все знают, что сооружение любого объекта или коммуникации нужно начинать с проектирования. Не станет исключением и сооружение очистного сооружения для бани.

Оценка УГВ

Прежде всего, нужно узнать на каком уровне залегают грунтовые почвенные воды. Если этот уровень достаточно высок, то от строительства традиционной сливной ямы придется отказаться, поскольку ее будет заполнять почвенная вода.

Как можно определить, на каком расстоянии от поверхности залегают почвенные воды? Как правило, для получения этой информации необходимо производить гидрогеологическое исследование, включающее бурение штуфов. Однако предварительную оценку положения можно произвести и старинными народными методами:

  • Если поблизости имеются колодцы, то по уровню находящейся в них воды можно сделать вывод об УГВ.
  • Еще одна примета – при высоком УГВ на участке растет много растений, которым нужна влага в больших количествах. Например, хвощи, мать-и-мачеха, камыш, осока и пр.

Кирпичная сливная яма

Определение объема камер и другие нюансы строительства

Объем приемных камер зависит от того, насколько человек рассчитана баня — сливная яма должна быть тем объемнее, чем большее количество людей будет пользоваться помывочной.

При недостаточном объеме ямы, сточные воды просто не поместятся в ней и потекут через край. Также, следует оценить качество грунта на участке, от этого зависит, нужно ли будет проводить укрепление краев ямы.

Место расположения очистного резервуара следует определить заранее. Как правило, рекомендуется размещать яму на расстоянии 2-2,5 метров от бани. В противном случае, будет сложно построить трубопровод с необходимым уклоном.

Как выбрать подходящий материал

Современные трубы для организации водоотводной системы делают из высокопрочного пластика. Его срок эксплуатации 50 лет. Применяют трубы из:

  • полипропилена;
  • полиэтилена низкого давления;
  • поливинилхлорида;
  • хлорированного поливинилхлорида.

Они не боятся воды, не ржавеют и не гниют. Легко собираются в систему, крепятся друг к другу просто и без особых усилий. Бывают разных размеров, среди которых обязательно найдётся необходимый в конкретных условиях.

И хотя трубы из чугуна прочнее и надёжнее, их в создании слива под баню практически не используют. Их тяжело перевозить и устанавливать, монтаж требует наличия специального оборудования, дополнительных инструментов и специалистов. В итоге получается затратное мероприятие, которого можно избежать.

Не рекомендуются к использованию асбестоцементные трубы. Внутри у них неровная поверхность, которая цепляет мусор. Особенно это опасно, если водоотводная система больше 10 метров.

Диаметр труб для парной со средней степенью эксплуатации – 11 см, для небольших бань достаточно 7 см.

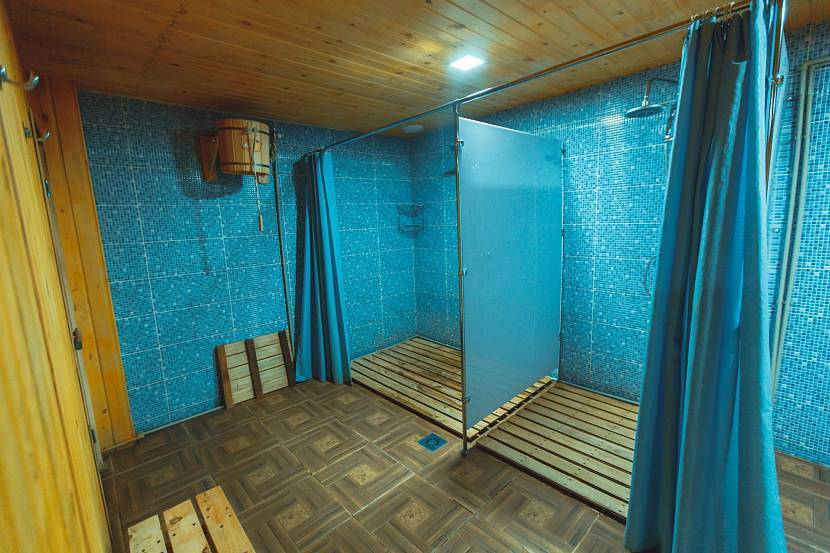

Моечная комната в банеИсточник 2gis.com

Куда и как лучше сливать воду?

А вот уже куда будет уходить сама вода – все зависит от запланированного бюджета и нагрузки на дренаж. Так, никогда не помешает построить на расстоянии от бани отдельную выгребную яму, а от нее уже проложить траншею и заложить в нее канализационную тубу в хорошем утеплители.

А самый бюджетный вариант – прямо под моечной закладка из гравия (как крупного, так и мелкого), куда и будет уходить вода.

Воронка – проще простого

Некоторые банщики еще делают под моечной и парилкой что-то вроде воронки – бетонируют ее стены и промазывают жидким стеклом. В центре такой воронки – сливная труба, выходящая за пределы бани: в яму, стенки которой укреплены кирпичом или же сама яма – это старая железная бочка без дна.

Внизу ямы – гравий, сверху – крышка из толстого металла и отверстие для вентиляционной трубы. Судя по отзывам, такую нехитрую, но надежную систему можно не открывать по десять лет.

Также рекомендуем почитать статью про установку трапа для душа в полу под плитку на сайте «Ваннапедия » — там очень хорошо описана технология установки классической системы слива воды.

Сливная яма за пределами бани

Но вот некоторые строители сегодня убеждены – воду нужно обязательно выводить за пределы бани. Мол, песок долго сохнет даже летом, а зимой вся вода, которая уйдет по старинке под фундамент, попросту превратится в лед – и о теплых полах в парной можно будет забыть до весны.

Другие же уверены, что на одного-двух человек в бане воды уходит совсем немного, парная используется обычно время от времени, и, если песок брать не обычный, а крупной фракции, то никаких проблем возникнуть не должно…

А вот саму яму можно сделать по такой технологии, которая в последнее время становится особенно популярной среди банщиков: яма делается из покрышек джипа или подобного ему автомобиля. Вода в эту яму отходит по пластиковым трубам, и, чтобы в баню зимой ни холод, ни неприятные запахи не попадали, делается водяной затвор – что-то вроде гидрозамка:

Пункт 1. Берется пластиковое пятилитровое ведро, из оцинкованной ленты делается ручка и на самый нижний корд от верхней покрышки кладется железная труба – поперек ямы. На нее подвешивается ведро – оно будет висеть, как котел над костром, ниже верхнего уровня ямы.

Пункт 2. На конец канализационной трубы надевается гофра, которая и опускается сверху в ведро – она будет находиться на расстоянии 10 см от дна и на 10 см от края, т.е. посередине ведра. Вот и весь гидрозамок – после слива вся вода будет набираться в ведро и переливаться через край, аккуратно стекая в яму. А когда слив прекратится, вода, что останется в ведре, не даст тому же воздуху попасть в баню. И, даже если на дно ведра осядет грязь или листья – его всегда можно будет перевернуть, чтобы очистить.

Какую систему сделать для большого количества людей?

Для парной, которую время от времени посещают трое или четверо друзей, нужен один отвод воды в бане, а вот для целой компании-завсегдатаев – уже иная. В бане для малого числа парильщиков обычно сливная яма обустраивается прямо под фундаментом. Ее стены можно обложить кирпичом и засыпать крупным песком – для летней бани самое то. А вот во втором случае уже понадобится специальная труба, которая будет идти в дренажный колодец – причем ниже уровня промерзания грунта, иначе она замерзнет. А можно и сочетать оба способа – летом пользуясь первым, а зимой – вторым.

А чтобы вода из бани не пропадала зря и не загрязняла окружающую среду обитания, можно использовать септик-отстойник, который будет очищать ее и распределить через оросительные трубопроводы. Самый же сложный и дорого способ вывода и очистки воды из бани – это колодец с биологическими фильтрами. В нем – шлак, кирпичный бой и щебень. Весь секрет в том, что при постоянном попадании в колодец банных сточных вод тот со временем покрывается илом, а в иле – микроорганизмы, которые и очищают потом сточные воды. Сооружается такой септик обычно в самом низком месте на участке.

Вот и все! Ничего сложного – грамотный слив в бане можно сделать и своими руками.

Слив воды из бани-бочки в дренажную яму

Размер дренажной ямы: ширина 50см, длина 100см, глубина 70см.

На дно ямы насыпается песок (30-50см), сверху песок засыпается щебнем (мелким гравием). Вода, попадая и скапливаясь в дренажной яме, постепенно уходит в землю.

Вода в такую яму может стекать сразу через сливные отверстия. Опыт показывает, что при наличии дренажа зимой наледи под баней-бочкой не образуется.

Если в вашей бане только одно сливное отверстие (в парилке), то, как вариант, можно для дренажа использовать закопанную бочку без дна с отверстием под трубу сверху. Сверху бочка должна быть закрыта слоем грунта (от 30 см)

Видео — как выглядит дренажная яма через 3 года использования

Вот что говорит автор видео:

В данном конкретном случае при организации слива бани желательно было поставить или пластиковую бочку (смотрите видео ниже), или б/у бочку из-под краски, или перед установкой отгрунтовать бочку и покрыть мастикой на битумной основе — бочка не будет ржаветь.

Кроме того, бочка должна быть без дна, чтоб вода уходила в грунт. В бочке по высоте сделать несколько отверстий. После установки на дно ямы-бочки насыпать слой щебня и песка, чтоб вода уходила в них.

Сверху бочка должна быть закрыта 30-40-сантиметровым слоем грунта, чтоб не промерзала.

Общая концепция отведения использованной воды из банного помещения

Слив воды в бане может быть решен в нескольких вариантах, отличающихся друг от друга и сложностью воплощения и, что греха таить, качеством удаления сточных вод.

Пойдем от простого, к сложному. Самым доступным, а возможно и примитивным способом организуется слив воды из бани путем обустройства проливных полов. Полы такого типа представляют собой деревянный настил, уложенный на лаги с зазорами между соседними элементами. То есть в итоге мы получаем пол со щелями, через которые вода свободно, не задерживаясь проходит в приямок, из которого либо отводиться, либо тут же и собирается и впитывается в почву.

Слив из бани, решенный подобным способом воплощался еще очень давно, на заре зарождения банной культуры, когда и сама баня отапливалась проще некуда — по-черному и использованная вода отводилась тоже весьма просто — в подполье. Чем привлекателен данный способ? Прежде всего, элементарной простотой. Таким образом, решают вопрос, как сделать слив в бане своими руками, в тех случаях, когда:

  • Баня простая, небольшая и выполнена с использованием крайне недорогих и доступных материалов. Обустраивать в ней полноценную систему канализирования дорого и хлопотно. Да и сам хозяин исповедует весьма аскетичный подход к обустройству банного быта;
  • Используется такая баня редко и исключительно в теплое время года. Такой себе чисто дачный вариант периодического использования, — под настроение, небольшой компанией, с малым количеством стоков;
  • Компоновка и особенности участка не позволяют произвести полный комплекс земляных работ для обустройства полноценной канализации;
  • Наконец, структура грунта обладает отличной дренирующей способностью. Вся вода впитывается в приямке быстро и в полном объеме.


Такой простой слив для бани конечно импонирует быстрой реализацией и малыми затратами в финансовом плане. Очень привлекает такое оформление канализации и малыми объемами земляных работ, которые всегда сопровождались объективными трудностями. Но, у такой компоновки есть и негативные стороны. А именно:

  • Возможность только сезонного использования. В холодное время года, полы проливного типа являются источником холодного воздуха и снижения общих теплотехнических характеристик банного помещения. Холодные полы — один из самых серьезных признаков дискомфорта в современной бане;
  • При больших объемах сточных вод и залегания в почве приямка глины и глинистого сланца может произойти их застой. А это, в свою очередь, может спровоцировать размножение насекомых, в частности комаров и мух, распространение неприятного запаха, постоянного отсыревания несущих лаг, снижать общее санитарное благополучие банного помещения;
  • Наконец, на легких песчаных почвах и супесях, оборудование сборника воды под основанием сооружения может привести к размыванию почвы и оголению фундамента, его эрозии и, как следствие, снижение его несущей способности.

Непроливные полы, на основе которых обустроен отвод воды из бани позволяют избежать недостатков и неудобств, которые имеют конструкции проливного типа. Суть их заключается в следующем. Вся поверхность пола представляет собой водонепроницаемую плоскость, которая ориентирована в определенном направлении посредством придания ей небольшого уклона. В самой низкой ее части оборудуется водосборник со скрытым под поверхностью пола желобом, который отводит стоки либо в локализованный септик, либо в централизованную канализацию.

На этом моменте остановимся несколько подробнее.
