Преимущества и недостатки
Котел Навьен Делюкс обладает следующими преимуществами:
- Автоматизированная работа системы. За счет вынесения отдельного термостата и встроенного микропроцессора устройство будет самостоятельно регулировать температуру в обогреваемом помещении при её существенном снижении.
- Регуляция подачи газа и воздуха. Модулируемая горелка является обязательной частью всех нагревательных элементов от компании. Она существенно снижает затраты на отопление и повышает КПД.
- Высокий уровень коэффициента полезного действия. Всё газовые котлы обладают высоким КПД. Однако использование новых технологий при производстве котлов фирмы Навьен Делюкс позволило достичь действительно высокого КПД.
- За счет использования более дешевого теплообменника из нержавеющей стали снижается стоимость и самого котла. Притом, что уровень обогрева остается приблизительно одинаковым.
- Долговечность работы. Прибор защищен как от перепадов напряжения, так и от недостаточного давления воды и будет работать при всех этих сложных условиях.
К недостаткам газового котла Навьен Делюкс можно отнести требовательность автоматики и возможные неисправности датчиков как температуры, так и давления. Однако встречаются они нечасто.
Техническое устройство и принцип работы газового котла Навьен
Рассмотрим устройство двухконтурного газового котла Navien Deluxe Coaxial.
Устройство газового котла Навьен
Прибор имеет два теплообменника, осуществляющих подготовку теплоносителя (основной) и хозяйственной горячей воды (вторичный). К соответствующим патрубкам подключаются линии подачи газа, холодной воды, которая поступает в теплообменники, где нагревается до определённых температур. Затем, при помощи циркуляционного насоса, теплоноситель направляется в систему отопления дома.
Вся работа устройства управляется при помощи электронного блока, обеспечивающего своевременное отключение/включение горелки, контролирующего посредством специальных датчиков температуру воды в обоих контурах. Плата управления защищена от скачков напряжения в сети, но в районах с частыми или значительными перепадами напряжения необходимо использовать стабилизатор.

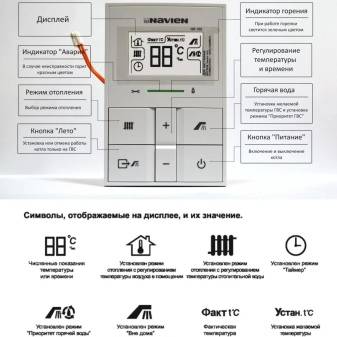

Котлы Навьен имеют выносной блок управления, оснащённый дисплеем, на котором виден текущий режим, температура, прочие эксплуатационные параметры прибора. Кроме того, на дисплей выводится код ошибки, обнаруженной управляющим блоком в какой-либо системе прибора.
Как подключить и настроить
Установка котла не требует никаких специфических действий. Напольные устройства устанавливаются в определённом месте, навесные подвешиваются на стену при помощи штатной навесной рейки.
Навеска котла производится через демпферные прокладки (резина, поролон и т. п.), чтобы шум при работе не распространялся по всему дому. К соответствующим патрубкам подключаются газовые и водопроводные трубы, система отопления и ГВС дома. Также подключается система подачи воздуха и удаления дыма (в зависимости от типа конструкции).
Настройка котла осуществляется приведением давления газа в нормативное значение. Для этого отключают подачу воды и регулировочным винтом настраивают минимальное и максимальное давление газа, соответствующее работе в разных режимах. После этого возобновить подачу воды. При работе необходимо периодически проверять состояние соединений котла при помощи мыльного раствора — если они негерметичны, появятся пузыри. При появлении шума или иных признаков незапланированного изменения режима работы, следует отключить подачу газа и проверить состояние оборудования.

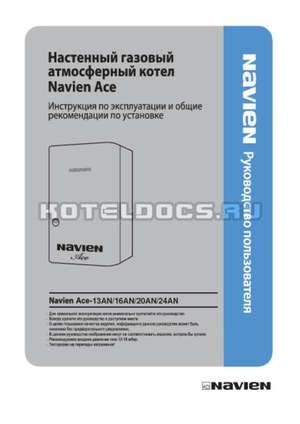

Краткая инструкция по эксплуатации: управление и регулировка
Все действия с котлом производятся при помощи выносного пульта управления. Регулировка температуры воды в системе отопления производится нажатием кнопок «+» или «-» на пульте при выбранном режиме «отопление», который обозначается стилизованным изображением батареи. Дисплей показывает числовое значение установленной температуры. Имеется также возможность настроить режим по температуре воздуха в помещениях, для чего надо включить соответствующее обозначение на дисплее (символ домика с термометром внутри). Мигающее изображение показывает желаемое значение температуры, а постоянное — фактическое. Регулировка горячей воды производится подобным образом, надо лишь переключить режим.
Распространённые ошибки и причины неполадок

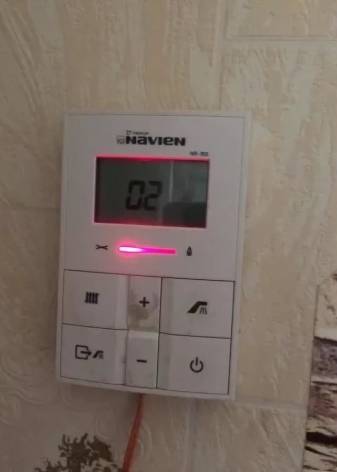

Иногда котёл выдаёт на дисплей специальный код, обозначающий ошибку в работе какой-либо системы. Рассмотрим типичные ошибки и коды:

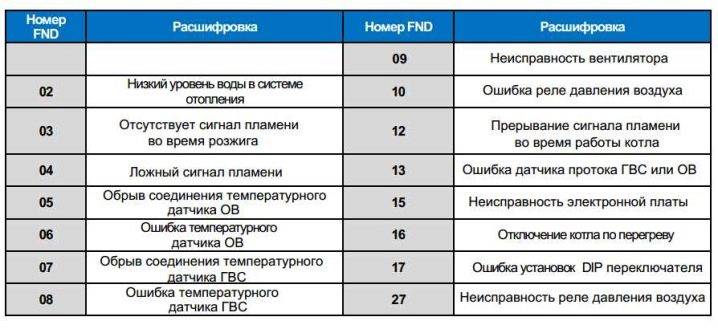

В этой таблице приведены распространённые ошибки котлов Навьен
Для решения возникших проблем следует устранить источник неисправности самостоятельно или обратиться к специалистам. Существуют некоторые специальные требования, которые указаны в инструкции. Например, код 10 — ошибка в системе дымоудаления — может возникнуть при исправно работающей системе, просто снаружи поднялся сильный ветер. Для того чтобы избежать появления ошибок, следует внимательно изучить инструкцию пользователя.
Газовые котлы Навьен — практичные и удобные в эксплуатации устройства, выгодные с экономической точки зрения, обладающие полным функционалом и возможностями. При относительно невысоких ценах, южнокорейское оборудования оптимальным образом подходит для суровых российских условий, позволяет создать в доме комфортную температуру, организовать подачу горячей воды. Установка, эксплуатация, обслуживание котлов Navien не вызывает никаких сложностей, все действия подробно описаны в прилагаемой инструкции. Обнаруженные неисправности или возникшие проблемы оперативно устраняются специалистами из сервисных центров.
Виды
Существует два типа котлов Навьен:
- Напольные.
- Настенные.
Напольные конструкции массивнее, их проще устанавливать. Настенные образцы компактны, не заполняют собой помещение, гармонично вписываются в интерьер.
По функционалу и конструкции они мало отличаются друг от друга, представляя собой лишь разные варианты размещения.
По принципу действия различают следующие конструкции:
- Атмосферные. Это котлы с открытой горелкой. Нуждаются в активной вентиляции помещения, в котором находятся. Более дешевые по сравнению с другими моделями, имеют относительно низкий КПД, который частично компенсирован использованием медного теплообменника.
- Турбированные. Это конструкции с закрытой камерой сгорания. Процесс поддерживается подачей свежего воздуха (турбонаддувом), вследствие чего КПД установок заметно повышается и достигает 91,7%. Такая конструкция несколько дороже, но удобнее для эксплуатации в жилом доме, поэтому популярность турбированных котлов наиболее велика.
- Конденсационные. Эта категория установок имеет дополнительный теплообменник, использующий энергию пара из выводимого дыма. Дополнение позволяет получить еще около 30% тепловой энергии, что значительно повышает эффективность котлов. При этом, стоимость конденсационных агрегатов намного выше, что ограничивает спрос.
Кроме того, котлы различаются по типу дымохода.
Существуют:
- Коаксиальный тип. Использован популярный в Европе принцип «труба в трубе», где внешний контур обеспечивает подачу воздуха для турбонаддува, а внутренний является дымоходом. Технология удобна тем, что вывод трубы производится сквозь стену, не требуя сложных прохождений сквозь перекрытия или кровлю.
- Корейский (раздельный) дымоход. Подача воздуха и дымоход — две отдельные трубы. Часто дымоход подключают к общей дымовой трубе дома, а забор воздуха производят путем вывода трубопровода сквозь наружную стену.
Несмотря на присутствие различных вариантов конструкции, любой агрегат корейских производителей демонстрирует высокую работоспособность и качество.
Инструкция по подключению
Монтаж котла не составляет особой сложности. В нужных точках необходимо установить анкерные болты, на которые крепится агрегат.
Существуют специфические требования к несущим поверхностям — они должны быть достаточно прочны, нельзя крепить котлы на перегородки из гипсокартона или иных подобных материалов. Оптимальный вариант — кирпичная или бетонная стена, подойдут деревянные поверхности с достаточной степенью прочности.
Между корпусом и стеной рекомендуется поместить эластичные прокладки, снижающие уровень шума. После установки к соответствующим патрубкам подключают газ, воду, отопительный контур и разводку подачи ГВС.
Присоединение к источнику электропитания производится через отдельную розетку без наличия параллельно подключенных приборов. Настоятельно не рекомендуется использовать удлинители или переходники, которые способны нагреваться и могут стать причиной возгорания.
Необходимо соблюдать технику безопасности при работе с газовыми трубопроводами, тщательно проверять соединения на отсутствие утечек. При использовании сжиженного газа в баллонах над соблюдать правила хранения и прочие требования и нормы.
Продукция Navien, представленная на рынке
В России компания Navien представляет следующие модели котлов:
- настенные модели Navien Ace и Deluxe , последняя оснащена системой дымоотвода;
- настенный двухконтурный турбированный котел с датчиками давления и камерой сгорания;
- напольные модели, которые являются идеальным решением для отопления частных домов. Они обеспечивают не только поддержание оптимальной температуры, но и способны нагревать воду. Такие модели эффективно работают в любых условиях. Среди напольных моделей выделяются котлы конденсационного типа, которые имеют высокую мощность и потребляют минимум энергии.
Описание линейки настенных котлов Navien Ace
Серия котлов Navien Ace представлена двумя моделями:
- Ace ATMO ;
- Ace TURBO , которая имеет модификации Coaxial и Korea .
Независимо от модели и модификации Navien Ace обладает мощностью от 13 до 40 кВт, поэтому размещать такой котел можно в помещениях с любой площадью.
Котел Navien Ace TURBO и его характеристики
Данная модель котлов «Навьен» отлично подходит для применения в российских условиях, ведь она может работать при сниженном давлении газа в трубе, сильных скачках в напряжении и даже тогда, когда остывает теплоноситель в системе отопления.
Среди прочих характеристик данной модели можно выделить:
Модель Navien Ace ATMO и ее описание
Данный котел является двухконтурным, он работает на газу, но при этом камера сгорания в нем открыта и нет турбонадува, как в предыдущей модели. По функциональности они такие же, как и турбированные, в том отношении, что так же хорошо адаптированы к отечественным условиям использования.
Они тоже оснащены специальным чипом, благодаря которому обеспечивается работа оборудования при низком напряжении в электросети или наличии давления в системе. Теплообменник сделан их стали, помимо прочего котел можно применять для разогрева воды для бытовых целей. В отличие от моделей с турбонадувом, открытая камера сгорания делает работу котла бесшумной.
Преимущества котлов серии Navien Ace
По своим характеристикам котлы данной серии могут с легкостью конкурировать с европейскими аналогами, но даже перед ними они имеют такие преимущества:
- доступная цена;
- функциональность и долговечность;
- стальной теплообменник, который удешевляет себестоимость оборудования, поскольку сталь значительно дешевле меди. Долговечность при этом обеспечивается за счет специального антикоррозийного покрытия.
теплообменник состоит из двух элементов, поэтому если одна его часть сломается, его не нужно будет менять целиком, достаточно будет лишь сменить сломанную часть на новую.
Принцип действия
Горение топлива способствует нагреву теплоносителя в первичном теплообменнике.
Циркуляционный насос обеспечивает перемещение воды по системе, постоянно подавая новые порции остывшего потока на смену нагретому.
Трехходовой клапан выполняет регулировку температуры, подмешивая к потоку с максимальной степенью нагрева некоторое количество холодного теплоносителя, в результате чего образуется заданная температура в системе.
Горение топлива поддерживается и усиливается потоком воздуха, который подается вентилятором турбонаддува.
Вся работа постоянно мониторится соответствующими датчиками, передающими сигналы на плату управления, которая взаимодействует с выносным пультом.
Разновидности
Эти отопительные приборы производятся в Корее. Их принцип работы насчитывает два типа:
- Атмосферные. (Navien Ace Atmo)
- Турбированные. (Navien Ace Turbo)
Атмосферники
Газовые котлы Navien Ace Atmo оборудованы открытой камерой сгорания, и эти агрегаты хорошо адаптированы под наши реалии эксплуатации. Данные котлы с легкостью переносят пониженное давление газа в магистрали, а также пониженное давление воды. Эти отопительные приборы хорошо приспособлены и к просадкам напряжения в сети. Невзирая на адаптацию к сложным эксплуатационным условиям, газовые Navien Ace могут похвастаться своей неплохой надежностью.
Атмосферные отопительные устройства Navien Ace имеют в своем арсенале множество защитных систем. Отопительный контур, в котором используется такой котёл, не может быть разморожен, поскольку отопительный прибор этого бренда имеет защиту от замерзания теплоносителя. Хотел четко реагирует на критическое понижение температуры жидкости внутри отопительной системы, и, если эта температура опускается ниже 7 градусов Цельсия, то котёл автоматически включает центробежный насос. Эта защита полезна в том случае, если в зимний период в жилом помещении никто не проживает.
Атмосферные отопительные устройства данного бренда могут бесперебойно работать при падении напряжения в электросети более чем на 30%. Также эти котлы могут эксплуатироваться при всплесках напряжения, которые также могут превышать 30% – в большую сторону. Более того, котлы Navien Ace способны долговременно функционировать, как при пониженном напряжении, так и при повышенном.
На работу этих отопительных приборов не влияет и низкое давление газа. При низком давлении котлы Navien могут не только эффективно работать в режиме отопления, но и в режиме приготовления горячей воды. Эти отопительные устройства могут быть оборудованы выносным пультом, с помощью которого достигается более рациональное использование газа.
Турбо-котлы
Турбированные газовые котлы Navien Ace Turbo имеют закрытую камеру сгорания, и также прекрасно адаптированы к нашим реалиям эксплуатации. Эти котлы имеют все те защитные системы, которыми оборудованы отопительные устройства атмосферного типа. В турбированные отопительные приборы добавлена лишь система принудительной вентиляции камеры сгорания (турбонаддув), и эта система имеет модулируемый принцип действия. Турбина запускается лишь тогда, когда котел нагревает теплоноситель в отопительном контуре, или, когда аппарат приготавливает горячую воду.
В турбированных отопительных приборах Navien Ace применяется теплообменник из нержавейки, и это существенно продлевает срок службы этого дорогостоящего элемента газового котла. Нержавеющая сталь менее подвержена коррозии, нежели медь, и поэтому теплообменник из нержавейки служит гораздо дольше.
Navien представляет универсальную систему водяного отопления
Газовые котлы Navien Ace не боятся низкого давления газа и воды, им не страшны перепады напряжения в сети. Работа газовых котлов Навьен характеризуется длительным периодом эксплуатации и экономичным расходом газа. Все газовые устройства Navien соответствуют стандартам и нормам РФ и обладают соответствующими сертификатами.
Стабильность системы защиты от замерзания
Если температура в помещении падает, то срабатывает автоматическая система защиты от замерзания. При опускании температуры воды отопления более 10 градусов по Цельсию, осуществляется автоматический запуск циркуляционного насоса, в результате чего обеспечивается постоянная циркуляция теплоносителя в отопительной системе . Если температура воды отопления падает до 6 градусов по Цельсию, осуществляется автоматическое включение горелки и теплоноситель прогревается до 21 градуса по Цельсию.
Безопасность работы при частых перепадах напряжения в сети
Согласно инструкции, напряжение может колебаться в пределах ±30 процентов, за счет срабатывания на микропроцессоре защитного чипа Switched — Mode Power Supply (SMPS). При этом работа котла не останавливается, что продлевает его период эксплуатации и предотвращаются поломки.
Условия эксплуатации отопления и горячей воды:
- при условии низкого входного давления в системе газопровода — стабильное и безопасное функционирование газового котла Navien Ace возможно при давлении газа четыре мбара (40 миллиметров водяного столба);
- при условии низкого входящего давления воды в водопроводе — стабильная работа газового котла Navien Ace возможна при условии падения входящего давления воды до значения 0,3 бара, что позволяет применять это газовое устройство в домах, где слабый напор воды в системе водопровода, в том числе, где частые перепады давления в системе водоснабжения.
Рациональная конструкция
Газовые котлы Навьен отличаются небольшими размерами и малым весом, их удобно транспортировать, они просты в установке и есть возможность рационального использования площади помещения. Для удобства установки, присоединительные трубки располагаются с обеих сторон устройства, благодаря чему в значительной степени упрощается обвязка и монтаж газового котла Navien Ace .
Предварительное подогревание топлива (серия KR)
При низких показателях температуры увеличивается вязкость топлива, в результате чего возникает эффект парафинизации, что значительно ухудшает воспламеняемость дизельного топлива и работа газового котла Навьен становится нестабильной. Такая особенность работы актуальна для регионов с суровым климатом, поэтому для этих условий создано арктическое и зимнее дизельное топливо.
Газовые устройства Навьен работают на любом дизельном топливе российского производства, однако, стоимость зимнего или арктического дизельного топлива намного выше, чем летнего, а использование летнего топлива невозможно при низких значениях температуры без предварительного его подогревания.
Нагревательный элемент, который встроен в горелку газового агрегата Navien, прежде чем подать топливо на форсунку, предварительно подогревает его, в результате чего осуществляется качественное распыление топлива и бесперебойная воспламеняемость. За счет предварительного подогрева в газовых котлах Navien Ace есть возможность использования недорогого летнего дизельного топлива, что приводит к значительной экономии.
Конструкция
1. Теплообменник изготовлен из нержавеющей стали
Для производства теплообменника используется нержавеющая сталь, благодаря чему он не подвергается коррозии, что существенно продлевает срок эксплуатации котла Navien Ace .
2.
Современная дизельная горелка
За счет современной эффективной дизельной горелки обеспечивается малошумная стабильная работа с минимальными затратами топлива. По инструкции горелка может работать с любым дизельным топливом, с учетом всех видов топлива производства Российской Федерации.
3. Топливный фильтр со сменными картриджами
Система подачи топлива оснащена фильтром для очистки от нежелательных примесей, в результате которых нарушается стабильная работа газового котла Navien Ace. В комплект с устройством Навьен входят дополнительные сменные картриджи.
4. Русифицированный пульт управления
С помощью дистанционного полностью русифицированного пульта управления, оснащенного жидкокристаллическим цифровым дисплеем, создается возможность экономного расхода топлива и сокращения расходов на отопление, а также постоянного поддержания комфортной температуры в помещении благодаря датчику комнатной температуры, встроенного в пульт управления.
Разновидности газовых котлов и их технические характеристики
Котлы Навьен мощностью 13 кВт имеют довольно большой модельный ряд:
Navien Deluxe
Серия Deluxe пришла на смену модельному ряду Navien Ace, производство которого прекращено. Конструкция серии Deluxe мало отличается от устройства старых моделей, но внесены некоторые усовершенствования, усилены слабые узлы, увеличен общий ресурс котла.
Технические характеристики:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
| Температура ОВ | 30°-85° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x440x265 |
| Вес | 28 кг |

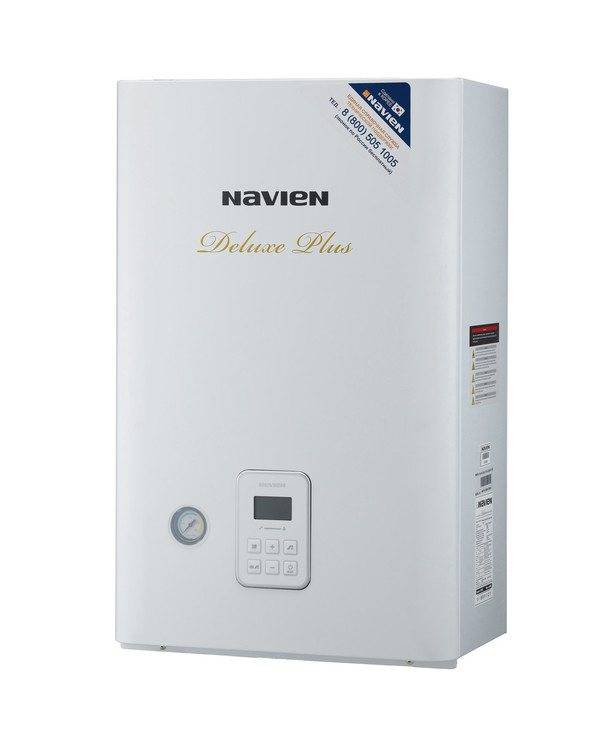

Navien Deluxe Plus
Один из вариантов серии Deluxe, отличающийся небольшим изменением количества потребляемого газа. Кроме того, он имеет коаксиальный дымоход, удобный в монтаже и не требующий создания лишних проходов сквозь перекрытия и кровлю.
Характеристики:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
| Температура ОВ | 30°-85° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x440x265 |
| Вес | 28 кг |
Navien Deluxe S
Новинка среди котлов серии Deluxe. Имеет усовершенствованные узлы, устранены некоторые недоработки в соединениях и деталях. Обладает несколько уменьшенными размерами.
Параметры котла:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
| Температура ОВ | 30°-85° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x400x255 |
| Вес | 28 кг |
Navien Ace Atmo
Котел оборудован камерой сгорания открытого типа. Это несколько меняет общую конструкцию агрегата, требует использования в хорошо проветриваемом помещении. Возможна работа только на природном газе. Для большего теплового эффекта в конструкции применен медный теплообменник, дающий лучший режим передачи тепловой энергии.
Характеристики котла:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 86% |
| Тип камеры сгорания | Открытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
| Температура ОВ | 40°-80° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Медь |
| Размеры | 720x430x340 |
| Вес | 26 кг |
Navien Prime
В дополнение к стандартному набору опций данный котел снабжен погодозависимой автоматикой, самостоятельно регулирующей режим обогрева в соответствии с изменениями температуры на улице. Это снимает с владельца заботу об изменении настроек котла и повышает комфорт для жильцов дома.
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
| Температура ОВ | 30°-85° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x440x265 |
| Вес | 28 кг |
Navien Smart TOK
Данный агрегат является наиболее продвинутой моделью. При одинаковых технических характеристиках, он обладает погодозависимым режимом обогрева, имеет возможность управления со смартфона, для чего в него встроен модуль WiFi.
Параметры котла:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный) 1.16 кг/час (сжиженный) |
| Температура ОВ | 40°-80° |
| Температура ГВС | 30°-60° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x440x265 |
| Вес | 28 кг |
Обзор газовых котлов отопления Navien модельный ряд и характеристики
Южнокорейская компания KD Navien уже более 40 лет выпускает отопительное оборудование. Начав свою деятельность с производства классических твердотопливных приборов, она сумела грамотно подойти и к выпуску газового оборудования.
В настоящее время в линейке продукции KD Navien есть 6 моделей газовых котлов. о которых и пойдет речь в этой статье.
Prime
Из всей продукции компании именно в котле Prime сосредоточились самые лучшие инновационные технологии.
Он предназначен для организации системы отопления и горячего водоснабжения. Благодаря своей конструкции, данный отопительный прибор обладает следующими преимуществами:
- Работа даже при минимальном значении давления газа в 0,13 бар.
- Встроенная система контроля работы прибора в зависимости от погодных условий. Для ее активации достаточно установить датчик вне помещения.
- Обеспечение ГВС даже при значительном сокращении напора в водопроводных трубах.
- Встроенный циркулярный насос, который активируется при снижении температуры в помещении до 5°С.
- Функциональный и удобный жидкокристаллический дисплей.
- Уникальная защита от резких скачков напряжения в сети – до 30% от стандартного значения. При этом работа котла продолжается, но внутренняя система защиты подает уже стабилизированное напряжение.
- Установлен теплообменник из нержавеющей стали, который в значительной мере снижает вероятность появления коррозии и отложений на его поверхности.
Диапазон мощности по модификациям колеблется от 13 до 30 кВт.
Технические характеристики
Deluxe
Но несмотря на это, он также обладает всеми достоинствами предыдущей модели. Помимо этого, необходимо отметить наличие датчика давления воздуха (APS), который в значительной мере экономит потребление газа при работе котла. Он регулирует мощность воздушного потока, создаваемого вентилятором. При этом месторасположение датчика абсолютно исключает попадание конденсата на его поверхность.
Немаловажным является и большой выбор моделей в зависимости от номинальной мощности – от 10 до 40 кВт.
Технические характеристики
Ace
Котлы серии Ace в настоящее время одни из самых востребованных у отечественного покупателя, если сравнивать объемы продаж с другими моделями.
Они так же служат для обеспечения ГВС и нагрева теплоносителя в системах отопления. Асе отличается высокой степенью надежности и широким функционалом.
Для обеспечения нормальной работы устройства, конструкторы позаботились о наличии нескольких режимов работы:
- Ручной. Позволяет регулировать температуру теплоносителя в трубах отопления. Диапазон от 40 до 80 °С. При этом в положении ниже 40 °С активируется так называемый летний режим. Этим можно воспользоваться не только летом, но и при недостаточной температуре воды в ГВС при особо низких температурах на улице. Чтобы принять комфортный душ или ванную можно перевести устройство в летний режим, тем самым приоритетным в нагреве будет обеспечение горячим водоснабжением.
- Автоматический. Поддержание температуры в помещении от 10 до 40 °С.
- Таймер. Возможность установить временные промежутки работы котла (от 0 до 12 часов). При этом он работает по 30 мин в установленных интервалах. Температура теплоносителя 80 °С.
Кроме турбированных конструкций Navien выпускает и отопительные котлы Atmo из серии Ace с открытой горелкой.
Они имеют те же преимущества конструкции, что и стандартные модели, но при этом более адаптированы к российским условиям эксплуатации. В частности – подключение котла требует намного меньших усилий.
Steel (GA/GTS)
Если вопрос ГВС не столь актуален, а необходимо обеспечить нормальное функционирование системы отопления, то напольный котел из серии Steel (GA/GST) будет оптимальным выбором.
Именно благодаря своей узкой направленности, в его конструкции удалось реализовать следующие функции:
- Теплообменник из нержавеющей стали решает вопрос низкотемпературного режима функционирования, что очень актуально при подключении системы «теплый пол».
- Небольшие габаритные размеры также являются важным преимуществом – значительно уменьшается площадь для его монтажа.
- Очистка теплоносителя, поступающего в систему, происходит с помощью катушки из нержавеющей стали. Это увеличивает срок службы как самого котла, так и всей магистрали в целом.
Выбор той или иной модели отопительных газовых котлов Navien должен основываться на параметрах существующей системы. А для этого рекомендуется уже на этапе проектирования подбирать все элементы (в том числе и котел) для оптимизации работы отопления в целом.
Возможные неисправности и ремонт
Корейские котлы Navien, по отзывам специалистов, выходят из строя достаточно редко. Причем они замечают, что большинство неисправностей легко устраняются самостоятельно пользователями. Отчасти это достигается благодаря тому, что котлы данного производителя способны выдавать код ошибки, по которому легко определить, что пошло не так. Нередко неполадки встречаются, если котел неправильно отключить на лето. А иногда достаточно устройство просто выключить-включить, чтобы оно заработало корректно.
Чаще всего встречаются следующие виды неисправностей:
- устройство перегревается и выключается;
- пропадает сигнал пламени;
- в датчике температуры происходит обрыв цепи;
- сбои в работе вентилятора;
- в датчике протока происходит короткое замыкание;
- система работает некорректно;
- плата управления неисправна.
У котлов Navien имеются основные коды ошибок, по которым легко определить и устранить неполадки. Конечно, чтобы не потерять гарантию на устройство, лучше всего при неполадках сразу обращаться в сервисный центр. Весьма часто на дисплее высвечивается цифра «01», которая свидетельствует о том, что снизилось давление или произошел засор. Также данная ошибка может означать, что циркуляционный насос неисправен.
Для устранения данной ошибки надо начинать с проверки фильтра, который есть в системе отопления. В нем не должно быть воздушных пробок. Если они есть, то следует делать процедуру стравливания. Ее можно провести на самих радиаторах. Следующий момент – это проверка исправности циркуляционного насоса. Также важным моментом является сопротивление катушки. Крыльчатка, которая расположена в насосе, должна полноценно работать и быть без повреждений. Причем все, что касается насоса, лучше доверить специалисту, а не рисковать, так как газовое оборудование не терпит дилетанства.
Еще одна частая ошибка имеет вид комбинации цифр «02». Она может свидетельствовать о выходе из строя крыльчатки насоса, воздушных пробках в системе отопления, снижении давления воды. При появлении этой ошибки вода из горячего крана может сперва течь теплая, а затем снова холодная. Это случается, если давления потока недостаточно для горелки.
Также на пульте может высвечиваться максимальное значение температуры, но вода из крана при этом будет течь холодная. Причем на отоплении это может и не отразиться. В данном случае может быть проблема в недостаточном потоке воды или воздушных пробках.
Иногда бывает, что при данном коде насос работает, но на низких оборотах. Это может свидетельствовать о том, что крыльчатка получила механические повреждения. Помимо этого, может еще не работать датчик протока и находиться в закрытом положении распределительный кран.
Для устранения ошибки следует сперва провести стравливание воздуха и регулировку давления. После этого стоит провести анализ сопротивления катушки, а также проверить крыльчатку на наличие повреждений. Нелишней будет и проверка нормальной работы датчика потока. В том случае, если он работает некорректно, то его надо разобрать и почистить флажок.
Более подробно о причинах и способе устранения ошибки с кодом “02” смотрите в следующем видео.
Код «10» высвечивается в том случае, если не работает вентилятор. Например, он может перегнуться или проблема возникает из-за неправильного подключения трубок от датчика давления воздуха. Эти трубки следует подсоединить к улиткам вентилятора. Также данная ошибка может высвечиваться при засорении дымохода или даже просто при сильных порывах ветра.
Способы решения проблемы чаще всего сводятся к замене вентилятора. Иногда необходимо просто почистить дымоход. Также надо проконтролировать правильное подключение трубок к улиткам вентилятора. В последнем случае, если все сделано как надо, должен быть перегиб.
Бывает, что котел часто включается с шумом, а на дисплее ошибка не высвечивается. При этом в отопительном контуре давление достигает 1,5 атмосферы. Для исправления проблемы можно установить более качественный теплоноситель, что позволит теплообменнику быть дольше исправным. Как минимум при такой проблеме следует снять и провести чистку теплообменника. Однако надо учитывать, что после 5 лет пользования котлом почистить теплообменник невозможно.
Код «011» появляется в том случае, если теплоноситель заполнен некачественной водой. Чаще всего подобная ошибка бывает у котлов «Navien Ace».
Достоинства и недостатки
Достоинствами агрегата принято считать:
- Простота эксплуатации.
- Регулировка режимов работы производится с выносного пульта и не требует никаких сложных или специальных действий.
- Оптимальное для подобных устройств соотношение качества и стоимости.
- Возможность одновременного отопления дома и подачи ГВС.
- Монтаж и подключение котла не отличаются особой сложностью и могут быть выполнены самостоятельно.
- Оборудование адаптировано к эксплуатации в российских условиях и способно работать на низких давлениях воды и газа, а также свободно переносит перепады и резкие скачки давления.
Недостатками являются:
- Пользователи единодушно сетуют на слишком высокий уровень шума от вентилятора и хлопки при запуске горелки.
- Теплообменник из нержавейки менее эффективен, чем медный узел, использованный в других сериях. Положение в какой-то степени спасает наличие турбонаддува, но он же ускоряет выход узла из строя.
- Существует необходимость приобретения стабилизатора. Несмотря на заверения производителей о способности автоматически компенсировать колебания сети в пределах 30 % от номинала, на практике котлы просто отключаются. Также недостатком является отсутствие возможности автономной работы, без электричества. Любое отключение чревато прекращением обогрева с непредсказуемыми последствиями.
ВАЖНО!
Как достоинства, так и недостатки котлов Навьен в большинстве присущи всем подобным агрегатам и могут считаться особенностями конструкции агрегатов.
Достоинства и недостатки
К достоинствам газовых агрегатов Navien относятся:
- Оптимальное сочетание стоимости и функционала котлов.
- Экологически чистый тип оборудования.
- Возможность получить как отопление, так и подачу ГВС, используя один котел.
- Простота и широкий набор возможностей при управлении режимами работы.
- Наличие выносного пульта управления.
- Имеется функция самодиагностики, показывающая код ошибки и облегчающая поиск возникшей проблемы.
- При должной эксплуатации и обслуживании срок службы котлов практически неограничен.
Имеются и недостатки:
- Агрегаты плохо переносят контакт с жесткой водой.
- Высокий уровень шума.
- Зависимость от подачи газа, электроэнергии, воды.
Как достоинства, так и недостатки являются особенностями конструкции и свойственны практически всем образцам подобного оборудования независимо от производителя.
