Тип грунта, температура и другие параметры
Итак, как правильно вычислить глубину, на которую следует закладывать баню?
Средняя температура региона
Многие сегодня, конечно, полагаются на среднестатистические расчеты и заливают фундаменты на 90 см глубиной, но опытные строители всегда подстраховываются на случай холодной зимы и достигают отметки 1,10 м и не меньше! Тем более что морозы в России – уж точно, что не редкость. Почему и еще с советских времен всего фундамент закладывают на глубину 110 см – так даже в морозные зимы пучение почвы не может ничего нарушить.
Отапливаем ли подвал?
Неотапливаемые конструкции закладываются на 10% глубже уровня глубины промерзания грунта, а отапливаемые – на 20-30% выше. Еще один момент: под внутренними стенами бани фундамент можно углублять меньше – разрешено строительными нормами
Но не меньше 40 см – это важно!
Глубина промерзания грунта
Итак, во всех местностях – свои особенности грунта, его плотности и водонасыщенности. Поинтересуйтесь такими характеристиками у владельцев соседних построек
Но обратите внимание: если неподалеку есть водоем, то зимнее вздутие почвы может оказаться куда большим, чем ожидалось. Как узнать нормативную глубину промерзания грунта в вашей местности? Воспользуйтесь вот этой картой:
Свойства почвы
Что такое сезонное пучение грунта? Это вода под землей, которая в зимнее время замерзает, увеличивается в объеме (вспоминаем школьную физику) и выталкивает то, что в этом грунте находится. Весной она тает и снова опускает грунт.
Например, согласно официальной информации, на территории Московской области 80% грунтов – пучинистые. Это глины, суглинки и супеси, и все это немало пучит по сезонам. На торфяной почве и вовсе говорить о глубине не приходится: единственно возможный здесь фундамент – это плавающая плита.
Не меньшее значение для определения необходимой глубины заложения ленточного и любого другого фундамента играет водонасыщенность: если это глина и она пучиниста, то заглубление фундамента придется делать значительным. В крайнем случае лучше тогда использовать плиту – для небольшой баньки то, что надо.
А вообще идеальное условие для любого фундамента – это когда грунтовые воды находятся выше глубины промерзания грунта. Ведь при их пересечении подземные воды замерзают и «вздувают» грунт, причем неравномерно, что и приводит к перекосу фундамента. А это трещины и еще что похуже. Потому что сила сезонного вспучивания грунта – 10-15 т/м2, нехило, правда?
Как рассчитать, на сколько заглублять?
Необходимость предварительных расчетов глубины фундамента объясняется такими причинами:
- Чем ниже опущена железобетонная подушка, тем выше несущая способность твердого дна под ней.
- Для участков с большим содержанием глины траншеи прокладывают ниже линии промерзании или принимают меры, чтобы минимизировать фактор пучения.
- Грунт на территории стройки должен быть достаточно крепким, чтобы выдержать вес постройки.
- Физический и химический состав земли под подошвой дома не должен сильно меняться из-за температурных перепадов окружающей среды.
Для расчета подземной части ленты нужно знать:
- глубину промерзания (Dfn);
- поправочный коэффициент, который учитывает тепловой режим в доме (K).
Как было оговорено выше, степень промерзания определяется климатическими условиями в регионе. Значение этого показателя можно взять в справочной литературе.
Глубина промерзания для некоторых российских регионов приведена в таблице (учтены преобладающие типы почвы):
| Город | Линия промерзания, м | Город | Линия промерзания, м |
| Архангельск | 1,75 | Москва | 1,30 |
| Владивосток | 1,80 | Нижний Новгород | 1,55 |
| Екатеринбург | 1,90 | Орел | 1,30 |
| Казань | 1,75 | Рязань | 1,30 |
| Красноярск | 2,00 | Санкт-Петербург | 1,20 |
| Курск | 1,30 | Челябинск | 2,15 |
Коэффициент K – справочное значение, которое отражает среднесуточную температуру в комнате, сопряженной с фундаментом. Для наглядности ниже приведена таблица, из которой можно брать коэффициент для расчетов:
| Температура в здании, оС | Поправочный коэффициент K | |||
| пол по грунту | пол на лагах | утепленное цокольное перекрытие | подвал | |
| 0,90 | 1,00 | 1,00 | 0,80 | |
| 5 | 0,80 | 0,90 | 1,00 | 0,70 |
| 10 | 0,70 | 0,80 | 0,90 | 0,60 |
| 15 | 0,60 | 0,70 | 0,80 | 0,50 |
| 20 и выше | 0,50 | 0,60 | 0,70 | 0,4 |
Итак, на какую глубину копать? Используя имеющие данные можно рассчитать глубину закладки подошвы (Df) по формуле: Df = (Dfn * K).
В качестве наглядно примера можно выбрать дом с неотапливаемым подвалом в Екатеринбурге, где температура в самом подвале держится в течение дня на уровне 10 оС. Подставляя табличные данные в формулу, без труда можно получить расчетную глубину фундамента: Df = (1,9 * 0,6) = 1,14 м.
Допустим, что на выбранном участке грунтовые воды проходят выше линии промерзания. Тогда к полученному значению нужно прибавить 15 – 20 см для стойкости основания. На какую глубину делать закладку основания?Из расчета видно, что железобетонную ленту нужно заложить на глубину не менее 1,29 м.
Фундамент столбчатой конструкции

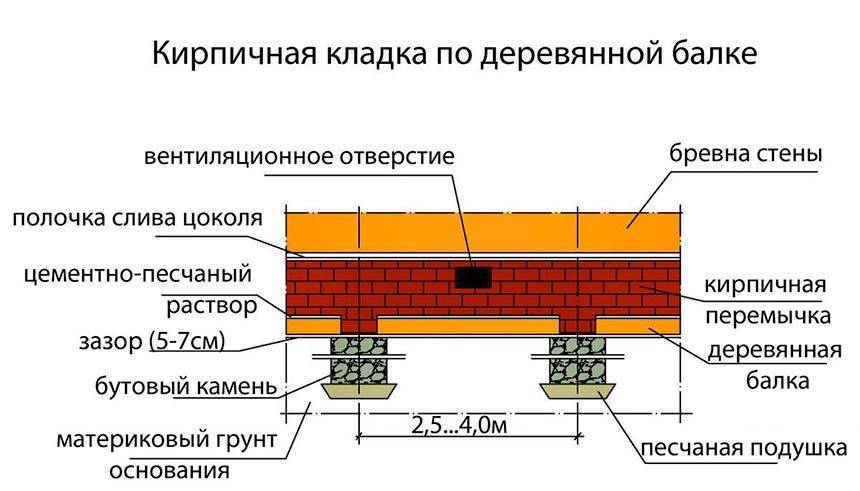

Схема устройства столбчатого фундамента из кирпичной кладки по деревянной балке
Столбчатая основа используется для одноэтажных строений, имеющих небольшой вес. Ей отдают предпочтение в ситуациях, когда необходимо при небольшом уровне затрат соорудить легкий фундамент. Конструкция представляет собой группу опорных колонн, которые изготовлены из железобетона. Они устанавливаются на угловых участках здания, а также в зонах пересечения капитальных стен и внутренних перегородок. Для повышения нагрузочной способности оголовки опор объединяются железобетонным ростверком.
Достоинства конструкции:
- дешевизна;
- простота обустройства;
- возможность сооружения на проблемных почвах.
Столбчатые опоры формируются из кирпича или путем бетонирования. В нижней части опорных колонн формируется песчано-гравийная подушка.
Имеются определенные ограничения:
- не рекомендуется сооружать столбчатую основу на почвах, склонных к сдвигам;
- запрещается использовать железобетонные столбы для опор тяжелых строений;
- нельзя строить здания на слабонесущих торфяных и глинистых почвах.
Факторы, влияющие на глубину заложения
Существует целый комплекс факторов, на которые ориентируются при вычислении требуемой глубины заглубления фундамента. Определяющее значение имеют следующие из них: особенности грунта, на котором возводится здание, уровень грунтовых вод, величина промерзающего слоя земли.
Грунт
Определяя глубину залегания фундамента, следует в первую очередь выяснить, какой тип грунта находится в районе будущего строения. Верхний слой практически в любом месте – это рыхлая плодородная почва, которая не может служить основой для фундамента и всегда удаляется. Ниже идут грунты с более значительной плотностью, выступающие в качестве опоры для основания здания. Следовательно, глубина фундамента на черноземе зависит от характеристик нижерасположенного слоя
Наиболее распространены следующие виды грунтов:
- Глинистый и суглинистый. Характеризуются значительным, неравномерным вспучиванием и выталкиванием фундаментной конструкции при замерзании, что имеет критическое значение при высоко залегающих грунтовых водах. Основание должно располагаться ниже их уровня. Минимальное заглубление даже при благоприятных условиях (небольшое количество осадков в регионе и глубоко залегающие грунтовые воды) – 75 см.
- Песок и супесь. Средне- и крупнофракционная песчаная почва – хорошая база для фундамента, поскольку не задерживает воду. Достаточно 50-сантиметрового заглубления. Мелкопесчаная почва задерживает влагу, при значительном количестве которой становится неустойчивой. Заглубленность на таком слое должна превышать глубину промерзания, которая может достигать 60-200 см.
- Хрящеватый. Содержит гравийные, щебневые и различные каменные частицы, благодаря которым размытия и сжатия грунта не происходит. Минимальная величина заглубления – 50 см.
- Скалистый. Отличается прочностью и высоконадежностью, не подверженностью проседанию и размыванию. Для закладки фундамента достаточно просто выровнять поверхность, без углубления.
Уровень грунтовых вод
Определяя, какой глубины фундамент целесообразно формировать на скальных, крупно- и среднепесчаных, хрящеватых грунтах, нет необходимости отталкиваться от того, где залегают воды.
Если в месте строительства мелкий песок, но водоносный слой на 200 см ниже глубины промерзания, то делать закладку можно по своему усмотрению. При более близком залегании водного горизонта следует опускаться ниже промерзающего слоя.
В тех случаях, когда приходится иметь дело с глиной, хрящеватыми почвами, суглинками, заглубляться, независимо от прочих условий, требуется ниже уровня, подвергающегося действию мороза.
Глубина промерзания
Один из значимых факторов, от чего зависит показатель заглубления основания здания, — глубина грунтового слоя, подвергающегося воздействию морозов. Причем наибольшее значение это имеет при работе на почве, характеризующейся сильной пучинистостью.
К категории пучинистых относятся мелкопесчаные почвы, глина, супесь и суглинок, непучинистых – средне- и крупнопесчаные, скалистые, хрящеватые.
При наличии хотя бы 200-сантиметрового разделительного слоя между нижним пределом промерзания и горизонтом вод под фундамент достаточно обеспечить котлован глубиной в полметра. Иначе требуется углубление, превышающее уровень промерзания почвы.
Фундаменты мелкого заложения, сплошные плиты
Фундаменты мелкого заложения применяют для зданий 2 и 3 категорий когда глубина промерзания низкая и заглублять подошву настолько экономически не целесообразно. Второй вариант — глубина сезонного промерзания ниже уровня грунтовых вод.
При этом, геология грунтов на участке должна позволять по природной несущей способности возводить мелко заглублённый фундамент.
Обустройство фундамента сплошной плиты по СП .
Обустройство должно предусматривать дренаж, утепление отмостки, надёжную гидроизоляцию. Иногда заранее закладывается в проект усиление нижележащих грунтов методом инъекции цементным раствором, установка свай с целью удерживания фундамента от поднятия в случае вспучивания.
Эти меры достаточно эффективные, позволяют гарантировать долговечность фундамента до 50 лет. Расчёт заложения подошвы ведётся с учётом геологии распределения пластов грунта на участке.
Ширина фундамента зависит от несущей способности грунтов на которые он опирается и толщины кирпичной или блочной стены каркаса строения, расчётной по тепло потерям для данного климатического пояса.
Плитный монолитный фундамент рекомендуется возводить в густо застроенных городах и районах, например в Москве, где ограничена возможность копать глубокие котлованы. При соблюдении технологии строительства, плитный фундамент считается надёжнее других оснований.
Расчёт проводится по положениям СП , сложен для не специалиста, выгоден по экономическим затратам, срокам возведения.
Глубина заложения фундамента в зависимости от уровня грунтовых вод
Все особенности проектирования описаны в СНиП 2.02.01-83*. Обобщенно все можно свести к следующим рекомендациям:
- При планировании на скальных, песчаных крупной и средней крупности, гравелистых, крупнообломочных с песчаным заполнителем грунтах глубина залегания фундамента от уровня расположения подземных вод не зависит.
- Если под подошвой фундамента находятся мелкие или пылеватые пески, то при уровне подземных вод расположенных на 2 метра ниже уровня промерзания грунта, глубина заложения фундамента может быть любой. Если воды находятся выше этой отметки, то закладывать фундамент нужно ниже уровня промерзания.
- Если под подошвой находится будут глины, суглинки, крупнообломочные грунты с пылеватым или глинистым заполнителем, то фундамент однозначно должен быть ниже уровня промерзания (от уровня подземных вод не зависит).

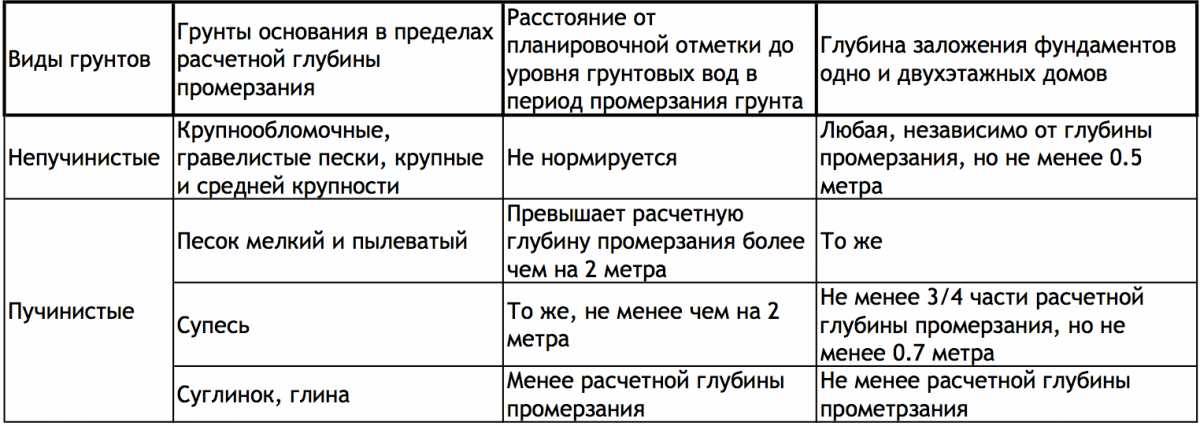

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод
Как видите, в основном уровень заложения фундамента фундамента определяется наличием подземных вод и тем, насколько сильно промерзают грунты в регионе. Именно морозное пучение становится причиной проблем с фундаментами (или изменение уровня грунтовых вод).
Ленточный фундамент и грунты: почему это так важно
При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость. Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем
Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила
Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.
Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.
Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.
Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.
Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.
Слабопучинистые: полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.
Среднепучинистые грунты: тугопластичные глинистые, влажные пылеватые и мелкие пески, крупнообломочные грунты с содержанием глин и песка более 30%.
Сильнопучинистые и чрезмернопучинистые: мягкопластичные глинистые, пылеватые и мелкие пески с сильным водонасыщением.
На сильнопучинистых грунтах возможно строительство небольших (1-2 этажа) деревянных домов на малозаглубленном ленточном фундаменте из монолитного железобетона. Для более тяжелых домов будет необходим комплекс работ по понижению уровня грунтовых вод, организации дренажа и водоотведения.
Чем выше стоят грунтовые воды, тем более пучинистыми будут грунты независимо от их состава. Критический для строительства фундамента уровень грунтовых вод различается для разных почв и высчитывается по формуле: нижняя граница промерзания грунта (в метрах) плюс следующее число:
- пески – 0,8-1 м
- супеси 1 – 1,5 м
- суглинки 2 – 2,5 м
- глины 2,5 – 3,5 м.
При залегании грунтовых вод ниже указанных значений они не влияют на степень пучинистости грунтов.
Вообще же сооружение ленточного фундамента на сильнопучинистых грунтах с высоким уровнем грунтовых вод считается нецелесообразным: в таких условиях лучше всего себя показывает свайно-ростверковый фундамент.
Планируя строительство, лучше всего не экономить на профессиональном обследовании грунта на вашем участке: это поможет избежать больших проблем в будущем. Услуги специалиста стоят денег, однако это вложение себя оправдывает. Спасать дом, фундамент которого деформировался из-за ошибок в оценке свойств подлежащих грунтов, обойдется гораздо дороже.
Предварительные исследования
Прежде чем приступить к проектированию дома, необходимо определиться, где разместить дом на участке. Если уже есть геологические изыскания, учитывайте их результаты: чтобы было меньше проблем с фундаментом, он имел наименьшую стоимость, желательно выбирать самый «сухой» участок: там, где уровень грунтовых вод минимально возможный.
В первую очередь нужно определиться с местом для дома на участке
Кроме того, в выбранном месте проводятся геологические исследования грунта. Для этого бурятся скважины на глубину от 10 до 40 метров – это зависит от строения пластов и планируемой массы здания. Колодцев делают не менее пяти: в тех местах, где предусмотрены уголки и посередине.
Средняя стоимость такого исследования составляет около 1000 долларов. Если планируется масштабное строительство, сумма не сильно повлияет на бюджет (средняя стоимость дома 80-100 тысяч долларов), но может избавить вас от много проблем. Так что в этом случае заказывайте поиск профессионалам. Если вы хотите построить небольшую постройку: домик, дачу, баню, беседку или площадку для барбекю, то провести исследования вполне можно самостоятельно.
Климатические и гидрогеологические факторы
На основе климатической и гидрогеологической карты можно примерно предположить степень промерзания грунта в каждом регионе. Занимаясь заложением основания, следует провести и собственные расчеты, опираясь на показатели промерзания и оттаивания в регионе, где будет проводиться строительство.
Для расчета глубины сезонного промерзания грунтов используют формулу:
df = khdfn, где:
df – расчетная глубина;
kh – коэффициент учитывающий тепловой режим используемые в зданиях и сооружениях отапливаемых и неотапливаемых (наружных, внутренних фундаментов kh = 1,1) Таблица 1 в СНиП 2.02.01-83;
dfn – нормативная глубина.
Как сделать своими руками?
Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:
- вычислить ширину фундамента, сечение арматуры;
- выполнить чертёж армирования;
- почистить от мусора и спланировать участок;
- вырыть траншеи;
- уложить дренажный слой;
- устроить подбетонку или постелить рубероид;
- выполнить монтаж опалубки;
- уложить и скрепить арматуру;
- вставить отрезки труб для коммуникаций и вентиляции;
- выполнить бетонирование ленты;
- обеспечить уход за бетоном в процессе его схватывания;
- снять опалубку с ленты;
- выполнить гидроизоляцию фундамента.
Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.
Необходимые расчеты
учитывают, что глубина его заложения равняется глубине промерзания, минус 25%.
При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.
Высота цоколя не должна превышать размера подземной части основания.
Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.
Подготовительные работы и разметка
Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.
Выкапывание траншеи и обустройство подушки
Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.
Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.
Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.
О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.
Сборка опалубки
Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.
Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.
Полная информация о монтаже опалубки тут.
Армирование
Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.
Все детали армирования ленточных оснований здесь.
Заливка бетона
Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.
Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.
Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.
Снятие опалубки и гидроизоляция
Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.
Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.
Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.
Утепление цоколя и отмостки
Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.
Специфика различных видов фундамента
В частном строительстве домов, гаражей, бань и других сооружений применяется несколько основных типов фундамента, для каждого из которых существуют следующие особенности выбора глубины заложения:
Ленточный.
Наиболее распространенный и экономически выгодный тип основания. Применяется преимущественно на слабо и вовсе не пучинистых типах грунта. При этом не рекомендуется для возведения на неоднородных и глинистых почвах, а также с повышенным насыщением влаги.
Существуют следующие разновидности ленточного фундамента:
- Мелко заглубленный. Погружается на 50 см.
- Средне заглубленный. Отметка погружения – 70-100 см.
- Достаточно заглубленный. Уровень расположения подошвы – 120-150 см.
В районах холодного климата значение параметра может достигать 2 метров.
Столбчатый.
В условиях, когда необходимо возвести нетяжелое одноэтажное строение на относительно стабильном грунте, применяется столбчатый фундамент. По структуре он представляет собой вертикальные колонны, расположенные по периметру здания и в местах капитальных стен.
Видео описание
Видео о том, от чего зависит глубина заложения ленточного фундамента и как ее рассчитать:
Столбчатое основание не рекомендуется изготавливать на почвах с нестабильными характеристиками, в глине, а также для тяжелых сооружений. При этом подошва такой конструкции должна располагаться на уровне не менее 20-40 см ниже отместки промерзания почвы.
Плитный.
Монолитная железобетонная плита характеризуется максимальной стабильностью и прочностью. При незначительной глубине заложения данный фундамент имеет ширину, соответствующую габаритам самого строения – дома, бани или гаража.
Как правило, основание в виде монолитной плиты заглубляется не более чем на 0,2-0,5 м, при общей толщине, не превышающей 1-го метра. Фундамент данной модификации становится единой конструкцией с сооружением, благодаря чему защищает его от сил пучения грунта. Однако возведение такого основания достаточно трудоемкое и финансово затратное.
Видео описание
Видео-инструкция о правильном определении типа грунта и расчете фундамента:
Коротко о главном
Нижняя отметка заложения основания строения относительно поверхности – важнейшая строительная величина. Ее правильный расчет позволяет повысить срок службы сооружения, обеспечить прочность стен и перекрытий, улучшить микроклимат помещения, снизить степень насыщения влагой конструкций и задать общую стойкость здания.
На величину глубины заложения в первую очередь влияют следующие факторы:
- Геологические условия участка.
- Отметка промерзания грунта.
- Специфика конструкции возводимого сооружения.
Для расчета глубины заложения фундамента под дом, баню, гараж или иное сооружение применяются специальные формулы, учитывающие тип грунта, среднюю температуру, особенности здания и уровень подземных вод. Наиболее распространены в частном строительстве ленточный, столбчатый и плитный фундамент. Каждый из них имеет свои особенности возведения и сферу применения.
