Расчёт габаритов
Для каждого вида основания разработана своя методика расчёта габаритов конструкции:
Ленточный. Здесь рассчитываются длина, ширина и высота основания:
длина ленты равна протяжённости периметра несущих стен;
ширина монолитной полосы определяется расчётом, где вес здания соотносят с удельным сопротивлением грунтового основания. В результате получают общую опорную площадь, которую делят на длину периметра — минимальная ширина фундамента должна быть больше толщины несущих стен на 50 мм с каждой стороны;
высота ленты определяется суммой двух величин – глубины заложения подошвы и высоты цоколя — первый параметр целиком привязан к глубине промерзания почвы – подошва должна быть ниже него и выше уровня грунтовых вод.
Столбчатый. Для него считают опорную площадь и высоту опор:
опорная площадь рассчитывается так же как и в предыдущем случае — её делят на количество опор, исходя из того, что минимальное расстояние между столбами не должно быть меньше 1,5 м; этим получают размер столба в плане;
высоту определяют, складывая расчётную глубину заложения подошвы столба ниже уровня промерзания почвы и вертикальный размер его наземной части.
Свайный
Определяют нагрузку и количество свай, длину опор, глубину залегания несущего пласта:
теоретически определяют общую массу дома из газоблоков, включая снеговую нагрузку, а полученную величину делят на площадь здания – получают нагрузку на 1 м2; на случай непредвиденных обстоятельств в расчёт принимают коэффициент надёжности k = 1,1;
принимая во внимание минимальное расстояние между сваями 1,5 м, вычисляют оптимальное количество опор;
длину сваи определяют исходя из глубины залегания несущих пластов почвы;
глубину залегания несущего пласта определяют двумя способами – опытным бурением на стройучастке с последующим испытанием образцов почвы в лабораторных условиях или взятием справочных данных в местном отделении архитектуры.
Плитный. Расчёт плитного фундамента заключается в том, что его площадь определяется размерами дома в плане + отмостка шириной 1 – 1,5 м по периметру здания
Практика показывает, что для 2-х этажного дома из газоблоков толщина фундаментной плиты не должна превышать 300 – 400 мм. Для расчёта арматуры можно воспользоваться онлайн-калькулятором.
Особенности кирпича как строительного материала
Кирпичный дом можно охарактеризовать двумя особенностями, которые сказываются на опорных конструкциях.
- сильная восприимчивость всех каменных домов к усадкам (даже небольшим);
- большой вес.
Восприимчивость к усадкам
Эта проблема актуальна для любых строений из мелкоштучных материалов. Кроме того, кирпич хорошо работает на сжатие, но при растяжении или изгибе разрушается. Особенно страшны строению неравномерные усадки фундамента, поскольку они приводят к появлению следующих проблем:
- вертикальные трещины;
- наклонные трещины.
Эти дефекты снижают прочность и надежность конструкции. Причина появления одна — неравномерная усадка фундамента, перекос или крен дома. К перекосу могут привести следующие деформации:
- Чрезмерная усадка отдельных частей фундамента. Причиной такого явления может быть нарушение технологии строительства или недостаточное изучение геологических условий участка. Проседание фундамента может быть вызвано наличием линзы слабого или водонасыщенного грунта, недостаточным уплотнением почвы и подсыпки в месте возникновения проблемы.
- Выпучивание отдельных частей. Здесь все происходит наоборот: проблемная зона движется не вниз, а вверх. Причинами могут быть повышение уровня грунтовых вод на участке, недостаточное заглубление подошвы фундамента (на пучинистых она должна располагаться не менее глубины промерзания, рассчитываемой по СП «Основания зданий и сооружений»).
Устранить указанные выше проблемы можно только усилением опор и укреплением грунта. Эти мероприятия достаточно затратные, поэтому лучше выбрать верный тип фундамента кирпичного дома еще на стадии проектирования объекта и внимательно соблюдать технология в процессе возведения.
Масса стен
Кирпич — самый проблемный материал, когда речь заходит о плотности. Больше его весит только железобетон, но он практически не применяется для возведения стен в чистом виде. Многие типы фундамента не подойдут для строительства из кирпича, поскольку не способны справиться с оказываемой нагрузкой. Для сравнения ниже рассмотрены массы стен из различных материалов.
| Материал стен | Оптимальная толщина (по теплотехнике, без утепления) | Масса погонного метра наружной стены одного этажа, при высоте 3 метра. |
| Древесина | 300 мм | 470 кг |
| Пенобетон | 500 мм | 1350 кг |
| Кирпич | 640 мм | 3460 кг |
Из таблицы видно, что толщина кирпичной стены больше, чем при изготовлении ее из других материалов (расчеты выполнены для керамического кирпича), кроме того, плотность камня в два раза выше, чем у пенобетона и больше чем в три раза превышает величины для дерева.
Такая нагрузка накладывает серьезные ограничения на то, какой должен быть фундамент для кирпичного дома.
Особенности
Ленточный фундамент полагается устраивать по периметру дома, в том числе под внутренними несущими стенами. Часто подобное основание сооружается под тяжеловесными домами из натурального камня, кирпича или бетонных блоков. Но также он совместим с постройками, имеющими железобетонные перекрытия. Еще одним преимуществом ленты является ее пригодность для размещения подвалов и погребов. Плитные конструкции оборудовать такими помещениями намного сложнее, а подчас и вовсе невозможно.
Уже общее описание показывает, что глубина заложения лент обычно довольно велика. Однако простота используемой технологии оправдывает ее применение в малоэтажной застройке и при сооружении подсобных объектов. Ленточные основания к тому же неплохо работают даже там, где есть риск неравномерной усадки здания. Обычно это связано с неоднородным составом почвы, имеющим различные механические характеристики. При сооружении подвала можно использовать конструкции фундамента в виде готовых капитальных стен.
Период службы сильно зависит от примененного материала. Так, бетон и бутовый камень могут проработать до двух веков подряд. Но многое зависит от:
- оказываемой нагрузки и ее изменения;
- качества примененных материалов;
- характеристик раствора;
- свойств почвы и климатических параметров местности.
Для изготовления фундамента, кроме бетона и бутового камня, иногда применяют их смесь либо кирпичную кладку. Лента делается как в виде прямого контура, так и с разрывами, геометрическая форма — прямоугольник или трапеция. В любом случае ширина берется не меньше, чем у подпираемой стены, а в идеале — больше на 100-150 мм. Широкое разнообразие видов ленточного фундамента не означает, что их можно выбирать произвольно, есть вполне строгие строительные стандарты.
От чего зависит показатель?

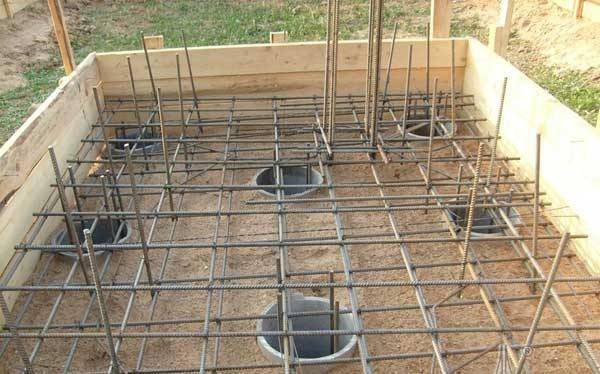

Плита в рассматриваемом случае представляет собой монолитное армированное основание под всей площадью сооружения.
Силовая конструкция состоит из принципиально значимых слоев:
- уплотненной подушки из нерудных материалов;
- теплоизолятора и гидроизолятора;
- подбетонки, а также непосредственно бетонной плиты со вмурованным арматурным каркасом.
Толщина монолита определяет прочность и надежность основания и зависит от ряда параметров, в том числе:
- характеристик грунта под опорной площадью основания;
- глубины закладки силовой конструкции;
- проектных нагрузок, которые определяются конструктивными особенностями сооружения, условиями эксплуатации, климатическими условиями в регионе.
Профессиональные проектировщики учитывают все перечисленные факторы, для чего требуется доскональное понимание технологии и опыт в закладке плитных конструкций.
Частные застройщики, чтобы сэкономить на услугах специалистов, используют упрощенную методику, которая основана на учете трех параметров:
- толщины арматуры;
- промежутка между арматурными поясами;
- толщины бетона над и под арматурным каркасом.
Как правило, если сложить три указанных параметра, то получают значение толщины плиты в пределах от 0,2 до 0,3 м. Конечный показатель регулируют, учитывая особенности грунта, равномерность залегания пород и сложность конструкции будущего здания.
Помимо косвенной оценки, которую дают практикующие строители, согласно установленным нормам необходимо проверять выбранную толщину плиты относительно параметра – оптимальное удельное давление сооружением на грунт (подробнее в таблице).
| Оптимальное значение распределенной нагрузки (кгс/см²) в зависимости от типа грунта | |
| пластичные глины, супеси | 0,50 |
| плотные пески, суглинки | 0,35 |
| пески средней плотности, твердая глина | 0,25 |
Какой фундамент лучше для кирпичного двухэтажного дома
Фундамент – это основа любого капитального строительства, поэтому прежде чем приступить к выбору типа фундамента следует определить несколько важных факторов, связанных как с грунтом, так и с будущими нагрузками. Если вы имеете намерение построить двухэтажный кирпичный дом, прежде всего, нужно провести несколько исследований.
Для того чтобы фундамент со временем не просел, не потрескался и его не перекосило, нужно заказать инженерно-геологические исследования. Специалисты на этом этапе берут пробы грунта, выявляют их качественные характеристики, и на основании проведенных исследований, предоставят отчет и рекомендации о том, какой фундамент лучше для кирпичного двухэтажного дома.
Обязательным критерием для решения вопроса о типе фундамента должен быть общий показатель нагрузки, который несет в себе большое количество показателей, связанных с весом всех конструкций и полезной нагрузки.
Такие значения являются очень важными еще и для того, чтобы определить общую площадь фундамента. Устройство фундамента под дом — дело тонкое.
Фундамент под двухэтажный дом не должен быть слишком большим, так как это удорожит его.
Глубина фундамента для двухэтажного кирпичного дома
Очень важным пунктом при строительстве дома является глубина фундамента для двухэтажного кирпичного дома.
Стоит помнить один из основных принципов при определении глубины фундамента – глубина его заложения должна быть ниже отметки промерзания грунта в данном регионе. В первую очередь это относится к пучинистым грунтам (глины, суглинки).
Промерзая эти грунты вспучиваются, увеличиваясь в объеме, и поднимают фундамент. Это приводит к трещинам и деформациям конструкции, а иногда и к разрушению фундамента.
Поэтому закладывать фундамент в пучинистых грунтах нужно ниже отметки промерзания.
Песчаные грунты менее или вовсе не подвержены вспучиванию. Поэтому закладывать фундамент в песчаных грунтах ниже отметки промерзания нет надобности. Глубина фундамента будет больше зависеть от конструктивной нагрузки и несущей способности грунтов.
Но для того, что бы грунт считался непучинистым, содержание глинистых частиц в нём должно быть менее 50%.
Эти характеристики должны определить специалисты при проведении геологических изысканий для того чтобы правильно определить тип фундамента и глубину его заложения.
Глубина промерзания приводится в строительной нормативной литературе и зависит от климатического региона. Расчет производится по формуле, учитывающей среднемесячный показатель отрицательных температур, длительность периода с отрицательными температурами и вид грунта. Для населенных пунктов с одинаковым температурным показателем но разными типами грунта глубина промерзания будет разной.
Ориентировочно можно определить глубину промерзания по карте, отображающей глубину промерзания грунта по регионам.
Красная линия это граница климатического района с определенным показателем промерзания грунта, который указан в сантиметрах.
Таким образом, на территории между линиями 120 и 140 глубина промерзания грунта составляет от 1,2м до 1,4м. Промежуточные значения определяются интерполяцией. Более подробно о глубине фундамента тут.
На что ещё стоит обратить внимание?

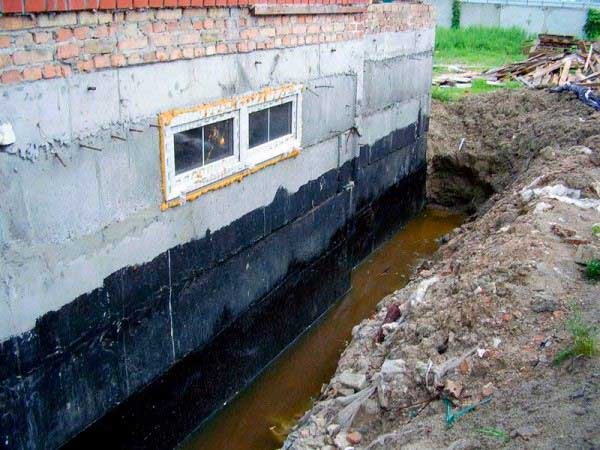

На необходимость дренажной системы, особенно если дом планируется строить у водоема или в низине, где уровень быть высокий уровень грунтовых вод. Так как в зимний период грунтовые воды замерзают и увеличиваются в объеме, они пытаются вытолкнуть фундамент, вследствие чего он будет постепенно разрушаться.
Есть еще несколько дополнительных факторов, на которые стоит обратить внимание, но мы не будем углубляться в них, поскольку они зависят от выбора строительной бригады. Ведь хорошая основа дома – это уже полдела, поэтому на строительной бригаде не стоит экономить ни в коем случае, особенно, когда закладывается фундамент для кирпичного двухэтажного дома
Ведь хорошая основа дома – это уже полдела, поэтому на строительной бригаде не стоит экономить ни в коем случае, особенно, когда закладывается фундамент для кирпичного двухэтажного дома.
О ленточных фундаментах
Расчет фундамента
Расчеты производятся по определенным формулам, учитывается материал и особенности дома, а также ряд геодезических факторов. Размеры фундамента для дома из кирпича, шлакоблока или бетона будут отличаться, поскольку массы материалов различны и оказывают разное давление на грунт.

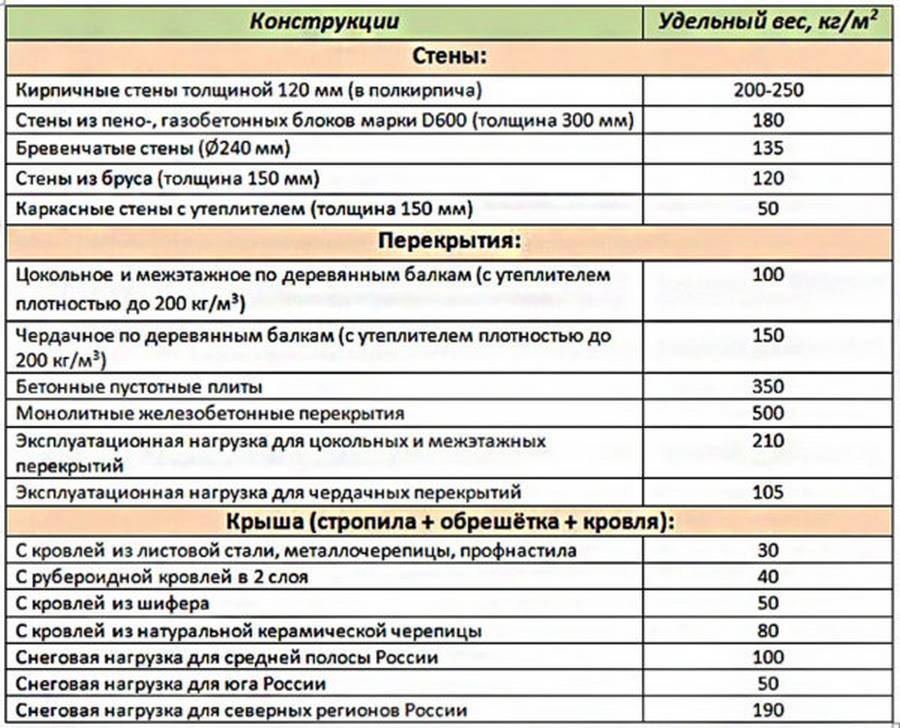

Для расчета площади основания нужно знать общую массу дома. В таблице удельный вес строительных материалов
Простое вычисление
Без учета дополнительных индивидуальных особенностей глубина установки фундамента может быть вычислена по стандартной формуле, где 0,8 метра необходимо умножить на количество предполагаемых этажей — итого 1,6 метра.
Толщина фундамента в классическом варианте равняется предполагаемой толщине несущих стен плюс 15 см. Однако стоит знать некоторые параметры, которые могут менять этот показатель:
- рыхлость почвы;
- площадь подошвы;
- общая масса конструкции.
Толщина фундамента в зависимости от грунта и этажности
Точное вычисление
Для более точного расчета его глубины необходимо знать:
- Вид грунта (песчаный, глина, супесь).
Плотность грунта - Точка промерзания почвы. Ее необходимо знать, чтобы глубокое промерзание рыхлой, наполненной влагой почвы не разрушило основание. Однако, если здание строится на довольно сухих землях или слабопучнистых, этот показатель не имеет значения.
Глубина промерзания грунта в некоторых регионах - Высота водоносных слоев. В ситуации близкого расположения водоносного слоя его глубина должна быть минимальной, с целью гидроизоляции.
- Проживание в доме.
За основу берется глубина промерзания грунта вашей зоны. К этому значению нужно добавить 150 мм, если дом будет деревянный или 350 мм, когда кирпичный.
Вычислим для начала глубину одноэтажного дома. Берем глубину промерзания в московской области с грунтом мелкий песок. Она составляет 1,34 м. Дом будет кирпичный, следовательно добавляем еще 35 см и получаем 1,69 м.

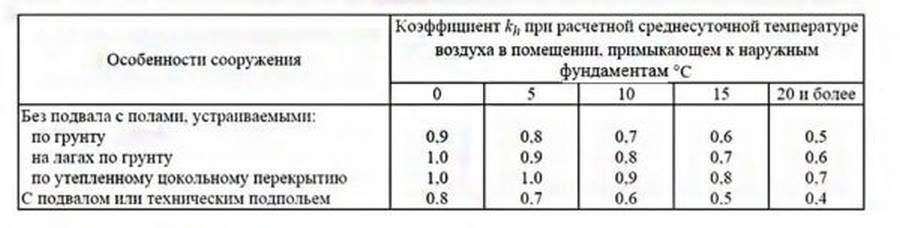

Существует зависимость глубины фундамента и температуры в помещении. Эта зависимость выражена в коэффициентах и приведена в таблице. По ней чем выше температура в доме тем менее глубокий нужно делать.
Зависимость температуры в помещении и глубины устройства фундамента
У нас будет пол на лагах по грунту с температурой не ниже 20. Отсюда получается 1,69*0,6≈1 метр. Достаточно фундамент заглубить на 1 метр.
Теперь для двухэтажного. Масса дома будет почти в 2 раза больше, поэтому он должен быть прочней. По правилу, написанному выше, заглубление должно быть равно 1,6 метра. А это ниже точки промерзания, что вполне устраивает.
Расчет габаритов и заглубления основания
Техническое задание на возведение 2-этажного дома начинается с исследований грунта под фундамент. Оценивается состояние почвы и наличие подземных водоносных слоёв. Поэтому эксперты рекомендуют заказать геодезические исследование, ведь дом в 2 этажа – это не баня. Здесь требуется серьёзный подход.
Типы грунта
Геодезисты подразделяют грунты на 3 вида:
- Пучинистые. К ним относится мелкопесчаная почва, пылеватые пески, разные типы супеси, суглинков и прочее. Земля данного вида имеет склонность к расширению вследствие промерзания. В результате будет выталкивать твёрдые предметы, из-за чего нарушается их геометрия.
- Непучинистые. В данную классификацию входят скальные и полускальные грунты. Они не промерзают, поэтому не изменяют свой объём и не выдавливают содержимое.
- Слабопучинистые. Крупнозернистые песчаные и гравийные породы. Изменения объёма земли довольно слабое и практически не наносит вреда строению фундамента.
Глубина промерзания
В северных, центральных и южных регионах страны почва промерзает по-разному. Например, нормативная глубина промерзания грунта по СНиП в Москве, в условиях суглинков и глин, всего 1,1 м, а в Вологодской обл., уже 1,43 м.
Ленточный фундамент необходимо заглублять на 30 см ниже отметки промерзания. В Карелии или Мурманске эти значения будут на 20-40% больше, а общая высота ленты под 2-этажный дом может составлять 2,5 м.
Уровень грунтовых вод
Один из важных параметров, который учитывают строители – подземные реки и ручьи.
На пучинистых грунтах с высоким нахождением подземных вод строить капитальные строения нельзя, тем более на ленточном фундаменте.
Некоторые определяют уровень самостоятельно, заглянув в колодец к соседям. Но для постройки крупного дома рекомендуется заказать исследования геодезистов.
Материал стен
Коробка дома очень тяжёлая, достигающая массы нескольких десятков и даже сотен тонн. Самые увесистые – строения из кирпича. Деревянные и каркасные полегче.
Чтобы держать на себе такое монументальное жилище, ленточный фундамент должен быть грамотно рассчитан. Для этого рекомендуется использовать нормы давления на разные типы грунта.
Масса строения
У вас должен быть проект будущего дома. В документации указаны материалы и размеры:
- коробки,
- перекрытий,
- крыши,
- снеговая нагрузка.
Благодаря этому можно высчитать полную массу дома и определиться с типом и габаритами фундамента (сборный, монолитный, комбинированный). Попутно необходимо рассчитать глубину залегания ленты, с учётом региона.
Пример
Считаем массу несущих стен и перекрытий. Например, габариты коробки 6х9. Высота 6 метров. Материал — брёвна, 240 мм.
Через программу калькулятор-онлайн получается: вес дома с учетом нагрузок (снеговая+экспл.) и коэф. запаса: 185 т = 1850 кН. Масса дома с учетом нагрузок и без коэф. запаса: 142 т. Вес коробки дома (только материалы): 98 т. Общая нагрузка на фундамент: 142 т.
По правилам, ширина ленты должна быть на 100 мм шире несущих стен. Значит, у нас это будет 350 мм (стандарт 400 мм). Дом 2-х этажный, поэтому строители рекомендуют делать ширину фундамента на 100 мм больше, а высоту ленты 0,8 х 2 = 1,6 м. Цоколь стандартный 0,4 м. При этом учитываем регион и глубину промерзания.
Расчёт минимальной площади подошвы делается по формуле S > γn · F / (γc · R0), где:
- γn – коэффициент надежности для запаса прочности (постоянная величина 1,2);
- R0 – сопротивление грунта под подошвой (например, влажный песок 2,5);
- F – максимальная нагрузка дома (185 000 кг);
- γc – коэффициент, зависящий от почвы и типа строения (для деревянных домов 1,1).
Теперь остается подставить все значения в формулу: S > 1,2 х 185 000 / 1,1 х 2,5 = 80 727 см2. Округляем до 80 000 и делим на 10 000 мм = 8 м². Проверяем: лента нашего фундамента общей длиной 30 м и шириной 0,5 м, поэтому 30 х 0,5 = 15 м². Будущий фундамент подходит под наш расчетный дом с запасом 85%.
Считаем количество раствора V= h х b х l, где:
- V – объем раствора в м³;
- h – высота (м);
- b – ширина (м);
- l – длина ленты (м).
Подставляем значения: 1,6 х 0,5 х 30 = 24 м³. Столько раствора потребуется для ленты 9 х 6.
Какой песок выбрать
В строительстве используются три вида песка:
- Карьерный. Допускается к применению на нулевых стадиях. Считается низкосортным. Содержит большое количество глины. Высокий процент глинистых вкраплений снижает прочность раствора.
- Морской. В составе много ракушечных осколков и острых камушков. Требует предварительной очистки.
- Речной. Популярный песок для подушки. Характеризуется отсутствием глины. Нет ухудшающих качество примесей.
Все представленные на строительном рынке разновидности песка нуждаются в градации.
Мелкие фракции (менее 2 мм) слишком плотно утрамбовываются и дают значительную усадку. Используются в строительстве беседок и веранд.
Средние фракции (2-3 мм) пригодны к формированию подушки под фундамент одноэтажных жилых домов.
Подложка-основа под многоэтажки формируется из крупного песка. Смешивание с гравием помогает улучшить ее свойства.
Монтаж ленточного фундамента
Делая выбор основы для двухэтажного дома, рекомендуется учитывать сложность установки и материальные затраты. Наиболее удобный, экономичный и прочный вариант — это ленточный тип. Перед монтажом необходимо рассчитать ширину основы, а также толщину, непосредственно зависящую от используемого материала. Наименьшая ширина у железобетона, потом у бетона, а самое широкое основание необходимо делать для натурального камня, что обусловлено весом материала.
Заглубление зависит от типа материала будущего строения и соотнесения с точкой промерзания грунта. Высота фундамента варьируется от индивидуальных потребностей заказчика и его предпочтений. Если существует угроза затопления естественно высота должна быть увеличена.
Существуют типовые стандарты, предлагающие для дерева высоту от 35-40 см, а для кирпича и газобетона от 20 см. Кроме этого, рекомендуется прибавлять ещё 10 см к высоте снежного покрова, который является наиболее характерным для места строительства.
Основные этапы монтажа ленточного фундамента:
- составляется предварительный чертеж;
- производится разметка и копка траншеи;
- укладка подушки, ее увлажнение, и трамбовка;
- делается армирование;
- устройство опалубки;
Элементы опалубки ленточного фундамента с размерами - заливка бетона;
- сушка.
Армирование — это основной этап в ленточном основании, поскольку именно каркас из арматуры создаёт крепкую конструкцию. Обычно используются прутья диаметром 12-16 мм. Интервал между прутьями около 30 см и может варьироваться в зависимости от индивидуальных показателей постройки.
Заливку необходимо проводить в один или максимум два этапа, чтобы сохранить монолитность конструкции. При ручном замесе или с использованием частной бетономешалки такого достичь тяжело, поэтому лучше прибегнуть к заводскому бетону. После окончательной заливки необходимо обеспечить высокий уровень изоляции. Подушка может быть сделана из песка, гравия, их смеси или бетона, что обосновывает плотность грунта.
Высота и толщина фундамента для двухэтажного дома
Существует несколько типов опор для частного дома:
- Ленточный фундамент;
- Столбчатый;
- Монолитный.
Свайный фундамент категорически не подходит из-за своей неустойчивости. Варианты на сваях могут выдержать одноэтажный кирпичный дом, но высокое двухэтажное здание, даже из бруса, будет слишком тяжелым.
Винтовые сваи могут пригодиться при установке небольшого двухэтажного здания подсобного назначения, но для домашнего строительства их не рекомендуется использовать – впоследствии будет сложно узаконить стройку.
Столбчатый устанавливается под обычный ленточный, как на фото. Это помогает дополнительно укрепить конструкцию. В большинстве случаев, такой вариант используется на подвижных почвах или болотистой местности.
Ленточный фундамент для частного двухэтажного дома легко сделать своими руками, именно к такому типу конструкции чаще всего и прибегают современные мастера.
Лента позволяет обеспечить правильное распределение нагрузок между стенами и узлами, и сэкономить значительное количество средств на бетонировании.
При выборе такой конструкции очень важно произвести расчет нагрузок, которые будут оказываться на несущую систему, чтобы вычислить оптимальные показатели глубины и ширины опоры и подошвы. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым
Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым.
Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.
| Количество этажей | Наименьшая ширина фундамента, мм | Наименьшая площадь подошвы при колоннах с шагом в 2,5-3 метра | ||
| Наружные стены | Наружные облицованные стены | Внутренние перегородки | ||
| 1 | 250 | 315 | 200 | 0,4 |
| 2 | 350 | 380 | 350 | 0,75 |
| 3 | 450 | 445 | 500 | 1 |
При этом значение может изменяться при повышении уровня грунтовых вод. Если Вы планируете строить дом в болотистой местности, то нужно рассчитать также уровень высоты стоков.

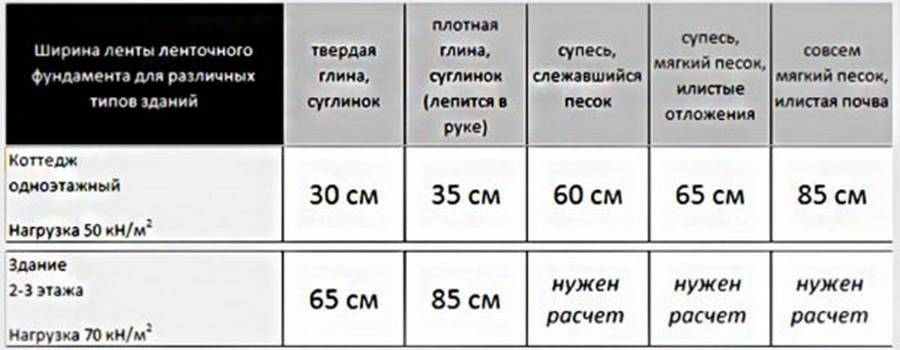

Это важно не только для уровня заглубленности, но и для расчета ширины. Если при подъеме грунтовых вод, глубина предполагаемого основания становится меньшей, чем ширина, то значения изменяются в большую сторону:
| Количество этажей | Ширина ленты, мм | Ширина под колонный с шагом 2,5 – 3 м | ||
| 1 | 500 | 630 | 400 | 0,8 |
| 2 | 700 | 760 | 700 | 1,5 |
| 3 | 900 | 890 | 1000 | 2 |
Многие строители рекомендуют делать размеры фундамента двухэтажного дома на 100 мм больше, чем предполагаемая толщина стен. Это поможет увеличить несущую способность, тем самым продлевая срок службы здания.
Толщина фундаментной ленты зависит от уровня промерзаний грунта, нужно понимать, что этот показатель и глубина опоры – это одно и тоже.
Чтобы правильно рассчитать данный показатель, Вам нужно узнать уровень промерзания грунтов в своей местности. По Российской Федерации уровень промерзания варьируется между 1 метром и 1,8.
При этом в средней полосе нужно придерживаться показателей 1,5 – они оптимальны. Более точные значения Вы сможете узнать в любом геологическом бюро своего региона.
Если дом планируется с подвалом, то также обязательно уточните уровень грунтовых вод. В некоторых городах он настолько высок, что не спасает даже дренаж. Но даже эти показатели не являются завершающими.
Помимо внутренних параметров, Вам также нужно рассчитать высоту фундамента над землей. Это значение зависит от строительных материалов дома и несущей системы.
Например, для опоры из газобетона и пенобетона это значение равняется 300 мм, для обычного раствора из бетона – 200 мм.
Укрепление опоры необходимо для придания конструкции дополнительной жесткости, Вам нужно установить арматурные узлы на местах пересечения стен, а также под несущими стенами. Соединяются арматурные проволоки при помощи связок или сварного соединения.
Фундамент для кирпичного двухэтажного дома нужно обязательно дополнительно армировать. Это поможет защитить основание от растяжения и деформации при эксплуатации.
Лучше всего для высокого здания использовать ребристую арматуру. Она подойдет для каркасного здания и дома из газоблоков или газосиликата.
Благодаря неравномерной структуре именно такая проволока обеспечивает максимальное сцепление с бетонным раствором фундамента.
Общая высота.
Как рассчитать высоту фундамента при строительстве своими руками?
Вопрос имеет смысл в двух случаях – плитного и ленточного фундамента. Сваи заглубляются ниже глубины промерзания и опираются на прочное основание, уровень которого определяется геологическим исследованием.
Он сооружается, прежде всего, на пучинистых и слабых грунтах. Толщина плиты определяется массой строения и его конфигурацией: высокая этажность при малой площади потребует более прочного основания.
В качестве ориентира стоит привести несколько значений.
Высота фундамента над землей.
На фото запечатлена подготовка площадки для заливки этой плиты.
Какова минимальная высота ленточного фундамента для дома? Точнее, его подземной части: рекомендации по высоте над почвой нами уже изучены. (см. также статью Марка бетона для фундамента – как сделать правильный выбор )
Инструкция найдется в СНиП II-Б.1-62.
Коррективы в схему может внести высокий уровень грунтовых вод: если они близко к поверхности, мелкозаглубленные ленточные основания применять не рекомендуется. (см. также статью Какой фундамент сделать при высоком уровне грунтовых вод – практические советы).
Какой высоты фундамент двухэтажного дома.
Здесь лучшим выбором стала бы монолитная плита без заглубления.
Основные этапы обустройства ленточного фундамента
Проектирование ленточного основания под двухэтажное строение лучше доверить специализированной компании. После разметки участка согласно имеющегося плана, переходят к земляным работам.
Подушка и опалубка
Рыть траншею для строительства двухэтажного коттеджа можно с помощью экскаватора или вручную. В первом случае сложно достигнуть требуемых показателей для обустройства ленточного фундамента, во втором – процесс заберет много сил и времени. Траншея готовится с запасом глубины для подсыпки щебнем подушки.
Уплотнение дна проводят вручную или с применением виброплит. При массе 1,2 ц достаточно 10 проходов, чтобы уплотнить основание и избежать в дальнейшем проседания двухэтажного строения из кирпича.
Подушка ленточного фундамента выполняется из различных материалов:
- Песок. Для качественной утрамбовки песчаного слоя его предварительно поливают водой. Ориентировочная толщина прослойки – 20 см.
- Подходящая фракция щебня от 20 до 40 мм. Он также нуждается в уплотнении. Иногда с этой целью его смешивают с песком.
- Бетонная подошва самое надежное основание для дома двухэтажного из кирпича. Первоначально под будущий ленточный фундамент засыпают 10 сантиметровый слой щебня, после формируют опалубку и заливают бетон. Применение арматуры увеличивает прочность бетонной подушки.
Опалубка бывает съемной и стационарной . Съемный вариант разделяют на одноразовый и многоразовый . Одноразовый отработанный каркас после заливки и застывания ленточного фундамента разбирается и расходуется на другие хозяйственные нужды при обустройстве двухэтажного коттеджа из кирпича. Приобретать опалубку многоразового применения для частного пользования нерентабельно, лучше арендовать. Стационарная опалубка обладает массой преимуществ – быстрая сборка, привлекательный внешний вид ленточного фундамента. Но ее стоимость значительно выше привычной конструкции из досок.
Дренаж
Если обустройство из кирпича двухэтажного коттеджа ведется на грунте с плохой проходимостью влаги, рекомендуется предусмотреть дренаж ленточного фундамента. Сюда входит:
- дренажные трубы;
- смотровые колодцы;
- водоприемник.
Трубы располагают по внешнему периметру будущего двухэтажного здания на расстоянии 1 м. Глубина заложения ниже основания ленточной опорной конструкции. Ориентировочная ширина траншеи – 30 см.
Основные шаги обустройства дренажа:
- Дно траншеи покрывают геотекстилем.
- Сверху насыпают слой мелкого щебня (около 10 см).
- Монтаж труб проводят с уклоном 5% в сторону водосборника.
- Поверх также формируется 10 сантиметровая щебеночная прослойка.
- Все покрывается краями геотекстиля.
- В заключении засыпают крупный песок или щебень.
Подобные меры защиты помогают длительное время сохранить целостность ленточного фундамента и продлить период эксплуатации двухэтажного строения из кирпича.
Армирование и заливка
Роль армирования – увеличить прочность ленточного основания, ведь для двухэтажного здания из кирпича требуется усиленный фундамент. Помимо стандартных металлических прутьев стоит рассмотреть усовершенствованный вариант стержней для каркаса ленточной опоры под двухэтажную постройку. Производители предлагают нержавеющую арматуру из базальтового волокна. Набор достоинств и недостатков композитного материала делает спорным вопрос его применения при строительстве тяжелого дома из кирпича. Все решается в индивидуальном порядке. Обычно для армирования ленточной опорной конструкции берут ребристые металлические прутья диаметром 12 или 14 мм. Подробно описывает требования по обустройству ленточного бетонного основания СНиП 52-01-2003 .
Заливать в опалубку бетон для формирования ленточного фундамента требуется за один прием. Прерывание процесса значительно снизит прочность основания двухэтажного коттеджа из кирпича. Заказ бетономешалки заметно облегчит трудоемкий процесс, но предварительно необходимо сделать точный расчет потребности в бетонном растворе.
Устранить воздушные пузырьки и избежать опасных пустот помогут глубинные вибраторы. После заливки ленточный фундамент оставляют застывать. Минимальный период составляет около месяца. При высоких температурах его периодически увлажняют. Замедлить процесс испарения влаги и обеспечить равномерное высыхание поможет укрытие ленточного фундамента полиэтиленом.
