Как сделать проект финского каркасного дома до 100, 150 кв. м для круглогодичного проживания: Бесплатно – чертежи

Устройство

Фундамент «каркасника», построенного по классической финской технологии, может быть выполнен по одной из этих технологий:

Утепленная шведская плита. Предполагается создание чаши из пенопласта высокой прочности, в которую заливается тонкая бетонная плита. Для большей надежности в последней предусмотрены ребра жесткости из арматуры.

В результате подобных действий удается утеплить фундамент уже на этапе его создания. Кроме того, в плиту можно сразу заложить все коммуникации (например, необходимые для организации теплого пола).

Особенностью кровельной системы является сохранение в ней вентиляционного зазора. Кровля представляет собой многослойный «пирог» – вне зависимости от того, будет ли она холодной или с организованной внутри мансардой. Он включает утеплитель, монтируемый на каркас, гидроизоляционный слой и контр-обрешетку, на которую набивается кровельное покрытие. Возможны разные варианты (широко распространены черепица, фальцевая кровля) – кроме ондулина.

Деревянный каркас должен собираться только из хорошо высушенной древесины. Строгих регламентов относительно используемых материалов не существует. Обычно применяется клееный брус или ЛВЛ (брус из клееного шпона).

Узел стен приходится на точки соединения боковых и фасадных стен, пола и стен, укосину. Именно эти зоны нуждаются в дополнительном укреплении ребрами жесткости.

Если сравнивать с американской технологией, где для обшивки применяются обычно OSB-плиты, можно отметить, что финская методика предполагает использование других материалов, отличающихся лучшими показателями пароизоляции.

Наибольшее распространение получили следующие типы обшивки:

• мягкие древесно-волокнистые плиты (МДВП), обладающие высокими теплоизоляционными свойствами (по своим теплопотерям соответствуют минеральной вате), обеспечивающие шумоизоляцию и ветрозащиту;
• фасадный гипсокартон (не пользуется большой популярностью в России);
• обшивка плитными материалами высокой жесткости (например, фанерой) только углов здания.

Отделка фасада каркасного дома по финской технологии в 90% случаев предполагает использование дерева. Остальная часть (около 8%) – это оштукатуренные поверхности. Очень популярные в Америке сайдинговые панели используются финнами крайне редко.

Деревянные фасады почти всегда окрашиваются укрывной (непрозрачной) краской. Для нее характерна долговечность (обновлять слой краски на традиционных финских «каркасниках» приходится лишь раз в 10-15 лет) – благодаря особенной технологии производства.

Ворс фасадной доски специально приподнимается. Она выглядит «лохматой», что способствует лучшему впитыванию краски и получению более толстого слоя.

Акции и скидки

Застройщики и производители радуют клиентов благодарностью за заказы. У каждого своя программа лояльности и поощрения. Можно встретить:

1. Тематические. Например, весенние скидки или праздничные.
2. Покраска в подарок.
3. Бытовка в подарок.
4. Акционные ценовые предложения.
5. Акции материал+монтаж.

Не стоит пренебрегать подобными предложениями, ведь это неплохой способ сэкономить. В то же время слепо доверять рекламным предложениям тоже нельзя. Чтобы убедиться в том, что скидка действительна, а подарок уже не включили в стоимость основной покупки, стоит изучить рынок, разобраться в средних ценовых предложениях. Ввиду большой конкуренции производители периодически предлагают действительно выгодные условия.

Советы

Нередко в интернете можно увидеть негативные отзывы о теплоэффективности и звукоизоляции финских домов. Ситуация, когда теплоэффективность и способность к звукоизоляции панелей оставляют желать лучшего, вполне возможна. Тут все зависит от типа и толщины каркаса, правильности монтажа утеплителя и пароизоляционных пленок. Эксплуатационные характеристики дома во многом зависят от профессионализма и добросовестности застройщика. Не стоит доверять создание проекта и его реализацию малоизвестным фирмам.

Выбирая между каркасом из досок и бруса, стоит отдавать предпочтение второму, поскольку он долговечнее. Залог качественной постройки – соблюдение технологических принципов производства и монтажа

Вот почему так важно выбирать высушенный и прошедший специальную обработку деревянный материал

Разводка коммуникаций должна быть определена еще на этапе проектирования. Сами коммуникации прокладываются в собранном доме, до внутренней теплоизоляции.

Для защиты внешних стен от продувания специалисты рекомендуют использовать теплозащитные ветроизоляционные плиты. Они лучше прилегают к поверхности, что препятствует образованию зазоров (если сравнивать с пленками и мембранами). Кроме того, плиты лучше переносят изменения температуры и показателей влажности воздуха.

Материалы для строительства

Простота конструкции коттеджа по финской технологии заключается в устоявшихся и аналогичных материалах. Каркас сооружается из клееных брусьев, срок службы которых достигает нескольких веков. Их поперечное сечение на 2,5 сантиметра больше стандарта, что дает запас надежности, стоимость невелика, а горючесть и склонность к гниению и потере прочности с течением лет исключена.

После сооружения каркаса, несущей конструкции, начинается этап создания стен и горизонтальных перекрытий. Черновой пол выкладывают листами ОСБ или фанеры на потолках, после чего он становится первым слоем полового покрытия второго этажа. Поперечный каркас сконструирован, чтобы выдерживать нагрузку и сохранять вентиляционный промежуток, что предотвращает гниение чистовых половых досок при высокой влажности.

Для теплоизоляции между деревянными плитами стен устанавливают листы гипсокартона и минеральной ваты. При этом щели и зазоры покрывают монтажной пеной, во избежание люфтов и отсутствия сквозняка.

Утепление стен минеральной ватойИсточник pilasebastovce.sk

Кровля монтируется на стропильную систему, элементы которой фиксируются с помощью гвоздей. Для прочности конструкцию скрепляют досками. После этого стропильные ноги укладываются на основание стены, их фиксируют и устанавливают кровлю крыши. Чаще всего это металлочерепица.

Этапы строительства дома по финской технологии

• Личная препозиция и проектирование. Определение количества и размеров комнат, этажей, тип используемых материалов и предполагаемая нагрузка на костяк, каркас.
• Возведение фундамента. Выделяют минимум двое суток на возведение фундамента для набора необходимой прочности и его стабилизации на грунтовой подушке.
• Начало строительства нулевого яруса каркаса. Деревянные брусья непременно обрабатывают антисептиком и укладывают на гидроизоляционный слой поверх фундамента. На углах дома и пересечении стен брус стыкуется паз в паз, усиляется саморезами и шпильками для повышенной надежности.
• Возведение каркасных стен на земле и их поднятие с помощью лебедки. Крепление с помощью пазов и уголков, установка брусов между стенами. Выкладывание чернового пола, установка полозьев-лагов вдоль поверхности и уплотнение утеплителей между ними. Облицовочные деревянные полотна, плитка будет установлена в последнюю очередь, в финальной части строительства.

Видео описание

Хотели Вам показать еще один не дорогой и очень интересный проект каркасного дома с сауной внутри дома:

Возведение крыши и установка внешних деревянных плит, будущих внешних стен постройки. Установка утеплителей и будущих кабелей электропроводки. Исключение щелей и отверстий монтажной пеной.

Рекомендации по выбору теплоизолирующего материала. Минераловатные утеплители надежны, срок их службы порядка 25 лет – при конкурентной стоимости материала он отличается долговечностью и не требует постоянного обновления.

Пенополистирол со временем разлагается, и при этом образуются полимерные соединения, отравляющие природу и жильцов.

В строительстве по финской технологии чаще используются сендвич-панели с минеральной ватой, это универсально и просто.

Отделочные наружные и внутренние работы. Обшивка стен, от бюджетного гиспокартона до личных предпочтений будущих жильцов.

Как будет выглядеть готовый дом будет зависеть от фантазии владельцаИсточник skywebpro.ru

Заключение

Постройка по финской технологии универсальна: нет привязки к конкретной планировке, можно постоянно менять внутреннюю архитектуру. Теплоизоляция и регулирование микроклимата не выходя из здания компенсируется низкой звукоизоляцией, которую возможно усилить отдельно.

Это вариант современности, который принимает обличия, как хочет владелец постройки. Конструктивная простота отвечает за надежность и практичность коттеджа.

Разновидности скандинавских построек

Порядок возведения каркасных домов по финской технологии зависит от готовности заводского домокомплекта. Различают три типа сооружений:

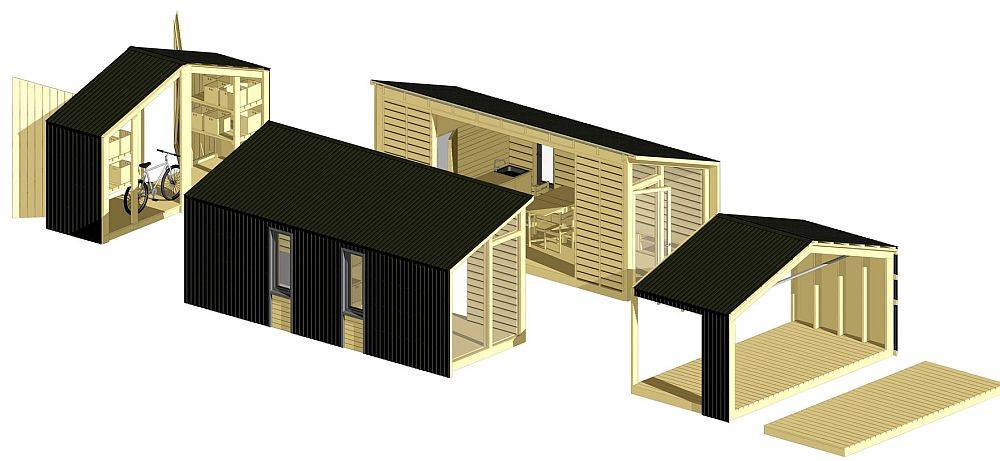

1. Модульный дом. На стройплощадку доставляют единый блок или несколько модулей-комнат с теплоизоляцией, фасадной отделкой и окнами. Остается установить дом на фундамент, закрепить крышу и сделать косметический ремонт внутри. Недостаток метода – трудоемкость перевозки и монтажа.
2. Домокомплект высокой готовности. На заводе, согласно проекту, выполняют раскрой стен, их утепление, фасадную и внутреннюю черновую отделку. На участке строители собирают из панельных блоков дом, возводят внутренние перегородки, перекрытия, монтируют крышу и подводят коммуникации.
3. Комплект Pre-Cut. Сооружение дома из готовых деталей – элементы крыши, каркаса, стен, перекрытий поставляются в разобранном виде. Все детали заранее подогнаны и пронумерованы. Сопутствующие стройматериалы (тепло- и пароизоляция, обшивка фасада и пр.) привозят не раскроенными.

Именно последний метод наиболее популярен среди соотечественников. Главные достоинства: доступная стоимость, возможность самостоятельной сборки без спецтехники.

Как производят брус и строительство?

Современные технологии несколько сложнее, чем бывшее когда-то в ходу «срубить дерево, распилить, отшлифовать».

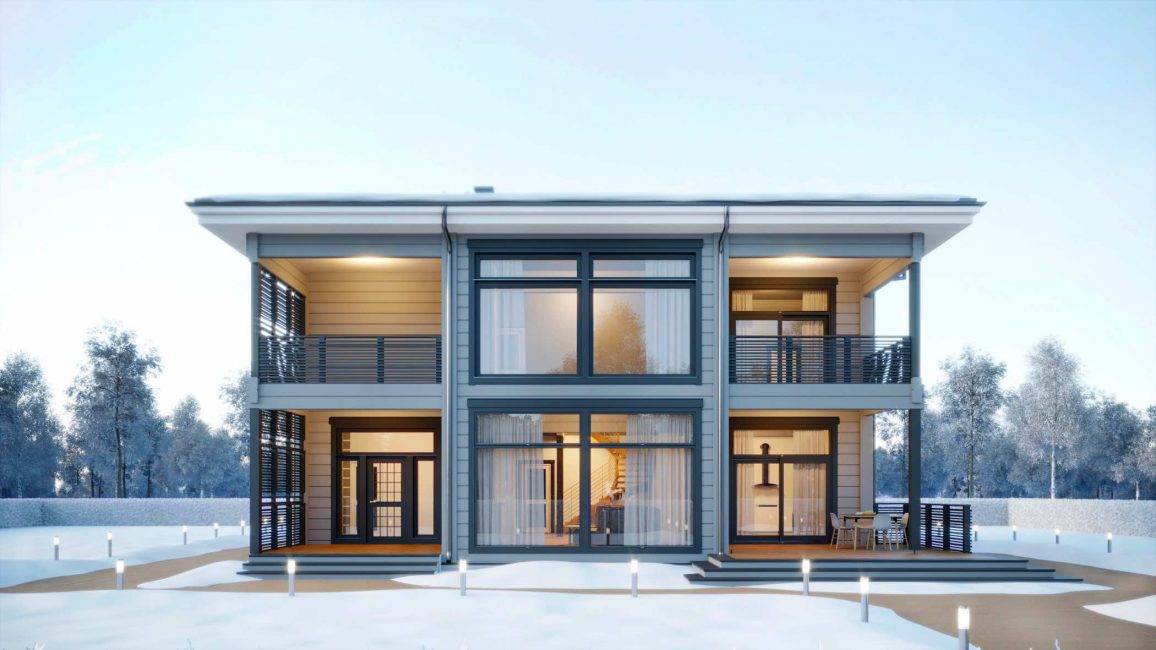

Современные финские дома

Клееный брус изготавливают в несколько этапов:

• Первый — распилка. У большинства компаний, занимающихся производством финских домов, собственные лесные хозяйства или договор с известными поставщиками. Дерево поставляют от них, выбирают нормальное и распиливают с помощью специального оборудования, которое контролирует компьютер. Получаются ламели — тонкие полоски древесины.
• Второй — сушка. Дерево, которое только срубили, слишком мокрое, чтобы из него можно было что-то построить. Потому полученные ламели сперва сушат в мягком режиме, потом подвергают кондиционированию, в результате чего вся влага выходит.
• Третий — склейка. Ламели проклеивают друг с другом так, что получаются бруски стандартных размеров, которые потом пойдут на строительство. Преимущество их в том, что они прочнее обычной древесины и эксплуатационные характеристики у них выше.
• Четвертый — профилирование. На станках полученные бруски обрезают так, чтобы они четко друг с другом стыковались, плюс в них делают специальные углубления, в которые будет крепится утеплитель. Плюс дополнительно пропитывают их специальными составами, которые делают их более устойчивыми к внешним воздействиям.
• Пятый — контроль. Брус проверяют на прочность, на стойкость к влаге, на отсутствие заводского брака — трещин, сколов, вмятин и прочих дефектов, которые портят внешний вид.

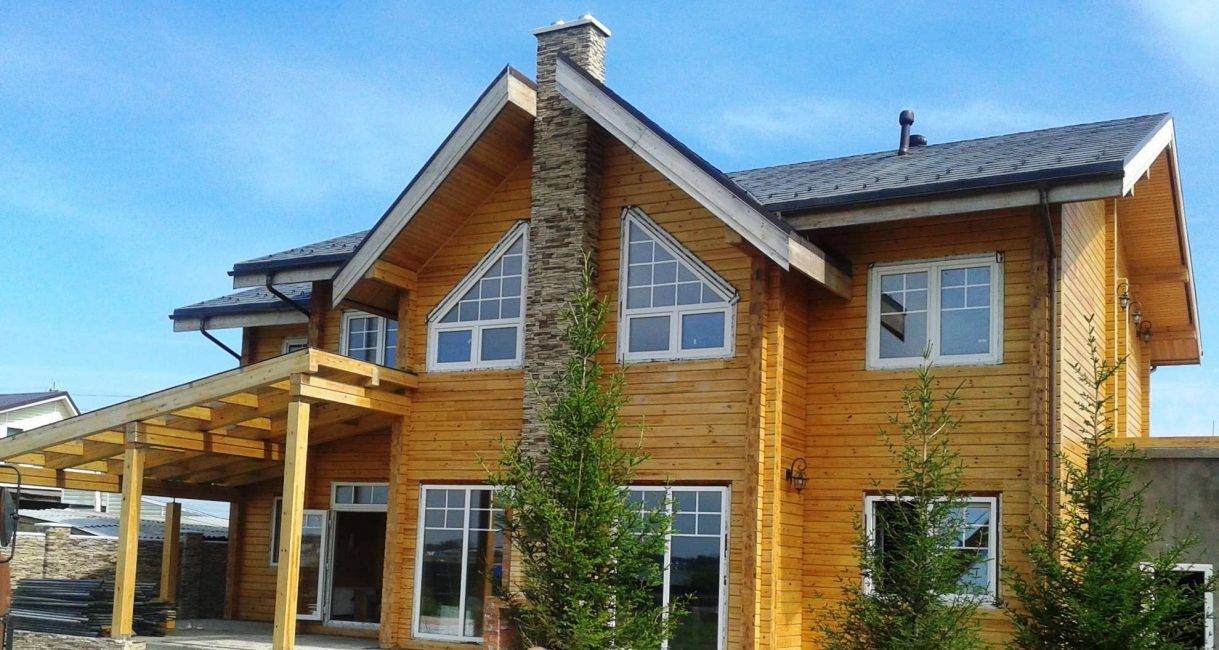

Популярные варианты домов из клееного бруса

Готовый брус можно сразу использовать в строительстве и именно здесь вступаете вы.

Строительство тоже проходит по этапам, последовательно:

• Поиск фирмы. Можно, конечно, закупить брус и построить из него дом самостоятельно, но большинство людей предпочитают довериться профессионалам, которые точно знают свое дело. Их нужно только найти. Лучше всего — через знакомых, но можно и через интернет. Главное внимательно читать отзывы.
• Выбор фирмы. Если у вас в регионе есть несколько фирм на выбор, нужно выбирать ту, которая к вам ближе или ту, у которой отзывы лучше. Не стесняйтесь звонить по всем номерам подряд и задавать свои вопросы.
• Заключение договора. На этом этапе вы плотно общаетесь со специалистом фирмы и вместе с ним формируете проект, в котором будет изображен ваш будущий дом. Не забудьте убедиться, что к вам можно провести коммуникации, что окна в доме на месте, что санитарный узел не объединили с кухней. После этого можно заключать договор — только читайте его внимательно.
• Ожидание. Дальше остается только ждать. Сначала два месяца будет заливаться фундамент — в отличие от модульных конструкций, финский дом на землю не поставить. За это время брус будет готов. А потом ещё пара недель уйдет на сборку.
• Заключение. В конце рабочие проложат коммуникации и, поскольку финский дом не усаживается, вы сразу сможете приступить к отделке.

Элитный деревянный вариант

СоветЕсли вам не нравится участвовать в строительстве, просто закажите дом «под ключ» и получите его сразу с отделкой.

Как украсить дом к новому 2019 году красиво своими руками. Сказка вокруг нас + 180 ФОТО

Устройство

Фундамент «каркасника», построенного по классической финской технологии, может быть выполнен по одной из этих технологий:

Утепленная шведская плита. Предполагается создание чаши из пенопласта высокой прочности, в которую заливается тонкая бетонная плита. Для большей надежности в последней предусмотрены ребра жесткости из арматуры.

В результате подобных действий удается утеплить фундамент уже на этапе его создания. Кроме того, в плиту можно сразу заложить все коммуникации (например, необходимые для организации теплого пола).

Особенностью кровельной системы является сохранение в ней вентиляционного зазора. Кровля представляет собой многослойный «пирог» – вне зависимости от того, будет ли она холодной или с организованной внутри мансардой. Он включает утеплитель, монтируемый на каркас, гидроизоляционный слой и контр-обрешетку, на которую набивается кровельное покрытие. Возможны разные варианты (широко распространены черепица, фальцевая кровля) – кроме ондулина.

Деревянный каркас должен собираться только из хорошо высушенной древесины. Строгих регламентов относительно используемых материалов не существует. Обычно применяется клееный брус или ЛВЛ (брус из клееного шпона).

Узел стен приходится на точки соединения боковых и фасадных стен, пола и стен, укосину. Именно эти зоны нуждаются в дополнительном укреплении ребрами жесткости.

Если сравнивать с американской технологией, где для обшивки применяются обычно OSB-плиты, можно отметить, что финская методика предполагает использование других материалов, отличающихся лучшими показателями пароизоляции.

Наибольшее распространение получили следующие типы обшивки:

• мягкие древесно-волокнистые плиты (МДВП), обладающие высокими теплоизоляционными свойствами (по своим теплопотерям соответствуют минеральной вате), обеспечивающие шумоизоляцию и ветрозащиту;
• фасадный гипсокартон (не пользуется большой популярностью в России);
• обшивка плитными материалами высокой жесткости (например, фанерой) только углов здания.

Отделка фасада каркасного дома по финской технологии в 90% случаев предполагает использование дерева. Остальная часть (около 8%) – это оштукатуренные поверхности. Очень популярные в Америке сайдинговые панели используются финнами крайне редко.

Деревянные фасады почти всегда окрашиваются укрывной (непрозрачной) краской. Для нее характерна долговечность (обновлять слой краски на традиционных финских «каркасниках» приходится лишь раз в 10-15 лет) – благодаря особенной технологии производства.

Ворс фасадной доски специально приподнимается. Она выглядит «лохматой», что способствует лучшему впитыванию краски и получению более толстого слоя.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это – основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку

Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента

Вкручивание свай для фундамента вручную

Соединение винтовых свай фундамента между собой

Свайно-винтовой фундамент

Характеристики финских домов

Общее представление о финских домах

Появление новых материалов и технологий в строительстве делают процесс постройки жилого здания быстрым, менее энергозатратным, практически без отходов, с использованием экологически чистых видов строительного материала.

Основу дома в финском стиле составляет каркас, выполненный из сухой древесины.

Поверх несущего каркаса, в качестве верхнего слоя могут использоваться доски обшивочные или защитные плиты, типа изоплат.

Причем, благодаря каркасу, дому не требуется усадка.

Внешнюю отделку стен производят согласно предпочтениям заказчика.

Еще одна особенность данного вида построек состоит в том, что в стенах используют утеплитель:

• минеральная вата,
• базальтовая вата,
• экологические виды утеплителей.

В стенах в качестве пароизоляции используют строительный картон или специализированные материалы. Благодаря такому многослойному пирогу, стены хорошо удерживают зимой тепло, а летом прохладу.

Финские дома все чаще приходят на замену домов из бруса, газобетона, а в будущем с дальнейшим развитием технологий возможно полное вытеснение домов из кирпича и камня.

Классификация финских каркасных домов

Модульные каркасные дома

Состоят из так называемых «модулей», это практически готовая стена, как с фасадной стороны, так и с внутренней. Собирается по принципу куба.

Такой метод не получил широкого распространения в России, это в первую очередь связанно с трудностями транспортировки, и однотипностью построек.

Панельные каркасные дома

Изготавливаются на заводе в виде небольших панелей, без внутренней отделки, окон и утеплителя.

Перегородки, крыша, перекрытия собираются на месте, из компонентов изготовленных согласно проектной документации строительства финских домов.

Напоминает постройку конструктора, только в действительную величину. Скорость сборки немного уступает модульным каркасам.

Специалисты рекомендуют не экспериментировать самостоятельно с возведением и проектировкой финских домов, так как этот процесс трудоемок и требует опыта в создании таких проектов.

Дома, построенные по этой технологии с соблюдением всех технических условий, прослужат достаточно долго.

Плюсы и минусы каркасных домов

Плюсы

К основным достоинствам домов построенных по финской технологии относят:

1. Быстрота возведения построек, которая не зависит от времени года.
2. Полученная конструкция получается легкой и прочной, для чего не требуется дополнительных затрат.
3. Каркасный фундамент не дает усадки.
4. Высокое качество теплоизоляции.
5. Одно из главных преимуществ является то, что внутреннюю отделку можно проводить в любое время года, и отделка не требует дополнительных затрат на выравнивание стен.
6. Финский дом быстро прогревается, большая экономия на отоплении в зимнее время.
7. Все материалы, которые используются при строительстве, экологически безопасны. Дома предназначены для круглогодичного проживания.
8. Возможность использования свай, в качестве фундамента под дом.

Минусы

Недостатков практически нет, они могут быть связанны только в случае использования не качественных материалов. Так, например, клееный брус должен быть склеен клеем высокого качества на водной основе.

А также использованная некачественная минеральная вата может принести вред, т.к. в ее состав входит формальдегидная смола и канцерогенная пыль.

Строительство финских каркасных домов

По финской технологии на свайном фундаменте.

• Легкая конструкция не требует «дополнительных» рук для монтажа досок.
• Возведение дома возможно в любое время года.
• Все используемое оборудование для строительства вполне доступно, нет необходимости вызывать специальную технику для монтажа деталей дома.
• Дома каркасного типа, построенные по финской технологии, обладают высокой теплоизоляцией.
• Короткие сроки возведения построек.
• Низкая стоимость материалов и всего строительства.
• Высокая экологическая чистота материалов – деревянный каркас и минеральный утеплитель.
• Высокие сроки эксплуатации самого дома, даже внутренний утеплитель имеет срок годности до 25 лет, в отличие от канадских домов.
• Превосходное качество основного материала – финского бруса или доски.
• Простота и легкость отделки финского каркасного дома.

Особенности строительства по финской технологии

Почему многие, кто решился построить дом, выбирают именно финские каркасные дома? Каркасные дома по финской технологии отличаются простотой – каркас можно собрать за пару недель, а само строительство реально завершить за пару месяцев.

Кроме того каркасные дома финского типа строятся из бруса 245х100 мм или доски 150×50 мм, составляющего каркас, и минеральных плит, которые сохраняют тепло. Именно из-за материала каркаса и простоты возведения каркасного дома такое строительство получило свое развитие. Кроме этого эксперты и строители отмечают следующие положительные особенности, делающее финскую технологию такой популярной.

Фундаменты в северных каркасниках

Всего два типа фундамента распространены в скандинавской технологии строительства каркасных домов.

Плитный фундамент — монолит из бетона или железобетона, на котором возводятся стены. Обустраивается следующим образом:

1. Под будущим домом вырывают неглубокий котлован.
2. Обкладывают его пенополистиролом плотностью 500 кг/м.
3. Сверху организовывают фигурную опалубку, в которой располагают коммуникации и трубы.

Если залить основу бетоном, в итоге получится бетонная армированная плита с тонкими стенами, усиленная ребрами жесткости.

Плитно-ленточный фундамент состоит из стандартного ленточного с дополнительной гидроизоляцией, утеплением и обратной засыпкой грунта. А потом идет еще один слой утепления + бетонно-армированная плита толщиной 10—15 см, опирающаяся на ленту. Коммуникации закладывают в плиту.

Обустройство фундамента в скандинавских каркасных домах отличается от российских конструкций. Так, в России популярны столбчатые и свайные фундаменты, а в Скандинавии — нет. Хотя бывает, что в горах Норвегии и регионах со сложным рельефом (значительные перепады по уровню на стройплощадке) сваи заглубляют и для скандинавских каркасников. Столбчатые конструкции рассматривают в качестве варианта под маленькую хозяйственную постройку, но тоже достаточно редко.
