Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

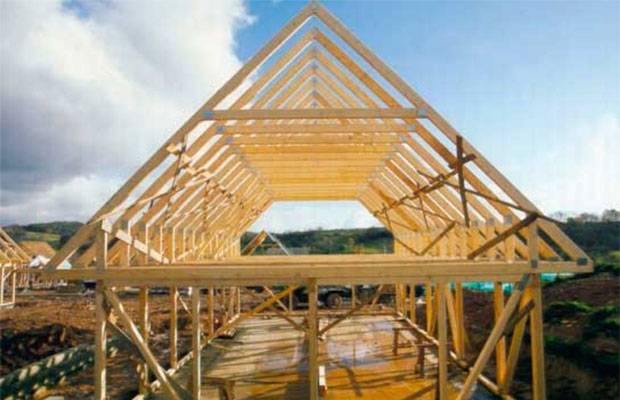

Возведение стропильной системы

Стропильная система, которую можно сделать своими руками, состоит из целого ряда элементов, объединенных в единое целое. Стропильная А-образная ферма является жесткой конструкцией, работающей «на распор». Если строительство крыши ведется на брусовом доме, противоположные стены следует укрепить стяжками из бруса 100×150 мм на уровне балок потолочного перекрытия. Это делают, чтобы стены не раздвинулись под нагрузкой.

На потолочное перекрытие укладываются лежни – дополнительные элементы из бруса 150×150 мм или более, которые служат опорой для стоек и перераспределяют точечную нагрузку на поверхность перекрытия. Укладку лежней своими руками следует делать по линиям расположения стен будущего чердачного помещения. Если чердак не планируется использовать, лежень может быть уложен непосредственно под коньком для монтажа опорных стоек. При необходимости можно делать сращивание бруса, но только в местах, где стык будет лежать на балке. Шиповое соединение укрепляется скобой или металлической пластиной.

Повторяющиеся детали стропильной системы следует делать полностью идентичными друг другу, чтобы построить равнобедренную двускатную крышу, вес которой будет распределяться равномерно даже под атмосферными нагрузками. С этой целью своими руками изготавливаются шаблоны одинаковых деталей.

На перекрытии дома раскладываются доски 50×150 мм, изготавливается треугольник необходимой высоты из двух стропильных ног и доски-стойки (ее длина соответствует высоте будущей крыши), соединенных гвоздем. Вдвоем или втроем конструкция поднимается — стойка устанавливается на центральной оси перекрытия, стропила устанавливаются на мауэрлат.

В процессе подготовки шаблона можно удлинять элементы, варьируя высоту крыши и выбирая наиболее подходящий вариант.

Определившись с размерами, необходимо сделать фигурные запилы на стропилах в местах их контакта с обвязкой. Стропильная нога должна жестко упираться в мауэрлат. Существует целый ряд способов крепления, следует выбрать наиболее удобный и надежный, желательно использовать металлические накладки. С тонкостями технологии можно ознакомиться по видео. Получившая стропильная конструкция в дальнейшем выступает как шаблон, а доска-опора помогает контролировать высоту установленных ферм.

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов. Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.

Разновидности двухскатной крыши

В народе говорят: «крыша домиком», то есть, имеется ввиду не только форма, но и надежность конструкции, которая имеет длинный перечень преимуществ:

1. Разнообразие вариантов схемы кровли и архитектурных форм крыши;
2. Простые расчеты и экономичность крыши;
3. Естественный сток атмосферных осадков;
4. Простые геометрические формы крыши обеспечивают низкую вероятность накапливания воды и протекания крыши;
5. Большая полезная площадь чердака, есть возможность сделать мансарду;
6. Хорошая ремонтопригодность, высокая прочность, долговечность и износостойкость крыши из двух скатов.

Двухскатная крыша

Три наиболее распространенные варианта двухскатной крыши:

1. Симметричная двухскатная крыша: Это самое популярное решение в силу своей абсолютной надежности и простоты исполнения. Симметричные скаты равномерно распределяют все нагрузки на мауэрлат и стены дома. Выбор кровельного материала не зависит от типа и толщины теплоизоляционного слоя. Несущие нагрузки можно легко повысить, сделав стропильную систему из более толстого бруса, укосины и распорки можно крепить в любом месте. Негативный фактор – полноценной мансарды на таком чердаке не получится – или будут низкие скошенные стены с множеством «мертвых» зон, или маленькое, но прямоугольное помещение;
2. Асимметричная крыша из двух скатов: Разные углы наклона скатов уменьшают полезную площадь чердака, но на одной стороне можно сделать полноценное жилое помещение. Из-за разных углов уклона крыши нагрузка на несущие стены и фундамент дома распределяется неравномерно, что требует пересчета нагрузочной способности основания и несущих стен дома, перерасчета типов материалов и их количества, а также изменения методов утепления, гидроизоляции и отделки;
3. Несимметричная двускатная крыша с внутренним или наружным изломом: Позволяет сконструировать жилые помещения без оглядки на конструкцию крыши. Недостатки – те же, что и в пункте выше.

Асимметричная крыша

Типы стропильных систем

Перед тем как сделать двухскатную крышу дома своими руками, нужно определиться с конфигурацией стропильной системы. Для этого следует учесть площадь и особенности строения дома.

Строительные системы делятся на 2 основных типа:

• Висячая. Для относительно компактных домов без несущих стен, возведённых внутри здания. Стропила крепятся под углом без конька и стоек. Опираются на наружные несущие стены. Для повышения прочности затяжки монтируют на удалении до 50 см от верхней части. Затяжками могут выступать балки перекрытия (исходя из высоты крыши).
• Наслонная. Выдерживает более высокие нагрузки, подходит для больших домов, требует наличия несущей стены внутри здания. Конструкция обязательно включает лежень, конёк и стойки. Иногда функцию стоек выполняет кирпичная стена, разделяющая чердак на 2 части.

Типы двухскатной кровли

Конструкция двускатной крыши различается по форме и расположению стропил. По форме выделяют следующие виды:

• Симметричная — стандартный тип кровли с двумя скатами в виде равнобедренного треугольника;
• Ломанная или мансардная конструкция предполагает устройство жилого помещения на чердаке и монтаж мансардных окон;
• Несимметричная крыша подразумевает, что конек размещен не по центру, а сдвинут в одну из сторон. Такая конструкция смотрится более оригинально;
• Разноуровневая система более сложная в установке, и предполагает, что скаты такой крыши не соединяются в одном коньке и располагаются на разных уровнях;
• Полувальмовая – двухскатная крыша со скошенными концами конька.

Кроме того, кровля бывает различной по сооружению стропильной системы. Так, выделяют наслонные и висячие стропила. Висячая конструкция имеет только две точки опоры в виде стен. Поэтому вес кровли, нагрузка снега и осадков приходится именно на эти стены. Чтобы снизить давление, стропила соединяют металлической или деревянной стяжкой. Чем выше такая стяжка, тем она крепче и прочнее. Расстояние между опорами при этом составляет до 6,5 метров.

Наслонная система состоит из брусьев с промежуточной подпоркой на внутреннюю стену дома. При данной конструкции требуется обязательный монтаж мауэрлата. Мауэрлат – это брус с сечением 10х10 или 20х20 сантиметров, который подкладывают под стропильную ногу или устанавливают по периметру наружной стены дома. Мауэрлат равномерно распределяет нагрузку кровли на стены.

Обустройство системы стропил — технология

Дальнейшим этапом постройки кровли является установка стропил. Чтобы облегчить рабочий процесс, особенно когда сооружается каркас крыши своими руками, обработку стропильных балок осуществляют на земле.

Так будет гораздо удобнее подрезать материалы в соответствии с размерами, придавать им требуемую форму при помощи шаблона, выпиливать пазы и просверливать отверстия для крепежей. Только потом комплектующие для стропил перемещают наверх и начинают их соединять.

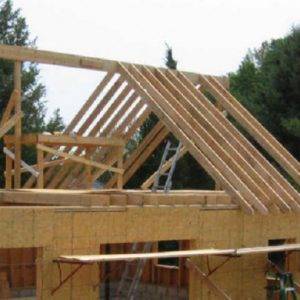

Технология сборки каркаса с висячей системой стропил выглядит так:

1. В мауэрлате выпиливают пазы под монтаж стропильных ног. Промежуток между этими соседними элементами определяют при выборе типа системы стропил, но оно в любом случае не должно превышать 150 сантиметров, иначе конструкция не получится достаточно жесткой. Когда планируется утепление крыши, тогда расстояние между стропилами следует согласовывать с размерами теплоизоляционного материала. Если в свободное пространство, имеющееся между стропильными ногами, укладывать цельные плиты утеплителя, не надо будет тратить время на подгонку этого материала.
2. К монтажу стропил приступают с торцевых частей (фронтонов) крыши. После их установки между коньками натягивают шнур и при выставлении промежуточных стропил относительно вертикали необходимо ориентироваться на него.
3. Стропильные ноги опускают в пазы. Чтобы их зафиксировать в мауэрлате, задействуют комплексный крепеж. Для этого поперечное смещение элементов ограничивают стальным кронштейном, а продольное – скобой.
4. В процессе монтажа нужно учитывать, что стропила должны выходить за периметр постройки. Оптимальной величиной выступа, который принято называть вылетом или свесом, считается 40 сантиметров. В итоге стены дома получаются защищенными от воды, стекающей по поверхности кровли. Свес можно обустроить не только за счет стропильного бруса – длину стропил наращивают при помощи использования тонкой доски, получившей название «кобылка». Ее крепят к стропилу посредством прокладки (короткого отрезка доски) гвоздями. Применение дополнительной доски при строительстве кровельного свеса не считается недостатком конструкции, а наоборот, использование «кобылки» облегчает и немного удешевляет строительство. Одновременно упрощается ремонт свеса: при необходимости достаточно заменить одну или несколько «кобылок», а не полностью стропильный брус.
5. Нижние концы стропил следует зафиксировать обвязкой, которую используют как основание для чердачного перекрытия. Брусья обвязки опирают на мауэрлат.
6. Если нужно нарастить брусья для стропил при недостаточной их длине, два бруса укладывают в накладку с нахлестом размером не меньше одного метра. Их крепят шпильками диаметром 8 –12 миллиметров.
7. Между собой стропила соединяют шпильками – их вставляют в заранее подготовленные отверстия. Чтобы предотвратить вращение стропил около оси шпильки, каждую пару стропил фиксируют двумя крепежами.
8. Когда ширина кровли не превышает 6 метров, тогда висячие стропила соединяют поперечным брусом – затяжкой, имеющей форму буквы «А». Делают этот элемент из доски сечением 50х100 или 50х150 миллиметров, а к стропилам прикрепляют саморезами. Также можно установить затяжки, состоящие из трех досок сечением 30х100 миллиметров, которые располагают по обе стороны стропила.
9. Стропильные фермы в верхней части фиксируют продольным коньковым брусом или коньковой доской.
10. Дополнительно с целью усиления верхнего узла стропил соединяют коньковый брус с затяжкой с помощью отрезка доски. Это делают, чтобы не допустить прогиба затяжки в случае большого промежутка между стропилами.

Таким же способом выполняют устройство крыши каркасного дома, хотя и есть небольшие нюансы. После завершения установки стропил приступают к монтажу обрешетки.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части. Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

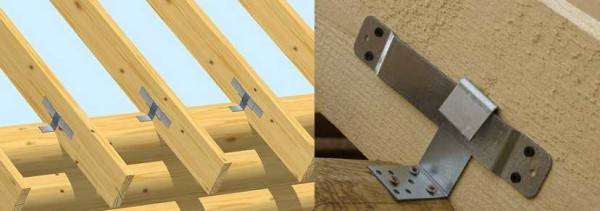

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Как построить: монтаж

Любое строительство предусматривает план кровли двухскатной крыши, чертеж, если выбрана симметричная конструкция, выглядит так:

Простой чертеж двускатной кровли

Чертеж двускатной крыши с домом

Чтобы правильно сделать двухскатную крышу, необходимо соблюдать последовательность технологического процесса:

• установить мауэрлат;
• смонтировать стропила;
• установить подкосы, стойки, схватки;
• смонтировать обрешетку, гидроизоляцию;
• утеплить кровлю;
• застелить кровлю специальным покрытием.

Мауэрлат – это основа, на которой держится кровля, фундамент системы, он делает кровлю единой конструкцией. Изготовлен из деревянного бруса. Служит для следующих целей:

• держит конструкцию на стенах;
• является компенсацией распирающих стропил.

К стене мауэрлат обычно прикрепляют:

• на скобы. На стене закрепляют бруски из дерева, с ними и соединяют мауэрлат;
• проволоку. Ее закладывают в кладку стены, а потом оборачивают ею брус;
• шпильки. Этот способ похож на закрепление на скобы, только шпильки – длиннее, значит, мауэрлат закреплен надежнее.

Между стеной и мауэрлатом обязательно кладут утеплитель. Если этого не сделать, то брус быстро начнет гнить и разрушаться из-за разницы температур снаружи и внутри здания. В качестве утеплителя выступают рубероид и гидроизол – недорогие, но качественные материалы, простые в эксплуатации.

Конструкционно стропильная система двухскатной крыши в самостоятельном исполнении может быть:

Наклонная подходит для устройства двухскатной крыши любого размера. В «составе»: стойка и лежень – «дублирует» мауэрлат и принимает на себя некоторую нагрузку. Доски прислоняются друг к другу, держит их стойка. Смонтировать такое крепление стропил не составит труда

Важно качественно провести монтаж стойки

Висячая стропильная система используется, если ширина кровли составляет около 5-6 метров. Доски крепятся на стену, которая выполняет роль несущей. Важная деталь – затяжка – это балка из дерева или металла. Она соединяет доски между собой, не давая им упасть.

По времени установка стропил занимает около 60 процентов от продолжительности всего процесса. Когда сделаны стропила, можно подумать о том, чем застилать поверхность снаружи. Для таких целей применяют:

Шифер – самый дешевый, металлочерепица – дорогой, но прочный и красивый материал. Если средства позволяют, то предпочтительнее остановить выбор именно на нем. Шифер и профнастил приходят в негодность из-за сильного ветра, обильных осадков, града. Металлочерепица выдержит практически все капризы природы.

Завершают процесс строительства двухскатной крыши своими руками укладкой кровельного материала. Начинают от краев к центру конструкции, части должны заступать друг на дружку, так создаётся дополнительный барьер для влаги, пыли, грязи, ветра. Способ крепления зависит от вида основы – наплавление, фиксация гвоздями или специальным клеем.

Этап 3-й. Установка стропила и конька

Для того чтобы понять, как сделать стропильную систему, нужно выяснить, для чего она нужна. Стропила — опора всей двухскатной крыши. Именно они принимают на себя механическое воздействие со стороны погоды

Поэтому здесь важно сделать наверняка и без ошибок

В наслонных типах: вырезаем согласно пометкам выемки для установки стропил. После этого сооружаем «скамью» — временно укреплённую опорную систему из леженя, нескольких стоек, конька с косыми прогонами между коньком и леженем. Эту конструкцию следуют усилить временными раскосами, которые крепятся к мауэрлату. Далее используем коньковый прогон и выемки в мауэрлате, чтобы установить стропила. Сначала последние на земле между собой соединяем встык, внахлёст или посредством пазов на обеих досках. Поднимаем готовые соединения и фиксируем на скамейке и мауэрлате с помощью болтов, стальных накладок, гвоздей или скоб. В конце формируют свес, прикрепляя накладками к концам стропил дополнительные доски соответствующего размера.

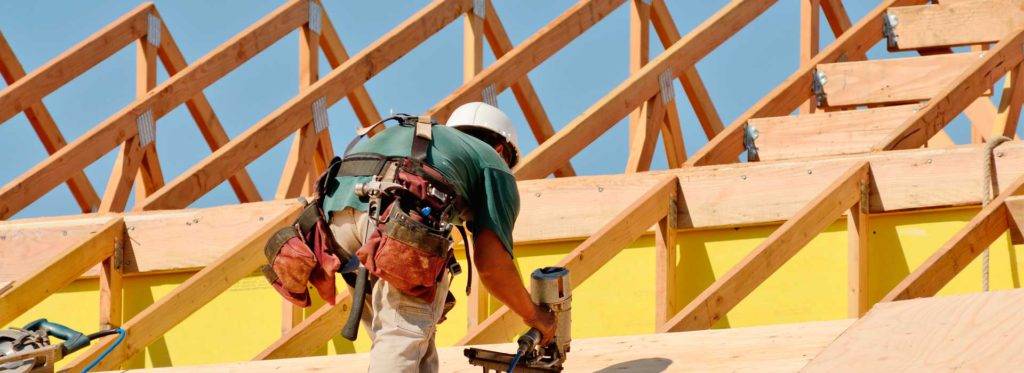

Установка стропил

К балкам перекрытия стропила присоединяются болтами и скобами: пазы тут лучше не выпиливать, ведь от этого конструкция будет не только делаться дольше, но и становиться более хрупкой. Стропила также соединяются между собой на земле, только уже исключительно крупными накладками, а затем поднимаются и фиксируются на поперечных балках. Опираются стропила друг на друга. Другой опоры нет, потому и используются накладки. Для того чтобы усилить конструкцию, устанавливают дополнительные стойки.

Монтаж пароизоляционного барьера

Монтаж пароизоляционного материала является важным этапом производства работ при утеплении строительных конструкций, определяющим их способность сохранять тепло и обеспечивать защиту от проникновения влаги внутрь утеплителя.

Пароизоляция монтируется при сооружении здания (строения) до момента финишной отделки помещений или монтажа кровельного покрытия, а также при выполнении ремонтных работ на этих элементах конструкций.

Выполнение этих работ требует знания особенностей монтажа пароизоляционного барьера.

Их можно разбить на несколько этапов: подготовительный, выполнение работ и завершающий.

Подготовительный этап

В этот период производства работ выбирается и приобретается материал, который будет использоваться как пароизоляция, при этом критериями выбора будут:

• место использования, монтажа (фасад здания, внутренние помещения и т.д.);
• требования к техническим характеристикам (способность пропускать испарения);
• эксплуатационные показатели;
• возможность (особенности) выполнения монтажа на той или иной строительной конструкции.

Изначально готовится поверхность, на которую будет монтироваться пароизоляционный барьер. Данные работы зависят от материала, из которого изготовлено основание и места их проведения.

Деревянные конструкции обрабатываются антисептическими растворами и противопожарными веществами, а кирпич и бетон – грунтовками глубокого проникновения, для предотвращения появления микроорганизмов (грибок, плесень и т.д.).

Выполнение работ

На этом этапе выполняется монтаж пароизоляции на выбранном участке строительных конструкций, при этом на разных элементах здания (потолок, стена, стропила и т.д.) выполненных из разных материалов (металл, дерево, бетон и т.д.) монтаж выполняется по-разному.

Крепление к потолку

Устройство пароизоляционного слоя на потолке требуется при выполнении работ по утеплению помещений верхних этажей здания, имеющих холодный чердак, при утеплении кровли зданий, не имеющих чердака, при теплоизоляции подвальных помещений, а также потолка в бане.

Для этих целей используются пленки различных типов, а также псевдодиффузионные мембраны.

Пленка (мембрана) должны быть цельными, чтобы закрыть всю требуемую площадь. При невозможности – укладка выполняется внахлест, составляющий 10,0 – 20,0 см.

Крепление пароизоляционной мембраны к потолку

Места стыков проклеиваются с обеих сторон строительным скотчем или специальной лентой, дабы исключить возможность проникновения влаги.

При использовании фольгированной пленки, укладка полос выполняется встык, без нахлеста. Места стыков проклеиваются алюминиевым скотчем.

При монтаже на деревянную поверхность используется строительный степлер или гвозди с большой шляпкой.

К деревянным поверхностям пароизоляцию можно крепить степлером

Пароизоляционный слой должен выходит на стены, в углах не должно быть пробелов. По возможности, стыки полос используемого материала (пленка, мембрана) должны располагаться на стропилах или элементах каркаса потолка, что позволит надежно закрепить пароизоляцию и предотвратит отклеивание соединительной ленты (скотча). Полотно не должно провисать, а быть в натянутом состоянии.

Потолок, обшитый пароизоляционной пленкой

Крепление к полу

При выполнении работ по утеплению пола, пароизоляция укладывается после того, как сделана гидроизоляция и уложен утеплитель.

Пленка (мембрана) должны быть цельными или соединены между собой внахлест, чтобы не было возможности проникновения паров воды в слой утеплителя.

Пароизоляция должна налегать на стены, а между ней и слоем утеплителя, должен быть воздушный зазор 45,0 – 50,0 мм.

Крепление к стене

При монтаже пароизоляции к стене внутри помещения, для ее закрепления используются оцинкованные гвозди с крупной шляпкой или скобы.

Крепление осуществляется непосредственно к поверхности стены, если это деревянная конструкция или к деревянной обрешетке, монтируемой на стене из бетона или кирпича.

При выполнении фасадных работ, пароизоляционный слой монтируется на каркасе крепления элементов отделки фасада.

В это период убираются излишки пленки (мембраны), мешающие выполнению финишной отделки утепляемого помещения (углы, излишний напуск на стену и т.д.). Проверяется крепление смонтированного пароизоляционного барьера.

4 Подготовка к возведению наслонной стропильной системы

Наслонная конструкция стропильной системы двухскатной крыши обеспечивает полноценное проветривание чердачного помещения. Это влияет не только на микроклимат помещения, но и повышает долговечность всей крыши. Особенностями стропильной системы такого типа является:

• Опора – прогон под пяткой стропильной ноги. Прогон – это балка, которая опирается на стойки, внутреннюю стену дома или на смежную стропилину.
• Использование мауэрлата, если конструкция возводится по кирпичным или каменным стенам.
• Применение при необходимости дополнительных стоек и прогонов.

Для проветривания чердачного помещения подойдет наслонная конструкция стропильной системы

Как ни странно, минусы этой конструкции повышают её надежность – вертикальные столбы и стойки, которые ограничивают пространство чердачного помещения.

Возведение стропильного каркаса двускатной крыши начинается с замеров и подготовительных работ. На первом этапе проверяется высота постройки, геометрия (диагонали и горизонт) верхнего среза здания. Выявленные вертикальные нарушения кирпичных или бетонных стен нивелируются с помощью цементной стяжки. Если высота сруба не соответствует заявленной, придется излишки стесать или, наоборот, подложить под основание брусков. Естественно, это касается только незначительных огрехов.

Стропильная система двухскатной крыши своими руками

Так как элементы строительства на прямую зависят от типа кровли, то незнание предназначения каждого приведет к некачественному покрытию объекта. Рассмотрим детально:

Стропильная нога – главный элемент строительной системы, соединяясь с остальными создает систему фермы, усиливающая прочность кровли целиком. Для ее производства служит деревянный брус, имеющим сечение не менее, чем профильная труба или мауэрлат.

Стропильные прогоны – представляют из себя горизонтальные балки, которые укладываются под конек, поддерживающий стропильные ноги, и на стойки. Используются для снятия напряжения ферм и обеспечения жесткости постройки.

Лежни – монтировочная опора для подкосов и стоек, для надежного соединения этих частей необходима очень толстая труба с приличным диаметром или брус с большим сечением – 15 см.

Мауэрлат – главная часть стропильного устройства, является брусом, сечение одного 15 и более см., а при металлической структуре крыши – швеллер двутавровый. Устанавливается на несущие стены здания и предназначен для равномерного распределения нагрузки по домовой конструкции целиком.

Стропильная стойка – трубы или брус вертикального расположения, имеют центральное или/и боковое размещение, взирая на тип двускатной крыши. Служит опорой для весовой части всего стропильного устройства, потому и обладает сечением в 15 см.

Брус обрешеточный – часть перпендикулярного настила на стропила с сечением 4-5 см. Предназначены для монтажа требуемого покрытия кровли и образуют многослойный защитный «пирог».

При изготовлении из деревянных брусьев выбранной конструкции крыши, необходимо подбирать качественную древесину. Вкрапления сучков не должны присутствовать на брусе, также непригодной будет и мягкая порода дерева.

В дополнение – древесине для двускатной крыши своими руками необходимо обладать естественной влажностью, в противном случае ее засыхание, растрескивание и деформация кровельной модели начнется по всей конструкции, что сделает ее опасной и ненадежной.

Виды стропил

Перед тем, как положить стропила, необходимо узнать об их конструктивных особенностях и определиться с вариантом установки.

Существует два вида стропил: наслонные и висячие

Висячие стропила

– это наклонные балки, установленные на опоры с различной высотой. Опорой могут быть наружные стены дома (в случае односкатной крыши) или одновременно внутренние и наружные стены (при двухскатной крыше). Стропильные ноги не обязательно укладывать в одной плоскости противоположнее скатов. Их можно монтировать попеременно на коньковый прогон. Попеременная укладка стропил в области конька дает возможность создавать стропильную ферму. С этой целью все детали висячих стропильных систем связывают между собой в единую жесткую конструкцию.

Деревянную ферму для крыши обязательно укладывают на две крайние опоры. Благодаря тому, что внутренняя опора отсутствует, стропильные ноги упираются друг в друга в коньковом соединении, из-за чего создается достаточно сильное горизонтальное давление. Если технология стропильной системы была соблюдена неправильно, то на стены может передаваться слишком большая нагрузка, достаточная для их разрушения.

Чтобы такого не произошло, специалисты рекомендуют внизу у стропильной фермы делать пояс-затяжку. Его назначением является погасить возникающий распор.

Функциональные особенности двухскатной крыши

Конструкция крыши двухскатного типа состоит из несущих элементов (мауэрлат, стропильная система) и ограждающих (кровля). Двухскатная крыша (щипцовая) имеет две кровельные поверхности, расположенные под определенным наклоном к наружным стенам здания, что обеспечивает естественный сток влаги от талого снега и дождевых вод. Согласно СНиП, угол наклона такой кровли должен составлять более 5°.

На выбор угла уклона скатов крыши влияет :

• тип материала финишного покрытия;
• архитектурные особенности строения;
• климатические условия района строительства.

Строительство двухскатной крыши с большим углом наклона обычно практикуется при условии использования относительно легких кровельных материалов и в регионах без большой ветровой нагрузки, так как скатная крыша здания представляет собой парус. Кроме того, крутая скатная крыша – практичный вариант для местности с большим количеством осадков – с нее быстро и успешно отводится дождевая влага, а накопившийся снег съезжает вниз под собственным весом.

Пологие кровли испытывают минимальную ветровую нагрузку, но при этом очень чувствительны к снеговой. Чтобы избежать разрушения конструкции под нагрузкой от снежных масс, в зимний период крышу следует регулярно очищать.

В частном строительстве чаще всего возводятся двухскатные крыши с углом наклона от 35 до 60°. Это оптимальный вариант с точки зрения соотношения устойчивости крыши к атмосферным нагрузкам и разумных затрат на материалы для монтажа стропильной системы, а также обустройства кровельного пирога.

Монтаж двухскатной крыши начинается с установки мауэрлата или балок перекрытий, в зависимости от выбранного типа стропильной системы. Мауэрлат выступает в качестве фундамента для кровельной конструкции. Именно он позволяет равномерно распределять нагрузку (вес самой стропильной системы, снеговая и ветровая нагрузка, вес людей, обслуживающих кровлю), передавая ее на строительные конструкции сооружения.

Мауэрлат представляет собой брус из хвойных пород древесины сечением 150×150 мм (чаще всего). При возведении двухскатной крыши он монтируется на две параллельные стены. Если проектом предусмотрен монтаж наслонных стропил с коньковым прогоном на опорах, то брус мауэрлата также следует уложить на среднюю несущую стену.

При строительстве деревянных домов мауэрлат не монтируется – это элемент для укладки на строительные конструкции из кирпича, пенобетонных блоков и другого материала. На небольших постройках мауэрлат можно крепить к стенам при помощи кованой проволоки, вмурованной в кладку. При возведении дома практикуется обустройство монолитной балки с установленным крепежом.

Для выполнения балки в верхней части стен монтируется деревянная опалубка, крепятся металлические прутья арматуры (минимум 2 пары параллельных линий, одна над другой). При помощи проволоки к арматуре прикрепляются шпильки или анкера

Важно установить их с шагом не более 1 метра, строго вертикально. Подготовленная опалубка заливается бетоном

Длина шпильки диаметром около 14 мм определяется исходя из толщины монолитной балки, толщины бруса мауэрлата плюс одного или двух слоев гидроизоляции из рубероида. При этом при укладке мауэрлата шпильки должны быть выше его поверхности минимум на 3 см, чтобы была возможность закрепить брус при помощи гаек с широкими шайбами.

При подготовке к устройству монолитной балки следует заранее определить место установки крепежа для мауэрлата. Брус может укладываться строго по оси балки либо со сдвигом к внутренней или внешней стороне стены. Чтобы закрепить мауэрлат, следует выполнить отверстия под шпильки.

Мауэрлат монтируется не менее чем в 5 см от наружного края стены.

Если кровельный каркас планируется выполнить из металлических элементов, в качестве мауэрлата может выступать швеллерный или двутавровый металлопрофиль.

Стропильная система с висячими стропилами может устанавливаться без мауэрлата. В этом случае нижние части стропильных ног крепятся к балке перекрытия, которая укладывается поперек стен. Балка выступает в качестве затяжки и обеспечивает жесткость стропильной фермы. Строительство двухскатной крыши по такому принципу обычно используется при возведении строений с небольшим пролетом, чаще всего из бруса или бревна. Опорные балки не рекомендуется монтировать на стены, выложенные из штучных материалов, так как точечная нагрузка может разрушить строительные конструкции.

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

1. Мауэрлат – брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).
2. Стропила, по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.
3. Брус конька используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

Стропила, прикрепленные к мауэрлату Источник krysha-expert.ru Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

1. Опоры под брусок конька. Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.
2. Стойки под стропила. Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.
3. Прогон, он же брус, уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.
4. Лежень – брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.
5. Затяжки. Это бруски, стягивают парные стойки (между собой).
