Вентиляционные решетки и монтаж потолочного диффузора в ванной

Конструктивные особенности

Вихревой.


В них встроены, направляющие воздушный поток, лопатки. Они могут иметь квадратный и круглый дизайн в стиле классика, модерн и «ажурная» готика, и могут быть встроены в любой тип потолков. Используются для приточного и вытяжного воздуха. Дизайнеры могут их использовать в качестве элемента дизайна.

Щелевыми.

Позволяют направлять воздух благодаря специальной насадке и компактным коробам, которые можно установить даже своими руками. Также подходят для приточной и вытяжной вентиляции. Применяются в основном для подвесных потолков.

Тарельчатыми. Крайне редко используются, так как не соответствуют дизайнерским требованиям.

Место использования

По месту использования или назначению устройства можно разделить на следующие категории:

  • Вытяжной;
  • Приточный;
  • Универсальный;
  • Комбинированный.

Различие между приточным и вытяжным диффузором заключается в направлении воздушного потока и наличии обратного клапана.

Универсальные системы могут одинаково пропускать воздух на ввод и вывод, однако зачастую качество устройства от этого страдает, а также в них собирается пыль. Комбинированные модели должны быть подключены к разным частям системы и часто включают сопловое строение. Тепловая нагрузка на такие устройства значительно выше.

Тип

Диффузоры для вентиляции делятся на регулируемые и неуправляемые, где первые могут быть настроены на разную скорость воздуха и его направление. Каждая модель обладает своим набором действий. Нерегулируемые устройства, в свою очередь, стоят значительно дешевле и не имеют вихревой воздуходувки.

Материал изготовления

Очень важно обратить внимание на материал, из которого изготовлен диффузор. Металлические и алюминиевые конструкции намного надежнее пластиковых устройств, однако, могут быть дорогими. При этом решетка пластиковая зачастую выглядит презентабельнее

При этом решетка пластиковая зачастую выглядит презентабельнее

При этом решетка пластиковая зачастую выглядит презентабельнее.

Сегодня дизайнеры отдают предпочтение диффузорам с декоративным оформлением, так как они отлично смотрятся в интерьере. Например, металлическая решетка может быть выполнена в разных стилях, а из пластика возможно сделать интересные детали.

Способы монтажа вентиляционного диффузора

Чтобы не возникло трудностей при монтаже устройства в вентиляцию, необходимо помнить: воздуховод должен четко совпадать по форме и сечению с диффузором.

Для удобства монтажа устройство оснащено отверстиями для крепления, а в комплекте у некоторых моделей есть специальные фиксаторы.

Монтаж воздухораспределителя в жесткий канал

Подобранный по размеру агрегат аккуратно вставляется в канал до появления характерного щелчка.

Необходимо убедиться, что все защелки сработали, и нет зазоров между корпусом устройства и отверстием канала.

Во избежание поломки корпуса нажимать на него рекомендуют осторожно

Особенности установки в гибкий воздуховод

Из канала вытягивается гибкий рукав воздуховода, к нему присоединяется агрегат соответствующего сечения. Далее убирается в проем сначала рукав, а за ним уже распределитель воздуха.

Система вводится плавно до упора. Если раздастся щелчок, значит, все установлено правильно. После окончания монтажа необходимо проверить качество работы.

Правильно установленный диффузор плотно прилегает к потолку или стене без щелей и выступов.

Установка в вентиляционный канал в стене

Диффузор можно установить в существующую вытяжную вентиляционную систему, т. е. в отверстие в стене

В зафиксированную трубу осторожно монтируется прибор по указанному ранее способу

Если в комплекте нет фиксирующих защелок, то воздухораспределитель необходимо зафиксировать при помощи клея, саморезов или любым другим способом.

Нюансы монтажа

Монтаж осуществляется после завершения отделочных работ. Изделие может монтироваться следующими способами:

  1. В металлорукав (гофру).

  2. В стеновое отверстие (бесканальную вентиляцию).

  3. В жесткий рукав (короб).

Установка в металлорукав (гофру)

  1. Конец гофры вытаскивается из канала.

  2. К гофре крепится диффузор.

  3. Гофра вместе с прикрепленным диффузором аккуратно вводится в канал.

  4. Когда изделие дойдет до упора — нужно аккуратно надавить на него до щелчка, чтобы фиксаторы встали на место.

Установка в стеновое отверстие (бесканальную вентиляцию)

  1. В стене сверлится (или вырезается) отверстие под размер диффузора с запасом в 5-10 мм.

  2. Устанавливается гнездо: берется труба такого же размера, как и отверстие диффузора. Трубу необходимо обрезать — до толщины стены.

  3. Обрезок вставляется в отверстие в стене и закрепляется с помощью монтажной пены.

  4. В установленное гнездо вставляется диффузор.

  1. Диффузор выбирается по форме и размеру канала.

  2. Изделие вставляется в гнездо (короб) до щелчка.

Расчет диффузора

Расчет количества диффузоров выполняется по следующей формуле:

N = L / (2820 * V * d²), где:

  • N – количество диффузоров;
  • L – требуемый расход воздуха (кубометров в час);
  • V – скорость воздушного потока, м/с;
  • d – диаметр воздуховода, в метрах (если диффузор не круглый — умножается ширина на длину).

Если результат получается не целым, он всегда округляется в большую сторону (например: 5.1 — округляется до 6).

Выполним расчет для примера. Для расчета предположим, что нам нужно рассчитать количество диффузоров, через которые может проходить 250 м³/ч воздуха при скорости потока 2 м/с. Предположим, что использоваться будут круглые воздуховоды с диаметром 100 мм.

Считаем:

N = 250 / (2820 * 2 * 0.1²) = 250 / 56.4 = 4.43. Округляем до 5: именно столько изделий понадобится использовать.

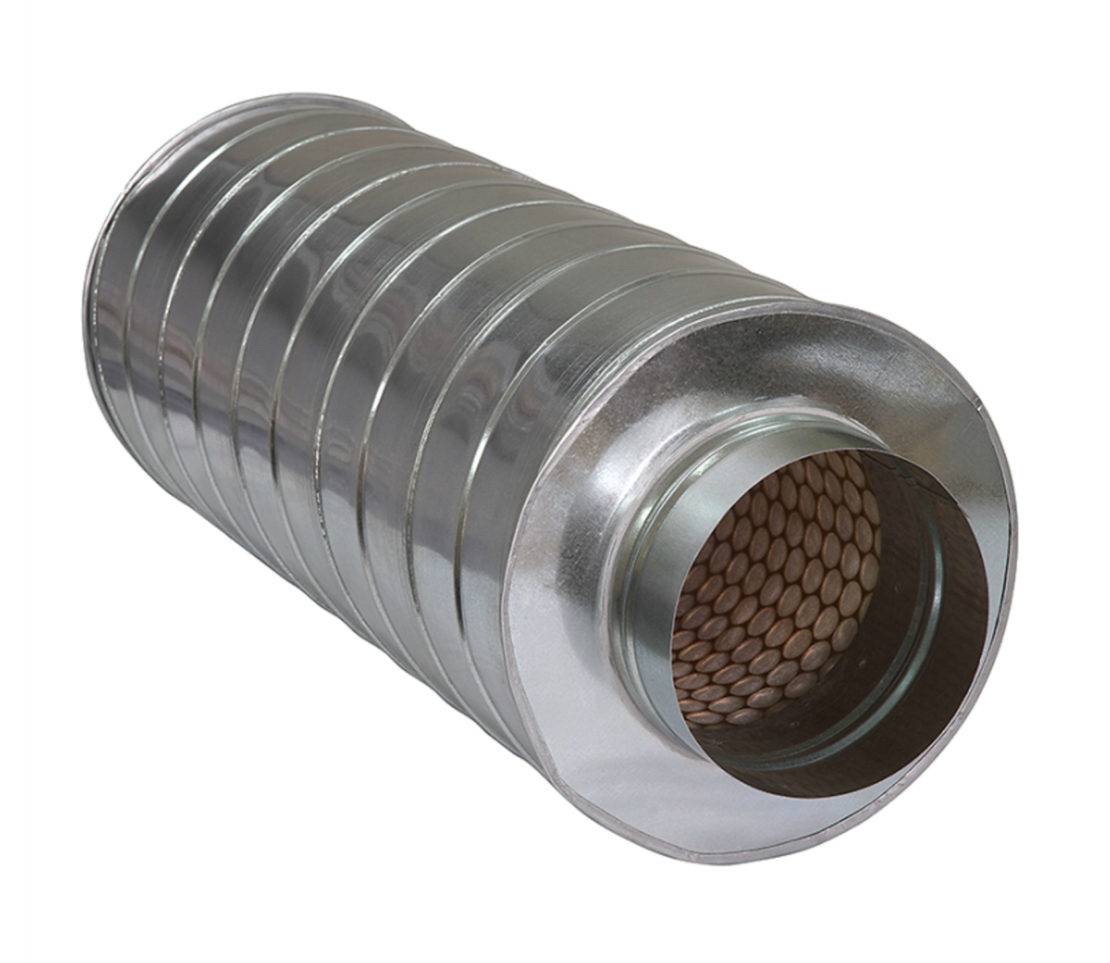

Что такое шумоглушитель для вентиляции?

Кроме декоративных решеток на вентиляционные каналы устанавливают шумоглушитель для вентиляции. Он уменьшает вибрацию во время движения воздушных масс по воздуховоду. Благодаря этому уменьшается уровень шума от работающей системы. Прибор работает по принципу изменения параметров потока воздуха. При прохождении воздушных масс через звукопоглощающие материалы шумность системы уменьшается.

Чтобы выбрать подходящий звукоизолятор, учитывают скорость воздушного потока и его температуру, а также наличие всевозможных примесей и загрязнителей. Не меньшее значение для выбора шумоглушителя имеет сечение канала и способ его монтажа. Преимуществом обладают универсальные материалы, которые разрешено устанавливать на разные поверхности в любом направлении.

Виды и область применения

В вентиляционных системах бытовых и производственных помещений для уменьшения шума во время работы используют глушитель шума вентиляции.

Обычно применяют следующие разновидности:

  1. Трубчатые конструкции изготовлены из двух труб круглого или прямоугольного сечения. Их подбирают по диаметру воздуховода. Внутренняя труба имеет перфорированную поверхность. Она предназначена для разделения одного большого воздушного потока на множество мелких. В пространстве между трубами установлен шумопоглотитель. Эти модели устанавливают на воздуховоды, сечение которых не превышает 50 см. В продаже есть трубчатые элементы двух видов: длиной по 600 и 900 мм.
  2. Гибкие материалы применяют там, где нет возможности установить традиционные разновидности. Это теплосберегающие узлы и устройства воздухоподготовки. Шумопоглотитель имеет внутреннюю оболочку из алюминия, защитную прослойку из стекловаты или полиэфирного волокна. Снаружи для повышения прочности использована стеклоткань или обмотка из стальной проволоки.
  3. Для круглых вентиляционных каналов выбирают шумопоглотители той же формы. При их установке не учитывают направление движения потока. Модель состоит из корпуса, изготовленного из оцинкованной стали. Под ним находится звукопоглотитель из минерального волокна.
  4. Для защиты от шума, возникающего в вентиляционных шахтах большой производительности, используют пластинчатые и прямоугольные приспособления. Устройство состоит из корпуса, изготовленного из оцинковки толщиной 0,1 см. Внутри него стоят специальные ячейки или пластинки, которые сверху облицованы шумопоглощающим материалом. Данная разновидность подходит для установки в системах промышленного вентилирования. В зависимости от условий эксплуатации используют приспособления разной модификации.

Как установить вентиляционную решетку в ванной комнате

Давайте посмотрим, как установить вентиляционную решетку. Вот так, довольно страшненько, выглядит стена с вентиляционным отверстием:

Часто возникает вопрос, как лучше делать крепление? Кто-то использует саморезы. Но мне этот способ не очень нравится, и вот почему. Мой сайт предназначен не только для мастеров с опытом работы, но и для новичков. А новичку будет непросто сделать отверстия в кафеле.

Ведь сначала нужно использовать специальное сверло по керамической плитке, чтобы ее просверлить, затем нужно поменять сверло на то, что по бетону или кирпичу и сверлить далее отверстие под дюбель. Поэтому первое сверление выполняется дрелью, дальнейшее — перфоратором.

Если у Вас только перфоратор, то нужно не забыть установить правильный режим: когда сверлите плитку — режим сверления, когда сверлите бетон (кирпич) — режим сверление+долбление. Нужно будет это делать очень аккуратно в 4-х местах. Если у Вас 2 вентиляционных отверстия, как у меня на картинке, то придется сверлить в 8-ми местах. Если опыта мало, рука может дрогнуть, и Вы расколите кафель.

А это будет очень обидно, ведь в этом случае придется демонтировать расколотую плитку и устанавливать новую, что поверьте сделать будет не так просто. Как же тогда ее закрепить? Очень просто — мы ее приклеим!

Давайте посмотрим на то, что мы приобрели в магазине:


Снимем упаковку:

Вентиляционная решетка с обратной стороны имеет мелкозернистую сетку. Предполагается, что при установке Вы ее оставите, и в квартиру будет меньше попадать пыли из вентиляционной шахты:

Но как показала практика, сетка имеет очень мелкое зерно, которое довольно быстро забивается грязью и пылью и блокирует, таким образом, прохождение воздуха. Поэтому, я не рекомендую ее ставить. Во всяком случае у себя я ее убрал.

Следующая особенность состоит в том, что все вентиляционные решетки имеют жалюзи, которые могут быть подвижными, что позволяет нам менять коэффициент живого сечения и регулировать движение воздушного потока, либо неподвижными, при котором мы не управляем перемещением воздуха:

Большинство жалюзийных решеток, приобретенных в строительных гипермаркетах относятся именно ко второму классу, т. е. имеющих неподвижные жалюзи, о них и пойдет речь.

Итак, давайте примеримся, как решетка у нас будет выглядеть на стене после установки. Вентиляция в ванной, а точнее тяга воздуха будет лучше, если расположение будет таким, как Вы это видите на рисунке. Воздух двигаясь снизу вверх, не будет встречать на своем пути препятствий в виде полозьев жалюзи.

Однако, в этом расположении есть и существенный недостаток! Внешний вид Вашей вентиляции будет не очень презентабельным. В моем случае Вы видите за жалюзями некрасивую бетонную основу, при других вариантах за жалюзями будет видно просто темное пятно.

Если немного закрыть глаза на максимально эффективную циркуляцию воздуха, то решетку можно перевернуть. Воздух в любом случае будет проходить, но зато с точки зрения эстетики этот вариант будет куда более привлекательным, чем предыдущий:

Итак, мы примерились и теперь переходим к монтажу.

Для работы нам понадобятся: силиконовый герметик и бумажный скотч:

Силиконовый герметик наносим тонким слоем по местам, где вентиляционная решетка будет касаться стены:

Теперь приклеиваем обе решетки и закрепляем их скотчем, чтобы не съезжали:

Когда силикон схватится, можно снять бумажный скотч. Я бы посоветовал снять скотч на следующий день.
Готовая работа будет выглядеть следующим образом:

Если у Вас достаточно тяжелая металлическая решетка, то в качестве клея можно использовать «жидкие гвозди». Единственное, нужно хорошенько зафиксировать момент приклеивания — дать клею схватиться.

В этом каталоге огромный выбор вентиляционных решеток на любой вкус: пластиковые, металлические, белые, цветные. Можно осуществить подбор по типу решетки, марке, стране-производителю, цене, материалу, цвету

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно. С остальными параметрами чуть сложнее, давайте разбираться.

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

  • приточные;
  • вытяжные;
  • универсальные (приточно-вытяжные);
  • комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

Изготавливают диффузоры из:

  • пластмассы;
  • алюминия;
  • стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения диффузоры бывают:

  • потолочными;
  • настенными;
  • напольными.

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.

Уроки по ремонту ванной и туалета

Урок 1. Планирование ремонта ванной комнаты и туалета своими рукамиУрок 2. С чего начать ремонт в ванной. Старт демонтажных работУрок 3. Как снять старую краску со стен в ванной комнате и туалетеУрок 4. Как удалить бетонный порог в ванной комнате и туалетеУрок 5. Как подготовить потолок в ванной под покраску или подвесной потолокУрок 6. Требуется ли замена стояков водоснабженияУрок 7. Как перекрыть стояки водоснабжения в квартиреУрок 8. Какие трубы лучше для водопровода в квартиреУрок 9. Водопровод своими рукамиУрок 10. Как повесить полотенцесушитель в ваннойУрок 11. Какой счетчик воды лучше для квартирыУрок 12. Электрическая проводка в ванной своими рукамиУрок 13. Выравнивание стен и пола в ваннойУрок 14. Обои для ванной, кухни, туалетаУрок 15. Какую плитку выбрать для ваннойУрок 16. Зубчатый шпатель — чудо изобретения человекаУрок 17. Материалы и инструменты для укладки плиткиУрок 18. Как укладывать плитку на пол своими рукамиУрок 19. Как резать плитку и чем при облицовкеУрок 20. Как сверлить плитку и чем при облицовкеУрок 21. Как класть плитку на стенуУрок 22. Какую ванну выбрать для домаУрок 23. Как установить чугунную ваннуУрок 24. Как установить акриловую ваннуУрок 25. Укладка плитки на стену в ванной комнате своими рукамиУрок 26. Как укладывается плитка на внешний угол ванной комнатыУрок 27. Искры от болгарки могут убить ваш кафельУрок 28. Как заменить плитку на полу или на стенеУрок 29. Как выбрать смесительУрок 30. Как поменять смеситель своими рукамиУрок 31. Как установить вентиляционную решетку в ванной комнатеУрок 32. Как выбрать дверь для ванной комнатыУрок 33. Решетка на ваннуУрок 34. Как установить унитаз своими рукамиУрок 35. Что делать, если ослаб напор воды в квартиреУрок 36. Что делать, если засорилась раковинаУрок 37. Как прочистить раковину или ванну новинками от Домочист

Установка вентиляционных решеток

Вентиляция подвесного потолка предполагает обязательное наличие вентиляционных решеток.

Установка вентиляционных решеток в натяжной потолок происходит следующим образом:

  1. перед натягиванием потолочного полотна определяется место будущего расположения решеток. При выборе естественной вентиляции это обычно противоположные углы помещения по диагонали друг от друга. В искусственном варианте вентиляционной системы это места отводов;
  2. далее осуществляется установка закладной платформы на месте будущего размещения вентиляционных решеток (материал платформы может быть любой — подойдет и фанера);
  3. после натягивания полотна наощупь отыскиваются закладные и по их контуру делаются отметки под отверстия на полотне для крепления решеток вентиляции;
  4. в намеченные места приклеиваются протекторные кольца (это необходимо для того, чтобы избежать разрыва потолочного полотна);
  5. убедившись в герметичном прикреплении к натяжному потолку колец, внутри них делаются отверстия;
  6. в проделанных отверстиях при помощи саморезов закрепляются вентиляционные решетки.

Вентиляционные решетки в настоящее время часто имеют декоративный вид, поэтому можно не опасаться за то, что презентабельность натяжного потолка может быть испорчена. Решетки создаются из различных материалов и бывают:

  • пластиковые
  • алюминиевые
  • стальные

Пластиковые решетки

Цена пластиковых решеток наиболее приемлема по сравнению с изделиями из других материалов, а их биологическая стойкость очень высока — пластик совершенно не подвержен коррозийным процессам.

Единственный, но очень существенный минус — деформация и изменение цвета пластика под воздействием света.

Благодаря небольшому весу пластиковых решеток они наиболее часто используются при создании вентиляций в натяжных потолках.

Алюминиевые решетки

Положительными качествами алюминиевых решеток являются легкость данного материала и его относительно высокая прочность. Но есть и отрицательная черта — стоимость решеток из алюминия несколько выше, нежели из пластика.

Стальные решетки

Несомненным плюсом решеток из стали является их высокая прочность, а, следовательно, и долговечность. Именно поэтому их чаще всего устанавливают в производственных помещениях. Однако, в отличие от предыдущих вариантов, данные изделия продаются по более высокой цене и имеют достаточно большой вес.

Инструкция как установить вентиляционную решетку для натяжного потолка

Компании по установке натяжных систем имеют технологические аксессуары потолков, в том числе и вентиляционные решетки разных размеров и расцветок. Для натяжных потолков лучший выбор – легкие пластиковые решетки с установочными термокольцами. Можно выбирать и другие, но большинство из них без специального подвеса не установить. Для самостоятельной установки выбирайте простую конструкцию.

Полотно находится в натянутом положении. Прежде, чем делать отверстие, нанесите на термокольцо клей по окружности приклеивания, приложите к месту установки, прижмите на 5-10 секунд. Убедитесь, что кольцо плотно прилегает к полотну. Ставьте вентиляционную решетку или диффузор.

Располагают вентиляционные решетки или диффузоры по диагонали в углах. Они по форме похожи на встроенные светильники и не портят общего вида потолка, а установка их для вентиляции в санузле – просто необходима.

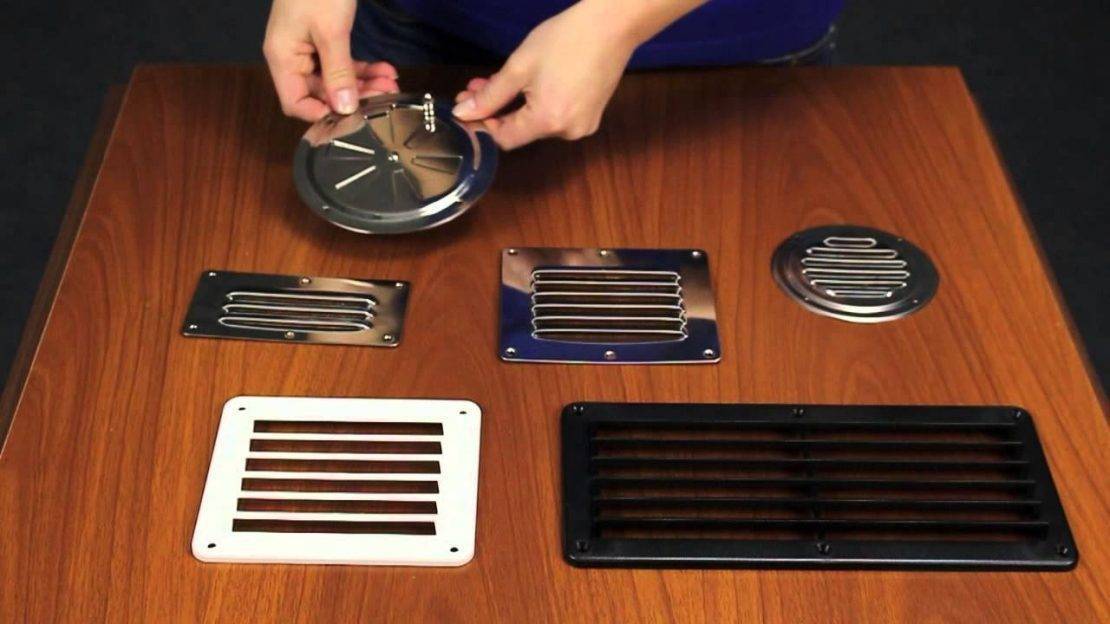

Типы вентиляционных решеток и их назначение

Решетки вентиляционные потолочные предназначены для маскировки выходных отверстий от воздухопроводящих каналов.

Выделяют следующие разновидности таких приспособлений:

В производственных цехах и помещениях складов обычно используют стальные решетки

Внешне они не очень привлекательные, зато прочные и надежные, ведь очень важно защитить крупногабаритные воздуховоды от несанкционированного проникновения. Такие решетки подвержены коррозии, поэтому нуждаются в дополнительной окраске.
Изделия из алюминия отличаются внешней привлекательностью и устойчивостью к коррозии, устанавливаются с целью защиты от грызунов, которые перемещаются по каналам.
Пластиковые элементы применяются в жилых помещениях и общественных заведениях

В продаже есть большой выбор таких решеток разного цвета и по приемлемой цене. Некоторые разновидности имеют раздвижные жалюзи.

Также выделяют двурядные, инерционные и однорядные решетки. Они отличаются своими размерами и подбираются по габаритам воздуховодов и каналов.

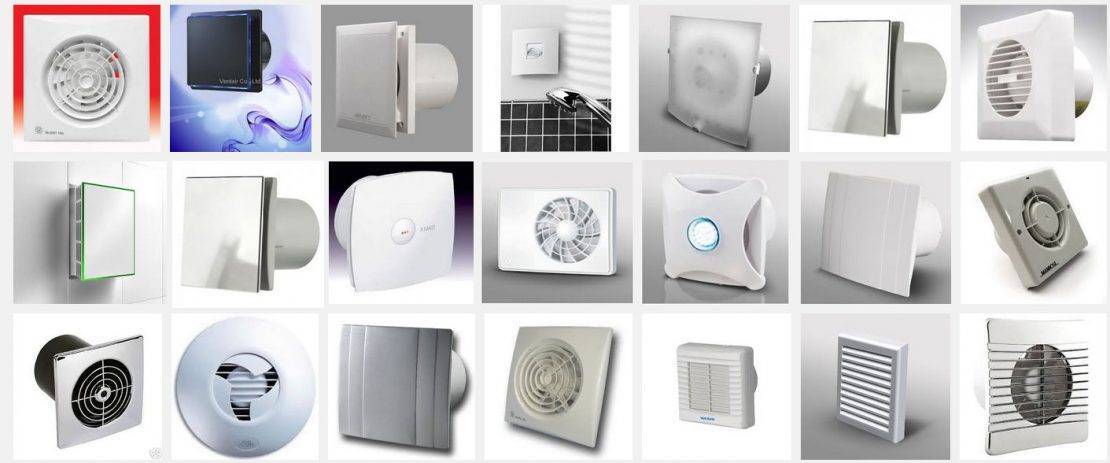

Разновидности вентиляторов для подвесных потолков

Производители предлагают приборы с ручным, автоматическим управлением, переключатель может размещаться на стене – это удобно и практично. Простые, прочные канальные вентиляторы встраиваются в вытяжные воздуховоды, которые уже оборудованы в помещении.

По форме различаются устройства с круглым, квадратным сечением, также надо выбрать приборы по конструктивным особенностям:

Устройства с таймером и датчиком влажности. Это вентиляторы с автоматическим режимом работы, которые запускаются при повышении нормы влажности, затем отключаются. Агрегаты удобны для формирования системы в помещениях с повышенной влажностью.

  • Центробежные приборы. Оснащены корпусом в виде спирали, поэтому их называют улитками. Мощное оборудование чаще всего применяется для промышленных объектов, но можно подобрать устройства для бытового применения, если правильно рассчитать длину лопастей и количество оборотов – от этих параметров зависит показатель производительности агрегата.
  • Осевой вентилятор – самый распространенный вид устройств, который используется в быту. Простые в монтаже приборы не снижают производительности и мощности при уменьшении размеров. В продаже есть бесшумные устройства, подходящие для монтажа в спальни, гостиные или детские.
