Потолочный диффузор: монтаж
Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.
Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают
Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.
Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.
Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный
Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами
При совпадении формы и размера установить потолочный диффузор не проблема
Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.
Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации — Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.
Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

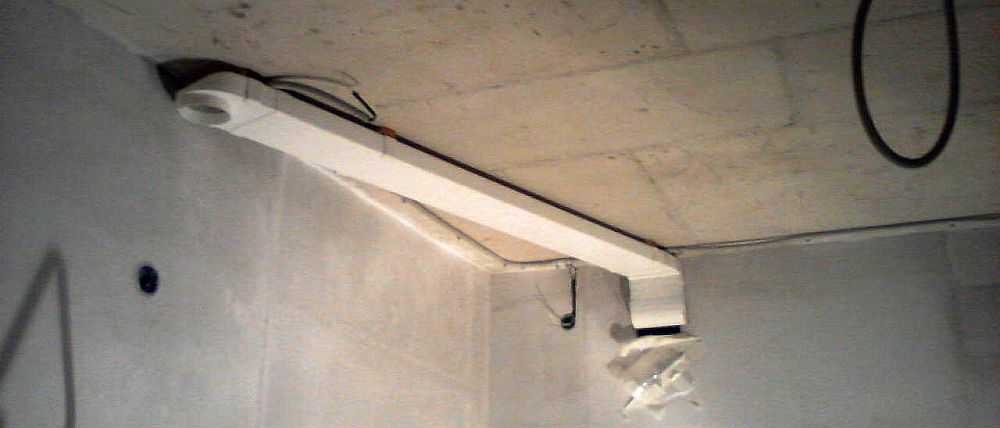

Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу
Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.
Использование адаптеров
Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.
Виды адаптеров для вентиляционных потолочных диффузоров

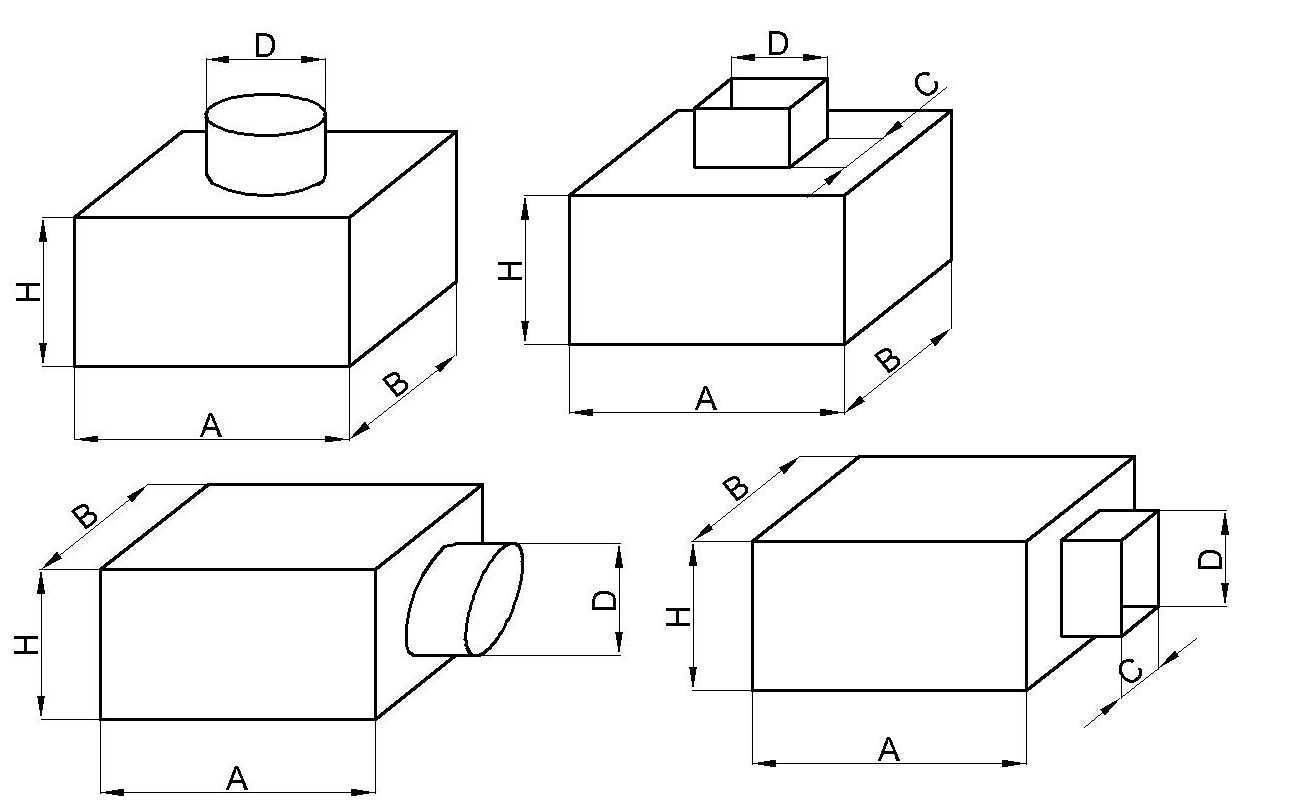

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.
Есть адаптеры:
- Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
- Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
- С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки..
Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.
Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами
При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.
Один из способов установки адаптера для диффузора вентиляции
Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.
https://www.youtube.com/watch?v=HOmg3wzYWNk?ecver=1
Что это
Конструктивно, потолочный диффузор представляет собой деталь круглой, прямоугольной или квадратной формы, обеспечивающую декорирование выхода воздуховода и правильную циркуляцию воздуха в помещении. Существует два вида таких устройств – приточные и вытяжные, используемые в соответствующих системах вентиляции.
Материалом изготовления таких деталей служит пластик, металл или дерево. Последний вариант встречается довольно редко и его основная функция – декорирование отверстий воздуховодов. Для коммерческих помещений чаще выбирают металлические варианты, а в квартирах чаще применяются пластиковые диффузоры.
В конструкции этих устройств может присутствовать особая деталь – крыльчатка, способствующая увеличению объёмов проходящего воздуха. Применяется такое решение в приточном варианте вентиляции.
Виды и классификация диффузоров для вентиляции
Еще одним элементом вентиляционных систем являются диффузоры для вентиляции. Они нагнетают воздух из помещения в вентиляционный канал или подают порции свежих воздушных масс в комнату из воздуховода. Дополнительное назначение прибора заключается в сокрытии отверстия вентканала.
Канальные вентиляторы бывают металлические, пластиковые и алюминиевые. Наибольшей прочностью и долговечностью отличаются стальные модели, но их используют на производстве. В быту применяют пластиковые диффузоры. Материал отличается внешней привлекательностью и коррозионной стойкостью.
Если для притока свежего воздуха устанавливают трубопроводы, идущие из подвала, то понадобится напольная модель диффузора. Настенные разновидности подходят для помещений с герметичными пластиковыми окнами.
Все диффузоры по назначению подразделяют на приточные, вытяжные, универсальные и комбинированные. Универсальные модели работают на подачу и удаление воздушных масс. Их применяют в приточно-вытяжных системах. Комбинированные разновидности устанавливают на каналы с отдельными коробами для притока и удаления воздуха. Соответственно, одна часть прибора рассчитана на подачу воздушных масс, а другая – на выведение. Принципиальных конструктивных отличий между всеми видами не существует.
Конструктивные особенности и область применения
Все канальные вентиляторы подразделяют по их конструктивным особенностям и характеристикам на такие виды:
- Модели вихревого типа отличаются особым строением решетки. Она создает завихрения воздушного потока, что повышает скорость продвижения воздуха по вентиляционной шахте. В итоге производительность системы становится значительно выше. Внутри диффузора стоят перемычки, расположенные радиально. Сам корпус цилиндрической формы, а отверстия на решетке круглые или квадратные. Они расположены по окружности. Есть модели с дополнительной неподвижной или подвижной крыльчаткой, установленной внутри прибора. Если нужно регулировать скорость вращения, используют подвижную крыльчатку. Вихревые модели с камерой статического давления немного уменьшают активность воздушного потока, что защищает от сквозняков в помещении.
- Регулируемые разновидности удобны тем, что в любое время года формируют в помещении комфортный микроклимат. Для этого в них установлены раздвижные пластины, которые используют для смены пропускной способности. Эти приборы называют анемостатами. Регулировка заключается в повороте в ту или иную сторону. В них также стоят подвижные ламели. Для повышения функциональности некоторые анемостаты укомплектованы датчиками присутствия и анализаторами для оценки состава воздушных масс.
- Щелевые диффузоры для вентиляции отличаются от других моделей конфигурацией отверстий. Это обычные узкие щели. Их точная форма и расположение зависят от распределения потоков воздуха. В продаже есть регулируемые разновидности, имеющие функцию смены направления воздушных масс. Некоторые варианты укомплектованы камерой статического давления. Форма наружной решетки бывает разнообразная. В интерьере жилого помещения хорошо смотрятся разновидности с удлиненной узкой конфигурацией.
Что касается области использования, то диффузоры вихревого типа применяют в местах, где важна эффективность воздухообмена. Обычно их ставят в помещениях большого объема, но и для маленьких комнат они тоже подходят.
В местах с потребностью в среднем или небольшом воздухообмене разрешено ставить щелевые модели. Они подходят для установки во встроенном шкафу, жилье, гардеробной и кладовой. Главное условие – эксплуатация в условиях нормальных температур и невысокой влажности.
Диффузоры регулируемого типа используют в комплексе с вентиляционными системами, поддерживающими определенные параметры микроклимата в доме. После настройки они работают в автоматическом режиме, но нуждаются в периодическом обслуживании. Подобные системы вентиляции с анемостатами достаточно дорогостоящие.
Назначение вентиляционного диффузора
Вытяжные диффузоры используются и для бытовых вентиляционных систем, и для промышленных.
Они служат и декоративным элементом в интерьере, и защитой вытяжного отверстия от попадания мусора.
Кроме того, устанавливая воздухораспределительное устройство, можно добиться ряда положительных эффектов.
Избавиться от сквозняков
Известно, что сквозняки в помещении негативно сказываются на здоровье присутствующих людей.
Сквозняк получается, когда воздух проходит от приточного отверстия до вытяжки одной струей. Устранить это негативное явление может диффузор.
Он поможет воздуху рассеиваться по всей поверхности комнаты, а не проходить потоком.
Обеспечить качественное проветривание
В помещениях без воздухораспределителей, кроме сквозняков, возможен и застой воздуха. Это происходит в тех зонах помещения, куда не доходит воздушная струя.
Распределение воздуха в месте использования устройства поможет потоку рассеяться по всему помещению.
Его установка снизит интенсивность потока воздуха в канале или ускорит его продвижение по вытяжной системе, тем самым улучшив эффективность работы всей вентиляции.
Усовершенствовать вентиляционную систему
Вытяжные модели устанавливают для модернизации вытяжной системы. Уже известно, что при помощи воздухораспределителей удается избежать сквозняков и застоя воздуха.
Объем воздуха, поступающего в вытяжное отверстие, зависит от направленности его потока.
При большем изменении меньше производительность. С установкой прибора пропускная способность повышается.
Осуществлять контроль притока и оттока воздуха
При помощи воздухораспределителя с пультом управления можно регулировать движение воздушных масс по помещению.
Таким образом предотвращается излишняя интенсивность или, наоборот, неэффективность проветривания.
Кроме того, устройство позволит уменьшить шум от работы вентиляционной сети.
Направление работы акустических потолков
Такая отделка выполняет несколько важных задач: снижает уровень шума, убирает эхо и регулирует качество звучания. Помимо прочего, акустический потолок должен выглядеть привлекательно, и при необходимости скрывать неровности базового перекрытия. Эффективность покрытий определяется двумя показателями — коэффициентом шумоподавления и классом звукоизоляции. Рассмотрим каждый подробно.
Звукопоглощение
Так называют явление, при котором звуковые волны, попадая на эффективную поверхность, частично поглощаются нею. В комнату возвращается меньше шумов, и становится тише. В свою очередь, звуковая энергия преобразуется в тепловую.
По поглощающей способности потолочные конструкции разделяются согласно стандарту ISO на пять классов — А–E. Материалы, маркированные первой буквой алфавита, являются наиболее эффективными.
В этом же документе содержится понятие коэффициента звукопоглощения αw, числами выражающегося от 0 до 1,0. Ноль предполагает полное отражение, а единица — абсолютное поглощение. По классам значения коэффициента распределились так:
- А — 0,9–1,0;
- В — 0,8–0,85;
- С — 0,6–0,75;
- D — 0,3–0,55;
- Е — 0,15–0,25.
Материалы по звукопоглощающим свойствам их разделяют на такие виды:
- средне-высокочастотные — легкие, пористые панели из минерального, целлюлозного волокна, вспененного пластика, акустического войлока;
- низкочастотные — потолочные кессоны, объемные подвесные конструкции, наполненные картонными сотами и обтянутые текстилем;
- широкополосные — многослойные панели из металла и пластика, решетчатые экраны в сочетании с мягкой ДВП и воздушной подушкой между ними.
Способность гасить эхо зависит не только от характеристик использованного материала, но и от формы. Хорошо рассеивают звук разные выступы, ниши, карманы.
Звукоизоляция
Это понятие часто путают со звукопоглощением, что является ошибкой. В первом случае речь идет об акустике помещения. Улучшается звучание голоса, музыки, но материал не задерживает шум, а пропускает сквозь себя. Звукоизоляционные свойства предполагают блокировку звука за счет отражающего эффекта.
По стандарту DIN разделяют классы звукоизоляции по уровню снижения шума:
- 1 — 25–29;
- 2 — 30–34;
- 3 — 35–39;
- 4 — 40–44;
- 5 — 45–50;
- 6 — 51 и выше.
Разновидности
На современном строительном рынке представлено огромное количество диффузоров. Изготавливаются они из двух материалов: пластика и металла (сталь или алюминий). Металлические изделия покрываются краской с разнообразной цветовой гаммой и обычно на порядок дороже моделей, изготовленных из пластмассы. Очень редко можно встретить в продаже деревянные диффузоры, обычно их изготавливают на заказ. Деревянные модели прекрасно впишутся в интерьер загородного дома, а также саун и бань.
Диффузоры классифицируются по:
- форме – круглые, прямоугольные и квадратные;
- назначению – потолочные, напольные, настенные;
- принципу работы – вытесняющие или перемешивающие;
- устройству – внешние и внутренние.
Принято также различать диффузоры по размерам и формам отверстий для вентиляции.

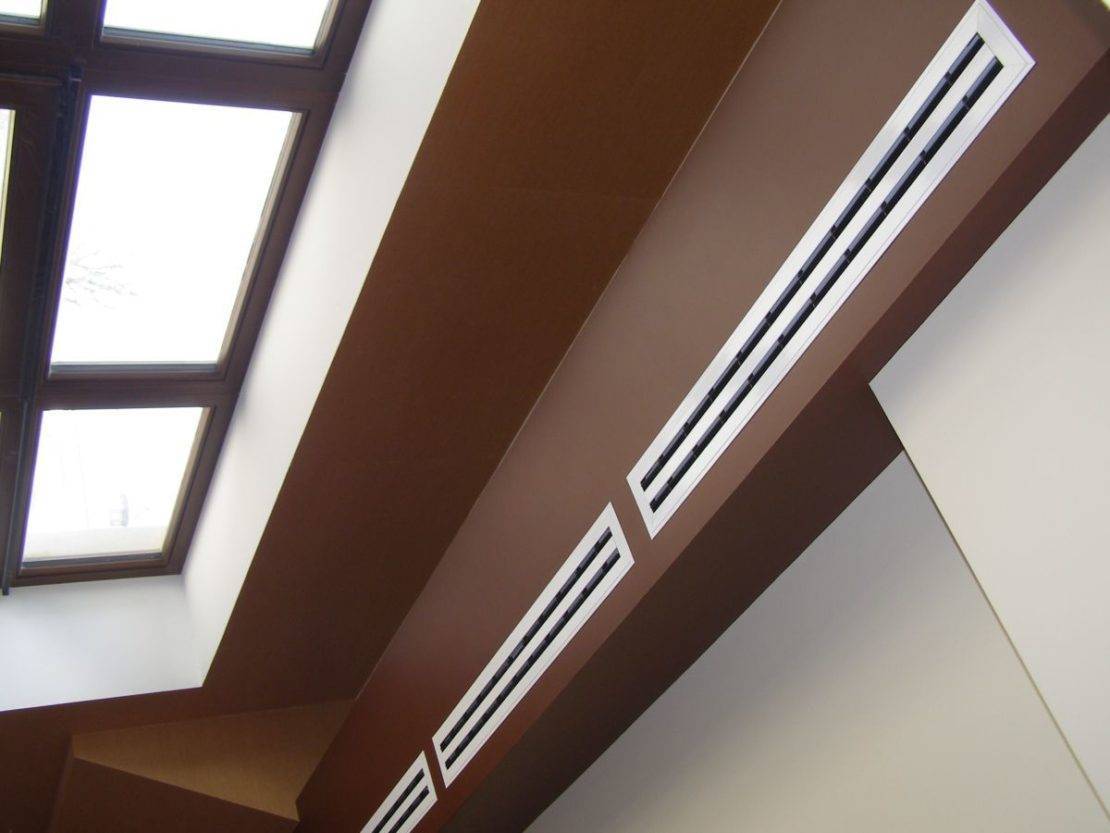

Щелевые. Обычно имеет прямоугольную форму с длинными и неширокими отверстиями. Ламели могут располагаться прямо, так и под наклоном, что позволяет регулировать поток воздуха, направляя его прямо или в определенную сторону. Регулировка ламелей осуществляется самостоятельно, некоторые щелевые диффузоры имеют возможность регулировки каждой лопасти по отдельности. Применяется как для подачи свежего воздуха, так и для выведения старого. Щелевые модели могут устанавливаться как на стену, так и на потолок помещения.
- Тарельчатые. Это диффузоры круглой формы. Представляют собой раму с закрепленным вокруг кругом. Подача воздуха осуществляется за счет зазора между рамой и кругом.
- Вихревые. Оснащен лопастями, которые крутятся по принципу вентилятора и отлично перемешивают воздушные массы. Воздух, проходя через вихревой диффузор, закручивается в спираль и значительно повышается скорость его перемещения. Устанавливаются в помещениях, где необходима быстрая смена воздуха (например, ванная комната или туалет). Для того чтобы не возникал сквозняк все вихревые модели оснащены камерой статичного давления
- Веерные. Представлены целым комплексом диффузоров, которые объединены в одну систему.
Особняком стоят низкоскоростные диффузоры. Они работают по принципу вытеснения старого воздуха из помещения. Чистый воздух поступает с небольшой скоростью, а значит, риск образования сквозняков минимален. К тому же температура свежего воздуха отличается всего на несколько градусов, что делает эти диффузоры одними из самых комфортных. Они могут быть как настенными, так и напольными, а также встраиваемыми. Широко применяются в музеях, спорткомплексах, концертных залах, кинотеатрах. Очень часто монтируются в лестничные пролеты и ступени.
Потолочные диффузоры – наиболее популярная модель, широко применяемая в различных условиях, в том числе производственных. Напольные виды распределителей воздушных масс обычно применяются в комплексе с радиаторами или целыми системами отопления, которые монтируются в пол.
Настенные модели применяются очень редко, так как обычно на эти плоскости устанавливают обычные вентиляционные решетки.
Для чего используются диффузоры
Диффузоры перемещают воздух в комнате за счет обеспечения давления на воздушный поток. В этом им помогает конструкция, в которой установлена специальная решетка и лопасти. Эти приспособления еще называются вентиляционными решетками. Они могут быть изготовлены из следующих материалов:
- металла. Многие вентиляционные диффузоры изготавливают из заранее обработанной стали или алюминия;
- дерево в основном используется для изготовления деревянных решеток;
- пластмасса и пластик являются одними из самых распространенных материалов для изготовления диффузоров.

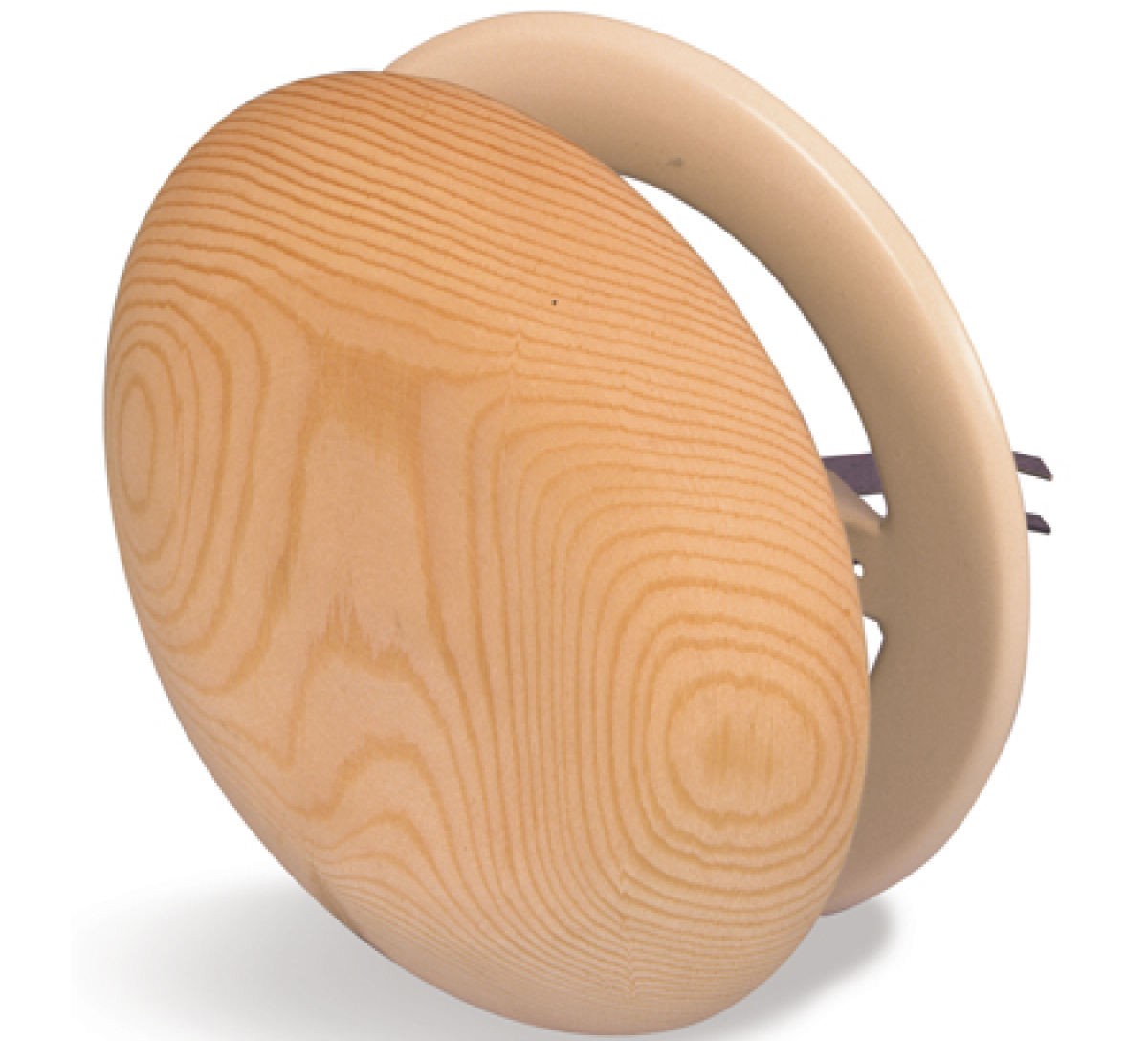

Деревянный диффузор хорошо использовать в сауне или парной
Выбор материала, из которого будет изготовлена конструкция, напрямую зависит от места размещения. Так, для офисов или жилых помещений лучше использовать пластиковые изделия и устанавливать их следует на стену или потолок. Существуют и напольные варианты. Их довольно часто используют в помещениях, где планируется производство какой-либо продукции. Из-за большой нагрузки на пол изготавливают их из стали.
Что такое диффузор для вентиляции, его виды и квалификация
Данные механизмы подразделяют на регулируемый и не регулируемый тип. Их главная работа – это смена направлений потока воздуха. Устанавливаются в приточные и вытяжные каналы вентиляционной системы. В приточном варианте устройство равномерно распределяет воздушные массы в помещении, в вытяжном варианте предназначены для вывода отработанного воздуха в атмосферу.

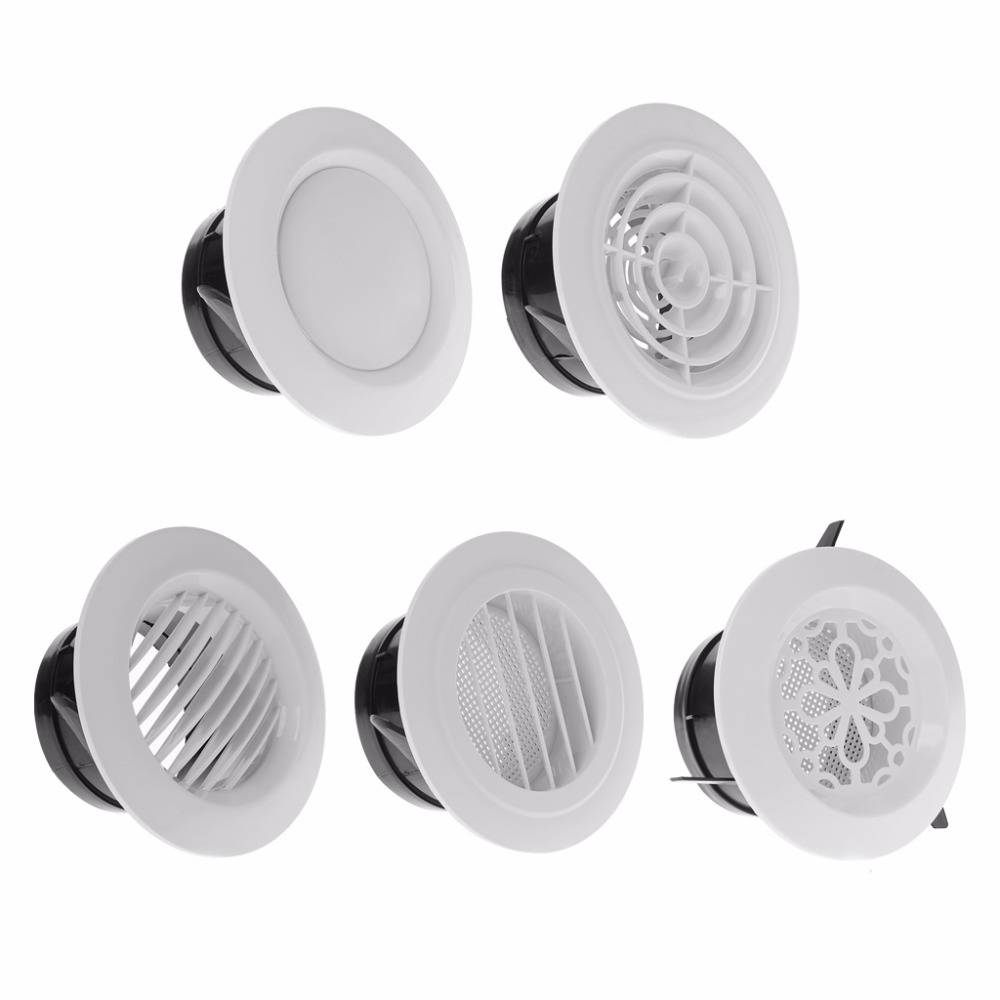

Диффузорные решетки выпускаются и подразделяются 2 основных форм:
- круглые;
- квадратные или прямоугольные.
Квадратный круглый диффузоры для вентиляции
По материалам их подразделяют:
- пластиковые;
- алюминиевые;
- стальные.
Каждая разновидность имеет свои преимущества. К примеру, стальные диффузоры обладают большей прочностью и долговечностью. Нередко такие решетки выпускаются как дизайнерская отделка помещения. Достоинством пластиковых устройств – это устойчивость к повреждению коррозией, легкие, достаточно долговечны и возможно исполнение дизайнерского решения отделки комнаты с помощью пластиковой решетки.
Некоторые детали выпускаются с повышенной влагостойкостью для помещений с повышенным уровнем влажности. Еще одним отличием, помимо цвета, размера и материалов, обеспечение разных форм и направлений подачи воздуха. По этой характеристики они подразделяются:
Вихревые устройства. По форме вихревой диффузор вентиляции выпускается круглым и квадратным. Для установки на обратную сторону приточного типа вентиляционной системы, устройство дополнительно оснащается с помощью кольца и крыльчатки (при ее отсутствии, прибор устанавливают при помощи винта). Закрепление на стену или потолок производится на кронштейн или с помощью фланцевого метода соединения. Регулируемые модели оснащаются оборудованием для изменения величины и направления движения массы воздуха. Для создания максимального уровня комфорта в больших помещениях, применяют установку анемостата.
- Щелевые диффузоры регулируют углы попадания в помещение воздушного потока. Эти устройства наиболее компактны и не заметны в интерьере комнаты. Отверстия на стене незаметны, потолочные детали выполняются всех форм, а для маскировки их располагают за отделкой декоративного потолочного покрытия. Все помещения с высотой потолков свыше 2,5 метров могут оборудоваться таким устройством распределения потоков воздуха.
Выпускаются распределители с декоративным покрытием, изготовленные из различных основных видов материалов. Срок службы зависит от выбранного материала диффузора и его качественно выполненного покрытия. Эта же величина оказывает влияние и на цену данного распылителя. Наиболее дорогие – это авторские покрытия для индивидуального использования.
При монтаже необходимо надежно герметизировать соединение с помощью торцевого уплотнителя. По работе и форме, данные диффузоры не имеют различий. Способы для монтажа устройства применяют различные. На это влияет планировка здания и комнаты, некоторых особенностей в устройстве потолочного перекрытия. Выполнить установку вполне по силам каждому мужчине способного держать перфоратор и шуруповерт в руках, экономя средства семейного бюджета.
