Деревянная лестница на металлическом каркасе: Типы деревянных лестниц на металлическом каркасе

Плюсы и минусы лестницы из металла

Лестница на второй этаж в частном доме на металлическом каркасе обладает следующим рядом преимуществ:

• Большой запас прочности.
• Вариативность в дизайнерском оформлении.
• Инертность по отношению к другим материалам.
• Возможность комплектации объёмными и тяжёлыми ступенями и перилами.
• Меньшее поглощение пространства, формирование лёгкости и воздушности в стиле оформления – по сравнению с аналогами из дерева, камня, бетона.
• Сохранение эксплуатационных характеристик на протяжении всего срока службы.
• Высокая стойкость к агрессивным факторам окружающей среды при правильной обработке поверхности.
• Возможность применения любых доступных технологий монтажа – сборка на болты, сварка, бетонирование в поверхности.
• Широкий выбор используемого металлопроката для создания каркаса – трубы, швеллер, уголки и проч.
• Сочетание различных стилей декора.

Несмотря на огромный список достоинств, железная лестница имеет несколько недостатков:

1. Сложная обработка материала – требуется специфический опыт и навыки.
2. При неправильном конструировании переустройство потребует значительных сил и вложений.
3. Необходимость проведения сварочных работ.

Каркас металлической лестницы на 2-ой этажИсточник zonaremonta-ufa.ru

Однако при изначально грамотном подходе и продуманности всех стадий недостатки с лёгкостью нивелируются, а затраченные средства, труд и время целиком оправдываются в долгосрочной перспективе эксплуатации изделия.

Технология работ

Лестницы из дуба – особенности изготовления и сборки Теперь о том, как делается лестница на металлокаркасе своими руками. Данная работа включает в себя несколько этапов:

• Определитесь с дизайном сооружения и методом исполнении облицовки. Станете ли вы обшивать лишь проступи либо подступенники также облицуете. Выберите тип перил и балясин.
• Подберите породу древесины.

Обшивка ступеней.

• Приготовьте обшивочные элементы. С этой целью подгоните материал под габариты каркаса, следя, чтобы не образовывалось трещин. Произведя измерения, вырежьте детали ступеней, нумеруя их.
• Ограда лестницы кроме свойств защиты – это еще декоративный элемент сооружения. Так как перила могут обладать сечением резного типа, выберите самую удобную их форму для ладоней.

• Зафиксируйте детали из дерева. Используя шуруповерт, закрепите ступеньки в их верху. Потом плотно в каркас уприте подступенники и зафиксируйте. Таким образом, закрепите все элементы обшивки.
• Прекрасно выглядят ступени, имеющие детали из дерева, немного выступающие за металлическое основание. Инструкция говорит о том, что для накладок надо выбирать лишь твердые породы древесины. Чтобы не было сколов на обшивке, снимайте по периметру панели фаски и скругляйте их углы.
• Далее расположите балясины по кромкам ступенек. Проверив правильность вертикальности, затем закрепите стойки особыми шпильками и прикрепите перила на них.

Облицовка обратной стороны лестницы.

• Обшейте металлокаркас полностью. Панелью из дерева, подогнанной по формам ступеней, облицуйте боковину лестницы. После того, как подступенники и проступи будут обшиты, начинайте оформление маршей на задней стороне сооружения. С этой целью можно использовать листы гипсокартона.
• Когда данные работы закончите, приступайте к покрытию облицовки краской либо лаком.

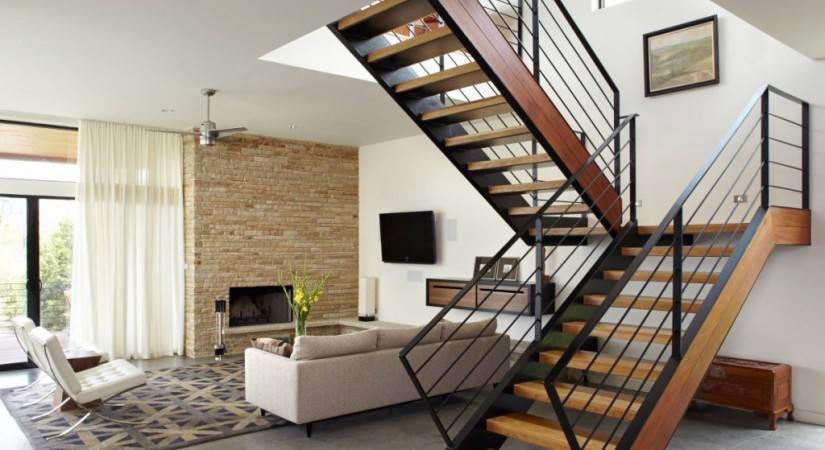

Лестница из швеллера своими руками

Чтобы соорудить мало- или средненагружаемую конструкцию, обычно используют стандартный профиль П-образного сечения №8-14, или большей высоты. В каждом конкретном случае необходим расчет нагрузки, он поможет определить тот номер швеллера, который будет оптимальным, поэтому этот этап лучше доверить профессионалам.

Материалы

Замена швеллеру — двутавр либо трубы, но последний вариант обычно используют, когда лестницу обшивать не собираются. Еще одна альтернатива — два уголка, сваренные вместе. Так как чаще выбирают лестницы на косоурах, то в дополнение к швеллеру приобретают дополнительный профиль — уголок (32х32, 35х35, 40х40 мм), который потребуется для изготовления элементов для ступеней — гребенок, их еще называют кобылками. Мастеру понадобится:

• сварочный аппарат (лучше инверторный);
• болгарка, дрель либо перфоратор;
• карандаш, мел, рулетка, уровень;
• грунтовка либо эмаль-грунтовка;
• защита: маска, очки, рукавицы.

Металлический профиль обычно покупают с небольшим запасом.

Сборка лестницы

Изготовление каркаса для лестницы происходит так:

1. Сначала размечают место. Оптимально расположение хотя бы одного кусоура около стены. Она даст возможность максимально надежно закрепить конструкцию.
2. Если запланирована площадка, то сначала занимаются ее сборкой. Детали разрезают, сваривают в раму, Добавляют опоры: с одной стороны или с обеих.
3. Учитывая наклон лестницы, швеллеры размечают, потом оба элемента отрезают болгаркой, срезы обрабатывают тем же инструментом, или напильником. Ширина лестницы 1200 мм (или более) уже требует третьего швеллера, расположенного посередине.
4. К полу, стенам швеллер можно прикрепить несколькими способами. Некоторые забивают металлические штыри, к которым приваривают элементы. Другие анкерами крепят пластины. Если сначала делают стяжку, то в ней предусматривают закладные.
5. Крепление к монолитной стене предполагает использование арматуры и уголка (50х50 мм). Деревянные основания «разрешают» использование больших саморезов. Ячеистые бетоны — достаточная причина переноса всей нагрузки со стен на пол с помощью опор.
6. Г-образные детали, делающие тетиву косоуром, изготавливают из цельных уголков. На месте, где находится граница между вертикальной и горизонтальной частью, на одной полке делают вырез — прямоугольный треугольник. Затем заготовку сгибают до 90° и сваривают.
7. Монтаж гребенок-кобылок к швеллерам начинают сверху. Каждый элемент проверяют на горизонтальность. После установки первой детали переходят к монтажу противоположной. Следующие заготовки приваривают вплотную к вертикальной части предыдущих.

К углам гребенок приваривают балки из того же уголка. Если используют тяжелый материал для ступеней, то для них делают прямоугольные рамы. Если к внешним углам профиль проваривают внутрь, то к внутренним — полками наружу.

Собранный каркас тщательно обрабатывают: убирают наплывы, заусенцы, затем очищают от пыли и грязи, грунтуют, красят. Следующий этап — установка ступеней и добавление балясин и перил.

После изготовления каркаса

В роли облицовочного материала может использоваться металлический лист с насечками или толстое стекло, однако первый вариант больше подходит для наружных лестниц, второй — для безукоризненных заводских изделий. Поэтому при самостоятельных работах чаще используют дерево или древесно-стружечные материалы.

Для монтажа ступеней в кобылках делают отверстия дрелью. Фиксируют ступеньки саморезами. Балясины приваривают к косоурам (балкам или гребенкам), потом на них крепят перила. Эти элементы конструкции также нуждаются в обработке. После окончания основной работы переходят к облицовке металлической лестницы.

Нельзя сказать, что лестница из швеллера своими руками — операция невыполнимая. Однако мастер должен уметь обращаться со сварочным оборудованием. Изготовить поворотную либо винтовую конструкцию гораздо сложнее, поэтому такими сооружениями лучше нагрузить профессионалов.

Прежде чем принимать окончательное решение насчет «быть или не быть», лучше посмотреть, как другие мастера делают подобные работы, и что у них в итоге получается. Например, познавательным «может, сможет» стать это видео:

Пошаговая технология отделки

Отделка лестницы древесиной – сложный и трудоемкий процесс, который включает в себя такие этапы:

• Подготовительные работы. На данном этапе выполняется измерение высоты всех ступеней, после чего они выравниваются с помощью смеси под самую высокую ступеньку. Если ступени имеют примерно одну высоту, следует заняться сглаживанием неровностей на бетоне. А если ступени имеют большую разницу в высоте, рекомендуется сделать опалубку из фанеры для каждой ступени. Для ее крепления лучше всего использовать дюбеля.
• Грунтовка. После выравнивания поверхность нужно очистить от пыли и мусора, а также нанести на нее слой грунтовки. Это позволит повысить сцепляемость между отделкой и основой. Наносить смесь нужно только после того, как грунтовка высохнет.
• Прокладка гидроизоляции. Позволяет защитить бетон от влаги для обеспечения длительного срока эксплуатации без риска разрушения.

Монтаж подступенков

Облицовка деревом. Изготовить элементы облицовки можно и самостоятельно или заказать уже готовый материал. Для их крепления рекомендуется использовать болты. Для надежного крепления одного элемента лучше всего применять по три болта, диаметром 6 мм. Их необходимо ввинтить в нижнюю часть подступенка так, чтобы их шляпка немного выступала. После чего шляпки необходимо срезать, а подступенки совместить со ступенями. По этим отметкам высверливаются отверстия, после чего заливаются эпоксидной смолой. На фанеру следует нанести жидкие гвозди, а сверху установить натуральную облицовку. В упирающемся подступенке следует сделать отверстие, чтобы прикрепить его ко второму подступенку. После чего основание обрабатывается клеем и на него укладывается деревянная ступенька. В процессе обшивки ступеней необходимо использовать уровень, чтобы обеспечить ровность кладки.

Элементы обшивки

Если в процессе работы между ступенями образовались швы, для их заделывания можно использовать строительную пену или шпаклевку.

Крепление лестничных ступенек

К тетиве лестницы ступень крепят методом врезки или монтажа на опорные детали. К таким можно отнести специальные бруски, которые прикреплены к балке при помощи шурупов на проступи. Сама проступь такими же шурупами крепится к опорам.

Некоторые специалисты рекомендуют срастить ступень. В этом случае для склейки используют короткие бруски, что делает поверхность не цельной, а со швами продольного и поперечного типа. Срастить можно в шахматном порядке, что напоминает соединение паркета.

Допускается вариант обустройства лестницы с врезанными в тетиву ступеньками с пазами глубиной в 2см. Необходимо предварительно их разметить, отступая от края кромки, после этого вставить внутрь проступь с подступенком. Самым простым способом является ввинчивание доски с торца шурупом.

Лестница и её тетива будут надежны и безопасны, если на балясинах тетивы состыковываются. В таком случае в балке есть несколько участков, крепление которых сделано в балясинных пазах.

Вся приходящая нагрузка с верха лестницы переходит на столбы ограждения, поэтому при эксплуатации вся конструкция становится единой системой. Балясины, ступень и тетива будут взаимосвязаны. Выбор типа ступени не влияет на прочность конструкции, но если срастить ступени, то характеристики поверхности будут существенно повышены.

Способы крепления ступенек к тетивной лестнице

Врезное крепление

Крепление врезного типа можно сделать самостоятельно, используя дрель и ручной фрезер, долото и лобзик, отвертку. Также стоит подготовить шурупы, фанеру, рейки из дерева,  подступенок и проступь.

1. Тетиву нужно разметить шаблоном из фанеры, в котором проступь вырезается с подступенком или без него по размеру марша;
2. Выполнить нанесение опорной линии с отступом от края кромки на 50мм;
3. Сделать крепление реек направляющего типа, скользящих по верхней части доски. Шаблон перемещается по материалу таким образом, чтобы вершины зигзагов ступени были расположены по опорной линии;
4. Делают пазы в тетиве, с обязательным соблюдением угла к расположению волокон материала. Надежный способ выполнить правильный паз – использовать трафарет с отверстием в фанере. В таком случае лобзиком и дрелью можно сделать нужный размер отверстия;
5. Балка ставится на козлы, поверх нее кладется трафарет так, чтобы проступь совпала, делают крепление;
6. Фрезером в направлении движения часовой стрелки вырезают паз на 20см в глубину, после чего обрабатывают углы долотом;
7. Сделав нужное число пазов, лестница собирается, каждая ступень в пазу промазывается клеем;
8. Подступенки и проступи нужно закрепить шурупом, каждая ступень снаружи крепится шурупами к тетиве. Поверх крепежа устанавливается декоративная заглушка.

Крепление опорами

Крепление ступенек с использование опор из металла не требует обработки фрезером. Из инструментов понадобится только молоток и дрель, гвозди, шурупы и металлические уголки. Нужно разметить проступь по шаблону из фанеры, затем крепить гвоздями опорный брусок. Шурупами фиксируют уголки из металла, используя заготовленные отверстия. Каждая ступень соединяется к опорному элементу шурупом.

Лестница с односторонней тетивой, когда функцию второй выполняет стена, делается как крепление ступенек и балясин. Для этого нужно сделать тетиву, в которой вырезать фрезером врезочные пазы. Проступи и подступенки собираются в ступени. Низ ступени крепят к пазу на опорной балке с одной стороны, а с другой – к балясине.

Нижние стойки  крепят в полу болтами, соединяя с ними шурупами основание нижней ступени. Проводят установку второй ступени, фиксируемой к стойке ограждения (поручня). Задняя часть нижней ступени нужна для опоры передней части следующей ступени, а середина фиксируется к стойкам. Этот принцип работает для всех ступеней в лестнице.

Способ крепления ступени к тетиве лестницы можно выбрать любой, главное, чтобы он подходил к её конструкции и стилистическому исполнению. Для надежности и долговечности изделия нужно проводить её монтаж в строгой последовательности для каждого типа. После этого конструкция будет служить долго без необходимости проведения ремонта или замены

Комбинированные лестницы по используемым материалам

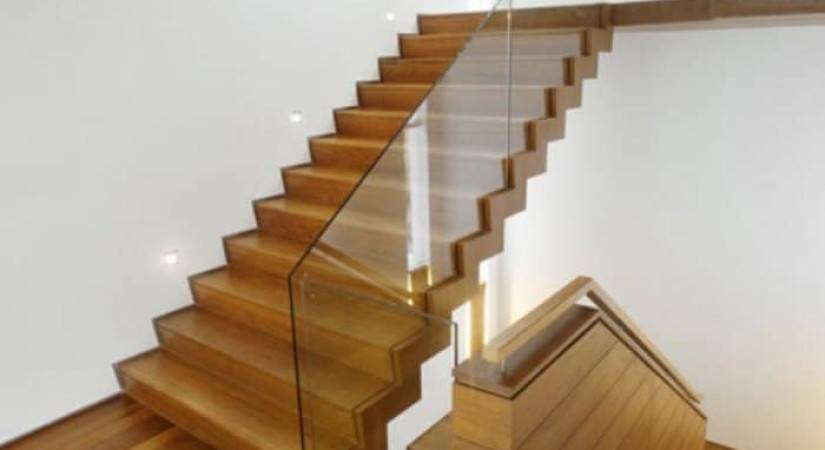

Комбинированные марши из древесины

Натуральная структура древесины дает возможность подчеркнуть внутреннее тепло и комфорт загородного дома. Деревянное изделие прекрасно совмещается с прочими внутренними деревянными элементами интерьера и часто становится главной деталью гостиной.

Для оборудования деревянных лестниц используют сорта древесины с крепкой структурой. Обычно это: береза, дуб, бук, сосна, ясень. Материал подвергается предварительной сушке, чтобы впоследствии элементы конструкции не подвергались деформации.

Готовые изделия обрабатываются специальными составами, которые дополнительно укрепляют дерево, дают защиту от гниения и воздействия насекомых. На финишной отделке элементы полируются и закрываются лаком.

Изделия из дерева можно успешно сочетать с металлическими элементами. Комбинированные лестницы из металла и дерева обладают не только повышенной прочностью, но и особой эстетикой и легкостью.

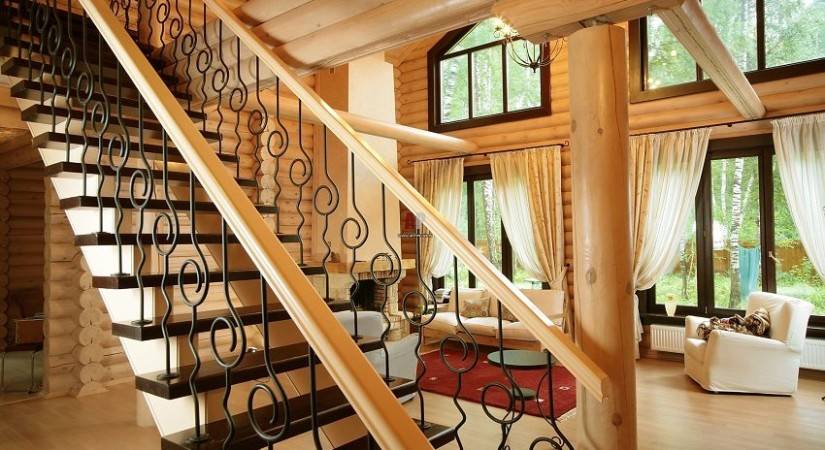

Ступеньки из массива, совмещенные с коваными перилами, создают особую атмосферу в интерьере, создавая классический образ помещения, но если балясины выполнить из хромированной стали, то лестница из металла и дерева получит более современное выражение.

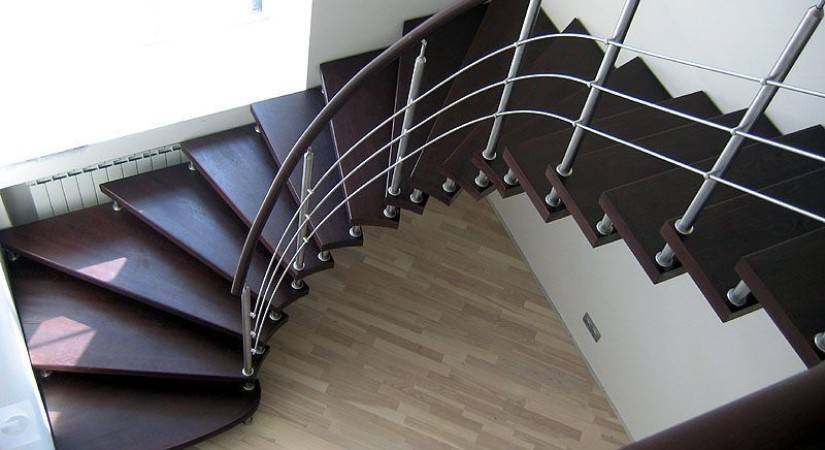

Комбинированные марши из металла

Металл позволяет соорудить крепкую и надежную конструкцию, само же изделие при этом будет смотреться довольно изящно и даже воздушно. Основным условием возведения таких конструкций является планирование надежного основания, которое должно выдержать приличный вес марша.

Без определенной подготовки самостоятельно собрать комбинированное изделие из металла не получится. Для такой работы потребуется опыт и навыки сварщика.

Ступеньки в металлической комбинированной конструкции выполняются с рифленой структурой поверхности, чтобы при передвижении человек чувствовал себя уверенно и не мог поскользнуться.

Металл обладает большей долговечностью, чем дерево, поэтому комбинированные стальные лестницы часто используют на улице, для организации крыльца. Полностью металлические изделия подойдут для внутренних интерьеров в стиле модерн или хайтек, но для классических декоров лучше использовать лестницы на второй этаж из металла и дерева.

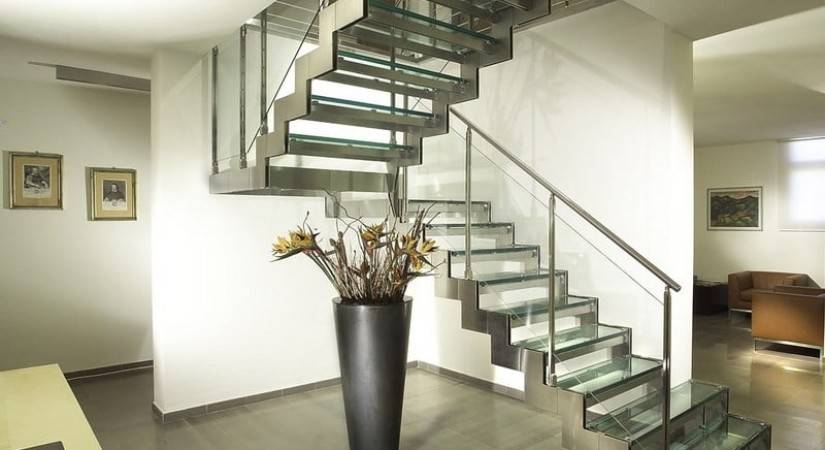

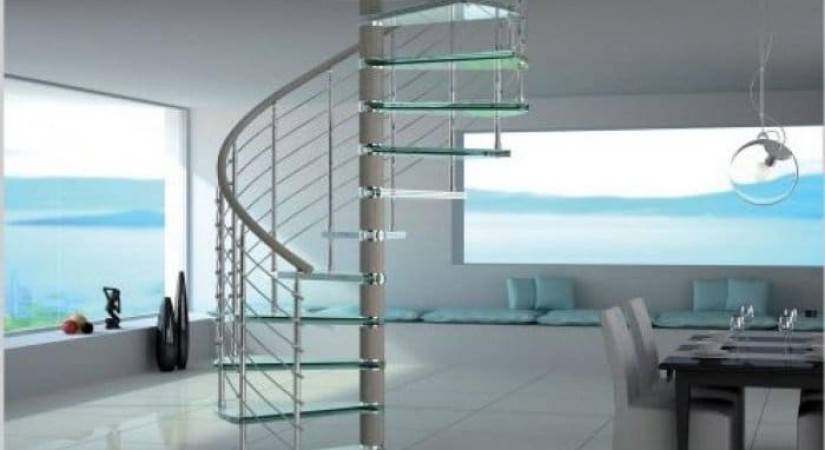

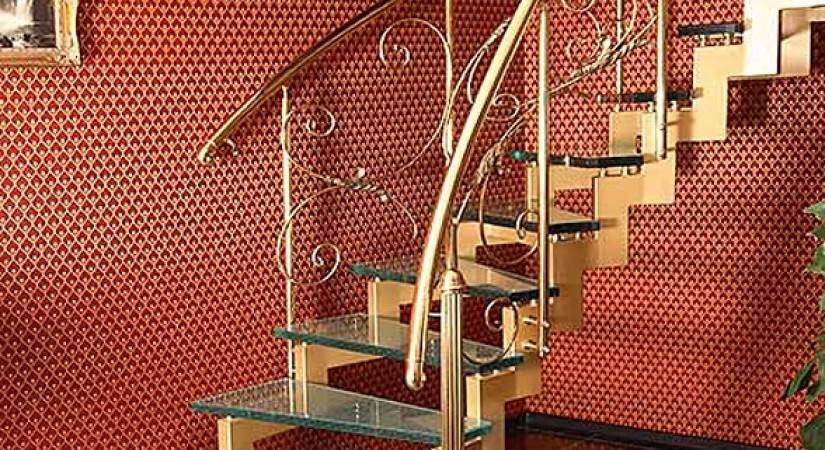

Лестницы с применением стекла

Современная промышленность выпускает закаленное стекло, которое способно выдерживать существенные нагрузки. Именно такое стекло, толщиной не менее 5 см, применяется для устройства ступенек. Для устранения скольжения, выполняется специальная обработка поверхности стеклянной ступени.

Современные интерьеры оборудуются изящными сооружениями, где балясины и ограждения выполнены из металла, а ступеньки — из стекла. Особенно эффектно смотрится такая лестница при организации торцевой подсветки ступеней.

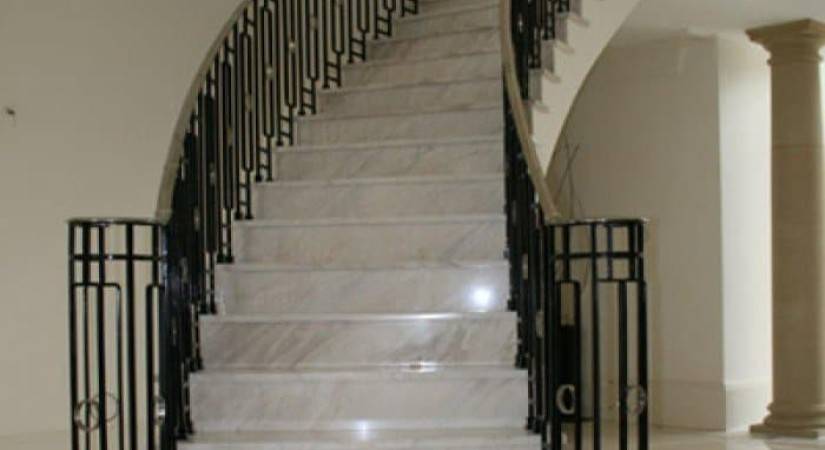

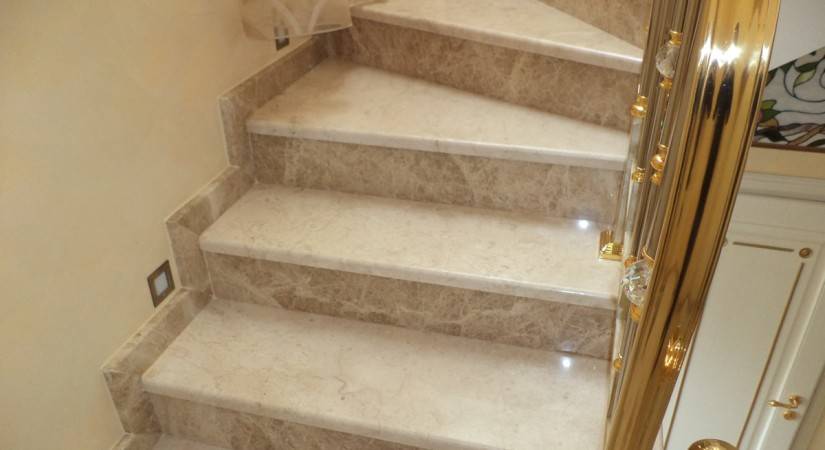

Лестницы из природного камня

Природный камень является долговечным и прочным материалом, который не поддается разрушительному воздействию влаги, кислот и прекрасно справляется с нагрузкой. Средний срок эксплуатации ступенек из мрамора или другого камня – не менее века.

Основанием для лестницы из камня может служить исключительно стальная конструкция, так как вес мраморных или гранитных ступеней достаточно велик. Каменные лестницы просты в обслуживании, долговечны, а многообразие цветовых решений позволяет подобрать необходимый оттенок, подходящий к прочим элементам внутреннего декора.

Отделочные работы

Работа будет производиться с помощью следующих инструментов :

• шуроповёрта и саморезов;
• молотка с резиновой головкой, предназначенного для возможной фиксации;
• инструментов для резьбы по дереву;
• тесанка;
• строительного уровня;
• линейки и карандаша по дереву;

Подготовка деталей

• Первый этап — замер всех элементов лестничной конструкции, которые планируется обшивать. Делать это нужно внимательно, исключая возможность образования щелей или слишком плотного крепления. Это может привести к деформациям и трещинам.
• После этого проведённые замеры переносят на древесину.
• По выполненной разметке производят нарезку деталей.
• Если ступени имеют разную форму, то стоит произвести на них нумерацию, чтобы не перепутать в процессе сборки.
• При обработке деталей стоит немного скруглить углы, расположенные на лицевой стороне. Это обеспечит более комфортную эксплуатацию, снизив риск возможной порчи дерева и повысив безопасность.
• После подготовки ступеней переходят к обработке перил и балясин, если конструкция предполагает их обшивку. При выпиливании перил сначала определяются с длиной, после этого корректируют ширину и форму.

Профессионалы рекомендуют замерять каждую ступень для обшивки. Даже если они кажутся одинаковыми. Это позволит исключить ошибки и последующую неправильную установку.

Этапы работ

Крепление ступеней

Для начала необходимо определиться с дизайном лестницы и вариантом, которым будет производиться обшивка каркаса. В соответствии с требованиями, необходимо выбрать тип древесины для обшивки. После производят подготовку деталей обшивки. Массив дерева подгоняют под размер каркаса. Если работы простые, не имеющие особых декоративных изысков, то можно обойтись ручной пилой по дереву и крупным напильником. Проступи следует крепить таким образом, чтобы они имели небольшой выступ впереди до одного сантиметра. Это не только придаст симпатичный вид, но и позволит сделать максимально безопасное крепление. Закрепляют их сверху вниз

После установки необходимо проверить каждую на прочность, а также насколько ровно они закреплены строительным уровнем

При установке подступенков важно соблюдать следующее требование: они должны максимально плотно упираться в металлический каркас. Закрепляют их так же, начиная сверху, и после крепления проверяют на прочность и ровность

При условии, что проводится полная обшивка каркаса, следующим этапом будет выбор балюстрады

Они не только выполняют защитную и опорную функцию, но и являются важным декоративным элементом лестничной конструкции. Баллюстрады устанавливаются с шагом в 15-20 сантиметров. При наличии в доме детей этот шаг стоит сократить до 9-10 сантиметров. Далее производим крепление подготовленных деталей из древесины. Делают это при помощи саморезов. Необходимо просверлить отверстия в каркасе в тех местах, где будет производиться крепление обшивки. Используя саморезы, облицовку из древесины прикрепляют к металлическому каркасу. Вкручивать саморез в древесину необходимо с углублением шляпки на 5 мм. Крепление балясин осуществляют к проступям с помощью саморезов. Далее на них укладывают перила.

Обшивка металлической лестницы

Можно также обшить металлический каркас. Это делают при помощи гипсокартона, шурупов и деревянных панелей. Начинают работу с обшивки боковой поверхности деревянными панелями. Их размеры подбираются заранее. Крепление производят шуроповертом на саморезы к балясинам. Нижнюю маршевую часть лестницы обшивают гипсокартоном. Закрепляют его на боковых и нижних частях ступеней.

Отделывать металлический каркас совсем не обязательно, если он имеет внешне привлекательный вид. Но такой вариант отделки сможет скрыть имеющиеся недостатки.

Покрытие деревянных элементов отделки лаком или краской — завершающий этап. Можно также прокрасить металлические части, оставшиеся на виду.

Плюсы и минусы

Преимуществ у данного вида обшивки немало.

• Экологичность. Дерево – натуральный и экологически чистый материал, совершенно безопасный для здоровья. Природную отделку рекомендовано использовать, если в доме проживают аллергики, маленькие дети и домашние животные.
• Красота. Внешний вид особенно важен при декорировании жилых помещений. Деревянная обшивка придает атмосфере уюта и комфорта. Привлекательность натурального материала очаровывает и приковывает взгляды. На выбор покупателям огромное разнообразие расцветок, фактур и текстур.

• Долговечность. Качественный отделочный материал сохранит форму и красоту на протяжении нескольких десятков лет – это выгодное вложение в декорирование и обустройство жилья.
• Безопасность. Неправильно оформленная лестница может стать причиной многих травм и увечий. Обшивка деревом применяется для повышения уровня безопасности этого объекта.
• Практичность. Облицовка сделает конструкцию более надежной и практичной – она станет плотнее и толще. Специалисты рекомендуют использовать такой вариант отделки, когда необходимо укрепить лестницу.

К тому же такая отделка не подойдет, если в помещении постоянно сохраняется повышенная влажность: такие условия негативно влияют на облицовку, изменяя ее форму и разрушая целостность. Влага быстро впитывается в древесину, в результате чего облицовка теряет положительные эксплуатационные характеристики.

Существующие нормы

Богатый ассортимент позволяет сегодня реализовывать любые, даже самые смелые проекты, но в погоне за красотой нельзя забывать о том, что перила должны в первую очередь обеспечивать безопасность и снижать риски получения травмы. Добиваться этого помогает соблюдение норм и стандартов.

Для того чтобы по лестнице было комфортно спускаться и подниматься, нужно подобрать оптимальную высоту перилл. Сделать это можно методом эксперимента: взрослый человек должен, спускаясь по лестнице, вытянуть руку перед собой. Его помощник, вооружившись рулеткой, должен измерить расстояние от руки до ступеньки, находящейся под ней.

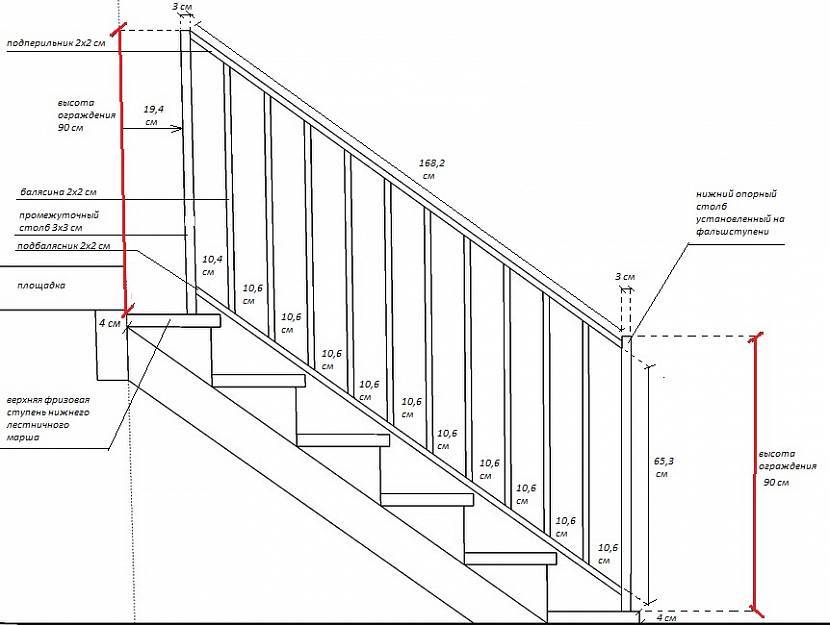

Оптимальная высота лестничного ограждения – 90 смИсточник devynoh.sadunibo.ru.net

При изготовлении стандартных конструкций поручни устанавливаются на высоте 90 см от маршевого пролета. Если в доме есть маленькие дети, можно ставить два поручня: один для взрослых высотой от 90 до 110 см, другой для детей – высотой 50 см.

Расстояние между балясинами при любом виде их исполнения не должно превышать 50 см. А если в доме есть маленький ребенок, то в целях безопасности расстояние между балясинами должно составлять 15 см. Это исключит риск выпадения малыша с лестничного марша.

Двойные поручни: для взрослых и для детейИсточник vseolestnicah.ru

Количество балясин регулируется весом поручня. Их должно быть ровно столько, сколько, сколько нужно для устранения провисания опорного элемента. В классическом исполнении к каждой ступеньке крепится одна балясина. Есть необычные перила, у них на каждой ступеньке крепятся по несколько балясин. Смотрится всегда это эффектно, но такой прием оправдан лишь тогда, когда при помощи него формируется исполнение какой-нибудь конкретной стилистической концепции. Если ширина лестницы больше метра, нужно ставить ограждения с двух сторон.

Ограждение с двух сторон лестничной конструкцииИсточник huxatem.mebocap.ru.net
