Декоративное оформление

Декорирование колодца, как и общий его вид, должно соответствовать стилистике дачного участка. Когда большую часть участка занимает огород, то вокруг колодезной постройки разбивают миниатюрный садик с зоной отдыха, альпинарием.

Варианты стилистического оформления:

морской стиль – роль шахты исполняет кадка или бочка с якорями по бокам, место ручки-ворота занимает штурвал с канатами, плитка вокруг сделана в виде волн с морской пеной. Вечером может включаться голубоватая подсветка;



• китайский стиль – напоминает традиционную архитектуру Китая. Отличительная черта – углы крыши загнуты вверх;
• минималистский стиль – строгая однотонная чаша из бетона. Над ней арка из стали, ведро на декоративном шнуре. Вокруг ровный зеленый газон, ограждение контрастного цвета;
• античный стиль – основа из бетона с лепниной, стойки и элементы крыши кованные. Имеется подсветка с нескольких сторон;
• средневековый замок – искусственно состаренный красный кирпич, черепица «под старину», натуральный камень, элементы из цветного витражного стекла;
• деревенский стиль – колодец оформляется в виде маленькой мельницы, рядом размещается клумба, напоминающая телегу, заборчик-плетень. Крыша делается из соломы, мха.



Очень интересно смотрятся такие дизайнерские решения:

• «журавль» — изготавливается из необработанной древесины, основу и ведро расписывают народными орнаментами, обклеивают искусственными цветами;
• русский теремок – резной домик-колодец, напоминающий терем. Конек на крыше, резные фигурки животных, рядом – резная скамейка, если поблизости есть водоем, то деревянный мостик с резными перилами через него. Изнутри может подсвечиваться;
• колодец-горшок для цветов – основа производится из камней или дерева. Стойки и крыша — из фигурных коряг, веток. Конструкция частично или полностью оплетена вьющимися цветами;



• колодец-пальма из мусора – две-три предварительно разукрашенные шины, поставленные друг на друга, образуют основу. Верхняя часть представляет собой хитросплетение из пластиковых бутылок: стойки из коричневых, а крыша – из зеленых. Рядом может быть клумба с заборчиком из бутылок или фигурками птиц, также сделанных из шин;
• постройка с фонтаном или водопадом – обычно это небольшая покупная конструкция, встраиваемая в основание на участке. Подобным образом оформляют источник воды естественного происхождения;
• березовый колодец – делается из разной толщины поленьев с бело-черной корой, ведерко также изготавливается из необработанной березы. Строение используется как клумба, столик с навесом.



Из чего сделать декоративный колодец

Если дача уже оборудована скважиной или шахтой из бетонных колец, то решение приходит само собой – лучший вариант облицовки камень и кирпич. Они не прихотливы к постоянной сырости от грунта, природным проявлениям влаги – дождь, снег. Обладают крепостью и долговечностью. В случае отсутствия «заготовки», для строительства используют любой доступный материал. Традиционно древесину – брус, бревно – предварительно обработанную. Металл, плитку, пластик и прочее.

Важно! Дизайн декоративного колодца должен учитывать материал строительства дома. Гармония достигается с аналогичным сырьем

Сборка открытого колодезного навеса

Для начала необходимо изготовить опорную часть – раму со стойками, показанную ниже на чертеже. Для крепления ворота используйте брус толщиной не менее 50 мм или сбейте несколько тонких досок. Плахи для бокового крепления делайте из такого же пиломатериала, а раму – из брусков сечением 4 см.

Пошагово порядок работ выглядит так:

1. Обрежьте детали по ранее определенным размерам. На концах будущих стоек сделайте запилы под углом 45 или 60° и 2 отверстия Ø25—30 мм под вал ворота.
2. Поперек толстого бруса вырежьте пазы, куда войдут элементы рамы. Последние тоже подпилите на торцах для соединения в полдерева.
3. Соберите раму на саморезах и приколотите к ней боковые плахи гвоздями.
4. Стойки прикрепите по центру рамы, после чего установите коньковую доску.
5. Тщательно обработайте все деревянные детали антисептическим составом, а после окончательной сборки – покрасьте.

Сооружение крепится к колодцу любым удобным способом – сквозными болтами или анкерами. Следующий шаг – установка ворота из бревна Ø20—25 см, как показано на схеме. Для этого дерево нужно ошкурить, а по бокам сделать отверстия для вала, придерживаясь центра. Вороток изготовьте из стального прута диаметром 25 мм. Затем поставьте барабан, прикрепив по торцам шайбы и вставив валы с обеих сторон. Чтобы древесина на стойках не изнашивалась, внутрь отверстий можно забить стальные гильзы.

Для монтажа навеса сколотите простую стропильную систему с двумя балками и раскосами, как изображено на чертеже. Угол наклона и длина стропильных ног – произвольная, но по факту кровля должна полностью защитить створ колодца. И последний этап – изготовление настила из досок, прибиваемых сверху к раме и установка дверец на обычных петлях.

Виды колодезных домиков и их различия

1. Самый простой – традиционный или скворечник.
2. Резной домик с дизайнерским оформлением древесиной.
3. С двускатной крышей — конструкция самая распространенная.
4. Шестигранная постройка, определяется формой постройки.
5. Каркас, основу которой составляет каркас из бруса.
6. Домик в виде сруба из бревен.

В зависимости от типа постройки и проводится вся последовательность работ. Подготовка заключается в максимальной оптимизации места производимых действий, разметке пиломатериалов и создании основания.

Виды домиков для колодца

Двускатная крыша

Пиленый брус (оптимальная толщина 8-10 см) и обрезная доска (желательно 4 см толщиной), используются для создания четырех стоек и стен. Доски (шириной 12 см) набиваются на стойки при помощи гвоздей от 10 см длиной. Сначала собирается одна конструкция из двух досок и стойки, затем вторая, и обе конструкции собирают при помощи двух других стоек и гвоздей непосредственно вокруг колодца. Оставшимися досками обшивают полученный каркас. Узнать про дачные, двухкомнатные бытовки можно тут.

Далее собирается крыша, для которой изготавливаются стропила, длина которых определяется предполагаемой высотой постройки. Стропильная система домика собирается из 6 стропил, 8 укосин и 3 ригелей при помощи саморезов. Вначале изготавливается стропильная ферма, для чего доски обрезаются под нужным углом и крепятся друг к другу, а на 50 см ниже вершины монтируют ригель. Для усиления конструкции монтируются в местах стыков заранее подготовленные укосины.

Двускатная крыша для колодезного домика

В месте крепления стропил к обвязке делают углубление, позволяющее установить стропильную систему на каркас. Следующий шаг в постройке — обрешечивание.

Обрешетка — набивание на стропильную систему досок, послужащих в дальнейшем местом прикрепления кровельного материала. Рекомендуется делать ее с выступающими краями (не менее 10 см), с промежутками между элементами обрешетки не менее 15 см. Промежутки должны быть равными. На обрешетку укладывается рубероид, а сверху шифер или другой кровельный материал, который крепится предусмотренным для него способом. Угловые соединения прикрывают ветровыми досками.

Для сооружение дверцы доски необходимого формата нарезаются нужной длины, укладываются плотно друг к другу и скрепляются двумя поперечными деревянными брусками, один из которых ближе к нижнему краю, а другой — к верхнему. Третий брусок прибивают по диагонали, чтобы доски плотнее прилегали друг к другу, и дверца не перекашивалась. Остается только навесить петли, прикрепить ручку и защелку, и установить дверцу по месту назначения.

Дверца домика для колодца

Домик для колодца практически готов. Чтобы он прослужил дольше, необходимо обработать дерево антисептиком, покрыть водостойкой краской и лаком. И уже можно не беспокоиться за качество воды и любоваться результатами.

Каркас – та же самая постройка, при которой исполняется только цикл работ по возведению каркаса, а вместо крыши набиваются доски, и в них делается квадратный люк с крышкой. Но и использовать его можно только в тех случаях, когда колодец служит запасным резервуаром для воды, либо находится на малоиспользуемом участке земли и надобности в благоустройстве нет, а есть только необходимость сохранения воды.

Шестигранная постройка

Домик для колодца с шестью углами, так же, как и резной домик с оформлением древесиной – конструкции более сложные, требующие определенного мастерства. Для них необходим скрупулезный расчет, точное владение материалом и лучше всего для их постройки приглашать специалистов.

Шестигранный домик для колодца

Кроме определенного минуса в виде сложностей постройки она имеет несомненный плюс в занимаемой малой площади, и может использоваться на участках с ограниченным пространством.

Домик в виде сруба из бревен

Такой тип постройки очень распространен в сельской местности, особенно там, где нет недостатка в дереве. Для его сооружения потребуются оцилиндрованные бревна, обрезные доски, металлические трубы или стержни диаметром 12 мм, и материал для кровли.

Сначала бревна (желательно 10 см) укладывают в сруб, затем монтируют стойки, непременно массивные, так как помимо декоративной функции они служат средством надежности ворота и закрепления сруба.

Затем две металлические трубы, одна из которых специальным образом изогнута, а другая остается прямой, укрепляют в правом и левом торце для создания ворота для подъема воды. Бревно, длина которого должна быть меньше расстояния между стойками на 8-10 см, просверливают и надевают на трубу, после чего крепят гайками с болтами на стойки.

Сруб домика для колодца

Покрытие и постройка крыши в таком домике мало чем отличаются от такого же процесса в двускатном.

Оформление опоры колодца

Здесь важную роль играет дизайнер. Насколько хватит фантазии, настолько хорошо будет смотреться колодец.

Такой колодец никого не оставит равнодушным. Но и сама конструкция в чистом виде привлекательна, если изготовлена аккуратно.

Древесину можно пропитать темной морилкой, что создаст эффект состаренного дерева. Структура и естественный древесный узор укажет на природную чистоту

А покрасив журавль белой краской, можно акцентировать внимание, и сделать этот объект главным, а весь дизайн участка обыграть вокруг него. Десятки вариантов можно увидеть на фото и видео в интернете

Как рассчитать материал, необходимый для монтажа септика

Емкость закапывают на глубину до трех метров. В итоге получается конструкция из шин с крышкой, которая имеет или не имеет дно. Глубина септика делиться на ширину колеса. Как правило, хватает двух камазовских покрышек, и 7 штук от Кировца. Сколько понадобится труб, считают от удаленности септика от жилого здания. Общее расстояние делят на 3, потому что самая длинная труба для канализации равна трем метрам. В результате деления получится число, равное трубам. Дополнительная труба нужна, чтобы соединить камеры очистного сооружения.

Понадобятся хомуты для соединения покрышек, пять на пру шин, либо вязальной проволоки около двух метров. Чтобы обеспечить гидроизоляцию, приобретают резину площадью 1 м2. Рубероид в одном рулоне, чтобы провести гидроизоляцию корпуса. Для дренажа надо две тонны щебенки либо песка. Остатки дренажного материала пойдут на обсыпку септика.

Как отделать?

Обустройство колодца на даче включает в себя несколько этапов, и отделка – последний из них. Прежде всего выбирается место, где он будет располагаться, тип его устройства и метод подачи воды (если колодец водоносный, а не декоративный).

Он может быть оснащен воротом или так называемым журавлем – рычагом для подъема воды. В первом варианте веревку, на которой привязано ведро, крепят к вороту и, наматывая ее на ворот, поднимают воду со дна.

Оголовок – верхний, выступающий элемент бетонных колец или сруба – может быть открытым или закрытым с помощью домика.

Чтобы соорудить домик над колодцем, нужно запастись:

• обрезной доской 100х25 мм;
• деревянным брусом 100х80 мм;
• дверными петлями;
• битумом или рубероидной мастикой;
• плоским шифером;

• саморезами, гвоздями;
• ножовкой;
• электролобзиком;
• рубанком;
• штыковой лопатой;
• водяным уровнем;
• рулеткой;
• карандашом.

Ниже представлена последовательность работ.

1. Прежде всего землю около шахты выравнивают и засыпают галькой на 5 см, поливают ее водой, хорошо утрамбовывают.
2. Затем приступают к сбору каркаса – для этого используются доски. Стойки выносятся на ровное место, к ним прибивают доски, которые будут служить верхней и нижней обвязкой каркаса. Фиксируют доски с помощью шурупов. Соединяют остальные стойки.
3. Собранный каркас устанавливают вокруг колодца и заканчивают сборку.
4. Затем приступают к стропильной системе. После того как стропила объединены, собирают в одно всю конструкцию.
5. Следующий шаг – дверь. Ее делают в крыше домика, навешивая на петли.
6. Когда все будет готово, переходят к обрешетке. С помощью битумной мастики фиксируется рубероид, после этого – плоский шифер.
7. В конце вся конструкция зашивается досками – домик готов.

Здесь тоже есть некоторые нюансы. Например, для изготовления колодезных колец часто применяется виброформа. Лучше выбирать именно такие изделия – они обладают повышенной износоустойчивостью и долговечностью, легче переносят вибрации.

Затем остается только оформить колодец снаружи, чтобы он привлекательно выглядел и гармонировал не только с ландшафтом, но и с остальными постройками.

Технология изготовления колодезного журавля + видео

Обустроить колодец с журавлем не получится, если местность заболоченная, или когда участок периодически затапливается паводковыми водами.

В поперечном сечении колодец может быть любой формы. Чаще всего это квадрат или круг. В первом случае стенки выкладываются из бревен, во втором монтируются железобетонные кольца. Сруб предполагает, что все швы заделываются, чтобы герметизировать конструкцию. Разбухая, древесина увеличивается в объеме, и сама закрывает все щели.

Бетонные кольца – универсальный элемент, но их не получится уложить без крана ввиду большого веса. Но главное, чтобы в колодце с журавлем была вода. Копать нужно до уровня, на котором она заполняет пространство на 40-80 см. При этом расстояние от воды до поверхности воды до горизонта не должно быть больше хода рычага со стороны ведра при перемещении в пределах крайних точек.

Инструменты

Весь процесс выполняется при наличии:

• лопаты;
• электролобзика;
• нождачки;
• измерительных принадлежностей;
• уровня;
• гаечного ключа;
• шуруповерта.

Помощник потребуется, когда придет время устанавливать несущую опору и собирать конструкцию.

Первая часть

1. Создается чертеж.
2. Роется колодец.
3. Изготавливается опора из бруса 2,7 метра на 10х10 см., прямоугольник 100х50 мм, круг диаметром не менее 100 мм.
4. К опоре прикрепляются два 2 «пасынка» из металлопроката. Это может быть швеллер, двутавр или уголок.
5. Выкапывается яма метр на метр. Опора раскрепляется в вертикальном положении. Правильность постановки проверяется уровнем. Зазор между поверхностью земли и брусом – 15 см и более.
6. «Пасынки» бетонируются. Монолитная конструкция должна быть армированной. Не обязательно делать основание вровень с горизонтом. Поверх него можно уложить плитку или обустроить газон.
7. Выдерживается пауза в работах, пока бетон не наберет достаточную прочность. Марки М200 достаточно. Нагружать конструкцию можно на 7-е сутки, когда бетон наберет 60% прочности. В холодное время придется выждать до 27 суток.
8. Изготавливается стрела колодезного журавля. Для этого используется брус с сечением 50 на 50 мм. Если глубина залегания водоносных пластов 4 м., то стрела делается не менее 3,2 м.
9. Монтируется шарнирное соединение стрелы с опорой. Понадобится два железных уголка и монтажная шпилька М10. Еще две шпильки М8 нужны, чтобы закрепить уголки на несущей стойке.

После этого колодец с журавлем еще не готов, и нужно сделать шест. Это штанга, которая прикрепляется к рычагу, и к которой с другой стороны приделывается крюк для ведра. Для шеста используется легкая дюралевая труба. Чтобы скрыть металлический блеск ее можно оклеить водонепроницаемой самоклеющейся пленкой. В продаже можно найти трубки с полимерным покрытием. Это для того, чтобы исключить контакт металла с водой.

Вторая часть

Штангу также можно изготовить из древесины. В этом случае ее поверхность нужно отпалировать, или как минимум отшлифовать. Для этого пригодится наждачная бумага или шлифовальная машина. Это делается с целью исключить вероятность загнать под кожу занозы. В любом случае длина жерди будет около 2,2 метра. С одного торца прикрепляются элементы крепления к рычагу, с другого – дюралевая или оцинкованная цепь с крюком для ведра, а лучше, карабин.

На заключительном этапе необходимо произвести балансировку. Для этого опытным путем определяют место крепления контргруза. В качестве утяжелителя используются бревна или металлические брусы. Конструкция собирается при помощи шпилек М8 таким образом, чтобы нормальное положение ведра было поднятым.

Особенности конструкции ворота для колодца

Классическим вариантом для исполнения колодезного подъемника считается деревянный цилиндр, который крепится на металлической оси. У него есть ручка, либо он фиксируется на стальных штырях, которые вбиты по обоим торцам. Чтобы сделать барабан, следует взять бревно с диаметром в 18-25 сантиметров. Как вариант, можно воспользоваться конструкцией из металла. Закрепление механизмов выполняется над колодезной шахтой. Вороток опирается на пару стоек, имеющих соответствующую выемку с фиксирующим элементом. Можно также выполнить монтаж специальных металлических штырей в те отверстия, что просверлены в стойках.

Что такое колодец-журавль

Из многообразия методов обустройства внешней части водозабора на участке, колодец-журавль, пожалуй, самый романтичный и в то же время функциональный инструмент облегченного подъема грунтовых вод. От всех других сооружений он отличается лишь механизмом подъема, который похож на журавля из-за длинного подвижного колодезного рычага. Он закреплен на зафиксированной в земле основе. К одной стороне коромысла закреплено ведро, а к другой тяжелый противовес, который позволяет поднимать емкость с водой легким движением руки. Перед тем как сделать выбор в пользу этого устройства, стоит ознакомиться с его особенностями.

Достоинства колодца-журавля

Основной плюс конструкции – легкость в использовании. Ведро с водой можно поднять практически без применения физической силы в отличие от стандартного колодезного ворота, который предполагает вращение барабана с подвешенным тяжелым ведром. За счет этого фактора значительно сокращается время добычи воды. Помимо простого практического применения колодец-журавль делает дизайн всего участка совершенно иным. Неповторимый дух старины в виде колодца-журавля естественно впишется в любой ландшафт.

Недостатки колодца с журавлем

Для тех, кому нужно достать воду из самых глубинных слоев грунта, такое устройство не подойдет. Оптимальным считается забор воды журавлем на глубине 4-5 м. При наращивании длины колодезной скважины, будет удлиняться и стрела журавля, а это влечет за собой увеличение свободной площади для хода рычага на участке, что не всегда оправдано. Также вынужденное усиление прочности из-за удлинения коромысла придаст всей конструкции громоздкий характер.

Еще одним существенным недостатком многие пользователи считают невозможность герметичности оголовка при конструкции журавля. Из-за вертикального хода шеста с ведром нет возможности сделать домик над шахтой. Необходимость такого доступа в колодец вынуждает прикрывать воду съемной крышкой или вовсе оставлять ее открытой. Часто это приводит к загрязнению жидкости мелким мусором, листьями или осадками.

Несмотря на некоторые особенности колодца-журавля, им может воспользоваться человек любого возраста и сложения из-за простоты конструкции. Привлекательность его не только в легкости добычи воды, но и в приятных эмоциях, которые вызывает колодец журавль у людей, как на этом видео.

Разновидности декоративных колодцев

Существует много видов декоративных колодцев. Тут все ограничено лишь фантазией дизайнера, который придумывает форму и отделку конструкции. Наиболее популярными считаются 8 основных типов, в которые, при желании, можно внести свои индивидуальные изменения.

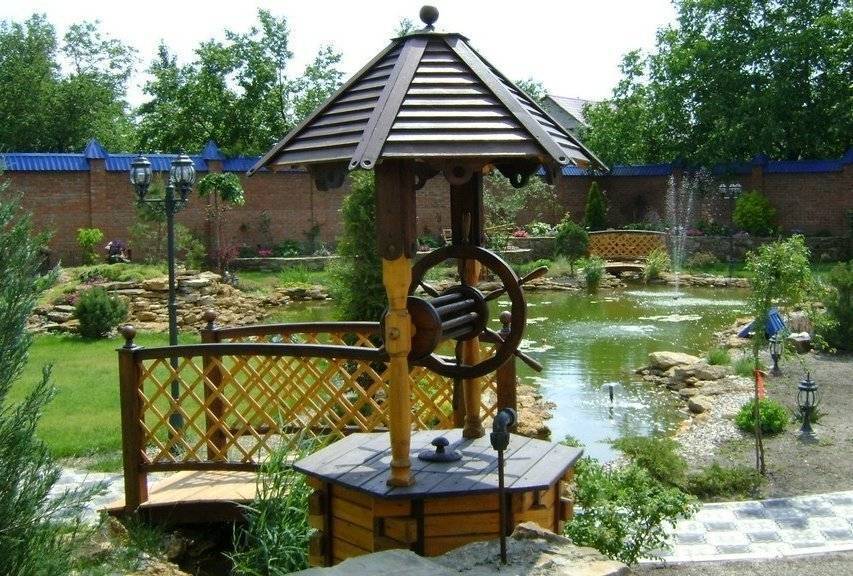

Шестигранные

Шестигранные конструкции представляют собой добротные сооружения, которые легко вписываются в любую стилистику участка. Не редко конструкции покрываются разного рода лаками, благодаря которым можно получить практически любой оттенок. Изготавливаются обычно из дерева и имеют классическую двускатную крышу.

Шестигранные колодцы могут создаваться полностью из дерева без использования других материалов

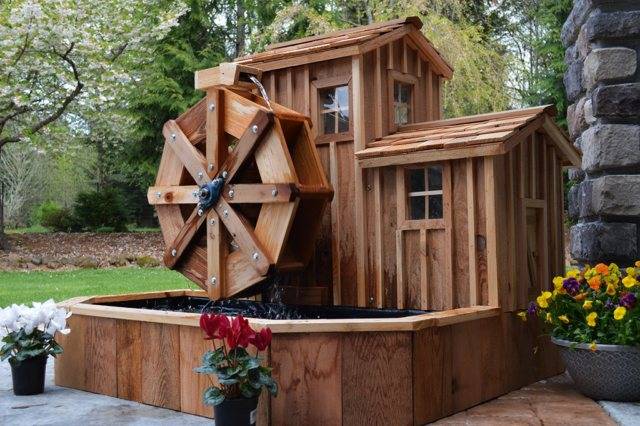

Мельница

Очень необычный вариант, подходящий любителям смелых решений. Изделие в данном случае имеет вид мельницы с подвижными лопастями. Использование такого сооружения позволит сделать сад оригинальным и придать нотку старины.

Колодцы-мельницы могут поражать воображение своей конструкцией

Маленькое изделие

Не на всех участках есть возможность построить элемент классических размеров. В этом случае на помощь придут специальные компактные модели, которые не займут много места. Но, даже учитывая свои размеры, подобные конструкции сумеют преобразить усадебный участок до неузнаваемости. Декоративный маленький колодец своими руками создать просто даже по фото без каких-либо чертежей.

Маленькие декоративные колодцы не редко размещаются на небольших участках

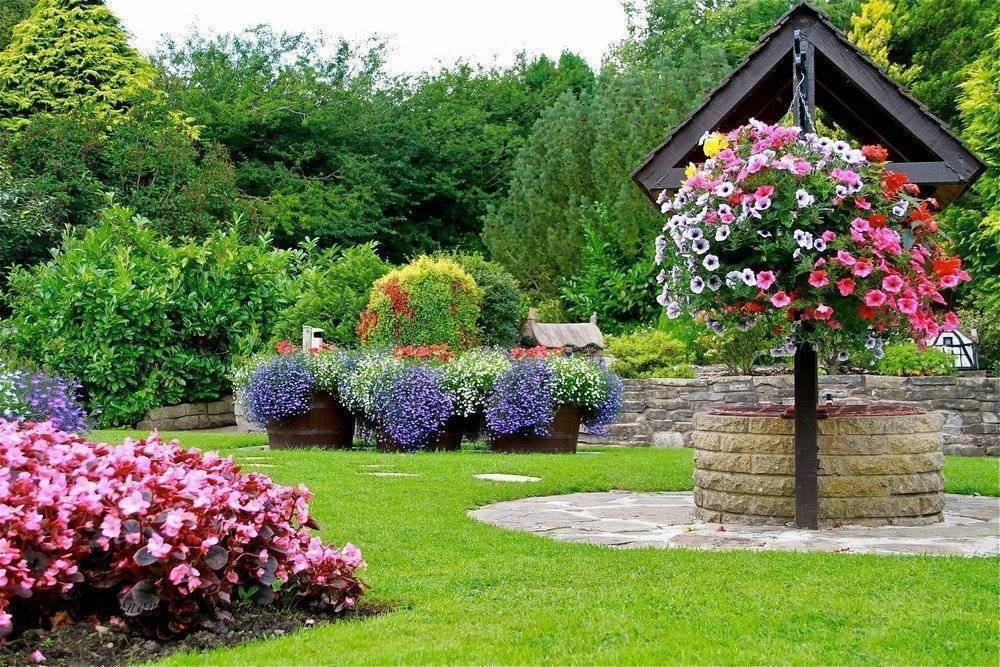

С клумбой

Колодцы в виде клумбы объединяют в себе сразу несколько функций и представляют собой довольно большой декоративный ансамбль для сада. Нижний ряд конструкции может изготавливаться из бруса или прочных досок. Затем все накрывается специализированной плитой с местами для выращивания цветов. Вариант идеально подойдет для яркого сада, который хозяева стремятся наполнить не только цветами, но и декоративными элементами.

Декоративные колодцы прекрасно подходят для выращивания цветов

Важно! При создании колодца-клумбы желательно проектировать крышу таким образом, чтобы она не мешала попаданию солнечных лучей на растения

В сельском стиле

Колодцы в сельском стиле пронесли сквозь годы традиции славянских народов и все еще остаются востребованными. Достаточно простые и при этом эффектные конструкции отлично смотрятся рядом с кустарниками, деревьями и цветами. Так что лучше всего их размещать именно в саду.

Декоративные колодцы в сельском стиле больше всего похожи на традиционные конструкции для забора воды

Старинный стиль

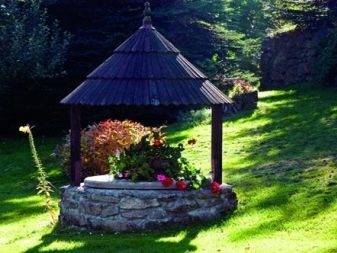

Конструкции в старинном стиле одинаково хорошо смотрятся как на небольшом участке с компактным домиком, так и на крупных территориях различных вилл или коттеджей. Настоящая классика нисколько не портит внешний вид участка, напротив, придает ему индивидуальную утонченную атмосферу. Гости точно не останутся равнодушными.

Колодцы в старинном стиле отличаются массивностью и эффектностью

В японском стиле

Поклонники оригинальных решений точно не должны проходить мимо построек в японском стиле. А если еще дополнить конструкцию традиционными растениями и другими декоративными элементами, можно и вовсе воссоздать удивительную атмосферу Японии на территории своего участка. Отлично будет смотреться рядом дерево Сакура, словно бы концентрирующая в себе дух страны восходящего солнца.

Колодцы в японском стиле имеют характерную изогнутую крышу, придающую очень необычную атмосферу всему участку

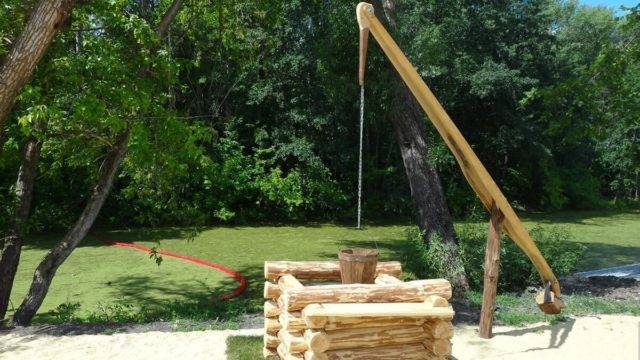

С журавлем

Изделие с журавлем – распространенный декоративный элемент, значительно преображающий всю приусадебную территорию. Подобное украшение носит не только визуальное значение, но также сопряжено с древними традициями предков. Славяне верили, что журавль помогает сохранить благополучие в семье и отгоняет все беды.

Использование журавля в качестве декоративного или функционального элемента помогает изменить вид всего участка

Устройство фундамента

Фундамент — невидимая глазу часть конструкции, от качества которой зависит надежность постройки. Фундамент на склоне имеет свои особенности: он более сложен в реализации и часто имеет несимметричную форму. Для выбора оптимального основания проводят анализ грунта и вычисляют допустимую нагрузку на почву. У домов на сложном рельефе встречаются три вида фундамента:

• Горизонтальный. Стандартное основание, ленточное или свайное по конструкции, подходит для участка с однородным грунтом. Больших затрат потребует организация строительной площадки и подъезда к ней. Потребуется вызвать спецтехнику, которая снимет лишний грунт и выровняет необходимый участок.
• Ступенчатый. Разновидность ленточного фундамента, у которого толщина бетонной подложки будет меняться из-за наклона поверхности. Такое основание выглядит как обычный горизонтальный фундамент, но в нижней части слой бетона будет максимальным, а сверху — минимальным. Выемка грунта при организации ступенчатого фундамента не производится.
