Баббит из металла — что это такое и где применяется? Характеристики

Процесс производства чушек баббита

Получение чушек баббита может осуществляться при использовании руды или металлолома. Свыше 70% общей массы

баббитов получают путем применения вторсырья.

Процесс плавки чушек имеет достаточно низкую себестоимость, что связано с невысокой температурой плавления баббита. Выполнение технологической операции проводится в электропечах, имеющих небольшую потребляемую мощность 25-27 кВт. Наибольшую сложность представляет выплавка полуфабрикатов с соблюдением заданного химсостава, так как при отклонениях от стандартных значений снижаются технические характеристики металла.

В соответствии с требованиями стандарта масса баббит чушек составляет до 22 кг. По заказу клиентов производители изготавливают изделия другого веса.

При получении изделий из чушек баббита предварительно проводится их очистка от загрязнений и выполняется обезжиривание, затем заготовки поступают в плавильные печи.

Наука селекции бэббита вынашивания

Проектирование баббитовой футеровки подшипника обычно завершается во время проектирования машины. При выборе подходящего типа баббита для конкретной работы необходимо учитывать ряд факторов, наиболее важными из которых являются следующие:

  1. Поверхностная скорость вала
  2. Нагрузка, которую должен выдерживать подшипник

Нет сомнений в том, что если подшипник должен быть сильно нагружен по сравнению с его размером, желателен сплав с высоким содержанием олова; тогда как для гораздо более медленной работы и менее нагруженных подшипников можно использовать бэббит на основе свинца, который намного более экономичен.

1. Поверхностная скорость вала: (Количество футов, пройденных валом в минуту по окружности.)

Формула : (Pi x D x об / мин) / 12 = S Пример : определить поверхность вала диаметром 2 дюйма, совершающего 1400 оборотов в минуту (об / мин)
(Pi x D x об / мин) / 12 = (3,1416 x 2 x 1,400) / 12 = 733,04 футов / мин

Где: Pi = 3,1416, D = Диаметр вала, S = Поверхностная скорость вала.

2. Нагрузочная опора должна нести: (вес, действующий через совокупные веса вала и любые другие прямые веса на вал, и измеряется в фунтах на квадратный дюйм .)

Формула : W / (ID x LOB) = L Пример : Определите нагрузку на подшипник подшипника с внутренним диаметром 2 дюйма, длиной 5 дюймов и весом 3100 фунтов
W / (ID x LOB) = 3100 / (2 x 5) = 310 фунтов / кв. Дюйм

Где: W = общая масса подшипника, ID = внутренний диаметр подшипника, LOB = длина подшипника, L = нагрузка, необходимая для переноски.

Заливка подшипников баббитом

Возможность перезалить баббит во вкладыши подшипников — альтернатива замене всего подшипника. Таким образом можно значительно сэкономить. Для заливки или перезаливки вкладышей подшипников баббитом необходимы:

  • баббит в кусках 1-2 кг;
  • древесный уголь;
  • соляная кислота;
  • палочки из олова и баббита для лужения;
  • паста для промазывания неплотно прилегающих мест формы,
  • тигель для плавки металла такого объема, чтобы в нем можно было расплавить баббит для заливки вкладыша за один прием, тигель должен иметь сужающуюся кверху форму, а носик должен выходить из его нижней части;
  • форма для заливки подшипника;
  • печь или горн (выпускаются специальные электропечи);
  • вода температурой 80-90 градусов.

Если необходимо перезалить подшипники, то сначала выплавляют старый баббит. Это делают в специальных печах, а также с помощью паяльной лампы или погружением в расплавленный баббит. Старый сплав необходимо тщательно очистить и обезжирить.

Поверхность подшипника также не должна иметь никаких загрязнений. Ее также обезжиривают и протравливают для лучшего сцепления антифрикционного материала с поверхностью. Для обезжиривания используют раствор каустической соды, после это операции деталь тщательно промывают. Для травления применяют соляную кислоту. В результате на поверхности появляются мелкие бороздки.

После очистки поверхность подшипника лудят, баббит нагревают до необходимой температуры и заливают в форму подшипника. После его застывания залитый подшипник очищают и подгоняют.

Что такое баббит?

Баббит — антифрикционный специальный легкоплавкий подшипниковый сплав олова с сурьмой и медью или сплав свинца с сурьмой, медью и оловом или сплавы на основе цинка, алюминия. Антифрикционные свойства баббиту придает гетерогенная структура — твёрдые частицы, которые служат опорой подшипника, заключены в мягкой пластичной основе сплава , которую составляют олово или свинец. Это дает равномерное прилегание и прирабатываемость подшипника к валу, небольшое трение и износ.

Изготавливается баббит в виде чушек}. Марки: Б-88, Б-83, Б-16, БН. Баббит Б83 (ГОСТ 1320-74), (чушки по 16 кг), баббит Б16 (ГОСТ 1209-90) — качественный первичный баббит от производителя}. Отгрузка в Екатеринбурге. Доставка баббита осуществляется по всей России. ООО «ПКП Металлхимэнерго».

Наиболее популярный антифрикционный сплав — баббит Б83}. У него выше, чем у свинцовых сплавов, показатели износостойкости и при этом он стоит меньше, чем баббит Б88}, в котором более сложный состав металлов. Коэффициент трения баббита Б83 без смазки 0,28, со смазкой — 0,005. Допустимая статическая нагрузка: — 400 кгс/см2, динамическая — 1000 кгс/см2сек, ударная — 100 кгс/см2сек. Скорость вращения максимальная — 60 м / сек. Допустимый нагрев до +110 ° С. Рекомендуемая толщина заливки более1 мм.

Подшипниковый материал представляет собой сочетание достаточно прочной, относительно вязкой и пластичной основы, в которой имеются твердые опорные включения. При этих условиях изнашивается пластичная основа, вал в основном лежит на твёрдых элементах, создающих опору. Следовательно, трение идёт не по всей площади поверхности подшипника, и смазка удерживается в изнашивающихся местах пластичной основы.

К антифрикционным материалам относятся сплавы, частью которых является олово или свинец (так называемые баббиты), меди, алюминия и цинка, антифрикционные чугуны и порошковые подшипниковые материалы}.

Число в наименовании марки баббита показывает процентное содержание олова, или буква, обозначающая дополнительный легирующий элемент. Например, марки Б-83, Б16 означают, что в эти баббиты входят 83 и 16 процентов олова соответственно; марка БН означает, что сплав содержит никель, то есть обозначение носит условный характер и при этом не несет информации о процентном содержании тех или иных элементов сплава.

Чтобы на основе олова можно было получить антифрикционный сплав}, в него вводят элементы, которые упрочняют слишком мягкое и непрочное олово, образуя твёрдые включения. Для этой цели служат добавляемые в сплав сурьма и медь. Сурьма растворяется в олове и образует твёрдый сплав, более твёрдый и прочный, чем обыкновенное олово. Пластичность при этом у новообразованного материала остается почти на том же уровне.

Сурьма с оловом (SbSn) – это высокотвёрдое соединение. Сурьма в данном случае начинает «работать» как средство по упрочнению оловянного баббита и становится уже тем самым элементом, создающим опору для движущихся элементов подшипника.

Олово и медь образуют кристаллы химического соединения Cu3Sn. Олово считается дорогим и дефицитным химическим элементом, поэтому оловянные антифрикционные соединения используются только в особых случаях. Во всех остальных случаях используют свинцовые баббиты}, содержание олова в которых сведено до 5 процентов. В таких сплавах (например, Б16) основой служит свинец. Для упрочнения свинца и создания твёрдых частиц в сплав также вводят сурьму и медь.

Свойства и применение баббита

Так как баббит является суммой нескольких металлов, в том числе олова и свинца, значит, свойства его будут совокупность свойств этих элементов:

  • олово и свинец являются мягкими пластичными металлами и это идеальная основа для твердых вкраплений. Мягкая основа же сплава обусловливает плотное прилегание к детали к валу;
  • основное достоинство сплава – антифрикционность, то есть устойчивость к трению;
  • высокая степень теплопроводности – за это в сплаве отвечает олово, в итоге подшипник защищен от коррозии и перегревания;
  • для наделения сплава определенными свойствами (прочность, противоударность, антикоррозийность), в сплав добавляются дополнительные «присадки»: медь, никель, сурьма, натрий, мышьяк, кадмий, теллур и др.
  • Существуют сплавы с доминирующей ролью олова, свинца, цинка, алюминия и кальция.

Применение баббита напрямую зависит от марки сплава. БМ используется для изготовления шатунных подшипников. Такие подшипники используются в тракторах.

Баббит б-88 нашел свое применение в коренных подшипниках, которые подходят для деталей, эксплуатируемых при больших скоростях и весомой динамической нагрузкой. Примерами могут служить быстроходные и среднеоборотные дизели.

Баббит б-83 справляется со средними нагрузками, а вот сплав марки баббит б-16 широко внедрен в тяжелое машиностроение.

Антифрикционные сплавы являются не дешевым материалом, и в этой связи баббит самый доступный

Производство баббитов разных марок

При производстве баббита используются слитки из вторичных, то есть переплавленных из металлического лома и первичных, то есть добытых из первородной руды металлов.

Каждая чушка (слиток) имеет определенную массу. При изготовлении крайне важен химический состав, на поверхности чушки не должно быть никаких видов загрязнений, так как это может повлиять на дальнейшее качество подшипника.

Как было указанно выше, различаются составы, как состоящие только из свинца, так из соединения свинца, кальция, олова с сурьмой. А также сплавы, в основе которых лежит олово в соединении с медью и сурьмой.

Также, помимо основных компонентов, в состав добавляют теллур, мышьяк, натрий, кадмий. Каждый из компонентов влияет на выбор области использования и его свойства.

По этому принципу различают определенные марки баббитов, все они должны соответствовать ГОСТам. Кальциевые производятся по ГОСТ 1209-90, свинцовые по ГОСТ 1320-74. В зависимости от добавленных химических компонентов различают следующие марки баббитов: для оловянных Б83С, Б83, Б88, для свинцовых БС6, БН, Б16.

Баббиты

29.03.2014 19:01

Баббиты, также именуемые подшипниковыми сплавами – это группа антифрикционных сплавов на основе свинца или олова, используемых для изготовления опорных поверхностей подшипников скольжения.

Первый подшипниковый сплав был изобретен в 1839 году Иссаком Бэббиттом в городе Тонтон, штат Массачусетс, США. Позже были разработаны баббиты, имеющие другой состав легирующих элементов (кстати, точный состав подшипникового сплава Исаака Бэббитта не известен).

Баббит – это наиболее часто используемый общеупотребительный сплав, применяемый в качестве тонкого поверхностного слоя в подшипниках скольжения сложной полиметаллической структуры, но изначально он использовался как монолитный антифрикционный материал. Этот сплав характеризуется высоким сопротивлением износу. Баббит является мягким материалом и легко повреждается, вследствие чего он, казалось бы, непригоден для изготовления опорной поверхности. Однако структура материала состоит из мелких твердых кристаллов, распределенных внутри более мягкого металла, что позволяет классифицировать баббит как композит с металлической матрицей. По мере износа подшипника более мягкий металл чуть разрушается, в результате чего образуются проходы для смазки между твердыми верхними кристаллами, обеспечивающими фактическую опорную поверхность. Когда в качестве более мягкого металла применяется олово, оно плавится под действием трения и работает как смазка, защищающая подшипник от износа в случае отсутствия штатной смазки.

В двигателях внутреннего сгорания используется баббит на основе олова, так как он способен выдерживать циклические нагрузки. Подшипниковый сплав на основе свинца имеет тенденцию к возрастанию твердости и образованию трещин, но пригоден для использования в постоянно вращающихся инструментах, таких как дисковая пила.

В баббитовом подшипнике традиционного типа имеется чугунный вкладыш, собранный со скользящей посадкой вокруг вала, установленного приблизительно в его конечном положении. Внутренняя поверхность чугунного вкладыша часто просверливается, благодаря чему при заливке баббита внутрь вкладыша образуется своего рода шплинт, фиксирующий фрикционный сплав. Края подшипника затыкаются глиной, после чего на половину зазора между валом и чугунным вкладышем заливается расплавленный баббит.

В промышленности наиболее распространены подшипниковые сплавы, имеющие следующий состав:

олово (Sn): 90 %, медь (Cu): 10 %;

олово (Sn): 89 %, сурьма (Sb): 7 %, медь (Cu): 4 %;

свинец (Pb): 80 %, сурьма (Sb): 15 %, олово (Sn): 5 %.

В состав баббита могут входить следующие присадки: кадмий (Cd), кальций (Ca), медь (Cu), натрий (Na), никель (Ni), магний (Mg), мышьяк (As), сурьма (Sb), теллур (Te).

Температура плавления различных марок этого сплава варьируется от 300 до 440 °C.

Баббиты на основе олова превосходят баббиты на основе свинца по коррозионной стойкости, износостойкости и теплопроводности.

В свою очередь баббиты на основе свинца имеют по сравнению с оловянными более высокую рабочую температуру. Они используются для изготовления подшипников дизельных двигателей внутреннего сгорания и прокатных станов.

Общим серьезным недостатком всех подшипниковых сплавов является низкая усталостная прочность. Поэтому баббиты могут успешно работать только в подшипниках с прочным чугунным/стальным или бронзовым корпусом.

При этом долговечность подшипников определяется толщиной слоя баббита, залитого на стальной вкладыш. Чем меньше толщина баббитового слоя, тем больше срок его эксплуатации.

< Предыдущая   Следующая >

Обновлено (29.03.2014 19:29)

Восстановление баббитовых подшипников напыление баббита

 Восстановление баббитовых подшипников является дорогим и трудоемким процессом при заливке. Срок службы подшипника, напыленного баббитом, в среднем в полтора, два раза больше, чем подшипника, изготовленного методом наплавки, благодаря микропористости около пяти процентов и удержанию масляной пленки после длительной остановки оборудования. При помощи газопламенного напыления производятся покрытия с повышенными качественными характеристиками.

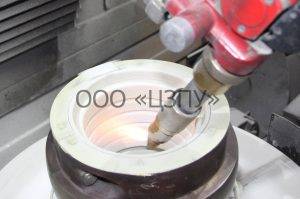

Тонкостенный вкладыш подшипника скольжения в оснастке, напыление баббит — технология газопламенное напыление

 Преимущества газопламенного напыления:

  • это меньший припуск на предварительную механическую обработку детали
  • отсутствие канавок «ласточкин хвост» на новых вкладышах
  • возможность напыления баббита по слою залитого баббита на ремонтируемых вкладышах
  • мы пылим не только баббит, но и бронзу, медь, латунь

 Таким образом сокращается расход дорогостоящего баббита и уменьшается стоимость изготовления или ремонта вкладышей подшипников примерно на двадцать процентов по сравнению с заливкой.

 ООО ЦЗПУ производит восстановление баббитовых подшипников методом газопламенного напыления. Газопламенное напыление при восстановлении баббитовых подшипников полностью исключает вероятность возникновения каверн или твердых включений. При газопламенном напылении равномерно распределяется баббит по поверхности подшипника — это позволяет снизить общую толщину баббитового слоя.

 Технология, газопламенное напыление, позволяет ремонтировать и восстанавливать местный износ баббитового слоя подшипника после предварительного обезжиривания и механической обработки. При напылении невозможно использование бывшего в употреблении баббита. Заказывая газопламенное напыление в ООО ЦЗПУ, вы гарантированно получаете новый баббит в качестве антифрикционного слоя. Преимуществом нашей технологии при восстановлении подшипников скольжения, является тот факт, что в баббитовом слое в результате напыления образуются микропоры, что позволяет осуществлять пропитку маслом и удерживание масляной пленки в случае нарушения подачи масла и после длительной остановки машины, в результате чего исключается режим сухого трения.

 При нанесении баббита напылением достигается более однородная прочность сцепления напыляемых слоев с основой подшипника скольжения, а величина адгезии покрытия к стали составляет 20 МПа, к баббиту — 15 МПа. Восстановление баббитовых подшипников скольжения напылением дает повышенные антифрикционные свойства и высокое сопротивление усталостным разрушениям. При применении очень мягких легкоплавких подшипниковых сплавов обеспечивается меньший износ шейки вала. Баббит, кроме того, имеет и минимальный коэффициент трения со сталью и хорошо удерживают смазку.

 Качество напыления баббита проверяют после того, как подшипник совсем остынет. При внешнем осмотре следят за тем, чтобы поверхность была без пор, трещин, раковин и имела серебристый цвет.

Восстановление баббитовых подшипников технология

Как ООО ЦЗПУ производит восстановление баббитовых подшипников методом газопламенного напыления:

  • удаляется старый баббит, токарной обработкой или выплавляется. Старый баббит в дело больше не идет
  • если есть ласточкины гнезда, то они вскрываются так, чтобы можно было дотянуться струей, т.е. подшипник, восстановленный напылением — под наплавку уже не годится
  • если подшипник чугунный и ранее работал, то он подвергается термообработке для выжигания остатков масла в порах
  • на подготовленную поверхность напыляется ХХХХХХХ (секрет фирмы). У него отличная адгезия, что дает гарантированное равномерное сцепление баббитового покрытия с корпусом подшипника
  • если были ласточкины хвосты, ныне вскрытые, они запыляются или заплавляются. В общем заполняются так, чтобы получить равномерный цилиндр

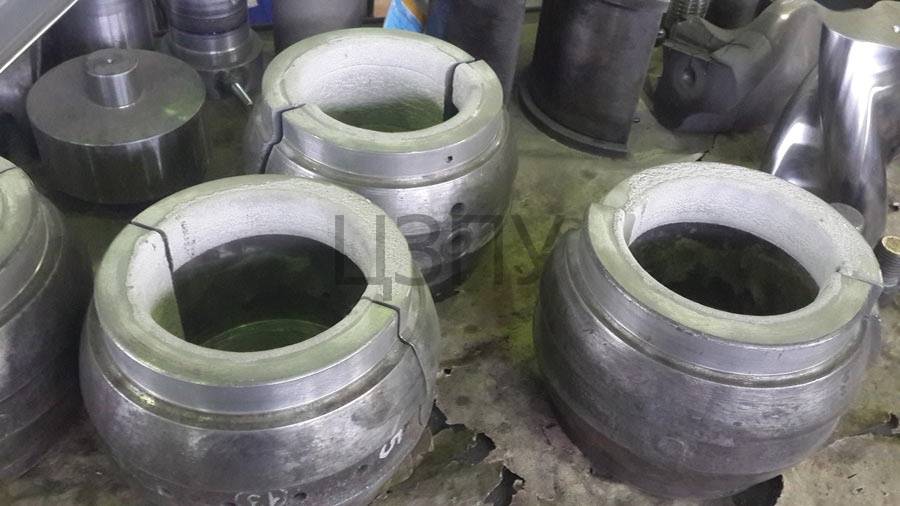

  • производится напыление подшипника баббитом, либо в сборе, либо по частям, в зависимости от габаритов
  • если пылили в сборе, подшипники разрезаются, притираются, при необходимости
  • подшипники растачиваются, если заказчик требует, то производится расточка
  • . ООО ЦЗПУ не шабрит подшипники, так как это надо делать по месту, а место от нас может находиться в сотнях и тысячах километров.

Брак баббита

В поставляемых баббитовых чушках может быть обнаружен брак. Чаще всего он выражается в наличии раковин на поверхности и повышенной пористости материала. Нарушение химического состава или большое количество посторонних примесей в целой партии сплава встречается очень редко.

Применение таких материалов в производстве невозможно и поэтому самое правильное решение это сдать баббит отбраковки на лом. В этом случае вы без проблем сможете вернуть значительную часть финансовых средств, потраченных на приобретение материалов. Мы предлагаем выгодные цены не только за стандартный материал, но и на отбраковку.

Стоимость баббита

Рассмотрим стоимость данного сплава на территории РФ. Цена напрямую зависит от свойств баббита, от его марки. Так, средняя цена свинцового баббита Б16 — около 350 тыс. рублей/тонна. Стоимость сплава марки Б83 — около 1,3 млн рублей/тонна.

Если рассматривать рынок вторсырья, то 1 кг баббитового металлолома можно сдать за максимальную цену 500-600 руб./кг. В основном подобные сплавы выкупают для их последующей утилизации, ведь более ненужные подшипники могут нанести непоправимый вред экологии, так как кадмий, свинец, сурьма — это в прямом смысле слова яды для окружающей нас природы.

Смотреть галерею

Баббитовые сплавы — далеко не современное изобретение. Однако они и в наши дни все так же актуальны в механике, а именно — в производстве подшипников. Наблюдается это из-за того, что именно баббиты долговечны, износоустойчивы, быстро и плотно притираются к детали, обеспечивают бесшумность при трении и, благодаря своей низкой теплопроводности, исключают перегрев двигателя. Кроме того, производители предлагают десятки различных марок баббитов, каждая из которых соответствует определенной разновидности как подшипника, так и целого двигателя машины.

Как продать с максимальной выгодой


Стоимость, по которой можно сдать лом баббита полностью зависит от химического состава и концентрации сплава.

Перекупщики и небольшие базы, не имеющие лицензии и спецоборудования, не смогут точно определить количество олова или свинца в изделии.

Лицензированные компании по скупке и переработке металла – наиболее оптимальный вариант для выгодной продажи баббитов.

Спектральный анализ, сделанный с помощью профессиональных приборов, покажет точное содержание того или иного металла.

Найти скупщиков цветного металлолома с выгодными условиями и расценками также можно на специализированных форумах или в соцсетях, где участники дискуссии подскажут наиболее выгодный вариант в вашем регионе.

Самый же простой и быстрый вариант найти наиболее выгодные условия на прием лома баббита — устроить мини-тендер (если объем значительный) или самостоятельно собрать информацию по 5-10 приемным пунктам. То есть либо разослать свое предложение, либо обзвонить компании и выписать цены и условия приема.

Для юридических лиц также важно правильно оформить списание отходов производства. Необходимую для этого процедуру можно заказать специалистам компании, обладающей правами юридического сопровождения при приеме утильсырья

Оборудование

Какое оборудование используется для заливки подшипников баббитом? Для этого производят специальные комплекты оборудования, например, КО-2, на котором подшипники изготавливаются методом центробежного литья.

Этот комплект выпускают в нескольких модификациях:

  • МПС — для заливки подшипников скольжения 8ТН.263.028 и 8ТН.263.029;
  • D360 x L310 — для заливки подшипников скольжения с наружным диаметром до 360 мм, внутренним диаметром от 40 мм и длиной до 310 мм;
  • D950 x L500 — для заливки подшипников скольжения с внешним диаметром до 950 мм, внутренним диаметром от 60 мм и длиной 500 мм.

Использование специального оборудования позволяет заливать баббит более аккуратно, без перерасхода и дефектов.

Для выплавки баббита из вкладышей старых подшипников также выпускаются специальные печи, например, камерные типа ПКН разного размера и мощности:

  • ПКН-0,6-2000 мощностью 100 кВт,
  • ПКН-0,6-180 мощностью 26 кВт.

Печи сделаны из огнеупорных материалов, а в качестве нагревателей используются спирали из проволоки суперфехраль. Они оборудованы поддоном для установки вкладышей подшипников и лотком для слива расплавленного баббита.

Для заливки сплава во вкладыши подшипников применяются и другие типы печей, например, ППН с нижним клапаном разлива. В такие печи помещают тигели с баббитом. Они также нагреваются электрическими нагревателями. Такие печи имеют канал для аварийного слива, управляются с пульта, на котором задаются режимы работы. Печи типа ППН позволяют дозировано разливать баббит во вкладыши подшипников.

Стандарты

Марки баббита Б88, Б83, Б83С, Б16, БН и БС6 изготавливаются по единому ГОСТу 1320-74. В этом стандарте указан химический состав, допустимое количество примесей, размеры и форма чушек, требования к безопасности. Согласно ГОСТу, по требованию заказчика некоторые компоненты могут быть заменены, также может быть изменена форма слитков.

В состав этих сплавов входят металлы, вредные для человека — это свинец, сурьма. Свинец относится к 1 классу опасности, сурьма — ко 2 классу. Свинец действует на нервную систему, кровь, сосуды, сурьма оказывает раздражающее действие. Поэтому работы с этими антифрикционными материалами (расплавление, заливку подшипников) необходимо проводить, используя средства защиты: сухую спецодежду, респиратор «Лепесток», валяную или кожаную обувь, рукавицы. На эти средства также существуют свои ГОСТы. Хранят антифрикционный сплав в закрытых проветриваемых помещениях. Также в ГОСТе прописаны условия эксплуатации, для которых приспособлена та или иная марка баббита.

Кальциевые баббиты производятся по другому стандарту — ГОСТу 1209-90. Это сплавы под марками БКА, БК2, БК2Ш и БК2Ц.

Лом этого материала должен отвечать ГОСТу 1639-2009. Под действие этого стандарта попадают кусковой лом баббита (только оловянных разновидностей), кусковой лом свинцовых разновидностей (к нему добавляют отходы типографских сплавов), стружка оловянных баббитов и смешанная стружка.

Разновидности и марки сплава

Разновидности-марки баббитов представлены тремя типами — в зависимости от металла-основы:

  1. Кальциевый. Хоть и его основой является свинец, сплав получил свое название по одному из составляющих — в составе также присутствует кальций и натрий. Эти элементы отличают данный баббит самой недорогой ценой, придают ему повышенную теплопроводность и плотность. Но при этом такой сплав быстрее окисляется, что не прибавляет ему износоустойчивости. Поэтому кальциевый баббит в большинстве случаев используют во вкладышах рам вагонов, как грузовых, так и пассажирских — там их чаще всего проверяют и при необходимости быстро заменяют.
  2. Оловянный. Основой данного баббита служит олово, которое отличается высоким коэффициентом трения, большой износоустойчивостью и пластичностью, повышенной коррозийной устойчивостью. Этот сплав примерно в два раза крепче своих «собратьев». Поэтому данная марка баббита незаменима для подшипников, на которые приходится максимальная нагрузка и возлагается важная роль. Область их применения — различные малооборотные двигатели. Кроме олова, в этом сплаве присутствует либо кадмий и никель, либо сурьма и медь. Недостатком оловянного баббита будет только его самая высокая среди данных сплавов цена.
  3. Свинцовый. Мягкими составляющими здесь выступают свинец и сурьма — 87 % и 13 % соответственно в данном сегменте. Твердый элемент сплава — это кристаллическая сурьма (5 % уже от общего объема). Данный баббит не выделяется эластичностью, оттого и используется для производства не самых нагруженных подшипников. Однако при этом он замечателен тем, что отлично переносит высокотемпературный нагрев элемента. Стоит отметить, что такие баббиты более других подвержены коррозии. Их стезя — дизельные моторы тракторов и автомобилей.

Смотреть галерею

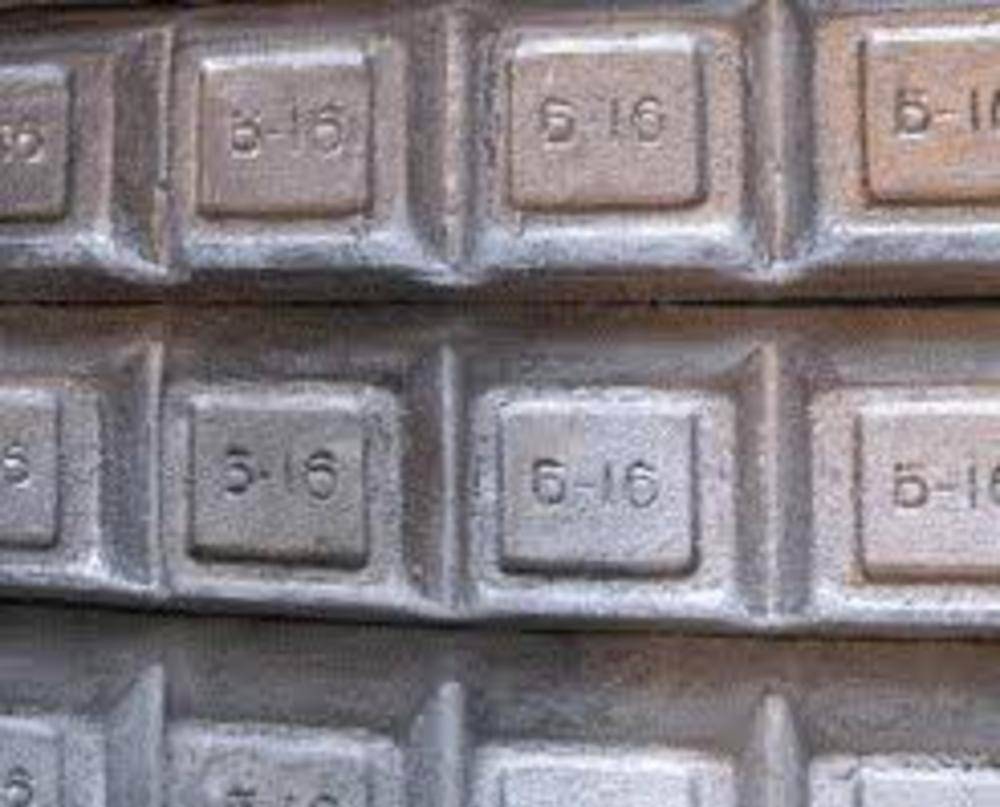

Марки свинцового баббита — Б16 (свинец — основной элемент), БС6, БН (свинец, олово, никель, медь, мышьяк, кадмий, сурьма). Они, как и оловянные, произведены по ГОСТ 1320-74. Кальциевые сплавы соответствуют ГОСТ 1209-90; их разновидности — это БК2, БКА, БК2Ц, БК2Ш. Марки оловянного баббита — Б83, Б83С (небольшое добавление свинца), Б88. Разновидность Б83, к примеру, — это 80 % оловянной составляющей, 12 % сурьмы, 6 % меди и, в среднем, по 0,1 % висмута, свинца, железа, мышьяка, алюминия. А Б6 — это 88 % свинца, 0,3 % меди, 0,1 % железа, небольшая доля цинка и мышьяка.

Плавление

Баббит плавится при определенной температуре, которая полностью зависит от выбранных химических компонентов и его марки. Состав предопределяет его конечное использование, а также влияет на его свойства, цену, а также где он сможет проявить себя достаточно эффективно.

Например, марка Б16 плавится при температуре от 240 до 340 градусов Цельсия. А вот самая популярная марка Б83 плавится также при низкой температуре около 240 градусов, но во время заливки в форму подшипника рекомендуется придерживаться температуры от 440 до 640 градусов.

Исходя из тех или иных компонентов, в составе баббита, определяется его температура плавления.

Внимание! Температура плавления напрямую связана не только с антифрикционными свойствами, но также необходима для тех, кто в будущем будет ставить подшипники во вкладыши разных изделий

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
