Что такое абиссинский колодец? Как построить своими руками – Обзор и Инструкция

Достоинства и недостатки абиссинских колодцев (скважин)

Достоинства

Низкая цена

Средняя цена абиссинского колодца под ключ в Москве и регионах с аналогичными климатом/почвами составляет порядка 500 долларов США. При большой глубине и проблемном грунте стоимость увеличивается до 700…800 долларов США. Кроме того, придется купить насос и другое оборудование – еще 200…300 долларов. Это означает, что весь колодец будет стоить от 700 до 1200 долларов США.

Если вы будете пробивать абиссинский колодец своими руками, вам придется платить только за оборудование. Оно обойдется примерно в 250…400 долларов. Правда, следует отметить, что это тяжелый физический труд.

Обычный колодец обойдется дороже. За рытье придется заплатить не менее, а чаще заметно больше 800 долларов. Цены на бетонные кольца могут быть очень разными, но в любом случае это недешево. Кроме того, придется потратить деньги на устройство надземной части и водозаборное устройство (т.н. двойной шатер – он располагается в самом низу колодца).

При самостоятельном выкапывании обычного колодца затрат на рытье не будет, но это займет очень много времени и потребует изрядных физических сил.

Простота и скорость создания

Глубина залегания водоносного горизонта в средней полосе России составляет от 2 до 18 метров (последнее крайне редко). Бурения на такую глубину не требует специального инструмента и навыков. Вы можете обойтись без буровых вышек, приводов и даже забивания шурфа под проходку. Это работа для двух взрослых физически крепких мужчин. Они справятся с ней примерно за один рабочий день, а иногда и быстрее.

Самая большая сложность, с которой можно столкнуться при бурении абиссинской скважины своими руками – это застревание бура. В этом случае его извлекают при помощи автомобильного домкрата.

Самостоятельное рытье обычного колодца – гораздо более сложная работа. Вам придется извлечь и поднять до 20 кубометров грунта. Работать в колодце вдвое не получится – слишком мало места. Кроме того, края будут все время осыпаться. А еще вам понадобятся лестницы и тросы. И да — это довольно опасная работа.

Чистая вода

Правильно забитая скважина позволяет исключить попадание потенциально грязных талых и дождевых вод. Вода из песчаного горизонта, как правило, отличается редкой чистотой. По качеству она сравнима с артезианской.

К слову, нет никакой необходимости в создании скважины на улице. Вы вполне можете сделать абиссинской колодец в подвале дома. Это исключает замерзание скважины.

В отличие от абиссинского колодца, обычный может загрязняться. Загерметизировать стыки между бетонными кольцами – та еще задача. Если же вы используете на участке и колодец, и септик из бетонных колец, паводок, может доставить вам много неприятных сюрпризов.

Срок службы

Абиссинский колодец дает воду да тех пор, пока горизонта остается водоносным. 30…40 лет – вообще не проблема для скважины, а некоторые колодцы в Эфиопии дают воду со времен уже упоминавшейся мной военной абиссинской операции.

Никаких разрешений

Закон «О недрах» пока еще разрешает бурение скважин на воду до первого водоносного пласта без каких-либо согласований и налогов. Единственное условие – скважина должна располагаться на участке ее создателя и пользователя.

В других странах запрета на создание абиссинских колодец тоже нет, но законами может быть предусмотрен налог за использование природных ресурсов. Если вы живете не в России, рекомендуем проконсультироваться с юристом.

Недостатки абиссинских колодцев

Высокие требования к водоносному горизонту

Абиссинский колодец хорошо работает только в водоносном горизонте из крупного песка либо в коренной породе. Так называемый плывун (насыщенный водой, легко разжижающийся в месте при механическом воздействии грунт) делает эксплуатацию абиссинской скважины практически невозможной.

Ограничение по глубине

Самовсасывающие насосы обычно работают на скважинах глубиной не больше 7, редко 10 метров. Если водоносный горизонт находится на большей глубине, необходимо использовать погружной насос.

Заиливание

Недостаточно интенсивное использование скважины приводит к ее заиливанию. Заиливание можно устранить при помощи желонки или другим способом. Подробнее об очистке скважин.

Как выбрать сетку для фильтра абиссинского колодца

Сетка для скважины иглы нужна специальная – галунного плетения. На вид такая сетка – как металлическая ткань. Галунное плетение подразумевает ромбовидные ячейки – они не забиваются песчинками, которые имеют в основном форму куба. Существуют различные виды фильтрующих сеток, с разным размером ячеи – для разных песков. В идеале сетку нужно подбирать, зная фракцию песка в водоносном слое. Фильтр должен пропускать около 30-40 % песка. Тогда при прокачивании скважины мелкие фракции песка выйдут с водой, более крупные же – образуют естественный фильтр вокруг нашей иглы.

Фильтрационные сетки бывают металлические и синтетические. Самые мелкозернистые металлические сетки имеют маркировку П60 и рассчитаны на пылеватый песок. Синтетические же сетки бывают еще более мелкого плетения – до П200. При этом брать самую мелкую сетку «с запасом» не рекомендуется – чем мельче сетка, тем хуже будет дебит скважины. Мельчайший песок под напором воды спрессовывается вокруг фильтра иглы, препятствуя движению воды.

Труба разрезается на куски по 1-1,5 метра, на концах нарезается внешняя резьба. Соединяться трубы будут муфтами соответствующего диаметра. Короткие куски трубы нужны для того, чтобы удобнее было забивать ее в землю.

Технология изготовления ствола

В промышленном производстве абиссинских колодцев нет. Изготовление установки заказывают в мастерской или делают собственными руками.

Для облегчения погружения в грунт нижний край первой штанги оснащается копьевидным наконечником, его диаметр в широкой части на 3–5 см больше диаметра основной трубы, длина около 10 – 15 см

Для того чтобы сделать скважину иглу понадобятся:

1. Толстостенные трубы ВГП, в маркировке которых указанно «усиленные». Оптимальный размер наружного диаметра трубопроката от 25 до 40 мм. Следует помнить, что чем толще ствол, тем труднее его забивать в землю, а на дебит скважины толщина трубы нисколько не повлияет.
2. Стальной наконечник, выточенный на токарном станке. Длина детали 10-12 см, Ø на 1-2 см больше Ø трубы, чтобы трение грунтов о ствол не замедляло процесс забивки. Наконечник может быть коническим или пирамидальным, но не сваренным из клиновидных обрезков трубы.
3. Стальная сетка плотного галунного плетения, необходимая для устройства дополнительного фильтра. Она предотвратит попадание мелких песчинок и даже глинистой взвеси.

Для изготовления ствола лучше приобрести бесшовный трубопрокат, который при забивке однозначно не даст трещин. Трубу необходимо нарезать на отрезки приблизительно по 1,2 – 1,5 м. В буровом деле они называются штангами.

Указанные размеры рекомендованы на основании наибольшего удобства в работе. Конкретная длина отрезков в обозначенном интервале зависит от предполагаемой глубины выработки. Желательно, чтобы один из них был 1 м для окончательного заглубления в водонос.

Обратный клапан в виде шарика или тарелки предотвращает отток извлекаемой насосом воды в скважину иглу после остановки электромеханического или ручного насоса

Наращивание ствола производится по мере заглубления снаряда, выполняется путем последовательного накручивания отрезков трубы ВГП.

Для осуществления соединений по краям отрезков нарезают по 7 витков сантехнической резьбы и используют стальные муфты. Соединения выполняют герметично, в резьбу укладывается сантехническая пакля.

Полностью изготовить и установить абиссинский колодец несложно своими руками, но если планируется временная эксплуатация копер разумнее взять в аренду

К первому отрезку будущей колонны приваривают наконечник и оснащают примитивным фильтром – это водоприемная часть. В стартовом отрезке трубы сверлят отверстия Ø 8 – 10 мм так, чтобы элементы указанной перфорации располагались в некоем шахматном порядке.

Сверлить отверстия начинают, отступив от нижнего края около 15 см с аналогичной целью сохранения прочностных показателей. В месте соединения первого звена колонны со следующей штангой устанавливается обратный клапан насосной системы.

Чаще всего это шарик, пропускающий воду только по направлению к насосу.

Шаг 1: Перед бурением скважины-иглы нужно запастись инструментом. Общий метраж колонны буровых труб должен быть на 2 – 3 м больше предполагаемой глубины залегания водоносного горизонта. Для облегчения процесса бурения и для организации приямка под устье выработки желательно вырыть шурф

Шаг 2: Если в геологическом разрезе площадки бурения есть валуны и крупная галька, желательно запастись бурами с функцией долота

Шаг 3: Перед началом бурения следует проверить свинчиваемость муфт с буровыми трубами и их количествоЕсли в разрезе участка есть супеси и суглинки, перед установкой в скважину стартовой трубы с фильтром лучше разрушить породу штангой с заостренным наконечником. Если разрез сложен песчаными и гравийными отложениями, проходку абиссинского колодца можно начать с трубы, оснащенной сетчатым фильтром и конусообразным наконечником. Если не планируется установка насосного оборудования в приямок, верхнее звено буровой колонны лучше защитить обсадной трубой, полость которой надо заполнить песком или ПГС

Установка ручного насоса на устье скважины иглы позволит до предела сократить расходы на обустройство источника

Достоинства и недостатки

Над возведением абиссинского колодца задумываются многие хозяева дачных домиков, так как конструкция, несмотря на свою лаконичность и экономичность, весьма надёжна. Хотя, стоп. Давайте детально изучим плюсы и минусы сооружения. Как обычно, начнём с достоинств.

1. Длительный срок службы. Абиссинский колодец прослужит 50–70 лет, а при должном уходе, возможно, и больше. Например, у меня на даче, такая колонка стоит и прекрасно работает с 80-го года.
2. Стойкость к износу. Скважина противостоит пагубному влиянию климатических, механических, биологических, химических факторов. Большую роль здесь играет грунт, в который забивается труба. Случается так, что труба за 5-8 лет сгнивает полностью.
3. Простота монтажа. Обустройство конструкции не требует каких-то сверхъестественных умений и наличия специальной техники. Если по той или иной причине заниматься его возведением самостоятельно не хочется, не беда. Ведь можно заказать строительство колодца «под ключ».
4. Быстрота строительства. При подготовленных материалах и инструментах, «водная артерия» возводится в течение одного дня.
5. Лёгкость демонтажа. При необходимости, забитая труба запросто извлекается и перемещается в любое другое удобное место. Но бывают и проблематичные случаи.
6. Безопасность. Сооружение подаёт на поверхность воду, которая в своём составе не содержит вредных веществ. Помимо того, «игла» не вредит почве.
7. Доступность. Возведение колодца не требует колоссальных затрат. Например, за сооружение стандартного колодца придётся заплатить раза в 4 дороже, чем за обустройство обычной колонки. А если же всё делать своими руками, то можно сэкономить ещё больше.
8. Компактность. Конструкция занимает минимум места на участке.
9. Универсальность. Такой источник воды устанавливается не только на улице, но и в доме. Через обратный клапан подключается насосная станция. И вот Вам готовый автоматизированный источник водоснабжения.
10. Высокое качество воды. Конструкция подаёт безупречно чистую воду без каких-либо загрязнений извне. Главное здесь — найти хорошую водяную «жилу».
11. Непрерывность. Приспособление подаёт воду беспрерывно. Но при этом есть два условия — большой водоносный слой и отсутствие подсоса воздуха (бывает и такое).
12. Высокая производительность. Источник водоснабжения способен подавать не менее 50 л жидкости в минуту.
13. Неприхотливость в уходе. «Игла» не капризна в обслуживании. Забил и забыл…

Что ещё нужно? «Эфиопская» конструкция обладает характеристиками, которые способствуют комфортному проживанию в дачном домике! Попить водички? Не вопрос! Сделать водоснабжение бани? Без проблем! Полить сад-огород? Что может быть проще?

Но не обошлось, разумеется, и без ложки дёгтя.

1. Минимальный диаметр. Так как диаметр трубы мал, то оснастить приспособление погружным насосом нельзя.
2. Максимальная глубина. Если водичка залегает на значительной глубине, её «путешествие» на поверхность затруднит высокое давление. В результате чего ручной вакуумный насос не является эффективным.
3. Вбивание иглы. При выполнении сей занимательнейшей работы можно запросто ошибиться с расчётами относительно глубины ЗВС.
4. Недостаточная фильтрация. Минимальное очищение водоносной породы, как правило, приводит к заиливанию, в результате чего значительно снижается качество воды.
5. Препятствия. Бывает, что при забивании трубы встречаются те или иные преграды – большие камни, залежи очень плотной глины, каменные плиты и т. д.
6. Участок. К сожалению, не на всех территориях реально соорудить сей чудо-колодец. При глубоком залегании грунтовых вод, надо только бурить скважину и ставить глубинный насос.

Таким образом, недостатки, на мой взгляд, существенные, но решаемые. Кстати, отзывы владельцев скважин-игл носят положительный характер. Я Вам больше скажу. У меня самого на даче красуется абиссинский колодец. Жалоб – ноль целых/ноль десятых. Благо ещё — качество воды изумительное, в чайнике совсем нет накипи.

Скважина под абиссинский колодец

Как сделать абиссинский колодец из пластиковых труб своими руками – разбираемся вместе

Забивной колодец – это ручным способом выкопанная гидротехническая конструкция, обеспечивающая добычу почвенных вод и подачу их на поверхность.

Данное строение собой представляет вертикальную углубленную шахту со стенками.

Итак, вы радостный хозяин дома за городом с большим участком. Это все прекрасно. Но самое основное – обнаружить на участке источник с пресной водой. Сможет помочь в этом забивной колодец. Его достаточно просто сделать без посторонней помощи (читайте детально про технологию). При этом скважина с пресной водой способна выкачивать до 3 кубов воды в час.

Рассмотрим, как оборудовать колодец из труб.

Устройство питьевого резервуара

Абиссинская конструкция собой представляет скважину из труб сделанных из металла. Эти трубы объединяют сантехническим льном или муфтами герметизированными силиконом. Дальше в шахту колодца устанавливается нанос, который выполняет разрежение и откачивает воду.

Этот колодец можно выстроить собственными руками и при этом не применять особенную технику. Такой пригодной для питья резервуар можно выполнить в гараже, в помещении подвала, на закрытой террасе а также в собственной кухонной комнате.

Конструкция колодца

В конструкцию входят такие элементы:

1. Металлические трубы в 3 метра длиной для установки ключевой магистрали.
2. Муфты из силикона для герметизации швов и уплотнительные резинки.
3. Фильтр, который монтируется перед наконечником снизу.
4. Наконечник из стали.
5. Нанос.

Колодец из пластика

Сегодняшний мир дает возможность применять трубы для забивного колодца по абсолютно передовым технологиям.

Есть:

• Забивной колодец из пнд трубы, полимерные, Трубы ПВХ, которыми пользуются в установке ключевой магистрали.
• Армированные и полипропиленовые применяют для фильтра-наконечника.

Забивной колодец из труб из пластика считается оптимальным решением проблемы с загрязнениями воды для питья. Обычные бетонные резервуары могут загрязняться водами на поверхности, которые просачюются через соединения. Пластиковый бесшовный резервуар решает данную проблематику.

Инструкция изготовления пластикового колодца

Абиссинский колодец собственными руками из труб из пластика выстраивается относительно просто:

1. В первую очередь необходимо выбрать двухслойную трубу диаметр который должен составлять 40 см. Собственно такой продукт приспособлено для установки в почву.
2. Дальше необходимо определить место на участке с ключом воды для питья.
3. Выкапываем яму. Выкапываем яму вглубь на 2 метра. Дальше начинает развиваться отверстие круглой формы. Копаем до того момента, пока не дойдем до воды.
4. Когда возникнет вода, начнем установку пластиковой цельнотянутой трубы.
5. На высоте 50 см необходимо высверлить много дырок.
6. Просветы оборачиваем нетканым материалом двойным слоем.
7. Закрепляем фильтр на пластиковую проволоку. Данная оболочка дает возможность пропускать воду и удерживать песок.
8. Дальше готовую трубу из пластика опускаем в шахту колодца до самого дня.
9. Труба сыпется песком. Приблизительно на высоте 1 метр трубу необходимо утеплять пенополистиролом.
10. В конце в шахту опускается насос погружной и начинается раскачка.

Совет: для увеличения качества воды можно загрузить в просвет трубы шунгит и кварцевой песок маленьким слоем. Это выполняется по окончанию раскачки колодца.

Если применять для обустройства питьевого резервуара особые трубы из пластика, то вы намного облегчите собственную работу по их процессу установки и сделаете лучше качество воды для питья. При этом пластиковый резервуар гарантирует самую большую защиту от грязи воды без добавочных вариантов герметизации.

Будем надеятся, что материал был вам полезен. Станем благодарны, если поделитесь им в соцсетях.

Как сделать абиссинский колодец из пластиковых труб своими руками – разбираемся вместе Забивной колодец – это ручным способом выкопанная гидротехническая конструкция, обеспечивающая добычу почвенных вод и подачу их на поверхность. Данное строение собой представляет вертикальную…

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой. Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Абиссинская скважина своими руками

Особенностью конструкции является то, что водонапорная труба имеет небольшой диаметр и является одновременно обсадной и эксплуатационной.

Типовая схема устройства

Забойная скважина состоит:

Типовая схема обустройства абиссинской скважины.

• из насоса (располагается на поверхности);
• из ствола;
• из фильтра;
• из наконечника (находится в воде).

Для устройства скважины можно детали сделать самостоятельно или заказать их изготовление. Понадобятся:

• стальные бесшовные трубы с толстыми стенками, толщина ствола не оказывает влияния на приток воды, но конструкцию большого диаметра труднее забивать;
• наконечник длиной 10 см.

Наконечник — это металлическая игла абиссинского колодца, пробивающая почву. Его диаметр в самой широкой части должен быть на 2-3 см больше наружного диаметра ствола и фильтра, это необходимо для уменьшения их трения о грунт. Наконечник может иметь форму конуса или пирамиды. Его вытачивают из стали на токарном станке. Сварные конструкции не используют — они не выдержат нагрузки.

Особенности изготовления ствола

Ствол скважины состоит из металлических труб длиной 1,2-1,5 м и одного отрезка длиной 1 м, который полностью уйдет в водоносный слой, на его конце находится наконечник. Лучший вариант — бесшовные стальные водогазопроводные изделия с наружным диаметром 25-40 мм. На их концах делают по 7 витков резьбы, она должна быть качественной, чтобы выдержать забивку ствола.

Способы обустройства скважины:

• забивание штангой — небольшим металлическим прутом;
• кувалдой или бабкой;
• шнековое бурение.

Особенности изготовления ствола. При забивании труб лучше пользоваться бабкой, т.к. ее поверхность позволяет центрировать удар и избежать перекосов. Ствол колодца делают в такой последовательности:

1. Снимают 20-30 см дерна и бурят скважину диаметром 15-20 см на глубину 1 м или роют шахту той же глубины сечением 0,7х0,7 м.
2. Над скважиной устанавливают треногу без настила, т.к. длина забиваемых фрагментов небольшая, и крепят над ней груз весом 25-30 кг (бабку).
3. В центре скважины ставят трубу с фильтром, обеспечив ее устойчивость, и вбивают ударами падающей бабки.
4. Ствол наращивают, прикручивая отрезки резьбовой муфтой. Для прочности соединения в резьбу укладывают сантехническую паклю.

Если фрагмент вбивается с трудом, в него заливают воду и останавливают работу примерно на 1 час, пока она не впитается в землю. Но, если почва слишком твердая, применяют предварительное бурение скважины и опускают ствол в нее. Метод уменьшает опасность деформирования соединений.

Убедиться, что игла достигла водоносного слоя, можно такими способами:

• в ствол опускают небольшую трубку, при соприкосновении ее с водой будет слышен хлопок;
• подливают в ствол воду, она будет уходить быстро, если игла находится в жидкости.

Усовершенствование допотопного фильтра

При качественном процеживании не будет происходить забивания скважины в любых типах грунтов, даже в глине, она прослужит дольше с высокой производительностью. Хороший фильтр должен быть максимально пористым. Его можно сделать своими руками, взяв за основу оцинкованную трубу длиной 60 см, толщиной 3 мм и внутренним диаметром 25 мм. На каждой стороне сверлят отверстия диаметром 1-1,5 см с шагом 3-4 см. Всего необходимо 40-60 отверстий.

Чтобы улучшить качество воды, устройство совершенствуют:

Дополнительный фильтр.

1. Участок с отверстиями обматывают нержавеющей проволокой диаметром 1,5 мм, делая расстояние между витками 4 мм.
2. Сверху плотно покрывают слоем нержавеющей сетки галунного плетения, которая не пропускает мелкие частицы песка и глины. Прикрепляют ее хомутами или приваривают припоем без добавления свинца.

Модернизация увеличивает срок службы системы в 2-3 раза.

Бурение скважины

При монтаже скважины с использованием стальных труб используется забивная технология, но для обустройства пластикового колодца она не подходит – полимерный материал не рассчитан на ударные нагрузки. Поэтому пластиковый водовод опускается в заранее подготовленную скважину.

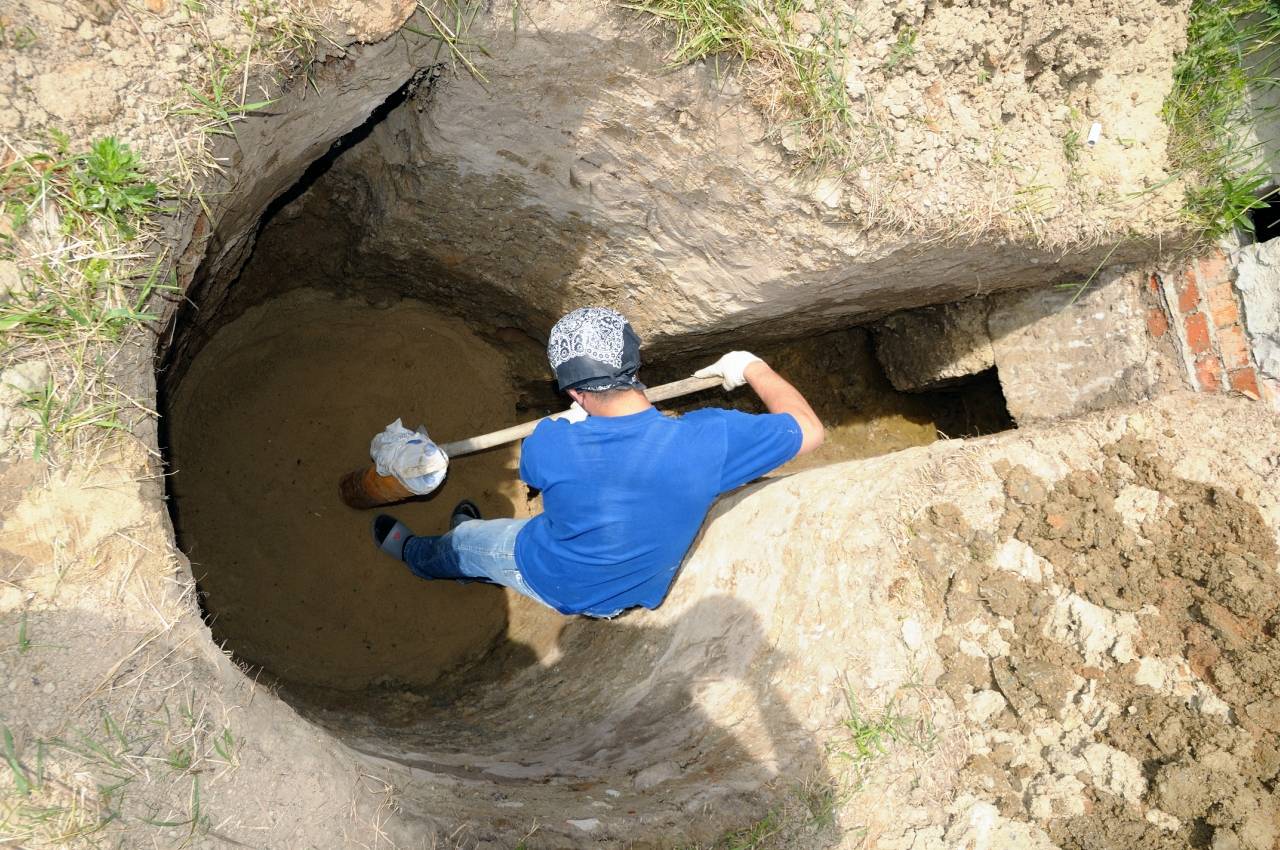

На первом этапе следует вырыть небольшой котлован диаметром 1 м и глубиной до точки промерзания грунта. Затем в центре котлована при помощи наращиваемого ручного бура выполняется отверстие до дна песчаного водоносного слоя, который обычно располагается примерно в 6 — 8 метрах от поверхности.

Так как верхние слои почвы составляют достаточно рыхлые породы, бурение не должно составить особых проблем

В процессе работы важно следить за вертикальностью бурения, поэтому лучше работать с одним или двумя помощниками. Фильтровальная секция абиссинского колодца должна располагаться в песчаном водоносном слое, поэтому отверстие под трубу следует выполнять, пока бур не упрется в плотную глину, удерживающую воду в выше расположенных слоях грунта

После того, как отверстие выполнено, в него опускается пластиковая труба с конической заглушкой. Секции наращиваются при помощи полимерных муфт с резиновыми уплотнителями для герметизации, либо, если это позволяет материал труб, используется соединение пайкой.

Когда фильтровальная секция попадает в водоносный слой, скважина начинает заполняться водой. После появления воды скважину рекомендуется раскачать и промыть (установив обратный клапан и насос) и оставить в покое на сутки, чтобы вода отфильтровалась.

Можно встретить совет потратить эти сутки ожидания на то, чтобы забетонировать участок возле выхода труб на поверхность, но торопиться не стоит, если скважина предназначена для обеспечения дома питьевой водой. После того, как вода отфильтруется, необходимо взять пробу и отправить ее в лабораторию на анализ, по результатам которого станет ясно, может ли вода после дополнительной очистки использоваться для питья, или придется применять иные технологии для подъема воды из более глубоких водоносных слоев.

Если забор воды из уличной скважины предполагается выполнять круглогодично, желательно утеплить вспененным полимерным теплоизолятором часть трубы, пролегающую выше точки промерзания грунта. Для удобства и эстетичности участок возле трубы бетонируется, декоративно оформляется, устанавливается ручная качалка и/или защитный «домик» для электрического насоса.

Видео по теме «абиссинский колодец своими руками из пластиковых труб»:

Что такое абиссинская скважина – устройство

В отличие от обычных колодцев, которые роются до верхних грунтовых вод (верховодки), абиссинская скважина заглубляется ниже – до первого водоносного горизонта в песке. Обычно это от 4-х до 12-ти метров. Более глубокий артезианский аналог забуривается уже на 30–100 метров до известковых слоев.

Принцип забора воды и отличие от обычного колодца

Горизонт, из которого абиссинская скважина получает воду, является не напорным. Для работы такого колодца требуется ручной либо электрический насос. Но зато живительная влага из него получается более чистой, от верховодки и паводков ее защищает слой глины сверху.

Схема скважины

Конструктивно абиссинский колодец – это стальная труба с фильтром на заостренном конце. Бурение скважины здесь как такового не производится, буровой техники для ее устройства не требуется. Трубу просто забивают в землю. Именно для этой цели снизу она имеет острый наконечник. По схожей технологии делается и фундамент на ж/б сваях, которые вколачиваются в грунт до прочного слоя. Абиссинская «игла» также вбивается в почву, но уже до водоносного пласта.

Обслуживание абиссинской скважины

Абиссинская скважина прослужит дольше, если использовать ее регулярно. При этом линза вокруг фильтра сохраняет свои размеры, вода в ней остается чистой, а дебит скважины не изменяется. Если вы планируете использовать абиссинскую скважину сезонно, необходимо ее законсервировать: слить воду из подающей трубы, чтобы она не промерзла, насос накрыть непромокаемым материалом, чтобы защитить его от снега и талых вод. Весной, перед началом сезона, необходимо прокачать скважину, как перед первым запуском в эксплуатацию.

Видео – Абиссинская скважина своими руками

Абиссинская скважина не требует оформления паспорта, при этом она может обеспечить вашу семью чистой водой питьевого качества. При регулярном использовании и обслуживании скважины, проблема водоснабжения дома будет решена на несколько десятилетий вперед. «К , вы можете прочитать в наше статье».

При наличии на вашем приусадебном участке линий электропитания, можно облегчить себе работу по подъему воды для абиссинского колодца.

Поскольку глубина такого источника водоснабжения довольно невелика, то подъем из него воды производится поверхностным насосом, входной патрубок которого опускается в трубу до уровня заполнения ее водой. На окончании входного шланга такого насоса необходимо установить дополнительную фильтрующую сетку.

Также подъем воды из колодца абиссинского типа можно осуществлять при помощи погружного насосного устройства. Однако такой способ обойдётся дороже, чем использование поверхностного устройства. Причина – высокая стоимость погружных насосов с небольшим диаметром корпуса. Это достаточно узкоспециализированное оборудование, предназначенное для откачки воды из глубоких скважин на известняк или из артезианских скважин.

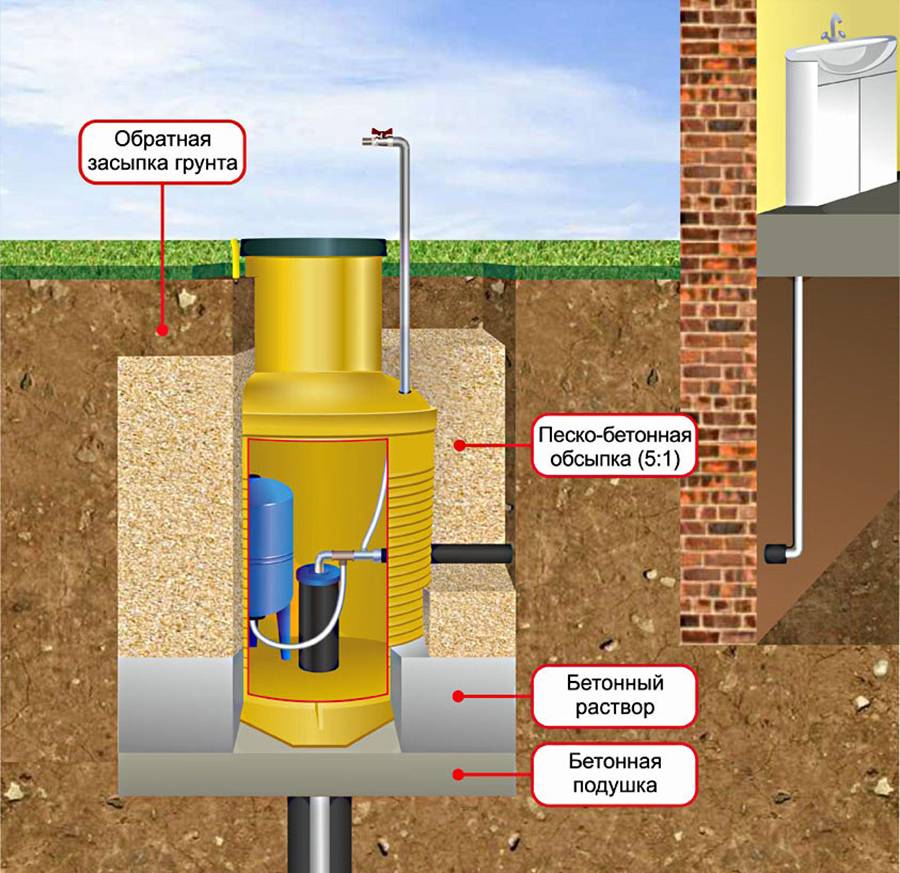

Обустройство круглогодичной работы абиссинского колодца

Если вы проживаете в загородном доме или на даче постоянно, в том числе и в холодное время года, то имеет смысл задуматься над круглогодичной работой колодца абиссинского типа.

Основной проблемой эксплуатации насосов и скважин в зимний период является низкая температура на поверхности земли. Она может вывести из строя как трубопроводы водоснабжения, так и насосное оборудование.

Для предотвращения замерзания трубопровод, подающий воду от колодца до обогреваемых помещений, а также качающий воду насос необходимо размещать либо в строениях с постоянной плюсовой температурой, либо в специальной ёмкости — кессоне.

Может представлять собой как заглубленное ниже уровня промерзания почвы капитальное сооружение, так и готовую конструкцию из железа или пластика, обычно в виде бочонка, также заглубленную в землю. Нижний край кессона необходимо расположить ниже линии промерзания почвы, на таком же уровне следует разместить и трубопровод водоснабжения вашего дома. Кессон может иметь дополнительный уплотнительный слой, изготовленный из материалов, невосприимчивых к воздействию грунта. Трубопровод водоснабжения может иметь как пассивный утепляющий слой, так и активную систему отопления, например, на основе греющего кабеля.

Как видите, самостоятельная постройка колодца абиссинского типа и сопутствующей инфраструктуры вполне под силу даже людям с минимальными технологическими навыками. При небольших стартовых затратах, абиссинский колодец вполне может стать источником постоянного автономного водоснабжения для бытовых нужд вашего дома, а при проведении дополнительной источником питьевой воды.

Чтобы более подробно ознакомиться с процедурой самостоятельного строительства абиссинского колодца, вы можете посмотреть обучающее видео.

Видео — Абиссинский колодец своими руками – технология

Время чтения ≈ 4 минут

Не всегда есть возможность обеспечить загородный дом центральным водоснабжением. Есть несколько других возможностей наладить подачу воды, подходящей для питья и хозяйственных нужд. Одна из них – это бурение абиссинской скважины, а как ее обустроить, можно узнать из данной статьи.
