Устройство буронабивных свай своими руками

Устанавливаем свайный фундамент из асбестовых труб

Такая конструкция выбирается из соображений экономии для строительства вспомогательных зданий хозяйственного назначения, таких как:

• сарай;
• хозблок;
• летняя кухня;
• мастерская;
• гараж без смотровой ямы и другие сооружения подобного назначения.

Основой фундамента для таких зданий являются сваи из асбестовых труб. По результатам разведочного бурения определяется их количество и глубина погружения. Одним из весомых доводов в пользу применения такой конструкции фундамента является строительство на площадке с уклоном.

Такое устройство опорного основания позволяет использовать для строительства неудобные земли

Бурение шурфов под сваи

Указанное выше назначение фундаментов такого вида не предполагает применения мощных тяжёлых свайных материалов. Поэтому бурение под них часто производится самостоятельно с применением простейших инструментов, в частности — садового бура.

Фотогалерея: простые бурильные инструменты и приспособления

Заливка свай бетоном

Для свай предпочтительно использовать бетон марки 300, что предполагает применения цемента марки 400 в соответствующем соотношении с песком, гравием средней фракции и водой. При выполнении работ своими руками предпочтительно использовать небольшую бетономешалку. Преимуществом фундамента свайно-плитной конструкции является возможность прерывания работ. Можно заливать по нескольку свай, не оставляя на следующий день незаконченных. Работы нужно выполнять в следующем порядке:

1. Установить трубы и выполнить их армирование. Если производится бетонирование в шурф, армируется непосредственно он. Но в этом случае нужно на каждый ствол установить опалубку. Причём каждую из них нужно выставить горизонтально по натянутому шнуру, поскольку оголовки свай будут являться опорной поверхностью плит. При использовании труб армирование выполняется внутри них, а верхние края также выравниваются по шнуру.

2. Заливка бетоном. В процессе заливки нужно тщательно утрамбовывать бетон с целью не допустить образования в нём воздушных пузырей. Для этого лучше всего использовать вибратор, но вполне достаточно и обычного деревянного шеста нужной длины.
3. Бетон набирает свою прочность до полной кристаллизации в течение 28 дней.

Монтаж фундамента

Эта операция заключается в установке плит перекрытия на свайное основание. Для этого обычно применяются ребристые плиты, которые при меньшем весе близки к сплошным по несущей способности. Установка плит производится с использованием грузоподъёмной техники. Для небольших зданий можно применять пустотные плиты толщиной до 15 сантиметров.

Нужно отметить, что для таких конструкций более применим комбинированный фундамент с ростверком. Это дороже, но надёжнее.

Монтаж буронабивных свай

Строительство свайного фундамента позволяет исключить земельные работы, что значительно ускоряет строительство. Применяются при строительстве промышленных и гражданских объектов, не подходят для построек, в которых планируется возводить под домом подвал. О том, как происходит монтаж свай, смотрите в этом видео:

Представляет собой сваи, погруженные в грунт и объединенные между собой бетонными балками или плитой.

Технология устройства буронабивных опор

Согласно СНиПа 2.02.03-85 применяются следующие методы устройства буронабивных опор:

• буроинъекционное строительство основано на методе нагнетания мелкодисперсного бетона в заранее подготовленную скважину. Инъекционным способом устанавливаются сваи диаметром до 250 мм.
• обустройство свай диаметром более 800 мм основывается на принципе погружения сердечника в шахту, частично заполненную раствором из цемента и песка;
• сплошное бетонирование скважины с расширением нижней части;
• погружение с использованием вибрационного сердечника, полой обсадной трубы с наваренной пяткой в виде конуса и набивания ее бетоном;
• сплошное бетонирование производится как с использованием опалубки, так и без нее. В случае использования опалубки извлекается по окончанию работ.

Этапы монтажа буронабивных опор

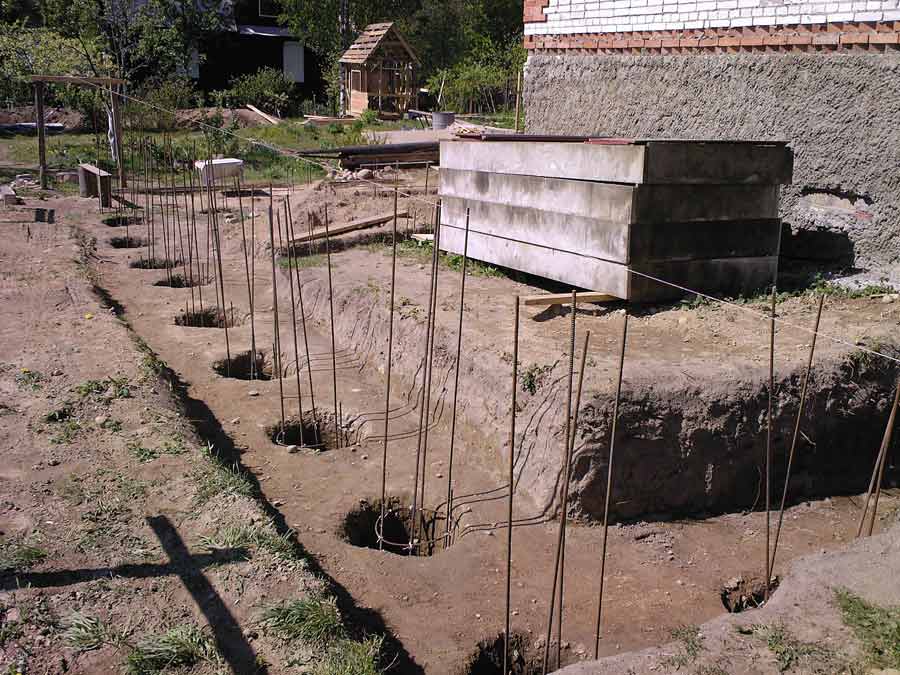

Перед бурением сделайте разметку расположения свай

Установка буронабивных свай происходит в следующей последовательности:

1. Согласно проекту отмечаются места расположения свай.
2. Бурится скважина по технологии: первые 1500-2000 мм почвы выбирается буровой насадкой, далее бурение проводится с использованием шнека.
3. На дно будущей сваи насыпают слой песка толщиной 300-400 мм, песчаная подушка способствует повышению несущих свойств.
4. Затем, используя кран, в скважину вводят металлический арматурный каркас. Он изготавливается из вертикальных прутьев диаметром 1-1,6 см с горизонтальной обвязкой.
5. Скважина заполняется бетоном, вследствие чего обсадная труба по мере наполнения раствором поднимается к поверхности. Беспрерывно вводится раствор бетона до полного заполнения скважины.
6. Обсадная труба удаляется, формируется голова сваи. О том, как бетонируют буронабивные сваи с рубероидной рубашкой смотрите в этом видео:

Чаще всего сваи монтируют через одну рядом стоящую опору, каждую из которых обустраивают только после того, как предыдущая затвердела на 25%.

Этапы монтажа опор с использованием раскатчика

Раскатчик устанавливают на нижний край бура

Возведение буронабивных свай с помощью раскатчика относится к нетипичным элементам строительства фундамента, которое осуществляется в следующей последовательности:

1. На нижний край бура устанавливают раскатчик, являющийся аналогом воронки, выполненной в форме конуса. Раскатчик опускается на необходимую глубину, затем приступают к обустройству скважины методом вдавливания почвы в стенки скважины.
2. Когда отверстие под сваю готово, вал вынимается, а раскатчик остается внутри и служит пятой будущей опоры.
3. Погружаются трубы, которые выполняют функцию опалубки.
4. В них устанавливают металлический каркас, выполненный в форме цилиндра.
5. Полость заливается бетонным раствором.

Монтаж свай с применением полого шнека

Полый шнек

Обустройство опор с использованием полого шнека предполагает сборку надежной конструкции любой необходимой глубины залегания опоры. Этапы устройства свай:

1. Полый бур с рабочего торца закрывается забурником, с помощью него в грунте бурится отверстие под опору. До необходимой длины бур наращивается с помощью специальных вставок.
2. Когда бур достигает проектной глубины, начинается подача бетона. Буровую установку включают на реверс, по мере наполнения скважины бетоном бур выкручивается, поднимаясь на поверхность.
3. С помощью вибровдавливателя в свежий бетонный раствор погружают стальной каркас.

Устройство фундамента

Если ленточный фундамент для лучшей его прочности необходимо делать «одним махом», то есть бетонировать без разрывов. Одному человеку это сделать невозможно.

Еще одно преимущество свайного строительства. Буронабивной фундамент своими руками можно установить единолично. Так как его необязательно делать сразу и целиком. Можно спокойно работать по одной или две свае в день.

Рекомендуем посмотреть, как правильно обустроить свайное основание.

Каждая изготовленная буронабивная свая своими руками должна иметь оголовок или раструб для монтажа поперечных балок и прогонов. Балки могут быть бетонными, из цельного дерева или клееного бруса, а также металлическими из швеллера, тавра, двутавра или уголка.

Верхнюю часть сваи обмазывают битумной мастикой и закрывают рубероидом. Это хорошая защита от воздействия внешней среды и влаги самой конструкции и будущих помещений над ней. Непосредственно сваи и опирающиеся на них бетонные балки должны быть увязаны между собой выпусками арматурной стали, балки из дерева крепятся специальными закладными деталями.

Прежде чем начать возведение стен самого здания или сооружения на фундамент накладывается несколько слоев пароизоляции для защиты стен от влаги. В качестве таковой чаще всего используют рубероид, а также другие материалы. Свайный фундамент на буронабивных столбах, сделанный своими руками, может стать капитальной основой для возведения жилого дома, хозяйственной постройки, подсобного помещения.

Свойства сооружения

Такой фундамент подойдет для габаритных строений, воздающих большие нагрузки на основание Этот фундамент позволяет выполнять строительство зданий, которые будут подвергаться высоким нагрузкам. Положительным свойством такого основания является бесшумность.

Чтобы оборудовать ленточный фундамент с буронабивными сваями сначала необходимо выполнить углубления, в которые потом будут погружаться разные конструкции из металла.

После этого скважины заливаются цементным раствором. Для качественного бурения следует иметь обсадные трубы. Они должны быть длиной до трех метров. Эта труба должна иметь режущий наконечник, находящийся в первой секции на фланцах снизу. Процесс с такой трубой выполняется благодаря постоянным вращательным движениям.
